时钟芯片DS1302的用法
DS1302中文手册
DS1302中文手册DS1302 是一款高性能、低功耗的实时时钟芯片，被广泛应用于各种需要准确计时的电子设备中。
一、DS1302 的基本特性1、实时时钟功能能够精确记录年、月、日、时、分、秒等时间信息。
2、低功耗设计在电池供电的情况下，仍能保持长时间的计时准确性。
3、数据存储具备 31 字节的非易失性静态 RAM，可用于存储一些关键数据。
4、简单的接口通过串行接口与微控制器进行通信，易于集成到系统中。
二、DS1302 的引脚功能1、 Vcc1 和 Vcc2Vcc1 是主电源引脚，Vcc2 是备用电源引脚。
当主电源正常供电时，芯片使用 Vcc1 供电；当主电源断电时，自动切换到 Vcc2（通常为电池）以保持时钟运行。
2、 GND接地引脚。
3、 CLK时钟输入引脚，用于同步数据传输。
4、 I/O数据输入/输出引脚。
5、 RST复位引脚，高电平有效。
三、DS1302 的通信协议DS1302 采用串行通信方式，通信数据以字节为单位进行传输。
1、起始位在每个字节传输开始时，RST 引脚被置为高电平，启动通信过程。
2、控制字节首先发送一个控制字节，用于指定后续操作是读操作还是写操作，以及要操作的寄存器地址。
3、数据字节根据控制字节的指示，接着传输数据字节。
4、停止位在传输完一个字节的数据后，将 RST 引脚置为低电平，结束本次通信。
四、DS1302 的寄存器1、时钟/日历寄存器包括年、月、日、时、分、秒等寄存器，用于存储时间信息。
2、控制寄存器用于设置时钟的工作模式，如是否开启振荡器、是否进行写保护等。
3、充电寄存器用于控制备用电源的充电特性。
4、 31 字节的 RAM 寄存器用于用户自定义数据存储。
五、DS1302 的初始化与设置在使用 DS1302 之前，需要进行初始化设置，包括设置初始时间、开启振荡器、关闭写保护等操作。
1、写入初始时间通过串行通信将准确的初始时间写入到相应的时钟/日历寄存器中。
2、开启振荡器将控制寄存器的相应位设置为 1，使振荡器开始工作。
实时时钟芯片DS1302的使用
DS1302时序All data transfers are initiated by driving the RST input high. The RST input serves two functions. First, RST turns on the control logic which allows access to the shift register for the address/command sequence. Second, the RST signal provides a method of terminating either single byte or multiple byte data transfer.所有的数据传输在RST置一时进行。
RST输入信号有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST 提供终止单字节或多字节数据的传送手段。
A clock cycle is a sequence of a falling edge followed by a rising edge. For data inputs, data must be valid during the rising edge of the clock and data bits are output on the falling edge of clock. If the RST input is low all data transfer terminates and the I/O pin goes to a high impedance state.(如果RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。
)At power–up, RST must be a logic 0 until VCC > 2.0 volts. Also SCLK must be at a logic 0when RST is driven to a logic 1 state.只有在SCLK为低电平时，才能将RST置为高电平。

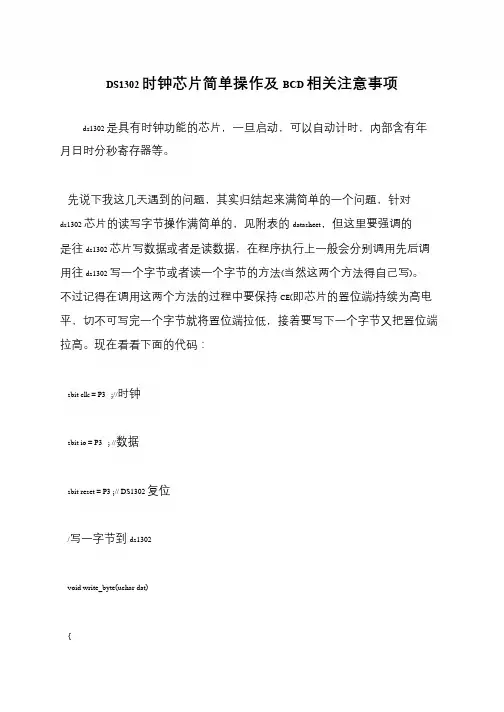

DS1302时钟芯片简单操作及BCD相关注意事项
DS1302 时钟芯片简单操作及BCD 相关注意事项
ds1302 是具有时钟功能的芯片，一旦启动，可以自动计时，内部含有年月日时分秒寄存器等。
先说下我这几天遇到的问题，其实归结起来满简单的一个问题，针对
ds1302 芯片的读写字节操作满简单的，见附表的datasheet，但这里要强调的是往ds1302 芯片写数据或者是读数据，在程序执行上一般会分别调用先后调用往ds1302 写一个字节或者读一个字节的方法(当然这两个方法得自己写)。
不过记得在调用这两个方法的过程中要保持CE(即芯片的置位端)持续为高电平，切不可写完一个字节就将置位端拉低，接着要写下一个字节又把置位端
拉高。
现在看看下面的代码：
sbit clk = P3;//时钟
sbit io = P3; //数据
sbit reset = P3 ;// DS1302 复位
/写一字节到ds1302
void write_byte(uchar dat)
{。
实时时钟电路DS1302芯片的原理及应用
实时时钟电路DS1302芯片的原理及应用DS1302是一种实时时钟（RTC）电路芯片，由Dallas Semiconductor （现被Maxim Integrated收购）设计和制造。
它提供了一个准确的时间和日期计时功能，适用于许多应用，例如电子设备、仪器仪表、通讯设备和计算机系统等。
DS1302芯片的原理如下：1.时钟发生器：DS1302芯片内部集成了一个时钟发生器电路，它使用外部XTAL晶体和一个频率分频器来产生准确的时钟信号。
晶体的频率通常为32.768kHz，这是由于此频率具有较好的稳定性。
2.电源管理：DS1302芯片可以使用3V到5.5V的电源供电。
它内部具有电源管理电路，可以自动切换到低功耗模式以延长电池寿命。
3.时间计数器：DS1302芯片内部包含一个时间计数器，用于计算并保存当前时间、日期和星期。
它采用24小时制，并提供了BCD编码的小时、分钟、秒、日、月和年信息。
4.控制和数据接口：DS1302芯片使用串行接口与外部器件进行通信，如微控制器或外部检测电路。
控制和数据信息通过三根线SCLK（串行时钟）、I/O（串行数据输入/输出）和CE（片选）进行传输。
5.电源备份：为了确保即使在电源中断的情况下仍能保持时间数据，DS1302芯片通过附带的外部电池来提供电源备份功能。
当主电源中断时，芯片会自动切换到电池供电模式，并将时间数据存储在内部RAM中。
DS1302芯片的应用包括但不限于以下几个方面：1.时钟和日历显示：DS1302芯片可以直接连接到LCD显示屏、LED显示器或数码管等设备，用于显示当前时间和日期。
2.定时控制：DS1302芯片可以用作定时器或闹钟，在特定的时间触发一些事件。
例如，可以使用它作为控制家庭设备的定时开关。
3.数据记录：由于DS1302芯片具有时间计数功能，它可以用于记录事件的时间戳，如数据采集、操作记录或系统状态记录。
4.电源失效保护：DS1302芯片的电源备份功能可确保即使在电源中断的情况下，时间数据也能被保存，以避免系统重新启动后时间重置的问题。
实时时钟电路DS1302芯片的原理及应用
实时时钟电路DS1302芯片的原理及应用DS1302芯片是一种低功耗的实时时钟(RTC)电路。
它包含了一个真正的时钟/日历芯片和31个静态RAM存储单元，用于存储时钟和日期信息。
DS1302芯片的工作电压范围为2.0V至5.5V，并且具有极低的功耗，非常适合于移动电子设备和电池供电的应用。
DS1302芯片的原理如下：1.时钟发生器：DS1302芯片内部具有一个实时时钟发生器，它通过晶振和电容电路生成稳定的振荡信号，用于计时。
2.时钟/计时电路：DS1302芯片内部的时钟/计时电路可以精确地计算并保持当前的时间和日期。
它具有秒、分钟、小时、日期、月份、星期和年份等不同的计时单元。
3.RAM存储单元：DS1302芯片包含31个静态RAM存储单元，用于存储时钟和日期信息。
这些存储单元可以通过SPI接口进行读写操作，并且在断电情况下也能够保持数据。
4.控制接口：DS1302芯片通过3线接口与微控制器通信，包括一个时钟线、一个数据线和一个使能线。
这种接口使得与微控制器的通信非常简单，并且能够高效地读写时钟和日期信息以及控制芯片的其他功能。
DS1302芯片的应用如下：1.实时时钟：DS1302芯片可以用作电子设备中的实时时钟。
例如，它可以用于计算机、嵌入式系统、电子游戏等设备中，以提供准确的时间和日期信息。
2.定时器：DS1302芯片的计时功能可以用于设计各种定时器应用。
例如，它可以用于计时器、倒计时器、定时开关等应用中，以实现定时功能。
3.时钟显示：DS1302芯片可以与显示模块结合使用，用于显示当前的时间和日期。
例如，它可以用于数字钟、计时器、时钟频率计等应用中。
4.能量管理：由于DS1302芯片具有低功耗特性，因此它可以用于电池供电的设备中，以实现节能的能量管理策略。
例如，它可以用于手持设备、无线传感器网络等应用中，以延长电池寿命。
综上所述，DS1302芯片是一种低功耗的实时时钟电路，具有精确计时、可靠存储和简单接口等优点，适用于计时、显示和能量管理等各种应用中。
DS1302芯片的使用
DS1302 芯片的使用
引脚功能及结构
DS1302 的引脚排列,其中Vcc1 为后备电源，VCC2 为主电源。
在主电源关闭的情况下，也能保持时钟的连续运行。
DS1302 由Vcc1 或Vcc2 两者中的
较大者供电。
当Vcc2 大于Vcc1+0.2V 时，Vcc2 给DS1302 供电。
当Vcc2 小于Vcc1 时，DS1302 由Vcc1 供电。
X1 和X2 是振荡源，外接32.768kHz 晶振。
RST 是复位/片选线，通过把RST 输入驱动置高电平来启动所有的数据
传送。
RST 输入有两种功能：首先，RST 接通控制逻辑，允许地址/命令序列送入移位寄存器;其次，RST 提供终止单字节或多字节数据的传送手段。
当RST 为高电平时，所有的数据传送被初始化，允许对DS1302 进行操作。
如果在传送过程中RST 置为低电平，则会终止此次数据传送，I/O 引脚变为高
阻态。
上电运行时，在Vcc>2.0V 之前，RST 必须保持低电平。
只有在SCLK 为低电平时，才能将RST 置为高电平。
I/O 为串行数据输入输出端(双向)，后面有详细说明。
SCLK 为时钟输入端。
DS1302 的控制字节
DS1302 的控制字如图2 所示。
控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302 中，位6 如果为0，则表示存取
日历时钟数据，为1 表示存取RAM 数据;位5 至位1 指示操作单元的地址;最低有效位(位0)如为0 表示要进行写操作，为1 表示进行读操作，控制字节总是从最低位开始输出。
DS1302实时时钟原理与应用
DS1302实时时钟原理与应用
1.原理：
DS1302实时时钟通过一个简单的三线接口与微控制器相连，这三根
线分别是：数据线、时钟线和复位线。
通过这三根线，微控制器可以向
DS1302写入和读取时钟和日期信息。
具体的通信协议可以通过发送特定
的命令字节来实现。
当写入数据时，数据线的电平可以提供有效数据，而
时钟线的上升沿控制数据的传输。
当读取数据时，数据线的电平会反映
DS1302存储器中的信息。
2.应用：
a.数字时钟和日期显示器：DS1302实时时钟可以用来驱动数字时钟
和日期显示器，供人们查看当前时间和日期。
b.考勤系统：DS1302实时时钟可以用来记录员工的考勤信息，如签
到和签退时间。
c.定时器：DS1302实时时钟可以用来控制各种定时器，如定时开关、定时器插座等。
d.定时报警器：使用DS1302实时时钟可以实现定时报警功能，如定
时提醒服药、定时关机等。
e.温度和湿度监测：结合温湿度传感器，DS1302实时时钟可以用来
记录环境的温度和湿度信息，并提供时间戳。
f.数据日志记录器：DS1302实时时钟可以用来记录各种传感器的数据，并提供时间戳，以便后续分析和处理。
总之，DS1302实时时钟是一种非常实用的集成电路，具有精确和可靠的时间计量功能。
它可以广泛应用于各种需要时间记录和计量的电子设备和系统中。
通过合理的设计和应用，我们可以充分发挥DS1302实时时钟的功能，提高系统的可靠性和稳定性。
超详细的ds1302使用说明及其例程
DS1302时钟芯片简介
DS1302是 DALLAS 公司推出的涓流充电时钟芯片，内含一个实时时钟/日历和31字节静 态 RAM，可以通过串行接口与单片机进行通信。实时时钟/日历电路提供秒、分、时、日、 星期、月、年的信息，每个月的天数和闰年的天数可自动调整，时钟操作可通过 AM/PM 标 志位决定采用24或12小时时间格式。DS1302与单片机之间能简单地采用同步串行的方式进 行通信，仅需三根 I/O 线：复位（RST）、I/O 数据线、串行时钟（SCLK）。时钟/RAM 的读 /写数据以一字节或多达31字节的字符组方式通信。DS1302工作时功耗很低，保持数据和时 钟信息时，功耗小于1mW。
Write1302 (WRITE_PROTECT,0x80); 允许写保护
}
//十六进制转十
//禁止写保 //秒位初始 //分钟初始化
// //
51单片机综合学习系统之 DS1302时钟应用篇 《电子制作》2008年10月 站长原创，如 需引用请注明出处
大家好，通过以前的学习，我们已经对51单片机综合学习系统的使用方法及学习方式有 所了解与熟悉，学会了使用 AD 模数转换的基本知识，体会到了综合学习系统的易用性与易 学性，这一期我们将一起学习 DS1302时钟的基本原理与应用实例。
实时时钟芯片DS1302
实时时钟芯片DS1302
DS1302 是一种三线制的串行时钟芯片，即CE（片选）,SCLK（时钟）,
I/O（双向数据）。
从严格意义上来说，它不是SPI 总线类型的，因为SPI 的数
据线的输入输出是分开的，但是我们操作的时候可以用带SPI 的硬件接口的MCU，比如PIC16F877 的MSSP 模块。
命令字节的基本格式
存储器结构
需要注意的地方：
1.在上电时，RST 必须为逻辑0 直至Vcc>
2.0V。
同时SCLK 在RST 驱动至逻辑1 状态时必须为逻辑0。
2.数据输入是在SCLK 的上升沿，数据输出是在SCLK 的下降沿。
3.传输方式：低位先传输。
4.时钟运行：秒寄存器的最高位（BIT7）是作为时钟控制位，当为逻辑1 时，时钟停止，为0 时钟运行。
所以如果要时钟运行的话就必须将秒寄存器的最高
位清0
5.12/24 小时模式：小时寄存器的第7 位（最高位）是选择12 小时制还是24 小时制。
当为逻辑1 时选择12 小时，逻辑0 选择24 小时。
当为12 小时制时，小时寄存器的第5 位用来表示上午AM 和下午PM，逻辑1 的时候表示PM，
逻辑0 的时候表示AM。
6.在企图对DS1302 操作之前，必须将WP 位清零。
7.读写模式：有两种模式，可以单字节读写，以及连续多字节读写（burst mode）。
在连续多字节读写时，即burst mode，地址是必须从地址0 的0 位开。
ds1302用法
时钟IC_DS1302的应用之一……基础知识2009-11-06 13:09在网上看了很久，发现初学者最有兴趣的就是DS1302时钟电路，也很自然，它是个做出来就让你觉得最实用的电路了，但实际上制做上并不简单，首先你要让你的显示部分（不管是数码管还是LCD）调试通过。
然后把DS1302接好，调试正确了才能在成功显示时间和日期。
下面我们就来说说DS1302的用法。
DS1302的图如下：DS1302是美国DALLAS公司推出的一种高性能、低功耗的实时时钟芯片，附加31字节静态RAM，采用SPI三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号和RAM数据。
实时时钟可提供秒、分、时、日、星期、月和年，一个月小与31天时可以自动调整，且具有闰年补偿功能。
工作电压宽达2.5～5.5V。
采用双电源供电（主电源和备用电源），可设置备用电源充电方式，提供了对后背电源进行涓细电流充电的能力。
下面是标准的接线电路图：各引脚功能如下：引脚号名称功能①Vcc2 主电源②、③X1，X2 接32768Hz晶振④GND 地线⑤RST 复位⑥I／0 数据输入输出⑦SCLK 串行时钟⑧Vccl 后备电源DS1302有关日历、时间的寄存器共有12个，其中有7个寄存器（读时81h～8Dh，写时80h～8Ch）是存放秒、分，小时、日、月、年、周数据的，存放的数据格式为BCD码形式它的内部时间寄存器如下：这张表呢是DS1302内部的7个与时间、日期有关的寄存器图和一个写保护寄存器，我们要做的就是将初始设置的时间、日期数据写入这几个寄存器，然后再不断地读取这几个寄存器来获取实时时间和日期。
这几个寄存器的说明如下：1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（CH）。
当初始上电时该位置为1，时钟振荡器停止，DS1302处于低功耗状态；只有将秒寄存器的该位置改写为0时，时钟才能开始运行。
2、小时寄存器（85h、84h）的位7用于定义DS1302是运行于12小时模式还是24小时模式。
DS1302通俗易懂的教程
DS1302通俗易懂的教程晨辉教你轻松学51--------外围芯片之ds1302和ds18b20对于市面上的大多数51单片机开发板来说。
ds1302和ds18b20应该是比较常见的两种外围芯片。
ds1302是具有SPI总线接口的时钟芯片。
ds18b20则是具有单总线接口的数字温度传感器。
下面让我们分别来认识并学会应用这两种芯片。
首先依旧是看DS1302的datasheet中的相关介绍。
上面是它的一些基本的应用介绍。
下面是它的引脚的描述。
下面是DS1302的时钟寄存器。
我们要读取的时间数据就是从下面这些数据寄存器中读取出来的。
当我们要想调整时间时，可以把时间数据写入到相应的寄存器中就可以了。
这是DS1302内部的31个RAM寄存器。
在某些应用场合我们可以应用到。
如我们想要做一个带定时功能的闹钟。
则可以把闹钟的时间写入到31个RAM寄存器中的任意几个。
当单片机掉电时，只要我们的DS1302的备用电池还能工作，那么保存在其中的闹钟数据就不会丢失~~由于对于这些器件的操作基本上按照数据手册上面提供的时序图和相关命令字来进行操作就可以了。
因此在我们应用这些器件的时候一定要对照着手册上面的要求来进行操作。
如果觉得还不够放心的话。
可以到网上下载一些参考程序。
对着手册看别人的程序，看别人的思路是怎么样的。
DS1302和单片机的连接很简单。
只需一根复位线，一根时钟线，一根数据线即可。
同时它本身还需要接一个32.768KHz的晶振来提供时钟源。
对于晶振的两端可以分别接一个6PF左右的电容以提高晶振的精确度。
同时可以在第8脚接上一个3.6V的可充电的电池。
当系统正常工作时可以对电池进行涓流充电。
当系统掉电时，DS1302由这个电池提供的能量继续工作。
下面让我们来驱动它。
sbit io_DS1302_RST = P2^0 ;sbit io_DS1302_IO = P2^1 ;sbit io_DS1302_SCLK = P2^2 ;//-------------------------------------常数宏---------------------------------//#define DS1302_SECOND_WRITE 0x80 //写时钟芯片的寄存器位置#define DS1302_MINUTE_WRITE 0x82#define DS1302_HOUR_WRITE 0x84#define DS1302_WEEK_WRITE 0x8A#define DS1302_DAY_WRITE 0x86#define DS1302_MONTH_WRITE 0x88#define DS1302_YEAR_WRITE 0x8C#define DS1302_SECOND_READ 0x81 //读时钟芯片的寄存器位置#define DS1302_MINUTE_READ 0x83#define DS1302_HOUR_READ 0x85#define DS1302_WEEK_READ 0x8B#define DS1302_DAY_READ 0x87#define DS1302_MONTH_READ 0x89#define DS1302_YEAR_READ 0x8D//-----------------------------------操作宏----------------------------------//#define DS1302_SCLK_HIGH io_DS1302_SCLK = 1 ;#define DS1302_SCLK_LOW io_DS1302_SCLK = 0 ;#define DS1302_IO_HIGH io_DS1302_IO = 1 ;#define DS1302_IO_LOW io_DS1302_IO = 0 ;#define DS1302_IO_READ io_DS1302_IO#define DS1302_RST_HIGH io_DS1302_RST = 1 ;#define DS1302_RST_LOW io_DS1302_RST = 0 ;/******************************************************* 保存时间数据的结构体 *******************************************************/struct{uint8 Second ;uint8 Minute ;uint8 Hour ;uint8 Day ;uint8 Week ;uint8 Month ;uint8 Year ;}CurrentTime ;/************************************************************** **************** * Function: static void v_DS1302Write_f( uint8 Content ) ** Description:向DS1302写一个字节的内容 ** Parameter:uint8 Content : 要写的字节 ** **************************************************************** ***************/static void v_DS1302Write_f( uint8 Content ){uint8 i ;for( i = 8 ; i > 0 ; i-- ){if( Content & 0x01 ){DS1302_IO_HIGH}else{DS1302_IO_LOW}Content >>= 1 ;DS1302_SCLK_HIGHDS1302_SCLK_LOW}}/************************************************************** **************** * Function: static uint8 v_DS1302Read_f( void ) * * Description: 从DS1302当前设定的地址读取一个字节的内容* * Parameter: ** Return: 返回读出来的值(uint8) **************************************************************** ***************/static uint8 v_DS1302Read_f( void ){uint8 i, ReadValue ;DS1302_IO_HIGHfor( i = 8 ; i > 0 ; i-- ){ReadValue >>= 1 ;if( DS1302_IO_READ ){ReadValue |= 0x80 ;}else{ReadValue &= 0x7f ;}DS1302_SCLK_HIGHDS1302_SCLK_LOW}return ReadValue ;}/************************************************************** **************** * Function: void v_DS1302WriteByte_f( uint8 Address, uint8 Content ) ** Description: 从DS1302指定的地址写入一个字节的内容 ** Parameter: Address: 要写入数据的地址 ** Content: 写入数据的具体值 **Return: * ******************************************************************* ***********/ void v_DS1302WriteByte_f( uint8 Address, uint8 Content ){DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;v_DS1302Write_f( Content ) ;DS1302_RST_LOWDS1302_SCLK_HIGH}/************************************************************** **************** * Function: uint8 v_DS1302ReadByte_f( uint8 Address ) ** Description:从DS1302指定的地址读出一个字节的内容 ** Parameter:Address: 要读出数据的地址 ** ** Return: 指定地址读出的值(uint8) **************************************************************** ***************/ uint8 v_DS1302ReadByte_f( uint8 Address ) {uint8 ReadValue ;DS1302_RST_LOWDS1302_SCLK_LOWDS1302_RST_HIGHv_DS1302Write_f( Address ) ;ReadValue = v_DS1302Read_f() ;DS1302_RST_LOWDS1302_SCLK_HIGHreturn ReadValue ;}/************************************************************** **************** * Function: void v_ClockInit_f( void ) * * Description:初始化写入DS1302时钟寄存器的值(主程序中只需调用一次即可) **Parameter:** ** Return: **************************************************************** ***************/ void v_ClockInit_f( void ){if( v_DS1302ReadByte_f( 0xc1) != 0xf0 ){v_DS1302WriteByte_f( 0x8e, 0x00 ) ; //允许写操作v_DS1302WriteByte_f( DS1302_YEAR_WRITE, 0x08 ) ; //年v_DS1302WriteByte_f( DS1302_WEEK_WRITE, 0x04 ) ; //星期v_DS1302WriteByte_f( DS1302_MONTH_WRITE, 0x12 ) ; //月v_DS1302WriteByte_f( DS1302_DAY_WRITE, 0x11 ) ; //日v_DS1302WriteByte_f( DS1302_HOUR_WRITE, 0x13 ) ; //小时v_DS1302WriteByte_f( DS1302_MINUTE_WRITE, 0x06 ) ; //分钟v_DS1302WriteByte_f( DS1302_SECOND_WRITE, 0x40 ) ; //秒v_DS1302WriteByte_f( 0x90, 0xa5 ) ; //充电v_DS1302WriteByte_f( 0xc0, 0xf0 ) ; //判断是否初始化一次标识写入v_DS1302WriteByte_f( 0x8e, 0x80 ) ; //禁止写操作}}/************************************************************** **************** * Function: void v_ClockUpdata_f( void ) * * Description:读取时间数据,并保存在结构体CurrentTime中 * *Parameter:** **Return:**************************************************************** ***************/ void v_ClockUpdata_f( void ){CurrentTime.Second =v_DS1302ReadByte_f( DS1302_SECOND_READ ) ;CurrentTime.Minute = v_DS1302ReadByte_f( DS1302_MINUTE_READ ) ;CurrentTime.Hour = v_DS1302ReadByte_f( DS1302_HOUR_READ ) ;CurrentTime.Day = v_DS1302ReadByte_f( DS1302_DAY_READ ) ;CurrentTime.Month = v_DS1302ReadByte_f( DS1302_MONTH_READ ) ;CurrentTime.Week = v_DS1302ReadByte_f( DS1302_WEEK_READ ) ;CurrentTime.Year = v_DS1302ReadByte_f( DS1302_YEAR_READ ) ;}有了上面的这些函数我们就可以对DS1302进行操作了。
DS1302中文资料
DS1302中文资料DS1302是一款低功耗的串行实时时钟芯片，广泛用于各种电子设备中，例如电子表、温度计、计时器等。
该芯片具有高准确度、稳定性和低功耗的特点，功能强大，使用简便。
以下是DS1302芯片的详细中文资料及使用说明。
1.特性：-时钟/日历功能：提供秒、分、时、日期、月份和年份的精确计时和日期记录功能。
-31个可编程的时间/日期寄存器：用于存储时钟和日期信息。
-控制根据电源情况自动选择电池或外部电源。
-8字节RAM用于存储额外的用户信息。
-提供电池低电压检测功能。
-通过3线串行接口与微控制器通讯。
-工作电流小于1.5μA。
2.引脚功能：-VCC：电源正极，3.3V至5V的电源供应。
-GND：地。
-RST：复位引脚，用于启动或复位芯片。
-CLK：时钟引脚，与外部晶振连接。
-DAT：数据引脚，与外部时钟连接。
-VBAT：备用电池引脚，用于提供备用电源。
3.时钟和日历操作：-初始化时钟芯片：首先将RST引脚置为高电平，然后将时钟和日期信息写入相应寄存器。
-读取时钟和日期信息：向相应寄存器发送读取指令，然后从DAT引脚读取数据。
-设置闹钟：将闹钟时间和日期写入相应寄存器，设置闹钟标志位。
-清除闹钟标志位：将闹钟标志位清零，重置闹钟状态。
-自动切换电源：设置使能位，将芯片自动切换为外部电源或电池供电。
4.通信协议：-DS1302使用3线串行接口与微控制器通讯，包括时钟（CLK）、数据（DAT）和复位（RST）引脚。
-通信数据以字节为单位，高位在前，低位在后。
-时钟和数据引脚都是双向引脚，需要使用上拉电阻来保证电平的稳定。
-通信基于时钟的脉冲信号，每个时钟周期有四个时钟脉冲。
5.典型应用：-电子表：DS1302提供精确的时钟和日期计时功能，可用于制作各种类型的电子表。
-温度计：结合温度传感器，可以通过DS1302记录和显示温度信息。
-计时器：通过设置定时器和闹钟功能，可以实现计时和提醒功能。
6.注意事项：-正确连接电源和地引脚，确保电源电压在允许范围内。
DS1302中文手册
DS1302中文手册一、简介DS1302是一种实时时钟芯片，主要用于计算机系统、通信设备、智能家居等领域。
本手册旨在提供DS1302的详细说明和操作方法，帮助用户正确使用该芯片。
二、芯片特性1. 基本特性：- 日期格式：年-月-日- 时间格式：时:分:秒- 温度测量范围：-55℃至+125℃- 时钟频率：32768Hz2. 时钟控制：- 时钟源选择：外部或内部- 时钟暂停功能- 时钟调制功能三、引脚定义DS1302具有8个引脚，分别为：1. X1：外部时钟输入端2. X2：外部时钟输出端3. Vcc：供电正极4. GND：地5. SDA：串行数据输入/输出端6. SCLK：串行数据时钟输入端7. RST：复位控制端8. BAT：电池输入端四、工作原理DS1302基于Bipolar CMOS技术，通过外部提供的时钟信号进行时间计数和存储。
芯片内部包含时钟控制电路、RAM存储器、温度计和时钟计数器等功能模块，通过串行通信协议与外部设备进行数据传输。
五、使用方法1. 芯片初始化：- 将X1和X2连接外部时钟源- Vcc与电源正极相连- GND与地相连2. 设定时间：- 通过串行数据输入将年、月、日、时、分、秒信息写入相应寄存器- 通过串行数据输入将温度信息写入相应寄存器（可选）3. 读取时间：- 通过串行数据输出获取年、月、日、时、分、秒信息- 通过串行数据输出获取温度信息（可选）4. 设置时钟暂停：- 通过串行数据输入将时钟控制字节写入相应寄存器控制位，实现时钟暂停功能5. 时钟调制：- 通过串行数据输入将时钟调制字节写入相应寄存器控制位，实现时钟调制功能六、注意事项1. 确保正确接线，避免短路或浮空引脚2. 使用合适的外部时钟源，确保时钟的准确性3. 避免频繁的读写操作，以延长芯片的使用寿命4. 根据实际需求进行合理设置，避免不必要的功能开启5. 定期校准芯片时间，确保准确性七、总结本手册介绍了DS1302的特性、引脚定义、工作原理以及使用方法，并提供了一些注意事项供用户参考。
DS1302时钟基础使用（含代码）
DS1302时钟基础使⽤（含代码）了解其管脚X1 X2 32.768KHz 晶振管脚GND 地RST 复位脚I/O 数据输⼊/输出引脚，具有三态SCLK 串⾏时钟Vcc1,Vcc2（备⽤电源供电）电源供电管脚DS1302 的寄存器及⽚内RAM控制寄存器⽤于存放DS1302的控制命令字，DS1302的RST引脚回到⾼电平后写⼊的第⼀个字就为控制命令。
它⽤于对DS1302读写过程进⾏控制，它的格式如下：D7：固定为1D6：RAM/CK位，=1⽚内RAM，=0⽇历、时钟寄存器选择位。
D5~D1：地址位，⽤于选择进⾏读写的⽇历、时钟寄存器或⽚内RAM。
对⽇历、时钟寄存器或⽚内RAM的选择见表。
D0：读写选择，=0写，=1读⽇历时钟寄存器写保护寄存器⽤于初始化时钟void Ds1302Init(){uchar n;Ds1302Write(0x8E,0X00); //禁⽌写保护，就是关闭写保护功能for (n=0; n<7; n++)//写⼊7个字节的时钟信号：分秒时⽇⽉周年{Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);}Ds1302Write(0x8E,0x80); //打开写保护功能}寄存器说明数据输出输⼊在控制指令字输⼊后的下⼀个SCLK时钟的上升沿时，数据被写⼊DS1302，数据输⼊从低位即位0开始。
同样，在紧跟8位的控制指令字后的下⼀个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到⾼位7。
单字节读和写DS1302是通过SPI串⾏总线跟单⽚机通信的，当进⾏⼀次读写操作时最少得读写两个字节，第⼀个字节是控制字节，就是⼀个命令，告诉DS1302是读还是写操作，是对RAM还是对CLOK寄存器操作。
第⼆个字节就是要读或写的数据了。
单字节读写：只有在SCLK为低电平时，才能将CE置为⾼电平。
所以在进⾏操作之前先将SCLK置低电平，然后将CE置为⾼电平，接着开始在IO上⾯放⼊要传送的电平信号，然后跳变SCLK。
DS1302时钟芯片的原理与应用
DS1302时钟芯片的原理与应用一、DS1302的基本原理1.1DS1302的主要硬件组成DS1302由时钟单元、RAM单元和控制逻辑单元组成。
时钟单元包含实时的年、月、日、时、分和秒，具有自动闰年判断功能；RAM单元用于存储用户数据；控制逻辑单元负责控制读写操作，以及更新时钟和用户数据。
1.2DS1302的工作原理DS1302的工作原理基于周期性的时间计数。
其内部有一组振荡器和计数器，分别产生时钟信号和时间计数。
在供电正常的情况下，DS1302会精确地计时，保持准确的时间。
通过与外部晶振和电源电压的连接，DS1302可以获得准确的参考时钟，确保时间的准确性。
二、DS1302的应用2.1数字时钟2.2计时器2.3定时开关DS1302的时间计数功能可以用于定时开关的设计。
例如，可以使用DS1302来控制家庭照明系统、温室灌溉系统等设备的自动开关功能。
用户可以预先设置开关时间，DS1302会精确地计时，并在预定时间点触发开关操作。
2.4温湿度记录DS1302的RAM单元可以用来存储一些用户数据。
一种常见的应用是温湿度记录。
通过将温湿度传感器与DS1302连接，可以实时获取环境的温度和湿度，并将其存储到DS1302的RAM中。
用户可以随时读取存储的数据，进行分析和处理。
2.5定时闹钟三、DS1302的优点和注意事项3.1优点3.2注意事项在使用DS1302时，需要注意以下几点：-DS1302工作电压范围为2.0V至5.5V，应根据实际需求选择合适的工作电压。
-DS1302的振荡器需要外接一个32.768kHz的晶振，保证时间计数的准确性。
-DS1302的通信接口使用的是串行通信，需要根据具体的控制器和系统设计进行接口匹配。
总结：DS1302是一款功能丰富的实时时钟(RTC)芯片，广泛应用于计时、时间显示和时间记录等领域。
它可以实现数字时钟、计时器、定时开关、温湿度记录、定时闹钟等功能。
DS1302具有精确的时间计数和存储功能，体积小巧、功耗低、价格相对较低，是许多电子应用中的理想选择。
时钟芯片DS1302及其应用
DS1302引脚
DS1302引脚
• 晶体振荡器的选择：一个32.768KHz的晶振可
以直接接在DS1302的2、3管脚之间，可以设定 规定载荷电容位6pf。
• 电源控制：Vcc1可提供单电源控制也可以 用来作为备用电源，Vcc2为主电源。在主 电源关闭的情况下，也可以保持时钟的连 续运行。DS1302由Vcc1或Vcc2两者中的 较大者供电。当Vcc2大于Vcc1+0.2V时， Vcc2给DS1302供电；当Vcc2小与Vcc1时， DS1302由Vcc1供电。
RAM30 FDH FCH 00H～FFH
注意：
1、WP：写保护位：置为1时，写保护；置为0时，未写保护。 2、TCS：1010时慢充电；DS为01，选一个二极管，为10，选2个二极管；11或00， 禁止充电。
3、RS：与二极管串联电阻选择。00，不充电；01，2KΩ电阻；10，4KΩ电阻； 11，8KΩ电阻。
DS1302时序图
1
RST
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15 16
0
1
SCLK 0
1
I/O
R/W A0 A1 A2 A3 A4 R/C 1
D0 D1 D2 D3 D4 D5 D6 D7
0
0
地址命令
0/1
单字节写操作
数据输入
1
RST
1
2
3
4
5
6
7
8
9
10 11 12 13 14 15
（8个（特殊）/1—31（普通）） 读操作：先写地址（0xBF（特殊）/0xFF（普通）），然后读多个数据
DS1302的使用
数字电路笔记一、时钟芯片DS1302DS1302是一款不带内部晶振和掉电蓄电电池的实时时钟芯片，使用时需要外接晶振。
引脚连接：VCC2接超级电容（0.1F以上）；VCC1接主电源；X1、X2外接晶振；4脚接地；5、6、7脚接微处理器的三个GPIO口（通用输入/输出）。
2、DS1302的初始化使用DS1302之前，我们需要对DS1302内部的关于时钟信息的寄存器进行初始化，DS1302仅有一个通讯口，即6脚（I/O），所以要想把数据写到DS1302内部，需要在写数据之前发送一段带有信息的指令，指令的某一位总是在SCLK的上升沿被读进去的。
之后移位寄存器会自动移位，等待下一位数据的传输。
下面是用C语言写的，并在51微处理器上运行的初始化程序。
程序很简单，我们只需要将DS1302内部的关于CLOCK的七个寄存器写进数据就行了，下面是一个程序函数，仅供参考。
void Write_Data(Unsigned char Addr1, Unsigned char Dat1){Unsigned char In_bit1,temp1;RESET = 0;/* 写地址指令字节*/for(In_bit1 = 0,SCLK = 0,RESET = 1;In_bit1 < 8;In_bit1++){SCLK = 0;temp1 = Addr1;I_O = (bit)(temp1 & 0X01);准备好数据准备传输Addr1 = Addr1 >> 1;SCLK = 1;}/* 写数据字节*/for(In_bit1 = 0;In_bit1 < 8;In_bit1++){SCLK = 0;temp1 = Dat1;I_O = (bit)(Dat1 & 0X01);Dat1 = Dat1 >> 1;SCLK = 1;}RESET = 0;}注意：SCLK可以不是有规律的方波，只要满足数据手册要求的上降沿即可。
ds1302用法
ds1302用法时钟ic_ds1302的应用之一……基础知识2021-11-0613:09在网上看了很久，发现初学者最有兴趣的就是ds1302时钟电路，也很自然，它是个做出来就让你觉得最实用的电路了，但实际上制做上并不简单，首先你要让你的显示部分（不管是数码管还是lcd）调试通过。
然后把ds1302接好，调试正确了才能在成功显示时间和日期。
下面我们就来说说ds1302的用法。
ds1302的图如下：ds1302就是美国dallas公司面世的一种高性能、低功耗的实时时钟芯片，额外31字节静态ram，使用spi三线USB与cpu展开同步通信，并可以使用突发性方式一次传输多个字节的时钟信号和ram数据。
实时时钟可以提供更多秒、分后、时、日、星期、月和年，一个月大与31天时可以自动调整，且具备闰年补偿功能。
工作电压长约2.5～5.5v。
使用双电源供电（主电源和水泵电源），可以设置水泵电源电池方式，提供更多了对后背电源展开涓细电流电池的能力。
下面就是标准的接线电路图：各引脚功能如下：插槽号名称功能①vcc2主电源②、③x1，x2接32768hz晶振④gnd地线⑤rst复位⑥i／0数据输入输出⑦sclk串行时钟⑧vccl后备电源ds1302有关日历、时间的寄存器共计12个，其中存有7个寄存器（念时81h～8dh，写下时80h～8ch）就是放置秒、分后，小时、日、月、年、周数据的，放置的数据格式为bcd码形式它的内部时间寄存器如下：这张表呢是ds1302内部的7个与时间、日期有关的寄存器图和一个写保护寄存器，我们要做的就是将初始设置的时间、日期数据写入这几个寄存器，然后再不断地读取这几个寄存器来获取实时时间和日期。
这几个寄存器的说明如下：1、秒寄存器（81h、80h）的位7定义为时钟暂停标志（ch）。
当起始上电时该边线为1，时钟振荡器暂停，ds1302处在低功耗状态；只有将秒寄存器的该边线重写为0时，时钟就可以开始运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机玩到此时，很想玩TFT真彩屏，但如果不玩一玩汉显字符液晶屏，就总觉得少了些什么，说实话，我对时钟制作并不很感兴趣，因为家里走针的、蹦字的计时器、定时器大小有七八个，还不算手机和电脑的时钟，而要想玩汉显屏，则做时钟算是最合适的了，也难怪杜洋老师会在这上下功夫，毕竟没有那家公司会让咱初学者去搞工控或商品。
前些时，在网上淘了一只LCD-12864模块，已经点亮并通过了简单的测试，准备做杜洋的时钟，准备技术资料时，在网上找到了一篇关于时钟芯片DS1302的应用文章，觉得不错，转帖于此以资共享。
时钟芯片DS1302可靠起振的方法
作者：不详出处：不详
DS1302是Dallas公司生产的一种实时时钟芯片。
它通过串行方式与单片机进行数据传送,能够向单片机提供包括秒、分、时、日、月、年等在内的实时时间信息,并可对月末日期、闰年天数自动进行调整;它还拥有用于主电源和备份电源的双电源引脚,在主电源关闭的情况下,也能保持时钟的连续运行。
另外,它还能提供31字节的用于高速数据暂存的RAM。
鉴于上述特点,DS1302已在许多单片机系统中得到应用,为系统提供所需的实时时钟信息。
一、 DS1302的主要特性
1. 引脚排列
图1 DS1302引脚排列图（见附图）
DS1302的引脚排列如图1所示,各引脚的功能如下：
X1,X2——32768Hz晶振引脚端; RST——复位端; I/O——数据输入/输出端;
SCLK——串行时钟端; GND——地; VCC2,VCC1——主电源与后备电源引脚端。
2. 主要功能: DS1302时钟芯片内主要包括移位寄存器、控制逻辑电路、振荡器、实时时钟电路以及用于高速暂存的31字节RAM。
DS1302与单片机系统的数据传送依靠RST,I/O,SCLK三根端线即可完成。
其工作过程可概括为：首先系统RST引脚驱动至高电平,然后在作用于SCLK时钟脉冲的作用下,通过I/O引脚向DS1302输入地址/命令字节,随后再在SCLK时钟脉冲的配合下,从I/O引脚写入或读出相应的数据字节。
因此,其与单片机之间的数据传送是十分容易实现的。
二、时钟的产生及存在的问题
(1) 在实际使用中,我们发现DS1302的工作情况不够稳定,主要表现在实时时间的传送有时会出现误差,有时甚至整个芯片停止工作。
我们对DS1302的工作电路进行了分析,其与单片机系统的连接如图2所示。
从图中可以看出,DS1302的外部电路十分简单,惟一外接的元件是32768Hz 的晶振。
通过实验我们发现：当外接晶振电路振荡时,DS1302计时正确;当外接晶振电路停振时,DS1302计时停止。
因此,我们认为32768Hz晶振是造成DS1302工作不稳定的主要原因。
图2 DS1302与单片机系统的连接图（见附图）
(2) DS1302时钟的产生基于外接的晶体振荡器,振荡器的频率为32768Hz。
该晶振通过引脚X1、X2直接连接至DS1302,即DS1302是依靠外部晶振与其内部的电容配合来产生时钟脉冲的。
由于DS1302在芯片本身已经集成了6pF的电容,所以,为了获得稳定可靠的时钟,必须选用具有6pF负载电容的晶振。
然而,许多人在选用晶振时仅仅注意了晶振的额定频率值,而忽视了晶振的负载电容大小,甚至连许多经销商也不能提供所售晶振的负载电容。
所以即使在使用中选用了符合32768Hz的晶振,但如果该晶振的负载电容与DS1302提供的6pF不一致时,就会影响晶振的起振或导致振荡频率的偏移,出现上述在应用中的问题。
三、利用辅助电容实现负载匹配
（1）当所选的晶振负载电容不是6pF时,可以采用增加辅助电容的方法提高或降低DS1302振荡器的电容性负载,使之与晶体所需的电容值匹配。
如果已知晶体的负载电容为CI,若CI<6pF,则可以增加一个并联电容CS以产生所需的总负载电容CI,即CI=6pF+CS;若CI>6pF,则可以在晶体的一端增加一个串联电容CS,以产生所需的负载电容CI,即1/CI=1/6pF+1/CS,通过计算即可得出应增加的辅助电容大小。
辅助电容的接法如图3所示。
图3 CS连接电路图（见附图）
（2）在使用前对晶体的负载电容并不知道的情况下,通过测定晶体振荡频率的方法可以确定该晶体的负载电容。
对于晶体振荡器来说,其振荡频率与负载电容之间的关系是确定的。
以本文讨论的DS1302使用的32768Hz晶振为例：当它工作于所要求的负载电容时,能较准确地产生32768Hz的频率;当它的负载电容小于6pF时,其振荡频率会正向偏移;当它的负载电容大于6pF 时,其振荡频率就会负向偏移。
因此,对于未知负载电容的晶体应首先采用实验的方法,在其两端加入辅助电容使晶体起振,然后用频率计测出振荡频率。
若测得频率大于32768Hz,说明负载电容偏小;若测得频率小于32768Hz,说明负载电容偏大。
对辅助电容逐步调整,最终使振荡频率尽可能接近32768Hz,则此时晶体端所接负载电容的总和就是适合该晶体的负载电容。
附图：。
