66KV屋外配电装置安装作业指导书
66KV屋外配电装置作业指导书
目录目录1.工程概况 (1)2.编制依据 (1)3.作业进度及劳动力安排 (1)4.作业准备工作及条件 (1)5.施工步骤及作业程序 (2)6.施工方法 (5)7.工程质量要求及质量通病的预防 (12)8.工程在安装中的注意事项、预防措 (14)9.危险源、危险点分析及控制措施 (15)1发电厂66KV屋外配电装置包括下列设备：六氟化硫断路器1组，高压隔离开关1组, 接地开关1组，电流互感器3台，座式避雷器3台，电压互感器3台，耐张软导线3组，设备连接线及引下线12组，端子箱1个，缆管及接地线的安装工作。
2、编制依据2.1《电气标准规范汇编》2.2《电气装置安装工程质量检验及评定规程》2.3《电力建设安全工作规程》2.466千伏屋外配电装置F285S-02013、作业进度及劳动力安排3.1作业进度安排3. 1. 1本作业计划于2020年3月5日开工，2020年05月10日工程全部结束.3. 2劳动力安排电工组长2人力工4人电工2人测量人员1人起重工1人4、作业准备工作及条件4、1作业人员的资质要求：4.1.1凡参加此项作业的人员均要持上岗证，并经过各级安全教育并考试合格；使用力工要经过相应的技术培训和安全教育并体检合格者，同时鉴定劳务合同。
4.1. 2作业组长应具备66KV屋外配电装置经验,能组织好本组所承担的安装工作。
4.1. 3作业人员具有电气安装工作经验,工作细心听从指挥。
4.1. 4起重工要有起重资质证书，并具有五年以上工作经验。
4、2作业的机械、工具、仪器、仪表的要求：66KV 屋外配电装置 序号 机械或工具名称规范及型号 单位 数量 1汽车吊 25吨 台 1 2载重汽车 10吨 台 1 3汽车作业吊 2 0米 台 1 4逆变焊机 台 1 5吊装带 2t 条 4 6力矩扳手 0-300N 把 1 7台钻 17mm 台 1 8导线压钳 台 1 9手拉葫芦 2t 台 4 10水准仪 台1作业指导书 作业项目名称 第2页共18页6.施工方法：6. 1钢芯铝绞线的挂设：敷设方法步骤及作业程序: 1、准备好所要用的钢芯铝较线、耐张线夹、钢锚、细铁丝等材料和无齿锯等机械、工具。
6KV高压配电装置安装作业指导书

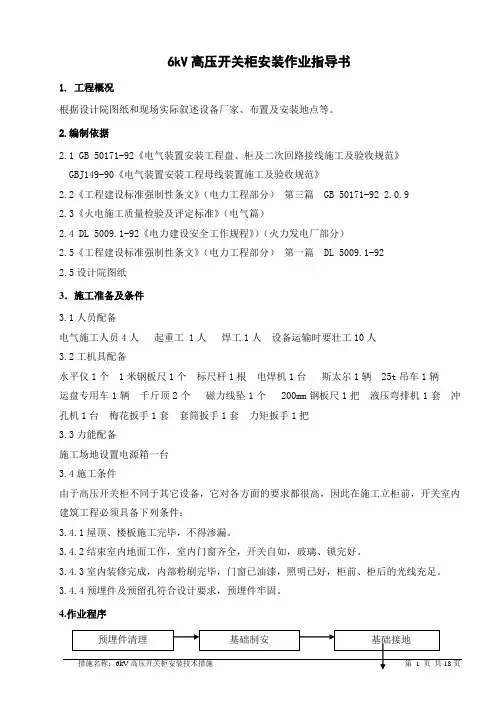

6kV高压开关柜安装作业指导书1.工程概况根据设计院图纸和现场实际叙述设备厂家、布置及安装地点等。
2.编制依据2.1 GB 50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GBJ149-90《电气装置安装工程母线装置施工及验收规范》2.2《工程建设标准强制性条文》（电力工程部分）第三篇 GB 50171-92 2.0.92.3《火电施工质量检验及评定标准》（电气篇）2.4 DL 5009.1-92《电力建设安全工作规程》）（火力发电厂部分）2.5《工程建设标准强制性条文》（电力工程部分）第一篇 DL 5009.1-922.5设计院图纸3．施工准备及条件3.1人员配备电气施工人员4人起重工 1人焊工1人设备运输时要壮工10人3.2工机具配备水平仪1个 1米钢板尺1个标尺杆1根电焊机1台斯太尔1辆 25t吊车1辆运盘专用车1辆千斤顶2个磁力线坠1个 200mm钢板尺1把液压弯排机1套冲孔机1台梅花扳手1套套筒扳手1套力矩扳手1把3.3力能配备施工场地设置电源箱一台3.4施工条件由于高压开关柜不同于其它设备，它对各方面的要求都很高，因此在施工立柜前，开关室内建筑工程必须具备下列条件：3.4.1屋顶、楼板施工完毕，不得渗漏。
3.4.2结束室内地面工作，室内门窗齐全，开关自如，玻璃、锁完好。
3.4.3室内装修完成，内部粉刷完毕，门窗已油漆，照明已好，柜前、柜后的光线充足。
3.4.4预埋件及预留孔符合设计要求，预埋件牢固。
4.作业程序5. 基础制作安装5.1基础的制作要严格按图纸施工。
5.2基础安装要在地面进行二次抹面前进行，基础的高度与竣工后的地面平齐。
安装前要先清理预埋铁并大致找平地面，核对预埋件的标高、位置及电缆孔洞的位置，无误后方可进行基础安装。
5.3安装时以竣工后地面的标高为准，用水平仪找平，用不同厚度的垫铁进行调整、垫牢，最后用电焊加固。
每段基础用-60×6镀锌扁钢两点接地。
6kV高压配电装置安装作业指导书
·目录1.工程概述 (2)2.编制依据 (2)3.施工内容 (2)4.施工条件 (2)5.施工程序和方法 (2)6.工艺和质量要求 (5)7.安全及文明施工 (7)8.主要机械和工器具 (8)9.人员资质的要求 (8)10.质量通病及预防措施 (8)11.危险点辨识 (9)12.环境辨识 (9)1 概述新疆天业（集团）自备热电厂2×300MW机组,#11机组6kV配电室布置在主厂房#7柱与#8柱之间8.9米层,6kV配电室内厂用6kV高压配电装置分为6kV厂用11A段、6kV厂用11B段，共46面配电盘柜。
盘柜为ZSG-12金属铠装中置式开关设备，由上海广电电气（集团）股份有限公司制造。
6kV厂用11A段、11B段进线柜均为共箱母线下进线，真空断路器柜和馈线柜均为电缆下出线。
2 编制依据2.1 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB 50171－92；2.2 《电气装置安装工程母线装置施工及验收规范》GBJ 149－90；2.3 《电气装置安装工程接地装置施工及验收规范》GB 50169－2006；2.4 《电气装置安装工程质量检验及评定规程》DL/T5161.3-表4.0.9；2.5 江苏省电力设计院F2462S-D0501《6kV厂用电接线及布置》2.5 厂家安装使用说明书；2.6 《电力建设安全工作规程》火力发电厂部分DL5009.1-2002。
3 施工内容3.1 高压开关柜槽钢基础制作及安装。
3.2 46面高压开关柜运输、就位，主母线及接地母线安装。
3.3 开关柜及小车开关检查、调整、试验。
4施工条件4.1 配电间内土建主要工作应基本结束，室内门窗应安装完毕。
4.2 室内地面工作结束，室内沟道无积水、杂物。
4.3 按照设计图纸检查各种预留电缆孔洞，预埋件等应符合设计要求。
4.4 配电间内屋顶、楼板施工完毕，无渗漏现象。
4.5 设备到货齐全，技术资料齐备，施工前作好安全及技术交底工作。
66KV屋外配电装置安装作业指导说明书
目录一、编制依据 .......................................................... 错误!未定义书签。
二、工程概况、施工范围及工程量...................... 错误!未定义书签。
三、施工准备和施工条件 ...................................... 错误!未定义书签。
四、综合进度和配合要求 ...................................... 错误!未定义书签。
五、施工关键机具及材料 ...................................... 错误!未定义书签。
六、关键施工方法和步骤 ...................................... 错误!未定义书签。
七、施工质量标准和工艺要求.............................. 错误!未定义书签。
八、应注意质量问题 .............................................. 错误!未定义书签。
九、成品保护要求 .................................................. 错误!未定义书签。
十、安全、环境保护及文明施工方法和要求...... 错误!未定义书签。
十一、其它需说明问题及附录、附加多种相关必备内容错误!未定义书签。
一、编制依据1.《电气装置安装工程高压电气施工施工及验收规范》（GB50147—）。
2.电气装置安装工程质量检验及评定规程（DL/T5161.1~5161.17—）。
3.《国家电网企业基建安全管理工作要求》4.《电气专业施工组织设计》5.《施工组织总设计》6.《质量、职业健康安全、环境管理体系文件》。
（）7.《电力建设安全工作规程》变电部分。
（）8.辽宁新创达电力设计研究设计图纸9.山东泰开厂家技术文件10.《国家电网企业输变电工程工艺标准库》基建质量【】100号11.《国家电网企业输变电工程施工工艺示范手册》（中国电力出版社出版）12.辽宁省电力72.5千伏及以上气体绝缘金属封闭开关设备管理补充要求13.东北电力建设监理发行组合电器安装监理管理措施二、工程概况、施工范围及工程量1.本工程为220KV阿金变电站新建工程, 220千伏阿金变电站工程本期装设180MVA主变1台, 220千伏出线2回、7个间隔, 66千伏本期出线11回、17个间隔, 本期装设1组66千伏10500Kvar电力电容器。
66KV供电说明
66kv变、配电所供电方案批准：审核：编制：绥化宝利光伏材料科技有限公司二〇〇九年七月1.依据根据厂区设施环境和设备布置用电要求2.范围本期66KV配变电一次接线、10KV配电接线，二期配电预留屏位。
3.概述3.1绥化宝利光伏材料科技有限公司位于绥化新建宝山220KV变电所东南350米处，66KV电源由220KV变电所用电缆经电缆沟接入宝利公司配变电开关场。
本工程一期用电负荷约为40000kw,二期工程预计负荷量25000kw，预计总负荷量为65000KW。
本期配出66KV 三回出线，两回经开关直接去HKSSPZ-15000/66冶炼炉变压器，一回送到S11-10000/66/10二次变压器。
10KV输出经电缆分别送到各用电变压器。
3.2功率因数电炉厂家答复自然功率因数为0.8左右，会产生3、5、7、9、11…等高次谐波。
4.变配电及电气主接线4.1变配电开关场位于综合厂房北侧西80m处占地约76Mx65m=4900m2。
66kv配电装置、二次变压器、10KV配电室、主控室及补偿装置等安装于此。
4.2 66KV电源由新建220KV变电所出口一回线路，经电缆接入配变电开关场配电装置。
本期安装有1个进线间隔、2个主变间隔、1个二次变间隔、PT间隔和补偿间隔，预留二期3个间隔位置。
5.配电方案（一）5.1 冶炼炉变压器两台冶炼炉用变压器型号为HKSSPZ-12500/66,容量为15000KVA，二次电压132V-180V，19级有载调压方式，阻抗电压高档≤5.5%，联接组别：D,d0方式，采用66KV直降方式供电。
操作室、变压器设置在冶炼炉附近，距配变电开关场直线距离约120m左右，经电缆与安装在配电开关场的断路器、主控装置进行连接。
5.2二次变压器10000KVA/66/10KV66KV经二次变压器降压后送至10KV配电室，配出12回路，用电缆分别向厂区各10/0.4KV用电变压器供电。
5.3联合厂房动力变压器电源联合厂房2台1600KVA动力变压器至开关场曲线距离约260米，用10KV电缆连接到配电柜。
66KV施工作业指导书1
66KV ***线输电线路新建工程施工作业指导书***县 ***电力安装公司二○○九年九月十日施工作业指导书审批表批准：年月日审核：年月日编制：年月日66KV ***线路新建工程工程概况：66KV ***线路新建工程，线路路径由220KV ***变电所66KV**线出口终端塔至66KV ***变进线终端杆，线路亘长12KM，导线LGJ-95/20，单回路铁塔、水泥杆混合架设，镀锌铁横担，悬式合成绝缘子，导线上字型排列，全线架设避雷线，避雷线为OPGW。
本期工程共用电杆79基，其中终端塔60DGJ-12、1基，直线塔60GZ-24、4基，直线水泥单杆60Sb2318、40基，直线水泥单杆60Sb2321、18基，直线水泥双杆60SA1921、8基，转角杆60NA3018-30°、3基，60NA3018-60°、2基，60NA3018-90°、2基，终端杆60DA3018-30°、1基。
为保证工程质量，各施工班组在开工前必须组织全体人员认真学习施工图纸，验收规范及本工程施工手册。
一、施工测量及分坑施工测量1．线路分坑前，必须对线路进行复测，如有丢失的桩位按断面图重新补定，其横向线路方向偏值不大于50毫米，顺线路方向两相邻杆塔中心桩的距离其误差应不大于设计档距的1％。
2．线路转角的角度值，用方向法复测时对设计值的误差应不大于1′30″。
3．对线路复测的塔位中心桩确认无误后，可按施工手册给定的分坑尺寸进行分坑。
4．杆坑中心桩确定后，（即不受影响的地方）设置补助桩，以供开挖土方及组立杆塔、找正之用。
二、施工基础施工基面即设计地面，杆塔高度就从这个平面算起，首先按明细表要求的施工基面值铲平场地，为满足基础抗拨稳定和边坡稳定。
1．若开挖后之边坡不够稳定，则应放大坡度，以使上部土不致下滑。
2．坑深，都是标准坑深，即自设计地面算起，拉线坑的坑深是指拉线盘中心处的深度。
对耐张杆坑，立杆前对两坑的深度操平。
变电站66kV隔离开关安装作业指导书
河南66千伏变电站隔离开关安装作业指导书批准：年月日审核：年月日编写：年月日作业负责人：盘锦电力建设有限公司河南66千伏变电站新建工程项目部目录1、目的2、工作任务3、引用文件4、作业准备阶段5、危险点辨识、风险评价和风险控制策划及控制措施表6、作业阶段7、竣工及验收1、目的确定本作业项目质量技术、安全、文明施工要求，确定施工方法、技术措施、指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书2、工作任务河南66千伏变电站隔离开关HGW5A-72.5/630 2台安装施工3、引用文件4、作业准备阶段4.1施工前准备工作4.2召开班前会（详见班组日志）4.3作业人员要求河南66千伏变电站工程隔离开关施工作业人员要求4..4人员分工及应具备的条件4..4.1组织分工及职责河南66千伏变电站工程隔离开关施工组织分工及职责4.4.2作业分工河南66千伏变电站工程隔离开关施工作业人员分工4.5主要工器具及备品备件、材料4.5.1主要工器具、备品备件及材料河南66千伏变电站工程隔离开关施工工器具5、危险点辨识、风险评价和风险控制策划及控制措施表注：1、风险值D及风险级别：D<20,1级；D:20-69,2级；D:70-160,3级；D:161-320,4级；D:>320,5级。
3级至5级为重大职业健康安全风险。
2、风险控制策划方式：D≥70，目标、管理方案、作用指导性文件。
D<70，作用指导性文件5.1环境因素分析及环境控制措施河南66千伏变电站工程隔离开关施工环境因素分析及环境控制措施5.2文明施工要求66.2施工电源的使用6.3施工内容及工艺标准河南66千伏变电站工程隔离开关施工作业内容及工艺标准7、竣工及验收。
66KV铁塔组立施工作业指导书
东宁东升水电站送出66kV线路新建工程铁塔组立施工作业指导书省华晖送变电工程东宁东升水电站送出66kV线路新建工程施工项目部2014年6月审批页批准：____________ 年月日审核：____________ 年月日编制：____________ 年月日目录1、编制依据：------------------------------------------------------------------------ - 1 -2、工程概况-------------------------------------------------------------------------- - 1 -3、本工程塔型及数量一览表------------------------------------------------------------ - 1 - 第一章质量及工艺标准---------------------------------------------------------- - 2 - 第二章悬浮抱杆分段组立铁塔---------------------------------------------------------- - 5 - 第三章吊车分段组立铁塔------------------------------------------------------------- - 10 - 第四章安全施工措施--------------------------------------------------------------- - 14 - 第五章环境保护及文明施工---------------------------------------------------------- - 16 - 第六章应急响应-------------------------------------------------------------------- - 17 - 附件一主要工器具附表---------------------------------------------------------------- - 18 -编制说明：本施工作业指导书适用于东宁东升水电站送出66kV线路新建工程的分解组塔施工。
66kV屋外配电装置安装施工方案
————光伏并网发电项目屋外配电装置安装施工方案编制：审核：批准：二〇一八年九月1、工程概况：工程名称：光伏并网发电项目工程地点：吉林省松原市长山镇工程说明：本项目位于松原市前郭尔罗斯蒙古族自治县长山镇四十家子村西南侧，距离松原市约26km。
场址坐标：东经124° 31'，北纬45°13'。
本站址东北侧G302、G12 国道，附近有乡村道路，对外交通条件十分便利。
光伏站区内地势平坦无大起伏，平均海拔高度在134.50m~135.50m 之间。
光伏发电场地理位置示意图见图1.1-1。
项目地图1.1-1 项目地理位置图本工程项目规划规模容量为50MWp，分期建设，本期建设规模为20MWp，下期为30MWp。
安装多晶硅组件，组件支架采用固定倾角方式，本项目在站内新建一座66KV 升压站，以一回66 出线接入电网。
一、编制依据1．《110kV-1000 kV变电站土建工程施工质量验收及评定规程》Q/GDW183-20082．国家电网公司输变电工程工艺标准库【2010】100号3．电力建设安全工作规程（变电所部分）4. 工程建设标准强制性条文（房屋建筑部分）2009年版5. 施工工艺示范手册（变电工程分册土建部分）6.《国家电网公司基建安全管理规定》（国家电网基建[2010]1020号）7.《国家电网公司输变电工程施工危险点辨识及预控措施》（基建安全〔2005〕50号）8. 《“三强化三提升”质量提升年活动指导意见》（国家电网基建[2011]226号）9. ————光伏发电项目工程施工组织设计11．河北冀电电力工程设计咨询有限公司设计的施工图纸二、概述66kV构架部分为1个间隔，构架梁柱均为钢管连接。
其中安装电流互感器1组、隔离开关2组、避雷器1组、电压互感器1组、六氟化硫断路器1组。
三、施工准备1．施工组织机构1.1组织机构施工总指挥施工负责人总工质检员1.2吊装人员及分工施工队长专职安全员吊车指挥吊车司机2.施工机械及工器具一览表3．技术准备工作3.1技术措施的编制根据工程设计资料、施工规范、公司发布的施工作业指导书的标准，编制施工技术措施，确保工程的施工质量和施工安全，有效的进行质量控制。
66千伏变电站新建工程主变压器安装作业指导书
66千伏变电站新建工程主变压器安装作业指导书作业指导书一、前言本文档旨在为66千伏变电站新建工程主变压器安装作业提供详细指导，确保安装过程顺利进行，并保证工程质量和安全。
本指导书包括主变压器安装前的准备工作、安装步骤、注意事项以及安装后的检查和测试等内容。
二、准备工作1. 确定安装位置：根据工程设计要求，确定主变压器的安装位置，并确保该位置具备足够的空间和承重能力。
2. 安全措施：在安装现场设置警示标志，并制定安全措施，确保操作人员的人身安全。
3. 工具和设备准备：准备好所需的工具和设备，包括起重设备、安装工具、测量仪器等。
三、安装步骤1. 运输和卸货：按照运输计划，将主变压器运输到安装现场，并进行卸货作业。
确保卸货过程平稳，避免损坏主变压器。
2. 安装基础：按照设计要求，在安装位置上进行基础施工，确保基础平整、牢固。
3. 安装主变压器：使用起重设备将主变压器准确地放置在基础上，并进行固定，确保主变压器稳定。
4. 连接管线：根据设计要求，连接主变压器的进出线管道，确保管道连接牢固、无泄漏。
5. 安装附件：根据设计要求，安装主变压器的附件，如温度计、压力表等，确保安装正确、牢固。
四、注意事项1. 安全第一：在整个安装过程中，操作人员必须严格遵守安全规范，佩戴必要的个人防护装备，确保自身安全。
2. 操作规范：按照操作规范进行安装作业，严禁违规操作或使用不符合要求的工具和设备。
3. 质量控制：在安装过程中，严格把控质量，确保每一步骤的安装质量符合要求。
4. 环境保护：在安装过程中，注意保护环境，避免污染或破坏周围环境。
5. 现场整洁：保持安装现场整洁有序，避免杂物堆放或妨碍安装作业。
五、检查和测试1. 安装检查：在主变压器安装完成后，进行全面的安装检查，确保每个环节都符合要求。
2. 电气测试：进行主变压器的电气测试，包括绝缘电阻测试、耐压试验等，确保主变压器的电气性能正常。
3. 油样测试：进行主变压器油样测试，检测油的质量和绝缘性能。
电力设备安装作业指导书
电力设备安装作业指导书一、概述电力设备安装作业指导书旨在提供清晰的操作指引，确保电力设备的安装过程符合相关标准和规范，保障设备的安全运行。
本指导书适用于各类电力设备的安装，并重点考虑了操作流程、安全要求和质量控制。
二、安装前准备1. 设备到货验收在安装前，对设备进行验收是至关重要的。
验收内容主要包括设备的数量、型号、规格和外观检查等。
如果发现任何问题，应及时与供应商联系。
2. 安装环境准备在安装电力设备之前，要确保安装环境的合适性。
包括检查场地的地基情况、操作空间、清理杂物和保证通风良好等。
3. 安全事项电力设备的安装过程中，安全应放在首位。
在进行任何安装作业之前，必须明确相关的安全措施和规定，并告知所有操作人员。
三、安装作业步骤1. 设备组装根据设备的具体要求，对设备进行组装工作。
确保组装过程中零部件的配合精度和连接紧固度，并进行必要的调整。
2. 设备固定根据设备的类型和安装要求，进行设备的固定工作。
例如，对于大型电力设备，可以采用螺栓连接和焊接等方法。
3. 线缆布线根据电力设备的布局图，进行线缆的布线工作。
保证线缆的捆扎整齐、有序，并避免磨损和交叉干扰。
4. 接地处理对于电力设备的安装，接地处理是必不可少的环节。
确保设备的接地符合相关标准和规范，并进行必要的测试和记录。
5. 安全设施设置根据安装环境和设备的要求，设置安全设施，如防护罩、警示标识和安全开关等。
这些设施可以提供额外的安全防护和警示。
四、质量控制1. 检查和测试在安装工作完成后，对安装的设备进行检查和测试。
包括设备的外观检查、功能测试和安全性能测试等。
2. 质量记录对安装过程中的关键环节和质量控制点进行记录，包括安装步骤、测试结果和调整数据等。
这些记录可以用于设备运行过程中的维护和管理。
五、安装后处理1. 清理工作在设备安装完成后，进行现场的清理工作。
清除安装过程中产生的废料、杂物，并确保工作环境的整洁。
2. 安全交底和培训对设备的操作人员进行安全交底和培训，明确设备的操作规程、应急处理和安全注意事项等。
66KV线路基础工程作业指导书
第一章工程概况及特点一、概述起自科右前旗德佰斯220kV变电站66kV出线门构π接至乌兰毛都变电站进线门构至海力森变电站66kV进线门构止，新建线路长度42.5km，单回路架设。
导线采用LGJ-150/25型钢芯铝绞线；避雷线采用一根OPGW复合光缆，全线采用防震锤防震，导线选用FD-3型防震锤防震。
全线采用铁塔和水泥杆混合使用，共用铁塔11基，水泥杆248基。
铁塔采用台阶式基础，现场浇注，水泥杆采用毛石回填。
本工程OPGW新建线路是将沿新建德佰斯-海力森线同杆架设OPGW 线路42.5km。
第二章人员组成及机械设备一、施工人员安排：本次工程我方将采用项目管理制对工程进行全程管理及控制。
设项目经理一人，由具有多年管理经验并对多个工程进行过项目管理的人员担任。
项目副经理一人、项目总工一人、安全员一人、质检员一人、材料员一人如须另加设材料站，则看其情况另外加设材料员。
并在项目部内设工程部、安监部、物供部。
根据工程量我方将计划投入一个施工队伍，具体施工人数为30人左右。
施工队内配有施工队长、安全员、技术员、质检员及各种特殊工种人员。
（具体见施工现场组织机构）1、施工现场组织机构见图1-1二、机械设备投入为满足本工程的施工需求，我公司计划投入的主要施工机具的配置计划和安排见表2-1。
施工主要工器具设备需求一览表表2-1三、线路走向 线路走向及塔腿布置四、转角塔基础统计表第三章 施工方法一、施工准备1、开工前由项目部组织连同监理人员共同选择砂、石场地，并取样原乌音线7#转角义勒力特变电站化验，确定合格的河砂、碎石采购场地，必须按指定的地点采购。
2、水泥、钢筋、地脚螺栓由公司统一采购，并按要求批次取样化验。
3、混凝土用水应用饮用水、地下水或清洁的河水。
二、基础工序施工流程图基础工序施工流程图三、基础施工1、校核桩位：是为了保证桩位符合设计，纠正被移动的桩位，校核线路方向及转角度数，避免错用桩位，校核桩位的依据是线路明细表和平断面图。
电力安装作业指导书
电力安装作业指导书一、前言电力安装作业是一项重要的工程任务，需要严格的注意事项和操作流程。
本指导书旨在为电力安装作业人员提供详尽的指导和要点，确保作业的安全和高效进行。
二、准备工作1. 阅读工程设计图纸和相关文件，了解工作目标和要求。
2. 检查所需工具和设备，确保其完好无损并且符合操作要求。
3. 确认施工场地的环境和安全条件，采取必要的防护措施。
三、安全操作1. 穿戴合适的个人防护装备，包括安全帽、防护眼镜、防护手套等。
2. 在作业前对电源进行断电处理，并通过合适的标识和警示措施提醒他人。
3. 在进行电缆铺设时，确保线路通道的平整和无障碍，并避免与其他设备或管道相冲突。
4. 在安装电气设备时，确保设备的稳固性和牢固性，同时注意设备的重量和尺寸要求。
5. 在进行接线和连接时，确保操作正确、牢固可靠，并使用适当的接线工具和材料。
6. 在使用电器工具时，注意安全操作和正确的使用方法，防止事故发生。
四、施工规范1. 根据工程设计图纸和要求，按照电力安装标准进行施工，确保符合相关法规和规范。
2. 使用合适的电缆和线材，并按照正确的方法进行剥皮、连接和绝缘处理。
3. 安装电气设备时，注意设备的位置和布线要求，并留出足够的操作空间和维护空间。
4. 接线时，注意导线的规格和截面积要求，并按照正确的接线图进行操作。
5. 检查和测试安装的电路和设备，确保电力供应正常、可靠，并消除潜在的故障隐患。
6. 清理施工现场，将废弃物和杂物妥善处理，确保施工区域整洁有序。
五、注意事项1. 遵循工作安全规范和操作程序，严禁违章操作和擅自更改设计要求。
2. 注意电力设备的额定功率和负荷要求，确保供电系统的稳定性和安全性。
3. 在作业过程中，及时与工程监理和其他相关人员沟通，解决问题并协调工作进展。
4. 注意环境保护和能源节约，减少浪费和污染，遵守相关法规和要求。
5. 定期检查和维护安装的电力设备和线路，确保其正常运行和安全使用。
六、总结本指导书涵盖了电力安装作业的基本要点和操作流程，希望能为电力安装作业人员提供有价值的指导和帮助。
6KV高压配电柜安装作业指导书
施
3. 6KV 母线 TMY-2×（125×10） 342 米；
4. 6KV 接地母线 TMY-50×6
80 米；
工
5. 6KV 基础槽钢 205 米。
内
容
及
工
程
量
第 1 页 共 22 页
蒲电二期四号机组安装工程低压配电柜及控制柜安装作业指导书
一、《电气装置安装工程盘柜及二次回路接线施工及验收规 范》 （GB50171—92）；《电气装置安装工程母线装置施工及验收规 范》（149—90）。 二、《火电施工质量检验及评定标准》电气装置篇（1984 年）。 三、《电力建设安全工作规程》。 四、西北电力设计院陕西蒲城电厂二期工程电气施工图纸。 D0901、D1001。 五、盘柜厂家资料。 六、电气专业施工组织设计。
蒲电二期四号机组
单位工程
厂用电系统
分部工程 工程编号
主厂房厂用电系统 5—1—1
分项工程 6KV 高压配电柜安装
一、 工作内容：
1. 6KV 工作ⅣA 段盘柜安装；
2. 6KV 工作ⅣA 段盘柜安装。
二、 工作量：
1. 6KV 工作ⅣA 段盘柜（KYN18C-10）42 面；
2. 6KV 工作ⅣA 段盘柜（KYN18C-10）8 面；
第 6 页 共 22 页
蒲电二期四号机组安装工程低压配电柜及控制柜安装作业指导书
施工技术要领
2.3.3 凡是开箱后的盘柜，必须及时搬运到室内，无适当措施不允许在外面过 夜。
3. 盘柜的开箱清点及检查
3.1 盘柜的开箱检查应有厂家、有限公司、监理、施工单位等有关人员参加， 认真做好开箱检查记录，各单位应在验收单上签字。 3.2 盘柜开箱时应尽量使用专用工具，应特别小心，防止损坏盘面油漆或盘 内其它设备。 3.3 清点盘、柜内设备、元件规格、数量是否与定货相符，产品的技术文件 是否齐全，并做好记录。
屋外配电装置安装作业指导书
日期: 2015年8月作业指导书目录1. 施工概况 (3)2. 依据的图纸、文件及标准 (3)3. 作业准备和条件要求 (3)4. 施工工序关键的质量控制点 (4)5. 作业程序内容 (4)6. 作业结果检查验收应达到质量标准 (12)7. 安全措施 (13)8. 环保要求 (13)9. 附录 (14)本版文件于 2015 年月日开始实施。
日期: 2015年8月作业指导书批准人：1.施工概况新疆恒联五彩湾(2×660MW)电厂一期工程A标段的屋外配电装置安装包括：110kV屋外配电装置、750kV屋外配电装置的安装，包括各间隔SF6断路器、氧化锌避雷器、隔离开关、电流互感器、电压互感器及接地刀闸，设备连接及架空导线和引下线等。
2.依据的图纸、文件及标准2.1.《工程建设标准强制性条文》(电力工程部分）2011年版2.2.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-19922.3.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102.4.《电气装置安装工程高压电器施工及验收规范》GB5047-20102.5.《电气装置安装工程低压电器施工及验收规范》GB50254-19962.6.《电气装置安装工程母线装置施工及验收规范》GB50149－20102.7.《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17－20022.8.《电气装置安装工程接地装置施工及验收规范》GB50169－20062.9.《电力建设安全工作规程》火力发电厂DL5009.1－20142.10.《工程建设施工企业质量管理规范》GB-T50430-20072.11.《火力发电厂焊接技术规范》DL/T 869-20122.12.中国电力工程顾问集团西北电力设计院图纸2.13.各设备生产厂家相关图纸3.作业准备和条件要求3.1.所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格，身体检查合格，符合高处作业的要求；3.2.施工人员仔细审核并熟悉施工相关的图纸，厂家安装资料、设计院图纸已到齐并已日期: 2015年8月作业指导书审核；3.3.所有施工人员必须明确质量标准和工艺要求，掌握施工规范技术要求。
6KV高压配电装置安装作业指导书(阳城)
脱硫6KV高压配电装置安装作业指导书1.工程概况1.1工程概况山西阳城国际发电有限责任公司#5、#6机组烟气脱硫系统增容提效改造工程脱硫6KV 高压配电装置安装工程量：6KV系统包括：28面6KV高压开关柜，6KV脱硫段母线电压互感器，6KV母线联络断路器和6KV脱硫段母线上的所有电动机的配置线。
28面6KV开关柜型号为uniGear-ZS1,为厦门ABB开关有限公司产品。
6KV开关柜内断路器的操作机构额定工作电压取自转接段直流110V； 6KV开关柜内主母线，中性母线随柜供货。
6KV开关柜要求柜底进出线。
所有安装钢架构均应可靠接地，并作防锈处理。
6KV开关柜安装时底架水平误差不大于1/1000，全长总误差不大于5㎜。
凡是电气控制室控制的电源开关、电动机均进热工DCS系统程控，由DCS统一监视、操作，其保护由开关柜内的保护装置实现。
6KV高压开关柜为双列布置，柜内主母线额定电流为2500A，热稳定电流40KA（4S），动稳定电流100KA。
开关柜应具有“五防”闭锁功能。
必须在安全第一的原则下保证施工质量和进度。
质量要求高，请各施工人员，认真施工，施工中请注意安全。
1.2工程量和工期工期从开始安装到调整试验完大约需要30天。
2编制依据2.1设计院图纸2.2本工程施工组织总设计、施工组织专业设计（电气专业）2.3《电力建设安全施工管理规》2.4 《电力建设安全工作规程（火力发电厂部分）》2.5《火电施工质量检验及评定标准（电气装置）》2.6《电气装置安装工程盘、柜及二次回路结线施工及验收规范》2.7《电气装置安装工程母线装置施工及验收规范》2.8《电气装置安装工程高压电器施工及验收规范》2.9《电气装置安装工程电气设备交接试验标准》2.10厂家屏柜安装、使用、维护说明书3作业前的条件和准备3.1技术准备3.1.1施工图纸齐全，并由专业公司技术负责人组织进行了图纸会检，确认图纸无问题。
3.1.2施工方案已确定，并经项目部技术负责人审核批准完毕。
送电工程组塔作业指导书
66千伏后湖变线路工程组塔工序作业指导书本溪电力建设有限责任公司送电工程公司2011年5月3日1、工程概况1.1概述新建66kV后湖变电站送电线路配套工程，由66kV龙煤双回线#49～#50塔间新建分支塔至新建后湖变电站66kV墙构止，新建分歧塔、直线塔、终端塔各1基，线路全长0.313公里。
本工程路径为农田和荒地，无需砍伐林木等，线路跨越沈丹铁路、10kV线路各1条。
1.2工程技术特征1.2.1 线路方向及塔脚编号：#49+1 #2—后湖变电所1.2.2脚钉腿位置规定：铁塔组装时，直线塔脚钉安装在大号侧D腿，转角塔脚钉安装在大号侧内角腿。
1.2.3螺栓使用：（a）地面至铁塔横担间所有外露螺栓及主材接腿螺栓全部采用防盗螺栓。
（b）其他使用普通螺栓并加装防松圈。
1.2.4螺栓穿向规定：对立体结构：水平方向由里向外；垂直方向由下向上。
对平面结构：顺线路方向，由送电侧向受电侧穿。
横线路方向，两边由里向外，中间由左向右（面向受电侧）。
垂直方向由下向上穿。
1.2.5杆塔分布及分段组合表：见表1-1-1。
1.3施工技术特点：1.3.1抱杆选择：本工程采用外拉线内抱杆或内拉线内抱杆组塔方法施工，按照本工程自立式铁塔的段长及重量，选用Ф150mm×9m长木抱杆，或500×500铝合金抱杆。
1.3.2牵引机械及工器具选择：见表 1—22、作业前的准备及施工条件：2.1铁塔组立前，基础砼应达到设计强度的80%以上，并且通过中间验收转序审批手续同意后方可施工。
2.2施工图纸已到齐，经自审和会审存在问题已落实解决，具备施工条件。
2.3施工永久征地和临时占地手续审批（由建设单位办理），具备施工条件。
2.4工器具经检验并合格，（不合格者不得使用）。
2.5塔材应有厂家合格证，进货后清点数量，并进行外观检验。
3、作业人员资格经年初培训合格具有上岗资质的人员具备铁塔组立资格。
4、组立工序流程图5、施工方法及内容：5.1施工准备5.1.1调查道路运输情况，及塔位周围地形情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、编制依据 (1)二、工程概况、施工范围及工程量 (1)三、施工准备和施工条件 (1)四、综合进度和配合要求 (3)五、施工主要机具及材料 (3)六、主要施工方法和步骤 (4)七、施工质量标准和工艺要求 (9)八、应注意的质量问题 (11)九、成品保护要求 (12)十、安全、环保及文明施工措施和要求 (12)十一、其它需说明问题及附录、附加的各种相关必备内容 (14)一、编制依据1.《电气装置安装工程高压电气施工施工及验收规范》（GB50147—2010）。
2.电气装置安装工程质量检验及评定规程（DL/T5161.1~5161.17—2002）。
3.《国家电网公司基建安全管理工作规定》4.《电气专业施工组织设计》5.《施工组织总设计》6.《质量、职业健康安全、环境管理体系文件》。
（2008年版）7.《电力建设安全工作规程》变电部分。
（2002年版）8.辽宁新创达电力设计研究有限公司设计的图纸9.山东泰开厂家技术文件10.《国家电网公司输变电工程工艺标准库》基建质量【2010】100号11.《国家电网公司输变电工程施工工艺示范手册》（中国电力出版社出版）12.辽宁省电力有限公司72.5千伏及以上气体绝缘金属封闭开关设备管理补充规定13.东北电力建设监理有限公司发行的组合电器安装监理管理办法二、工程概况、施工范围及工程量1. 本工程为220KV阿金变电站新建工程， 220千伏阿金变电站工程本期装设180MVA 主变1台， 220千伏出线2回、7个间隔，66千伏本期出线11回、17个间隔，本期装设1组66千伏10500Kvar电力电容器。
2. 66KVGIS组合电器、66 kV氧化锌避雷器、电容器组安装。
三、施工准备和施工条件1．所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。
2．施工人员要熟知施工项目相关的图纸，对本小组的安装记录要及时审核并收交至班组技术人员。
3．所有施工人员必须明确国网公司下发的质量标准和工艺要求，掌握国网公司的施工规范技术要求。
在厂家的指导下认真施工，听从指挥，服从安排，并做好记录。
4. 组合电器现场安装工作中，制造厂技术人员必须全程在现场施工（含指导施工），并对整个安装工艺和流程承担主体责任，施工单位应严格按照制造厂技术人员的指导进行吊装、运输等配合工作，对配合工作承担主体责任。
5.作业前应做的准备工作及条件材料机具准备：a 主要设备（GIS本体及附件）：由山东泰开电气股份有限公司制造供货。
b 备齐各种常用的安装工机具，并按照制造厂的要求，选用相关工机具及测量仪器。
c 备足安装需要的消耗性材料，如下表：序号名称规格数量用途1 法兰密封胶2kg 涂于法兰密封面与“O”型环上(厂家提供)2 导电接触面电力复合脂2kg 涂于触头的导电面上(厂家提供)3 酒精（分析纯）2箱GIS内部清洁剂4 丙酮（分析纯）2箱GIS内部清洁剂5 清洁白布5kg 清洁GIS内部用6 细砂布600# 200张清洁GIS内部毛刺、划痕7 塑料薄膜2mX30m 封口用d 对SF6气体必须进行相关检测，气体质量应符合安装要求：SF6气体质量标准序号杂质及杂质组合规定值（质量比）1 空气（N2、O2）≤0.05%2 四氟化碳（CF4）≤0.05%3 水分≤8 ug/g4 酸度≤0.3 ug/g5 可水解氟化物≤1.0 ug/g6 矿物油≤10ug/g7 纯度≥99.8%8 毒性生物试验无毒劳动保护用品的准备：序号名称规格数量用途1 工作服（粘帖性）10套施工人员用2 工作鞋10双施工人员用3 薄塑料手套30付施工人员清理盆式绝缘子用5 防毒口罩10双更换添加干燥剂时用技术准备：a 厂家技术负责人、施工技术员应组织作业人员认真学习理解施工图纸、国网公司发行的施工工艺标准及厂家安装说明书，熟悉施工场地。
b 施工图纸已经会审并已交底。
安装前厂家指导人员及技术员及应向全体施工人员进行质量、技术和安全交底。
通过技术交底，使施工人员了解GIS的结构原理、技术性能，掌握其安装、调整的方法和质量工艺要求。
熟悉各种材料、专业工具、仪器的使用方法，对人身、设备安全提出防范措施，避免工作中出现不应有的差错和事故。
c 认真收集厂家技术资料，对制造厂有特殊要求的设备，应尽早作好技术准备。
d 应按照安装图核对土建施工的安装基础、预埋铁件的位置、尺寸及数量。
GIS场地无影响安装的遗留工程，如粉刷、清扫、照明、积水等；符合土建与安装接交的条件。
8 施工现场条件准备：a 作业前，应会同相关部门对建筑工程进行检查，并办理交接手续。
b 安装基础及预埋铁件符合设计要求。
c 具有足够的施工用场地，道路通畅。
d 施工所需用材料搬运到位，临时电源安全可靠。
e 对吊车及吊具进行安全检查，并对吊车地基进行检查，必要时加枕木以确保安全起吊。
f 做好安装作业场所的设备保护工作。
9 GIS设备安装前的检查：a GIS元件的所有部件应完整无损。
b 瓷件应无裂纹，绝缘件应无受潮，变形，剥落及破损。
c GIS元件的接线端子，插接件及载流部分应光洁，无锈蚀现象。
d 各分隔气室的压力值和含水量应符合产品的技术规定要求。
e 各元件的紧固螺栓应齐全，无松动。
f 各个连接件、附件及装置性材料的材质，规格及数量应符合产品的技术规定。
g 密度继电器表应经校验合格。
j 母线和母线筒内壁应平整无毛刺。
四、综合进度和配合要求施工进度根据业主及项目部的工期合理安排施工工期。
序号名称数量序号名称数量1 25T吊车1辆9 30m电源盘2个2 3m人字梯2把10 经纬仪1台3 卷扬机2台11 吸尘器1台4 尼龙吊绳5T 2对12 开口、力矩扳手各2套5 水平仪1台13 真空泵2台6 检漏仪 1台 14 千斤顶2T 6台7 麦式真空计 1台 15 烘箱 1台 85T 链条葫芦4付16试验仪器1套六、 主要施工方法和步骤 1.施工工艺流程图示：2．基础复测验收及办理交接手续：1）依据设计图纸和GIS 厂家说明书，认真复核GIS 基础和主变轴线。
2）用水平仪和经纬仪对GIS 设备基础型钢、预留孔、相关设备的距离进行验收，基础水平误差为±5mm ，用墨斗弹出轴线和基准相轴线。
3． 66kVGIS 组合电气安装1）施工顺序为：1#主变间隔→金营II 线间隔→母联间隔→金营I 线间隔→金邱线间隔→金水线间隔→金城线间隔→1#所用变间隔→预留3间隔→T 工业II 线间隔→T 工业I 线间隔→预留9、10间隔→ⅰ母PT 间隔→ⅱ母PT 间隔→金东线间隔→金大线间隔→预留施工准备 设备运输 基础检查 开关安装设备外观检查真空度试验管母安装SF6气体检查 附件检查附件安装 合格报上级处理不合格 开关调整 充 气 合格不合格 报上级处理交接试验 投入试运13、14间隔→金腰线间隔→预留2#主变间隔→金务线间隔→预留17、18间隔→1#电容器间隔→预留19间隔→预留2#电容器间隔→预留20间隔→抽真空→充气→单体试验→特殊试验→整套调试2）第一个GIS间隔（#1主变间隔）就位找正。
第一间隔安装首先用汽车吊把GIS设备主体吊起送至安装地点，1#主变间隔GIS单元以管母法兰盘中心线找出X轴线，以双管母线中心线找出Y轴线，将母联间隔GIS单元基础中心位置，大致对正地坪所划的中心线，用5吨手拉葫芦和5吨千斤顶进行细小调节，使间隔底盘中心线与基础划定的中心线吻合即与X轴吻合，并且Ⅰ、Ⅱ管母母线中心与Y 轴线吻合,使用水准仪测量Ⅰ管母水平度左右两侧在同一水平线上，用电焊固定。
3）施工检查a导电杆表面的检查与处理：打开导电杆包装，检查表面有无氧化物、划痕、凹凸不平，可采用600目细砂纸将其擦去。
较大的凹凸采用小号三角刮刀将凸出部分轻轻刮去，然后用细砂纸打磨光滑，最后用沾有无水酒精的棉白布抹去表面的氧化膜和油污。
b连接前封闭母线护罩前检查密封圈必须存放在无尘和避光的地方，拆开后检查其表面有否刮伤、裂纹、毛边和杂物，并用手拉动测试是否失去弹性c在连接前作密封处理前要仔细检查密封槽和法兰面是否光洁，有无伤痕，对轻微伤痕可用细砂纸打磨，并用蘸有无水酒精的白布擦净；并擦净密封圈，对大尺寸的密封圈应挽成三道圈擦拭，避免擦拭的拉伸变形。
d 封闭母线安装前要用抹布将表面抹干净，安装前才能将运输盖松掉,并用白棉布和99%的酒精把法兰盘清干净。
4）GIS母线及母线筒对接：a 打开管母线法兰护板，用吸尘器清理管母内部，后用专用测试纸及99%的酒精把管母内部及法兰盘擦拭一遍。
b 导体的电接触镀银面，要用百洁布沿轴线方向进行打磨之表面平滑。
非镀银表面用600号砂纸将异常的凸出部分砂平，然后用沾有高纯度酒精的白布擦拭干净。
c..母线对接：先用卷尺量取导电杆长度，核查尺寸是否符合图纸要求。
再对母线及接头等安装零部件进行清洗，然后对母线管进行清理，所有垃圾灰尘都只能用吸尘器吸净，不能用刷子刷掉。
母线深入到GIS 母线管里的导电座，用手电筒照看是否已对准导电座，并将母线插入到导电座的触指里，用力向前顶入，保证其插入深度。
然后将下一节母线管吊起徐徐向前移动，对正两节母线管的法兰盘，快要合拢时停止前进，检查母线以正确的套入到母线座中，密封环已在密封槽里。
d.. 法兰接口对接：首先用吸尘器吸尘，然后用无水酒精将法兰盘的表面擦拭干净，检查密封环的尺寸是否与法兰盘的密封槽配合，有没有损伤之处。
检查都符合要求。
然后用无毛纸沾无水酒精将密封环洗干净，用2根定位销对准法兰螺栓孔插入，然后用手动葫芦牵引徐徐靠近的一对法兰，将要相遇时，用4根法兰螺栓对称的插入法兰孔，用手拧紧螺帽，把它拧平，然后再将其余的法兰螺栓插进去，用手拧平帽，再用固定扳手拧紧，最后用力矩扳手紧固。
5）其他间隔安装与主变间隔安装相同。
6）套管的吊装：将套管法兰的吊耳用四根尼龙绳挂在汽车吊的吊钩上，在吊钩处加一只2T链条葫芦，套管下端通过尼龙绳挂在链条葫芦上，开始将套管水平吊起离地约1m，慢慢地松链条葫芦，使套管倾斜，当链条葫芦松到套管离地10cm时停止，再用吊车上升1m，链条葫芦再松，如此反复操作，直到套管与地面的夹角跟套管与组合电器上的连接法兰角度相宜为止。
7）吸附剂的更换：a. 在抽真空前，必须对现场安装的气室进行吸附剂更换。
b. 吸附剂更换不能在雨水和相对湿度大于80%的情况下进行，吸附剂从包装箱中取出到装入产品的时间不应超过2小时，更换后应尽快进行抽真空。
c. 装吸附剂的孔的密封及清洁工艺与法兰连接的工艺相同8）充六氟化硫气体a. 将安装完的密封段气室及时抽真空和充气的目的，是为了防止水份进入GIS内部；由于GIS内外之间存在着水蒸汽压力差，因此充入GIS内部的气体压力不能太低。
同时考虑到盆形绝缘子单侧受压能力不高，为此初充气的压力一般为额定压力的一半。
