图纸疑问及设计回复

合集下载

施工图纸设计确认回复模板

施工图纸设计确认回复模板尊敬的_____（设计单位名称）：首先，非常感谢贵单位为我们提供的施工图纸设计方案。

经过我们认真的审阅和研究，现将确认回复情况向贵单位进行说明。

一、总体评价我们认为此次施工图纸设计总体上符合项目的要求和预期，在功能布局、结构设计、施工工艺等方面都进行了较为合理的规划和安排。

同时，图纸的绘制质量较高，标注清晰，能够为后续的施工提供有效的指导。

二、具体意见和建议1、建筑部分（1）在平面布局方面，建议对_____区域的空间划分进行进一步优化，以提高使用效率和舒适度。

（2）关于外立面的设计，我们希望能够增加一些_____元素，以增强建筑的整体美观性和独特性。

（3）对于建筑材料的选用，建议在保证质量的前提下，考虑选用一些性价比更高的材料，以控制项目成本。

2、结构部分（1）对_____部位的结构强度进行核算，确保其能够满足预期的荷载要求。

（2）优化某些梁柱节点的设计，以方便施工和保证结构的稳定性。

3、给排水部分（1）请明确给排水管道的走向和管径，特别是在_____等复杂区域。

（2）对消防栓的设置位置进行再次确认，确保其能够覆盖到所有重要区域。

4、电气部分（1）核实电气设备的选型和容量，以满足项目的实际用电需求。

（2）优化布线方案，减少线路的交叉和过长的敷设。

5、暖通部分（1）对空调系统的制冷和制热能力进行重新评估，确保能够满足室内环境的要求。

（2）优化通风管道的布置，避免对空间造成过多的占用。

三、其他事项1、请贵单位在收到本回复后，尽快对上述意见和建议进行研究和修改，并在_____个工作日内提交修改后的施工图纸。

2、在修改过程中，如有任何疑问或需要进一步沟通的事项，请及时与我们联系。

3、我们期待贵单位能够按照修改后的施工图纸进行后续的设计深化工作，确保项目的顺利推进。

再次感谢贵单位的辛勤工作和付出，相信在我们双方的共同努力下，本项目一定能够取得圆满成功。

＿____（建设单位名称）＿____年_____月_____日。

施工方图纸会审意见答疑

施工方图纸会审意见答疑
1、问：人工湿地管线布置非标弯头管件调整为标准弯头；
答：可以通过标准弯头管件进行现场切割，变换角度调整；
2、问：罗茨风机的放置位置调整到树林里，远离居民区；
答：风机位置放在1#钢坝河堤旁边树林位置
3、问：缺少电气管线布置平面图和控制箱电气图纸，确定永久用电接电位置；
答：初步确定永久接电位置放在烟雨大酒店位置，补充电气管线布置平面图和控制箱电气图纸；
4、问：人工湿地的安全防护，挡墙增加护栏，进水渠增加盖板；
答：可以在挡墙顶端加上不锈钢护栏，小区湿地的进水渠铺设不锈钢盖板;
5、问：1#和2#边坡湿地河堤加高处，素砼改成钢砼结构，增加强度；
答：可以考虑添加钢筋结构；
6、问：根据村委会建议，组合湿地位置调整，出水渠侧向斜坡推移6m,进水渠那侧往绿色围栏外侧平移5m；
答：平面布置图根据情况调整。

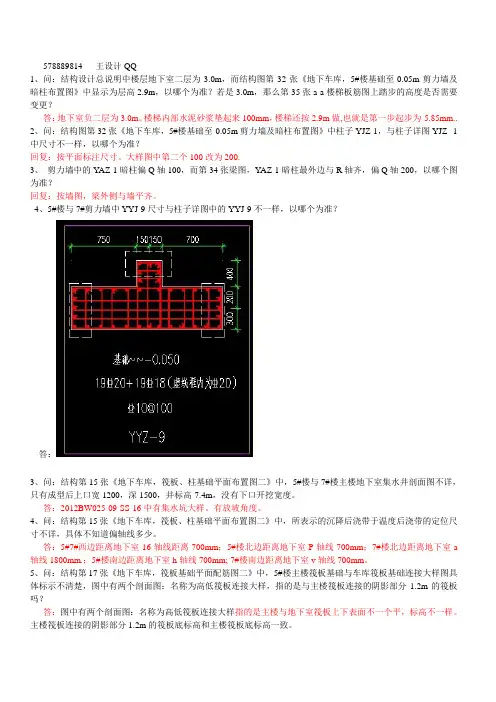

5#、7#楼图纸疑问1 (回复)

578889814 王设计QQ1、问：结构设计总说明中楼层地下室二层为3.0m，而结构图第32张《地下车库，5#楼基础至-0.05m剪力墙及暗柱布置图》中显示为层高2.9m，以哪个为准？若是3.0m，那么第35张a-a楼梯板筋图上踏步的高度是否需要变更？答：地下室负二层为3.0m。

楼梯内部水泥砂浆垫起来100mm，楼梯还按2.9m做,也就是第一步起步为-5.85mm..2、问：结构图第32张《地下车库，5#楼基础至-0.05m剪力墙及暗柱布置图》中柱子YJZ-1，与柱子详图YJZ--1中尺寸不一样，以哪个为准？回复：按平面标注尺寸。

大样图中第二个100改为200.3、剪力墙中的YAZ-1暗柱偏Q轴100，而第34张梁图，YAZ-1暗柱最外边与R轴齐，偏Q轴200，以哪个图为准？回复：按墙图，梁外侧与墙平齐。

4、5#楼与7#剪力墙中YYJ-9尺寸与柱子详图中的YYJ-9不一样，以哪个为准？答：3、问：结构第15张《地下车库，筏板、柱基础平面布置图二》中，5#楼与7#楼主楼地下室集水井剖面图不详，只有成型后上口宽1200，深1500，井标高-7.4m，没有下口开挖宽度。

答：2012BW025-09-SS-16中有集水坑大样。

有放坡角度。

4、问：结构第15张《地下车库，筏板、柱基础平面布置图二》中，所表示的沉降后浇带于温度后浇带的定位尺寸不详，具体不知道偏轴线多少。

答：5#7#西边距离地下室16轴线距离700mm；5#楼北边距离地下室P轴线700mm；7#楼北边距离地下室a 轴线1800mm.；5#楼南边距离地下室h轴线700mm; 7#楼南边距离地下室v轴线700mm。

5、问：结构第17张《地下车库，筏板基础平面配筋图二》中，5#楼主楼筏板基础与车库筏板基础连接大样图具体标示不清楚，图中有两个剖面图：名称为高低筏板连接大样，指的是与主楼筏板连接的阴影部分1.2m的筏板吗？答：图中有两个剖面图：名称为高低筏板连接大样指的是主楼与地下室筏板上下表面不一个平，标高不一样。

01 图纸疑问(0729版图纸疑问(设计答复)咨询公司提出的问题

万科云二期土建图纸疑问20150729版图纸(设计答复)一.土建结构部分：1、C1栋图号ST-20，图名为“C1栋三层梁配筋平面图”，位置C1-6交于C1-C的连梁（LL）没有截面尺寸及上部纵筋。

答复:包含在右边KL3七跨中间.2、C2栋图号ST-26，图名为“C2栋天面层梁配筋平面图”，位置2-12交于2-C的连梁（LL）没有截面尺寸答复:同上3、C1栋图号ST-31，图名为“C1栋天面层梁配筋平面图：梁L1没有配筋信息答复:补充配筋信息4、C1栋图号ST-31，图名“C1栋屋面层梁配筋图”框架柱KZa、KZb没有配筋信息答复:补充配筋信息5、C3栋，图号为ST-09，图名为“C3#办公楼天面层梁配筋图”，无红色箭头处柱子配筋。

C4C5栋天面层同样没柱子配筋。

答复:补充配筋6、C1栋所有结构布置平面图构造柱GZ1\GZ2\GZ3\GZ4\GZ5\GZ6没有配筋信息答复:补充配筋信息7、C1栋图号ST-30，图名“C1栋天面层结构布置及板配筋平面图”截图红圈区域是否漏板答复:核实后答复8、C1栋图号“2/STW-01及12/STW-05”墙身大样图显示走道位置存在板，而板结构平面图却没有显示这部分内容答复:补充配筋9、C1栋图号“ST-28”，图名“C1栋七～十二层梁配筋平面图”，红色箭头所指的轮廓线是否是梁，若是请说明梁的尺寸及配筋信息.答复:没有梁,补充折板大样.建筑部分：1、C1栋建筑图上未标明消防栓尺寸信息答复:补充尺寸,首二层2.4高.2、C1栋二层以上建筑平面图LC1819/LC1818门窗大样图尺寸与墙身大样图尺寸对应不上。

同样，C2栋同样位置门窗大样对不上墙身大样。

答复:回去修改检查3、 C1栋图号AR-1#-02，图名“C1栋二层平面图” 轴C1-5交于C1-G 位置窗LC0919/LC0915 门窗大样尺寸与墙身大样图11/C1-5尺寸不一致，以哪个为准.同样，C2平面图中3~11层2-5轴与2-G 轴相交位置窗与大样不符合。

图纸疑问(答复)

创客中心图纸疑问土建部分地库答疑1、本工程土方标高是否按设计室外地坪进行计算，是否考虑外运?若考虑运距按多少考虑？答：运距5km。

2、场地内是否有三通一平的工程量需要计入。

答：计入。

3、沉降观测点设置及沉降观测费是否需要计入清单？答：计入。

4、是否有甲供材料？答：没有5、地下室埋深超过5m，是否计取深基坑支护费？如计入，如何计取？答：按施工规范要求计入。

6、建筑图纸设计设计踢脚线，是否所有房间均设置，高度是否为120mm？答：高度100 mm，对应房间见图纸建施-4（装修一览表）。

7、地下室顶板防水给了两种做法，一种道路区域，另外一种为种植区域，图纸无法区分两块区域，是否统一按照种植区计入，另种植区域排水层未给明做法。

答：可以按种植区域做防水，排水层参照屋面图集做法（见03J201-2第21页第一种做法）。

8、筏板基础外侧是否做240mm厚砖胎膜，砖胎膜材质是否为煤矸石实心砖，M5水泥砂浆砌筑答：筏板基础外侧做砖胎膜，可以采用M5水泥砂浆砌筑煤矸石实心砖。

9、风井及楼梯屋面做法参照图集03J201-2-W15/G2，图集中防水材料未定，是否选择3mm厚改性沥青防水卷材。

答：可以10.地下室内墙白色涂料饰面基层是否需要做2遍白水泥腻子？答：可以11、通风机房、水泵房墙面设计为膨胀珍珠岩吸声板墙面，请明确具体做法及吸声板厚度。

答：答：参照图集做法（参照03J502-1第G03页做法）。

12、建筑说明中注明汽车坡道做吊顶，但建筑做法表中注明的为通风机房和水泵房做吊顶，请明确汽车坡道顶是否需要做吊顶，另外请明确吊顶材质是什么，是否为石膏板？答：坡道处取消吊顶做法，其它按图施工。

13、人防门是否在本次招标范围内。

答：计入。

14、结构图17交G轴处显示有积水坑，建筑图没有，以哪个为准答：见地下室平时及人防图（最新发的）15、建筑平面图中好几处扩散室门无编号，是否同其他扩散室门为：BMH8000-15答：见节点大样图，另地下室新图修改较多，请见新图见500.487.04建2-5。

施工图审图意见及回复总结

施工图审图意见及回复总结一、1. 教学楼屋面大跨度梁应进行挠度及裂缝验算，并补充计算书。

2. 教学楼五层大会议室活荷载 2.0kN/m2偏小，建议按4.0kN/m2考虑。

3. 教学楼屋面活恒荷载5.8kN/m2偏小，应进行复核，尤其对大跨度结构，应确保恒荷载取值大于实际荷载。

4.《工业建筑防腐蚀规范》第4.9.4条要求桩基混凝土的耐久性要求“井桩不小于C35，桩身混凝土水灰比不宜大于0.45，抗渗等级不应低于S8。

”5. KZ10为单跨框架柱，其抗震构造措施应比一级更严格。

建议加大其配筋，且箍筋不小于Φ12@100。

6. 楼梯间两侧支承TZ的框架梁其配筋应加强，箍筋应全长加密，腰筋应按抗扭钢筋设计，且应加强。

（各层梁均同）7. 等高井字梁交接处其中短跨方向的箍筋应贯通节点区域设置。

8. 大跨度井字梁应进行挠度及裂缝验算，并补充计算书。

9.支承井字梁的边梁应在计算时梁扭矩折减系数应取0.8~1.0，修改后重新计算并复核原设计是否满足要求，并补充计算书。

10. 支承井字梁的边梁截面为300x1200，建议适当加宽。

11. 井字部分屋面板配筋建议适当加强。

12. 框架柱中直径较大的钢筋宜设在角部。

13. 据勘察报告，场地为Ⅲ级（严重）自重湿陷性场地，最大湿陷深度5.5m，地基处理应按《湿陷性黄土地区建筑规范》GB50025-2004第6.1.5条第3款进行；基础设计说明2.1地基处理采用整片土垫层应为灰土垫层；按《湿陷性黄土地区建筑规范》GB50025-2004补充使用和维护措施。

14. C轴雨篷板板顶?8@150偏小，建议改为?8@100。

15.梯柱TZ主筋采用HRB335级，应同主体结构HRB400级。

二、（文昌）1.桩基采用静载试验检测承载力时，检测数量应不少于总桩数的1%，且不少于3根。

2. D轴框架梁与剪力墙平面外交接处应在剪力墙上设置扶壁柱。

3. 房屋高度8.70m，地下室与5#、7#楼连为一体，其桩基设计等级应为乙级。

(整理)图纸会审问题及回复

金科开县开州城一期图纸会审纪要一、通用部分(开州城一期)1、洋房5～10#楼进户门需要向电梯井方向平移100mm。

2、所有洋房和高层外门、洞口原高度为2500mm的均改为2300mm高，不带亮子。

3、洋房A5-A9号楼三层平面阳台、露台标高统一，栏杆高度统一，补充大样图。

答复：同意修改，将阳台，露台标高统一为6.000。

阳台为非保温部位，现场用陶粒混凝土回填，保证完成面标高同露台一致，阳台栏杆提高同露台栏杆，做法同露台栏杆做法。

4、洋房5～9#主卧室外空调机位两端的装饰小墙做法更改如下：5、所有屋面（车库顶种植屋面除外）将防水层改为1.5mm厚聚氨酯涂膜防水。

6、12~15号楼9.000标高处墙身立面线子，补充大样如下图。

7、A2-4号楼单元入口门改为BM1830，现场预留门洞口详见后补图。

8、所有屋面檐口线条造型按建施图执行，并洋房5～9#结构施工图第15页檐口大样2更改如下：9、一期工程所有电梯底坑水平施工缝增加防水要求，详上图：10、由于新一级钢HPB300市场采购困难，且根据相关文件HPB235钢筋仍有一年的使用过渡期，因此本工程(开州城一期)一级钢仍采用HPB235,请设计复核是否需要作配筋加强。

答：因结构新规范已无HPB235这个钢种，所以图中的一级钢均为HPB300，在不影响相关验收的情况下，若确因市场不容易采购，需使用HPB235，应作配筋加强。

经设计院复核设计后，仅部分配筋需作加强，具体需加强部位及加强作法见附图。

11、洋房5～9#后浇带改为膨胀加强带,平面定位及尺寸同原有后浇带。

膨胀加强带做法如下: a、板筋(后浇带短向)增加50%;b、加强带内ZY外加剂掺量为12%;c、砼强度提高一级。

12、根据初设总图报园林后的意见，对施工图总图进行修改。

答复：设计补蓝图。

13、高层C、C’、E户型厨房烟道放到灶台转角处，以利于厨房布置。

答复：同意修改，布置如下图，现场施工注意相应厨房污水管位置调整。

改造工程图纸疑问及优化建议

改造工程图纸疑问及优化建议第一篇：改造工程图纸疑问及优化建议帝斯曼改造工程图纸疑问及优化建议1、根据《混凝土结构图设计规范》10.6.1可知，粘钢厚度不应大于5mm，本方案梁底粘钢厚度均大于5mm（容易造成空鼓）。

2、U型箍粘钢的厚度，规范中为4-5mm厚度，图中存在10mm 厚的箍板，U型箍的宽度，端箍不应小于加固钢板宽度的三分之二，图中梁宽为300mm，端箍宽度为5mm。

3、全梁加固部分700mm高的梁，10mm厚的U型箍上部根据规范要求是否需要设置钢压条。

4、箍板净距不应大于《混凝土结构设计规范》规定的最大箍筋间距的0.7倍且不大于梁高的0.25倍，10mm厚箍板间距为300mm。

5、采用1:2水泥砂浆抹灰面前，是否在钢板表面铺设钢丝网片再进行抹灰？如若不是，请告知具体施工方法。

6、梁底钢板宽度图中未做明确标注。

7、图中L-1及L-4梁的处理方法，是需要拆除原砼梁后植筋，还是增大梁截面的方法施工，然后再进行加固？没有大样图纸，没有明确的增大面积的尺寸，未体现出具体的施工做法。

8、改造后配筋图纸，没有前面的原结构图纸，到底会有哪些变化？变化是怎么的？没有在图纸中体现出来，无法核对。

9、加固梁具体长度没有明确，需如KL-1（一跨）、KL-2(一跨)、KL-3(一跨)、KL-5(二跨)、L-3(二跨)、L-4(二跨)表达明确，便于施工单位对位置的确定及工程量的计算。

10、“梁全加固详图”中底板灌注胶是否采用灌注胶（环氧树脂胶），结构胶太粘稠无法后灌注。

11、“梁全加固详图”中支座处加固详图是否参考“楼层框架梁与框架柱锚固大样”中梁顶加固节点？12、因方案中梁底包钢做法较为繁琐，具体做法能否采用《混凝土结构加固设计规范》（GB-50367-2006）中第八章中所介绍的外粘型钢加固法？13、次梁示意图中梁底黏贴钢板厚度与B-B剖面图不一致（梁面与梁底的厚度等）。

14、梁包钢弯矩节点是否可参考大样图1？15、加固的时候处于梁上部的墙体，可否拆除部分墙体进行加固？对承重结构是否有影响？ 16、1-1剖面与A-A剖面表示的不一致（对拉螺栓）。

图纸疑问回复20100402

2010年4月2日会议施工问题设计回复如下：
1、关于排风口、烟道口、水管井、预留口等事宜。

回复：施工单位现场量好尺寸给设计修改图纸。

2、C1537、C1233平面尺寸与大样不对。

C1015、C1210无大样图，12轴交1/R～
R轴此窗是否施工，尺寸窗台不详？
回复：暂时没决定是否做窗，建施图还在修改中。

3、四层M～N交1/2轴卫生间无大样图。

回复：建施图修改中。

4、四层圆型电梯间是否保留，现梯间对五层钢梁影响需拆除。

回复：保留。

建筑、结构施工图修改。

5、T5梯间关于N轴交1/2、3轴两条柱是否可以保留？
回复：结构师未有答复。

6、现四层车道口A轴交6～9有反梁，如何处理？
回复：结构师回复施工单位自行解决。

7、窗铝合金材料，玻璃厚度，颜色的要求？
回复：留待四期建筑一起考虑。

8、四—六层1’～9’栏杆大样？
回复：无栏杆，砌墙，建筑出图。

9、有关水电、空调、消防等预留套管的要求（水电消防等施工图）
回复：水电、消防、空调施工图在出。

10、防雷系统连接？
回复：防雷图过两天可出。

图纸疑问及设计回复

图纸疑问及设计回复工程名称：平阳县下厂鱼港扩建工程一、码头、栈桥部分:1、图纸PYXC-JG-2018-36说明10，超声波检测需要预埋声测管，但声测管直径及长度未设计？回复：声测管采用外径50mm，壁厚2.5mm，长度与灌注桩长度相同。

3根2、灌注桩超声波检测费、灌注桩钻芯取样检测费是由建设单位出还是施工单位出？回复：施工单位3、图纸PYXC-JG-2018-13边纵梁ZL1图纸给出4.35m3/根，46根梁现浇砼三分段合计40.3m3。

实际按图纸计算=(1.1*0.5+0.15*0.15+0.15*0.15/2)*6.2=3.619m3/根，现浇砼=0.5*0.35*6.2*46=49.91m3。

请设计复核。

回复：ZL1计算=(1.1*0.5+0.15*0.15+0.15*0.15/2)*6.2=3.619m3/根，现浇砼=0.5*0.26*6.2*46=37.076m34、图纸PYXC-JG-2018-12中纵梁ZL2图纸给出4.55m3/根，54根梁现浇砼三分段合计40.3m3。

实际按图纸计算=(1.1*0.5+0.15*0.15*2*2+0.15*0.15/2*2)*6.2=3.829m3/根，现浇砼=0.5*0.35*6.2*54=58.59m3。

请设计复核。

回复：ZL2计算=(1.1*0.5+0.15*0.15*2*2+0.15*0.15/2*2)*6.2=3.829m3/根，现浇砼=0.5*0.26*6.2*54=43.524m35、图纸PYXC-JG-2018-14~16与图纸PYXC-JG-2018-12~13现浇纵梁配筋图是否重复？回复：没有重复，图纸PYXC-JG-2018-12~13中现浇部分主要是针对分段处以及两边的现浇。

6、图纸PYXC-JG-2018-25，楼梯砼无混凝土强度标号，砼用量17.28m3是否含了支撑梁XLXL量。

回复：楼梯砼为C40。

砼的用量不含XLXL，XLXL的砼用量在楼梯支撑梁配筋图中单独计算。

图纸答疑30回复

图纸答疑（30）
1.结施22中，LL1、LL2双连梁如何布置？
回复：补修改通知
2.结施22中，暗梁大样中箍筋间距φ8@100/200、φ8@150（2）请
确认选那种？
回复：采用三级钢8@150
3.结施40中，1-9～2-D位置已有LL2，此位置钢筋标注是什么意思？回复：在结施40此处取消
结施40中，KL41（5）跨应改为（4）跨；在1-3轴支座位置4φ25请确认一下是否正确？（因通长筋是φ20）
回复：此处采用6根三级钢20 替换
4.结施40中，1-A轴线交1-5、1-6、1-7的XL位置，9φ20 7/4,
是否改9φ20 5/4。

回复：是 5/4
5.建施J-26中，楼梯3负一层平面大样图，在变配电室、前室各少
二道墙，（见建施J-06地下一层平面图）
回复：以J-06为准
6.建施J-26中，楼梯3大样负一层平面，1-E轴线FM乙1521的门
垛墙跟建施J-06位置刚好相反，请确认。

回复：以J-06为准
7.结施40中，KL10（3A）支座4φ18及3φ18是否标注正确，请确
认；
回复：4φ18改为3根三级钢22，3φ18改为2根三级钢22
结施08中，柱墙说明第一条，柱、外墙及人防墙混凝土等级C50，是否是抗渗等级？
回复:采用P6抗渗混凝土
8.结施40中，KL32（1） L37（1） L36（1）为反梁。

（见建施J-07
中，5-5车道大样）
回复：是反梁
13.图纸中所有钢筋都必须带E的抗震钢筋。

回复：必需采用带E抗震筋
14.基础墙柱插筋是否伸入承台底。

弯钩6d
回复：是。

设计图纸疑问回复

设计图纸疑问回复
一、地库部分
1、如下图所示，此处指示标牌规格是多少？
答：直径400圆标牌。

2、如下图所示，30#楼入口指示牌的规格是否和车库出口指示牌规格一致，如不是，请提供具体规格。

答：一致。

3、如下图所示，此处黄色热熔漆规格不明确。

答：参考黄色热熔线做法，总尺寸5mX5m。

4、如下图所示，减速带图示中没有做道墙边，请确认是否做到墙边？答：做到墙边。

5、如下图所示，广角镜是否在本次招标范围内，如是，请提供规格做法。

答：在招标范围，采用45cm抗撞击软面镜受压回弹镜面，安装高度1.5m。

6、如下图所示，00#楼指示牌规格是否和电梯楼梯指示牌规格一致。

答：是。

7、如下图所示，导向牌规格是多少？
答：250X400。

二、道路部分
1、图纸中设计中有成品道路减速带，但无做法及规格，请确认。

答：参照地库减速带规格、做法。

建筑图纸疑问设计回复

地下室顶板结构外侧按原设计理念，将轻骨料施工至建筑地面基层。

但由于该部位存在市政综合管线，导致轻骨料找坡无法按照原设计施工。

建议该部分轻骨料找坡层厚度按反梁浇平，再施工上部防水层。

之后对于种植区域先埋设综合管线再回填土；对于铺装区域先埋设综合管线进行回填土，再浇筑12cm厚C30混凝土垫层，内配双层双向10@200钢筋网片，最后铺装面层石材。

公交车、短途车、CD区入口大厅，参见原设计建筑说明4中顶板1做法，面层为沥青，需采用压路机压实，但沥青下部为6cm刚性层及10cm厚挤塑板，在巨大的轮压作用下刚性层会压坏。

建议该区域做法取消原挤塑板保温层，并采用轻骨料混凝土找坡（直接找坡至刚性层底部），再浇筑12厚C30混凝土刚性垫层，内配双层双向
10@200钢筋网片，上部再铺沥青，地面标高不变。

由于保温取消，需改为内保温，即下部无顶棚8做法的区域若为吊顶则加做顶棚8，若为涂料则改为顶棚8，厚度请设计进行复核。

图纸疑问及设计回复

实际按图纸计算=(1.1*0.5+0.15*0.15+0.15*0.15/2)*6.2=3.619m3/根，现浇砼=0.5*0.35*6.2*46=49.91m3。

请设计复核。

实际按图纸计算=(1.1*0.5+0.15*0.15*2*2+0.15*0.15/2*2)*6.2=3.829m3/根，现浇砼=0.5*0.35*6.2*54=58.59m3。

请设计复核。

6、图纸PYXC-JG-2018-25，楼梯砼无混凝土强度标号，砼用量17.28m3是否含了支撑梁XLXL量。

回复：楼梯砼为C40。

砼的用量不含XLXL，XLXL的砼用量在楼梯支撑梁配筋图中单独计算。

(整理)图纸会审问题及回复

金科开县开州城一期图纸会审纪要一、通用部分(开州城一期)1、洋房5～10#楼进户门需要向电梯井方向平移100mm。

2、所有洋房和高层外门、洞口原高度为2500mm的均改为2300mm高，不带亮子。

3、洋房A5-A9号楼三层平面阳台、露台标高统一，栏杆高度统一，补充大样图。

答复：同意修改，将阳台，露台标高统一为6.000。

阳台为非保温部位，现场用陶粒混凝土回填，保证完成面标高同露台一致，阳台栏杆提高同露台栏杆，做法同露台栏杆做法。

4、洋房5～9#主卧室外空调机位两端的装饰小墙做法更改如下：5、所有屋面（车库顶种植屋面除外）将防水层改为1.5mm厚聚氨酯涂膜防水。

6、12~15号楼9.000标高处墙身立面线子，补充大样如下图。

7、A2-4号楼单元入口门改为BM1830，现场预留门洞口详见后补图。

经设计院复核设计后，仅部分配筋需作加强，具体需加强部位及加强作法见附图。

11、洋房5～9#后浇带改为膨胀加强带,平面定位及尺寸同原有后浇带。

膨胀加强带做法如下: a、板筋(后浇带短向)增加50%;b、加强带内ZY外加剂掺量为12%;c、砼强度提高一级。

12、根据初设总图报园林后的意见，对施工图总图进行修改。

答复：设计补蓝图。

13、高层C、C’、E户型厨房烟道放到灶台转角处，以利于厨房布置。

答复：同意修改，布置如下图，现场施工注意相应厨房污水管位置调整。

关于图纸疑问的回复

关于图纸疑问的回复2011年12月09日收到郑州自来水投资控股有限公司水厂深度处理改造项目部转发河南省第一建筑工程集团有限责任公司给我院的《图纸疑问》，现对其中涉及设计方面的内容回复如下：一、加药间1、在WC111C-03中说墙孔洞（包括门窗）上方均设置GL、具体做法见结构设计施工总说明，但是在结构设计总说明中并没有找到GL做法，请给出具体做法。

回复：GL做法参见结构设计总说明3.4.4.5。

2、JL4底标高？JL4下有无垫层？回复：JL4底标高和垫层厚度参见WC102C-01“基梁配筋示意图”。

3、WC111A-01中长2600mm的设备基础没有宽度，请给出具体宽度。

回复：已补充，为1600mm。

4、200*200管沟没有具体长度？回复：与工艺图一致，加药管沟应为300×300，室内管沟长度为10.26m，由于总图尚未确定，室外管沟长度暂按50m估列。

5、400*200加药管沟没有具体长度，延伸到室外多少米？回复：与工艺图一致，加药管沟应为400×300，室内管沟长度7.60m，由于总图尚未确定，室外管沟长度暂按50m估列。

6、150*200排水沟没有具体长度，请给出具体长度。

回复：室内排水沟长3.90m。

7、建筑说明中楼地面做法环氧砂浆地面做法详见05J90947A/LD50，但图集中并没有给定具体的坡度以及坡度方向，请给出具体的坡度及方向。

回复：环氧砂浆地面做法详见05J90947A/LD50，坡度方向坡向集水坑或排水沟，坡度0.5％。

二、沉淀池1、伸缩缝处无详图，另外排泥槽壁伸缩缝处外凸部分无尺寸，无配筋。

回复：伸缩缝详图见结构设计总说明2.11；排泥池详见WC101C-11。

2、砼壁板拉筋如何设置？回复：设计图纸不表示，为施工措施，可参照平法图集。

3、图WC101-0中<b-b>剖无剖面图。

回复：补充，详见附图。

4、图WC101-05中<A-A>剖混合井标高0.95处150厚板无结构配筋。

上和城5、6号楼图纸疑问回复-

上和城5、6号楼图纸疑问回复0804建筑结构问题：1.结构图6中，筏板底面和顶面上下排钢筋配筋标识不清。

回复：图中有筏板底面和顶面上下排钢筋配筋标识，按图施工。

2.结构图6中，1-1、2-2剖底标高为-8.03，筏板厚1.4米，与坑底标高为-6.7不符。

回复：坑底筏板是降下去的，原设计无误，按图施工。

3.结构图7中问题同上。

回复：坑底筏板是降下去的，原设计无误，按图施工。

4.结构图8中，4轴交1/J轴处柱子无编号。

回复：应为YAZ1。

5.结构图12中，RFQ1、Q3、Q4在-1.200处暗梁配筋及高度不详。

回复：按下图施工：6.结构图8中，4轴交1/K处YJZ14与12轴交1/K处YJZ14东西向是否在同一轴线上。

回复：是。

7.结构图8中，6轴、9轴交A至C轴墙北面距C轴是多少？H轴交2/1轴YJZ3与详图不符。

回复：本问起前面提问不详，后面YJZ3另出变更。

8.结构图8中，6轴、9轴交E轴处YJZ6偏轴是80MM吗？回复：E轴以上应为180mm。

9.结构图10中防爆电缆井按图集07FG01-81页中H和h的高度怎么确定。

回复：建施图按图集07FJ02第103页WDJ1010施工，H为1800，h为500。

10.结构27中，A轴外交6轴、9轴处无节点详图及配筋。

回复：依结施27中GB2施工，墙端伸出改为300mm，6Φ8改为4Φ8。

11.建施10中，2节点、3节点上下固定梁无配筋图；下固定梁高度与结施图此处梁高不符；上固定梁的截面尺寸及配筋？回复：补充结构变更12.结施51中，楼梯剖面地下室休息台为-3.18，建施为-2.8？回复：-0.030以下楼梯及平台标高、尺寸以建筑为准，配筋以结构为准。

13.结构9中，AZ1、AZ2标高与平面不符。

回复：顶标高为至此处休息平台板。

14.建施1中，1/2轴交1/J轴处集水坑无定位尺寸。

回复：未注明集水坑距离相邻墙面30015.结构12图中，MD1剖面下门槛标高及上门槛标高有误。
