实验三 四种常用开关量传感器的使用
开关量传感器原理及应用
开关量传感器原理及应用开关量传感器，顾名思义，是一种用于检测或测量开闭状态的传感器。
它可以实时感知并输出二进制信号，通常是0和1，分别表示开和关的状态。
开关量传感器的工作原理可以归纳为物理接触和非接触两种类型。
物理接触型开关量传感器的原理相对简单，它通过物理接触来感知开闭状态。
在传感器的触发器部分，通常会安装一个弹簧或其他机械构件来实现开关的闭合和断开。
当待测物体接触开关处的活动部分时，开关闭合导通，输出高电平信号1；当断开接触时，开关断开断电，输出低电平信号0。
物理接触型开关量传感器具有结构简单、稳定可靠的特点，广泛应用于安全门、电梯限位、自动化生产等场合。
非接触型开关量传感器则是通过非接触方式来感知开闭状态，主要有光电传感器和磁敏传感器两种。
光电传感器利用光线的传播和遮挡来感知目标运动或干扰物的存在，包括反射式光电传感器和透射式光电传感器。
在反射式光电传感器中，发光二极管发出红外线照射至接收器，当被测物体遮挡光束时，接收器接收不到信号，输出低电平信号0；当物体不再遮挡光束时，接收器接收到信号，输出高电平信号1。
透射式光电传感器则通过发射端和接收端相互对射，当物体进入光束之中时，光线被遮挡，接收端输出低电平0，反之输出高电平1。
磁敏传感器利用永磁体和敏感器之间的磁场相互作用来感知开闭状态，包括霍尔传感器和磁簧开关。
在霍尔传感器中，当永磁体靠近霍尔元件时，感应到的磁场会使霍尔元件输出高电平信号1；当永磁体远离霍尔元件时，磁场减弱，霍尔元件输出低电平信号0。
磁簧开关类似于物理接触型传感器，它具有一个可动和一个固定的磁性触发体，当两者接近时触发体磁场感应，输出高电平1；当两者分离时，触发体磁场减弱，输出低电平0。
开关量传感器在工业自动化、仓储物流、安防监控等领域有着广泛的应用。
在自动化生产中，开关量传感器常用于物料的检测和定位，如传送带上是否有物料通过、机器手臂的限位等。
在仓储物流中，开关量传感器用于货物的计数和识别，如自动货柜的开闭状态检测、货物在输送线上的跟踪等。
开关量传感器.
维护维修
• 安装前仔细阅读说明书，禁止非专业人 员移动或损毁传感器； • 绿灯不亮：电源故障或接线错误 • 被测设备运转时红灯不亮：灵敏度低或 电路故障； • 被测设备停运时红灯亮：传感器灵敏度 高或电路故障； • 分站收不到信号：传输距离太远；
风门开闭传感器（KG92—1）
安装
• KG92—1风门传感器的主机安装在被 测风门的门框上，然后将磁铁安装在活 动门上，磁铁与主机的距离为（20— 40mm），安装完毕后，推拉活动门， 此时主机的状态指示灯动作即工作正常。
（出厂时设定） – B、 灵敏度适中：拨码1至ON位，2至2位，适于电流10A— 20A设备； – C、 灵敏度最低：拨码1至1位，2至ON位，适于负载电流大于 20A设备
ห้องสมุดไป่ตู้ 安装与使用（二）
• 卡固电缆，安装好传感器； • 检查传感器信号红灯指示状态与设备开 /停状态是否相符，分站，中心站显示的 状态与设备开/停状态是否相符。
开关量传感器
设备开停传感器（KTC—90）
• 工作原理：通电导体周围有磁场，通过 测试电缆周围有无磁场来确定有无电流 通过，鉴别设备开停状态；
安装与使用（一）
• 将分站的电源+18V和信号线分别与传感器电缆线的红、 白线或黄线相连，此时电源指示绿灯亮，表明电源输 入正常； • 将负荷电缆卡入传感器感应部位，在被测设备开时， 信号指示红灯亮；在被测设备停时，信号指示红灯灭， 表明传感器信号正常。否则须通过电路板上的两位拨 码开关调节传感器的感应灵敏度，拨码位置对应灵敏 度如下： – A、 灵敏度最高：拨码1、2至12位，适于负载电流≤10A设备。
使用前的准备
• 接线 ：两线制时：红色线（恒流输出或 常开）（电缆插头1号口）；白色或黄 色线，恒流输出或常闭（电缆3号口）。 蓝色及绿色（电缆2、4号口）不使用；
测量仪器使用方法
测量仪器使用方法测量仪器的使用方法测量仪器是科学研究、工程设计和制造等领域必备的工具之一、无论是进行物理实验，还是进行工程测量，都需要使用不同类型的测量仪器。
下面将以常见的几种测量仪器为例，介绍它们的使用方法。
一、万用表万用表是一种用于测量电流、电压和电阻的仪器。
使用方法如下：1.首先，将挡位选择到适当的测量范围，以避免测量数值过大或过小超出仪器的测量范围。
2.如果要测量电压，将测量引线的红色插头连接到电压测量插孔(通常标有V)，黑色插头连接到公共接地插孔。
3.将红色探针连接到需要测量的电压点，黑色探针连接到电压共接地点。
4.打开仪器电源，读取显示屏上的测量值。
5.如果要测量电流，将电流测量插针插入正常使用的正负极间。
6.如果要测量电阻，选择适当的阻值档位，将两个测量引线分别接在待测电阻的两端。
二、示波器示波器是一种用于观察和测量电信号波形的仪器。
使用方法如下：1.首先，将示波器和待测电路正确接入。
通过选择适当的微调和电压调节旋钮，调整示波器的波形显示。
2.打开示波器的电源开关，调节时间控制旋钮，使波形出现在屏幕上。
3.通过调节水平控制旋钮改变波形的水平位置。
4.通过调节垂直和亮度控制旋钮，使波形变得清晰可见。
5.如果需要测量波形的幅度、频率等参数，可以通过示波器的测量功能进行测量。
三、光度计光度计是一种用于测量光的亮度、光强和透射率等参数的仪器。
使用方法如下：1.首先，打开仪器电源，将一块参照样品放入装置中，设定为0测量值。
2.按照仪器的使用说明调整参数，如测量波长、测量范围等。
3.将待测样品放入仪器中，读取仪器上显示的测量值。
4.如果需要进行多次测量，注意先放入参照样品，再放入待测样品，以确保准确性。
四、热量计热量计是一种用于测量物质的热量传递和热容量的仪器。
使用方法如下：1.首先，根据待测物质的特性选择适当的热量计，并校准仪器。
2.将待测物质放入热量计中，并将热量计与外部热源以及冷水源连接。
物理实验技术中常见仪器的使用指南
物理实验技术中常见仪器的使用指南引言：物理实验是探索自然规律的重要方法之一，而在进行物理实验时，合适的仪器的运用和正确的使用，将直接关系到实验的准确性和结果的可靠性。
本文将介绍物理实验中常见的仪器的使用指南，以便读者能够更好地掌握这些仪器的操作技巧。
一、万用表（Multimeter）万用表是物理实验中常见的测量电压、电流、电阻等物理量的仪器。
在使用万用表测量电压时，应首先将万用表的旋钮拨到“V=”位置，然后连接电路，将红表笔与待测电压的正极相连，黑表笔与负极相连。
在测量电流时，应先将旋钮拨到“A=”位置，再将待测电流的电路中断，将黑表笔连接到负极，红表笔连接到与负极相连的电路中。
在测量电阻时，旋转万用表的旋钮至最大电阻量程，将电阻的两端连接至万用表的黑红表笔上，在此过程中，应确保电源电路已切断，以避免触电危险。
二、显微镜（Microscope）显微镜是物理实验中用来放大细微物体的必备仪器。
在使用显微镜时，首先要调节并保持合适数量的光线照射物体，以获得清晰的观察效果。
接着，将被观察的物体摆放在显微镜平台上，并使用调节钮逐渐将物体移近镜头，直到能够看清物体细节。
在使用显微镜观察生物细胞等活体样本时，需要注意保持镜片和样本的湿润程度，以避免样本失活。
三、光谱仪（Spectrometer）光谱仪是用来分析光的组成、波长等性质的仪器。
在使用光谱仪进行实验时，首先要将待测的光源对准光谱仪的光口，并进行调整，使得光线能够均匀地通过光振幅调制器。
接下来，通过调节光谱仪的衍射器和光谱仪的分光器，将光束分解为不同波长的光束。
最后，通过转动旋钮，使得特定波长的光束聚焦到检测器上，从而测量光的强度和波长。
四、阻抗仪（Impedance Analyzer）阻抗仪是用来测量电路元件的阻抗特性的仪器。
在使用阻抗仪进行实验时，首先要将待测的电路元件连接到仪器的测试端口上，并选择合适的测试模式。
在进行测试之前，需要将仪器进行校准，以消除仪器自身带来的误差。

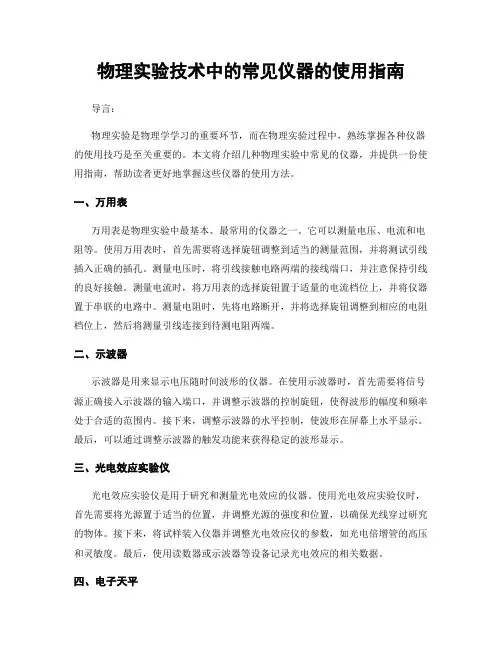

物理实验技术中的常见仪器的使用指南
物理实验技术中的常见仪器的使用指南导言：物理实验是物理学学习的重要环节，而在物理实验过程中，熟练掌握各种仪器的使用技巧是至关重要的。
本文将介绍几种物理实验中常见的仪器，并提供一份使用指南，帮助读者更好地掌握这些仪器的使用方法。
一、万用表万用表是物理实验中最基本、最常用的仪器之一。
它可以测量电压、电流和电阻等。
使用万用表时，首先需要将选择旋钮调整到适当的测量范围，并将测试引线插入正确的插孔。
测量电压时，将引线接触电路两端的接线端口，并注意保持引线的良好接触。
测量电流时，将万用表的选择旋钮置于适量的电流档位上，并将仪器置于串联的电路中。
测量电阻时，先将电路断开，并将选择旋钮调整到相应的电阻档位上，然后将测量引线连接到待测电阻两端。
二、示波器示波器是用来显示电压随时间波形的仪器。
在使用示波器时，首先需要将信号源正确接入示波器的输入端口，并调整示波器的控制旋钮，使得波形的幅度和频率处于合适的范围内。
接下来，调整示波器的水平控制，使波形在屏幕上水平显示。
最后，可以通过调整示波器的触发功能来获得稳定的波形显示。
三、光电效应实验仪光电效应实验仪是用于研究和测量光电效应的仪器。
使用光电效应实验仪时，首先需要将光源置于适当的位置，并调整光源的强度和位置，以确保光线穿过研究的物体。
接下来，将试样装入仪器并调整光电效应仪的参数，如光电倍增管的高压和灵敏度。
最后，使用读数器或示波器等设备记录光电效应的相关数据。
四、电子天平电子天平是用于测量物质质量的仪器。
使用电子天平时，首先需要将天平放置在平稳的水平台面上，并等待其自检过程完成。
然后，将待测物体放置在天平的托盘上，并等待数秒钟，直到显示屏上出现稳定的质量数值。
在这个过程中，注意不要触摸或移动天平，以免对测量结果产生干扰。
五、激光测距仪激光测距仪是一种用于测量距离的仪器。
在使用激光测距仪时，首先需要将仪器放置在合适的位置，并将目标物体与仪器视线对准。
接下来，启动仪器并观察显示屏上所测出的距离数值。
高考物理实验传感器的简单使用
高考物理实验传感器的简单使用(一)实验目的了解传感器的简单应用.(二)实验原理传感器是将它感受到的物理量(如力\,热\,光\,声等)转换成便于测量的量(一般是电学量).其工作过程是通过对某一物理量敏感的元件将感受到的信号按一定规律转换成便于利用的信号.例如,光电传感器是利用光敏电阻将光信号转换成电信号,热电传感器是利用热敏电阻或金属热电阻将温度信号转换成电信号,转换后的信号经过电子电路的处理就可以达到方便检测\,自动控制\,遥控等各种目的了.(三)实验器材热敏电阻、多用电表、温度计、水杯、铁架台、光敏电阻、小灯泡(或门铃)、学生用电源、继电器、滑动变阻器、开关、导线若干.(四)实验步骤1.热敏特性实验按如图所示将一热敏电阻连入电路中,将多用电表的选择开关置于欧姆挡,再将电表的两支表笔分别与热敏电阻两端相连.将热敏电阻放入有少量冷水并插有温度计的烧杯中,在欧姆挡上选择适当的倍率,观察表盘所示热敏电阻的阻值;再分几次向烧杯中倒入开水,观察不同温度下热敏电阻的阻值,看看这个热敏电阻的阻值是如何随温度变化的.2.光敏特性实验按如图所示将一光敏电阻连入电路中,将多用电表的选择开关置于欧姆挡,再将电表的两支表笔分别与光敏电阻两端相连.在欧姆挡上选择适当的倍率,观察表盘所示光敏电阻的阻值;将手张开放在光敏电阻上方,挡住部分光线,观察表盘所示光敏电阻的阻值;上下移动手掌,观察表盘所示光敏电阻的阻值,总结一下光敏电阻的阻值随光线发生怎样的变化.3.光电计数的基本原理下图是利用光敏电阻自动计数的示意图,其中A是发光仪器,B是接收光信号的仪器,B 中的主要元件是光电传感器——光敏电阻.当传送带上没有物品挡住由A射向B的光信号时,光敏电阻的阻值变小,供给信号处理系统的电压变高,这种高低交替变化的信号经过信号处理系统的处理,就会自动将其转化相应的数字,实现自动计数的功能.。
传感器操作规程
传感器操作规程一、引言传感器在现代社会中起着至关重要的作用，它可以感知周围环境的变化并将这些变化转化为电信号。
传感器的正确操作对于确保设备的正常运行和数据的准确采集至关重要。
因此，制定一份科学合理的传感器操作规程具有重要意义。
二、传感器操作规程的制定目的1. 规范传感器的使用流程，避免误操作；2. 提高传感器使用效率，确保数据的准确性；3. 保障传感器设备的长期稳定运行；4. 防止传感器设备被损坏。
三、传感器操作规程的内容1. 传感器的选择在选择传感器时，需根据具体的使用需求，考虑到传感器的类型、精度、测量范围等因素。
2. 传感器的安装确保传感器的安装位置合理，避免发生干扰或损坏。
安装时需要遵循制造商的安装说明。
3. 传感器的连接正确连接传感器至相应的数据采集设备，确保连接线路的牢固性。
4. 传感器的校准定期对传感器进行校准，确保测量结果的准确性。
5. 传感器的维护定期清洁传感器表面，保持传感器处于良好状态，并注意传感器周围环境的清洁程度。
6. 传感器的故障排除如发现传感器故障，需及时联系维修人员处理，切勿私自拆卸。
四、传感器操作规程的执行1. 所有使用者必须了解传感器操作规程，并严格按照规程执行；2. 在操作传感器前，需仔细阅读传感器操作手册，了解传感器的基本参数和使用要点；3. 操作传感器时，需保持仪器周围环境整洁，避免发生碰撞或摔落等意外；4. 操作结束后，关闭传感器电源并将设备恢复到初始状态，确保传感器处于安全状态。
五、传感器操作规程的优化1. 不断总结使用中出现的问题，及时调整传感器操作规程，以提高使用效率；2. 对新型传感器进行评估，并适时更新传感器操作规程；3. 加强传感器操作规程的培训，确保所有使用者能够正确操作传感器。
六、结论传感器作为现代科技的重要组成部分，其正确操作对于确保生产和科研的顺利进行至关重要。
通过科学合理的传感器操作规程，可以降低误操作风险，提高数据的准确性，延长传感器设备的使用寿命。
开关式传感器的应用
开关式传感器的应用开关式传感器就是接近开关。
接近式位置开关是与（机器的）运动部件无机械接触而能操作的位置开关。
当运动的物体靠近开关到一定位置时，开关发出信号，达到行程控制及计数自动控制的开关。
也就是说，它是一种非接触式无触头的位置开关，是一种开关型的传感器，简称接近开关（proximi⁃tysensors），又称接近传感器，外形如图所示。
接近开关有行程开关、微动开关的特性，又有传感性能，而且动作可靠，性能稳定，频率响应快，使用寿命长，抗干扰能力强等。
它由感应头、高频振荡器、放大器和外壳组成。
常见的接近开关有LJ、CJ和SJ等系列产品。
（1）接近开关的功能当运动部件与接近开关的感应头接近时，就使其输出一个电信号。
接近开关在电路中的作用与行程开关相同，都是位置开关，起限位作用，但两者是有区别的：行程开关有触头，是接触式的位置开关；而接近开关是无触头的，是非接触式的位置开关。
（2）接近开关的分类和工作原理按照工作原理区分，接近开关分为电感式、电容式、光电式和磁感式等形式。
另外，根据应用电路电流的类型分为交流型和直流型。
①电感式接近开关的感应头是一个具有铁氧体磁芯的电感线圈，只能用于检测金属体，在工业中应用非常广泛。
振荡器在感应头表面产生一个交变磁场，当金属块接近感应头时，金属中产生的涡流吸收了振荡的能量，使振荡减弱以至停振，因而产生振荡和停振两种信号，经整形放大器转换成二进制的开关信号，从而起到“开”“关”的控制作用。
通常把接近开关刚好动作时感应头与检测物体之间的距离称为动作距离。
②电容式接近开关的感应头是一个圆形平板电极，与振荡电路的地线形成一个分布电容，当有导体或其他介质接近感应头时，电容量增大而使振荡器停振，经整形放大器输出电信号。
电容式接近开关既能检测金属，又能检测非金属及液体。
电容式传感器体积较大，而且价格要贵一些。
③磁感式接近开关主要指霍尔接近开关，霍尔接近开关的工作原理是霍尔效应，当带磁性的物体靠近霍尔开关式时，霍尔接近开关的状态翻转（如由“ON”变为“OFF”）。
物理实验中常用的温度传感器及其使用方法
物理实验中常用的温度传感器及其使用方法在物理实验中，温度传感器是不可或缺的工具之一。
它能够测量物体的温度，提供重要的数据支持，帮助科学家进行实验研究。
本文将介绍一些常用的温度传感器及其使用方法，以帮助读者更好地了解这一领域。
1. 热电偶（Thermocouple）热电偶是最常见和广泛使用的温度传感器之一。
它是由两种不同金属材料组成的电偶，根据热电效应来测量温度。
当两种金属连接在一起时，在温度变化时会产生电压变化。
通过测量这个电压变化，就可以计算出温度的变化。
热电偶的使用方法相对简单。
首先，将热电偶与待测物体的接触部分连接。
然后，使用一个电压计或温度计测量电压变化，并将其转化为相应的温度值。
需要注意的是，热电偶对环境的干扰比较敏感，因此要保证实验环境的稳定性。
2. 铂电阻温度计（Platinum Resistance Thermometer）铂电阻温度计是一种基于电阻与温度之间的关系进行测量的传感器。
它使用铂金作为感测元件，根据铂电阻随温度的变化而变化来测量温度。
使用铂电阻温度计时，首先需要将它与待测物体接触的部分固定。
然后，将一个稳定的电流通过铂电阻，测量电阻的变化。
通过已知的电阻-温度关系，可以得出相应的温度值。
铂电阻温度计具有较高的精度和稳定性，广泛应用于工业和科学领域。
然而，它的价格较高，所以在一些低成本的实验中可能不太适用。
3. 热敏电阻（Thermistor）热敏电阻是一种电阻随温度变化而变化的传感器。
它通常由陶瓷或半导体材料制成，灵敏度较高。
热敏电阻主要分为正温度系数（PTC）和负温度系数（NTC）两种类型。
使用热敏电阻时，需要将它与待测物体的接触部分连接。
然后，通过测量电阻的变化来计算温度的变化。
由于热敏电阻的电阻-温度关系是非线性的，因此需要使用特定的校准曲线来将电阻值转化为温度值。
热敏电阻在实验室和工业领域都有广泛的应用。
由于其较低的成本和高精度，它成为许多实验室中常用的温度传感器之一。
传感器的简单使用.
实验17《传感器的简单使用》一、实验条例与点拨【实验目的】认识光敏电阻、热敏电阻等传感器的特性；了解传感器在技术上的简单应用。
【实验原理】传感器能够将感受到的物理量（力、热、光、声等）转换成便于测量的量（一般是电学量），其工作过程是通过对某一物理量敏感的元件将感受到的信号按一定规律转换成便于利用的电信号，转换后的电信号经过相应的仪器进行处理，就可以达到自动控制的目的。
【实验器材】热敏电阻、光敏电阻多用电表、铁架台、烧杯、冷水、热水、小灯泡、学生电源、继电器、滑动变阻器、开关、导线等。
【实验步骤】（1）热敏电阻特性①按照右图将热敏电阻连入电路中，多用电表的两只表笔分别与热敏电阻的两端相连，烧杯中倒入少量冷水。
②将多用电表的选择开关置于欧姆挡，选择合适的倍率，并进行欧姆调零。
③待温度计示数稳定后，把测得的温度、电阻值填入表中。
④分几次向烧杯中倒入少量热水，测得几组温度、电阻值填入表中。
⑤在坐标纸上中，描绘出热敏电阻的阻值R随温度t变化的R-t图线。
⑥结论：该热敏电阻的阻值随温度的升高而：变化是否均匀？（2）光敏电阻特性①按照图将光敏电阻连入电路中，多用电表的两只表笔分别与光敏电阻的两端相连。
②将多用电表的选择开关置于欧姆挡，选择合适的倍率，并进行欧姆调零。
③在正常的光照下，把测得的电阻值填入下表中。
④将手张开，放在光敏电阻的上方，上下移动手掌，观察阻值的变化，记录不同情况下⑤结论。
二、实验探究1．让学生自己设计一个由热敏电阻作为传感器的简单自动报警器，当温度过高时灯亮或者响铃，向人报警。
可供选择的器材有：小灯泡（或门铃）、学生电源、继电器、滑动变阻器、开关、导线等。
在右侧方框中划出电路图。
引导学生思考，可以将这样的装置用在哪些方面？2．右图是利用光敏电阻自动计数的示意图，其中A是，B是，B中的主要元件。
物理实验用实验开关
物理实验用实验开关实验开关是物理实验中经常使用的一种电子元件，它能够在电路中起到控制开关的作用。
在物理实验中，实验开关的使用范围广泛，包括测量电路的开关、控制电路的通断以及观察电路变化等。
本文将介绍物理实验中常见的实验开关及其使用方法。
一、物理实验中常见的实验开关1. 常开开关（NO）常开开关是实验中经常使用的一种开关。
它在正常状态下是打开的，只要电路中有电流通过，开关就会导通。
当需要断开电路时，可以通过控制电流的输送来关闭开关。
2. 常闭开关（NC）常闭开关与常开开关相反，它在正常状态下是关闭的，只有当电路中没有电流通过时，开关才会导通。
当需要通电时，可以通过控制电流的输送来打开开关。
3. 双刀开关（DPST）双刀开关是一种常用的实验开关，它具有两个独立的控制电路。
双刀开关可以同时控制两个电路的通断，通常用于需要同时操作多个实验设备或者灯光等。
4. 单刀双掷开关（SPDT）单刀双掷开关是一种常见的实验开关，它具有三个引脚。
单刀双掷开关在两个不同的状态之间切换，可以实现多路电路的通断控制。
5. 多档开关多档开关是一种可以切换不同状态的实验开关，它可以选择不同的电路通断方式，满足实验需求的各种条件。
二、实验开关的使用方法1. 连接电路实验开关通常需要与电路相连才能起到控制开关的作用。
在连接电路时，应首先确保电路不通电，然后根据开关的引脚数量和类型选择合适的接线方式。
2. 控制开关状态根据实验要求，通过控制实验开关的位置和状态来控制电路的通断。
对于常开或常闭开关，可以通过控制电流的输送来改变其状态。
对于含有多个状态的开关，可以通过拨动开关切换至所需的状态。
3. 观察实验现象在控制开关状态后，可以观察实验现象的变化。
通过打开或关闭开关，可以调节电路的通断情况，进而改变实验结果。
及时记录和观察实验现象的变化是进行科学实验的重要环节。
三、实验开关的注意事项1. 安全使用在使用实验开关时，应注意安全操作。
确保实验开关和相关设备处于正常工作状态，避免电路短路、过载等风险。
常用传感器霍尔传感器的用法3144A44E
常用传感器应用一、温度传感器1、热敏电阻：分类：正温度系数 (PTC)、负温度系数 (NTC) 、临界温度热敏电阻（CTR ）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中 R2的作用是改善 RT随温度变化的非线性性）VCCR1R2R33.6K10KRTU1R4 10KR6 1 0K R81 KOPR9 A R55 K10KD1LEDR71 K2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下： ( 电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端 )+5VR1 AR3R4R5R66 80350K13K 2.7 K500 KC1C2R2OUT1 K10u F 4 7u FQ1Q2Q3901 39013901 3Y12、驻极体话筒：驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极 D 接电源正极。
传感器操作规程
传感器操作规程一、引言传感器作为现代科技的重要组成部分，广泛应用于各个领域。
为了确保传感器的正常运行和准确性，制定一套操作规程至关重要。
本文将详细介绍传感器操作规程，旨在提供操作指南和保障传感器工作的稳定性和可靠性。
二、传感器基本知识1. 传感器定义和分类传感器是一种能够将物理量转换为可感知的信号，并进行传输和处理的设备。
根据测量的物理量不同，传感器可以分为温度传感器、压力传感器、光传感器等。
2. 传感器的工作原理传感器的工作原理基于一定的物理效应，如电阻效应、电磁感应效应等。
通过感知环境参数的变化，传感器将物理量转换为相应的信号输出。
三、传感器操作准备1. 确定使用场景在操作传感器之前，需要明确所需测量的物理量和工作环境条件，以便选择适合的传感器类型和规格。
2. 安装和连接根据传感器的使用要求，正确安装传感器，确保传感器与被测物体充分接触，并且连接传感器和数据采集设备时注意正确连接方式和接口。
四、传感器操作步骤1. 电源连接与开启根据传感器的电源要求，正确接入电源，并按照指示开启传感器的电源。
2. 校准和调试在正式使用传感器之前，进行校准和调试，确保传感器输出的信号准确可靠。
3. 数据采集设置根据需要，设置数据采集设备，包括采样频率、采样点数等参数，并确保数据采集设备与传感器的连接稳定。
4. 数据记录和分析使用相应的软件或系统对传感器输出的数据进行记录和分析，以便后续处理和应用。
五、传感器操作注意事项1. 避免超过工作范围在操作传感器时，要避免超过传感器的工作范围，以免损坏传感器或导致不准确的测量结果。
2. 避免干扰源靠近传感器时应避免有强磁场或强电场的物体，以免对传感器的输出信号产生干扰。
3. 避免机械冲击传感器通常较为脆弱，应避免剧烈的机械冲击，以保证传感器的稳定性和寿命。
4. 定期维护和检查定期对传感器进行维护和检查，保持其外观清洁，并及时更换老化或损坏的传感器。
六、传感器操作规程的培训和评估1. 操作规程的培训为了确保操作规程的有效实施，针对相关人员进行传感器操作规程的培训，并加强对关键环节的强调和讲解。
开停传感器工作原理及使用范围
开停传感器工作原理及使用范围随着压力的使用产生了，那就是关于压力传感器的日常维护。
正确的对压力传感器进行维护，才略有效的提高传感器的使用寿命，在使用传感器的时候才略跟稳定，更精准。
下面就来介绍几点关于压力传感器日常使用维护的学问：1、防止渣滓在导管内沉积和传感器与腐蚀性或过热的介质接触。
2、测量气体压力时，取压口应开在流程管道顶端，而且传感器也应安装在流程管道上部，以便积累的液体简单注入流程管道中。
3、测量液体压力时，取压口应开在流程管道的侧面，以躲避沉积积渣。
4、导压管应安装在温度波动小的地方。
5、测量液体压力时，传感器的安装位置应躲避液体的撞击（水锤现象），以免传感器过压损坏。
6、冬季发生冰冻时，安装在室外的传感器必须实行防冻措施，躲避引压口内的液体因结冰体积膨胀，导致传感器损失。
7、接线时，将电缆穿过防水接头或绕性管并拧紧密封螺帽，以防雨水等通过电缆渗漏进变送器壳体内。
8、测量蒸汽或其它高温介质时，需接加缓冲管（盘管）等冷凝器，不应使传感器的工作温度超出极限。
开停传感器工作原理及使用范围开停传感器适于煤矿等具有瓦斯煤尘爆炸不安全场合的各种机电设备（如采煤机、运输机、局扇、水泵等）开、停状态的连续实时监测。
具有体积小、重量轻、结构新奇、感应灵敏度高、抗干扰本领强、安装维护和修理便利、工作稳定牢靠等特点，可输出多种信号制供选择。
开停传感器工作原理利用测定磁场的方式，间接地测定设备的工作状态。
通电的导体四周一定产生磁场，测出电缆四周有无磁场存在，即检测出电缆内有无电流通过，就可判别设备的开/停状态。
井下机电设备系三相供电，电缆内三相芯线有对称与不对称之分，而在电缆外皮上，总可找到一点与三相芯线呈不等距，该点形成的磁场以靠近的芯线起主导作用。
利用传感头中的检测线圈，贴近电缆中一相芯线，即可测得微弱的磁感应信号，供电电流越大时，感应的信号也越强。
感应出的信号，再经放大、检波、信号改换及信号输出等环节，将设备开停信息远传给信息分站，再由分站传至地面。
实验三四种常用开关量传感器的使用
实验三四种常用开关量传感器的使用1、目的学习常用的几种三线制开关量传感器（光电开关、接近开关、霍尔开关、限位开关）使用方法。
2、器材传感器实训台的操作板1的直流电压源、操作板2:霍尔开关、接近开关、光电式传感器电路。
操作板3中的限位开关电路。
跳线、万用表等实验器材。
3、实验方法本平台中的这三种开关量传感器均采用三线式如图1，导线颜色为棕、黑、红，一般的棕色为电源正极，兰色为电源负极，黑色为输出端。
光电开关是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器，接收器和检测电路。
图1具体接线方法如图1所示，对于光电式传感器电路（光电开关），将V+ 、V-端口分别接+12V 直流电压源的正负端，将VO输出接万用表正极表笔，万用表负极表笔接GND12（V-）, 当有物体正对光电开关输入端且距离小于300mm时，输出端VO的电平将有所变化。
接近开关属于一种有开关量输出的位置传感器，根据工作原理的不同分为电感式和电容式，电感式接近开关它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。
平台中的接近开关动作条件是：当有金属（铁制品）正向面对接近开关输入端，且距离小于传感器的动作距离（如8mm）时，接近开关的输出端电平将发生翻转。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
限位开关作为工控系统中常用的器件几乎随处可见，例如电梯、机床、大型机械中都可见到它的身影，它同行程开关适用于各类机械设备、自动化流水线等轻型及中型负载的场合，可检测物体动作状态，例如存在与不存在、运动位置、行程终点等等。
实验传感器的简单使用
(2)为了检验 RL 与温度 t 之间近似为线性关系，在图 8 所示的 坐标纸上作 RL－t 关系图线．
Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2
Copyright 2004-2011 Aspose Pty Ltd.
图8
课堂探究·突破考点
实验十一
(3)在某一温度下，电路中的电流表、电压表的示数如图 9、10 所示．电流表的读数为________，电压表的读数为________．此 时等效电阻 RL 的阻值为________．热敏电阻所处环境的温度
约为________． Evaluation only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2
简化模型，可以近E似v认al为ua，t照io射n 光on较l强y.(如白天)时电阻几乎 ted wi为th0A，照sp射o光se较.弱Sl(i如d黑es天f)o时r电.N阻E接T近3于.无5 穷C大lie．n利t用P光ro敏fi电le 5.2
阻作C为op传y感ri器gh，t借2助00电4磁-2开0关1，1 可A以sp实o现se路灯Pt自y动L在td白. 天关
基础再现·深度思考
实验十一
实验分析：
1．操作一中指针左偏，说明 RT 的阻值增大；酒精蒸发吸热，
温度降低，所以E热v敏a电lu阻at的io阻n值o随n温ly.度的降低而增大． ted w2．ith操A作s二p中os指e针.S右li偏d，esRTfo的r阻.N值E减T小，3.而5电C阻lieRnTt温P度r升of高ile，5.2
(2)根据数据描出点，作出直线；
物理实验传感器的简单使用考点总结
一个长边与直线aa′对齐，
并画出另一条长边的对齐线bb′.
图实－13－1
(5)通过玻璃砖观察并调整视线方向，使P1的像被P2挡住，然 后在观察一侧插上大头针P3，使P3同时挡住P2、P1的像，再 插上P4挡住P3及P2、P1的像．
(6)移去玻璃砖，拔去大头针，由大头针P3、P4的针孔位置确 定出射光线O′B及出射点O′，连接O、O′得线段OO′， 则OO′即玻璃砖内的折射光线．
URP＝2 V，串联电阻分压UR＝1 V，由
＝2得：R＝
＝10 kΩ，故选定值电阻R1.
电路原理如图实－11－7所示． 图实－11－7
[答案] (1)如图实－11－6所示 光敏电阻的阻值随光照度变化特点：光敏电阻的阻值随光 照度的增大非线性减小． (2)如图实－11－7所示．
传感器是把非电学量(如
路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电 阻上的光的多少． 3．欧姆表每次换档后都要重新调零．
(2009·山东高考)为了节能和环保，一些公共场所使 用光控开关控制照明系统．光控开关可采用光敏电阻来控 制，光敏电阻是阻值随着光的照度而发生变化的元件(照 度可以反映光的强弱，光越强照度越大，照度单位为 lx)．某光敏电阻RP在不同照度下的阻值如下表：
开关S及导线若干．
[解析] (1)描绘图象应注意：各点均匀分布在图线两侧， 且图线应用平滑曲线，而不能成为各点的连线． 光敏电阻的阻值随光照度变化的曲线如图实－11－6所示．
图实－11－6 图线为曲线，电阻与照度成非线性变化关系．
(2)根据串联电阻的正比分压关系，E＝3 V，当照度降低至1.0
lx时，其电压升至2 V，由图线知，此时光敏电阻RP＝20 kΩ，
开关自动启动照明系统．请利
常见接近传感器的原理及使用方法
槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。
5、光纤式光电开关
光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。
二、电容式接近开关的工作原理。
电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在的位置动作。
2、镜反射式光电开关
镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
3、对射式光电开关
对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。
常见接近传感器的原理及使用方法
一、电感式接近开关的工作原理。
电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
棕黑兰
实验三 四种常用开关量传感器的使用
1、目的
● 学习常用的几种三线制开关量传感器（光电开关、接近开关、霍尔开关、限位开关）使用方法。
2、器材
● 传感器实训台的操作板1的直流电压源、操作板2:霍尔开关、接近开关、光电式传感器电路。
操作板3中的限位开关电路。
● 跳线、万用表等实验器材。
3、实验方法
本平台中的这三种开关量传感器均采用三线式如图1，导线颜色为棕、黑、红，一般的棕色为电源正极，兰色为电源负极，黑色为输出端。
光电开关是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器，接收器和检测电路。
图1
具体接线方法如图 1所示，对于光电式传感器电路（光电开关），将V+ 、V-端口分别接+12V 直流电压源的正负端，将VO 输出接万用表正极表笔，万用表负极表笔接GND12（V-）, 当有物体正对光电开关输入端且距离小于300mm 时，输出端VO 的电平将有所变化。
接近开关属于一种有开关量输出的位置传感器，根据工作原理的不同分为电感式和电容式，电感式接近开关它由LC 高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡
流。
这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。
这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。
平台中的接近开关动作条件是：当有金属（铁制品）正向面对接近开关输入端，且距离小于传感器的动作距离（如8mm）时，接近开关的输出端电平将发生翻转。
霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。
限位开关作为工控系统中常用的器件几乎随处可见，例如电梯、机床、大型机械中都可见到它的身影，它同行程开关适用于各类机械设备、自动化流水线等轻型及中型负载的场合，可检测物体动作状态，例如存在与不存在、运动位置、行程终点等等。
本系统中限位开关的公共端、常开端、常闭端已分别接到台面COM、NO、NC处，将其中一对触点串联到被控制电路中，当外力作用于限位开关时，常开触点NO闭合至公共端COM,同时COM与常闭触点NC断开。
