ATV施耐德变频器参数设置简易

施耐德ATV71变频器设置步骤

变频器设置步骤
设置变频器菜单中的参数
1.1,1.3,1.4中设置电机基本的参数,如电机功率,频率,电压,电流,转速,最大输出频率,相序,热保护电流,加减速时间,高低频率等与电机实际铭牌参数相同。

1.5 输入输出设置
2/3线控制选择2线控制
2线控制选择 0/1电平
反转 LI2或者未分配
其余默认
1.6命令
给定1通道通信卡
反向禁止 NO或者YES
停止按钮优先 YES
组合模式 I/O模式
控制通道切换通道1有效
命令通道1设置通信卡
命令通道2设置端子排
给定2切换通道1有效
1.7 应用功能全部默认即可
1.8故障管理无需设置
1.9通信
Com.scanner.input 1、8603 2、8604
Com.scanner.output 1、8601 2、8602
在DeviceNet配置文件中，右键单击要设置的变频器，选择Upload from Device 将变频器的参数上传，
更改其中的第1387,1388,1389项为100,101,100组件，
在D网配置文件中，右键单击DNB模块，选择属性，
将可用的设备添加到扫描列表中，选中扫描列表中的变频器，点击edit I/O Parameters,
设置其中的Polled的Input 和Output 分别为8，OK
然后再到Input 和Output中，点击Advanced
设置其中的地址映射关系即可。

ATV312施耐德变频器参数设置-(简易)

精心整理ATV312施耐德变频器参数设置MODE--模式切换 ESC---退出键盘中间---进入/确认 RUN---运行STOPRESET-停止/复位注：全新变频器默认运程模式（左边 3个灯循环闪烁，此模式不可设参数）按MOD 键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按 ESC 退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置） drC---nCr （电机额定电流） bFr （电机标准频率） nSP （电机额定转速） UnS （电机额定电压）2、SEt---ltH 电机热电流（按电机额定电流1.2倍设置） HSP 上限频率（默认50HZ,电机是60HZ 的要设置60HZ ）一、面板操作 1、 CtL---LAC---L3（按键盘中间2秒确定） CHCF--SEPCdI---LOC （本地） FrI---AIUIrOt--dFr 电机正转（drs ，电机反正） 2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）进到该参数里面，再旋转键盘可调频率。

二、端子控制1、 CtL---LAC---L3（按键盘中间2秒确定） CHCF--SEP CdI---tEr （端子控制）FrI---AIUI2、 rEF---AIUI 运行频率（100对应HSP 设置频率,50/60HZ ）三、压力传感器控制4-20mA （AI3端子控制） 1、CtL---LAC---L3（按键盘中间2秒确定） CHCF--SE CdI---tEr （端子控制）FrI---AI3（给定通道）七、监控SUP —rFr 输出频率 LCr 电机电流 ULn 电机电压OPr 电机功率八、故障代码OCF-MSOHF-变频器过热 OLF …电机过载 OPF …电机玦相SOF —电机超速筑F-电机短路（相』地〉 O5F —电源过压 PHF—电源玦相 USF —线路电源灵压电机缺相屏FLt —OPL —no 九、在端子控制且设蚤好对应裁数的前提下，不修改蚩数讣变频器运行方法（只作调试用兀用一条线短接变频器上的端子：正转一矩接23端子与U1端子反转一短接2蛀端子与LI2鯛子2、I-O----CrL3 控制最小值9.2 （计算公式：16-40x 压力+4， CrH3控制最大值 11.2 （9.2-11.2 对应 13-18MPa 稳定在 15，16MPRAOIt--4A （传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）精心整理3、FLt ——rsf---LI5 故障复位点五、变频器运行信号输出设置（默认输出端子R2A.R2C ） 1 ■ 1_0_ —*「2 rUri六、 R 专京补偿设蚤（系统默认20%）SEt^uFr-（根据需求设置，每次増加波）40是传感器量程）精心整理四、恢复出厂设置DrC---FCS---lnl （按键盘中间2秒，切换到no）精心整理。

施耐德变频器(ATV71L)调试说明

施耐德变频器（ATV71L）功能参数说明菜单路径：电梯()→电梯宏() →电机数据（）参数参数定义参数设定值范围单位电机控制类型电机的控制类型异步电机闭环选同步电机闭环选电机额定功率异步电机的额定功率按实际异步电机的额定功率KW电机额定电压异步电机的额定电压按实际异步电机的额定电压 V电机额定电流异步电机的额定电流按实际异步电机的额定电流 A电机额定频率异步电机的额定频率按实际异步电机的额定频率 HZ电机额定速度异步电机的额定速度按实际异步电机的额定速度 rpm同步电机极对数同步电机的极对数按实际电机的极数/2同步电机额定电流同步电机的额定电流按实际同步电机的额定电流 A同步电机额定速度同步电机的额定速度按实际同步电机的额定速度 rpm同步电机转矩同步电机的额定转矩按实际同步电机的额定转矩 Nm变频器电流限幅用于限制电机电流电机额定电流(乘以) x 1.8输入A自机自学习用于同步电机进行电机自整定没有进行电机自学习；进行电机自学习请求；已完成电机自学习；菜单路径：电梯()→电梯宏() →电梯数据（）参数参数定义参数设定值范围单位电梯额定速度电梯的额定速度按实际电梯额定速度 m/s电机额定载重量电梯启动转矩 700 Kg加速时间电梯启动时低速加速时间 3～4 S减速时间电梯减速停车段的减速时间12～30 (12) S 加速始端圆滑系数加速斜坡开始平滑时间 50%加速未端圆滑系数加速斜坡结束平滑时间 50%减速始端圆滑系数减速斜坡开始平滑时间 40%减速未端圆滑系数减速斜坡结束平滑时间 40%斜坡2切换阀值第二段斜坡曲线开始速度设置成电梯的爬行速度(数值=SP3内的值)HZ第2加速时间第2段曲线高速段加速时间3～6 S第2减速时间第2段曲线减速段时间2.0～5 (3.0)（只适用于≤1米梯速）S菜单路径：电梯()→电梯优化() →速度环（）参数参数定义参数设定值范围单位频率F环稳定性速度环比例增益，调整速度瞬变返回到稳定状态的增益20%频率环增益速度环的积分增益时间，调整速度瞬变的响应时间20%速度环滤波系数异步电机设65 同步电机设100编码器滤波激活编码器滤波常数3 ms 菜单路径：设置()参数参数定义参数设定值范围单位高速频率电机的额定频率（电梯的额定速度）电机的额定频率 HZ菜单路径：电机控制()参数参数定义参数设定值范围单位最大输出频率电梯超速保护值电机的额定频率*1.1 HZ菜单路径：电梯()→电梯功能() →预设速度（）参数参数定义参数设定值范围单位预设速度3爬行速度按0.06m/s的速度换算成频率HZ预设速度4SP 4多段速3（三层运行速度）按1.5m/s～1.75m/s的速度换算成频率 * 0.95HZ预设速度5检修速度按 0.2m/s的速度换算成频率 * 0.95HZ预设速度6多段速1（单层运行速度）按1.0m/s的速度换算成频率 * 0.95预设速度7多段速2（两层运行速度）按1.5m/s的速度换算成频率 * 0.95HZ预设速度8多段速4（四层运行速度）按2.0m/s的速度换算成频率 * 0.95电梯起动舒适感调整：菜单路径：电梯()→电梯优化() →起动调整（）→刹车起动（）参数参数定义参数设定值范围单位刹车机构释放时间刹车机构释放时间延时 1.0 S 刹车释放电流l b r刹车机构释放电流值（-5，-10，+10，+5）约30～50%额定电流值A 制动力方向刹车释放电流功能打开或关闭功能打开菜单路径：电梯()→电梯优化() →起动调整（）→倒溜管理（）参数参数定义参数设定值范围单位倒溜管理倒溜管理功能打开或关闭倒溜补偿倒溜补偿增益 10～200% (40)倒溜缓冲倒溜阻尼系数 30～100% (50)起始刚度补偿起始刚度补偿功能打开或关闭激活角度启激活角度系数1～10% (1)刚度增益刚度增益 40～200% (60)电梯停止时舒适感的调整：一．电梯速度≤ 1.0m/s ：减小减速时间可以增大爬行距离；二．电梯速度>1.0m/s ：单层运行冲层减小减速时间减速太快，有冲层现象多层运行冲层减小减速时间一．电梯速度≤1.0m/s ：增大减速时间可以减小爬行距离；二．电梯速度>1.0m/s ：单层运行爬行太长增大减速时间减速太慢，爬行太长多层运行爬行太长增大减速时间停止有倒溜停止时有振动① 有倒溜时，增加刹车抱紧时间② 确认bECd 是否设为0.0s③停止时有提升感，加大减速时间菜单路径：电梯() → 电梯优化() → 停止调整（）参数参数定义参数设定值范围单位 bECd零速抱闸时间 0.0 s抱闸抱紧时间0.5s★ 电梯减速时间调整方法：① 菜单路径：电梯() → 电梯功能() → 频率阀值（）参数参数定义参数设定值范围单位频率阀值设置减速时间的切换频率单层运行的速度值 HZ备注：如电梯速度≤1.0m/s ：可设置为一半的数值② 菜单路径：电梯() → 电梯功能() → 参数组切换（）参数参数定义参数设定值范围单位 2组参数组设置切换2组参数组的内容到频率阀值 HZ选择参数SPS选择此参数组，只能用液晶操作器设定第2减速时间第1组0～频率阀值的单层速度的减速时间4.5～6 S第2组频率阀值～最高速的多层速度减速时间3～5S备注：如电梯速度≤1.0m/s 时,数值不变，为曲线段减速时间监控参数：端子状态监控：菜单路径：监视() → 输入/输出映像()→逻辑输入LI1至LI8的状态（ LI5I- ）参数参数说明逻辑输入LI1～LI8状态1亮表示该信号动作，状态0亮表示该信号不动作电机运行电流监控：菜单路径：监视() →电流()1. 施耐德变频器（ATV71L ）1.1施耐德变频器电机自学习时的故障显示：故障代码名称故障原因检查措施负载不跟随编码器反馈速度与给定值不相符1.检查主机编码器；2.重新做主机自学习；角度值误差电机编码器角度学习不正确 1.确认变频器与电机连接线是否正确；2.确认KMY 接触器接触是否良好； 3.确认主机编码器安装是否牢固；4.重新执行电机自学习；配置错误变频器PG 卡故障； 1.检修PG 卡接触是否良好；2.更换变频器PG 卡；编码器故障编码器反馈故障1.检查变频器内编码器设定的参数；2.检查编码器的连接线；过电流负载太大电机控制()菜单中最大输出频率设定值不对1.检查负载；2.检查最大输出频率的设定值；电机短路接地短路变频器输出侧短路或接地检查变频器侧输出侧的连接线；超速驱动负载不稳定或负载太大1.检查编码器接线和抗干扰处理是否正常；2.检查速度环的比例增益设定是否合适；3. 检查编码器是否正常；速度反馈丢失没有编码器反馈信号编码器连接线有干扰1.检查编码器的连接线；2.检查编码器连接线的屏蔽层接地是否良好，接到ST-1分频卡上的线接触是否良好；Brake 控制没有达到刹车释放电流1.检查电机的动力线连接是否正确，有无虚接现象；2.检查KMY 接触器主触点接触是否良好，动力线有无虚接现象；3.检查是否由于厅门锁回路瞬间断开所致；变频器过热变频器温度太高1.检查变频器的通风情况及周围温度；2.检查变频器的散热风扇运行是否正常；变频器过载负载电流太大1.检查负载情况；2.检查电机热保护的设置值是否正确；输出缺1相输出缺3相变频器输出缺相1.检查变频器输出端的连接线；2.检查KMY运行接触器；输入过电压主回路电压太高；电源不稳定有波动；输入缺相变频器输入缺相输入欠压变频器输入电压太低检查变频器的输入电源电源切除变频器PWR使能信号端无输入信号自由停车变频器故障后自由停车模式检查主板到PWR端的连接线IGBT过热变频器过载1.减小载波频率；2.检查负载情况；3.交换电机的V、W动力线，重新做主机自学习；4.检查安装主机编码器；。

ATV施耐德变频器参数设置简易

A T V施耐德变频器参数设置简易集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）。

ATV 施耐德变频器参数设置

看电机铭牌
ncr 电机额定电流 69.9
看电机铭牌
nsp 电机额定转速
I-0输入输出设 tcc 2/3线控制
置
CtL命令
Fr1 给定1通道
1500 2C ndb Modbus总线
看电机铭牌
CHCF 组合模式 SEP 隔离通道
COM 通讯
Cd1 命令通道1 nd1 网络Modbus tbf 6kbps
tFo 格式
801
tto 超时
0.4S
FCS出厂设置 Fry 所有参数
ALL''
特殊情况下设
GFS 回到出厂设置 YES
特殊情况下设
SUP 监控
FrH 频率显示
不需要设
l0n-
L151 端子输入状态指不需要设
示
注意：控制卡上的开关 2 SW2 设置为 PTC

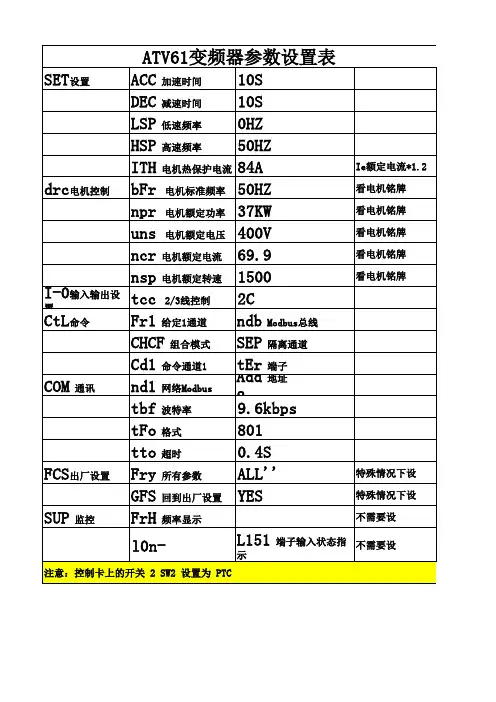

ATV61变频器参数设置表
SET设置
ACC 加速时间
10S
DEC 减速时间
10S
LSP 低速频率
0HZ
HSP 高速频率
50HZ
ITH 电机热保护电流 84A
Ie额定电流*1.2
drc电机控制 bFr 电机标准频率 50HZ
看电机铭牌
npr 电机额定功率 37KW
看电机铭牌
uns 电机额定电压 400V

施耐德ATV71变频器设置指南

施耐德ATV71变频器设置指南施耐德ATV71变频器是一种高级电力控制设备，用于控制电动机的转速和扭矩。

它具有多种功能，可以根据需要进行不同的设置。

以下是施耐德ATV71变频器的设置指南。

第一步是连接设备。

确保ATV71变频器与电动机和电源正确地连接在一起。

检查所有电缆和接线的连接是否牢固，没有短路或断路。

第二步是设置基本参数。

按下变频器面板上的“MODE”按钮，进入主菜单。

使用向上和向下箭头按钮选择“DRI-”选项，然后按下“ENT”按钮。

选择“CONFI-”选项，并按下“ENT”按钮。

在“CONF-F-”菜单中，选择“CTRL-MENU”选项，并按下“ENT”按钮。

选择“DRIVE”项，按下“ENT”按钮。

在“DRV-I-”菜单中，选择“CONF-MNU”项，按下“ENT”按钮。

在“CONF-M-”菜单中，选择“DRI-MODE”项，然后按下“ENT”按钮。

选择所需的操作模式，例如速度控制模式或扭矩控制模式。

设置后，按下“ESC”关闭菜单。

第三步是调整驱动器参数。

按下“MODE”按钮，进入主菜单。

使用向上和向下箭头按钮选择“DRI-”选项，按下“ENT”按钮。

选择“Conf-”选项，并按下“ENT”按钮。

在“CONF-F-”菜单中，选择“CTRL-MENU”选项，并按下“ENT”按钮。

选择“DRIVE”项，按下“ENT”按钮。

在“DRV-I-”菜单中，选择“LAC-”选项，并按下“ENT”按钮。

调整低速命令最小值和最大值，以适应应用需求。

在同一菜单中，选择“ACC”选项，按下“ENT”按钮。

调整加速时间和减速时间，以控制电机的启停时间。

设置后，按下“ESC”关闭菜单。

第四步是设置输入和输出。

按下“MODE”按钮，进入主菜单。

使用向上和向下箭头按钮选择“DRI-”选项，按下“ENT”按钮。

选择“Conf-”选项，并按下“ENT”按钮。

在“CONF-F-”菜单中，选择“CTRL-MENU”选项，并按下“ENT”按钮。

ATV施耐德变频器参数设置简易

ATV312施耐德变频器参数设置MODE ---模式切换ESC ---退出键盘中间 ---进入/确认RUN ---运行STOP RESET---停止/复位注：全新变频器默认运程模式左边3个灯循环闪烁,此模式不可设参数,按MODE 键3秒至灯不闪烁,进入本地模式才可以设置参数;每次按键盘中间进入或者确认,按ESC退出,旋转键盘可选择参数;必设参数:1、电机参数根据电机铭牌设置drC---nCr 电机额定电流bFr 电机标准频率nSP 电机额定转速UnS 电机额定电压2、SEt---ItH 电机热电流按电机额定电流倍设置HSP上限频率默认50HZ,电机是60HZ的要设置60HZ3、FLt---rsf---LI5 故障复位点一、面板操作1、CtL --- LAC --- L3 按键盘中间2秒确定CHCF -- SEPCdI---LOC 本地FrI---AIUIrOt--dFr 电机正转drs ,电机反正2、rEF---AIUI 运行频率 100对应HSP设置频率,50/60HZ进到该参数里面,再旋转键盘可调频率;二、端子控制1、CtL --- LAC --- L3 按键盘中间2秒确定CHCF -- SEPCdI---tEr 端子控制FrI---AIUI2、rEF---AIUI 运行频率 100对应HSP设置频率,50/60HZ三、压力传感器控制4-20mA AI3 端子控制1、CtL --- LAC --- L3 按键盘中间2秒确定CHCF -- SECdI---tEr 端子控制FrI---AI3 给定通道2、I-O- --- CrL3 控制最小值计算公式：16÷40x压力+4 ,40是传感器量程CrH3 控制最大值对应 13-18MPa,稳定在15,16MPaAOIt-- 4A 传感器接线：上面有1,2,3,4角,1角是电源线,2角是信号线四、恢复出厂设置DrC --- FCS ---InI 按键盘中间2秒,切换到no。

施耐德变频器通用参数设置步骤

施耐德变频器通用参数设置步骤施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

施耐德变频器通用参数设置步骤

施耐德变频器通用参数设置步骤施耐德ATV61变频器操作面板按键布置为：本机集成面板：通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。

参数设置完毕，如下流程图所示。

其他参数的设置可参照这个流程。

具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。

对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。

1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。

ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。

如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。

2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。

3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。

具体操作为：进入“1.1简单设置” 或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。

ATV施耐德变频器参数设置简易

A T V312施耐德变频器参数设置MODE---模式切换ESC---退出键盘中间---进入/确认RUN---运行STOPRESET---停止/复位注：全新变频器默认运程模式（左边3个灯循环闪烁，此模式不可设参数），按MODE键3秒至灯不闪烁，进入本地模式才可以设置参数。

每次按键盘中间进入或者确认，按ESC退出，旋转键盘可选择参数。

必设参数:1、电机参数（根据电机铭牌设置）drC---nCr（电机额定电流）bFr（电机标准频率）nSP（电机额定转速）UnS（电机额定电压）2、SEt---ItH电机热电流(按电机额定电流1.2倍设置)HSP上限频率(默认50HZ,电机是60HZ的要设置60HZ)3、FLt---rsf---LI5故障复位点一、面板操作1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---LOC（本地）FrI---AIUIrOt--dFr电机正转（drs，电机反正）2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)进到该参数里面，再旋转键盘可调频率。

二、端子控制1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SEPCdI---tEr（端子控制）FrI---AIUI2、rEF---AIUI运行频率(100对应HSP设置频率,50/60HZ)三、压力传感器控制4-20mA(AI3端子控制)1、CtL---LAC---L3(按键盘中间2秒确定)CHCF--SECdI---tEr（端子控制）FrI---AI3（给定通道）2、I-O----CrL3控制最小值9.2（计算公式：16÷40x压力+4，40是传感器量程)CrH3控制最大值11.2（9.2-11.2对应13-18MPa，稳定在15，16MPa）AOIt--4A（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）四、恢复出厂设置DrC---FCS---InI（按键盘中间2秒，切换到no)。

施耐德ATV变频器设置指南

施耐德ATV71变频器调试指南第一部分接线一．电气控制图：1．主回路2．控制回路3．编码器二．端子位置图：1．功率端子分布：ATV71-HD95N4 ATV71-HD95N4（输入电抗器）ATV71-HD45N4/ ATV71-HD55N4 ATV71-HU75N42．控制端子位置图：3．编码器卡安装图三．接线注意事项：1．各功率端子和控制端子一定要安装紧固；1．1 动力直流母线端子PO--PA+之间的短接铜片一定要保持紧固；1．2 控制端子的PWR--+24V之间的短接片一定要保持连接，否则变频器将显示状态PRA并且不能正常输出。

1．3 如用AI1+和AI1-做双极性给定，请去掉AI1-和com之间的短接片。

2．请可靠连接各保护地和屏蔽地。

第二部分用中文图形终端编程一．中文图形编程操作终端界面二．菜单结构1．主菜单注：所有的参数调整都在 1 变频器菜单中进行，其它的主菜单都是辅助功能。

这些需要在使用中灵活掌握，慢慢积累经验。

2．变频器菜单注：变频器菜单中有关调试主要菜单是1.1 到 1.8 。

我们暂时也仅仅涉及一些主要的菜单和参数。

其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。

三．调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令菜单）：在命令菜单，找到最后一个参数：F4键分配：设置其功能为 T/K，即为端子控制（Terminals）与图形终端控制(Kepad)切换。

这样按F4键可以切换用端子控制起停或图形终端控制起停。

端子控制有效时，起停命令来自LI1, LI2的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示TERM；图形终端控制激活时，按图形终端上的RUN,STOP，FWD/REV键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示HMI。

此设置的目的是为了便于手动试运转。

正常运行时，应采用端子控制。

(常熟工厂为设置)。

施耐德变频器参数设置ATV320

设置 50 5.5 400
12.7 50 975 15 30 30 0 60 2C
OFr OA 4 2 9.6 801 0.4
Mdb SEP tEr CFG1 YES来自ACC加速时间
dEC
减速时间
LSP
低速频率
HSP
高速频率
Conf→fuLL→I-O→ AO1-输入/输出设置
Conf→fuLL→COn→ nd1网络 MODBUS
Conf→fuLL→LAC访问等级
Conf→fuLL→CtL命令
Conf→fuLL→FCS-参数调乱后可以恢复出
厂设置
tCC
AO1
AO1t AOL1 Add tbr tFO ttO
菜单代码说明设置bfr50npr55uns400ncr127frs50nsp975ith15acc加速时间30dec减速时间30lsp低速频率hsp高速频率60tcc2cconffullsin简单启动标准电机频率hz电机铭牌所示的电机额定功率kw电机铭牌所示的电机额定电压v电机铭牌所示的电机额定电流a电机铭牌所示的电机频率hz电机铭牌所示的电机转数rpm电机热保护电流1115之间conffullioao1输入输出设置线控制ao1ofrao1toaaol1tbr96tfo801tto04adu高级权限fr1mdbchcf隔离通道sepcd1端子排terfcsicfg1gfs回到出厂设置yesconffullioao1输入输出设置ofr
AdU
Fr1 CHCF Cd1 FCSI
GFS
2 线控制 OFr)：输出频率，在 0 至 [ 最大
输出频率之间
( 0A)：电流输出 ( 0A) 最小输出值
Modbus 地址 Modbus 波特率 [Modbus 格式 [Modbus 超时 ]

施耐德变频器参数设置ATV

设置 50 5.5 400
12.7 50 975 15 30 30 0 60 2C
OFr OA 4 2 9.6 801 0.4
Mdb SEP tEr CFG1 YES
ACC
加速时间
dEC
减速时间
LSP
低速频率
HSP
高速频率
Conf→fuLL→I-O→ AO1-输入/输出设置
Conf→fuLL→COn→ nd1网络 MODBUS
Conf→fuLL→LAC访问等级
Conf→fuLL→CtL命令
Conf→fuLL→FCS-参数调乱后可以恢复出
厂设置
tCC
AO1
AO1t AOL1 Add tbr tFO ttO
菜单代码说明bFr标准电机频率(Hz)
nPr 电机铭牌所示的电机额定功率(KW)
unS 电机铭牌所示的电机额定电压(V)
nCr 电机铭牌所示的电机额定电流(A)
FrS
Conf→fuLL→SIn-简
单启动
nSP
ItH
电机铭牌所示的电机频率(Hz) 电机铭牌所示的电机转数(rpm) 电机热保护电流(1.1-1.5之间)
AdU
Fr1 CHCF Cd1 FCSI
GFS
2 线控制 OFr)：输出频率，在 0 至 [ 最大
输出频率之间
( 0A)：电流输出 ( 0A) 最小输出值
Modbus 地址 Modbus 波特率 [Modbus 格式 [Modbus 超时 ]
高级权限
集成的 Modbus 隔离通道端子排
出厂设置1
回到出厂设置

施耐德ATV变频器设置指引

施耐德 ATV71 变频器调试指南第一部分接线一. 电气控制图1. 主回路2. 控制回路3. 编码器二 . 端子位置图1. 功率端子分布：ATV71-HD95N4ATV71-HD45N4/ ATV71-HD55N4 2．控制端子位置图：3．编码器卡安装图三．接线注意事项：1．各功率端子和控制端子一定要安装紧固；1． 1 动力直流母线端子 PO--PA+ 之间的短接铜片一定要保持紧固；1． 2 控制端子的 PWR--+24V 之间的短接片一定要保持连接，否则变频器将显示状态 PRA 并且不能正常输出。

1. 3如用AI1+和All-做双极性给定，请去掉 AI1-和com 之间的短接片。

2．请可靠连接各保护地和屏蔽地。

第二部分用中文图形终端编程一.中文图形编程操作终端界面二.菜单结构1 .主菜单注：所有的参数调整都在 1 变频器菜单中进行，其它的主菜单都是辅助功能。

这些需要在使用中灵活掌握，慢慢积累经验。

2.变频器菜单注：变频器菜单中有关调试主要菜单是 1.1 到 1.8 。

我们暂时也仅仅涉及一些主要的菜单和参数。

其它都是辅助菜单，这些需要在使用中灵活掌握，慢慢积累经验。

三. 调试的步骤第一步，设置简捷的起停控制设置端子与面板切换功能键（命令菜单）：在命令菜单，找到最后一个参数：F4键分配：设置其功能为 T/K ,即为端子控制（Terminals ）与图形终端控制（Kepad ）切换。

这样按F4键可以切换用端子控制起停或图形终端控制起停。

端子控制有效时，起停命令来自LI1, LI2 的逻辑端子的输入，这时变频器图形终端首行显示的第二个位置显示 TERM ；图形终端控制激活时，按图形终端上的 RUN, STOP ， FWD/REV 键可以控制变频器的正反转，旋转导航键（浏览鼓轮）改变频率给定这时图形终端首行显示的第二个位置显示 HMI 。

此设置的目的是为了便于手动试运转。
