BIM三维视图效果
BIM技术应用ppt课件
当前BIM应用热点及价值分析
BIM应用
16、反恐及安 全
17、专业教学
解决的问题
•BIM模型与监控设施配合使用，全面清晰掌 控建筑的所有位置信息； •利用BIM模型进行疏散分析并形成最佳疏散 方案，指导教育业主疏散的意识； •利用BIM模型确定恐怖人员、人质、狙击手 位置，便于确定最佳营救方案；
H座
路 A座
B、F座与现有建筑之间距离
.
30
30|*
当前BIM应用热点及价值分析
BIM应用 解决的问题
•实现对复杂建筑造型的设计精准表达 •实现对特殊构造（如钢结构和幕墙）的设计 1、三维设计 描述 •避免二维设计考虑不周的设计疏漏 •避免二维设计描述不清所带来的理解偏差
•结构力学分析
2、建筑性能 •节能分析
•便于设备设施资产维护；
•提高资产管理效率 •提高资产管理质量 •降低资产损耗风险
15、维护管理
•方便查询建筑物损坏构件的设计资料、施 工资料、设备材料供应商和产地、质量、品 牌型号等资料；
•便于确定维修方案，避免维修造成的对正 常建筑损坏的失误
•便于建筑及时得到维护 和保修
•节省维护时间
•降低维护风险
•降低施工过程停工、窝 工、返工的风险
•提高施工安全 33|*
当前BIM应用热点及价值分析
BIM应用
解决的问题
•确定建筑材料的下料形状、尺寸以及数量
10、下料计算 •确定材料的排布位置（如复杂造型的屋面 、幕墙的表面材料）；
11、成本控制
•快速准确计算工程量及造价，用于招标控 制价编制；
•快速准确计算进度工程量及造价，便于完 成进度款的计量支付；
价值：撑绿色建筑设计和评价
建筑三视图ppt课件
建筑三视图ppt课件•建筑三视图基本概念与原理•正投影图绘制技巧与规范•剖面图与断面图绘制要点•透视效果图制作技巧与展示•建筑三视图在工程设计中的应用•建筑三视图识图与审图能力培养•总结回顾与拓展延伸01建筑三视图基本概念与原理三视图定义及作用定义作用投影原理与方法投影原理投影方法根据建筑形体的不同位置和形状，选择合适的投影面和投影方向，将建筑形体向投影面进行投影，得到相应的视图。
视图间关系与转换视图间关系视图转换02正投影图绘制技巧与规范确定投影方向绘制投影线完善投影图030201正投影图绘制步骤线条使用及标注方法线条使用在绘制正投影图时，应使用细实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线或轴线。
标注方法在投影图上应标注必要的尺寸，包括定形尺寸、定位尺寸和总体尺寸。
标注时应选择合适的比例，使图纸清晰易读。
梁体正投影图梁体的正投影图通常呈现为长条形，表示梁体的横截面形状和尺寸。
在绘制时应注意梁体的截面形状和尺寸标注。
柱体正投影图柱体的正投影图通常呈现为矩形或正方形，表示柱体的顶面和底面。
在绘制时应注意柱体的高度和宽度比例。
墙体正投影图墙体的正投影图通常呈现为矩形或不规则形状，表示墙体的厚度和高度。
在绘制时应注意墙体的厚度和高度比例以及门窗等开口的位置和尺寸。
典型结构正投影图示例03剖面图与断面图绘制要点剖面图类型及选择依据剖面图类型选择依据断面图绘制方法及注意事项绘制方法注意事项实例分析：剖面图和断面图应用实例一实例二实例三04透视效果图制作技巧与展示透视效果图基本概念和特点透视效果图定义利用透视原理，在二维平面上表现三维空间感的设计图纸。
透视效果图特点立体感强，能真实反映物体的空间关系和比例；视觉效果好，能增强设计方案的感染力。
制作透视效果图所需软件工具介绍SketchUpAutoCAD三维建模软件，适用于建筑设计、室内设计等领域，操作简单易上手，支持实时渲染。
3ds Max优秀透视效果图案例欣赏案例一某商业综合体透视效果图，展示建筑外观、内部空间和周围环境，体现设计师的创意和表现技巧。
bim对工程管理的影响和作用

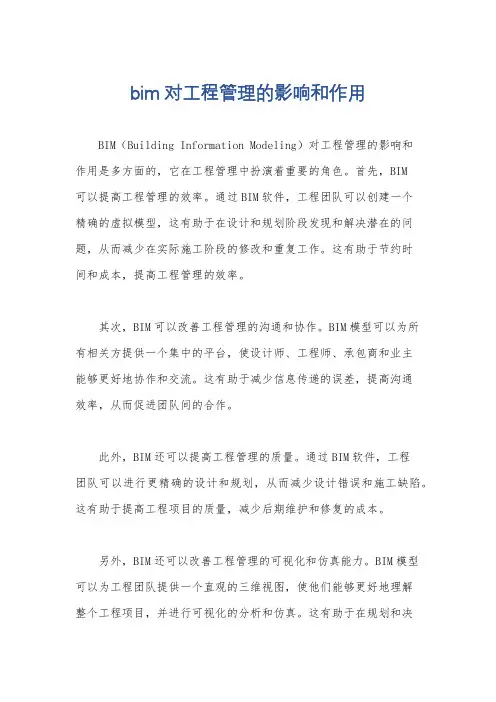

bim对工程管理的影响和作用
BIM（Building Information Modeling）对工程管理的影响和
作用是多方面的，它在工程管理中扮演着重要的角色。
首先，BIM
可以提高工程管理的效率。
通过BIM软件，工程团队可以创建一个
精确的虚拟模型，这有助于在设计和规划阶段发现和解决潜在的问题，从而减少在实际施工阶段的修改和重复工作。
这有助于节约时
间和成本，提高工程管理的效率。
其次，BIM可以改善工程管理的沟通和协作。
BIM模型可以为所
有相关方提供一个集中的平台，使设计师、工程师、承包商和业主
能够更好地协作和交流。
这有助于减少信息传递的误差，提高沟通
效率，从而促进团队间的合作。
此外，BIM还可以提高工程管理的质量。
通过BIM软件，工程
团队可以进行更精确的设计和规划，从而减少设计错误和施工缺陷。
这有助于提高工程项目的质量，减少后期维护和修复的成本。
另外，BIM还可以改善工程管理的可视化和仿真能力。
BIM模型
可以为工程团队提供一个直观的三维视图，使他们能够更好地理解
整个工程项目，并进行可视化的分析和仿真。
这有助于在规划和决
策过程中更好地理解工程项目，从而提高管理决策的准确性和可行性。
总的来说，BIM对工程管理的影响和作用是全方位的。
它可以提高管理效率，改善沟通和协作，提高工程质量，增强可视化和仿真能力，从而为工程管理带来更多的优势和机遇。
因此，BIM已经成为现代工程管理中不可或缺的重要工具。
BIM建模—墙体(BIM技术)
此时将一层是外墙复制到二层，完成后修改二层外墙 的标高，进入二层平面，按上述方法通过“Tab”键快速 选中所以外墙，见下图，在“属性”面板修改墙体实例参 数，底部限制条件“2F”,底部偏移“0”,顶部约束“3F”,顶 部偏移“0”，最终完成效果如右下图。
接下来对二层部分外墙进行修改。进入二层平面，修改三 道外墙见下图，修改墙体的高度。至此，二层外墙创建完 成。

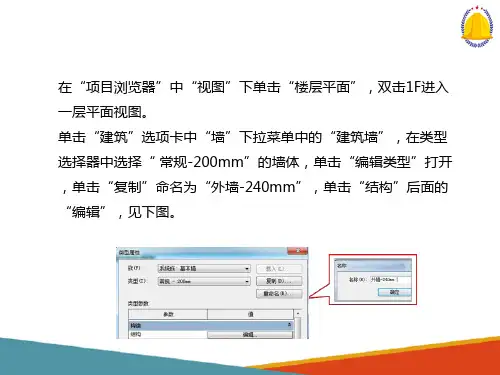

在“项目浏览器”中“视图”下单击“楼层平面”，双击1F进入 一层平面视图。 单击“建筑”选项卡中“墙”下拉菜单中的“建筑墙”，在类型 选择器中选择“ 常规-200mm”的墙体，单击“编辑类型”打开 ，单击“复制”命名为“外墙-240mm”，单击“结构”后面的 “编辑”，见下图。
此时弹出“编辑部件”对话框，见下图，利用插入、删除、向上 、向下命令编辑该墙体的结构层，设置完成后单击两次“确定” 完成新墙体的编辑。
继续选择“ 隔墙-120mm”，修改墙体定位线为“面层面：内 部”，绘制见下图墙体。
至此，一层和二层的所有墙体绘制完成，见下图。
绘制二层的内墙。打开二层平面视图，选择墙体类型 为“内墙-240mm”，定位线为“墙中心线”，顶部标高 为“2F”，顶部偏移为“0”，顶部标高为“3F”，顶部偏 移为“0”，绘制如图5-21所示位置内墙。
选择墙体类型“隔墙-120mm”，通过“复制”创建新的墙 体“隔墙-180mm”，修改其结构层厚度为180mm，见下图 。
在D轴下方沿参照平面绘制墙体，单击“修改”面板上的“对齐 ”命令，单击“内墙-240”的外边线，然后再单击“隔墙-180”的 外边线，使两墙体的外边线对齐，见下图。
选择墙体类型为“隔墙-120mm”，定位线为“墙中心线”， 底部标高为“2F”，底部偏移为“0”，顶部约束为“3F”，顶部 偏移为“0”，绘制见下图位置墙体。
广联达BIM三维场布4.0操作手册

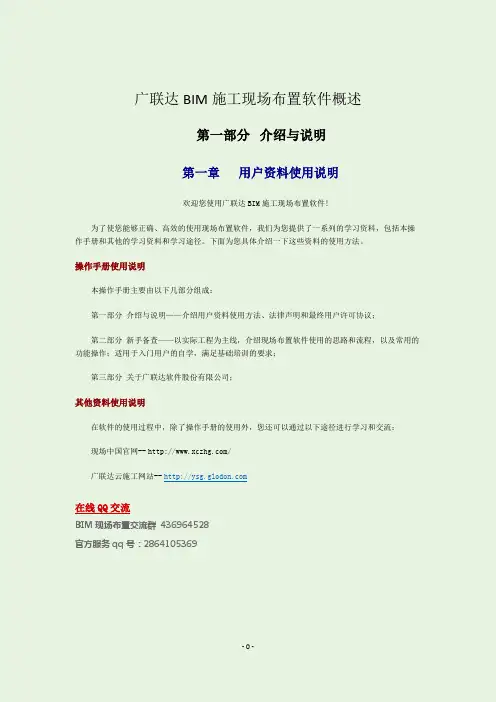

第二部分 新手备查
第一章 BIM 施工现场布置软件概述
1.1 BIM 施工现场布置软件整体介绍
真正用于建设项目全过程临建规划设计的三维软件，BIM 施工现场布置软件提供多 种临建 BIM 模型构件，可以通过绘制或者导入 CAD 电子图纸、GCL 文件快速建立模型， 同时还可以导出自定义构件和导出构件。软件按照规范进行场地布置的合理性检查，支 持导出和打印三维效果图片，导出 DXF、IGMS、3DS 等多种格式文件， 软件还提供场地 漫游、录制视频等功能，使现场临设规划工作更加轻松、更形象直观、更合理、更加快 速。
-1-
4． 进行其他可能损害本公司软件产品著作权或其他合法权益的行为。 您有责任告知运行或可能接触该软件产品的个人、法人或其他组织，产品是由我们许可使用 的，被告知者同样应该遵守本许可协议。否则，您将对应该被告知而未被告知者的行为承担本协议 所述的后果和责任。 作为软件产品版权所有者，我们善意地提醒您，任何违反本许可协议的行为都将导致您承担 包括但不限于失去要求对您持有的任何本公司软件产品提供服务的权利及停止侵害、消除影响、赔 礼道歉、赔偿损失等形式的责任。 用户使用授权 在合法地获得本公司授权后，您将有权利： 1． 在任意一台计算机上以学习版安装、使用访问、显示、运行本产品，但是只能通过加密 锁在一台计算机上以正式版运行本产品。 2． 任何副本均应获得我公司的书面授权，该副本应附有与原件相同的商标和其他标识且同 样适用于本许可协议。 3． 享受依据您与我们之间有效协议的约定要求服务、升级、培训等。 4． 其他应享有的合法权利。 未明示授予的一切其它权利均为广联达软件股份有限公司所有。 责任条款 我们将以最大的努力保证您基于合法持有的软件产品所产生的一切合法权利，但是： 1． 广联达公司已通过 ISO9000 质量体系认证，我公司的软件产品已取得中华人民共和国国 家版权局颁发的“计算机软件著作权登记证书”和北京市科学技术委员会颁发的“软件产品登记证 书”，符合国家质量标准。但由于软件产品自身的特殊性和软件开发技术发展的局限，因此对于软 件产品的缺陷和失误所导致的损害，我公司将通过更换或打补丁等方式进行补救，不承担除此之外 的其他责任。 2． 用户应为广联达造价系列软件的安装、使用提供合法、安全、兼容、适用的相关硬件和 软件配置。因未提供上述软、硬件配置而导致的损失（包括但不限于因意外断电或病毒而导致的数 据损坏等损害后果），或由于不可抗力导致的损害，广联达公司不承担赔偿责任。 3． 广联达公司致力于为广大用户提供功能更加完备的软件，用户应及时与我公司联系以更 换升级版本的软件，用以替代旧版本并停止旧版本的使用，因软件未及时升级而导致的损害后果， 我公司不承担赔偿责任。 4． 软件作为计算工具，其运算结果的正确有赖于用户的正确操作和专业判断。对于用户因未 尽此职责而导致的损失，广联达公司不承担赔偿责任。 5． 任何情况下，由于您同第三人的合同约定不明确，或对乙方产品及技术支持的不正当使 用造成的同第三人的纠纷，应您的要求，我公司将在技术层面做出诊断和解释，但对责任的承担不 作保证。 6． 广联达公司对于用户使用侵害我公司版权等权利的软件所产生的后果不承担任何法律责 任；并保留采用法律手段追究以任何方式侵害我公司版权等权利者的法律责任的权利。 关于某些特性的告知及要求您关注此类告知的提醒 1． 在您使用软件过程中，软件中的数据库以相关职能部门颁布的定额本为依据，如果定额 单价与消耗量合计不能配平时，软件以定额单价为准采用补差项进行配平，如果由于单价数据与消 耗量数据有差异而引起的争议，请咨询相关职能部门，相关职能部门确定并颁布勘误后，我公司负 责数据的修改，但不保证可以挽回勘误前数据而引起的损失。 2． 在您使用软件过程中，软件中对专业理解以职能部门颁布的定额本及相关文件为依据， 如果出现专业理解有疑义，请咨询相关职能部门，相关部门确定并颁布文件后，软件再统一处理， 在使用过程中如果由于专业理解差异而引起的争议损失，我公司负责按照相关部门颁布的文件进行
BIM轻量化平台功能对比

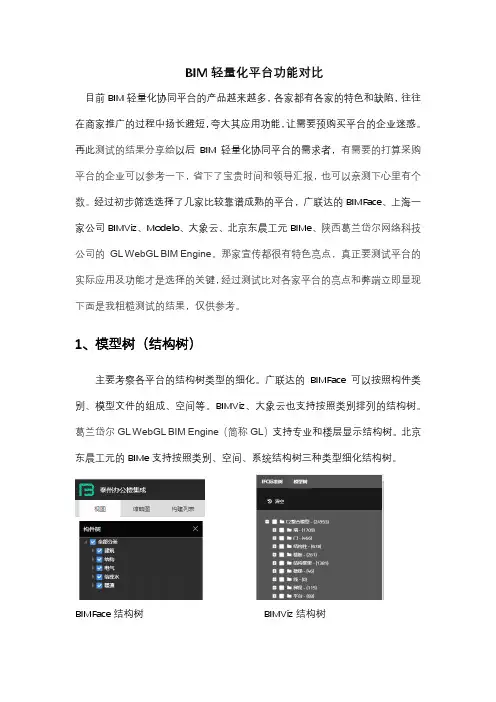

BIM轻量化平台功能对比目前BIM轻量化协同平台的产品越来越多，各家都有各家的特色和缺陷，往往在商家推广的过程中扬长避短，夸大其应用功能，让需要预购买平台的企业迷惑。
再此测试的结果分享给以后BIM轻量化协同平台的需求者，有需要的打算采购平台的企业可以参考一下，省下了宝贵时间和领导汇报，也可以亲测下心里有个数。
经过初步筛选选择了几家比较靠谱成熟的平台，广联达的BIMFace、上海一家公司BIMViz、Modelo、大象云、北京东晨工元BIMe、陕西葛兰岱尔网络科技公司的GL WebGL BIM Engine。
那家宣传都很有特色亮点，真正要测试平台的实际应用及功能才是选择的关键，经过测试比对各家平台的亮点和弊端立即显现下面是我粗糙测试的结果，仅供参考。
1、模型树（结构树）主要考察各平台的结构树类型的细化。
广联达的BIMFace可以按照构件类别、模型文件的组成、空间等。
BIMViz、大象云也支持按照类别排列的结构树。
葛兰岱尔GL WebGL BIM Engine（简称GL）支持专业和楼层显示结构树。
北京东晨工元的BIMe支持按照类别、空间、系统结构树三种类型细化结构树。
BIMFace结构树BIMViz结构树大象云结构树GL结构树BIMe结构树结构树（模型树）等细化功能做的比较好的广联达的BIMFace和东晨工元的BIMe，对于模型构件的细化归类和针对结构树特色功能有独到之处。
广联达的BIMFace，可以按照模型文件的组成来划分，选择一个模型文件其包含的所有构件亮显其他模型文件的构件灰显。
东晨工元的BIMe平台中在系统树中可以生成二维拓扑图，在二维拓扑图当中选择构件的节点同时三维视图显示机电系统的上下游关系，表达每个专业系统中三维立体位置和二维逻辑关系相结合，这个功能在以后的机电运维中也能发挥其重要作用。
2、2D平面在3D模型中的联动2D、3D模式下相互联动，这个功能亮点在于平台中可同时显示三维模型与二维图纸，在BIM模型与二维图纸之间建立起构件、相机的同步，在二三维间同步选中构件、切换视角、二三维叠加以及二维测量，高效准确的使用BIM模型。
使用Revit进行三维建模的基本原理
使用Revit进行三维建模的基本原理Revit是一款专业的建筑信息模型（BIM）软件，提供了一套强大的工具和功能，用于三维建模和建筑设计。
通过Revit可以对建筑物进行全面的数字化建模，实现快速、精确的设计和构造过程。
本文将介绍使用Revit进行三维建模的基本原理。
一、Revit的基本概念1. 运用对象：Revit将建筑物分为一系列对象，如墙体、楼板、窗户、门等，每个对象都有自己的参数和属性。
2. 面向对象：Revit是面向对象的软件，建筑物的每个对象都可以独立编辑和修改。
3. 参数化建模：Revit使用参数化建模的方式进行设计，通过调整参数值可以随时修改对象的尺寸和属性。
二、Revit的工作环境1. 用户界面：Revit的用户界面分为几个主要区域，包括项目浏览器、属性调整器、视图窗口等。
2. 视图切换：Revit提供多种视图类型，如平面、立面、剖面等，可以在不同的视图中编辑和查看建筑物的不同部分。
三、Revit的建模过程1. 创建项目：在Revit中，首先需要创建一个新的项目，包括设置项目单位、导入CAD图纸等。
2. 创建建筑元素：使用Revit的绘图工具可以创建建筑物的各个部分，如墙体、楼板、柱子等。
可以通过点击、拖拽等方式精确地绘制建筑元素。
3. 编辑建筑元素：Revit允许对建筑元素进行修改和编辑，如调整尺寸、更改属性等。
可以通过参数化建模的方式实现快速的修改。
4. 添加建筑组件：Revit提供了丰富的构件库，可以添加窗户、门、家具等建筑组件，使建筑物更具完整性和实用性。
5. 创建视图：使用Revit可以创建不同类型的视图，如平面图、立面图、剖面图等，方便查看和编辑建筑物的不同部分。
6. 制作图纸：Revit可以自动生成建筑图纸，并提供各种注释和标记工具，使图纸更加清晰和易于理解。
四、Revit的优势和应用1. 数字化建模：Revit提供全面的建筑信息模型，可以实现建筑物的全面数字化建模和设计，大大提高设计效率和准确性。
BIM基础知识—视图控制(控制栏介绍)
Revit提供三种显示详细程度：粗略显示、中等显示和精细显示 Revit中的图元，可以在族中定义在不同视图详细程度模式下要显示的模型。Fra bibliotek视觉样式
线框
隐藏线
着色
一致的颜色
真实
• Revit提供了6种显示视觉样式，分别是“线框” “隐藏线”“着色”“一致的颜色”“真实”“光线追踪” • 显示越精细，系统消耗资源较大，项目运行越慢
比
例
变化
比例为1:100
比例为1:200
• 视图比例用于控制模型尺寸与当前视图显示之间的关系
• 无论视图比例如何调整，都不会修改模型的实际尺寸，仅会影响当前视图中添 加的文字、尺寸标注等注释信息的相对大小
• Revit允许为项目中的每个视图指定不同比例，也可以创建自定义视图比例
详细程度
详细程度
粗略 中等
日光路径、阴影、渲染对话框
日光路径 阴影
渲染对话框 • 可以通过打开/关闭阴影开关在视图中显示模型的光照阴影，增强模型的表现力 • 在日光路径里面的按钮中，还可以对日光进行详细设置 • 显示渲染对话框(仅三维视图才可使用)。Revit2016默认采用Mental Ray 渲染器进行
渲染
裁剪视图
裁剪框
视图控制(控制栏介绍)
控制栏介绍
视图 比例
视觉
视图 锁定三 显示隐 显示分 显示
样式 阴影 裁剪 维视图 藏图元 析模型 约束
视图详 打开/ 渲染 显示裁 临时隐 临时视 高亮显
细程度 关闭日
剪区域 藏/隔 图属性 示位移
光路径
离
集
由于在Revit中各视图均采用独立的窗口显示， 因此，在任何视图中进行视图控制栏的设置，都不会影响其他视图的设置
BIM汇报ppt
工程概括
02
核心理念
核心理念
visualization
碰撞检查，减少返 工虚拟施工，有效 协同三维渲染，宣
传展示.
integration
把项目设计和投资 回报分析结合起来， 计算出设计变化对
投资回报的影响
parameter
依据这些信息类别 建立参数化的对象 来具体描述实际的
建筑模型案例
核心理念
○ CPU：(英特尔)Intel(R) Core(TM) i5-9300 CPU @ 2.40GHz
○ 主板：Legion Y7000 ○ 内存：镁光8G DDR4 2400 ○ 机械硬盘：七彩虹SL300 120GB固态硬盘 ○ 显卡：七彩虹Calarfal 1050Ti-4GD5 GAMING V3 ○ 机箱：金河田NX白色 ○ 电源：鑫谷 战斧400 背线版 ○ 键鼠套装：凯迪威9122七彩光游戏键鼠套装白色 ○ 显示器：冠捷23.4寸高清屏
2.导入CAD底图
3.建立柱梁板墙等组件
4.三维模型渲染和明 细表输出
楼板在revit中的应用效果
钢筋桁架立面图
板的三维视图
部分主次梁节点详图
梁开洞配筋图
梁的配筋图
剪力墙在revit中的应用效果
示例
墙的配筋图
墙、柱、梁明细表
柱明细表
梁混凝土明细表
BIM 展 示 整 栋 建 筑
06
BIM技术应用 亮点
巢居公寓项目 BIM汇报
汇报人：**目录Leabharlann 01 工程概况 05 成果展示
02 核心理念
06
BIM技术应用 亮点
03 软硬件环境 07 应用心得
04 BIM应用及 08 总结 效果
精品图文 贵阳东站建设质量管理BIM应用
精品图文 | 贵阳东站建设质量管理BIM应用王同军副总经理在2018年总公司铁路建设工作会议上强调，要加大铁路建设项目管理技术创新力度，加快信息化应用、智能建造等技术的探索研究，推动铁路建设向信息化、专业化、智能化方向发展。
近年来，我国的高速铁路技术取得了很大进步， BIM在铁路建设中越来越得到重视。
铁路站房是以高铁为代表的综合交通枢纽体系中的重要一部分，目前在铁路站房建设中的质量管理存在两个难点：一是如何把好设计源头关，让设计文件的深度达到规定的标准，要将相关的“错、漏、碰、缺”问题尽可能消灭在施工图审查之前，为后续的相关工作提供技术条件；二是如何才能真正把好现场质量关，从原材料、试件入手，以标准化为抓手，强化作业标准，切实把控施工质量。
为了解决这两个问题，小编为大家整理了一篇贵阳东站BIM应用实例，希望能为大家在铁路站房施工质量管理中使用BIM技术提供参考。
工程概况新建长沙至昆明铁路客运专线贵阳东站，为中型铁路旅客车站，设计使用年限50年。
项目位于贵州省贵阳市东北部，为铁路客运专线车站、车场设计10站台面18线、站台设计为450m长，11.5m宽，1.25m高，其中侧式站台2座、岛式站台4座，12m宽跨线地道2座、该工程包含站房工程及站台风雨棚工程、总面积48979.12m2。
其中站房建筑面积9983.23m2，站台风雨棚投影面积31725.32m2，地道建筑面积7270.57m2。
效果图见图1。
图1 贵阳东站效果图具体实施步骤BIM在铁路站房建设中质量管理的运用主要体现在如下几个阶段。
1前期工作阶段从施工图设计阶段便开始介入BIM技术，迅速跟进设计，辅助设计单位准确完成施工图设计。
并提取相关工程量，为校核施工图预算做准备。
施工图审查后协助设计院根据施工图审查意见对设计进行调整，BIM模型同步更新。
根据三维信息模型，应用相关进度管理软件，对建设过程进行模拟推演，结合外部各种条件，确定合理工期，辅助指导性施工组织设计的编制。
BIM技术基础课ppt课件
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
绘制标高
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
（4）基本设置
单位设置
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
（4）基本设置
符号设置 如果不是中国标高符， 需载入族。
文件夹： “注释” →“符号” →“建筑”
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
快捷键：
B七IM、技附术录及应用
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
八B、IM实技例术操及应作用
1、别墅 2、招待所
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
墙体翻转
翻转符号在墙的外侧， 如果翻转符号在里面， 点击翻转符号，即可翻
转墙体
复制墙体 采用PP管及配件：根据给水设计图配置好PP管及配件，用管件在管材垂直角切断管材，边剪边旋转，以保证切口面的圆度，保持熔接部位干净无污物
BIM技术应用PPT课件完整版
