超声波焊接原理和应用
超声波焊接
超声波焊接超声波焊接是一种应用超声波技术进行焊接的方法,它具有高效、可靠、环保等特点,广泛应用于工业生产中。
本文将从超声波焊接的原理、设备、应用领域以及优势等方面进行介绍。
超声波焊接是利用超声波振动产生的能量实现焊接材料的熔接。
超声波是一种频率超过人耳能听到的声音的机械波,其频率一般在20kHz到70kHz之间。
超声波焊接的原理主要是利用超声波振动使材料分子的间距变小,从而产生高温高压的效果,促使材料发生熔接现象。
在焊接过程中,超声波振动会穿透至焊材表面,使接触部分的温度升高,然后通过适当的加压使材料熔化并熔接在一起,最终形成焊接接头。
超声波焊接设备主要由超声波振动系统、机械系统和电气系统组成。
超声波振动系统是超声波焊接的核心部分,它由发声器和承载器组成。
发声器是将电能转化为机械振动的装置,承载器则是将振动传递给焊接件的装置。
机械系统主要包括焊接头、压力机构等部分,用于在焊接过程中施加适当的压力。
电气系统则提供了超声波发生器、控制电路、传感器等设备,用于控制焊接过程的各个参数。
超声波焊接在工业生产中有着广泛的应用。
它可以焊接各种金属材料,如铝、铜、钢等,也可以焊接塑料和纺织品等非金属材料。
超声波焊接常被运用在汽车制造、电子设备生产、包装行业等领域。
例如,在汽车制造中,超声波焊接被应用于制造车灯、排气管和电池等零部件;在电子设备生产中,它被用于焊接电子元件和连接导线等;在包装行业中,超声波焊接可用于封口、划线和熔接等工作。
超声波焊接具有许多优势。
首先,它的焊接速度快,能够在短时间内完成焊接工作,提高生产效率。
其次,超声波焊接的焊接接头牢固可靠,具有较高的拉伸强度和密封性能。
再次,它适用于焊接的材料种类广泛,包括金属、塑料和纺织品等。
此外,超声波焊接过程不需要使用焊接剂和填料,所以它是一种环保、无污染的焊接方法。
总结起来,超声波焊接是一种高效、可靠、环保的焊接方法,广泛应用于多个行业中。
随着技术的不断进步,超声波焊接设备的性能和效果也在不断提高,为我们的生产和生活带来了许多便利和效益。

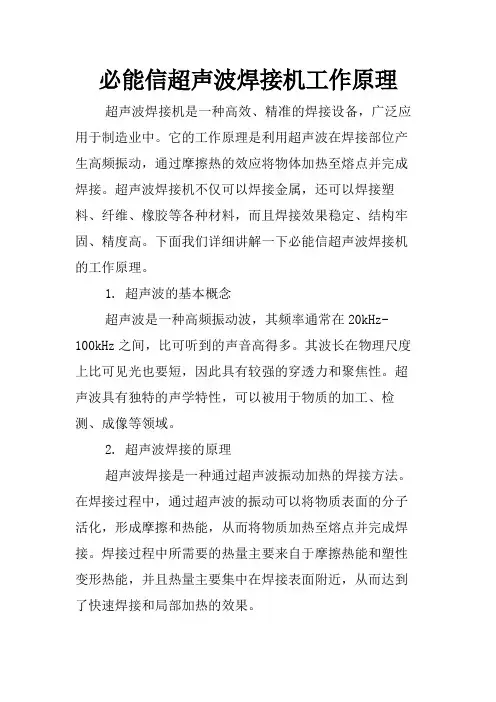

必能信超声波焊接机工作原理
必能信超声波焊接机工作原理超声波焊接机是一种高效、精准的焊接设备,广泛应用于制造业中。
它的工作原理是利用超声波在焊接部位产生高频振动,通过摩擦热的效应将物体加热至熔点并完成焊接。
超声波焊接机不仅可以焊接金属,还可以焊接塑料、纤维、橡胶等各种材料,而且焊接效果稳定、结构牢固、精度高。
下面我们详细讲解一下必能信超声波焊接机的工作原理。
1. 超声波的基本概念超声波是一种高频振动波,其频率通常在20kHz-100kHz之间,比可听到的声音高得多。
其波长在物理尺度上比可见光也要短,因此具有较强的穿透力和聚焦性。
超声波具有独特的声学特性,可以被用于物质的加工、检测、成像等领域。
2. 超声波焊接的原理超声波焊接是一种通过超声波振动加热的焊接方法。
在焊接过程中,通过超声波的振动可以将物质表面的分子活化,形成摩擦和热能,从而将物质加热至熔点并完成焊接。
焊接过程中所需要的热量主要来自于摩擦热能和塑性变形热能,并且热量主要集中在焊接表面附近,从而达到了快速焊接和局部加热的效果。
超声波焊接机具有高频、高能量、低温度等特点,因此可以完成细小、复杂、异型的焊接任务。
对于大规模的生产来说,超声波焊接机的生产效率也非常高,同时也具有一定的环保优势。
3. 必能信超声波焊接机的特点及应用必能信超声波焊接机是一款具有高性价比的超声波焊接设备,其工作原理与传统的超声波焊接机大致相同,但它在焊接精度、稳定性和可靠性方面具有很大的优势。
必能信超声波焊接机具有以下几个特点:(1)焊接精度高。
必能信超声波焊接机可以精确控制焊接时间、温度和焊接强度等参数,从而保证焊接质量和精度。
(2)稳定性好。
必能信超声波焊接机采用先进的电路控制技术,具有稳定可靠的性能,在长时间的生产作业中表现优异。
(3)使用方便。
必能信超声波焊接机采用人性化的设计,方便用户操作和维护,并且具有智能化的自动化控制功能。
必能信超声波焊接机广泛应用于各种金属、塑料、橡胶、纤维等材料的焊接和组装,尤其适用于汽车、电子、通信、医疗器械等行业中需要高精度、高效率的生产过程中使用。

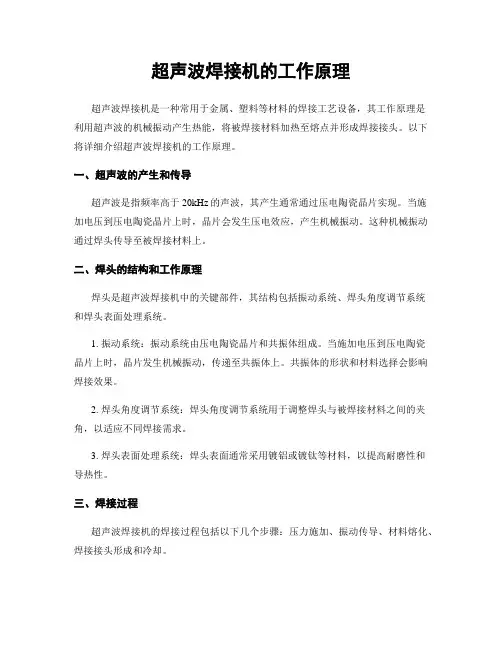

超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常用于金属、塑料等材料的焊接工艺设备,其工作原理是利用超声波的机械振动产生热能,将被焊接材料加热至熔点并形成焊接接头。
以下将详细介绍超声波焊接机的工作原理。
一、超声波的产生和传导超声波是指频率高于20kHz的声波,其产生通常通过压电陶瓷晶片实现。
当施加电压到压电陶瓷晶片上时,晶片会发生压电效应,产生机械振动。
这种机械振动通过焊头传导至被焊接材料上。
二、焊头的结构和工作原理焊头是超声波焊接机中的关键部件,其结构包括振动系统、焊头角度调节系统和焊头表面处理系统。
1. 振动系统:振动系统由压电陶瓷晶片和共振体组成。
当施加电压到压电陶瓷晶片上时,晶片发生机械振动,传递至共振体上。
共振体的形状和材料选择会影响焊接效果。
2. 焊头角度调节系统:焊头角度调节系统用于调整焊头与被焊接材料之间的夹角,以适应不同焊接需求。
3. 焊头表面处理系统:焊头表面通常采用镀铝或镀钛等材料,以提高耐磨性和导热性。
三、焊接过程超声波焊接机的焊接过程包括以下几个步骤:压力施加、振动传导、材料熔化、焊接接头形成和冷却。
1. 压力施加:焊接开始时,焊头通过气压或液压系统施加一定的压力到被焊接材料上,以确保焊接接头的质量。
2. 振动传导:焊接过程中,焊头产生的机械振动通过焊接头和被焊接材料之间的接触面传导,使被焊接材料发生微小振动。
3. 材料熔化:被焊接材料在振动的作用下,由于内部分子摩擦产生热能,使焊接接头区域的温度升高,达到材料的熔点。
4. 焊接接头形成:当被焊接材料熔化后,焊头施加的压力将其压合在一起,形成焊接接头。
焊接接头的质量取决于焊接头的振动频率、振幅、压力和焊接时间等参数。
5. 冷却:焊接完成后,焊接接头冷却固化,形成坚固的焊接连接。
四、超声波焊接机的优势和应用领域超声波焊接机具有以下优势:1. 高效快速:焊接速度快,一般在数秒至数十秒之间完成。
2. 温度低:焊接过程中,焊接接头的温度较低,可以避免材料的变形和热影响区的扩散。

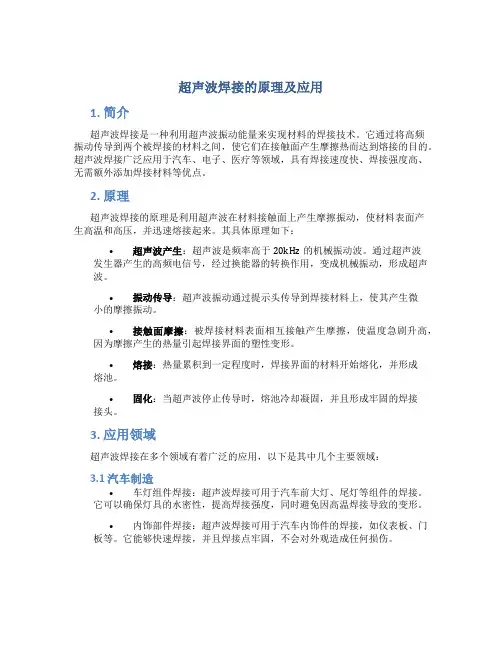

超声波焊接的原理及应用
超声波焊接的原理及应用1. 简介超声波焊接是一种利用超声波振动能量来实现材料的焊接技术。
它通过将高频振动传导到两个被焊接的材料之间,使它们在接触面产生摩擦热而达到熔接的目的。
超声波焊接广泛应用于汽车、电子、医疗等领域,具有焊接速度快、焊接强度高、无需额外添加焊接材料等优点。
2. 原理超声波焊接的原理是利用超声波在材料接触面上产生摩擦振动,使材料表面产生高温和高压,并迅速熔接起来。
其具体原理如下:•超声波产生:超声波是频率高于20kHz的机械振动波。
通过超声波发生器产生的高频电信号,经过换能器的转换作用,变成机械振动,形成超声波。
•振动传导:超声波振动通过提示头传导到焊接材料上,使其产生微小的摩擦振动。
•接触面摩擦:被焊接材料表面相互接触产生摩擦,使温度急剧升高,因为摩擦产生的热量引起焊接界面的塑性变形。
•熔接:热量累积到一定程度时,焊接界面的材料开始熔化,并形成熔池。
•固化:当超声波停止传导时,熔池冷却凝固,并且形成牢固的焊接接头。
3. 应用领域超声波焊接在多个领域有着广泛的应用,以下是其中几个主要领域:3.1 汽车制造•车灯组件焊接:超声波焊接可用于汽车前大灯、尾灯等组件的焊接。
它可以确保灯具的水密性,提高焊接强度,同时避免因高温焊接导致的变形。
•内饰部件焊接:超声波焊接可用于汽车内饰件的焊接,如仪表板、门板等。
它能够快速焊接,并且焊接点牢固,不会对外观造成任何损伤。
3.2 电子制造•电子元件焊接:超声波焊接可用于电子元件的焊接,如电池片、电路板等。
它可以实现高效快速的焊接,同时保持焊接点的精确度和稳定性。
•电缆连接:超声波焊接可用于电缆的连接,如线缆、USB接口等。
它能够实现高强度的焊接,并且焊接时间短,无需使用额外的焊接材料。
3.3 医疗器械•塑料容器焊接:超声波焊接可用于医疗器械中的塑料容器的焊接。
它可以确保无菌环境,同时提高容器的密封性和耐压性。
•医用器械组件焊接:超声波焊接可用于医用器械的组件焊接,如手术器械、医用注射器等。
特种焊接技术--第五章超声波焊接
1-发生器 2-换能器 34-耦合杆 A-发生器 B聚能器 -声学系统 5-上声极6-焊件7-下声级8-电磁加压装臵 C-加压机构 D-控制装臵 9-控制加压电源10-程控器 19 材料科学与工程学院 压力焊
材料科学与工程学院
19
特种焊
1、超声波发生器 是焊机的核心设备。它是一种具有超声频率的 正弦电压波的电源,实质是一个包括机械振动系统 在内的单级或多级放大的自激振荡器。作用是将工 频(50Hz) 电流变成 15 ~ 60Hz 的震荡电流,并通 过输出变压器与换能器相耦合。 2、声学系统 超声波的关键部件,是电声耦合装臵(声学系 统),由换能器、聚能器(变幅杆)、耦合杆(传 振杆和上下声极)等组成。 主要作用是传输弹性振动能给焊件,以实现焊 接。声学系统设计的关在于按照选定的频率计算每 个声学组元的自振频率。
11
特种焊 2、缝焊 缝焊时超声波通过旋转运动的圆盘状声极传输 给工件,形成具有密封性的连续焊缝。 缝焊可以获得密封的连续焊缝。通常工件被夹 持在上、下焊盘之间。在特殊情况下可采用平板式 下声极。
材料科学与工程学院 压力焊 辽宁工程技术大学 材料科学与工程学院
12
12
特种焊 3、环焊 用环焊方法可以一次形成 封闭形焊缝,采用的是扭转振 动系统。焊接时焊盘扭转,振 动振幅相对于声极轴线呈对称 线性分布,轴心区振幅为零, 焊盘边缘振幅最大。显然环焊 最适用于微电子器件的封装工 艺。有时环焊也用于对气密要 求特别高的直线焊缝场合,此 时可采用部分重叠环焊方法, 类似缝焊获得连续直线焊缝。
材料科学与工程学院 压力焊 辽宁工程技术大学 材料科学与工程学院
20
20
特种焊 (1)换能器 将发生器的电震荡能转换成相同频率的机械振 动能,是焊机的机械振动源。有磁致伸缩式和压电 式两种。 磁致伸缩效应是当铁磁材料臵于交变磁场中, 将会在材料的长度方向发生宏观的同步伸缩变形现 象,常用镍片和铁铝合金,工作可靠,但换能效率 仅为20~30%,已被压电式换能器所替代。 压电式是利用某些非金属压电晶体(如石英、 锆酸铅、锆钛酸等)的逆压电效应。当压电材料在 一定晶面上受到压力或拉力时,会出现电荷,称为 正压电效应;反正,当在压电轴方向馈入交变电场 时,晶体会沿一定方向发生同步收缩现象,称逆压 电效应。效率高达80~90%,但寿命短。

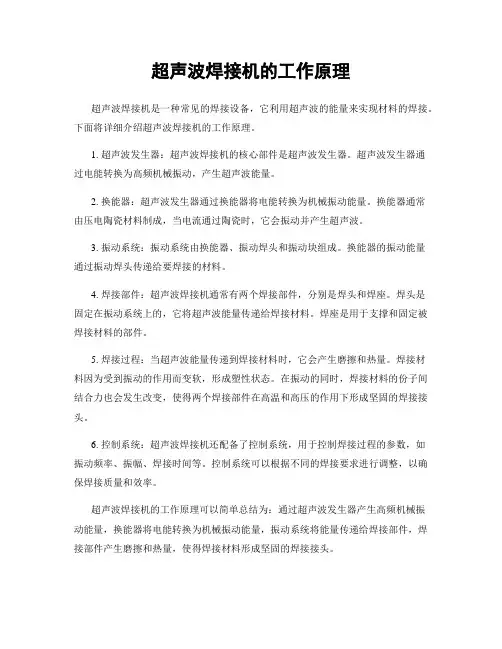

超声波焊接机的工作原理
超声波焊接机的工作原理超声波焊接机是一种常见的焊接设备,它利用超声波的能量来实现材料的焊接。
下面将详细介绍超声波焊接机的工作原理。
1. 超声波发生器:超声波焊接机的核心部件是超声波发生器。
超声波发生器通过电能转换为高频机械振动,产生超声波能量。
2. 换能器:超声波发生器通过换能器将电能转换为机械振动能量。
换能器通常由压电陶瓷材料制成,当电流通过陶瓷时,它会振动并产生超声波。
3. 振动系统:振动系统由换能器、振动焊头和振动块组成。
换能器的振动能量通过振动焊头传递给要焊接的材料。
4. 焊接部件:超声波焊接机通常有两个焊接部件,分别是焊头和焊座。
焊头是固定在振动系统上的,它将超声波能量传递给焊接材料。
焊座是用于支撑和固定被焊接材料的部件。
5. 焊接过程:当超声波能量传递到焊接材料时,它会产生磨擦和热量。
焊接材料因为受到振动的作用而变软,形成塑性状态。
在振动的同时,焊接材料的份子间结合力也会发生改变,使得两个焊接部件在高温和高压的作用下形成坚固的焊接接头。
6. 控制系统:超声波焊接机还配备了控制系统,用于控制焊接过程的参数,如振动频率、振幅、焊接时间等。
控制系统可以根据不同的焊接要求进行调整,以确保焊接质量和效率。
超声波焊接机的工作原理可以简单总结为:通过超声波发生器产生高频机械振动能量,换能器将电能转换为机械振动能量,振动系统将能量传递给焊接部件,焊接部件产生磨擦和热量,使得焊接材料形成坚固的焊接接头。
超声波焊接机具有焊接速度快、焊接质量高、不产生污染等优点,广泛应用于塑料、金属、纺织品等行业。
它被广泛应用于汽车创造、电子设备创造、医疗器械创造等领域,为各行各业的生产提供了高效、可靠的焊接解决方案。
超声波焊的原理和应用
超声波焊的原理和应用1. 超声波焊的原理超声波焊(Ultrasonic Welding)是一种利用超声波振动能量将两个或多个塑料工件连接在一起的焊接方法。
它利用超声波振动通过摩擦产生热量,使工件的表面温度升高,然后施加一定的压力将两个工件压合在一起,使其熔融并形成焊接。
超声波焊的原理主要包括以下几个方面: - 超声波振动:超声波的频率通常在20kHz到70kHz之间,它通过音频振动将能量传递到焊点,形成局部高温。
- 摩擦发热:超声波振动产生的微小位移使接触表面产生摩擦,产生热量,使塑料材料软化。
- 塑料熔融:摩擦发热使塑料材料温度升高,达到熔融点,使接触面热熔。
- 硬化而成:当超声波停止振动时,热熔的塑料材料快速冷却,形成坚固的焊接点。
2. 超声波焊的应用超声波焊在各个工业领域得到广泛应用,以下是几个常见的应用领域:2.1 电子电器行业•电子产品组装:超声波焊可以用于连接电子元件,如线缆连接、连接器固定等。
•电池组装:超声波焊可以用于连接电池盖与电池壳,实现电池的密封。
•电路板焊接:超声波焊可用于电路板的贴片焊接和印刷电路板的元件连接。
2.2 汽车制造业•塑料零件焊接:超声波焊可用于汽车零部件的连接,如汽车大灯、仪表盘等。
•焊接线束:超声波焊可用于汽车线束的连接,确保线束的稳固性和电气性能。
2.3 医疗器械行业•医疗器械组装:超声波焊可用于医疗器械的组装,如输液器的连接、雾化器的连接等。
•医疗包装:超声波焊可用于医疗器械的包装,确保器械的密封性和安全性。
2.4 塑料制品行业•塑料容器焊接:超声波焊可用于塑料容器的焊接,如食品包装容器、化妆品容器等。
•塑料管道焊接:超声波焊可用于塑料管道的连接,如水管、气管等。
3. 超声波焊的优势超声波焊相比传统的焊接方法具有以下几个优势:•高效快捷:超声波焊接速度快,焊接时间短,可以大幅度提高生产效率。
•焊接强度高:焊接接头强度高,焊缝表面平整,无需额外辅助材料,焊点美观牢固。
超声波焊接机电路原理
超声波焊接机电路原理
超声波焊接是一种常用的焊接技术,其原理是利用高频的超声波震动能量将两个物体连接在一起。
超声波焊接机的电路主要包括超声波发生器、超声波振动系统和控制系统。
超声波发生器是超声波焊接机的核心部件,其主要功能是产生高频的电信号,并将其转换为超声波能量。
超声波发生器通常包括振荡电路和功率放大电路。
振荡电路产生高频的振荡信号,而功率放大电路将振荡信号放大至足够的能量以供超声波振动系统使用。
超声波振动系统是将电能转换为机械振动能量的部件。
它通常由压电陶瓷片和振动装置组成。
振动装置通过与压电陶瓷片的耦合将电能转换为机械振动能量,并将其传递到焊接部位。
超声波振动系统的频率和振幅可以通过控制电路进行调节,以适应不同焊接需求。
控制系统是超声波焊接机的智能化部分,主要用于控制焊接过程的参数和监测焊接质量。
控制系统通常包括微处理器、传感器和执行器。
微处理器负责接收和处理各种信号,并根据预设的焊接参数来控制超声波振动系统的工作。
传感器用于监测焊接过程中的温度、压力和位移等参数,并将其反馈给控制系统。
执行器则根据控制系统的指令来调整焊接过程的参数,以实现最佳的焊接效果。
总之,超声波焊接机的电路原理主要包括超声波发生器、超声
波振动系统和控制系统。
这些部件协同工作,将电能转换为超声波能量,并实现对焊接过程的精确控制,以确保焊接质量。
超声波焊接原理
超声波焊接原理
超声波焊接是利用超声波振源(振荡子)将振动能量传递到塑料制品的工艺技术。
其基本原理是在焊接部位(熔合界面)使制品产生高频振动,从而产生充分的摩擦热,从而将焊接两部分塑料材料熔融并紧密结合。
具体来说,超声波焊接的原理可概括为以下四步:
1. 超声波振源产生的振动能量传输到焊接件上,使其产生微小振动,达到焊接的预热状态;
2. 摩擦热效应:焊接界面产生摩擦和热量,材料表面熔融形成塑性变形;
3. 熔合状态:当施加一定的振幅和压力时,将产生的压力下传至材料表面,将其熔化并熔合在一起;
4. 结冷与变形:在施加一定的时间内,等到焊接接头充分冷却凝固,并固定在设备中。
超声波焊接具有高效、无毒、环保、节能、高强度等特点,已被广泛应用于汽车、电子、包装、轻工等相关行业。
超声焊的原理和应用
超声焊的原理和应用1. 超声焊的原理超声焊是一种非常常用的焊接方法,它利用超声波振动产生的热量来进行材料的焊接。
超声波在振动时可以产生黏合热,并且可以在焊接接触点处产生局部加热。
这种焊接方法具有以下原理:•超声波振动效应:超声波是指频率高于人耳可听到的20kHz的声波。
超声波振动时,会在材料的接触面产生剧烈的摩擦和振动,从而产生热量。
•界面结构变化:超声波振动会使得焊接材料的界面结构发生变化,从而增加了焊接接触面积,并且形成了更好的焊接接触。
•塑性变形:超声波振动会在焊接接触点附近产生塑性变形,从而使金属在一个小的区域内发生细微的形变。
•扩散效应:超声波焊接时,焊接接触点的原子会因为振动而发生扩散,从而增加了材料的结合力。
2. 超声焊的应用超声焊具有广泛的应用领域,特别是在电子、汽车、塑料等行业中经常使用。
以下是一些超声焊的应用情况:2.1 电子领域超声焊在电子领域中被广泛应用于电子元件的连接和封装。
例如:•电缆连接:超声焊可以用于连接电缆与插头,实现可靠的电气连接。
•电池制造:超声焊可以用于电池的连接,提高电池的性能和寿命。
•电子元件封装:超声焊可以用于电子元件的封装,保护电子元件免受外界环境的影响。
2.2 汽车工业超声焊在汽车工业中广泛应用于汽车零部件的制造和组装。
以下是一些超声焊在汽车工业中的应用:•汽车灯具制造:超声焊可以用于汽车灯具的焊接和封装,确保灯具的可靠性和密封性。
•汽车仪表盘制造:超声焊可以用于汽车仪表盘的焊接,提高仪表盘的稳定性和耐用性。
•汽车内饰件制造:超声焊可以用于汽车内饰件的焊接和组装,提高内饰件的牢固度和整体质量。
2.3 塑料加工超声焊在塑料加工领域中被广泛应用于塑料制品的生产和加工。
以下是一些超声焊在塑料加工中的应用:•塑料零件制造:超声焊可以用于塑料零件的焊接和组装,提高零件的耐用性和结构稳定性。
•塑料包装材料制造:超声焊可以用于塑料包装材料的焊接和封装,确保包装材料的密封性和保鲜性。
超声波焊
图1超声波焊的原理
1—发生器;2—换能器;3—传振杆; 4—聚能器;5—耦合器;6—静载荷; 7—上声极;8—焊件;9—下声极; F—静压力;v1—纵向振动方向; v2—弯曲振动方向
2.1、超声波的分类
根据接头形式分类:超声 波焊可分为点焊、缝焊、 环焊和线焊等。 不同类型的超声波焊得到 的焊缝形状不同,分别为 焊点、密封连续焊缝、环 焊缝和平直连续焊缝。 【1】点焊 根据能量传递方式,点焊 可分为单侧式和双侧式两 类。
3.2、超声波焊接工艺
3.2.1 接头设计 超声波焊接的接头目前只限于搭接一种形式。考虑 到焊接过程母材不发生熔化,焊点不受过大压力, 也没有电流分流等问题,设计焊点的点距s、边距e 、和行距r等参数。
1、边距e 电阻点焊时为了防止熔合溢出而要求 e>6δ (δ为板厚)。超声波点焊不受此限制,可以比 它小,只要声极不压碎或穿破薄板的边缘,就采用 最小的e,节省母材,减轻质量。
点焊机
当超声振动能量只通过 上声极导入时为单侧式 点焊;
分别从上、下声极导入
时为双侧式点焊。目前 应用最广泛的是单侧导 入式超声波点焊。
图2 超声波点焊的能量系统类型 1—静压力 2—上声极 3—焊件 4—下声极 V—振动方向
根据上声极的振动情 况,点焊分为纵向振 动式、弯曲振动式和 介于两者之间的轻型 弯曲振动式。 纵向振动系统主要用于 小功率超声波焊机, 弯曲振动系统主要用 于大功率超声波焊机 ,而轻型弯曲振动系 统适用于中小功率的 超声波焊机。
1.2、超声波的原理
超声波焊接时既不向焊件输送电流,也不向焊件 引入高温热源,只是在静压力作用下将弹性振动 能量转变为焊件间的摩擦功、变形能及随后有限 的温升。接头之间的冶金结合是在母材不发生熔 化的情况下实现的,因而是一种固态焊接方法。 超声波焊接的原理如下:
高分子材料成型加工中的超声波焊接技术
高分子材料成型加工中的超声波焊接技术在高分子材料成型加工领域中,超声波焊接技术作为一种先进的连接方法,具有许多优点。
本文将深入探讨高分子材料成型加工中超声波焊接技术的原理、特点及应用,并通过实例展示其在实际生产中的重要性和价值。
一、超声波焊接技术的原理超声波焊接技术利用超声波振动在材料表面产生高频振动,通过材料分子间的摩擦产生热量,实现材料的焊接。
超声波焊接的原理是利用超声波产生的高频振动,将焊接头部施加在材料上,使材料表面分子发生振动,产生摩擦热,从而实现材料的连接。
这种焊接方式既避免了传统焊接中产生的熔化和固化过程,又能实现快速、高效的焊接效果。
二、超声波焊接技术的特点1. 高效:超声波焊接技术焊接速度快、效率高,适用于批量生产;2. 节能:无需预热,能耗低,节约能源资源;3. 精确:焊接过程自动化程度高,焊接质量稳定可靠;4. 环保:无需添加焊接材料,不会产生焊渣和有害气体。
三、超声波焊接技术在高分子材料成型加工中的应用1. 塑料制品的生产:超声波焊接技术广泛应用于塑料制品的生产中,如塑料包装、塑料管道等;2. 医疗器械制造:超声波焊接技术在医疗器械的制造中具有重要作用,如医用塑料袋的焊接、输液管道的连接等;3. 汽车零部件生产:在汽车零部件的生产过程中,超声波焊接技术被广泛应用,如汽车灯罩的连接、汽车内饰件的组装等。
四、案例分析以汽车零部件的生产为例,利用超声波焊接技术可以实现汽车灯罩的连接。
传统的汽车灯罩连接方式通常采用胶水或者机械螺栓,但存在接触面积小、强度低、容易松动脱落等问题。
采用超声波焊接技术,可以将汽车灯罩的两个部件在瞬间焊接在一起,焊接接触面积大、焊接强度高、密封性好,而且不会对环境造成污染,提高了生产效率和产品质量。
综上所述,高分子材料成型加工中的超声波焊接技术具有诸多优点,在实际生产中有着广泛应用前景。
随着科技的不断发展,超声波焊接技术将在高分子材料成型加工领域中发挥越来越重要的作用,为生产企业带来更多的经济效益和市场竞争力。
超声波焊接机工作原理
超声波焊接机工作原理
超声波焊接机是一种利用超声波振动产生的热能来实现材料的焊接的设备。
它
主要由超声波振动系统、焊接头、压力系统和控制系统等部分组成。
在工作时,超声波焊接机通过将电能转换为机械能,再转换为热能,从而实现材料的焊接。
接下来,我们将详细介绍超声波焊接机的工作原理。
首先,超声波焊接机的超声波振动系统是其核心部分。
它由振荡器、换能器和
焊接头组成。
振荡器产生高频电信号,经过换能器转换成相应的超声波振动,并传递到焊接头上。
焊接头的设计和材质选择对焊接效果有着至关重要的影响。
在工作时,超声波振动在焊接头上产生摩擦热,从而使材料表面温度升高,达到焊接的目的。
其次,超声波焊接机的压力系统对焊接效果也有着重要作用。
在焊接过程中,
通过施加一定的压力,可以使焊接部位的材料更加紧密地接触在一起,从而提高焊接质量。
同时,压力的大小和施加的方式也会影响焊接的效果,需要根据具体的焊接要求进行调整。
另外,控制系统是超声波焊接机的智能部分。
它通过对超声波振动系统和压力
系统的控制,实现对焊接过程的精确调节。
控制系统可以根据焊接材料的特性和要求,调整超声波振动的频率、振幅和焊接头的压力等参数,以达到最佳的焊接效果。
总的来说,超声波焊接机的工作原理是通过超声波振动产生的摩擦热来实现材
料的焊接。
它具有焊接速度快、焊接质量高、不产生焊接气体等优点,广泛应用于电子、塑料、金属等行业的焊接工艺中。
随着科技的不断发展,超声波焊接机将会在更多领域发挥重要作用,为生产制造提供更加便捷和高效的解决方案。
超声波焊接的原理及应用PPT课件
❖ (5) 建立焊接设备、工艺参数、常用材料的对应关系 规律,减少实验次数,降低成本。
33
参考文献
精选ppt课件2021
❖ 【1】超声波焊接原理及其工艺研究,王叶 ❖ 【2】热塑性塑料的超声波焊接和振动焊接特性,陈健 ❖ 【3】塑料薄膜超声波焊接研究,成全 ❖ 【4】超声波塑料焊接机理,张宗波 ❖ 【5】超声波塑料焊接粘弹性热的仿真计算,张振强 ❖ 【6】塑料超声波焊接质量影响因素的研究进展,高阳 ❖ 【7】塑料件超声波焊接工艺及焊接设计,Herrmann ❖ 【8】塑料焊接加工几种方法,陶永亮 ❖ 【9】塑料超声波焊接及其用于聚合物MEMS器件键合的研究进
超声波焊接的工艺参数
精选ppt课件2021
❖一、材料选择
❖ 热塑性vs热固性 ❖ 非结晶vs结晶(熔化温度、能量补充、传递) ❖ 能量传递特性(近场与远场) ❖ 吸湿性(PC、PA)
❖ PC,PS,SAN,ABS,PMMA
17
超声波焊接的工艺条件
❖二、设备参数
❖ 振幅
❖ 焊接时间
18
精选ppt课件2021
精选ppt课件2021
高分子材料 超声波焊接技术
分1 黄浩
1
内容提要
1
基本概念
2
焊接原理
3
工艺条
精选ppt课件2021
超声波焊接的基本概念
❖ 超声波焊接是利用高 频振动波传递到两个 需焊接的物体表面, 在加压的情况下,使 两个物体表面相互摩 擦而形成分子层之间 的熔合。
3
精选ppt课件2021
超声波焊接的基本概念
精选ppt课件2021
❖ 国外在1960年开始应用超声波焊接技术 ❖ 优点:焊接时间短、焊接强度高、表面无损坏
超声波焊接的原理及应用
超声波焊接的原理及应用1.塑料焊接:超声波焊接可以用于塑料零件的连接,例如汽车零件、电子产品、医疗器械等。
由于超声波焊接的效率高、速度快,可以实现自动化生产,因此得到了广泛应用。
2.金属焊接:超声波焊接也可以用于金属零件的连接。
与传统焊接方法相比,超声波焊接无需使用钎焊材料,可以减少焊接时间和能源消耗,同时具有高强度、耐腐蚀等优点,适用于汽车、飞机等高要求的金属焊接领域。
3.化妆品和药品包装:超声波焊接可以用于包装材料的密封和焊接。
它可以实现快速、牢固的密封,确保产品的质量和安全性。
4.电子产品制造:超声波焊接可以用于电子产品的组装和连接。
由于超声波焊接无需使用电阻、电流等电热的焊接方式,因此可以避免对电子元件的损坏,适用于封装电池、芯片、电路板等高频电子产品的制造。
5.医疗器械制造:超声波焊接也广泛应用于医疗器械的制造过程中。
例如,可以用于制造医用输液器、输血管、雾化器等产品。
1.高效率:超声波焊接可以在很短的时间内完成焊接过程,提高生产效率。
2.无需外加材料:超声波焊接无需在焊接过程中使用外加材料,减少了生产成本。
3.精确控制:超声波焊接可以通过调整振动频率和振动幅度来控制焊接的效果,实现精确控制。
4.焊接强度高:超声波焊接可以实现材料的冷焊接,焊接强度高,焊接接头牢固。
5.环保:超声波焊接无需使用焊接剂,减少了有害气体的排放,是一种环保的焊接方法。
然而,超声波焊接也存在一些限制。
首先,对于较大尺寸和较厚的材料,超声波焊接效果不佳。
其次,焊接面积过大或夹杂有灰尘、油脂等杂质时,超声波焊接效果可能不理想。
总的来说,超声波焊接是一种高效、环保的焊接方法,广泛应用于塑料、金属、电子、医疗器械等行业,对于提高生产效率、降低生产成本具有重要意义。
但在具体应用过程中,需要根据材料的特点和焊接要求来选择合适的超声波焊接参数和工艺。
超声波焊接介绍及应用
概述】:本文详细介绍了超声波焊接方法的原理和实际实现方法,并通过具体的案例分析适合于超声波处理的场合以及在结构上需要注意的问题。
超声波焊接超声波焊是一种快捷,干净,有效的装配工艺,用来装配处理热塑性朔料配件,及一些合成构件的方法。
目前被运用的朔胶制品与之间的粘结,朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结!它取代了溶剂粘胶机械坚固及其它的粘接工艺是一种先进的装配技术!超声波焊接不但有连接装配功能而且具有防潮、防水的密封效果一、超声波的优点:1,节能2,无需装备散烟散热的通风装置3,成本低,效率高4,容易实现自动化生产!目前工厂常用的超声波焊接机二、超声波焊接机的工作原理!超声波焊接装置是通过一个电晶体功能设备将当前50/60Hz的电频转变成20KHz或40KH z的电能高频电能,供应给转换器。
转换器将电能转换成用于超声波的机械振动能,调压装置负责传输转变后的机械能至超声波焊接机的焊头。
焊头是将机械振动能直接传输至需压合产品的一种声学装置!!振动通过焊接工作件传给粘合面振动磨擦产生热能使塑胶熔化,振动会在熔融状态物质到达其接口时停止,短暂保持压力可以使熔化物在粘合面固化时产生个强分子键,整个周期通常是不到一秒种便完成,但是其焊接强度却接近是一块连着的材料!!三、超声波焊接的应用领域目前被运用的朔胶制品与之间的粘结,朔胶制品与金属配件的粘结及其它非朔胶材料之间的粘结!四、超声波焊接的工艺焊接:指的是广义的将两个热塑性塑料产品熔接的过程。
当超音停止振动时,固体材料熔化,完成焊接。
其接合点强度接近一整块的连生材料,只要产品的接合面设计得匹配,完全密封是绝对没有什么问题的,碟合:熔化机械锁形成一个材质不同的塑料螺栓的过程。
嵌入:将一个金属组件嵌入塑料产品的预留孔内。
具有强度高,成型周期短安装快速的优点!!类似于模具设计中的嵌件!弯曲/生成音波将配件的一部分熔化再组成一个塑料的突起部位或塑料管或其它挤出配件。
超声焊接工艺
超声焊接工艺
超声波焊接是一种新型的焊接方法,其原理是利用超声能量使焊件表面的分子产生振动,使分子在界面处发生摩擦,产生热量使材料熔化,从而形成焊接。
利用超声波焊接,可以获得比较稳定的焊接效果。
超声焊接的原理与传统的机械振动焊接基本相同。
超声焊接方法与传统机械振动焊接方法相比有其独特之处:
(1)在焊接过程中,焊件不受传统机械振动焊接方法中因
金属和非金属材料之间的粘接而产生的振动和摩擦的影响。
因此,超声焊接设备在工作时不会产生任何机械振动,从而保证了其与传统机械振动焊接方法基本相同的优点。
(2)在超声焊接过程中,焊件之间不需加压或施加一定压
力即可实现连接。
因此,超声焊接设备不仅可以用于一般固体材料(如塑料、金属、陶瓷、玻璃等)的连接,而且还可以用于液体或气体材料的连接。
这对于航空航天、化工医药和电子等工业中需要进行压力密封、化学腐蚀和化学吸附等操作的场合是非常有用的。
(3)超声焊连接不仅能实现固体材料的连接,而且还可以
实现液体及气体材料的连接。
—— 1 —1 —。
超声波焊接技术的原理与应用
超声波焊接技术的原理与应用在现代工业生产中,焊接技术是一项至关重要的工艺。
而超声波焊接技术作为一种先进的焊接方法,凭借其独特的优势,在众多领域得到了广泛的应用。
超声波焊接技术的原理其实并不复杂。
简单来说,它是通过高频振动产生的能量来实现材料的连接。
这个过程就好像我们快速地用手搓动两个物体,摩擦会产生热量,从而使它们结合在一起。
但超声波焊接的振动频率极高,通常在 20kHz 以上,这种高频振动能够在极短的时间内产生大量的热能,并集中在焊接区域。
在超声波焊接设备中,有一个关键的部件叫做换能器。
它的作用就像是一个能量转换器,将输入的电能转化为机械振动能。
而变幅杆则负责将换能器产生的振动进行放大,并传递到焊接模具上。
焊接模具直接与被焊接的材料接触,将高频振动传递给它们。
当材料受到高频振动时,它们之间的分子会相互摩擦、碰撞,从而产生热量。
这些热量会使材料的接触面迅速熔化,形成一个焊接区域。
同时,在压力的作用下,熔化的材料会相互融合,并在冷却后形成牢固的焊接接头。
超声波焊接技术具有许多显著的优点。
首先,它的焊接速度非常快,通常只需要几秒钟就能完成一个焊接点,大大提高了生产效率。
其次,由于焊接过程中产生的热量相对较少,所以对周围材料的热影响很小,能够有效避免材料的变形和性能下降。
此外,超声波焊接不需要使用额外的焊接材料,如焊条、焊丝等,降低了成本,也减少了材料的浪费。
在汽车制造领域,超声波焊接技术被广泛应用于汽车零部件的生产。
例如,汽车内饰中的塑料件,如仪表盘、门板、座椅等,很多都是通过超声波焊接连接在一起的。
这种焊接方式不仅能够保证连接的强度和稳定性,还能使内饰件的外观更加美观。
在电子行业,超声波焊接也发挥着重要的作用。
像手机、电脑等电子产品中的电池、线路板、连接器等部件,都可以采用超声波焊接进行组装。
由于其焊接精度高,能够满足电子设备对微型化和高性能的要求。
医疗行业同样离不开超声波焊接技术。
一次性医疗器械,如注射器、输液管等,通常采用超声波焊接来保证其密封性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
超声波焊接原理:
超声波焊接是熔接热塑性塑料制品的高科技技术,各种热塑性胶件均可使用超声波熔接处理,而不需加溶剂,粘接剂或其它辅助品。
其优点是增加多倍生产率,降低成本,提高产品质量及安全生产。
超声波塑胶焊接原理是由发生器产生20KHz(或15KHz)的高压、高频信号,通过换能系统,把信号转换为高频机械振动,加于塑料制品工件上,通过工件表面及在分子间的磨擦而使传递到接口的温度升高,当温度达到此工件本身的熔点时,使工件接口迅速熔化,继而填充于接口间的空隙,当震动停止,工件同时在一定的压力下冷却定形,便达成完美的焊接。
新型的15KHz超声波塑胶焊接机,对焊接较软的PE、PP材料,以及直径超大,长度超长塑胶焊件,具有独特的效果,能满足各种产品的需要,能为用户生产效率以及产品档次贡献。
超声波焊接工艺:
一、超声波焊接:
以超声波超高频率振动的焊头在适度压力下,使二块塑胶的结合面产生磨擦热而瞬间熔融接合,采用合适的工件和合理的接口设计,可达到水密及气密,并免除采用辅助品带来的不便,实现高效清洁的焊接焊接强度可与本体媲美。
二、铆焊法:
将超声波超高频率振动的焊头,压着塑胶品突出的梢头,使其瞬间发热融成为铆钉形状,使不同材质的材料机械铆合在一起。
三、埋植:
借着焊头之传导及适当压力,瞬间将金属零件(如螺母、螺杆等)挤入预留的塑胶孔内,固定在一定深度,完成后无论拉力、扭力均可媲美传统模具内成型之强度,可免除射出模受损及射出缓慢之缺点。
一、超声波塑料焊接的相容性和适应性:
热塑性塑料,由于各种型号性质不同,造成有的容易进行超声波焊接,有的不易焊接;下表中黑方块的表示两种塑料的相容性好,容易进行超声波焊接;圆圈表示在某些情况下相容,焊接性能尚可;空格表示两种塑料相容性很差,不易焊接。
热塑性塑料
超声波焊接的相容性示例图表A
B
S
ABS/
聚碳
酸酯
合金
(赛
柯乐
800)
聚
甲
醛
丙
烯
腈
丙烯
酸系
多元
共聚
物
丁
二
烯
-
苯
乙
烯
纤维
素
(CA,
CAB,
CAP)
氟
聚
合
物
尼
龙
亚苯基-
氧化物
为主的
树脂(诺
里尔)
聚酰胺
-酰亚
胺(托
郎)
聚
碳
酸
酯
热
塑
性
聚
酯
聚
乙
烯
聚
甲
基
戊
烯
聚
苯
硫
聚
丙
烯
聚
苯
乙
烯
聚
砜
聚
氯
乙
烯
SAN-NAS-ASA 四、成型:
本方法与铆焊法类似,将凹状的焊头压着于塑胶品外圈,焊头发出超声波超高频振动后将塑胶熔融成形
注意:表中所列仅供参考,因为熟知的变化可导致结果略有差异.。
