LCD液晶显示器接口大全
液晶屏常见接口样式与区别方法
液晶屏常见接口样式与区别方法液晶屏常见接口样式与区别方法从屏的接口样式简单区分屏接口类型的方法很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
这是笔记本用的20针lvds接口这是普通用的液晶显示器用点屏线：左边接驱动板,右边接液晶屏(20针与30针lvds接口相似)这里面都是lvds接口：有30针、20针的这些是41扣针接口（双排）这是60扣针接口（80扣针接口与这个相似）本贴来自天极网群乐社区--/group/review-9288206.html液晶屏接口定义(2008-01-18 18:09:43)孤影清风的BLOG20PIN单6定义：3.3V 3.3V1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
常用的LCD液晶屏之中的接口定义
比较常用的一些LCD液晶屏接口定义20PIN 单6的定义：3.3V 3.3V1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6的定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8的定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6的定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+30PIN双8的定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每一组的信号线之间的电阻是（数字表大概100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
液晶屏的接口类 文档

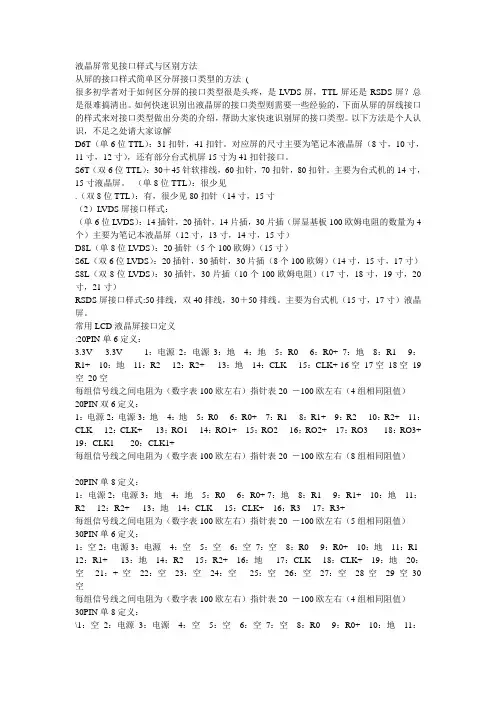

液晶屏常见接口样式与区别方法从屏的接口样式简单区分屏接口类型的方法(很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
（单8位TTL）：很少见.（双8位TTL）：有，很少见80扣针（14寸，15寸（2）LVDS屏接口样式：（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常用LCD液晶屏接口定义:20PIN单6定义：3.3V 3.3V 1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：+ 空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：\1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空( v~每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：K1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1-22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+30PIN双8定义：（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0-21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-M28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口n25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
液晶显示之殇(三)—接口篇
液晶显示之殇（三）—接口篇现在液晶电视的功能越来越多，功能越来越复杂，对着电视后面的一堆接口，你也许有时也会犯嘀咕，这么多接口都是干嘛用的啊，今天就跟大家一起聊下液晶电视各种各样的接口。
上图是目前常见的液晶电视主板，其上结合了大家现在能看到的大部分接口，下面就详细道来。
1. 高频头（tuner）俗称调谐器，电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。
目前LCD-TV 上基本都是采用频率合成式高频头，其是以锁相环（PLL）技术为基础，对信号相位进行自动跟踪、控制的调谐系统。
它有VHF 调谐器和UHF 调谐器组成。
VHF 调谐器由输入回路、高频放大器、本振电路和混频电路组成，由混频电路输出中频信号。
UHF 调谐器也由输入回路、高频放大器和变频电路组成。
在UHF 调谐器中，本振电路和混频电路由变频电路完成，变频电路输出的中频信号送至VHF 混频电路，这时VHF 调谐器的混频电路变成了UHF 调谐器的中放电路。
由于高频调谐器的工作频率很高，为防止外界电磁场干扰和本机振荡器的辐射，高频调谐器被封装在一个金属小盒内，金属盒接地，起屏蔽作用。
通常高频头起选频、放大、变频这几个作用。
2. 色差分量接口（component）通常标记为Y/Pb/Pr，用红、绿、蓝三种颜色来标注。
Y 表示的是辉度信号，用绿色表示；色彩差异信号分别用Pb（蓝色）和Pr（红色）表示。
另外色差连接还需要独立的两条音频线，类似于AV 中的红线和白线，分别负责左右声道。
3. AV 接口AV 接口算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频传输线，红色和白色则是负责左右声道的声音传输。
其把视频和音频进行了分离传输，从而避免了音频和视频的互相干扰。
但是由于在视频传输上AV 接口只使用一条传输线，还需要把亮度和色度进行解码显示，所以视频传输还是存在。
液晶电视排线接口定义stat
液晶电视排线接口定义TFT-LCD的接口种类：单TTL6位(8位)双TTL6位(8位)单LVDS6位(8位)双LVDS6位(8位)单TMDS6位(8位)双TMDS6位(8位)还有最新出来的标准RSDS6位和8位是用来表示屏能显示颜色多少，6位屏可以显示颜色为2的6次方X2的6次方X2的6次方分别代表RGB三基色，算下来6位屏最多可以显示的颜色为262144种颜色，8位屏为16777216种颜色。
屏显示颜色的多少只和屏的位数有关。
我们本本用的屏一般都是6位的。
早期的本本都是用12寸以下的屏，该种屏分辩率一般为640X480 (VGA)800X600(SVGA)，采用的接口为单TTL6位，屏上接针脚为41针和31针，12寸以41针居多(800X600)，10寸以31针居多(640X480)。
TTL信号是TFT-LCD 能识别的标准信号，就算是以后用到的LVDS TMDS都是在它的基础上编码得来的。
TTL信号线一共有22根（最少的，没有算地和电源的)分另为RGB三基色信号，两个HS VS行场同步信号，一个数据使能信号DE一个时钟信号CLK，其中RGG三基色中的每基色又根据屏的位数不同，而有不同的数据线数（6位，和8位之分)6位屏和8位屏三基色分别有RO--R5(R7)GO--G5(G7)B0--B5(B7)三基色信号是颜色信号，接错会使屏显示的颜色错乱。
另外的4根信号(HS VS DE CLK)是控制信号，接错会使屏点不亮，不能正常显示。
由于TTL信号电平有3V左右，对于高速率的长距离传输影响很大，且抗干扰能力也比较差。
所以之后又出现了LVDS接口的屏，只要是XGA以上分辩率的屏都是用LVDS方式。
LVDS也分单通道，双通道，6位，8位，之分，原理和TTL 分法是一样的。
LVDS(低压差分信号）的工作原理是用一颗专门的IC，把输入的TTL信编码成LVDS信号，6位为4组差分，8位为5组差分,数据线名称为DO- DO D1-D1D2-D2CK-CK D3- D3其中如果是6位屏就没有D3-D3这一组信号，这个编码过程是在我们电脑主板上完成的。
4.4.LCD显示器接口
⑷片选部分
由负逻辑或非门与单稳态组成。若片选信号 （CS1、CS2）均为低电平时，或非门输出高电平， 使四位和二位锁存器打开。若片选信号有一个出 现上升沿时，就能使数据、位选输入进行数据锁 存、译码，并给出驱动信号。
二、LCD显示器与单片机接口
（二）ICM7211与单片机接口及显示程序
㈡ ICM7211与单片机接口及显示程序
下图所示为8051单片机控制ICM7211驱动4 位YXY4501液晶显示器的系统连接图。
1 2
二、LCD显示器与单片机接口
㈡ICM7211与单片机接口及显示程序
YXY4501的引脚图及引脚说明如下图、表所示：
表4-13 4501引脚说明
引脚 1 2 3 4 5 6 7 8 9 10
一、LCD显示器的基本结构及工作原理
液晶显示器的驱动方式有静态驱动和 动态驱动两种方式。
静态驱动：前面介绍的就是静态驱动方式， 它是把所有的段电极逐个分别加以驱动。这种驱 动方式虽然简单，但每一个显示单元都要一条驱 动线，对于显示容量较大的就难以实现。
动态驱动：将全部段电极分为数组，然后将 它们分时驱动，也称多路传输驱动方式或分时驱 动方式。主要用于点阵式LCD，笔段式也有。
放入33H～36H单元的低4位；半位(万位0或1)放 入30H单元；小数点的控制位放入31H单元，极性 代码放32H单元。
显示子程序清单如下：
二、LCD显示器与单片机接口
㈡ICM7211与单片机接口及显示程序
LCDDIR: MOV DPTR , #4100H ;8155初始化
MOV A , #0FH ;PA、PB、PC口均为输出方式
一、LCD显示器与单片机接口
LCD液晶显示器接口大全
LCD液晶显示器接口大全一、字符型液晶显示模块的直接访问控制地址分配指令口写地址：f000h指令口读地址：f002h数据口写地址：f001h数据口读地址：f003h二、字符型液晶显示模块的间接访问控制I/O口分配P3.3RS寄存器选择P3.4R/W读／写选择P3.5E使能信号三、内置SED1520图形液晶模块的直接控制地址分配写指令代码(E1):c000h读状态字(E1):c200h写显示数据(E1):c100h 读显示数据(E1):c300h写指令代码(E2):e000h读状态字(E2):e200h写显示数据(E2):e100h读显示数据(E2):e300h四、内置SED1520图形液晶模块的间接控制I/O口分配P3.2A0寄存器选择P3.3R/W读／写选择P3.4E1使能信号1P3.5E2使能信号2五、内置HD61202图形液晶模块的直接控制地址分配写指令代码(左):0000h读状态字(左):0200h写显示数据(左):0100h读显示数据(左):0300h写指令代码(中):0800h读状态字(中):0a00h写显示数据(中):0900h读显示数据(中):0b00h写指令代码(右):0400h读状态字(右):0600h写显示数据(右):0500h读显示数据(右):0700h六、内置HD61202图形液晶模块的间接控制I/O口分配P3.0CSA片选CSAP3.1CSB片选CSBP3.2D/I寄存器选择P3.3R/W读／写选择P3.4E使能信号七、内置T6963C图形液晶模块的直接控制地址分配指令通道地址:8100h数据通道地址:8000h八、内置T6963C图形液晶模块的间接控制I/O口分配P3.2C/D通道选择P3.3WR写操作信号P3.4RD读操作信号九、内置HD61830A/B图形液晶模块的直接控制地址分配写数据口地址:8000h读数据口地址:8200h写指令口地址:8100h 读状态口地址:8300h十、内置HD61830A/B图形液晶模块的间接控制I/O口分配P3.2RS通道选择P3.3RW读／写选择P3.4E使能信号十一、内置SED1335图形液晶模块的直接控制地址分配写指令口地址:8100h写数据口地址:8000h读数据口地址:8100h 读状态口地址:8000h十二、内置SED1335图形液晶模块的间接控制I/O口分配P3.2A0寄存器选择P3.3RD读信号P3.4WR写信号。
LCD液晶显示器接口
LCD液晶显示器接口LCD液晶显示器在现今的市场上已经越来越普及，其像素高、颜色清晰的特点成为了人们选择的主要原因之一。
而LCD 液晶显示器接口则是连接显示器和主机的重要“桥梁”，它直接影响着显示器的运行效果和稳定性。
本文就LCD液晶显示器接口的类型、规格、特点和应用等方面进行简要介绍。
一、LCD液晶显示器接口的类型1、VGA接口VGA（Video Graphics Array）接口是一种老式的图像输出接口，其分辨率最高可达2048*1536（60Hz），可以传输模拟RGB 信号和部分数字信号，常用于连接计算机和显示器之间。
2、DVI接口DVI（Digital Visual Interface）接口是一种数字信号接口，采用数字信号传输方式，支持最高分辨率2048*1536（60Hz），同时也可以兼容模拟信号。
DVI接口包括DVI-A、DVI-D、DVI-I 三种类型。
3、HDMI接口HDMI（High Definition Multimedia Interface）接口是一种高清晰度多媒体接口，逐渐成为主流数字视频接口。
它可以支持10.2Gbps的数据传输速率，支持1080P全高清分辨率、3D功能、高清音频等多种特点。
4、DisplayPort接口DisplayPort（DP）接口是一种数字视频和音频接口标准，是由美国电子工业协会（VESA）制定的，用于连接电脑显卡和显示器之间。
DisplayPort支持高达8.64Gbps的数据传输速度，支持全高清、超高清/4K等多种分辨率。
5、Type-C接口Type-C接口具有全新的设计理念，面向未来和实用，采用USB 3.1协议标准。
它支持高速数据传输、高清视频输出、充电、耳机、网口等各种接口的转换，同时具有反插保护、热插拔、方向可逆等特点。
二、LCD液晶显示器接口的规格不同的LCD液晶显示器，其接口规格会存在差异，主要从以下几个方面进行规格的说明。
1、接口类型如上文所述，不同的接口类型具有不同的特点。
字符LCD液晶显示和接口
RW=0;
delay1();
RS=0;
// RW=1，RS=0，写LCD命令字
delay1();
E=1;
//E端时序
delay1();
P1=com;
//将com中的命令字写入LCD数据口
delay1();
E=0;
delay1();
RW=1;
delay(255);
第18页/共28页
字符LCD 液晶显示和接 口
0 0 0 0 001
0
00
0 01×
0 0 0 0 1 I/D S
0 0 0 1 DCB
0
0 1 S/C R/L × ×
0
1 DL N F × ×
1 A5 A4 A3 A2 A1 A0
A6 A5 A4 A3 A2 A1 A0
AC6 AC5 AC4 AC3 AC2 AC1 AC0
第17页/共28页
字符LCD 液晶显示和接
注：表中命令字以十六进制形式给出，该命令字就是与 LCD显示位置相对应的DDRAM地址。
第21页/共28页
字符LCD 液晶显示和接
void lcd_w口_dat(unsigned char dat)
{unsigned char i;
do{
// 查忙操作
i=lcd_r_start();
// 调用读状态字函数
unsigned char lcd_r_写star命t() 令操作
{ unsigned char s;
RW=1;
//RW=1，RS=0，读LCD状态
delay1();
RS=0;
delay1();
E=1;
//E端时序
delay1();
液晶屏常见接口样式与区别方法
液晶屏常见接口样式与区别方法液晶屏常见接口样式与区别方法从屏的接口样式简单区分屏接口类型的方法很多初学者对于如何区分屏的接口类型很是头疼，是LVDS屏，TTL屏还是RSDS屏？总是很难搞清出。
如何快速识别出液晶屏的接口类型则需要一些经验的，下面从屏的屏线接口的样式来对接口类型做出分类的介绍，帮助大家快速识别屏的接口类型。
以下方法是个人认识，不足之处请大家谅解。
（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
这是笔记本用的20针lvds接口这是普通用的液晶显示器用点屏线：左边接驱动板,右边接液晶屏(20针与30针lvds接口相似)这里面都是lvds接口：有30针、20针的这些是41扣针接口（双排）这是60扣针接口（80扣针接口与这个相似）本贴来自天极网群乐社区--/group/review-9288206.html液晶屏接口定义(2008-01-18 18:09:43)孤影清风的BLOG20PIN单6定义：3.3V 3.3V1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
常用液晶屏接口定义
常用液晶屏接口定义从屏的接口样式简单区分屏接口类型的方法（1） TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常用液晶屏接口定义20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3-18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空 22：空 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空 7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空 30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空 7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3-19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
液晶屏线接口详解
一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
单排白色线。
14+20IN接口为TMDS接口，少得很！20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空22：空 23：空 24：空 25：空 26：空 27：空 28空 29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21 ：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）。
液晶屏接口汇总
一、液晶面板内部电路结构：1.驱动板（主板）：接受处理外部送进来的模拟（VGA）或数字（DVI或HDMI）视频信号，并通过屏线送出信号区控制液晶屏。
驱动板相当于大脑的作用。
2.电源板：将90-240V的交流电压变成12V、5V、3V等直流电供显示器工作。
3.背光板：用电源板输出的12V直流电压转变成面板需要的高频1500-1800V的高压交流电，用于点亮面板的背光灯。
4.液晶屏：液晶显示用模块，包含液晶板和驱动电路。
二、视频输入接口主要是指显示器与主机之间的接口，通常有VGA、DVI、HDMI1．VGA接口：模拟信号接口，以前主要用在CRT显示器上，CRT显示器只能接受模拟信号，VGA接口就是显卡输出模拟信号的接口。
很多液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡想匹配，因而采用VGA接口。
里面共有15个针孔，分三排，每排5个。
接口如下图对于数字数字显示设备，如果显卡输出的模拟信号的，需要配置A/D（模拟/数字）转换器。
不过转换后的显示效果会稍微下降。
2．DVI接口1）DVI-D接口，数字视频接口，此接口不兼容模拟视频信号。
2）DVI-I接口，数字视频接口。
此接口兼容模拟视频信号。
3．HDMI接口高清晰度多媒体接口，可以提供5Gbps的数据传输带宽，可以传送无压缩的音频和高分辨率视频信号。
4．DP接口一种高清晰音视频流的传输接口，传输速率高达：10.8Gb/s，HDMI传输速率：10.2Gb/sGamma1.gamma曲线的一些特性：输出值=输入值^gamma；gamma就是指数函数中的指数。
端点是不变的，即不管gamma值如何变化，0对应的输出始终是0，1的输出始终是12.gamma > 1时，曲线在gamma=1斜线的下方；反之则在上方。
3.明天继续看gamma资料。
液晶屏线接口详解
液晶屏线接口详解一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
单排白色线。
14+20IN接口为TMDS接口，少得很！20PIN单6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源 4：空 5：空 6：空7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：空- 21：空22：空 23：空 24：空 25：空 26：空 27：空 28空 29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源 4：空 5：空 6：空7：空 8：R0- 9：R0+ 10：地 11：R1- 12：R1+ 13：地 14：R2- 15：R2+ 16：地 17：CLK- 18：CLK+ 19：地 20：R3- 21：R3+ 22：地 23：空 24：空 25：空 26：空 27：空 28空 29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16：地 17：RS0- 18：RS0+ 19：地 20：RS1- 21：RS1+ 22：地 23：RS2- 24：RS2+ 25：地 26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源 4：空 5：空 6：空7：地 8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地 15：CLK- 16：CLK+ 17：地 18：R3- 19：R3+ 20：RB0- 21 ：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）。
液晶显示器各接口的定义
液晶显示器各接口的定义
有关液晶显示器接口的解释
一、液晶板面板接口
1、通用驱动板按键板定义
2、明基17吋显示器按键板
引脚号引线
颜色
功能引
脚
号
引线
颜色
功能
1 橙地 6 灰电源开
关
2 黑自动7 紫确认键
3 红黑白度
—
8 蓝亮度+ 4 黄绿灯9 棕退出键
3、北大方正17吋显示器按键板
4、清华同方17
吋按键板
二、电源板至驱动板接口
1、长城版15吋方屏(双六位+5v供电。
适用于claa150xa03)
2、明基版17吋方屏
3、北大方正板17吋方屏
4、清华同方板17吋方屏
5、联想19吋宽屏
6、瀚视奇19吋宽屏
8乐华通用版
三、驱动板至屏接口
1、神舟15吋
2、长城15吋
3、明基17吋
4、北大方正17吋
5、清华同方17吋
6、联想19吋
7、瀚视奇19吋
四、驱动板至高压板接口定义。
常用LCD液晶屏接口定义
常用LCD液晶屏接口定义从屏的接口样式简单区分屏接口类型的方法（1）TTL屏接口样式：D6T（单6位TTL）：31扣针，41扣针。
对应屏的尺寸主要为笔记本液晶屏（8寸，10寸，11寸，12寸），还有部分台式机屏15寸为41扣针接口。
S6T（双6位TTL）：30＋45针软排线，60扣针，70扣针，80扣针。
主要为台式机的14寸，15寸液晶屏。
D8T（单8位TTL）：很少见S8T（双8位TTL）：有，很少见80扣针（14寸，15寸）（2）LVDS屏接口样式：D6L（单6位LVDS）：14插针，20插针，14片插，30片插（屏显基板100欧姆电阻的数量为4个）主要为笔记本液晶屏（12寸，13寸，14寸，15寸）D8L（单8位LVDS）：20插针（5个100欧姆）（15寸）S6L（双6位LVDS）：20插针，30插针，30片插（8个100欧姆）（14寸，15寸，17寸）S8L（双8位LVDS）：30插针，30片插（10个100欧姆电阻）（17寸，18寸，19寸，20寸，21寸）（3）RSDS屏接口样式:50排线，双40排线，30＋50排线。
主要为台式机（15寸，17寸）液晶屏。
常用液晶屏接口定义20PIN单6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）20PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+19：CLK1- 20：CLK1+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值）20PIN单8定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN单6定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值）30PIN单8定义：1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值）30PIN双6定义：1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：地17：RS0- 18：RS0+ 19：地20：RS1- 21：RS1+ 22：地23：RS2- 24：RS2+ 25：地26：CLK2- 27：CLK2+30PIN双8定义：1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地25：RB2- 26：RB2+ 27：CLK2-28：CLK2+ 29：RB3- 30：RB3+每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（10组相同阻值）一般14PIN、20PIN、30PIN为LVDS接口，25、31、40、41、60、70、75、80、100PIN接口为TTL接口，其中41PIN以下为单6位，60PIN以上为双六位屏50、80（50+30）PIN接口的为RSDS接口。
