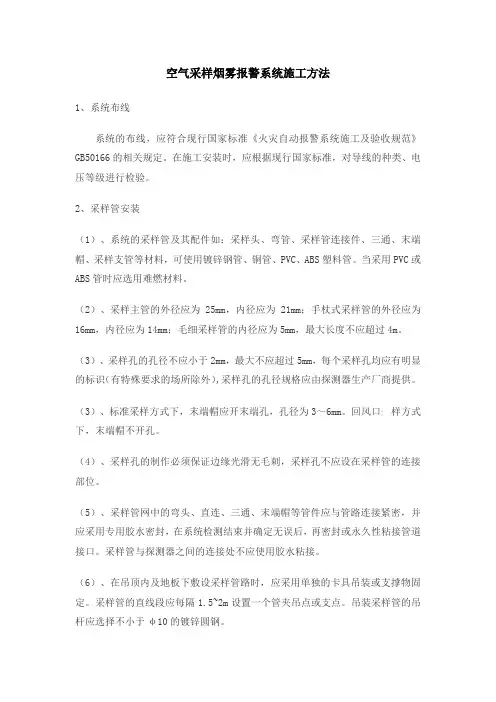

空气采样烟雾报警系统施工方法

空气采样烟雾报警系统施工方法

空气采样烟雾报警系统施工方法1、系统布线系统的布线,应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定。

在施工安装时,应根据现行国家标准,对导线的种类、电压等级进行检验。

2、采样管安装(1)、系统的采样管及其配件如:采样头、弯管、采样管连接件、三通、末端帽、采样支管等材料,可使用镀锌钢管、铜管、PVC、ABS塑料管。

当采用PVC或ABS管时应选用难燃材料。

(2)、采样主管的外径应为25mm,内径应为21mm;手杖式采样管的外径应为16mm,内径应为14mm;毛细采样管的内径应为5mm,最大长度不应超过4m。

(3)、采样孔的孔径不应小于2mm,最大不应超过5mm,每个采样孔均应有明显的标识(有特殊要求的场所除外),采样孔的孔径规格应由探测器生产厂商提供。

(3)、标准采样方式下,末端帽应开末端孔,孔径为3~6mm。

回风口采样方式下,末端帽不开孔。

(4)、采样孔的制作必须保证边缘光滑无毛刺,采样孔不应设在采样管的连接部位。

(5)、采样管网中的弯头、直连、三通、末端帽等管件应与管路连接紧密,并应采用专用胶水密封,在系统检测结束并确定无误后,再密封或永久性粘接管道接口。

采样管与探测器之间的连接处不应使用胶水粘接。

(6)、在吊顶内及地板下敷设采样管路时,应采用单独的卡具吊装或支撑物固定。

采样管的直线段应每隔1.5~2m设置一个管夹吊点或支点。

吊装采样管的吊杆应选择不小于φ10的镀锌圆钢。

(7)、对于长度在20米以内的悬空采样管,应加装金属吊杆固定。

对于超过20m 的悬空采样管,或天花板不平整时,应加装金属水平支架。

并将采样管可靠地固定在支架上。

(8)、采样管在安装前应清理管内杂物。

(9)、采样管经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)处,应采取补偿措施,采样管跨越变形缝的两侧应固定,中间安装软管接头,并留有余量。

(10)、采样管弯头的曲率半径应在40mm至200mm之间。

空气采样报警系统施工方案

空气采样报警系统施工方案

空气采样报警系统施工方案一、空气采样报警系统安装以下是安装空气采样报警系统的简要指导:1.1、施工时每间隔1.5-2.0m应做管路固定,避免管路弯曲变形。

1.2、管路连接时应注意胶水用量,太少时连接处容易脱落,太多时容易造成管路堵塞。

采样管与空气采样探测器间切记不要用胶水粘结。

1.3、采样孔应贴上采样孔标签纸作为标识,采样孔一般为2-3mm,末端堵头应开孔4~5mm(实际开孔尺寸依照设计图纸)。

1.4、采样管转弯处不可使用直角90度弯头,应使用90度大月弯或2只45度弯头组合而成90度弯头。

1.5、模块建议采用模块箱集中安装。

1.6、吊装采样管的吊杆(丝杆)直径,不应小于10mm。

空气采样探测器正面安装图空气采样探测器局部正面图大空间标准采样安装示意图手杖式采样安装示意图注意事项:1.1空气采样探测器通常是安装在容易操作的位置。

1.2不得阻碍空气采样探测器设备的排气。

1.3每台空气采样探测器至少提供三种信号输出,并由火灾自动报警系统的输入模块接入到通用火灾自动报警系统。

1.4采样管距墙的最远距离不应大于管距的一半。

1.5采样孔周围0.5m内,不应有遮挡物;采样孔应有明显的标识。

1.6空气采样探测器不得放置在温度或湿度超出特定工作范围的区域。

探测器不得放置在任何会产生高无线电频率的设备(例如无线电警报),或会产生高电能的设备(例如大型电力发动机或发电机)的旁边。

二、空气采样报警系统线材参考并依据中华人民共和国国家标准GB50116-2013《火灾自动报警系统设计规范》规定。

2.1电源线:DC24V需为阻燃或耐火线材线,2.5-4mm2-3C。

2.2控制线:建议采用线径为1.5mm2的阻燃线。

说明:电源线、网络线、控制线均安装在金属管内,金属管可参考相关五金手册。

三、空气采样报警系统采样管材采样管选用外径25mm,内径20~21mm管材,建议使用较美观及硬度较好的U-PVC或ABS 管材。

采样管转弯处不可使用直角90度弯头,应使用90度大月弯或2只45度弯头组合的90度弯头。

空气采样早期烟雾探测系统简明设计安装手册

空气采样早期烟雾探测系统简明设计安装手册

空气采样早期烟雾探测系统简明设计安装手册第一章极早期火灾预警系统简介(1)简介(2)系统主要特点(3)主要性能参数(4)主要场所应用第二章极早期火灾预警系统设计总则及取样方式(1)设计总则(2)早期火灾预警系统在多种应用场所的取样方式第三章传统消防联接图第四章多台总体联网图第五章取样管及其它材料选择(1)取样管选材(2)辅助材料(3)工具料第六章取样管安装前加工及丈量(1)切(2)弯(3)粘(4)伸缩缝(5)毛细管第七章取样管的固定方法(1)平面固定(2)弯头固定(3)捆扣固定(4)金属卡固定(5)拉钢索固定(6)保护区上方有纵横主梁固定(7)空调回风口取样固定(8)空调回风主管道内取样固定(9)取样管和主机连接方法第八章设备安装完结后放烟调试第九章安装工作量第一章极早期火灾预警系统简介◆简介☆概述:FMST极早期烟雾探测系统采用了主动采样的探测方式,先进的激光探测技术以及功能强大的系统应用软件,相对于传统火灾探测报警技术产生了质的飞跃。

探测器由抽气泵、过滤器、激光腔(如下图示)、控制电路等组成。

抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔,在激光腔内利用激光照射空气样品,其中烟雾粒子所造成的散射光被阵列式接收器接收,接收器将光信号转换成电信号后送到探测器的控制电路,信号经处理后转换为烟雾浓度以及设定的报警阈值,产生一个适宜的输出信号。

从而发出各级警报,依次为警觉级、行动级、火警1级、火警2级。

◆系统主要特点☆高灵敏度先进的激光探测技术,比传统探测器高1000倍以上,可提早2-4小时报警。

☆独特的探测方式主动通过PVC管从保护区取样探测,还可直接从设备里取样、安装和调试更简单。

☆超强的网络功能多台机器既可近距离组网也可远距离组网,实现了集中式网络化管理。

☆无源的传输方式保护区域无电源线和信号线,因此防爆,抗强电磁干扰。

☆灵活的兼容能力能与传统的火灾探测报警控制设备兼容。

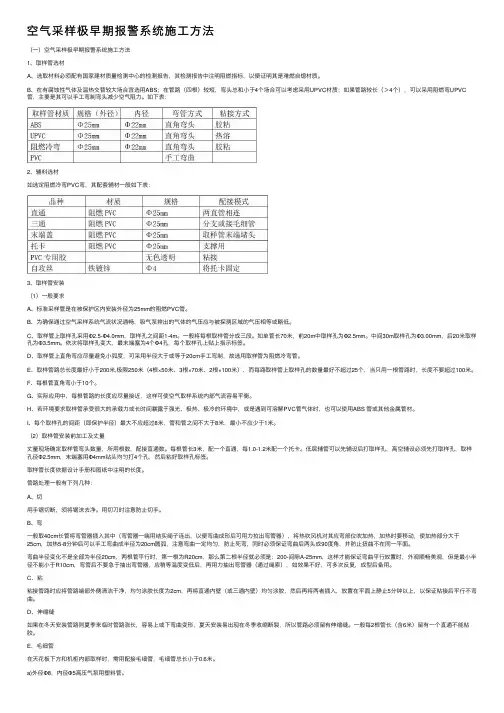

空气采样极早期报警系统施工方法

空气采样极早期报警系统施工方法

空⽓采样极早期报警系统施⼯⽅法(⼀)空⽓采样极早期报警系统施⼯⽅法1、取样管选材A、选取材料必须配有国家建材质量检测中⼼的检测报告,其检测报告中注明阻燃指标,以便证明其是难燃⾃熄材质。

B、在有腐蚀性⽓体及温热交替较⼤场合宜选⽤ABS;在管路(四根)较短,弯头总和⼩于4个场合可以考虑采⽤UPVC材质;如果管路较长(>4个),可以采⽤阻燃弯UPVC 管,主要是其可以⼿⼯弯制弯头减少空⽓阻⼒。

如下表:2、辅料选材如选定阻燃冷弯PVC弯,其配套辅材⼀般如下表:3、取样管安装(1)⼀般要求A、标准采样管是在被保护区内安装外径为25mm的阻燃PVC管。

B、为确保通过空⽓采样系统⽓流状况通畅,吸⽓泵排出的⽓体的⽓压应与被探测区域的⽓压相等或略低。

C、取样管上取样孔采⽤Φ2.5-Φ4.0mm,取样孔之间距1-4m。

⼀般将每根取样管分成三段。

如单管长70⽶,前20m中取样孔为Φ2.5mm。

中间30m取样孔为Φ3.00mm,后20⽶取样孔为Φ3.5mm。

依次将取样孔变⼤,最末端塞为4个Φ4孔,每个取样孔上贴上指⽰标签。

D、取样管上直⾓弯应尽量避免⼩弧度,可采⽤半径⼤于或等于20cm⼿⼯弯制,故选⽤取样管为阻燃冷弯管。

E、取样管路总长度最好⼩于200⽶,极限250⽶(4根×50⽶、3根×70⽶、2根×100⽶),⽽每路取样管上取样孔的数量最好不超过25个,当只⽤⼀根管路时,长度不要超过100⽶。

F、每根管直⾓弯⼩于10个。

G、实际应⽤中,每根管路的长度应尽量接近,这样可使空⽓取样系统内部⽓流容易平衡。

H、若环境要求取样管承受很⼤的承载⼒或长时间暴露于强光、极热、极冷的环境中,或是遇到可溶解PVC管⽓体时,也可以使⽤ABS 管或其他⾦属管材。

I、每个取样孔的间距(即保护半径)最⼤不应超过8⽶,管和管之间不⼤于8⽶,最⼩不应少于1⽶。

(2)取样管安装前加⼯及丈量丈量现场确定取样管弯头数量,所⽤根数,配接直通数。

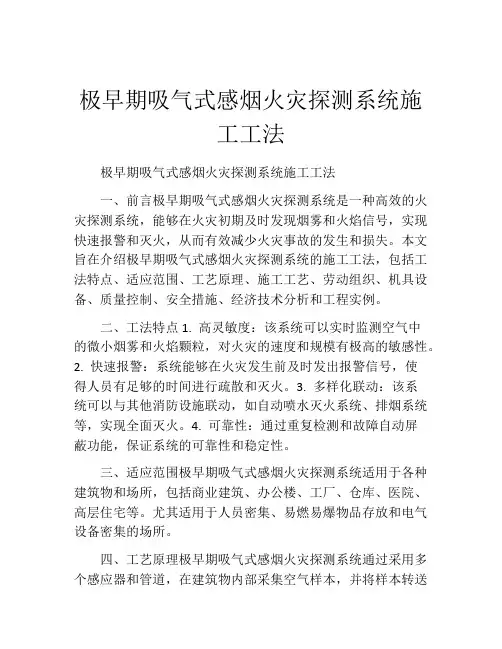

极早期吸气式感烟火灾探测系统施工工法(2)

极早期吸气式感烟火灾探测系统施工工法(2)

极早期吸气式感烟火灾探测系统施工工法极早期吸气式感烟火灾探测系统施工工法一、前言极早期吸气式感烟火灾探测系统是一种高效的火灾探测系统,能够在火灾初期及时发现烟雾和火焰信号,实现快速报警和灭火,从而有效减少火灾事故的发生和损失。

本文旨在介绍极早期吸气式感烟火灾探测系统的施工工法,包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点1. 高灵敏度:该系统可以实时监测空气中的微小烟雾和火焰颗粒,对火灾的速度和规模有极高的敏感性。

2. 快速报警:系统能够在火灾发生前及时发出报警信号,使得人员有足够的时间进行疏散和灭火。

3. 多样化联动:该系统可以与其他消防设施联动,如自动喷水灭火系统、排烟系统等,实现全面灭火。

4. 可靠性:通过重复检测和故障自动屏蔽功能,保证系统的可靠性和稳定性。

三、适应范围极早期吸气式感烟火灾探测系统适用于各种建筑物和场所,包括商业建筑、办公楼、工厂、仓库、医院、高层住宅等。

尤其适用于人员密集、易燃易爆物品存放和电气设备密集的场所。

四、工艺原理极早期吸气式感烟火灾探测系统通过采用多个感应器和管道,在建筑物内部采集空气样本,并将样本转送至探测器进行分析。

当探测器检测到烟雾或火焰信号时,会立即发出报警信号,启动灭火系统。

五、施工工艺1. 布置感应器:根据建筑物的结构和功能要求,合理布置感应器和管道,确保覆盖范围和探测效果。

2. 安装管道:按照设计图纸要求进行管道的安装和连接,保证管道的密封性和通畅性。

3. 接入探测器:将感应器采集到的空气样本通过管道连接到探测器,确保信号的及时和准确传输。

4. 调试系统:进行系统的调试和联动测试,确保系统的正常运行和准确探测。

六、劳动组织在施工过程中,需要组织负责布置和安装感应器的人员,负责安装和连接管道的人员,以及负责调试和测试系统的专业技术人员。

需要有合理的工作分配和协调,以确保施工进度和质量。

空气采样极早期报警系统施工方法

空气采样极早期报警系统施工方法

(一)空气采样极早期报警系统施工方法1、取样管选材A、选取材料必须配有国家建材质量检测中心的检测报告,其检测报告中注明阻燃指标,以便证明其是难燃自熄材质。

B、在有腐蚀性气体及温热交替较大场合宜选用ABS;在管路(四根)较短,弯头总和小于4个场合可以考虑采用UPVC材质;如果管路较长(>4个),可以采用阻燃弯UPVC管,主要是其可以手工弯制弯头减少空气阻力。

如下表:2、辅料选材如选定阻燃冷弯PVC弯,其配套辅材一般如下表:3、取样管安装(1)一般要求A、标准采样管是在被保护区内安装外径为25mm的阻燃PVC管。

B、为确保通过空气采样系统气流状况通畅,吸气泵排出的气体的气压应与被探测区域的气压相等或略低。

C、取样管上取样孔采用Φ2.5-Φ4.0mm,取样孔之间距1-4m。

一般将每根取样管分成三段。

如单管长70米,前20m中取样孔为Φ2.5mm。

中间30m取样孔为Φ3.00mm,后20米取样孔为Φ3.5mm。

依次将取样孔变大,最末端塞为4个Φ4孔,每个取样孔上贴上指示标签。

D、取样管上直角弯应尽量避免小弧度,可采用半径大于或等于20cm手工弯制,故选用取样管为阻燃冷弯管。

E、取样管路总长度最好小于200米,极限250米(4根×50米、3根×70米、2根×100米),而每路取样管上取样孔的数量最好不超过25个,当只用一根管路时,长度不要超过100米。

F、每根管直角弯小于10个。

G、实际应用中,每根管路的长度应尽量接近,这样可使空气取样系统内部气流容易平衡。

H、若环境要求取样管承受很大的承载力或长时间暴露于强光、极热、极冷的环境中,或是遇到可溶解PVC管气体时,也可以使用ABS 管或其他金属管材。

I、每个取样孔的间距(即保护半径)最大不应超过8米,管和管之间不大于8米,最小不应少于1米。

(2)取样管安装前加工及丈量丈量现场确定取样管弯头数量,所用根数,配接直通数。

每根管长3米,配一个直通,每1.0-1.2米配一个托卡。

通信施工作业指导书-12极早期空气采样探测系统安装

通信施工作业指导书-12极早期空气采样探测系统安装

极早期空气采样探测系统安装版本 1.0页码 2 of 10 发行日期 2015.07.25 生效日期2015.07.24 复审日期1编制目的1.1指导极早期空气采样烟雾探测系统的施工及调试2适用范围2.1本指导书适用于新建、改建、扩建工业与民用建筑中采用管路采样的极早期空气采样探测报警系统的施工、维护。

不适用于火药、炸药、弹药、火工品等生产和贮存场所。

2.2灰尘比较大的场所,不应选择没有过滤网和管路自清洗功能的管路采样式吸气感烟火灾探测器。

3引用的标准及编制依据3.1GB50116-2013 《火灾自动报警系统设计规范》3.2GB50166-2007 《火灾自动报警系统施工及验收规范》3.3DB11/1026-2013《吸气式烟雾探测火灾报警系统设计,施工及验收规范》 注:北京市地方标准3.403X502 《空气采样早期烟雾探测系统》图集4施工准备4.1极早期空气采样探测系统设备安装作业条件:土建及内部装修基本完成、现场无大规模产尘作业。

4.2材料准备:4.2.1采样管选材A、采样管材料应选用难燃自熄材质,必须具有国家建材质量检测中心的检测报告,其检测报告中注明阻燃指标。

B、在有腐蚀性气体及温热交替较大场合宜选用ABS;在管路(四根)较短,弯头总和小于4个的场合可以考虑采用UPVC材质;如果管路较长(>4个),可以采用阻燃弯UPVC管,主要 是其可以手工弯制弯头减少空气阻力。

如下表:极早期空气采样探测系统安装版本 1.0页码 3 of 10 发行日期 2015.07.25生效日期2015.07.24复审日期取样管材质 规格(外径) 内径 弯管方式 粘接方式 ABS Φ25mm Φ22mm 直角弯头 胶粘 UPVC Φ25mm Φ22mm 直角弯头 热熔 阻燃冷弯 Φ25mmΦ22mm直角弯头 胶粘PVC手工弯曲或成品弯头4.2.2 辅材的选择1难燃PVC 管卡(适用于外直径25mmPVC 管道)2难燃PVC 管接头(适用于外直径25mmPVC 管道),PVC 专用胶3小曲率90度弯管(适用于外直径25mmPVC 管道)4末端堵头25mm(适用于外径25mmPVC 管道)5 采样点标识(圆、长)6 T 型三通极早期空气采样探测系统安装版本 1.0页码 4 of 10发行日期 2015.07.25 生效日期2015.07.24 复审日期4.3技术准备:早期空气采样探测系统示意图火灾发展趋势图工程技术人员必须认真熟悉并理解施工图纸及有关技术资料,与设计院等相关方进行图纸会审。

空气采样报警系统施工方案

空气采样报警系统施工方案

空气采样报警系统施工方案一、项目背景近年来,空气污染问题越来越受到人们的关注。

为了更好地监测和预警空气污染情况,空气采样报警系统应运而生。

本施工方案将详细介绍空气采样报警系统的施工步骤和相关要求。

二、施工步骤1. 前期准备在施工前,需进行细致的准备工作。

首先,需要进行现场勘测,确定系统设备安装的位置。

其次,根据设计方案,购买所需的设备和材料。

最后,组织施工人员,明确各人的职责和任务。

2. 安装传感器根据设计图纸要求,按照一定的间距和高度,在待安装的位置开孔。

然后,将传感器固定在开孔处,并连接好电线。

注意传感器的安装位置应避免受到干扰,确保采样的准确性和稳定性。

3. 安装采样器将采样器安装在合适的位置,通常选择空气流通较好的地方,确保采样的精确性。

采样器的安装要求平稳固定,以减少振动和噪音对采样结果的影响。

4. 连接管路根据设计方案,安装好采样器与传感器之间的管路。

在管路连接处,应注意密封性,以防止气体泄露。

同时,应保证管路的畅通,避免因阻塞导致采样问题。

5. 接通电源在完成传感器和采样器的安装后,接通电源。

检查所有电线连接是否牢固,并确保电线的接地连接良好。

接通电源后,进行相关的调试和测试。

6. 试运行与调整对安装完成的系统进行试运行和调试。

通过检查传感器的反馈和采样器的运行情况,确认系统是否正常工作。

同时,根据实际情况对系统进行必要的调整和优化。

7. 编制施工报告在完成系统的试运行和调整后,编制施工报告。

报告内容应包括系统的安装位置、传感器和采样器的型号和数量、管路连接方式、电源接线图等详细信息。

三、施工要求1. 安全第一在整个施工过程中,安全是首要考虑的因素。

施工人员需戴好安全帽、防护眼镜等个人防护用具,并遵守相关的安全标准和操作规程,以确保施工过程的安全。

2. 严格遵循设计方案施工人员要准确无误地按照设计方案进行安装和连接。

对于不确定的细节,应及时与设计人员进行沟通和确认,保证每个环节都符合要求。

空气采样早期烟雾探测系统简明设计安装手册.

空气采样早期烟雾探测系统简明设计安装手册.

图示说明: 下图通过每台机器内有五个继电器代表四级火警一个故障,
通过输入接口模
块将继电器信号送到消防二总线,对每个继电器对应的接口模块附于一个地址码供消防主机巡
检。每台设备都有 RS232 口,可直接连接 PC 机在 PC机上通过软件观察和修改一些参数。
针对防火分区要求, 主机配接分区器附件可以将烟雾区分到某一根采样管, 报给消防主机以达到分区灭火要求。
ABS;在管路(四根)较短,弯头总和小于
4 个场合
4 个),可以采用阻燃弯 UPVC管,主要是其可以手
ቤተ መጻሕፍቲ ባይዱ
选取材料必须配有国家建材质量检测中心的检测报告, 是难燃自熄材质。
其检测报告中注明阻燃指标, 以便证明其
◆辅料选材 如选定阻燃冷弯 PVC弯,其配套辅材一般如下表:
◆工具栏
第六章 取样管安装前加工及丈量
不应少于 1 米。(见格栅状布管图)
√管网的排列方法可以有多种变化,从而覆盖整个被保护区,然后将采样管与探测器接口连接,
采样管壁有一定数量的小孔, 这是采样点。 系统通过这些采样点将空气样本传递到探测器上,

样管的另一端是末端帽,以平衡不同采样点烟雾灵敏度。
◆早期火灾预警系统在各种应用场所的取样方式 (下列图例为已做工程在 AutoCAD 上标明方法)
PVC管或钢管所组成的采样管网从
被保护区域抽取空气作为样品送入激光腔,
在激光腔内利用激光照射空气样品, 其中烟雾粒子所
造成的散射光被阵列式接收器接收, 接收器将光信号转换成电信号后送到探测器的控制电路,

号经处理后转换为烟雾浓度以及设定的报警阈值,
产生一个适宜的输出信号。 从而发出各级警报,
依次为警觉级、行动级、火警 1 级、火警 2 级。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(二)空气采样极早期报警系统施工方法
1、取样管选材
A、选取材料必须配有国家建材质量检测中心的检测报告,其检测报告中注明阻燃指标,以便证明其是难燃自熄材质。

B、在有腐蚀性气体及温热交替较大场合宜选用ABS;在管路(四根)较短,弯头总和小于4个场合可以考虑采用UPVC材质;如果管路较长(>4个),可以采
2、辅料选材
3、取样管安装
(1)一般要求
A、标准采样管是在被保护区内安装外径为25mm的阻燃PVC管。

B、为确保通过空气采样系统气流状况通畅,吸气泵排出的气体的气压应与被探测区域的气压相等或略低。

C、取样管上取样孔采用Φ2.5-Φ4.0mm,取样孔之间距1-4m。

一般将每根取样管分成三段。

如单管长70米,前20m中取样孔为Φ2.5mm。

中间30m取样孔为Φ3.00mm,后20米取样孔为Φ3.5mm。

依次将取样孔变大,最末端塞为4个Φ4孔,每个取样孔上贴上指示标签。

D、取样管上直角弯应尽量避免小弧度,可采用半径大于或等于20cm手工弯制,故选用取样管为阻燃冷弯管。

E、取样管路总长度最好小于200米,极限250米(4根×50米、3根×70米、2根×100米),而每路取样管上取样孔的数量最好不超过25个,当只用一根管路时,长度不要超过100米。

F、每根管直角弯小于10个。

G、实际应用中,每根管路的长度应尽量接近,这样可使空气取样系统内部气流容易平衡。

H、若环境要求取样管承受很大的承载力或长时间暴露于强光、极热、极冷的环境中,或是遇到可溶解PVC管气体时,也可以使用ABS管或其他金属管材。

I、每个取样孔的间距(即保护半径)最大不应超过8米,管和管之间不大于8米,最小不应少于1米。

(2)取样管安装前加工及丈量
丈量现场确定取样管弯头数量,所用根数,配接直通数。

每根管长3米,配一个直通,每1.0-1.2米配一个托卡。

低层辅管可以先辅设后打取样孔,高空辅设必须先打取样孔,取样孔径Φ2.5mm,末端塞用Φ4mm钻头均匀打4个孔,然后粘好取样孔标签。

取样管长度依据设计手册和图纸中注明的长度。

管路处理一般有下列几种:
A、切
用手锯切断,须将锯沫去净。

用切刀时注意防止切手。

B、弯
一般取40cm长管将弯管器插入其中(弯管器一端用结实绳子连出,以便弯曲成形后可用力拉出弯管器),将热吹风机对其应弯部位吹加热,加热时要移动,使加热部分大于25cm,加热5-8分钟后可以手工弯曲成半径为20cm圆弧,注意弯曲一定均匀,防止死弯,同时必须保证弯曲后两头成90度角,并防止扭曲不在同一平面。

弯曲半径变化不是全部为半径20cm,两根管平行时,第一根为R20cm,那么第二根半径就必须是:200-间隙A-25mm,这样才能保证弯曲平行放置时,外观顺畅美观,但是最小半径不能小于R10cm,弯管后不要急于抽出弯管器,应稍等温度变低后,再用力抽出弯管器(通过绳索),如效果不好,可多次反复,成型后备用。

C、粘
粘接管路时应将管路端部外侧清洁干净,均匀涂胶长度为2cm,再将直通内壁(或三通内壁)均匀涂胶,然后再将两者插入,放置在平面上静止5分钟以上,以保证粘接后平行不弯曲。

D、伸缩缝
如果在冬天安装管路则夏季来临时管路涨长,容易上或下弯曲变形,夏天安装易出现在冬季收缩断裂,所以管路必须留有伸缩缝。

一般每2根管长(含6米)留有一个直通不能粘胶。

E、毛细管
在天花板下方和机柜内部取样时,需用配接毛细管,毛细管总长小于0.6米。

a)外径Φ8,内径Φ5高压气泵用塑料管。

b)聚四氟堵头
c)电线槽进线Φ15固定头(通用件)
d)金属波纹管Φ15
e)Φ螺母
f)吸气口机加工件
注:三通和2件胶粘,1件和6件、1件和2件属紧密配合。

4号件长度小于0.5米。

(3)取样管的固定方法
A、平面固定
平面固定是最通常的方法就是将采样管水平的敷设在房间顶部,具体固定方法需根据境况体结构来定。

水泥混凝土墙:在墙面上用手电钻打一个直径8mm左右的孔,然后用膨胀塞和自攻螺丝把管卡固定。

砖墙也同样可以采用以上方法,最为特别是石灰墙板,由于其密度小,不宜拧螺丝,从以往的安装经验来看可以在石灰墙板上打上直径相对较小的孔然后把胀塞及型号较大的延长攻丝往里拧,这样才能固定好卡托。

B、弯头固定
弯头的固定不能等同直管的方法,需在弯头的两侧分别用卡子加以固定。

C、捆扣固定
屋面板上部一般都有吊杆(Φ8-Φ10mm)垂直向下,将取样管的吊杆靠接,采用尼龙扎带交叉十字方法固定较为方便,如果考虑到取样管长期和吊杆相靠易变形,可在取样管和吊杆之间放置一个托卡。

D、金属卡固定
这种方法和吊顶固定方法有点相同,就是它使用材料不一样,一般为直径25毫米镀锌金属卡或PVC卡托。

此金属卡市场上可采购到。

E、拉钢索固定
在一些高大空间中,上下方钢梁结构无法直接固定采样管。

而每根钢梁之间距离较大(≥2米),可以采取拉钢索的方式来固定取样管。


将PVC取样管用尼龙扎带捆在钢丝绳上(距离如每米一个),然后绷紧钢丝绳,再将每根钢梁和PVC管搭接处固定。

每根钢丝绳一般不宜超过80米,钢丝绳直径Φ4-Φ6mm。

F、保护区上方有纵横主梁固定:
在许多厂房及大空间仓库中,上方有纵横相间大量主梁,主梁副梁下沿最大可达70cm,一般下沿小于20cm可不采取特殊固定方式,而大于20cm时可采用下列方法固定。

a)主梁和主梁之间必须有1个小升取样管,上升取样管间距3-4米,上升管采用由主第三通过渡至Φ20取样管,Φ20末端塞上打2个Φ3mm孔,距顶部小于20cm。

b)在主梁形成井状结构时,必须保证每格井中都有一个或几个上升取样管。

c)主梁距离大于4米时可采取在主梁中间吊杆将PVC管托起。

G、空调回风口取样固定
在有中央空调房间,布设取样管时,除按无空调状态而设置采样管外,还应单加一路管道在中央空调回风口,由于此回风口风的正负压不大,可用下述两种方式之一取样。

房间内有多个上回风栅口,应保证回风栅口内有2-3个取样孔,即单孔保护面积小于60平方米,下回风栅、侧回风栅等同。

H、空调回风主管道内取样固定
a)在主空调回风管道内,尺寸一般较大,所采集空气面积比较大,负压较高,须单独采用一台主机仅出一根管,并将主机回风返回空调管道内,如下:
风口内取样管长度:A×2/3
上下位置:B×1/2
取样孔数20个取样孔密度:(A×2/3)÷20
取样孔径:Φ4mm孔
末端孔径:5个Φmm孔
回风方式:送煤回主管道
b)机器回风管如下:
风口内回风管长度:A/3
上下位置:B/3
取样管和回风管间距:(A+B)/4
回风口径:直径Φ25mm
口径形状:末端切成斜状,出气方向顺着风向
c)主机内风机调速:
上述安装尺寸定型后,通过回风管道内进行放烟实验,此时可调整取样风机(风机分10档)逐渐从1档增加使取样到最灵敏状态。

I、取样管和主机连接方法
a)管路敷设最后要在设备的上方将几根采样管收拢,以便和机器连接,这当中要注意以下几个细节:管路收拢后不能直接固定就安插进机器,而是在设备上方大约50cm左右切断管路并固定好,切断后的管路末端粘上直爱。

在粘接直通时要注意只能在直通上方内侧擦胶,而下方内侧不能擦胶。

b)固定机器时,按测量尺寸把PVC管切好,必须先将管插进机器后再插入直通管中,取取样管时同样先轻轻的将管子往设备内按一下使管路从直通中露出后方可取管,而这几节PVC管和直通及机器之间不能用胶粘连,在以后
设备保养方面减少不必要的麻烦。

c)取样管路的打孔:
打取样孔时应注意考虑孔径的直径在3-4mm之间,而末端塞孔由4个Φ4mm孔组成,取样孔的大小由取样管路长短来决定,原则上距设备越远的地方孔径就相应从Φ2.5mm增加到Φ3.0、Φ3.5mm、Φ4.0mm。

把孔方法是用手枪钻直接在采样管上打孔,孔与孔之间的距离应在3-8米,即每一节管至少打1个孔。

4、设备安装完毕后放烟调试
(1)机器在通电20分钟后,可以进行放烟实验。

A、在每一根管子的末端放烟,机器应在小于等于120S做出反应,这样就可以证明管路的气流是畅通的。

B、在采样管中间释放浓度相对较小的烟雾,机器可在小于120S做出反应。

C、测试阻燃烟,用-220V调压器将电压输出调到0V,插下30W电烙铁,电烙铁发热体部分,绕上Φ1.5mm塑胶电线(非阻燃),将电烙铁放置距取样孔10cm处,缓慢升压到能闻到糊味及少许烟,维护2-3分钟,此时机器应出现警觉,如烟雾加大则上升到行动级、火警1、火警2级。
