电气安装配管符号表示方法
电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管表示符号：二、电气设计施工图中常用线路敷设方式：三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
电气安装配管符号表示方法
电气安装配管符号表示方法一、导线穿管表示
CT-桥架
CP-金属软管
FPC-阻燃塑料硬管
KBG-扣压式镀锌薄壁电线管
JDG-紧定式镀锌薄壁电线管
M-钢索
MR-金属线槽
MT-电线管
PC-PVC塑料硬管
PR-塑料线槽
RC-镀锌钢管
SC-焊接钢管
二、导线敷设方式的表示
AB：沿或跨梁敷设
ACC：暗敷设在不能进入的顶棚内
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
BE：沿屋架或跨屋架敷设
CC：暗敷设在顶棚内
CE：沿天棚面或顶棚面敷设
CP：穿金属软管敷设
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CT ：电缆桥架敷设
DB ：直接埋设
FC（F）：地板或地面下敷设
FPC：穿阻燃半硬聚氯乙烯管敷设WE：沿墙面敷设
WC：暗敷设在墙内
SC ：穿焊接钢管敷设
SCE：吊顶内敷设,要穿金属管
SR：沿钢线槽敷设（沿钢索）
PC：穿硬塑料管敷设
M ：用钢索敷设
MT：穿电线管敷设
MR ：金属线槽敷设
PR：塑料线槽敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设TC：电缆沟敷设三、灯具安装方式的表示
C-吸顶
CL-柱上
CS-链吊DS-管吊
W-墙壁安装R-嵌入
S-支架。
电气配管敷设符号
SR：沿钢线槽敷设
BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设
WE：沿墙面敷设
CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装。

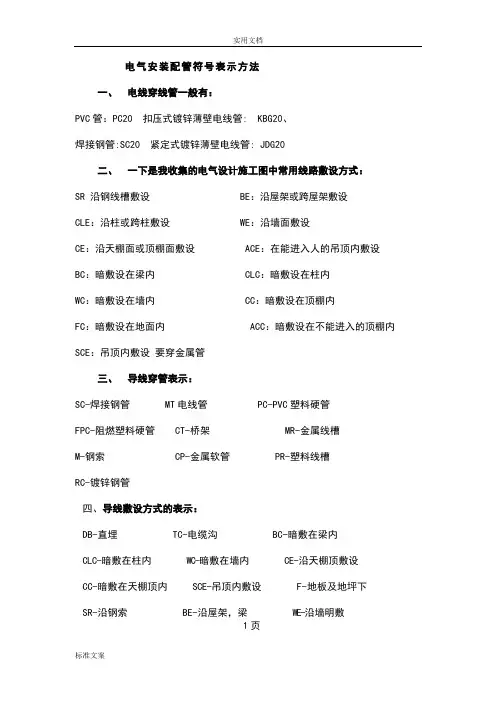

电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管: KBG20、焊接钢管:SC20 紧定式镀锌薄壁电线管: JDG20二、一下是我收集的电气设计施工图中常用线路敷设方式：SR 沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内FC：暗敷设在地面内 ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设要穿金属管三、导线穿管表示：SC-焊接钢管 MT电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架MR-金属线槽M-钢索 CP-金属软管 PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷1页五、灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：M T穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：C T金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设:CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线JK-绝缘架空电缆 K-控制电缆N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃2页ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘 X—橡皮Y—聚乙烯料 F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软 C-重型 Q-轻型G-高压 H-电焊机用 S-双绞型6）铠装层代号2—双钢带3—细圆钢丝 4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套 3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆3页227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称，RVV轻型聚氯乙烯护套软线227IEC 53（RVV）—简称，RVV普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有:PVC管:PC20 扣压式镀锌薄壁电线管：KＢG20、焊接钢管:SC20紧定式镀锌薄壁电线管:JDG2０二、一下就是我收集得电气设计施工图中常用线路敷设方式:SR沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设ＷE：沿墙面敷设ＣE：沿天棚面或顶棚面敷设AＣE:在能进入人得吊顶内敷设BＣ:暗敷设在梁内CＬＣ：暗敷设在柱内WC:暗敷设在墙内ＣC：暗敷设在顶棚内FC:暗敷设在地面内ACC:暗敷设在不能进入得顶棚内SCE：吊顶内敷设要穿金属管三、导线穿管表示:SＣ—焊接钢管MT电线管PC－PVC塑料硬管ＦPC—阻燃塑料硬管CT—桥架 MＲ—金属线槽Ｍ-钢索CP-金属软管ＰＲ-塑料线槽RC—镀锌钢管四、导线敷设方式得表示:ＤB－直埋TC-电缆沟ＢC—暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内ＣE—沿天棚顶敷设CC-暗敷在天棚顶内 SＣE—吊顶内敷设F—地板及地坪下SR—沿钢索BE—沿屋架，梁WE-沿墙明敷1页五、灯具安装方式得表示CＳ-链吊ＤS－管吊W－墙壁安装Ｃ—吸顶R－嵌入S-支架ＣＬ－柱上沿钢线槽:SＲ沿屋架或跨屋架：BE沿柱或跨柱:CＬE 穿焊接钢管敷设：SＣ穿电线管敷设:M T穿硬塑料管敷设：PC电缆沟敷设:TC 电缆桥架敷设：C T金属线槽敷设:MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设:KＰC穿金属软管敷设：CＰ直接埋设:DB穿阻燃半硬聚氯乙烯管敷设：FPＣ六、导线敷设部位得标注沿或跨梁(屋架)敷设：AB 暗敷在梁内:ＢＣ沿或跨柱敷设：ＡC 暗敷设在柱内：CLＣ沿墙面敷设：ＷS 暗敷设在墙内：WC沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SＣE 地板或地面下敷设：FC 七、下面将最常用得电线电缆型号中字母得含义介绍一下:１)类别、用途代号A-安装线B—绝缘线 JK-绝缘架空电缆K—控制电缆N—农用电缆Ｒ－软线U—矿用电缆Ｙ-移动电缆C—船用电缆M-煤矿用ＺR－阻燃型ＮＨ-耐火型ＺA-A级阻燃2页ＺB—B级阻燃ZC-C级阻燃ＷD—低烟无卤型2)导体代号Ｔ—铜导线(略） L-铝芯3)绝缘层代号Ｖ—PＶＣ塑料YJ-XLPE绝缘X-橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号Ｖ-PVC套Y-聚乙烯料N—尼龙护套P—铜丝编织屏蔽P２-铜带屏蔽Ｌ－棉纱编织涂蜡克Q－铅包5）特征代号B－扁平型R－柔软Ｃ—重型Ｑ—轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝４—粗圆钢丝7)外护层代号１-纤维层２—PVC套3—ＰE套２、最常用得电气装备用电线电缆及电力电缆得型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆3页227IＥC ０1(BＶ）—简称BＶ,一般用途单芯硬导体无护套电缆2２７IEC ０2（RV)—简称RＶ,一般用途单芯软导体无护套电缆２27IEC 10(BVV）—简称BＶV,轻型聚氯乙烯护套电缆２27IEC 5２(RVV）—简称，RVＶ轻型聚氯乙烯护套软线227ＩEC ５3（RVV）—简称，ＲVＶ普通聚氯乙烯护套软线BＶ—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆ＢVＶB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆ＪＫL YJ—交联聚乙烯绝缘架空电缆ＹC、YCW—重型橡套软电缆YＺ、ＹZW—中型橡套软电缆ＹQ、YQW—轻型橡套软电缆ＹH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CEC：是沿楼板暗敷设CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的吊顶内WS：沿墙面明敷设SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管30CCS50为50mm2的镀铜钢绞线四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CEC：是沿楼板暗敷设CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 FC：暗敷设在地面内 ACC：暗敷设在不能进入的吊顶内WS：沿墙面明敷设SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管 MT-电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽M-钢索 CP-金属软管 PR-塑料线槽RC-镀锌钢管 30CCS50为50mm2的镀铜钢绞线四、导线敷设方式的表示：DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷五、灯具安装方式的表示：CS-链吊 DS-管吊 W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线JK-绝缘架空电缆 K-控制电缆N-农用电缆 R-软线U-矿用电缆 Y-移动电缆C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘 X—橡皮Y—聚乙烯料 F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型R-柔软C-重型 Q-轻型G-高压 H-电焊机用 S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝 4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套 3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管: KBG20、焊接钢管:SC20 紧定式镀锌薄壁电线管: JDG20二、一下是我收集的电气设计施工图中常用线路敷设方式：SR 沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设要穿金属管三、导线穿管表示：SC-焊接钢管MT电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷1页五、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：M T穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：C T金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设:CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 JK-绝缘架空电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃2页ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆3页227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称，RVV轻型聚氯乙烯护套软线227IEC 53（RVV）—简称，RVV普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKL YJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号的表示方法
电气安装配管符号的表示方法一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
电气安装配管符号表示方法完整版
电气安装配管符号表示方法Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管: KBG20、焊接钢管:SC20 紧定式镀锌薄壁电线管: JDG20二、一下是我收集的电气设计施工图中常用线路敷设方式：SR 沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内FC：暗敷设在地面内 ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设要穿金属管三、导线穿管表示：SC-焊接钢管 MT电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽M-钢索 CP-金属软管 PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷1页五、灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE?沿柱或跨柱：CLE 穿焊接钢管敷设：SC?穿电线管敷设：M T?穿硬塑料管敷设：PC?电缆沟敷设：TC? 电缆桥架敷设：C T?金属线槽敷设：MR? 塑料线槽敷设：PR?用钢索敷设：M? 穿聚氯乙烯塑料波纹电线管敷设：KPC?穿金属软管敷设:CP 直接埋设：DB?穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB? 暗敷在梁内：BC?沿或跨柱敷设：AC? 暗敷设在柱内：CLC?沿墙面敷设：WS? 暗敷设在墙内：WC?沿天棚或顶板面敷设：CE? 暗敷设在屋面或顶板内：CC?吊顶内敷设：SCE? 地板或地面下敷设：FC?七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆 K-控制电缆N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃2页ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘 X—橡皮Y—聚乙烯料 F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软 C-重型 Q-轻型G-高压 H-电焊机用 S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝 4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套 3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆3页227IEC?01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC?02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC?10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC?52（RVV）—简称，RVV轻型聚氯乙烯护套软线227IEC?53（RVV）—简称，RVV普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内FC：暗敷设在地面内 ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管 MT-电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽M-钢索 CP-金属软管 PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷五、灯具安装方式的表示：CS-链吊 DS-管吊 W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线JK-绝缘架空电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆 Y-移动电缆C-船用电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A 级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料 F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型R-柔软C-重型 Q-轻型G-高压 H-电焊机用 S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝 4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套 3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
法配管符号表示方电气安装电线穿线管一般有：一、 : KBG20、PVC管：PC20扣压式镀锌薄壁电线管: JDG20:SC20 紧定式镀锌薄壁电线管焊接钢管一下是我收集的电气设计施工图中常用线路敷设方式：二、 BE：沿屋架或跨屋架敷设SR 沿钢线槽敷设 WE：沿墙面敷设CLE：沿柱或跨柱敷设 ACE：在能进入人的吊顶内敷设CE：沿天棚面或顶棚面敷设 CLC：暗敷设在柱内BC：暗敷设在梁内：暗敷设在顶棚内WC：暗敷设在墙内CC ：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 ACC 要穿金属管SCE：吊顶内敷设导线穿管表示：三、焊接钢管 MT电线管 PC-PVC塑料硬管SC- 金属线槽CT-桥架MR-FPC-阻燃塑料硬管 PR-塑料线槽M-钢索CP-金属软管 RC-镀锌钢管四、导线敷设方式的表示： BC-暗敷在梁内DB-直埋 TC-电缆沟沿天棚顶敷设CE-WC-暗敷在墙内CLC-暗敷在柱内地板及地坪下F-SCE-吊顶内敷设 CC-暗敷在天棚顶内WE-沿墙明敷SR-沿钢索 BE-沿屋架，梁 1页五、灯具安装方式的表示 C-吸顶W-CS-链吊 DS-管吊墙壁安装柱上S-嵌入支架 CL-R- BE 沿钢线槽：SR 沿屋架或跨屋架： SC 沿柱或跨柱：CLE 穿焊接钢管敷设：PC 穿硬塑料管敷设：穿电线管敷设：MTCT电缆沟敷设：TC 电缆桥架敷设：PR 塑料线槽敷设：金属线槽敷设：MR穿聚氯乙烯塑料波纹电线管敷设：用钢索敷设：MKPC直接埋设：DB 穿金属软管敷设:CP穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：类别、用途代号1)．A-安装线 B-绝缘线 JK-绝缘架空电缆 K-控制电缆N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃2页ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘 X—橡皮Y—聚乙烯料 F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软 C-重型 Q-轻型G-高压 H-电焊机用 S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝 4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套 3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆3页227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称，RVV轻型聚氯乙烯护套软线227IEC 53（RVV）—简称，RVV普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
(参考)电气安装配管符号表示方法
电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管：KBG20、焊接钢管：SC20 紧定式镀锌薄壁电线管：JDG20、二、一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内FC：暗敷设在地面内ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设,要穿金属管三、导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷五、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆 C-船用电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气安装配管符号表示方法
电气安装配管符号表示方法Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电气安装配管符号表示方法一、电线穿线管一般有：PVC管：PC20 扣压式镀锌薄壁电线管: KBG20、焊接钢管:SC20 紧定式镀锌薄壁电线管: JDG20二、一下是我收集的电气设计施工图中常用线路敷设方式：SR 沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内FC：暗敷设在地面内 ACC：暗敷设在不能进入的顶棚内SCE：吊顶内敷设要穿金属管三、导线穿管表示：SC-焊接钢管 MT电线管 PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽M-钢索 CP-金属软管 PR-塑料线槽RC-镀锌钢管四、导线敷设方式的表示：DB-直埋 TC-电缆沟 BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷1页五、灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：M T穿硬塑料管敷设：PC电缆沟敷设：TC 电缆桥架敷设：C T金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设:CP 直接埋设：DB穿阻燃半硬聚氯乙烯管敷设：FPC六、导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS 暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC吊顶内敷设：SCE 地板或地面下敷设：FC七、下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 JK-绝缘架空电缆 K-控制电缆N-农用电缆 R-软线 U-矿用电缆 Y-移动电缆 C-船用电缆M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A级阻燃2页ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘 X—橡皮Y—聚乙烯料 F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软 C-重型 Q-轻型G-高压 H-电焊机用 S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝 4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套 3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆3页227IEC01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC52（RVV）—简称，RVV轻型聚氯乙烯护套软线227IEC53（RVV）—简称，RVV普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电气管线敷设方式表示
电气设计施工图中常用线路敷设方式电气安装配管及敷设方式符号表示方法SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内AC：沿或跨柱敷设AB：沿或跨梁（屋架）敷设CLC：暗敷设在柱内WC：暗敷设在墙内WS：沿墙面敷设CC：暗敷设在顶棚内 (暗敷设在屋面或顶板内)ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管导线穿管表示SC：焊接钢管MT：电线管PC-PVC：塑料硬管FPC：阻燃半硬聚氯乙烯管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管KPC：穿聚氯乙烯塑料波纹电线管导线敷设方式的表示DB：直埋TC：电缆沟BC：暗敷在梁内CLC：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架，梁WE：沿墙明敷灯具安装方式的表示CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上断路器型号介绍HSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20紧定式镀锌薄壁电线管：JDG20静置设备与工艺金属结构制作安装工程-容器金属结构, 工艺, 容器, 工程, 设备可以加工、处理或贮存物质的容器或包壳结构的设备统称为容器，如压力容器、反应器、换热器等。
容器一般是由简体（又称壳体）、封头（又称端盖）及其附件（法兰、支座、接管、人孔、视镜、液面计）所组成。
容器根据形状，容器主要有圆筒形、球形、矩形三种。
矩形容器由平板焊接而成，制造简便，但承压能力差，只用作小型常压储槽。
电气安装配管符号表示方法
RC-镀锌钢管
四、导线敷设方式的表示：
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内 CE-沿天棚顶敷设
CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
1
五、灯具安装方式的表示 ：
CS-链吊
DS-管吊 W-墙壁安装 C-吸顶
梁顶钢筋的 抗震锚固长 抗震锚固长 受拉锚固长 受拉锚固长
锚固要求 度 laE
度 laE
度 la
梁底钢筋的 抗震锚固长 抗震锚固长 12d
度 la 受拉锚固长
锚固要求 度 laE
度 laE
度 la
箍筋的要求 除满足计算 除满足计算 按计算要求 按计算要求
要求外，箍 要求外，箍 配置，没有 配置，且箍
BC：暗敷设在梁内
CLC：暗敷设在柱内
WC：暗敷设在墙内
CC：暗敷设在顶棚内
FC：暗敷设在地面内
ACC：暗敷设在不能进入的顶棚内
SCE：吊顶内敷设,要穿金属管
三、导线穿管表示：
SC-焊接钢管
MT-电线管
PC-PVC 塑料硬管
FPC-阻燃塑料硬管 CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
3—PE 套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
3
227IEC 01（BV）—简称 BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称 RV，一般用途单芯软导体无护套电缆 227IEC 10（BVV）—简称 BVV，轻型聚氯乙烯护套电缆 227IEC 52（RVV）—简称 RVV，轻型聚氯乙烯护套软线 227IEC 53（RVV）—简称 RVV，普通聚氯乙烯护套软线 BV—铜芯聚氯乙烯绝缘电线 BVR—铜芯聚氯乙烯绝缘软电缆 BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 JKLYJ—交联聚乙烯绝缘架空电缆 YC、YCW—重型橡套软电缆 YZ、YZW—中型橡套软电缆 YQ、YQW—轻型橡套软电缆 YH—电焊机电缆 3、规格 规格又由额定电压、芯数及标称截面组成。 电 线 及 控 制 电 缆 等 一 般 的 额 定 电 压 为 300/300V 、 300/500V 、 450/750V； 中低压电力电缆的额定电压一般有 0.6/1kv、1.8/3kv、3.6/6kv、6/6 （10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv 等。 电线电缆的芯数根据实际需要来定，一般电力电缆主要有 1、2、3、 4、5 芯，电线主要也是 1～5 芯，控制电缆有 1～61 芯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气安装配管符号表示方法一、导线穿管表示
CT-桥架
CP-金属软管
FPC-阻燃塑料硬管
KBG-扣压式镀锌薄壁电线管
JDG-紧定式镀锌薄壁电线管
M-钢索
MR-金属线槽
MT-电线管
PC-PVC塑料硬管
PR-塑料线槽
RC-镀锌钢管
SC-焊接钢管
二、导线敷设方式的表示
AB：沿或跨梁敷设
ACC：暗敷设在不能进入的顶棚内
ACE：在能进入人的吊顶内敷设
BC：暗敷设在梁内
BE：沿屋架或跨屋架敷设
CC：暗敷设在顶棚内
CE：沿天棚面或顶棚面敷设
CP：穿金属软管敷设
CLC：暗敷设在柱内
CLE：沿柱或跨柱敷设
CT ：电缆桥架敷设
DB ：直接埋设
FC（F）：地板或地面下敷设
FPC：穿阻燃半硬聚氯乙烯管敷设WE：沿墙面敷设
WC：暗敷设在墙内
SC ：穿焊接钢管敷设
SCE：吊顶内敷设,要穿金属管
SR：沿钢线槽敷设（沿钢索）
PC：穿硬塑料管敷设
M ：用钢索敷设
MT：穿电线管敷设
MR ：金属线槽敷设
PR：塑料线槽敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设TC：电缆沟敷设
三、灯具安装方式的表示
C-吸顶
CL-柱上
CS-链吊DS-管吊
W-墙壁安装R-嵌入
S-支架。
