电气安装符号表示方法大全

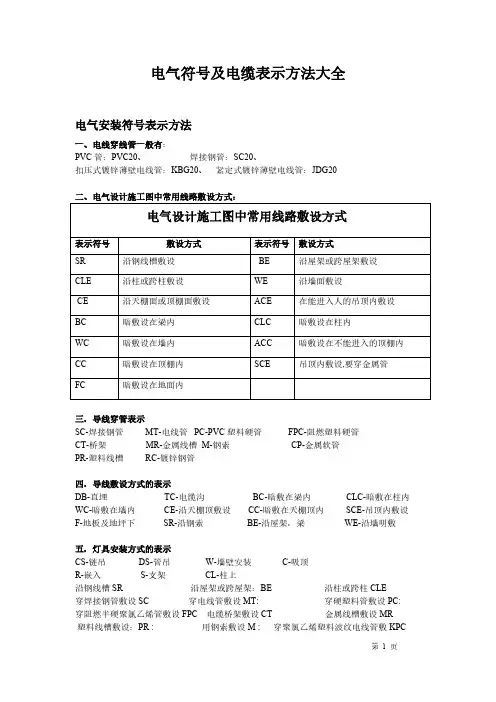

电气符号及电缆表示方法大全电气安装符号表示方法一、电线穿线管一般有：PVC管：PVC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：三，导线穿管表示SC-焊接钢管MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽RC-镀锌钢管四，导线敷设方式的表示DB-直埋TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷五，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架CL-柱上沿钢线槽SR 沿屋架或跨屋架：BE 沿柱或跨柱CLE穿焊接钢管敷设SC 穿电线管敷设MT: 穿硬塑料管敷设PC:穿阻燃半硬聚氯乙烯管敷设FPC 电缆桥架敷设CT 金属线槽敷设MR塑料线槽敷设：PR : 用钢索敷设M : 穿聚氯乙烯塑料波纹电线管敷KPC例如-BV-2*2.5 PC20 CC两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。

2.WDZC-BYJ-2*2.5+E2.5-MT203根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。

3.WDZB-YJY-4*6=E6-SC40-CT5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为40mm的钢管或桥架敷设。

4.WDZB-BYJ-2*4+4PE-MR/KBG20-SCE3根4平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为20mm的金属薄壁管吊顶内敷设六.常用电缆、电线表示方法及符号1、电力电缆、控制电缆型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安〔2〕用途。

电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆〔3〕绝缘层。

V-聚氯乙烯, Y-聚乙烯, YJ-交联聚乙烯， X-橡皮， Z-纸〔4〕导体。

T-铜芯缺省表示， L-铝芯〔5〕内护层(护套), V-聚氯乙烯, Y-聚乙烯, Q-铅包 L-铝包 ,H-橡胶 ,HF-非燃性橡胶, LW-皱纹铝套, F-氯丁胶, N-丁晴橡皮护套〔6〕特征。

统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z- 直流〔7〕铠装层。

0-无, 2-双钢带(24-钢带、粗圆钢丝), 3-细圆钢丝, 4-粗圆钢丝(44-双粗圆钢丝)〔8〕外被层。

0-无, 1-纤维层, 2-聚氯乙烯护套, 3-聚乙烯护套〔9〕额定电压。

以数字表示,kV2、绝缘电线（导线）〔1〕〔2〕〔3〕〔4〕〔5〕〔1〕代号。

B-电线(有时不表示)〔2〕导体。

T-铜芯(缺省表示),L-铝芯,R-软铜〔3〕绝缘。

V-聚氯乙烯,X-橡皮,F-氯丁橡皮〔4〕护套。

V-聚氯乙烯〔5〕其他。

R-软电线,P-屏蔽,B-平行例如:ZRVV 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。

ZRVVR 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。

ZRBV 阻燃氯乙烯绝缘铜心电线。

ZRBVR 阻燃氯乙烯绝缘铜心软电线ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套，1芯95mm2电缆。

注意：“电线”和“电缆”并没有严格的界限。

电线是由一根或几根柔软的导线组成，外面包以轻软的护层；电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线。

电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。

电线一般是单层绝缘，单芯，100米一卷，无线盘。

例如GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。

但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。

例如：1AL1b——代表一层一位置的b种类配电箱；AT-DT——电梯配电箱；1AP2——代表一层第二位置上的动力配电箱。

八.电气设备常用基本文字符号设备、装置和举例基本文字符号1.元器件种类中文名称双字母照明灯 EL 空气调节器 EV 保护器件具有瞬时动作的限流保护器件 FA 2.保护器件具有延时动作的限流保护器件 FR 具有延时和瞬时动作的限流 FS熔断器 FU3.发电机、电源、电动机同步发电机GS 异步发电机GA 同步电动机 MS 电动机 M 蓄电池 GB4.信号器件声响指示器 HA 指示灯 HL5.接触器及测量设备时接触继电器 KA 接触器 KM 电流表 PA 电压表 PV6.开关器件断路器 QF 电动机保护开关 QM 隔离开关 QS7.开关器件选择电位器 RP 控制开关 SA 选择开关 SA 按纽开关 SB 压力传感器 SP位置传感器（包括接近传感器） SQ 转速传感器 SR 温度传感器 ST 8.变压器电流互感器 TA 控制电路电源用变压器 TC 电力变压器TM 电压互感器 TV变频器 FC9.传输通道导线、母线 W10.电缆端子接线柱 X 端子板 XT 插头 XP 插座 XS电气操作的气阀 Y11.机械器件电磁铁 YA 电磁离合器 YC 气动阀 YM 负荷开关 FH 电磁阀 YV断路器的型号目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

②—装置地点代号；N—户内，W—户外。

③—设计系列顺序号；以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志，G—改进型，F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关； DWX15、DWX15C系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10系列塑料外壳式自动开关；DZ15系列塑料外壳式断路器； DZX10系列塑料外壳式限流断路器；DZ20系列塑料外壳式断路器； DZ25系列塑料外壳式断路器；高压断路器：DW系列高压户外安装多油断路器； SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器； ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器； LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在630A以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关高压断路器的主要技术参数通常用下列参数表征高压断路器的基本工作性能：(1)额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。

为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。

对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。

断路器在最高工作电压下，应能长期可靠地工作。

（2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

（3）额定开断电流：它是表征断路器开断能力的参数。

在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。

当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。

但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。

断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。

断路器通过动稳定电流时，不能因电动力作用而损坏。

（5）关合电流：是表征断路器关合电流能力的参数。

因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。

这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。

断路器能够可靠关合的电流最大峰值，称为额定关合电流。

额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。

（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。

热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。

国家标准规定：断路器的额定热稳定电流等于额定开断电流。

额定热稳定电流的持续时间为2S，需要大于2S时，推荐4S。

（7）合闸时间与分闸时间：这是表征断路器操作性能的参数。

各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。

合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。

固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。

熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。

所以，分闸时间也称为全分闸时间。

（8）操作循环：这也是表征断路器操作性能的指标。

架空线路的短路故障大多是暂时性的，短路电流切断后，故障即迅速消失。
