UPS电源的基本知识
UPS电源的组成与基本原理
整理课件
page 5
1. UPS的基础知识
UPS的主要作用——电网中的骚扰 > 停电：短时间的、长时间的...
骚扰
特征
停电(Power outages)
间断(Micro-outages)
> 为了消除这些电网中的干扰，制定有关的供电标准：
–供电标准EN 50160 定义了欧洲配电系统中的如下一些正常波动：电压 +10% 到 -15% (每10分钟间隔的平均有效值)，其中每周95%的时间必须在±10%的 范围内； 频率 +4％ 到 -6% ，一年中有99.5%的时间在1%的范围内
– 国家标准《电子计算机场地通用规范》（GB/T-2887-2000）中关于机房供配电 要求如下： 频率：50Hz， 电压：380V／220V，相数：三相五线制或三相四 线制／单相三线制：
输出
整理课件
page 3
1. UPS的基础知识
UPS的定义
> UPS是电力电子技术的产品： 以电力为对象，以电子技术为手段实现控制的技术称为电力电子技术。 它的主要任务是利用电力和电子器件实现对电能的控制和转换。
– 从1956年第一只可控硅（SCR）诞生之日起，即进入了电 力电子技术的时代。70年代末期由微电子技术与电力晶体 管（GTR）技术相结合，进入了现代电力电子技术的时代。
UPS电源的组成与 基本原理
培训资料
目录
１.UPS的基础知识
> UPS的定义 > UPS的主要作用 > UPS的分类和拓扑结构 > UPS的基本组成
UPS01-UPS基础知识V
传统SCR整流UPS（工频）
优点：输入输出隔离、电网扰动不会影响负载、电池直接挂在母线上 缺点：体积大，重量大、成本高、输入谐波电流大、污染电网
异常、浪涌、噪声等，将直接输入到重要负载。
3 phase input
Neutral
AC AC
AC AC
AC DC
Delta inverter
Battery
Main inverter
AC DC
Battery
3 phase output
Neutral
在线式UPS的基本原理（一）
功率等级0.7-1500KVA左右
UPS － Uninterruptible Power System
利用电池化学能作为后备能量，在市电断电等电网故障 时，不间断地为用户设备提供（交流）电能的一种能量转换 装置。
市电或燃油发电机
UPS主机
蓄电池
用户设备
什么是UPS
电 源：
利用电能变换技术将市电或电池 第一次电能转换成适合各种用电对象 的二次电能的系统或装置。
四种架构UPS性能对比
市电模式下 逆变器状态
输出电源质量
切换时间 功率范围
成本
在线式
工作
最高
（不停电、稳压、 净化功能）
零 >1 kVA
高
Dalta变换
互动式
85％能量直接市电 提供，
较高，无法解决电 网谐波污染等问题
零 10KVA 较高
热备
中等
（不停电、 近似稳压功能）
4ms左右 0.5－5 kVA
电能变换体现：变压、调压、整流、滤波、稳定、变换 电能变换技术：线性稳压、相控、变频、PWM、SPWM 、软开关PWM、移项谐振、无功补偿、功率因素校正等
ups基本介绍
UPS基本介绍一、简介不间断电源（Uninterruptible Power Supply，简称UPS）是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源设备。
它主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
二、UPS的工作原理1. 正常工作状态在正常工作状态下，UPS通过电源线路将交流电压转换为直流电压，然后通过逆变器将直流电压转换为交流电压，为负载提供稳定的电源。
在这个过程中，UPS 还会对输出的电压进行监控和调整，确保其稳定性。
2. 电源中断状态当电源线路出现中断时，UPS会立即启动备用电源，通常是内置的蓄电池，通过逆变器将直流电压转换为交流电压，继续为负载提供电源。
这个过程几乎是瞬时的，因此被称为“不间断”。
三、UPS的主要组成部分1. 整流器：整流器是UPS的主要组成部分之一，它的主要作用是将交流电转换为直流电。
2. 蓄电池：蓄电池是UPS的重要组成部分，它的主要作用是在电源中断时提供备用电源。
3. 逆变器：逆变器是UPS的另一个主要组成部分，它的主要作用是将直流电转换为交流电。
4. 静态开关：静态开关是UPS的重要组成部分，它的主要作用是在电源中断时快速切换到备用电源。
四、UPS的主要类型1. 在线式UPS：在线式UPS是指在正常运行时，UPS直接从交流电源取电，并通过整流器和逆变器为负载提供电源。
在电源中断时，UPS会立即切换到蓄电池供电。
2. 离线式UPS：离线式UPS是指在正常运行时，UPS直接从交流电源取电，并为电池充电。
在电源中断时，UPS会立即切换到蓄电池供电。
3. 线上互动式UPS：线上互动式UPS是指在正常运行时，UPS直接从交流电源取电，并通过整流器和逆变器为负载提供电源。
ups是什么UPS基本知识
ups是什么UPS基本知识ups是什么UPS基本知识1.UPS是什么?UPS是不间断电源(UninterruptiblePowerSystem)的英文简称，是能够提供持续、稳定、不间断的电源供应的重要外部设备。
从原理上来说，UPS是一种集数字和模拟电路，自动控制逆变器与免维护贮能装置于一体的电力电子设备;从功能上来说，UPS可以在市电出现异常时，有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电，使你能有充裕的时间应付;从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。
2.UPS分哪些种类?UPS按工作原理分成后备式、在线式与在线互动式三大类:后备式UPS是我们最常用的，它具备了自动稳压、断电保护等UPS最基础也最重要的功能，虽然一般有10ms左右的转换时间，逆变输出的交流电是方波而非正弦波，但由于结构简单而具有价格便宜，可靠性高等优点，因此广泛应用于微机、外设、POS机等领域;在线式UPS结构较复杂，但性能完善，能解决所有电源问题，其显著特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题;由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中;模块化UPS同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区;尤其四通MD系列的UPS，价格又远低于在线式，是应该向用户大力推荐的一种更好的选择。
3.为什么要配备UPS?据IDC统计，全部电脑故障的45%是由电源问题引起的;在中国，大城市停电的次数平均为0.5次/月，中等城市为2次/月，小城市或村镇为4次/月，电网存在至少九种问题:断电、雷击尖峰、浪涌、频率震荡、电压突变、电压波动、频率漂移、电压跌落、脉冲干扰;因此从改善电源质量的角度来说给电脑配备一台UPS是十分必要的。
UPS电源知识介绍
UPS电源知识介绍UPS电源，即不间断电源（Uninterruptible Power Supply），是一种能在供电中断或电压降低时提供稳定电力的电力辅助设备。
它起到过渡电源的作用，可使设备在电力故障发生时继续正常运行，提供稳定的电压和频率。
本文将介绍UPS电源的工作原理、分类、选型和使用注意事项等方面的知识。
一、UPS电源的工作原理1.整流器：将交流电转换为直流电，并为电池充电，以保持电池的充电状态。
2.电池：将直流电能储存起来，以备不时之需。
3.逆变器：将直流电转换为交流电，并输出给需要供电的设备，确保设备正常工作。
当外部供电正常时，UPS电源通过整流器将交流电转换为直流电，并为电池充电以维持电池的充电状态。
同时，逆变器将直流电转换为交流电并输出给设备。
这样，设备在外部供电正常的情况下就可以正常供电。
当外部供电中断时，UPS电源通过电池向逆变器提供直流电，逆变器继续将直流电转换为交流电并输出给设备。
这样，设备可以在供电中断情况下继续运行。
二、UPS电源的分类按输出波形分：UPS电源可分为线性型、交互式和双变换型三种。
1.线性型UPS电源：输出波形近似正弦波，能够适用于对电源质量要求较高的设备。
2.交互式UPS电源：输出波形近似正弦波，通过运用压缩/松弛不同的技术来实现电网电源和市电的切换，能够提供较好的电源保护。
3.双变换型UPS电源：输出波形为正弦波，能够提供更高质量的电源，适用于对电源稳定性要求较高的设备。
按功率分：UPS电源可分为小功率、中功率和大功率三种。
1.小功率UPS电源：通常用于个人电脑、服务器、网络设备等小型设备，功率一般在500W以下。
2.中功率UPS电源：适用于大型机房、数据中心、通信基站等需要较高电源保护的设备，功率在500W-10KW之间。
3.大功率UPS电源：适用于工业生产、医疗设备、科研实验等需要大电容和高可靠性的设备，功率在10KW以上。
三、UPS电源的选型选择UPS电源时需要考虑以下几个关键因素：1.电源负载：需要确定所需供电设备的总功率，选择适当功率的UPS电源，以确保正常供电。

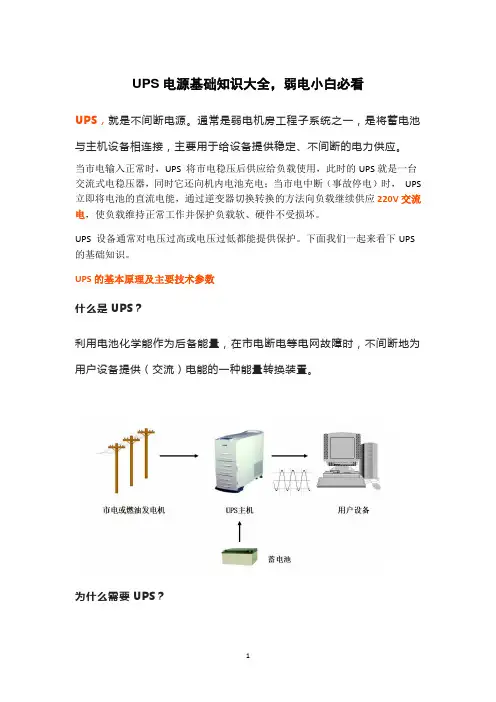

UPS电源基础知识大全,弱电小白必看
UPS电源基础知识大全，弱电小白必看UPS，就是不间断电源。
通常是弱电机房工程子系统之一，是将蓄电池与主机设备相连接，主要用于给设备提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
下面我们一起来看下UPS 的基础知识。
UPS的基本原理及主要技术参数什么是UPS？利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。
为什么需要UPS？市电电网提供的电力供应，看上去正常，可是不可靠:表面正常的电力，实际上危机四伏。
电源中断•数据丢失，通信中断，商机延误......•——直接损失以每分钟5000-100000元计••设备停运，仪表失灵，手术中断......•——间接经济损失无法估量••电源污染•瞬态尖峰、电源浪涌、高压脉冲•造成服务器、路由器、磁盘阵列等设备硬件损坏••谐波污染、线间噪声、频率漂移•造成网络传输误码率大增，数据传输速度低下•UPS的四大功能不停电功能——解决电网停电问题交流稳压功能——能解决网压剧烈波动问题净化功能——解决电网与电源污染问题管理功能——解决交流动力维护问题UPS系统结构1、输入电压范围输入电压范围宽可减小电池放电机会，延长电池寿命。
2、输入功率因数功率因数低，输入无功功率大，谐波电流污染电网，影响干扰其它设备。
3、主电源频率允许范围。
4、输入电流谐波分量。
（PFC、6/12脉冲变压器）输出特性：1、静态稳定度。
大型为1%，中小型为2%。
2、输出瞬态特性。
大型5%，中小型8%。
3、输出过载能力。
（如：过载125% 5MIN;150% 10S)4、输出功率因数。
UPS电源知识介绍
UPS电源知识介绍⼀．不间断电源系统UPS介绍(⼀)、UPS定义所谓不断电电源系统，就是当停电时能够接替市电持续供应电⼒的设备，它的动⼒来⾃电池组，由于电⼦元器件反应速度快,停电的瞬间在4～8毫秒内或⽆中段时间下继续供应电⼒。
(⼆)、UPS作⽤现在全世界各国的⼤众供应系统都是交流电源，⼀个理想的交流电源，应该满⾜以下⼏个条件：1. 频率稳定2. 电压稳定(⼟5%内)3. 不含谐波失真(<5%)4. 没有噪声⼲扰(符合IEEE 587,FCC,CE等标准规定)5. 低输出阻抗。
⼤家可以想象，今天如果未使⽤不间断电源系统，那么当市电发⽣异常，将造成计算机死机，甚⾄造成硬件故障，到时维修费将不可预期；硬件的故障可花钱消灾，但是存在硬盘中的资料呢？那可是有钱也买不到，所以为您的设备添购不断电系统，就如同买保险⼀样，有备⽆患；UPS系统并不是只有当停电时才有动作的，前⾯所提到的市电异常，包含了市电电压过低、过⾼、突波、噪声等，⾜以影响设备正常运作的电源品质，因此UPS的重要性可见⼀斑。
(三)、UPS原理图UPS主要分为两⼤类三种形式：⼀类是后备式，另⼀类是在线式，还有⼀种介于两者之间的在线互动式。
这是在线式UPS的原理图，主要由整流器、逆变器、静态转换开关和后备电池组成。
输出的交流电源是经过逆变器重新产⽣，其电压、波形频率由UPS本⾝控制，具有稳压、稳频、净化和不间断等功能。
(四)、UPS⼯作⽅式1、正常运⾏⽅式不断电系统的供电原理是当市电正常时，机器会将市电的交流电转换为直流电，⽽后对电池充电，以备电⼒中断时使⽤；这⾥跟各位强调的是不断电系统并不是停电时才会动作，像是遇到电压过低或过⾼、瞬间突波等，⾜以影响设备正常运转的电⼒品质时，不断电系统均会动作，提供设备稳定且⼲净的电⼒。
当市电正常供电时，市电经滤波回路后，分为两个回路同时动作，其⼀是经由充电回路对电池组充电，另⼀个则是经整流回路，作为逆变器的输⼊，再经过逆变器的转换提供电⼒给负载使⽤；由此可知，在线式不断电系统的输出完全由逆变器来供应，因此不论市电电⼒品质如何，其输出均是稳定⽽不受任何影响。
UPS基本常识
常闭触点接通。这样市电电源直接送到负载上。
2）当市电电源垢电压处在150－175V之间时，开关K0断开的同时，升压绕组输入端的开关K1闭合对 市电进行一定的升压处理后经转换开关送到负载。 3）当市电电源垢电压处在264－276V之间时，开关K2闭合，开关K0、K1断开，市电经抽头变压器上 的降压绕组降压处理后经转换开关送到负载。 4）只有当市电输入电压低于150V或高于276V时，电池放电经如图2所示的红色线路逆变输出纯净的 正弦波电源给负载。
RC Vi R1
R2 B C E Vi R1 R2 G
RD D S
(a)晶体管驱动电路
•(b) MOS管驱动电路
1. (c) IGBT管驱动电 路
UPS功率驱动器件
1)晶体管（电流控制型功率管）击穿电压：V(BR)CE
晶体管的基极开路的条件下，测试到的集电极C与发射极E之间所能承受的最大电压 值。当UPS中的晶休管被击穿损坏时，一般只会导致它的集电极-发射极被短路或开路。很 少发生因集电极-发射极被击穿而导致R1或R2耦合电阻被损坏的事故。更换时，即使在晶 体管的集电极仍残留一些电压，并不会造成新晶体管被损坏。
三.双变换在线式（On line）UPS电源
2.逆变器（续）
目前几乎所有UPS的逆变器，特别是大、中功率UPS基本上采用
脉宽调制（PWM）技术，结构如图5所示。在控制电路中，利用高
频三角波作为载波，对标准正弦波进行脉宽调制，产生脉宽随正弦 波幅度而相应变化 的高频脉冲序列，驱动功率开关管Q1～Q4，推
三、双变换在线式（On line）UPS电源
1.整流器
最基本的结构是采用全桥整流方式，包括单相和三相整流，输入交流电源经可控硅（或 二极管）整流后，由电感和电容构成的滤波回路进行滤波获得平滑直流电源，同时也滤除了
UPS电源基础知识
UPS电源的认识UPS－Uninterrupted Power System；利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。
UPS的四大功能1、不停电功能，解决电网停电问题；2、交流稳压功能，解决网压剧烈波动问题；3、净化功能，解决电网与电源污染问题；4、管理功能，解决交流动力维护问题；UPS的主要功能:1、实现电网与用电器之间的隔离；2、实现两路电源的不间断切换；3、提供高质量电源；4、电压变换和频率变换功能；5、停电后提供后备时间。
UPS种类1、按工作原理不同，UPS分为：离线式（后备式UPS、互动式UPS）在线式UPS2、按供电体系不同，UPS分为：单进单出UPS、三进单出UPS、三进三出UPS。
3、按输出功率不同，UPS分为：微型< 6kVA 小型6-20kVA 中型20-100KVA大型>100kVA4、按电池位置不同，UPS分为：电池内置式UPS（标准机型）电池外置式UPS（长延时机型）5、按多机运行方式不同，UPS分为：串联热备份UPS（用于中小功率机器）交替串联热备份UPS（中小UPS) 直接并联UPS (用于中大功率）6、按变压器特点不同，UPS分为：高频UPS（高频机）、工频UPS（工频机）7、按输出波形不同，UPS分为：方波输出UPS、阶梯波（准正弦波）UPS、正弦波输出UPS。
UPS系统结构及原理1、后备式UPS运行原理有市电时，市电通过开关后直接供给负载，逆变器不工作；另外，市电通过充电器给电池充电。
停电后，启动逆变器，把电池储存的能量通过逆变器和开关供给负载。
功率等级0.25-2KVA左右2、互动式UPS运行原理在线互动UPS与后备式比，主要区别在于：逆变器与充电器合二为一；输出通过变压器的抽头跳变，实现分段稳压。
功率等级0.7-20KVA左右3、在线式UPS运行原理不管电网电压是否正常，负载所用的交流电压都要经过逆变电路，即逆变电路始终处于工作状态。
UPS(不间断电源)基础知识简介
UPS（不间断电源）基础知识简介1.1、什么是UPS ?UPS是英文Uninterruptable Power Supply 的缩写，中文译为“不间断电源”，它是能够实现两路电源之间不间断地相互切换的电气装置2.1、电网电源存在的问题电网问题引发原因现象市电断电电网停电、保护电器（空开）跳闸零电压持续2个周波以上电压浪涌大型设备关闭或雷击引起电压高于110%额定值，持续一个或多个周波波形下陷大型设备突然启动、电网切换电压低于80-85%额定值，持续一个或多个周波瞬态尖峰闪电、电子开关工作、电焊机工作瞬间电压远超正常电压，持续时间一般为0.5-5个周波谐波干扰电动机、电焊机、广播通信设备、无线通信设备、微波设备电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁频率漂移电源容量与负荷的不平衡精密设备无法正常工作2.2、电网问题的危害◆电源中断、电压波动、瞬态尖峰脉冲电压——造成服务器、磁盘阵列等精密设备数据丢失、设备损坏、死机、停止工作等◆谐波污染、频率漂移——造成网络传输的数据误码率大增、数据传输速率低下电气设备过热、电机转速异常等2.3、UPS基本功能1.高可靠性不间断供电2.电网稳压、净化功能3.电池管理功能4.智能监控功能·保证电能供应的连续性·高质量供电、绿色电源·延长电池使用寿命解决UPS维护问题3.1、UPS分类在正常交流电源供应下，整流器将交流电转换为直流电，将市电中的“电源污染”消除，并同时对蓄电池充电；再供给逆变器将直流电转换为交流电，提供更稳定的电源给负载，使负载得到稳压、稳频的稳定电源。
当交流电源发生异常（电压异常、频率异常等）或整流器、电抗器故障时，蓄电池组提供直流电给逆变器，使交流输出不会有中断，进而达到保护负载的作用。
市电恢复后自动转换为市电供电，同时为已经放电的蓄电池组充电。
当逆变器发生异常状况如逆变器保险丝熔断、短路等故障时，逆变器会自动切断以防止损坏，若此时旁路交流电源正常时，静态开关会将电源供应转为由旁路备用电源输出给负载使用。
UPS电源基础知识
目录一、UPS基本知识 (2)1、UPS概述 (2)2、UPS主要功能 (2)3、免维护铅酸蓄电池 (2)二、ups蓄电池接线图 (3)1、单组36v接线图(12V蓄电池) (3)2、单组96V接线图（12V蓄电池） (3)3、单组192V接线图（12V蓄电池） (4)4、两组36v并联接线图(12V蓄电池) (5)5、两组96V并联接线图（12V蓄电池） (5)6、两组192V并联接线图（12V蓄电池） (6)三、UPS空开、电缆配置 (7)1、输入电流计算方法 (7)2、输出电流计算方法 (7)3、电池逆变电流计算方法 (8)四、UPS蓄电池配置 (9)1、电流法 (9)2、恒功率法 (10)3、UPS行业常用简单运算法 (10)4、举例说明 (11)五、UPS并机方式 (12)1、串联备份 (12)2、双机并联备份 (13)六、UPS日常维护及保养 (14)七、常见UPS的故障诊断和排除 (15)UPS基础资料一、UPS基本知识1、UPS概述即不间断电源，是将蓄电池与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
主要用于网络系统或其它电力电子设备提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断(事故停电）时, UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
2、UPS主要功能高可靠性不间断供电,保证动力的连续性（0ms）电网稳定、净化功能，高质量供电，绿色电源电池管理功能，延长电池使用寿命只能监控功能，解决UPS运维问题3、免维护铅酸蓄电池主要参数电压：12V、6V、2V单格电池电压为2V，12V电池由6个单格电池构成AH数：7AH、17AH、24AH、38AH、65AH、100AH、120AH蓄电池放电终止电压：1.75V/单格二、ups蓄电池接线图1、单组36v接线图（12V蓄电池）例如:山特C1KS，DC：36V2、单组96V接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 96VUPS 36V例如：山特C6KS、C10KS，DC:192VUPS 192V例如：山特C1KS，DC：36V5、两组96V并联接线图(12V蓄电池）例如：山特C3KS，DC：96VUPS 36V UPS 96V6、两组192V并联接线图(12V蓄电池）例如:山特C6KS、C10KS，DC：192V2P空开2P空开UPS 192V三、UPS空开、电缆配置1、输入电流计算方法UPS标称功率（VA）×输出功率因数输入电流(A）＝输入临界电压（V)×整机效率×输入功率因数×SS：三相UPS=3，单相UPS=1例如：山特10KVA UPS，单进单出，功率:10KVA输入临界电压：176V(在不用转换至电池供电情况下可接受的最低单相市电电压,一般输入范围±20%），输入功率因数:0.99(高频机都可以近似取1),整机效率：0.95，S=1，输出功率因数:0.8市电输入电流计算结果如下：10000×0。
UPS电源基本知识及故障处理
2021/7/1 3
5
UPS电源简介
UPS是一种含有储能装置，以逆变器为主要组成部分的恒压、 恒频的不间断电源。当市电正常时，UPS将市电稳压或稳压、 稳频后供负载使用，同时向机内电池充电；当市电中断时 （异常时），UPS立即在4-10毫秒内或“零”中断时间内将蓄 电池的电源通过逆变转换的方式向负载继续供应电力，使负 载维持正常的工作。 高可靠性不间断供电——保证动力的连续性 电网稳压、净化功能——消除电网波动、污染 电池管理功能 ——延长电池使用寿命 智能监控功能 ——有效解决电源维护功能
2021/7/1 3
20
UPS电源使用规程
5、禁止超负载使用，厂家建议：UPS电源 的最大启动负载最好控制在80%之内，如 果超载使用，在逆变状态下，时常会击 穿逆变三极管。实践证明：对于绝大多 数UPS电源而言，将其负载控制在30%～ 60%额定输出功率范围内是最佳工作方式。
6、定期对UPS电源进行维护工作：清除机 内的积尘，测量蓄电池组的电压，更换 不合格的电池，检查风扇运转情况及检 测调节UPS的系统参数等。
要用两组12V的串联 。
2021/7/1 3
16
京博石化公司主装置UPS电源配置情况
1、新汽油加氢装置：使用的是普罗泰克公司产品， 双UPS互备
2、一套催化装置：山特UPS一台
3、二套常减压装置：爱默生UPS一台
4、气分装置DCS：爱默生UPS一台
2021/7/1 3
17
京博石化公司主装置UPS电源配置情况
须向负责人请假方可离场或接听电话； 5、100%服从培训各项规则，勇于承担培训中的各种PK和
挑战； 6、言行一致、信守承诺。
以上承诺如有违反，现场做10个俯卧撑或上下蹲！
不间断电源UPS知识
1、不间断设备应用与何种设备？不断电系统，一般均应用于保护重要设备，例如：计算机设备，精密仪器，医疗仪器等，由于UPS研发设计以计算机为主，并非所有负载均适用，尤其是电感性负载，像电风扇、冷气机等家电均不适用，因为电感性负载会有反电动势的产生，对于离线式UPS会造成伤害。
此外像复印机、激光打印机等启动电流较大的设备亦不适用于UPS，因其瞬间启动电流大，若UPS容量不足时，易造成瞬间超载，一旦适逢市电中断时，UPS输出亦中断。
平时UPS 长期处于超载使用时，将缩短电子组件及UPS的寿命。
2、不间断电源（UPS)知识何谓不断电系统(UPS)?不断电系统的英文名称是Uninterruptible Power Supply取其英文字缩写即为"UPS"。
所以不断电系统依其字面的意义，就是当电源中断或异常时能够不间断提供电力以维持计算机正常运作的设备。
为何需要不断电系统(UPS)?不稳定的电源质量均足以影响计算机的正常运作。
而不断电系统，不仅在输入电源中断时可立即供应电力，在电源输入平时，也可对质量不良的电源进行稳压、滤除噪声、防雷击等功能以提供使用者稳定纯净的电源。
所以，拥有不断电系统就像为计算机设备购买了保险一样，有备无患。
不断电系统(UPS)种类有那些?按照不同的标准有不同的划分方法，如按UPS工作性质可分为以下几种：离线式(OFF LINE) ,在线式(ON LINE),在线互动式式(LINE INTERACTIVE)和串并联工作模式。
何谓离线式不断电系统(Off-Line UPS)?如下离线式系统方块图，平常市电走旁边的一条直通路径(直接供电给负载。
只有停电或市电异常时，才由电池提供电力。
经逆变器转换为交流电源提供给负载电力。
特色:1. 市电正常时，UPS对市电几无处理而直接输出至负载，对市电噪声、突波衰减能力差。
2. 具转换时间，保护性最低。
3.结构简单、体积小、重量轻、控制容易、低成本特性。
ups知识点大全
UPS知识点大全UPS（不间断电源）是一种用于保障电力系统连续稳定供电的设备。
它在电网供电出现故障或中断时，能够自动地提供备用电源，以保证设备的正常运行。
UPS在现代社会中扮演着重要角色，因此了解UPS的知识点对于维护电力系统的稳定运行至关重要。
本文将介绍UPS的基本原理、分类、工作方式以及一些常见问题的解决方法。
一、UPS的基本原理UPS的基本原理是将交流电转换为直流电，然后再将直流电转换为交流电。
具体而言，UPS的工作流程如下：1.输入电源：UPS将外部电源连接到输入端口，以供电给整个系统。
2.整流器：输入电源经过整流器，将交流电转换为直流电，并用于直流电池的充电。
3.电池：直流电池负责存储电能，以备不时之需。
4.逆变器：当输入电源中断时，逆变器将直流电池中的电能转换为交流电，以供给输出设备使用。
5.输出端口：UPS将转换后的交流电输出到输出端口，以供连接设备使用。
二、UPS的分类根据UPS的用途和性能，可以将其分为多种不同类型。
下面是几种常见的UPS 分类：1.离线式UPS（Standby UPS）：离线式UPS只有在输入电源中断时才会启动，平时工作时是将输入电源直接传递给输出设备。
该类型UPS成本较低，但响应时间较长，适用于一些对电源切换时间要求不高的设备。
2.在线式UPS（Online UPS）：在线式UPS会将输入电源先转换为直流电，然后再将其转换为输出设备所需的交流电。
因此，即使在输入电源中断时，输出设备也能够持续供电。
在线式UPS响应时间较短，适用于对电源切换时间要求较高的设备。
3.线交互式UPS（Line Interactive UPS）：线交互式UPS是介于离线式UPS和在线式UPS之间的一种类型。
它通过自动调节输入电压来保持稳定的输出电压，并在电源中断时启动备用电源。
这种类型的UPS成本适中，并具有较快的响应时间。
三、UPS的工作方式UPS可以通过不同的工作方式来满足不同的需求。
UPS基础知识
UPS产品基础知识一、UPS的概念1、UPS中文含义为“不间断电源”即停电后能持续供电的电源设备，广泛应用于金融、通讯、军事、精密工业等行业。
2、UPS属于交流电力设备，其作用主要是存储电能，以备停电后向后级设备持续提供交流电力电源。
3、UPS主要用于对交流电源要求较高的场合和设备提供电力，这些设备通常存在不能停电，电压要求稳定，不能存在电力干扰等要求，例如：信息中心、大型服务器、电信交换机、军用雷达等设备。
二、UPS的组成1、一套完整的UPS设备由UPS主机、电池组、电池柜构成。
2、UPS主机主要作用是能量较换，它可以将市电的交流电整流成直流电给电池充电，也可以将电池存储的直流是逆变成交流电给负载供电。
3、电池组主要作用就是储存电能。
三、UPS的分类1、UPS主机的分类1）UPS通常分为在线式UPS和后备式UPS两种在线式UPS的概念是UPS的逆变器一直为后级负载供电的UPS电源，该种类UPS存在供电质量好，不存在转换时间，无干扰等优点。
后备式UPS的概念是UPS市电正常用市电供电，停电用逆变器供的备用型UPS 电源，该种类UPS只起停电后提供短时间的供电的作用。
现在市面上销售的产品绝大部分为在线式UPS，后备式UPS电源市场已经很少。
2）UPS按电源输入方式可分为：单进单出UPS电源市电输入为单相220V交流输入，输出为单相220V交流输出，通常为10KVA及以下的小功率UPS。
三进单出UPS电源市电输入为三相380V交流输入，输出为单相220V交流输出，通常为10KVA及以上30KVA以下的中功率UPS。
三进三出UPS电源市电输入为三相380V交流输入，输出为三相380V交流输出，通常为30KVA以上的大功率UPS。
3）UPS按内部工作模式可以分为：工频在线式UPS主要特点是稳定可靠，但技术相对落后，内部有一个大体积的工频隔离变压器。
高频在线式UPS主要特点是体积小，重量轻，技术先进，没有隔离变压器。
UPS电源基础知识-PPT
4、UPS的基本原理
在线式UPS运行原理 不管电网电压是否正常，负载所用的交流电压都要经过逆变电路， 即逆变电路始终处于工作状态。
功率等级0.7-1500KVA左右
4、UPS的基本原理
4、UPS的基本原理
• 在线式UPS，在市电正常时，由市电进行整 流，提供直流电压给逆变器工作，由逆变 器向负载提供交流电。在市电异常时，逆 变器由电池提供能量，逆变器始终处于工 作状态，保证无间断输出。其特点：是有 极宽的输入电压范围，无切换时间，且输 出电压稳定，精度高，特别适合对电源要 求较高的场合，但是成本较高 。
哪些行业需要UPS ？
2008年UPS行业需求预测：80亿RMB
交通 2%
家庭 能源 2%
3%
教育 4%
邮政 5%
制造 6%
其它 7%
政府 10%
电信 28%
金融 33%
银行系统 证券系统 保险系统 财政系统 税务系统 公安系统 邮政系统 教育系统 铁路系统 电力系统
3、银行系统哪里需要UPS？
3、为什么用UPS ？
电源污染--严重影响网络安全和运行效率!
瞬态尖峰、 —— 造成服务器、路由器、磁盘阵列
电源浪涌、 高压脉冲、
等设备硬件损坏
谐波污染 线间噪声 频率漂移
—— 造成网络传输误码率大增，数据传 输速度低下
3、为什么用UPS ？
UPS的四大功能
1、 不停电功能 解决电网停电问题
2、 交流稳压功能 解决网压剧烈波动问题
电动机、电焊机、广播通信设 备、无线通信设备、微波设备 小水电，发电机
电压峰值高达6000V，持 续时间一般为0.5-5个周 波
3、为什么用UPS ？
电源中断--给用户造成各种经济损失!
2024年版UPS电源基本知识
2024年版UPS电源基本知识一、UPS的功能UPS是不间断电源英文名称的缩写，是一种含有储能装置、以逆变器为主要组成部分、具有稳压、稳频、滤波、抗电磁和射频干扰、防电压峰谷浪涌等功能的用电设备电源保护系统。
其主要功能是在正常、异常和供电中断的情况下，向重要用电设备及系统提供安全可靠、稳定不间断，不受倒闸操作影响的交流电源。
二、UPS的分类1、按工作方式分类UPS按工作方式可分为后备式、在线式和在线互动式三大类。
1）后备式后备式UPS在市电正常时，直接由市电向负载供电，当市电超出其工作范围或停电时，通过转换开关转换为电池逆变供电。
其特点是结构简单，体积小，成本低，但输入电压范围窄，输出电压稳定精度差，有切换时间，且输出波形一般为方波。
2）在线式在线式UPS在市电正常时,由市电进行整流提供直流电压给逆变器工作，由逆变器向负载提供交流电；在市电异常时，逆变器由电池提供能量，逆变器始终处于工作状态，保证无间断输出。
其特点是有极宽的输入电压范围，无切换时间，且输出电压稳定精度高，特别适合对电源要求高的场合，但成本较高。
3）在线互动式在线互动式UPS在市电正常时，直接由市电向负载供电；当市电电压偏低或偏高时通过UPS内部稳压线路稳压后输出；当市电异常或停电时，通过转换开关转为电池逆变供电。
其特点是有较宽的输入电压范围，噪音低，体积小，但同样存在切换时间。
2、按容量大小分类1）小容量：3kVA以下。
2 ）中小容量：3~IOkVA o3 ）中大容量:IOkVA o3、按输入/输出方式分类1）单相输入/单相输出；4 ）三相输入/单相输出；5 ）三相输入/三相输出。
三、UPS的组成部分UPS由整流器、逆变器、隔离变压器、静态开关、手动旁路开关等设备组成。
1、整流装置整流器又称充电器，接线方式有三相全控桥式整流和三相半控桥式整流。
□1）输入变压器用来改变交流电源输入电压的大小，给整流器一个合适的电压值。
2）整流器有三个二极管和三个可控硅组成三相全波半控桥式整流电路，调整导通角和通电时间可得到理想的直流输出电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS电源的基本知识一、为什么要用UPS有一个常见的错误概念，认为我们使用的市电，除了偶尔发生的断电事故，是连续而且恒定的，其实不然。
市电系统作为公共电网，上面连接了成千上万各种各样的负载，其中一些较大的感性、容性、开关电源等负载不仅从电网中获得电能，还会反过来对电网本身造成影响，恶化电网或局部电网的供电品质，造成市电电压波形畸变或频率漂移。
另外意外的自然和人为事故，如地震、雷击、输变电系统断路或短路，都会危害电力的正常供应，从而影响负载的正常工作。
根据电力专家的测试，电网中经常发生并且对电脑和精密仪器产生干扰或破坏的问题主要有以下几种：1、电涌（power surges）：指输出电压有效值高于额定值110%，而且持续时间达一个或数个周期。
电涌主要是由于在电网上连接的大型电气设备关机时，电网因突然卸载而产生的高压。
2、高压尖脉冲（high voltage spikes）：指峰值达6000v，持续时间从万分之一秒至二分之一周期（10ms）的电压。
这主要由于雷击、电弧放电、静态放电或大型电气设备的开关操作而产生。
3、暂态过电压（switching transients）：指峰值电压高达 20000V，但持续时间界于百万分之一秒至万分之一秒的脉冲电压。
其主要原因及可能造成的破坏类似于高压尖脉冲，只是在解决方法上会有区别。
4、电压下陷（power sags）：指市电电压有效值介于额定值的80%至85%之间的低压状态，并且持续时间达一个到数个周期。
大型设备开机，大型电动机启动，或大型电力变压器接入都可能造成这种问题。
5、电线噪声（electrical line noise）：系指射频干扰(RFI)和电磁干扰（EFI）以及其它各种高频干扰。
马达的运行、继电器的动作、马达控制器的工作、广播发射、微波辐射、以及电气风暴等，都会引起线噪声干扰。
6、频率偏移（frequency variation）：系指市电频率的变化超过3Hz以上。
这主要由应急发电机的不稳定运行，或由频率不稳定的电源供电所致。
7、持续低电压（brownout）：指市电电压有效值低于额定值，并且持续较长时间。
其产生原因包括：大型设备启动和应用、主电力线切换、启动大型电动机、线路过载。
8、市电中断（power fai1）：指市电中断并且持续至少两个周期到数小时的情况。
其产生原因有：线路上的断路器跳闸、市电供应中断、电网故障。
对于电脑来说，显示器及主机工作都需要正常的电力供应。
尤其是内存，对电源的要求更高。
它是一种依赖电能的存储设备，需要不断的刷新动作来保持存储内容。
一旦断电，所保存的内容立即消失。
如果非正常断电，导致内存中的信息来不及保存到硬盘等存储设备上，就会造成信息因完全丢失或变得不完整而失去价值，从而浪费大量的工作精力、时间、甚至造成巨大的经济损失。
而UNIX这样的操作系统，如果不正常关机，内存中的系统信息没有回写到硬盘上，还可能造成系统崩溃，无法再次启动。
此外，电脑中的硬盘，虽然应用的是磁存储介质，不会因断电而损失信息，但突然的电力故障会使正在进行读写工作的硬盘物理磁头损坏，或者系统文件在维护文件系统时，造成文件分配表错误，从而造成整个硬盘的报废。
另外，现在的操作系统大都能设置虚拟内存，由于突然的断电，使系统来不及取消虚拟内存，从而造成硬盘中的“信息碎片”，不仅浪费了硬盘存储空间，还会导致机器运行缓慢。
电脑电源是一种整流电源，过高的电压可能会造成整流器烧毁。
而电压尖脉冲和暂态过电压以及电源杂讯等干扰都可能通过整流器进入主机板，影响机器的正常工作，甚至烧毁主机线路。
总之，电力问题是计算机工作的重大威胁。
但是随着计算机和网络应用的日益重要和广泛，安全可靠的电源已是网络设计和管理人员不得不认真面对的重要问题。
“需要是社会发展的第一推动力”，在这种背景下，UPS(不间断电源）应运而生，并伴随电力电子技术的发展，不断推陈出新，在十数年间，不仅造就了一个崭新的产业，而且随着时间的推移更将有蓬勃的发展和灿烂的前景。
二、什么是UPSUPS（Uninterruptible Power System），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断( 事故停电 )时, UPS 立即将机内电池的电能,通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS作为保护性的电源设备，它的性能参数具有重要意义，应是我们选购时的考虑重点。
市电电压输入范围宽，则表明对市电的利用能力强（减少电池放电）。
输出电压、频率范围小，则表明对市电调整能力强，输出稳定。
波形畸变率用以衡量输出电压波形的稳定性,而电压稳定度则说明当UPS突然由零负载加到满负载时，输出电压的稳定性。
还有UPS效率、功率因数、转换时间等都是表征UPS性能的重要参数，决定了对负载的保护能力和对市电的利用率。
性能越好，保护能力也越强，总的来说，离线式UPS对负载的保护最差，在线互动式略优之，在线式则几乎可以解决所有的常见电力问题。
当然成本也随着性能的增强而上升。
因此用户在选购UPS时，应根据负载对电力的要求程度及负载的重要性不同,而选取不同类型的UPS。
三、不间断电源（UPS）种类UPS大致可分成三种：离线式（Off Line），在线式（On line）和在线交互式（Line interactive）。
1、什么是离线式不间断电源（Off Line UPS）离线式不间断电源如上图所示。
平常市电通过旁路直接向负载供电。
只有在停电时，才通过逆变器将电池能量转换为交流向负载提供电力。
离线式不间断电源的特点：当市电正常时，离线式UPS对市电没有任何处理而直接输出至负载，因此对市电噪音以及浪涌的抑制能力较差；存在转换时间；保护性能最差；结构简单、体积小、重量轻、控制容易、成本低。
2、什么是在线式不间断电源（On-Line UPS）在线式UPS平常由逆变器输出向负载供电，只有当UPS发生故障、过载或过热时才会转为由旁路输出给负载。
在线式UPS的特点：输出的电力经过UPS的处理，输出电源品质最高；无转换时间；结构复杂，成本较高；保护性能最好，对市电噪音以及浪涌的抑制能力最强。
3、什么是在线交互式不间断电源（Line interactive UPS）在线交互式UPS平常由旁路经变压器输出给负载，逆变器此时做为充电器。
当断电时逆变器则将电池能量转换为交流电输出给负载。
在线交互式UPS的特点：具双向性转换器设计，UPS电池回充时间较短；存在转换时间；控制结构复杂，成本较高；保护性能介于在线式与离线式UPS之间，对市电噪音和浪涌的抑制能力较差。
四、不间断电源（UPS）供电时间多长才合适UPS能在电力异常时有足够的时间实施应急措施。
一般而言5-10分钟的后备时间就足够了。
如果需要较长的后备时间，可以购买具有长延时功能的UPS。
五、不间断电源（UPS）的容量如何计算目前市场上销售的不间断电源（UPS）多以VA作为容量单位。
V 是电压，A是电流，V×A就等于功率，即不间断电源的容量。
例如，一台425VA的不间断电源，如果其输出电压为110V，则该UPS能够提从的最大电流为3.86A，超过此电流值就是超载（Overload）。
另一种表示功率的方法是W，W表示实功，VA表示虚功。
两者之间的差别在于功率因数。
功率因数一般在为0.6到0.8之间，若低于0.5则UPS设计不佳，在选购UPS时，应考虑功率因数问题。
六、如何延长不间断电源（UPS）的供电时间延长不间断电源的供电时间有两种方法：1、增加电池容量。
可以根据所需供电的时间长短增加电池的数量，但是采用这种方法会造成电池充电时间的相对增加，同时也会增加相应的维护设备的数量、增大产品体积，造成UPS整体成本提高；2、选购容量较大的UPS。
采用这种方法不仅可以降低维修成本，如果需要扩充负载设备，较大容量的不间断电源仍可正常工作。
七、什么是电源监控软件电源监控软件是与不间断电源（UPS）配合使用，用以提高不间断电源的效能。
用户在使用不间断电源过程中，通过该软件能够准确掌握不间断电源的工作状态，记录市电的稳定状况供技术人员进行分析。
沁市电中断或电池供电终止时可以自动进行文档储存、系统关闭以及关闭UPS等功能。
新一代电源监控软件还具有UPS远端监控和UPS定时开关机等功能。
八、购买UPS时必须购买相应的监控软件吗为了提高并有效的发挥UPS的全部效能，选择一套UPS监控软件是必须的。
一般用户最希望知道的是市电输入及电池状态是否正常。
当市电发生异常，又未安装相应的电源监控软件时，如果用户在现场，可以利用UPS提供的电源采取应急措施，如储存文档、关闭系统等。
但是如果市电发生异常，又未安装监控软件，而用户又不在现场，当UPS电池供电耗尽时，轻则造成资料的流失，重则造成电脑与周边设备内部元件损坏。
因此购买UPS时，最好同时购买电源监控软件廖实现完善的电力保护。
九、现在很多品牌的UPSA强调管理功能，这适用于一般用户吗过去个人电脑用户大多使用DOS操作系统处理个人资料。
当市电异常时，资料的流失仅仅仅局限于个人资料而已。
但对于目前流行的电脑网络系统，如WINDOWS、NT、UNIX而言，系统担负着整个工作站资料的管理与使用，即使是知暂的断电，对系统本身所造成的破坏以及大量资料的流失也是无法估量的。
所以用户应当从自身未来发展的角度出发，在选购不间断电源（UPS）时，应当把网络管理功能考虑进来。
十、不间断电源的通讯接口有哪些目前市场上销售的不间断电源（UPS）采用的通讯接口有以下几种： 继电器连接；RS-232接口；AS400接口；SNMP接口；USB接口。
其中AS400接口主要是针对IMB电脑设计的。
而SNMP则能够使UPS无须通过电脑设备就可以连上网络，同时通过网络对UPS进行监控。
继电器连接与RS-232接口是最常见的，现将其功能简单介绍如下：继电器连接方式，能够使UPS能过监控软件监控市电是否正常，电池电压是否过低，同时提供自动储存文档和系统关闭等功能。
RS-232通讯间接口除了具有继电器方式连接的全部功能以外，还可以通过监控软件实时监控不间断电源的电压、电流、频认、负载容量等，并且可以设置UPS开关机时间与广播功能。
USB（万用串行接口）是今后通讯接口的发展趋势，目前使用USB接口的使用将越来越普遍。
十一、不间断电源（UPS）使用何种电池目前市场上销售的不间断电源（UPS），绝大多数采用密封式免维护铅酸电池。
