闭水试验
暖通知识闭水试验主要是检测已施工完毕的污水管道其接口与管材密闭的程度，以单位渗水量计算。
对排放生活污水系统可抽段检测;对排放有害有毒的工业废污水系统应逐段进行检测;对雨水系统可不做检测;如采用雨污合流制的系统应按污水系统要求抽段检测。
闭水试验操作程序及要求: (1)首先将被检测管段按如图1一76所示连接，架好试验水箱和连接水源及其管道。
当被试验管段为金属管材时可采用钢制堵板，如为非金属管可采用砌砖封堵。
1---76(2)试验水箱的架设高度当被检测管道置于干燥上壤内时，其水箱试验水位应高出该管段上游检查井的管顶以上4m来进行渗水量测试。
(3)当采用非金属管材时，宜在充水浸泡24h 后再进行渗水量测试。
因混凝上管等管材在初充水时可吸收一定量的水，为准确计算渗水量可待吸水饱和后再测试。
(4)充水时应打开排气阀门，将管内空气排尽，暴露全部试验段的管口。
充水阶段渗漏严重者应马上进行处理。
(5)记录试验水位及时间，计算渗水量(根据单位时间内水位下降的高度和水箱的几何尺寸计算)，对污水系统非金属管在别卜内允许渗水量可参考表1--20。
1---20对金属管材及含有毒、含酸碱等废污水系统则不允许渗漏水。
(6)闭水合格后应及时排空管内的水，冬季施工时需采取防冻措施。
(7)闭水试验完毕及时回填管沟，回填土在管顶上50㎝以内采用人工夯填，回填土不得夹有块状物。
冬季施工时应填暖土，管道周围宜采用三七灰土夯填，填土层每次不宜超过50㎝。
(8)管道系统中的构筑物应及时封井盖，避免杂物掉入，堵塞管道。
（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。
倒虹吸专项施工方案(完整版)
倒虹吸专项施工方案(完整版) 目录第一章工程概况一、工程概况二、技术标准三、倒虹吸地质概况第二章施工部署及现场总平面布置一、人员、材料、机械准备第三章工程施工方案第一章工程概况本工程是一项建筑工程，旨在建造一座高层住宅楼。
该工程地处城市中心，交通便利，周边设施完善。
本工程的建筑面积为平方米，共有20层，每层有50个住宅单元。
该工程的技术标准参照国家相关标准进行设计和施工，保证了工程的质量和安全。
倒虹吸地质概况表明该工程地质条件较好，土质坚实，适合建造高层建筑。
第二章施工部署及现场总平面布置为了保证工程的顺利进行，我们将在施工前做好人员、材料和机械的准备工作。
我们将在现场搭建临时办公室和工地，方便管理和施工。
同时，我们将制定详细的施工计划和时间表，确保工程按时完成。
第三章工程施工方案我们将采用钢筋混凝土结构，保证建筑的稳定性和承重能力。
同时，我们将采用现代化的施工技术和设备，提高工程的效率和质量。
我们将在施工过程中严格遵守相关法规和安全规定，确保工人和周围居民的安全。
一、施工准备在进行任何施工之前，必须进行全面的施工准备工作。
这包括确定施工计划，准备必要的工具和设备，以及确定所需的人员和物资。
为了确保施工的顺利进行，必须进行详细的现场勘察和评估。
这将有助于确定地质条件，以及确定需要采取的措施来确保施工的安全性和可靠性。
二、开挖在进行管道施工之前，必须进行开挖工作。
这包括清除地面上的任何障碍物，并确保开挖区域的平整和清洁。
开挖深度应根据设计要求进行确定，并且必须确保开挖区域的稳定性。
在进行开挖之前，必须进行必要的测量和标记，以确保管道的正确位置和深度。
三、沟槽排水在进行管道施工之前，必须确保沟槽排水系统的设计和安装符合要求。
这包括确保沟槽排水系统能够有效地排水，并且能够防止水流进入管道。
沟槽排水系统的设计和安装必须符合相关的标准和规定。
必须使用高质量的材料和工艺，以确保系统的可靠性和耐用性。
四、垫层及基础在进行管道施工之前，必须进行垫层和基础的设计和安装。
倒虹吸闭水试验记录
倒虹吸闭水试验记录倒虹吸闭水试验是一种经典的物理实验，用于研究液体的压力传导和液体的抬升能力。
在这个试验中，理论上，如果在一个容器中灌入水或其他液体，然后使用一个长而窄的管道将容器中的水抽出，液体本来应该通过管道被抽出并进入大气中。
但实际上，当管道被抽空时，液体会逆流并一直通过管道向上抬升，这就是倒虹吸现象的产生。
为了更好地理解和研究倒虹吸闭水试验，我进行了如下的试验记录与分析。
实验材料：1.一个具有一定深度的容器2.一根长而窄的管道3.适量的水或其他液体实验过程：1.将容器以水平方式放置在实验台上，并向其中灌入适量的水。
2.将管道的一端完全浸入水中，确保管道底部与容器底部接触。
3.将管道的另一端抬高，让其超过容器的高度。
4.使用垂直方向的快速拉伸手段，迅速拉高管道的另一侧，实验人员需保持平衡。
5.观察实验过程中管道中液体的移动情况。
实验结果：在实验的过程中，我观察到以下现象：1.当管道的另一端抬高超过容器的高度时，液体并没有按照预期通过管道迅速向下流动，而是逆流并开始向上抬升。
2.液体的抬升速度较慢，并且当液体高度高于容器边缘时，抬升速度进一步减慢。
3.液体抬升的高度与管道抬高的高度成正比关系，当管道抬高的高度越大时，液体抬升的高度也越大。
实验分析与讨论：根据实验结果，我们可以得出以下结论：1.倒虹吸现象是一种液体在管道中的压力传导现象。
当管道的一侧抬高时，液体开始逆流并通过管道向上抬升。
2.液体的抬升能力与管道高度、液体的性质和容器的形状等因素有关。
当管道抬高的高度越大时，液体抬升的高度也越大，但抬升速度会变慢。
3.液体的抬升高度受到容器的限制，当液体高于容器边缘时，由于缺乏外部压力的支持，液体无法继续向上抬升。
实验应用与意义：倒虹吸闭水试验是一种基础的物理实验，可以用于研究液体的压力传导和液体的抬升能力。
这种实验可以帮助我们更好地理解液体在管道中的运动规律，并且有一定的应用价值，比如在设计管道系统或抽水系统时，可以通过该实验来预测液体在管道中的行为，进而提高系统的效率和稳定性。

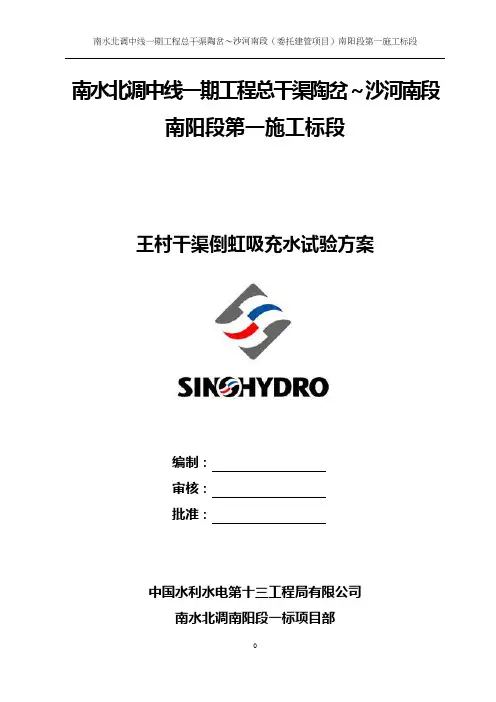

(国企)终结版 王村干渠倒虹吸充水试验方案
南水北调中线一期工程总干渠陶岔～沙河南段南阳段第一施工标段王村干渠倒虹吸充水试验方案编制：审核：批准：中国水利水电第十三工程局有限公司南水北调南阳段一标项目部二〇一一年十二月一日王村干渠倒虹吸充水试验方案1、工程概况王村干渠倒虹吸与总干渠中心线成127.440夹角，中心桩号为TS89+374。
建筑物总长251.92m，管身段水平长度135.75m，进出口渐变段长度8.64，进口连接渠段长度6m，出口连接渠段长度92.89m。
截止2011年11月1日，管身段工程全部施工完成。
2、编制依据2.1（2011）长南河委设计规字第029号：《关于南阳各标段总干渠穿渠倒虹吸及涵洞充水检验施工技术要求的通知》；2.2中线局工〔2011〕113号文：《关于对南水北调中线干线工程穿渠建筑物进行充水检验的通知》；2.3已下发的王村干渠倒虹吸施工设计蓝图；2.4施工现场地形、地质及气象状况。
3、施工准备3.1管身段已全部施工完成，最后一仓砼施工时间为2011年11月1日，距离现在30天；满足设计要求：充水检验时，被检验箱涵砼最短龄期不少于15天，砼强度指标应不低于设计强度的90%。
3.2管身段2处缺陷已按照《混凝土结构质量缺陷及裂缝处理技术规定》（试行）的要求备案，根据监理批复的方案处理完毕、并通过验收。
3.3派专人收听天气预报，工程施工选择在晴好天气。
3.4完成伸缩缝密封胶充填。
4、施工方案4.1检测要求1）根据（2011）长南河委设计规字第029号—关于南阳各标段总干渠穿渠倒虹吸及涵洞充水检验施工技术要求的通知：王村干渠倒虹吸检漏水位为134.32m；2）充水检验部位为王村干渠倒虹吸管身砼质量和永久缝止水施工质量；3）充水检验保压时间不小于72小时。
4.2检测内容1）箱涵永久缝止水带是否渗漏；2）箱涵砼裂缝修补质量是否满足要求；3）砼外表面是否存在湿润区；4）箱涵底面与垫层砼之间是否有水渗出。
4.3检测合格标准经检验箱涵永久缝止水无渗漏、箱涵砼裂缝及其它缺陷已按设计要求进行了处理无渗漏现象、箱涵外表面无其它湿润区、箱涵底面与垫层砼之间无水渗出。
倒虹吸闭水试验

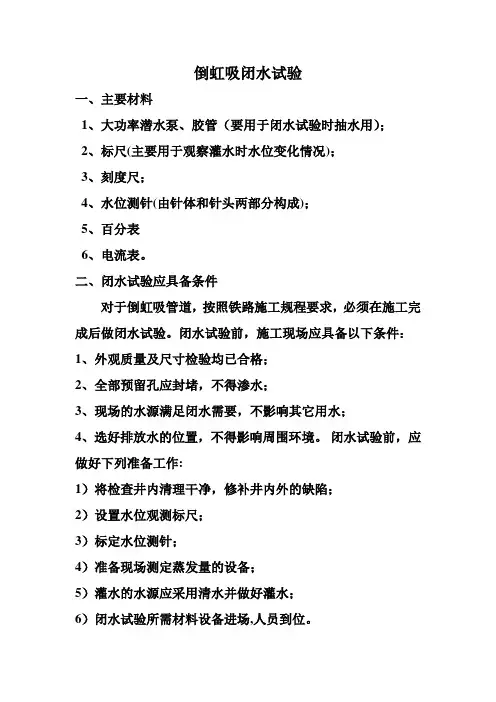

倒虹吸闭水试验一、主要材料1、大功率潜水泵、胶管（要用于闭水试验时抽水用）；2、标尺(主要用于观察灌水时水位变化情况)；3、刻度尺；4、水位测针(由针体和针头两部分构成)；5、百分表6、电流表。

二、闭水试验应具备条件对于倒虹吸管道，按照铁路施工规程要求，必须在施工完成后做闭水试验。
闭水试验前，施工现场应具备以下条件：1、外观质量及尺寸检验均已合格；2、全部预留孔应封堵，不得渗水；3、现场的水源满足闭水需要，不影响其它用水；4、选好排放水的位置，不得影响周围环境。
闭水试验前，应做好下列准备工作:1）将检查井内清理干净，修补井内外的缺陷；2）设置水位观测标尺；3）标定水位测针；4）准备现场测定蒸发量的设备；5）灌水的水源应采用清水并做好灌水；6）闭水试验所需材料设备进场,人员到位。
三、闭水试验程序施工准备----清理检查井内壁-----灌水浸泡------检查沿线混凝土外壁有无渗水情况------计算渗水量-----验收四、闭水试验方法将被试验的倒虹吸注满水，浸泡24小时后再进行试验。
量好水位，检查沿线混凝土外壁有无渗水情况，观察30分钟，测量渗水量应满足规范要求。
闭水试验完成后及时将水排出。
1、准备工作灌水之前首先将检查井内清理干净，以免充水后井内浮渣漂浮水面，影响测试精度。
对于预留孔洞，预埋管口要加以临时封堵。
2、灌水水源从现场施工取水点向试验倒虹吸内注水。
当试倒虹吸内注满水后开始计时，观测管道的渗水量，直至观测结束时，若发生渗漏严重的情况,应不断地向倒虹吸内补水，保持试验段水头恒定,以便更好地查找渗漏的地方并做标注。
渗水量的观测时间不得小于半小时。
3、水位观测1）灌水时的水位可用水位标尺测定。
2）灌水至设计水位进行渗水量测定时，应采用水位测针测定水位。
水位测针的读数精度应达1/10mm。
3）灌水至设计水深后至开始进行渗水量测定的间隔时间，应不少于24h。
4）测读水位的初读数与未读数之间的间隔时间为24h。
