GSM空中接口

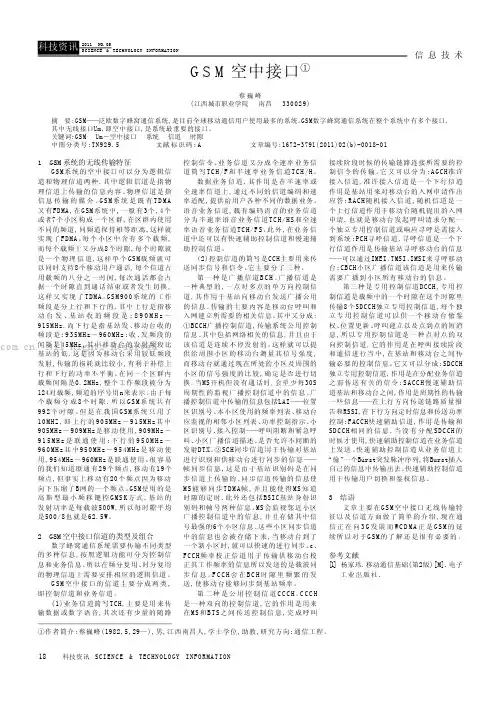

科技资讯 SC I EN C E &TE C HN O LO G Y I NF O R MA T IO N 信 息 技 术1 GSM系统的无线传输特征G SM系统的空中接口可以分为逻辑信道和物理信道两种,其中逻辑信道是指物理信道上传输的信息内容。
物理信道是指信息传输的媒介。
G S M系统是既有T D M A 又有FDMA,在GSM系统中,一般有3个,4个或者7个小区构成一个区群,在区群内使用不同的频道,同频道保持相等距离,这样就实现了FDMA。
每个小区中含有多个载频,而每个载频上又分成8个时隙,每个时隙就是一个物理信道,这样单个GS M载频就可以同时支持8个移动用户通话,每个信道占用载频的八分之一时间,每次通话都会占据一个时隙直到通话结束或者发生切换,这样又实现了T DM A。
G S M900系统的工作频段是分上行和下行的,其中上行是指移动台发、基站收的频段是:890M H z～915M Hz,而下行是指基站发、移动台收的频段是:935MH z～960M Hz;收、发频段的间隔是45MHz,其中移动台的发射频段比基站的低,这是因为移动台采用较低频段发射,传输的损耗就比较小,有利于补偿上行和下行的功率不平衡。
在同一个区群内载频间隔是0.2MHz,整个工作频段被分为124对载频,频道的序号用n来表示。
由于每个载频分成8个时隙,所以G S M系统共有992个时隙。
但是在我国G S M系统只用了10MH Z,即上行的905M H z～915M H z其中905MHz～909M Hz是移动使用,909MH z～915M H z是联通使用;下行的950M H z～960M H z其中950M H z～954M H z是移动使用,954MHz～960MHz是联通使用。
很容易的我们知道联通有29个频点,移动有19个频点,但事实上移动有20个频点因为移动向下压缩了B网的一个频点。
GSM使用的是高斯型最小频移键控G M S K方式,基站的发射功率是每载波500W,所以每时隙平均是500/8也就是62.5W。
无线通信原理作业习题（64学时）
第一章1. 什么叫移动通信?移动通信有哪些特点?2. 单工通信与双工通信有何区别?各有何优缺点?3. 数字移动通信系统有哪些优点?4. 常用移动通信系统包括哪几种类型?5. 蜂窝通信系统采用了哪些技术?它与无线寻呼、无绳电话、集群系统的主要差别是什么?6. 集群的基本概念和方式是什么?它与常用的话音通信有何差别?7. 移动卫星通信的典型系统有哪些?它与地面蜂窝移动通信的差别是什么?8. 什么叫分组无线网?9. 移动通信包括哪些主要技术?各项技术的主要作用是什么?10. 移动通信系统由哪些功能实体组成?其无线接口包括哪几层的功能?第二章1. 移动通信中对调制解调技术的要求是什么?2. 已调信号的带宽是如何定义的? FM信号的带宽如何计算?3. 什么是调频信号解调时的门限效应? 它的形成机理如何?4. 试证明采用包络检测时，FSK的误比特率为e-r/2/2。
5. 试述MSK调制和FSK调制的区别和联系。
6. 设输入数据速率为16 k b／s，载频为32 kHz，若输入序列为{0010100011100110}，试画出MSK信号的波形，并计算其空号和传号对应的频率。
7. 设输入序列为{00110010101111000001}。
试画出GMSK在B b T b=0.2时的相位轨迹，并与MSK的相位轨迹进行比较。
8. 与MSK相比，GMSK的功率谱为什么可以得到改善?9. 若GMSK利用鉴频器解调，其眼图与FSK的眼图有何异同?10. 试说明GMSK一比特延迟差分检测和二比特延迟差分检测的工作原理。
11. 试证明PSK相干解调的误比特率为。
12. QPSK、OQPSK和π/4-DQPSK的星座图和相位转移图有何异同?13. 试述π/4-DQPSK调制框图中差分相位编码的功能，以及输入输出信号的关系表达式。
14.试述π/4-DQPSK基带差分检测电路中解码电路的功能，以及输入输出信号的关系表达式。
15. 试说明π/4-DQPSK信号的基带差分检测和中频差分检测的原理。
第七课：LTE空中接口分层详解
第七课：LTE空中接口分层详解前面一课我们了解到，LTE空中接口协议栈主要分为三层两面，三层是指物理层、数据链路层、网络层，两面是指控制平面和用户平面。
从用户平面看，主要包括物理层、MAC 层、RLC层、PDCP层，从控制平面看，除了以上几层外，还包括RRC层，NAS层。
下面我们分别对这些分层进行详解。
一、MAC 媒体接入控制层1. MAC层功能概述不同于UMTS，MAC子层只有一个MAC实体，包括传输调度功能、MBMS功能、MAC控制功能、UE级别功能以及传输块生成等功能块。
MAC层结构如图1图1 MAC层结构图MAC层的各个子功能块提供以下的功能：（1） 实现逻辑信道到传输信道的映射；（2） 来自多个逻辑信道的MAC服务数据单元（SDU）的复用和解复用；（3） 上行调度信息上报，包括终端待发送数据量信息和上行功率余量信息。
基于HARQ机制的错误纠正功能；（4） 通过HARO机制进行纠错；（5） 同一个UE不同逻辑信道之间的优先级管理；（6） 通过动态调度进行UE之间的优先级管理；（7） 传输格式的选择，通过物理层上报的测量信息，用户能力等，选择相应的传输格式（包括调制方式和编码速率等），从而达到最有效的资源利用；（8） MBMS业务识别；（9） 填充功能，即当实际传输数据量不能填满整个授权的数据块大小时使用。
各功能与位置和链路方向的对应关系如图2所示。
图2 MAC功能与位置和链路方向的关系2. MAC层关键过程1. 调度与UMTS不同，LTE完全取消了专用信道，并引入了共享信道的概念。
在不同UE不同逻辑信道之间划分共享信道资源的功能成为调度。
早期的很多接入系统每个用户的业务都有专门的信道，虽然到了HSPA时已经有共享信道的概念，但是主要还是针对数据业务。
LTE的几乎所有的应用与业务都是使用共享信道，由于各个业务与应用的对服务质量（QoS）的要求是不同的，如何为具有不同带宽要求、不同时延保障、不同QOS等级的各种业务合理地分配资源，在满足业务需求的基础上，提高网络的总体吞吐量和频谱效率，是分组调度的核心任务。
空中信道
第五章空中接口上的信道模拟和数字信号的发射GSM采用数字空中接口的主要原因：抗噪声能力强，能增加频率复用率，减小干扰。
可采用差错校正技术，保证传输话务的可靠性。
为移动用户增加了保密性，为系统操作员增加了安全性。
可与ISDN兼容，使用标准化开放式接口，并能为用户提供范围更广的业务。
调制技术信号要在空中发送需要经过调制，有三种调制技术：幅度调制对于模拟信号来说易于实现，但抗噪声性能差。
频率调制实现起来复杂一些，但是抗噪声性能较好。
相位调制抗噪声性能最好，但是对于模拟信号来说实现起来过于复杂，所以也很少使用。
数字信号可以采用以上任何一种调制方式，其中，相位调制的抗噪声性能最好。
因为相位调制对数字信号而言易于实现，所以GSM 空中接口采用了这种调制方法。
相位调制对于数字信号而言也称为相移键控PSK（Phase Shift Keying）。
调制技术1. 幅度调制(AM- Amplitude Modulation)2. 频率调制(FM- Frequency Modulation)3.相移键控(PSK- Phase Shift Keying)数字信号的发射虽然相位调制抗噪声性能很好，但是还存在一个问题，当信号突然改变相位时，会产生高频分量，需要较宽的发射带宽。
GSM系统必须有效的利用有限的频段，所以在GSM空中接口没有简单的采用这种相位调制技术，而是采用一种更有效的、改进型的相位调制技术，称为高斯最小相移键控GMSK（Gaussian Minimum Shift Keying）高斯最小相移键控GMSK（Gaussian Minimum Shift Keying）如果采用二进制相移键控BPSK（Binary Phase Shift Keying），当数字信号从“1”到“0”或从“0”到“1”时，载频的相位随之立即变化，采用GMSK后，相位的变化需经过一个时间段，这样减少了高频分量。
采用GMSK时，数字信号首先经过一个高斯滤波器，使之变形，减少信号的锐变。
空中接口的概念及其性能要求

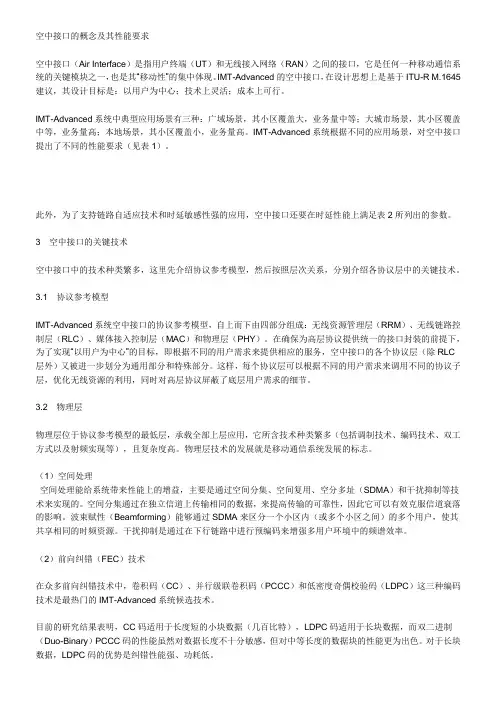

空中接口的概念及其性能要求空中接口（Air Interface）是指用户终端（UT）和无线接入网络（RAN）之间的接口，它是任何一种移动通信系统的关键模块之一，也是其“移动性”的集中体现。

IMT-Advanced的空中接口，在设计思想上是基于ITU-R M.1645建议，其设计目标是：以用户为中心；技术上灵活；成本上可行。
IMT-Advanced系统中典型应用场景有三种：广域场景，其小区覆盖大，业务量中等；大城市场景，其小区覆盖中等，业务量高；本地场景，其小区覆盖小，业务量高。
IMT-Advanced系统根据不同的应用场景，对空中接口提出了不同的性能要求（见表1）。
此外，为了支持链路自适应技术和时延敏感性强的应用，空中接口还要在时延性能上满足表2所列出的参数。
3 空中接口的关键技术空中接口中的技术种类繁多，这里先介绍协议参考模型，然后按照层次关系，分别介绍各协议层中的关键技术。
3.1 协议参考模型IMT-Advanced系统空中接口的协议参考模型，自上而下由四部分组成：无线资源管理层（RRM）、无线链路控制层（RLC）、媒体接入控制层（MAC）和物理层（PHY）。
在确保为高层协议提供统一的接口封装的前提下，为了实现“以用户为中心”的目标，即根据不同的用户需求来提供相应的服务，空中接口的各个协议层（除RLC层外）又被进一步划分为通用部分和特殊部分。
这样，每个协议层可以根据不同的用户需求来调用不同的协议子层，优化无线资源的利用，同时对高层协议屏蔽了底层用户需求的细节。
3.2 物理层物理层位于协议参考模型的最低层，承载全部上层应用，它所含技术种类繁多（包括调制技术、编码技术、双工方式以及射频实现等），且复杂度高。
物理层技术的发展就是移动通信系统发展的标志。
（1）空间处理空间处理能给系统带来性能上的增益，主要是通过空间分集、空间复用、空分多址（SDMA）和干扰抑制等技术来实现的。
空间分集通过在独立信道上传输相同的数据，来提高传输的可靠性，因此它可以有效克服信道衰落的影响。
