水电安装字母意思,配管、电缆敷设方式,型号

合集下载

水电施工图中符号表示

SC:钢管

PC VC聚乙烯阻燃性塑料管

CT:桥架

WC:沿墙暗敷设

WS:沿墙明敷设

CC:沿顶板暗敷设

F:暗敷在地板内

CE:沿顶板明敷

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼

PEN:接零(蓝色

3项线(火线:A项(黄B项(绿 C项(红KV电压千伏

BV:散线

MEB:总等电位

LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4设备标注方法’

⑦配电线路的标注方法

a——b(c×de——f其中：a--回路编号b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法：

灯具吸顶安装标注方法：

其中：a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

PC:PVC聚乙烯阻燃性塑料管

CT:桥架 WC:沿墙暗敷设

WS:沿墙明敷设 CC:沿顶板暗敷设F:暗敷在地板内 CE:沿顶板明敷YJV:电缆 SYV:电视线

水电图纸上各种符号的意义

水电图纸上各种符号的意义SC:钢管

PC: PVC聚乙烯阻燃性塑料管

CT:桥架

WC:沿墙暗敷设

WS:沿墙明敷设

CC:沿顶板暗敷设

F:暗敷在地板内

CE:沿顶板明敷

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼)

PEN:接零(蓝色)

3项线(火线):A项(黄) B项(绿) C项(红)

KV: (电压)千伏

BV:散线

MEB:总等电位

LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

照明灯具安装方式代号：

D——吸顶式

L——链吊式

G——管吊式

B——壁装式

R——嵌入式BR—墙壁内安装

配电线路的标注方法：

a——b(c×d)e——f

其中：

a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

灯具吸顶安装标注方法：

其中：a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

如何识别配电图以及上面电器符号

配电系统图怎么看，符号，字母含义等

配电系统图上的符号

系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC

ZR 表示阻燃

水电图纸符号图例安装方法

水电图纸符号图例

字符，符号

SC:钢管PC:PVC聚乙烯阻燃性塑料管

CT:桥架WC:沿墙暗敷设

WS:沿墙明敷设CC:沿顶板暗敷设

F:暗敷在地板内CE:沿顶板明敷

YJV:电缆SYV:电视线

PE:接地(黄绿相兼) PEN:接零(蓝色)

3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏 BV:散线MEB:总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内

PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式

B——壁装式R———嵌入式BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法a——b(c×d)e——f

其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数 b--型号或编号

c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，m f--安装方式L--光源种类，白炽灯或荧光灯

一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点

建筑水电符号简称表示方法

管路敷设标注方法

sc：焊接钢管

tc：电线管薄钢管

pc：硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

导线敷设部位：

CT：电缆桥架敷设

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设

ACE：在能进入的吊顶在敷设BC:暗敷设在梁内

CLC：暗敷设在柱子内

wc：暗敷设在墙内

WE：沿墙明敷设

FC：预埋在地面内cc：暗敷设在顶板内

SR：沿钢线槽敷设

BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内

CLC：暗敷设在柱内

WC：暗敷设在墙内

CC：暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内

SCE：吊顶内敷设,要穿金属管一，导线穿管表示

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式的表示CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架CL-柱上

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP

水电工程图中表示代号

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架

WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线 PE:接地(黄绿相兼) PEN:接零(蓝

色) 3项线(火线):A项(黄) B项(绿) C项(红)

KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法

a——b(c×d)e——f其中：a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法：

灯具吸顶安装标注方法：

其中：a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

必知的水电安装材料n种代表符号

如今，水电安装上的新老符号混用很普遍，也不知是知识跟不上，还是故意卖弄。这里为你准备了在线路敷设方式的标注好有几个符号，简单的归纳一下有以下几种：

水电图纸上各种符号的意义

SC：钢管

PC: PVC聚乙烯阻燃性塑料管

CT：桥架

WC：沿墙暗敷设

WS：沿墙明敷设

CC：沿顶板暗敷设

F:暗敷在地板内

CE:沿顶板明敷

YJV:电缆

SYV：电视线

PE：接地（黄绿相兼)

PEN:接零（蓝色)

3项线（火线):A项（黄) B项(绿) C项(红)

KV: （电压)千伏

BV:散线

MEB：总等电位

LEB：局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG--用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM-—沿墙敷设

PL—-沿天棚敷设

线路暗敷部位代号

LA-—暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA-—暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

照明灯具安装方式代号:

D——吸顶式

L——链吊式

G-—管吊式

B——壁装式

R-—嵌入式

BR—墙壁内安装

配电线路的标注方法:

a—-b（c×d）e—-f

其中：

a--回路编号

b--导线型号

c——导线根数

d—-导线截面

e-—敷设方式及穿管管径

f-—敷设部位

灯具吸顶安装标注方法：

其中:a--灯数

b——型号或编号

c—-每盏照明灯具的灯泡个数

d--灯泡容量，W

e—-灯泡安装高度,m

f-—安装方式

L-—光源种类，白炽灯或荧光灯

如何识别配电图以及上面电器符号

配电系统图怎么看，符号，字母含义等

配电系统图上的符号

系统图中某线路上标有：ZR-YJV—4*25+1＊16-CT—SC80—ACC

ZR 表示阻燃

水电图纸上各种符号的意义

SC:钢管

PC: PVC聚乙烯阻燃性塑料管

CT:桥架

WC:沿墙暗敷设

WS:沿墙明敷设

CC:沿顶板暗敷设

F:暗敷在地板

CE:沿顶板明敷

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼)

PEN:接零(蓝色)

3项线(火线):A项(黄) B项(绿) C项(红)

KV: (电压)千伏

BV:散线

MEB:总等电位

LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

线路暗敷部位代号

LA——暗设在梁

ZA—暗设在柱

QA—暗设在墙

PA——暗设在屋面或顶棚

DA——暗设在地面或地板

PNA—暗设在不能进入的吊顶

照明灯具安装方式代号：

D——吸顶式

L——链吊式

G——管吊式

B——壁装式

R——嵌入式

BR—墙壁安装

配电线路的标注方法：

a——b(c×d)e——f

其中：

a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

灯具吸顶安装标注方法：

其中：a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

如何识别配电图以及上面电器符号

配电系统图怎么看，符号，字母含义等

配电系统图上的符号

系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC

ZR 表示阻燃

YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆

水电安装图纸符号

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设

WS:沿墙明敷设

CC:沿顶板暗敷设

CE:沿顶板明敷

F:暗敷在地板内

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼)

PEN:接零(蓝色)

3项线(火线): A项(黄) B项(绿) C项(红) KV:(电压)千伏

BV:散线

MEB:总等电位

LEB:局部等电位

①线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

②线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法

a——b(c×d)e——f其中：

a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法：

灯具吸顶安装标注方法：

其中：

a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源种类，白炽灯或荧光灯

ZR代表阻燃-BV代表铜芯独股线-2*2.5代表2条2.5平方毫米直径的线+BVR 代表铜芯多股线-1*2.5代表一条2.5平方毫米直径的线)PC20

水电施工图中符号表示

水电施工图中符号表示SC：钢管PC VC 聚乙烯阻燃性塑料管CT：桥架WC：沿墙暗敷设WS：沿墙明敷设CC:沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV：电缆SYV：电视线PE:接地（黄绿相兼) PEN:接零(蓝色）3 项线(火线)：A 项(黄）KV 电压）千伏B 项(绿)C 项（红）BV:散线MEB：总等电位LEB：局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设

VXG--用塑制线槽敷设GXG-—用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM——沿柱敷设QM—-沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA-—暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L-—链吊式G———管吊式B—-壁装式R———嵌入式

BR—--墙壁内安装（4)设备标注方法’ ⑦配电线路的标注方法a-—b（c×d）e——f 其中：a--回路编号b——导线型号c-—导线根数d-—导线截面e—-敷设方式及穿管管径f-—敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中:a-—灯数b—-型号或编号c—-每盏照明灯具的灯泡个数d——灯泡容量，W e—-灯泡安装高度，m f--安装方式L—-光源种类，白炽灯或荧光灯PC:PVC 聚乙烯阻燃性塑料管CT:桥架WC：沿墙暗敷设WS:沿墙明敷设CC:沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷YJV:电缆SYV:电视线PE:接地(黄绿相兼）PEN：接零(蓝色) 3 项线（火线):A 项(黄) B 项（绿) C 项(红) KV:（电压)千伏BV：散线MEB：总等电位LEB:局部等电位线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设

水电安装图纸符号

水电安装图纸符号之杨若古兰创作SC:钢管PC:PVC聚乙烯阻燃性塑料管CT:桥架WC:沿墙暗敷设

WS:沿墙明敷设

CC:沿顶板暗敷设

CE:沿顶板明敷

F:暗敷在地板内

YJV:电缆

SYV:电视线

PE:接地(黄绿相兼)

PEN:接零(蓝色)

3项线(火线):A项(黄) B项(绿) C项(红) KV:(电压)千伏

BV:散线

MEB:总等电位

LEB:局部等电位

①线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL——用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG——用可挠型塑制管敷设

②线路明敷部位代号

LM—沿屋架或屋架上弦敷设ZM——沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不克不及进入的吊顶内④照明灯具安装方式代号

D——吸顶式

L——链吊式

G———管吊式

B——壁装式

R———嵌入式

BR———墙壁内安装

(4)设备标注方法’

⑦配电线路的标注方法

a——b(c×d)e——f其中：

a--回路编号

b--导线型号

c--导线根数

d--导线截面

e--敷设方式及穿管管径

f--敷设部位

暗示2根导线

暗示3根导线

暗示n根导线

⑦照明灯具标注方法

普通标注方法：

灯具吸顶安装标注方法：

其中：

a--灯数

b--型号或编号

c--每盏照明灯具的灯泡个数

d--灯泡容量，W

e--灯泡安装高度，m

f--安装方式

L--光源品种，白炽灯或荧光灯

毫米直径的线+BVR代表铜芯多股线-1*2.5代表一条2.5平方毫米直径的线)PC20

建筑水电符号简称表示方法

管路敷设标注方法

sc：焊接钢管

tc：电线管薄钢管

pc：硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

导线敷设部位：

CT：电缆桥架敷设

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CC：沿现浇板内暗敷设

CE：沿天棚面或顶棚面敷设AC：吊顶内敷设

ACE：在能进入的吊顶在敷设BC:暗敷设在梁内

CLC：暗敷设在柱子内

wc：暗敷设在墙内

WE：沿墙明敷设

FC：预埋在地面内

cc：暗敷设在顶板内

SR：沿钢线槽敷设

BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内

CLC：暗敷设在柱内

WC：暗敷设在墙内

CC：暗敷设在顶棚内

ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内

SCE：吊顶内敷设,要穿金属管一，导线穿管表示

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP

水电安装符号

pc：硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

导线敷设部位：

CT：电缆桥架敷设

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CC：沿现浇板内暗敷设

CE：沿天棚面或顶棚面敷设AC：吊顶内敷设

ACE：在能进入得吊顶在敷设BC:暗敷设在梁内

CLC：暗敷设在柱子内

wc：暗敷设在墙内

WE：沿墙明敷设

FC：预埋在地面内

cc：暗敷设在顶板内

SR：沿钢线槽敷设

BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设ACE：在能进入人得吊顶内敷设BC：暗敷设在梁内

CLC：暗敷设在柱内

WC：暗敷设在墙内

CC：暗敷设在顶棚内

ACC：暗敷设在不能进入得顶棚内FC：暗敷设在地面内

SCE：吊顶内敷设,要穿金属管一，导线穿管表示

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式得表示

DB-直埋

TC-电缆沟

BC-暗敷在梁内

CLC-暗敷在柱内

WC-暗敷在墙内

CE-沿天棚顶敷设

CC-暗敷在天棚顶内

SCE-吊顶内敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式得表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP

水电图纸符号图表图例说明解释

SC:钢管

PC：PVC聚乙烯阻燃性塑料管

CT：桥架

WC:沿墙暗敷设

WS：沿墙明敷设

CC：沿顶板暗敷设

F:暗敷在地板内

CE:沿顶板明敷

YJV：电缆

SYV:电视线

PE:接地(黄绿相兼）

PEN：接零（蓝色)

3项线(火线）:A项（黄) B项（绿) C项(红) KV:（电压）千伏

BV：散线

MEB：总等电位

LEB:局部等电位

线路敷设方式代号

PVC——用阻燃塑料管敷设

DGL—-用电工钢管敷设

VXG——用塑制线槽敷设

GXG--用金属线槽敷设

KRG—-用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM—-沿柱敷设

QM——沿墙敷设

PL——沿天棚敷设

③线路暗敷部位代号

LA——暗设在梁内

ZA—暗设在柱内

QA—暗设在墙内

PA——暗设在屋面内或顶棚内

DA——暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式

L—-链吊式

G———管吊式

B—-壁装式

R——-嵌入式

BR—-—墙壁内安装

(4)设备标注方法'

⑦配电线路的标注方法

a——b（c×d)e-—f其中:a——回路编号b--导线型号

c——导线根数

d——导线截面

e-—敷设方式及穿管管径

f--敷设部位

表示2根导线

表示3根导线

表示n根导线

⑦照明灯具标注方法

一般标注方法：

灯具吸顶安装标注方法：

其中：a--灯数

b--型号或编号

c—-每盏照明灯具的灯泡个数

d--灯泡容量，W

e——灯泡安装高度,m

f-—安装方式

L--光源种类,白炽灯或荧光灯

水电安装符号

pc:硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

导线敷设部位：

水电安装符号

pc：硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

导线敷设部位：

CT：电缆桥架敷设

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CC：沿现浇板暗敷设

CE：沿天棚面或顶棚面敷设AC：吊顶敷设

ACE：在能进入的吊顶在敷设BC:暗敷设在梁

CLC：暗敷设在柱子

wc：暗敷设在墙

WE：沿墙明敷设

FC：预埋在地面

cc：暗敷设在顶板

SR：沿钢线槽敷设

BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设

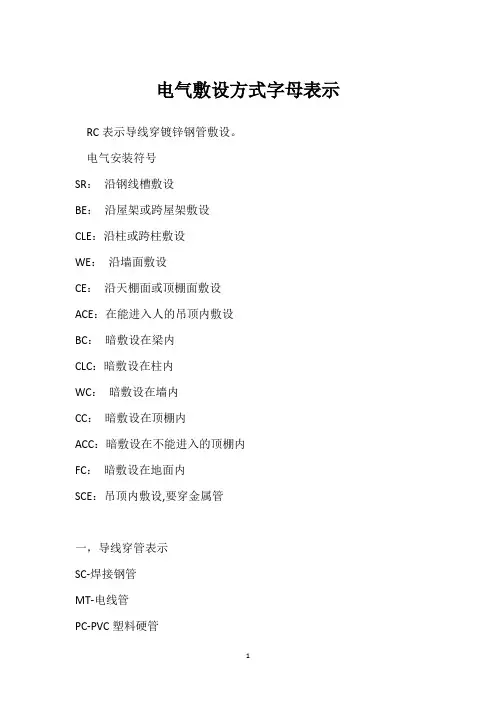

WE：沿墙面敷设

CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶敷设BC：暗敷设在梁

CLC：暗敷设在柱

WC：暗敷设在墙

CC：暗敷设在顶棚

ACC：暗敷设在不能进入的顶棚FC：暗敷设在地面

SCE：吊顶敷设,要穿金属管一，导线穿管表示

MT-电线管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-桥架

MR-金属线槽

M-钢索

CP-金属软管

PR-塑料线槽

RC-镀锌钢管

二，导线敷设方式的表示

DB-直埋

TC-电缆沟

BC-暗敷在梁

CLC-暗敷在柱

WC-暗敷在墙

CE-沿天棚顶敷设

CC-暗敷在天棚顶

SCE-吊顶敷设

F-地板及地坪下

SR-沿钢索

BE-沿屋架，梁

WE-沿墙明敷

三，灯具安装方式的表示

CS-链吊

DS-管吊

W-墙壁安装

C-吸顶

R-嵌入

S-支架

CL-柱上

穿焊接钢管敷设：SC

穿电线管敷设：MT

穿硬塑料管敷设：PC

穿阻燃半硬聚氯乙烯管敷设：FPC

电缆桥架敷设：CT

金属线槽敷设：MR

塑料线槽敷设：PR

用钢索敷设：M

穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP

直接埋设：DB

电缆沟敷设：TC

水电工安装英文缩写

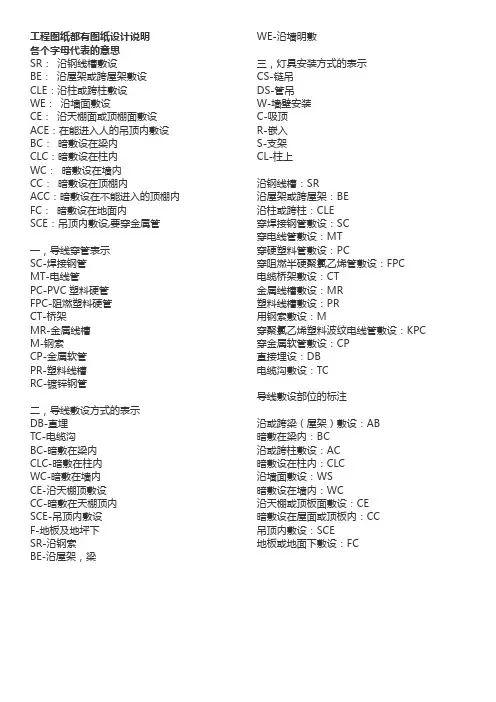

一下是我收集的电气设计施工图中常用线路敷设方式： SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下铜芯橡皮绝缘线：BX铜芯塑料绝缘线：BV铜芯塑料绝缘护套线：BVV铜母线：TMY铝母线：LMY铝芯橡皮绝缘线：BLX铝芯塑料绝缘线：BLV铝芯塑料绝缘护套线：BLVV

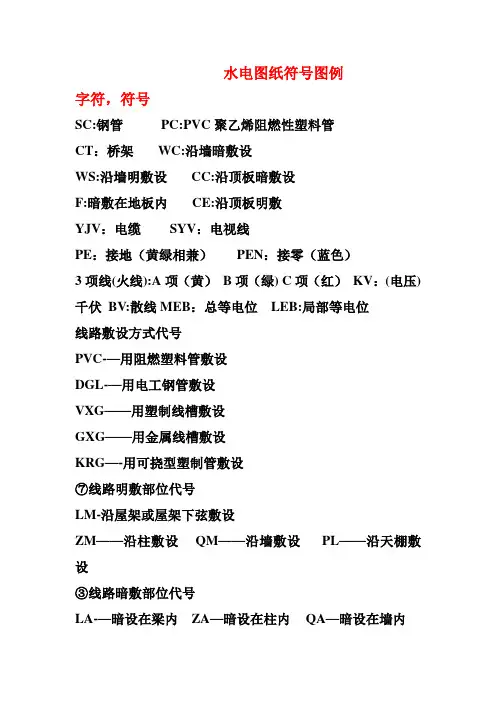

水电图纸符号图例安装方法

水电图纸符号图例

字符，符号

SC:钢管PC:PVC聚乙烯阻燃性塑料管

CT:桥架WC:沿墙暗敷设

WS:沿墙明敷设CC:沿顶板暗敷设

F：暗敷在地板内CE：沿顶板明敷

YJV：电缆SYV:电视线

PE:接地（黄绿相兼) PEN：接零（蓝色)

3项线（火线）：A项(黄) B项（绿）C项(红) KV：(电压)千伏 BV：散线MEB:总等电位LEB：局部等电位

线路敷设方式代号

PVC-—用阻燃塑料管敷设

DGL--用电工钢管敷设

VXG——用塑制线槽敷设

GXG——用金属线槽敷设

KRG—-用可挠型塑制管敷设

⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设

ZM-—沿柱敷设QM——沿墙敷设PL-—沿天棚敷设③线路暗敷部位代号

LA——暗设在梁内ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA—暗设在地面或地板内

PNA—暗设在不能进入的吊顶内

④照明灯具安装方式代号

D——吸顶式L——链吊式G———管吊式B—-壁装式R—-—嵌入式BR——-墙壁内安装

（4)设备标注方法'

⑦配电线路的标注方法

a——b(c×d）e—-f

其中:a——回路编号b—-导线型号c——导线根数d—-导线截面e—-敷设方式及穿管管径f——敷设部位表示2根导线表示3根导线表示n根导线

⑦照明灯具标注方法

一般标注方法:

灯具吸顶安装标注方法：

其中：a—-灯数b—-型号或编号

c--每盏照明灯具的灯泡个数d—-灯泡容量，W

e—-灯泡安装高度，m f—-安装方式

L——光源种类，白炽灯或荧光灯

一、室内电气工程的组成：指供电和用电工程

外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警｜广播、电话|闭路电视、互联网等）
