加热炉温度控制系统设计
基于PLC控制的加热炉温度控制系统设计
基于PLC控制的加热炉温度控制系统设计概述加热炉是工业生产中常见的设备之一，其主要作用是提供高温环境用于加热物体。
为了确保加热炉的稳定性和安全性，需要设计一个可靠的温度控制系统。
本文将介绍一个基于PLC（可编程逻辑控制器）控制的加热炉温度控制系统设计方案。
系统设计原理在加热炉温度控制系统中，PLC作为核心控制器，通过监测温度传感器的输出信号，根据预设的温度设定值和控制策略，控制加热炉的加热功率，从而实现对加热炉温度的稳定控制。
以下是系统设计的主要步骤：1.硬件设备选择：选择适合的温度传感器和控制元件，如热电偶、温度控制继电器等。
2.PLC选型：根据实际需求，选择合适的PLC型号。
PLC需要具备足够的输入输出点数和计算能力。
3.传感器连接：将温度传感器接入PLC的输入端口，读取实时温度数据。
4.温度控制策略设计：根据加热炉的特性和工艺需求，设计合适的温度控制策略。
常见的控制策略包括比例控制、积分控制和微分控制。
5.控制算法实现：根据温度控制策略，编写PLC程序，在每个采样周期内计算控制算法的输出值。
6.加热功率控制：使用控制继电器或可调功率装置，控制加热炉的加热功率。
7.温度反馈控制：通过监测实际加热炉温度和设定值之间的差异，不断修正加热功率控制，使加热炉温度稳定在设定值附近。
系统硬件设计基于PLC控制的加热炉温度控制系统的硬件设计主要包括以下几个方面：1.温度传感器：常用的温度传感器有热电偶和热敏电阻。
根据加热炉的工艺需求和温度范围，选择适合的温度传感器。
2.PLC：选择适合的PLC型号，根据实际需求确定PLC的输入输出点数和计算能力。
3.控制继电器或可调功率装置：用于控制加热炉的加热功率。
根据加热炉的功率需求和控制方式，选择合适的继电器或可调功率装置。
4.运行指示灯和报警器：用于显示系统的运行状态和报警信息。
PLC程序设计PLC程序是基于PLC的加热炉温度控制系统的关键部分，其主要功能是实现温度控制算法。
管式加热炉温度温度串级控制系统的设计说明

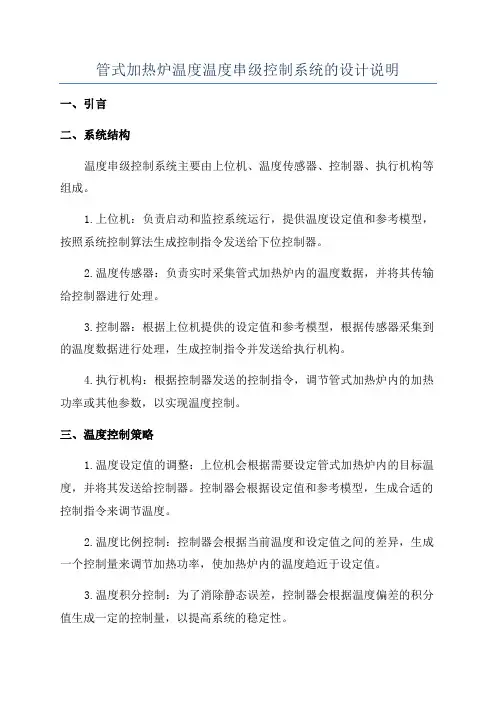

管式加热炉温度温度串级控制系统的设计说明一、引言二、系统结构温度串级控制系统主要由上位机、温度传感器、控制器、执行机构等组成。
1.上位机：负责启动和监控系统运行，提供温度设定值和参考模型，按照系统控制算法生成控制指令发送给下位控制器。
2.温度传感器：负责实时采集管式加热炉内的温度数据，并将其传输给控制器进行处理。
3.控制器：根据上位机提供的设定值和参考模型，根据传感器采集到的温度数据进行处理，生成控制指令并发送给执行机构。
4.执行机构：根据控制器发送的控制指令，调节管式加热炉内的加热功率或其他参数，以实现温度控制。
三、温度控制策略1.温度设定值的调整：上位机会根据需要设定管式加热炉内的目标温度，并将其发送给控制器。
控制器会根据设定值和参考模型，生成合适的控制指令来调节温度。
2.温度比例控制：控制器会根据当前温度和设定值之间的差异，生成一个控制量来调节加热功率，使加热炉内的温度趋近于设定值。
3.温度积分控制：为了消除静态误差，控制器会根据温度偏差的积分值生成一定的控制量，以提高系统的稳定性。
4.温度微分控制：为了快速响应温度变化，控制器还会根据温度变化的速率生成相应的控制量。
四、系统性能指标1.温度响应时间：系统需要具备较快的响应时间，即加热炉内的温度能够尽快达到设定值。
2.温度稳定度：系统应当保持较好的温度稳定度，即经过一定时间后，温度偏差应尽可能小。
3.抗干扰能力：系统需要具备较好的抗干扰能力，对于外界干扰因素的影响应尽可能小。
五、系统设计优化1.选择合适的温度传感器：合适的温度传感器能够提供准确的温度数据，为控制系统提供可靠的输入信号。
2.高性能控制器的选择：通过选用性能较好的控制器，能够提高控制系统的稳定性和响应速度。
3.优化控制策略：通过合理选择温度比例、积分和微分参数，能够提高控制系统的性能。
4.加入滤波器和抗干扰装置：通过加入合适的滤波器和抗干扰装置，能够降低系统对外界干扰的敏感度，提高系统的抗干扰能力。
加热炉温度控制系统

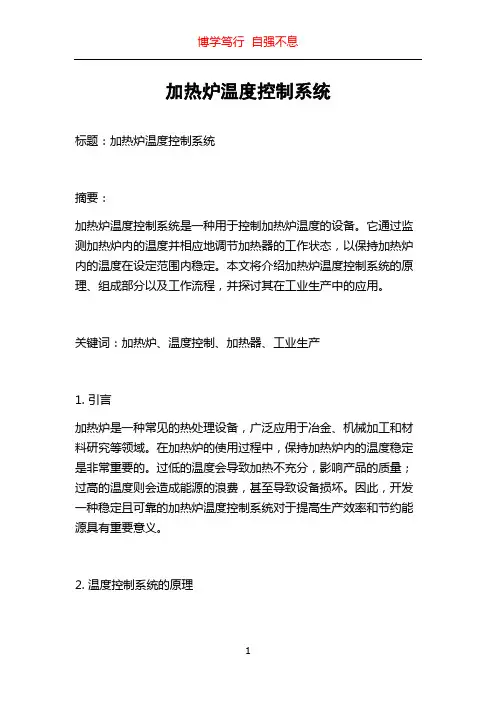

加热炉温度控制系统标题：加热炉温度控制系统摘要：加热炉温度控制系统是一种用于控制加热炉温度的设备。
它通过监测加热炉内的温度并相应地调节加热器的工作状态，以保持加热炉内的温度在设定范围内稳定。
本文将介绍加热炉温度控制系统的原理、组成部分以及工作流程，并探讨其在工业生产中的应用。
关键词：加热炉、温度控制、加热器、工业生产1. 引言加热炉是一种常见的热处理设备，广泛应用于冶金、机械加工和材料研究等领域。
在加热炉的使用过程中，保持加热炉内的温度稳定是非常重要的。
过低的温度会导致加热不充分，影响产品的质量；过高的温度则会造成能源的浪费，甚至导致设备损坏。
因此，开发一种稳定且可靠的加热炉温度控制系统对于提高生产效率和节约能源具有重要意义。
2. 温度控制系统的原理温度控制系统通常由温度传感器、控制器和执行器组成。
温度传感器用于实时监测加热炉内的温度变化，将温度信号传输给控制器。
控制器根据设定的温度范围和温度传感器反馈的实时温度，计算出相应的控制信号。
执行器根据控制信号调节加热器的工作状态，从而实现加热炉温度的稳定控制。
3. 温度控制系统的组成部分3.1 温度传感器温度传感器是温度控制系统中的重要组成部分。
常用的温度传感器有热电阻和热电偶两种。
热电阻传感器的工作原理是利用金属电阻随温度变化而发生的电阻变化，通过测量电阻的变化来确定温度。
热电偶传感器则是利用两种不同材料的接触产生的热电势随温差变化而变化，通过测量热电势的变化来确定温度。
3.2 控制器控制器是温度控制系统的核心部件，负责计算控制信号并将其传输给执行器。
控制器根据设定的温度范围和温度传感器反馈的实时温度，做出相应的控制决策。
常见的控制器包括PID控制器和模糊控制器。
PID控制器根据比例、积分和微分三个方面来调节控制信号；模糊控制器则利用模糊逻辑推断得出控制信号。
3.3 执行器执行器根据控制器传输的控制信号调节加热器的工作状态。
常见的执行器包括电动阀和可调电阻。
管式加热炉温度控制系统设计
管式加热炉温度控制系统设计管式加热炉温度控制系统是一种用来控制管式加热炉温度的系统。
管式加热炉是一种常用的工业加热设备，常用于热处理、烧结、退火等工艺过程中对物料的加热。
温度是管式加热炉工作过程中的一个重要参数，对于保证工艺过程的稳定性和产品质量具有重要意义。
因此，温度控制系统的设计对于管式加热炉的正常运行和工艺过程的稳定性至关重要。
管式加热炉温度控制系统一般包括传感器、执行器、控制器和显示器等组成部分。
传感器负责采集管式加热炉的温度信号，传输给控制器；控制器根据传感器采集到的温度信号来比较设定温度和实际温度的偏差，然后控制执行器来调节加热炉的加热功率，以使实际温度稳定在设定温度值附近；显示器用来显示管式加热炉的实时温度和设定温度值。
在管式加热炉温度控制系统的设计中，需要考虑以下几个方面：1.传感器的选择与安装：传感器的选择应考虑到其测量的温度范围和精度要求。
一般常用的温度传感器有热电偶和热敏电阻。
传感器的安装应尽量靠近加热炉内部，以获取更精确的温度信号。
2.控制器的选择：控制器的选择应根据加热炉的控制要求和控制精度来确定。
一般常用的控制器有PID控制器和模糊控制器。
PID控制器可以根据实际温度和设定温度之间的偏差来调整执行器的输出，以实现温度控制的精度。
3.执行器的选择与控制：执行器的选择应根据加热炉的加热功率和控制要求来确定。
常用的执行器有电阻加热器和电磁加热器。
控制器应根据传感器采集到的温度信号来计算并调整执行器的输出功率，以控制加热炉的温度。
4.系统的安全保护：温度控制系统设计中应考虑到系统的安全保护措施。
例如，在温度超过预定范围时，应设定报警装置，及时发出警报并停止加热，以防止温度过高造成炉体燃烧或其他事故。
5.系统的自动化与监控：温度控制系统设计中可以考虑加入自动化和监控功能，通过与计算机连接，实现对加热炉运行状态和温度变化的远程监控和控制。
总之，管式加热炉温度控制系统设计需要综合考虑传感器、执行器、控制器和显示器等组成部分，以及系统的安全保护和自动化与监控功能，以实现对管式加热炉温度的精确控制。
电阻加热炉温度控制系统设计
电阻加热炉温度控制系统设计一、温度控制系统的要求：1.稳定性：系统应能快速响应温度变化，并能在设定温度范围内保持稳定的温度。
2.精度：控制系统应具备高精度，确保炉内温度与设定温度的偏差控制在允许范围内。
3.可靠性：系统应具备高可靠性，能长时间稳定运行，并能在发生异常情况时及时报警或自动停止加热。
4.人机界面：温度控制系统应提供方便直观的人机界面，操作简单易懂。
二、温度控制系统的设计：1.传感器选择：选择合适的温度传感器进行温度检测。
常用的温度传感器有热电偶和热电阻。
根据实际需求选择合适的传感器类型和量程。
2.温度控制器选择：根据控制需求，选择适用于电阻加热炉的温度控制器。
具备温度显示功能的控制器可以直观地显示炉内温度。
还可以选择具备PID控制功能的控制器，以提高温度控制精度。
3.控制循环设计：将温度控制系统设计成闭环控制系统，以实现炉内温度的精确控制。
控制循环包括采样、比较、控制和执行四个环节。
采样环节将实际温度值与设定温度值进行比较，然后控制环节根据比较结果输出控制信号，最后执行环节根据控制信号调节电阻加热炉的加热功率。
4.温度传感器布置：将温度传感器布置在炉内合适位置，确保能够准确测量到炉内温度。
传感器的安装位置应避免热点和冷点，以避免温度不均匀。
5.控制参数调整：根据实际情况进行PID参数的调整。
通过实验或仿真等方法，逐步调整PID参数，使得系统能够快速响应温度变化、准确跟踪设定温度，并保持稳定的温度输出。
6.报警和保护设计：设计温度控制系统时，应考虑到电阻加热炉的过热或温度异常等情况，并设置相应的报警和保护功能。
当温度超过安全范围时，系统应及时报警，并自动停止加热。
7.人机界面设计：为了方便操作和监控，可以在温度控制系统上设置触摸屏或显示屏。
通过人机界面，操作人员可以方便地设定温度、监测炉内温度，并能够实时查看温度曲线和报警信息。
总之，电阻加热炉温度控制系统的设计需要考虑到温度控制精度、稳定性、可靠性和人机界面等方面的要求。
加热炉出口温度与炉膛温度串级控制系统设计
加热炉出口温度与炉膛温度串级控制系统设计一、引言加热炉是一种常用于工业生产中的设备，其作用是通过燃烧燃料加热空气或其他介质，使其达到所需温度。
加热炉的出口温度和炉膛温度是评估加热炉性能的关键指标。
为了提高加热炉的控制精度和稳定性，需要设计出一个合理的加热炉出口温度与炉膛温度串级控制系统。
二、串级控制系统的基本原理串级控制系统是一种将两个或以上的控制回路串接在一起，将一个控制器的输出作为另一个控制器的输入，通过不同层次的控制，实现对被控对象的精确控制。
在加热炉出口温度与炉膛温度串级控制系统中，可以将炉膛温度作为外环控制，将加热炉出口温度作为内环控制。
三、串级控制系统的设计步骤1.确定控制目标：在此串级控制系统中，控制目标是将加热炉出口温度控制在一定范围内，并同时保持炉膛温度稳定。
2.确定输入变量和输出变量：输入变量为控制器输出信号，输出变量为加热炉出口温度。
3.系统的数学模型：确定加热炉出口温度与炉膛温度之间的动态关系，建立数学模型。
可以采用传统的PID控制器或者现代控制理论中的模型预测控制等方法。
4.设计外环控制器：外环控制器根据炉膛温度的反馈信号调整燃料供给，以控制炉膛温度的稳定性。
5.设计内环控制器：内环控制器根据外环控制器的输出信号和加热炉出口温度的反馈信号调整燃料供给，以控制加热炉出口温度。
6.仿真与优化：使用仿真软件对设计的串级控制系统进行仿真，观察系统的响应特性，并根据实际需求进行调整和优化。
7.实际系统应用：将优化后的串级控制系统应用到实际加热炉中，并进行调试和验证。
四、串级控制系统的优势1.提高控制精度：串级控制系统将控制精度分为两个层次进行控制，可以快速响应外环控制器的调整，从而提高系统的控制精度。
2.提高稳定性：串级控制系统通过多层次的控制，减少了外界扰动对系统稳定性的影响。
3.提高动态响应速度：串级控制系统可以根据内环的控制效果对外环的控制进行调整，从而实现更快的动态响应。
加热炉温度串级控制系统(设计部分)
加热炉温度串级控制系统设计摘要：生产自动控制过程中 ,随着工艺要求 ,安全、经济生产不断提高的情况下 ,简单、常规的控制已不能适应现代化生产。
传统的单回路控制系统很难使系统完全抗干扰。
串级控制系统具备较好的抗干扰能力、快速性、适应性和控制质量，因此在复杂的过程控制工业中得到了广泛的应用．对串级控制系统的特点和主副回路设计进行了详述，设计了加热炉串级控制系统，并将基于MATLAB的增量式PID算法应用在控制系统中．结合基于计算机控制的PID参数整定方法实现串级控制，控制结果表明系统具有优良的控制精度和稳定性．关键词：串级控制干扰主回路副回路Abstract:Automatic control of production process, with the technical requirements, security, economic production rising cases, simple, conventional control can not meet the modern production. The traditional single-loop control system is difficult to make the system completely anti-interference. Cascade control system with good anti-jamming capability, rapidity, flexibility and quality control, and therefore a complex process control industry has been widely used. Cascade control system of the characteristics and the main and sub-loop design was elaborate, designed cascade control system, furnace, and MATLAB-based incremental PID algorithm is applied in the control system. Combination of computer-based control method to achieve PID parameter tuning cascade control, control results show that the system has excellent control accuracy and stabilityKeywords:Cascade control, interference, the main circuit, the Deputy loop目录1.前言 (2)2、整体方案设计 (3)2.1方案比较 (3)2.2方案论证 (5)2.3方案选择 (5)3、串级控制系统的特点 (6)4. 温度控制系统的分析与设计 (7)4.1控制对象的特性 (7)4.2主回路的设计 (8)4.3副回路的选择 (8)4.4主、副调节器规律的选择 (8)4.5主、副调节器正反作用方式的确定 (8)5、控制器参数的工程整定 (10)6 、MATLAB系统仿真 (10)6.1系统仿真图 (11)6.2副回路的整定 (12)6.3主回路的整定 (13)7.设计总结 (16)【参考文献】 (16)1.前言加热炉是炼油、化工生产中的重要装置之一。
电加热炉温度控制系统设计
电加热炉温度控制系统设计摘要：1.引言电加热炉广泛应用于金属加热、熔化、回火等工艺过程中，其温度控制对产品质量的稳定性和一致性具有重要影响。
因此，设计一套高效可靠的电加热炉温度控制系统对于提高生产效率和节约能源具有重要意义。
2.系统结构设计电加热炉温度控制系统主要由传感器、控制器、执行器和人机界面组成。
传感器用于实时感知电加热炉内部温度变化，控制器根据传感器数据进行温度控制算法的计算，执行器根据控制器输出的控制信号调节电加热炉的供电功率，人机界面用于显示和操作温度控制系统。
3.温度传感器设计温度传感器一般采用热电偶或热电阻器进行测量，其工作原理基于材料的温度和电阻之间的相关性。
在电加热炉温度控制系统中，传感器应具有快速响应、精确稳定的特性，选择合适的传感器材料和安装位置对于准确测量温度值至关重要。
4.控制器设计电加热炉温度控制系统常用的控制器包括PID控制器和模糊控制器。
PID控制器基于比例、积分和微分三个部分的线性组合，能够根据系统的误差进行相应的调节，具有简单可靠的特点。
模糊控制器基于模糊逻辑推理，能够根据模糊规则进行决策，适应性强。
选择合适的控制器取决于电加热炉的温度调节需求和实际使用场景。
5.执行器设计电加热炉的供电功率调节通常通过调整炉内的电阻或使用可调电压/电流源实现。
执行器的设计应考虑到功率调节的精度和响应时间等因素，确保控制系统能够快速准确地调节电加热炉的供电功率，实现温度控制目标。
6.人机界面设计温度控制系统的人机界面一般包括温度显示、参数设置、报警显示和历史数据查询等功能。
界面设计应简洁明了，易于操作，提供必要的温度控制信息和报警提示，方便操作员进行实时监测和调节。
7.系统安全与优化温度控制系统应考虑到系统的安全性和优化性能。
安全性包括对系统故障的检测和处理，例如传感器异常、控制器故障等；优化性能包括对温度变化的快速响应和精确控制，例如减小温度波动、提高温度稳定性等。
8.结论本文基于电加热炉温度控制系统设计原理和方法进行了综合考虑，针对不同的温度控制要求给出了相应的解决方案。
完整word版加热炉温度控制系统设计
过程控制系统课程设计设计题目加热炉温度控制系统学生姓名专业班级自动化指导老师2010 年12月31日第1章设计的目的和意义第2章控制系统工艺流程及控制要求2.1 生产工艺介绍2.2 控制要求总体设计方案3.1 系统控制方案3.2 系统结构和控制流程图控制系统设计4.1 系统控制参数确定4.2 PID 调节器设计控制仪表的选型和配置5.1 检测元件5.2 变送器5.3 调节器5.4 执行器系统控制接线图13元件清单13收获和体会14参考文献第1章设计的目的和意义电加热炉被广泛应用于工业生产和科学研究中。
由于这类对象使用方便，可以通过调节输出功率来控制温度，进而得到较好的控制性能，故在冶金、机械、化工等领域中得到了广泛的应用。
在一些工业过程控制中，工业加热炉是关键部件，炉温控制精度及其工作稳定性已成为产品质量的决定性因素。
对于工业控制过程，PID调节器具有原理简单、使用方便、稳定可靠、无静差等优点，因此在控制理论和技术飞跃发展的今天，它在工业控制领域仍具有强大的生命力。
在产品的工艺加工过程中，温度有时对产品质量的影响很大，温度检测和控制是十分重要的，这就需要对加热介质的温度进行连续的测量和控制。
在冶金工业中，加热炉内的温度控制直接关系到所冶炼金属的产品质量的好坏，温度控制不好，将给企业带来不可弥补的损失。
为此，可靠的温度的监控在工业中是十分必要的。
这里，给出了一种简单的温度控制系统的实现方案。
第2章控制系统工艺流程及控制要求2.1 生产工艺介绍加热炉是石油化工、发电等工业过程必不可少的重要动力设备，它所产生的高压蒸汽既可作为驱动透平的动力源，又可作为精馏、干燥、反应、加热等过程的热源。
随着工业生产规模的不断扩大，作为动力和热源的过滤，也向着大容量、高参数、高效率的方向发展。
加热炉设备根据用途、燃料性质、压力高低等有多种类型和称呼，工艺流程多种多样，常用的加热炉设备的蒸汽发生系统是由给水泵、给水控制阀、省煤器、汽包及循环管等组成。
电加热炉温度控制系统设计
电加热炉温度控制系统设计电加热炉是一种广泛应用于工业生产中的设备，用于加热各种材料或工件。
电加热炉的温度控制是保证炉内温度稳定和精确的关键，对于生产质量和设备寿命有重要影响。
本文将介绍电加热炉温度控制系统的设计。
首先，电加热炉温度控制系统的设计需要考虑以下几个方面：1.温度传感器：选择合适的温度传感器用于测量炉内温度，如热电偶或热电阻。
传感器需要能够对温度进行准确测量，并具有较高的可靠性和耐高温性能。
2.控制算法：根据温度传感器的反馈信号，控制算法计算控制信号以调节炉内加热功率。
最常用的控制算法是PID控制算法，它根据温度偏差、偏差变化率和偏差累积进行控制信号计算，以实现温度的稳定控制。
3.控制器：选择合适的控制器用于执行控制算法并输出控制信号。
控制器需要具有快速的计算能力和稳定的控制性能。
常见的控制器类型包括单片机、PLC和工业控制计算机。
4.加热装置：选择合适的加热装置用于向电加热炉提供能量。
常见的加热装置包括电阻丝、电加热器和感应加热器。
加热装置需要能够根据控制信号调节加热功率，并具有可靠的性能。
5.温度控制系统的安全保护：设计温度控制系统需要考虑安全保护措施，以防止温度过高造成设备事故和人身伤害。
常见的安全保护措施包括过温保护、短路保护和漏电保护等。
在电加热炉温度控制系统的设计过程中，需要进行系统建模和参数调节。
系统建模是将电加热炉、加热装置和温度传感器等组成部分抽象为数学模型，以进行控制算法的设计和仿真验证。
参数调节是根据实际工艺要求对控制算法参数进行调整，以达到良好的控制性能。
最后，电加热炉温度控制系统的设计需要考虑实际应用情况和要求。
不同的工艺要求和生产环境可能需要不同的控制精度和性能需求，因此需要根据实际情况进行设计定制。
在总结上述内容后，设计电加热炉温度控制系统需要考虑温度传感器、控制算法、控制器、加热装置和安全保护等方面。
系统建模和参数调节是设计过程中的关键步骤。
根据实际应用情况和要求进行设计定制，以实现温度的稳定和精确控制。
电加热炉温度控制系统模型建立及控制算法
电加热炉温度控制系统模型建立及控制算法一、电加热炉温度控制系统模型建立1.电加热元件电加热元件是实现加热过程的关键组件，通过电流通过电加热元件时会产生热量，从而提高电加热炉的温度。
通常采用的电加热元件有电阻丝或者电加热器。
2.温度传感器温度传感器用于实时检测电加热炉的温度，常见的温度传感器有热电偶、热敏电阻等。
传感器将温度信号转换为电信号并输出给控制器。
3.控制器控制器是温度控制系统的核心部分，通过对电加热元件的控制，实现对炉温的控制。
常见的控制器有PID控制器、模糊控制器、自适应控制器等。
控制器根据输入的温度信号和设定值进行比较并产生控制信号，然后将控制信号送至电加热元件。
4.反馈装置反馈装置用于实时反馈炉温信息给控制器，以便控制器能够根据反馈信息进行调整，从而实现温度的稳定控制。
典型的反馈装置有温度传感器、红外线测温仪等。
二、控制算法1.PID控制算法PID控制器是最常用的控制算法之一，其通过比例、积分和微分三个部分组合来实现对温度的控制。
PID控制器的控制信号计算公式如下：u(t) = Kp * e(t) + Ki * ∑e(t)dt + Kd * de(t)/dt其中，u(t)为控制信号，Kp、Ki、Kd分别为比例、积分和微分系数，e(t)为偏差，de(t)/dt为偏差的变化率。
2.模糊控制算法模糊控制算法通过模糊集合、模糊规则和模糊推理来实现对温度的控制。
基本的模糊控制算法包含模糊化、模糊规则的建立、模糊推理和解模糊化四个步骤。
3.自适应控制算法自适应控制算法通过对系统模型的实时辨识和参数的自动调整，实现对温度的自适应控制。
自适应控制算法常见的有模型参考自适应控制、最小均方自适应控制等。
三、总结电加热炉温度控制系统模型的建立包括电加热元件、温度传感器、控制器和反馈装置四个主要组成部分。
常用的控制算法有PID控制算法、模糊控制算法和自适应控制算法。
通过合理选择控制系统的组成部分和控制算法，并根据实际需求进行参数调整和优化，可以有效实现对电加热炉温度的稳定控制。
加热炉温度串级控制系统设计
加热炉温度串级控制系统设计引言：加热炉是工业生产中常用的设备之一，用于加热物体到目标温度。
为了确保加热炉的温度能够稳定地达到所需温度并且尽量减小温度误差，本文将就一种串级控制系统的设计进行阐述。
串式控制系统使用了两组控制器，一个主控制器 (Master Controller) 和一个从控制器 (Slave Controller)，通过对系统的不同层次进行控制，实现了温度的快速、准确地调节。
本文将针对主控制器和从控制器的设计进行详细说明。
一、主控制器设计：主控制器的作用是通过对从控制器的输出进行调节，以实现加热炉温度的稳定。
主控制器采用PID控制算法，其中P代表比例控制，I代表积分控制，D代表微分控制。
PID控制算法充分考虑了温度调节系统的动态和静态特性，并能够在不同的工作条件下自动调整参数，以保证系统的稳定性和快速响应。
在主控制器设计中，首先需要确定温度传感器的位置，将温度传感器安装在加热炉的合适位置，以获取准确的温度信息。
接下来，需要对主控制器的参数进行设置。
主控制器的参数设置对系统的稳定性和响应时间有着重要影响。
在设置主控制器的参数时，可以采用经验法或者试探法。
经验法是根据历史数据和经验对主控制器参数进行初始化，然后通过不断实际运行和调节参数，直到系统达到理想状态。
试探法则是在实际运行过程中，逐步调节参数，观察系统响应并作出相应调整。
两种方法都可以达到主控制器参数的最优化，但试探法的调试过程可能会相对较长。
二、从控制器设计：从控制器的作用是根据主控制器的输出对加热炉的加热功率进行调节。
从控制器也采用PID控制算法来实现。
从控制器的设计需要考虑如下因素：1.从控制器对主控制器的输出进行调节，以实现稳定的加热功率控制。
根据实际需要和经验，设置从控制器的参数，使得从控制器能够快速、准确地响应主控制器的输出。
2. 考虑到加热炉的动态特性，可以利用先进的控制算法，如模型预测控制 (Model Predictive Control)等，将从控制器的参数调整为非线性和时变的。
电加热炉温度控制系统的设计
电加热炉温度控制系统的设计1. 本文概述随着现代工业的快速发展，电加热炉在许多工业生产领域扮演着至关重要的角色。
电加热炉的温度控制系统，作为其核心部分，直接关系到生产效率和产品质量。
本文旨在设计并实现一种高效、精确的电加热炉温度控制系统，以满足现代工业生产中对温度控制精度和稳定性的高要求。
本文首先对电加热炉温度控制系统的需求进行了详细分析，明确了系统设计的目标和性能指标。
接着，本文对现有的温度控制技术进行了全面的综述，包括传统的PID控制方法以及先进的智能控制策略。
在此基础上，本文提出了一种结合PID控制和模糊逻辑控制的新型温度控制策略，以实现更优的控制效果。
本文还详细阐述了系统的硬件设计和软件实现。
在硬件设计方面，本文选择了适合的传感器、执行器和控制器，并设计了相应的电路和保护措施。
在软件实现方面，本文详细描述了控制算法的实现过程，包括数据采集、处理、控制决策和输出控制信号等环节。
本文通过实验验证了所设计温度控制系统的性能。
实验结果表明，本文提出的温度控制系统能够实现快速、准确的温度控制，且具有较好的鲁棒性和稳定性，能够满足实际工业生产的需求。
本文从理论分析到实际设计，全面探讨了一种适用于电加热炉的温度控制系统的设计方法。
通过结合传统和先进的控制技术，本文提出了一种高效、稳定的温度控制策略，为提高电加热炉的温度控制性能提供了新的思路和实践参考。
2. 电加热炉的基本原理与构造电加热炉作为一种高效、清洁且精准的热能产生设备，其工作原理基于电磁感应和电阻加热两种基本方式，而构造则包括电源系统、加热元件、温控系统、隔热保温结构以及安全防护装置等关键组成部分。
电磁感应加热：在特定类型的电加热炉中，尤其是应用于金属工件加热的场合，电磁感应加热原理占据主导地位。
这种加热方式利用高频交流电通过感应线圈产生交变磁场，当金属工件置于该磁场中时，由于电磁感应现象，会在工件内部产生涡电流（又称涡流）。
涡电流在工件内部形成闭合回路，并依据焦耳定律产生热量，即电流通过电阻时产生的热效应。
加热炉温度串级控制系统
加热炉温度串级控制系统首先，我们需要设计主控制器。
主控制器主要控制主燃料供给。
我们可以采用比例-积分-微分（PID）控制算法来设计主控制器。
PID控制器的输出是由三个部分组成的，分别是比例部分、积分部分和微分部分。
比例部分通过计算设定值与实际值之间的差异来产生控制输出，积分部分通过对偏差的积分来产生控制输出，微分部分通过对偏差变化率的微分来产生控制输出。
为了设计主控制器，我们首先需要确定PID控制器的参数。
这可以通过试验和经验来确定。
接下来，我们需要设计从控制器。
从控制器主要控制辅助燃料供给。
从控制器的设计原理与主控制器相似，也可以采用PID控制算法。
然而，由于从控制环的响应速度通常比主控制环慢，从控制器的参数可能需要进行调整。
设计从控制器时，我们需要考虑主控制器和从控制器之间的互动。
为了避免两个控制环之间的相互影响，我们可以采用串联结构。
在串联结构中，主控制器的输出作为从控制器的输入。
这样，主控制器和从控制器之间的影响可以得到较好的隔离。
另外，对于加热炉温度串级控制系统，还需要考虑测量系统。
测量系统主要负责测量加热炉的温度，并将测量结果反馈给控制器。
在设计测量系统时，我们需要选择适当的传感器，并根据测量结果进行合理的滤波处理，以减小测量误差和噪声的影响。
最后，为了验证加热炉温度串级控制系统的性能，我们可以进行模拟和实验验证。
可以利用数学模型进行仿真，评估控制系统的性能指标，如稳态误差、超调量和响应时间等。
同时，可以在实际加热炉上进行试验，验证控制系统在实际工作条件下的稳定性和鲁棒性。
总的来说，加热炉温度串级控制系统的设计包括主控制器的设计、从控制器的设计、主控制器和从控制器之间的互动设计以及测量系统的设计。
通过合理设计和调整控制器参数，并进行模拟和实验验证，可以实现加热炉温度的精确控制，提高生产效率和产品质量。
(word完整版)加热炉温度控制系统..
第1章绪论1.1 综述在人类的生活环境中，温度扮演着极其重要的角色。
温度是工业生产中常见的工艺参数之一，任何物理变化和化学反应过程都与温度密切相关，因此温度控制是生产自动化的重要任务。
对于不同生产情况和工艺要求下的温度控制，所采用的加热方式，燃料，控制方案也有所不同。
无论你生活在哪里，从事什么工作，无时无刻不在与温度打着交道。
自18世纪工业革命以来,工业发展对是否能掌握温度有着绝对的联系。
在冶金、钢铁、石化、水泥、玻璃、医药等等行业，可以说几乎80%的工业部门都不得不考虑着温度的因素.在现代化的工业生产中,电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数.例如：在冶金工业、化工生产、电力工程、造纸行业、机械制造和食品加工等诸多领域中,人们都需要对各类加热炉、热处理炉、反应炉和锅炉中的温度进行检测和控制。
1.2 加热炉温度控制系统的研究现状随着新技术的不断开发与应用，近年来单片机发展十分迅速，一个以微机应用为主的新技术革命浪潮正在蓬勃兴起，单片机的应用已经渗透到电力、冶金、化工、建材、机械、食品、石油等各个行业。
单片机温度控制系统是数控系统的一个简单应用，在冶金、化工、建材、机械、食品、石油等各类工业中,广泛使用于加热炉、热处理炉、反应炉等.温度是工业对象中的一个重要的被控参数。
由于炉子的种类不同，因而所使用的燃料和加热方法也不同，例如煤气、天然气、油、电等；由于工艺不同，所需要的温度高低不同,因而所采用的测温元件和测温方法也不同;产品工艺不同，控制温度的精度也不同，因而对数据采集的精度和所采用的控制算法也不同。
传统的温度采集方法不仅费时费力，而且精度差,单片机的出现使得温度的采集和数据处理问题能够得到很好的解决。
不仅如此，传统的控制方式不能满足高精度，高速度的控制要求，如温度控制表温度接触器，其主要缺点是温度波动范围大，由于它主要通过控制接触器的通断时间比例来达到改变加热功率的目的，受仪表本身误差和交流接触器的寿命限制，通断频率很低。
基于大林算法电加热炉温度控制系统设计
基于大林算法电加热炉温度控制系统设计引言：随着工业自动化的不断发展，电加热炉在许多工业生产中扮演着重要的角色。
电加热炉温度控制系统的设计与优化对于提高生产效率、产品质量和节能减排具有重要意义。
本文将介绍基于大林算法的电加热炉温度控制系统设计，并探讨其在实际应用中的优势与不足。
一、大林算法概述大林算法是一种智能优化算法，主要用于求解复杂优化问题。
其核心思想是通过模拟大自然中生物种群的进化过程，通过不断迭代求解最优解。
大林算法具有全局搜索能力强、收敛速度快等优点，被广泛应用于温度控制、优化设计等领域。
二、电加热炉温度控制系统设计1. 系统结构电加热炉温度控制系统主要由温度传感器、控制器和执行器组成。
温度传感器用于实时感知炉内温度，控制器根据传感器信号进行温度调节，执行器则负责实际控制电加热炉的加热功率。
2. 大林算法设计原理在电加热炉温度控制系统中，大林算法主要应用于控制器的参数优化。
通过不断迭代求解最优参数，使控制器能够更准确地响应温度变化，并实现温度稳定控制。
3. 系统设计步骤（1）收集数据：首先需要收集电加热炉的温度数据，包括温度变化趋势、运行状态等信息，作为大林算法的输入。
（2）算法参数设置：根据具体应用需求，设置大林算法的参数，包括种群大小、迭代次数等。
（3）初始化种群：随机生成一定数量的控制器参数组成的种群，作为大林算法的初始解。
（4）适应度评估：根据温度控制效果对每个个体进行适应度评估，评估指标可以是温度稳定性、响应时间等。
（5）选择操作：根据适应度评估结果，选择优秀的个体作为下一代种群的父代。
（6）交叉和变异：通过交叉和变异操作，生成新的个体，以增加种群的多样性。
（7）迭代更新：重复进行适应度评估、选择操作、交叉和变异等步骤，直到达到设定的迭代次数。
（8）最优解选择：根据适应度评估结果选择最优解作为控制器的参数，实现温度控制系统的优化设计。
三、优势与不足1. 优势：（1）全局搜索能力强：大林算法具有全局搜索能力，能够找到全局最优解，提高了温度控制系统的控制精度。
加热窑炉温度控制系统设计图
图
号
3 共6张
第3张
青海大学昆仑学院 自动化 2008 级 （1） 班
固态继电器输出电路
温度信号 AD 转换电路图 固态继电器输出电路 设 绘 审 计 图 核
温度信号 AD 转换电路图
时间：2011-12-9 乔顺龙 乔顺龙
图
号
4 共6张
第4张
青海大学昆仑学院 自动化 2008 级（1）班
固态继电器 SSR 内部结构电路 键盘电路、声光报警电路 设 绘 审 计 图 核
编制
自控设备表
校核 审核 数量 2 1 1 2 安装地点 出口、炉膛 控制室 单片机与热电阻间 温度检测显示
图号：001 第1张 操作条件
学号：0853505015 共1张 备注
驱动信号适当
加热窑炉出口温度控制系统
加热窑炉出口温度串级控制系统
加热炉出口温度、串级控制系统图 设 绘 审 计 图 核
时间：2011-12-9 乔顺龙 乔顺龙
图
号
1 共6张
第1张
青海大学昆仑学院 自动化 2008 级 （1） 班
系统供电电源电路原理图 设 绘 审 计 图 核
时间：2011-12-9 乔顺龙 乔顺龙
图
号
2 共6张
第2张
青海大学昆仑学院 自动化 2008 级 （1） 班
温度测量信号处理电路 设 绘 审 计 图 核
时间：2011-12-9 乔顺龙 乔顺龙
工程名称 设计单位 序 01 02 03 04 号 设计项目 设计阶段 仪表位号 01 02 03 04
加热窑炉温度控制系统 加热窑炉温度控制系统 施工设计 检测点名称 炉膛温度、出口温度 数据处理及控制 热电阻接出的信号 仪表名称及规格 热电阻 单片机最小系统 模数转换器 仪表 型号 PT100 AT89S51 ADC0809 DDZIII 型
电加热炉温度控制系统设计方案
电加热炉温度控制系统设计方案1.系统概述2.系统组成2.1温度传感器：用于实时感知炉内温度，并将温度信号转换成电信号进行采集。
2.2控制器：负责对温度信号进行处理和判断，并生成相应的控制信号。
2.3加热功率调节器：根据控制信号调整电加热炉的加热功率。
2.4人机界面：为操作人员提供温度设定、显示和报警等功能。
2.5电源和电路保护装置：为电加热炉提供稳定的电源和安全的电路保护。
3.控制原理电加热炉温度控制系统采用了闭环控制的原理，即通过与实际温度进行比较，调整加热功率来实现温度的控制。
控制器根据实际温度和设定温度之间的偏差，产生相应的控制信号，通过加热功率调节器对电加热炉的加热功率进行调整，使实际温度逐渐接近设定温度，并保持在一定范围内。
4.系统算法4.1温度传感器采集到的温度信号经过模数转换，转换成数字信号输入到控制器。
4.2控制器对传感器采集到的温度信号进行处理和判断，计算出温度偏差。
4.3控制器根据温度偏差通过PID控制算法产生相应的控制信号，控制信号的大小决定了加热功率的调整幅度。
4.4控制信号经过加热功率调节器进行放大和整流，并驱动电加热炉进行相应的加热功率调整。
4.5加热功率调整会导致炉内温度变化，温度变化会反过来影响温度传感器采集到的温度信号，形成一个闭环控制的循环过程。
5.人机界面5.1人机界面通过触摸屏或按钮等形式，提供温度设定、显示和报警等功能。
5.2操作人员可以通过人机界面设置所需的温度设定值。
5.3人机界面会显示当前的实际温度，并根据温度偏差的大小显示相应的报警信号。
5.4人机界面可以设定温度上下限，当温度超出设定范围时自动报警。
6.电源和电路保护装置6.1在电加热炉温度控制系统中，电源提供稳定的电压和电流给电路运行。
6.2为了确保系统的安全运行，在电路中设置过流保护、过压保护、欠压保护等电路保护装置。
6.3当发生过流、过压或欠压等异常情况时，电路保护装置会立即切断电源，以保护电路和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过程控制系统课程设计设计题目加热炉温度控制系统学生姓名专业班级自动化学号指导老师2010年12月31日目录第1章设计的目的和意义 (2)第2章控制系统工艺流程及控制要求 (2)2.1 生产工艺介绍2.2 控制要求第3章总体设计方案 (3)3.1 系统控制方案3.2 系统结构和控制流程图第4章控制系统设计 (5)4.1 系统控制参数确定4.2 PID调节器设计第5章控制仪表的选型和配置 (7)5.1 检测元件5.2 变送器5.3 调节器5.4 执行器第6章系统控制接线图 (13)第7章元件清单 (13)第8章收获和体会 (14)参考文献第1章设计的目的和意义电加热炉被广泛应用于工业生产和科学研究中。
由于这类对象使用方便，可以通过调节输出功率来控制温度，进而得到较好的控制性能，故在冶金、机械、化工等领域中得到了广泛的应用。
在一些工业过程控制中,工业加热炉是关键部件,炉温控制精度及其工作稳定性已成为产品质量的决定性因素。
对于工业控制过程,PID 调节器具有原理简单、使用方便、稳定可靠、无静差等优点,因此在控制理论和技术飞跃发展的今天,它在工业控制领域仍具有强大的生命力。
在产品的工艺加工过程中，温度有时对产品质量的影响很大，温度检测和控制是十分重要的，这就需要对加热介质的温度进行连续的测量和控制。
在冶金工业中，加热炉内的温度控制直接关系到所冶炼金属的产品质量的好坏，温度控制不好，将给企业带来不可弥补的损失。
为此，可靠的温度的监控在工业中是十分必要的。
这里，给出了一种简单的温度控制系统的实现方案。
第2章控制系统工艺流程及控制要求2.1 生产工艺介绍加热炉是石油化工、发电等工业过程必不可少的重要动力设备，它所产生的高压蒸汽既可作为驱动透平的动力源，又可作为精馏、干燥、反应、加热等过程的热源。
随着工业生产规模的不断扩大，作为动力和热源的过滤，也向着大容量、高参数、高效率的方向发展。
加热炉设备根据用途、燃料性质、压力高低等有多种类型和称呼，工艺流程多种多样，常用的加热炉设备的蒸汽发生系统是由给水泵、给水控制阀、省煤器、汽包及循环管等组成。
本加热炉环节中，燃料与空气按照一定比例送入加热炉燃烧室燃烧，生成的热量传递给物料。
物料被加热后，温度达到生产要求后，进入下一个工艺环节。
加热炉设备主要工艺流程图如图2-1所示。
图2-1 加热炉设备主要工艺流程图2.2 控制要求加热炉设备的控制任务是根据生产负荷的需要，供应热量，同时要使加热炉在安全、经济的条件下运行。
按照这些控制要求，加热炉设备将有主要的控制要求：加热炉燃烧系统的控制方案要满足燃烧所产生的热量，适应物料负荷的需要，保证燃烧的经济型和加热炉的安全运行，使物料温度与燃料流量相适应，保持物料出口温度在一定范围内。
第3章总体设计方案3.1 系统控制方案随着控制理论的发展，越来越多的智能控制技术，如自适应控制、模型预测控制、模糊控制、神经网络等，被引入到加热炉温度控制中，改善和提高控制系统的控制品质。
本加热炉温度控制系统较为简单，故采用数字PID算法作为系统的控制算法。
采用PID调节器组成的PID自动控制系统调节炉温。
PID调节器的比例调节, 可产生强大的稳定作用; 积分调节可消除静差; 微分调节可加速过滤过程, 克服因积分作用而引起的滞后。
控制系统通过温度检测元件不断的读取物料出口温度，经过温度变送器转换后接入调节器，调节器将给定温度与测得的温度进行比较得出偏差值，然后经PID算法给出输出信号，执行器接收调节器发来的信号后，根据信号调节阀门开度，进而控制燃料流量，改变物料出口温度，实现对物料出口温度的控制。
本加热炉温度控制系统采用单回路控制方案，即可实现控制要求。
在运行过程中，当物料出口温度受干扰影响改变时，温度检测元件测得的模拟信号也会发生对应的改变，该信号经过变送器转换后变成调节器可分析的数字信号，进入调节器，将变动后的信号再与给定相比较，得出对应偏差信号，经PID算法计算后输出，通过执行器调节燃料流量，不断重复以上过程，直至物料出口温度接近给定，处于允许范围内，且达到稳定。
由此消除干扰的影响，实现温度的控制要求。
3.2 系统结构和控制流程图根据控制要求和控制方案设计的加热炉温控制系统结构如图3-1所示, 该系统主要由调节对象(加热炉)、检测元件(测温仪表)、变送器、调节器和执行器等5个部分组成, 构成单回路负反馈温度系统。
其中显示器是可选接次要器件，故用虚线表示；θ为物料出口温度，Qg为燃料流量。
箭头方向为信号流动方向，温度信号由检测元件进入控制系统，经过一系列器件和运算后，由执行器改变燃料流量，进而实现温度控制。
图3-1 加热炉温度控制系统结构图根据控制要求和结构图绘制得加热炉温度控制系统整体控制流程图如下图所示：图3-2 加热炉温度控制系统整体控制流程图其中，调节器采用数字PID算法，Qg为燃料流量，θ为物料出口温度，加热炉作为控制对象。
第4章控制系统设计4.1 系统控制参数确定4.1.1 被控参数选择单回路控制系统选择被控参数时要遵循以下原则：在条件许可的情况下，首先应尽量选择能直接反应控制目的的参数为被控参数；其次要选择与控制目的有某种单值对应关系的间接单数作为被控参数；所选的被控参数必须有足够的变化灵敏度。
综合以上原则，在本系统中选择物料的出口温度θ作为被控参数。
该参数可直接反应控制目的。
4.1.2 控制参数选择工业过程的输入变量有两类：控制变量和扰动变量。
其中，干扰时客观存在的，它是影响系统平稳操作的因素，而操纵变量是克服干扰的影响，使控制系统重新稳定运行的因素。
而控制参数选择的基本原则为：① 选择对所选定的被控变量影响较大的输入变量作为控制参数；② 在以上前提下，选择变化范围较大的输入变量作为控制参数，以便易于控制；③ 在①的基础上选择对被控变量作用效应较快的输入变量作为控制参数，使控制系统响应较快；综合以上原则，选择燃料的流量Qg 量作为控制参数。
4.2 PID 调节器设计对温度的控制算法, 采用技术成熟的PID 算法, 对于时间常数比较大的系统来说, 其近似于连续变化, 因此用数字PID 完全可以得到比较好的控制效果。
简单的比例调节器能够反应很快, 但不能完全消除静差, 控制不精确, 为了消除比例调节器中残存的静差, 在比例调节器的基础上加入积分调节器, 积分器的输出值大小取决于对误差的累积结果, 在差不变的情况下, 积分器还在输出直到误差为零, 因此加入积分调节器相当于能自动调节控制常量, 消除静差, 使系统趋于稳定。
积分器虽然能消除静差, 但使系统响应速度变慢。
进一步改进调节器的方法是通过检测信号的变化率来预报误差, 并对误差的变化作出响应, 于是在PI 调节器的基础上再加上微分调节器, 组成比例、积分、微分( PID)调节器, 微分调节器的加入将有助于减小超调, 克服振荡, 使系统趋于稳定, 同时加快了系统的稳定速度,缩短调整时间, 从而改善了系统的动态性能, 其控制规律的微分方程为:)1(Y P dtdX T Xdt T X K D I ++=⎰ 传递函数为： )11()(G s T s T K s D I P ++= 用PID 控制算法实现加热炉温度控制是这样一个反馈过程: 比较实际物料出口温度和设定温度得到偏差, 通过对偏差的处理获得控制信号, 再去调节加热炉的燃料流量, 从而实现对炉温的控制, 由于加热炉一般都是下一阶段对象和带纯滞后的一阶对象, 所以式中Kp 、K d 和K i 的选择取决于加热炉的响应特性和实际经验。
第5章控制仪表的选型和配置5.1 检测元件温度的测量方式有接触式测温和非接触式测温两大类。
本系统选择接触式测温元件。
其中较为常用的有热电偶、热电阻和集成温度传感器三种，本系统选择热电偶作为测温元件，其电路原理图如下图所示：图5-1 热电偶电路原理图5.2 变送器5.2.1 变送器选型本系统中的变送器用于温度信号变送，故选择温度变送器。
其中较为常用的有模拟式温度变送器、一体化温度变送器和智能式温度变送器三种，本系统采用典型模拟式温度变送器中的DDZ-III型热电偶温度变送器，属安全火花型防暴仪表，还可以与作为检测元件的热电偶相配合，将温度信号线性的转换成统一标准信号。
变送器构成方框图如图5-2所示。
图5-2 电动III型热电偶典型模拟温度变送器构成方框图5.2.2 变送器配置本设计选用放入是KBW —1131型热电偶温度变送器。
1.主要技术参数：表5.1 热电偶温度变送器参数表2.工作原理： KBW —1131型热电偶温度变送器是由WS 热电偶温度转换模块和GF750信号隔离模块组成，见图5-3所示。
Ｖ+ 输出Ｉ/Ｖ 热电偶 -+ -24VDC图5-3 热电偶温度变送器原理框图3.端子图：名称性能 输入信号最小量程≥3mV ，最大量程<80mV 输出信号1~5VDC 或4~20mADC 负载电阻 0~500Ω精度±0.5%（量程范围大≥5mV ）±1.0%(5mV>量程≥3mV)工作条件 环境温度：5~40℃ 相对湿度：10%~75%供电电源：24V ±2.4VDC功率2WWS 温度转换模块 GF750 隔离模块图5-4 热电偶变送器接线端子图5.3 调节器5.3.1 调节器选型实现PID算法的控制仪表的主要类型大致分为电动或气动，电动I型、II型、III型，单元组合仪表或是基地是仪表等。
常用的控制仪表有电动II型、III型。
在串级控制系统中，选用的仪表不同，具体的实施方案也不同。
电动III型和电动II型仪表就其功能来说基本相同，但是其控制信号不相同，控制II型典型信号为mADC~4，此外。
III型仪20100，而电动III型仪表的典型信号为mADC~表较II型仪表操作、维护更为方便、简捷，同时III型仪表还具有完善的跟踪、保持电路，使得手动切换非常方便，随时都可以进行切换，且保证无扰动。
所以在本设计中选用电动III型仪表。
调节器的构成方框图如图5-4所示。
图5-5 电动III型调节器构成方框图作用方式选择：对于单回路控制系统，调节器正、反作用的选择要根据控制系统所包括的各个环节的情况来确定，这样只要根据被控参数与变送器放大倍数的符号及整个控制回路开环放大倍数的符号为“负”的要求，就可以确定调节器的正、反作用。
在本系统中，被控参数的放大倍数为的符号为“正”，所以调节器应选“负”作用即反作用。
5.3.2 调节器配置1.本系统采用的DDZ-III 型PID 调节器TDM-400性能指标如下表所示： 表5.2 DDZ-III 型PID 调节器性能指标2.DDZ-III 型调节器接线端子如下图所示：名称 性能 输入信号 1~5V 直流电压外给定信号 4~20mA 直流电流（输入电阻250Ω）输出信号 4~20mA 直流电流 负载电阻 250Ω~750Ω输入与给定指示 0~100%，指示误差为±1.0% 输出信号指示0~100%，指示误差为±2.5%整定参数 （F=1情况下）比例带Xp=2~500%连续可调，最大值刻度误差±2.5%；积分时间Ti 有两档0.01~2.5分与0.1~25分。
