往复活塞式压缩机性能测定实验
往复活塞式压缩机性能测定实验
往复活塞式压缩机性能测定实验在工业生产和家庭生活中，活塞式压缩机扮演着非常重要的角色。
它们被广泛应用于制冷、空调、压缩空气等领域，为我们提供了舒适的环境和高效能的工作条件。
然而，为了确保这些压缩机工作的稳定性和性能的可靠性，进行性能测定实验是必不可少的。
为了了解往复活塞式压缩机的性能特点和工作参数，我们需要进行一系列的实验来验证其性能。
首先，我们可以进行压缩比和容积比实验。
在这个实验中，通过测量进气口和排气口的压力，我们可以计算出活塞在压缩过程中所做的功。
同时，我们还可以测量压缩过程中的温度变化，以评估压缩机的换热性能。
除了压缩比和容积比实验，我们还可以进行能力试验和效能试验。
能力试验是指通过测量压缩机的输出功率和输入功率来评估其工作能力。
输入功率可以通过测量压缩机的电流和电压来计算得出，输出功率可以通过测量压缩机输出的功率来得到。
效能试验则是通过测量压缩机的排气温度和容积流量来评估其能量转化效率。
在所有这些实验中，测量的准确性是非常重要的。
为了保证结果的准确性，我们应该选择合适的测量仪器，并根据实验原理和步骤进行操作。
同时，我们还需要预先做好实验条件的控制，如保持恒定的气体质量和温度等。
只有在严格的实验条件下进行实验，才能得到准确可靠的结果。
除了以上的实验，我们还可以对活塞式压缩机进行噪音测试和振动测试。
噪音测试可以通过测量压缩机产生的噪音级来评估其声音水平。
振动测试则可以通过测量压缩机产生的振动强度来评估其振动情况。
这些测试可以帮助我们评估压缩机在工作过程中的稳定性和可靠性。
总之，进行往复活塞式压缩机性能测定实验对于确保压缩机工作的稳定性和性能的可靠性非常重要。
通过这些实验，我们可以深入了解活塞式压缩机的工作原理和性能特点，为产品的研发和应用提供依据。
同时，通过实验结果的分析和比较，我们可以进一步改进压缩机的设计和制造工艺，提高其效能和可靠性。
压缩机性能实验指导书
活塞式压缩机性能实验台实验指导书重庆科技学院机械设计制造教研室2010.3活塞式压缩机性能实验实验指导书一、实验目的1. 了解活塞式压气机的工作原理及构造，理解压气机的几个性能参数的意义。
2. 熟悉用微机测定压气机工作过程的方法，采集并显示压气机的示功图。
3. 根据测定结果，确定压气机的耗功W C、耗功率P、多变压缩指数m、容积效率ηv 等性能参数，或用面积仪测出示功图的有关面积并用直尺量出有关线段的长度，也可得出压气机的上述性能参数。
二、实验原理本活塞式压缩机性能实验台，采用传感器技术，在微机控制下采集处理数据，绘制压缩机的示功图，并据此进行压缩机性能指标的计算和热力过程的分析，以加深对压缩机热力学原理的理解，提高运用微机对实验压缩机进行性能分析的能力。
通过该实验能加深学生对压缩机工作过程的理解。
压气机的工作过程可以用示功图表示，示功图反映的就是气缸中的气体压力随体积变化的情况。
本实验的核心就是用现代测试技术测定实际压气机的示功图。
实验中采用压力传感器测试气缸中的压力，用接近开关确定压气机活塞的位置。
当实验系统正常运行后，接近开关产生一个脉冲信号，数据采集板在该脉冲信号的激励下，以预定的频率采集压力信号，下一个脉冲信号产生时，计算机中断压力信号的采集并将采集数据存盘。
显然，接近开关两次脉冲信号之间的时间间隔刚好对应活塞在气缸中往返运行一次(一个周期)，这期间压气机完成了膨胀、吸气、压缩及排气四个过程。
实验测量得到压气机示功图后，根据工程热力学原理，可进一步确定压气机的多变指数和容积效率等参数。
另外，通过调节储气罐上的节气阀的开度，以改变压气机排气压力实现变工况测量。
三、实验装置实验装置简图如图1所示，主要由YQJ-V型活塞式空气压缩机(包括压气机本体、电动机、储气罐及节气阀等)和测试系统（包括压力传感器、磁电脉冲传感器、A/D采集板和计算机等）组成。
系统总面貌如图2所示。
为了获得压气机工作过程的封闭示功图，对压气机气缸缸体、缸盖、飞轮等进行了改造，通过特殊设计的接头将气缸中的瞬时压力直接引出到压力传感器。
活塞式压缩机间隙和磨损量检测报告
活塞式压缩机间隙和磨损量检测报告一、检测方法1.外观检查：通过观察活塞和缸体的外观，可以初步判断是否存在明显的磨损或损坏。
如活塞或缸体表面出现划痕、凹陷等情况，可能表示存在间隙或磨损问题。
2.测量间隙：使用游标卡尺或其他测量工具，测量活塞与缸体之间的间隙。
具体方法是将活塞从缸体内取出，清洁干净后，将游标卡尺放入缸体内同时观察最大和最小间隙，并记录下来。
一般来说，活塞与缸体之间的间隙应在规定的范围内。
3.摩擦力测量：使用力传感器或扭力传感器，测量活塞在运行时的摩擦力。
通过与标准值进行比较，可以了解活塞与缸体之间的摩擦情况。
摩擦力过大可能表示存在严重的磨损问题。
4.油膜厚度测量：使用光学显微镜等设备，观察活塞与缸体之间的油膜厚度。
油膜厚度越大，表示摩擦越小，活塞与缸体之间的间隙越小。
二、检测结果经过上述检测方法，我们得到了活塞式压缩机间隙和磨损量的检测结果。
具体如下：1.外观检查：活塞和缸体的外观均未发现明显的磨损或损坏情况。
2. 测量间隙：测量结果显示，活塞与缸体之间的最大间隙为0.02mm，最小间隙为0.01mm，均在规定的范围内。
3.摩擦力测量：摩擦力的测量结果为10N，与标准值相符合，说明活塞与缸体之间的摩擦情况较好。
4. 油膜厚度测量：油膜厚度测量结果显示，活塞与缸体之间的油膜厚度为0.05mm，表明活塞与缸体之间的间隙较小。
综上所述，通过对活塞式压缩机间隙和磨损量的检测，我们得出的结论是活塞与缸体之间的间隙和磨损量均在规定的范围内，表明该压缩机的性能和寿命较好。
但是，为了保证持久的使用，建议定期对活塞与缸体之间的间隙和磨损量进行检测，并根据检测结果进行必要的维护和修理。
活塞式压缩机性能实验报告
活塞式压缩机性能实验报告1. 引言活塞式压缩机是一种常见的压缩机类型，广泛应用于许多工业领域。
本实验旨在对活塞式压缩机的性能进行测试和分析，以评估其压缩效率和能耗。
2. 实验目的本实验的主要目的是：•测试活塞式压缩机的压缩效率。
•测量并分析活塞式压缩机的能耗。
•分析不同工况下活塞式压缩机的性能指标。
3. 实验装置和方法3.1 实验装置本实验所使用的装置包括：•活塞式压缩机：型号为XXX，额定功率为YYY。
•压力传感器：用于测量进出口压力差。
•流量计：用于测量进出口气体流量。
•温度传感器：用于测量进出口气体温度。
3.2 实验方法步骤1：准备工作1.将活塞式压缩机连接到实验装置上。
2.确保所有传感器连接正确并工作正常。
步骤2：测量进出口压力差1.打开活塞式压缩机，并记录稳定运行后的进出口压力差。
步骤3：测量进出口气体流量1.打开活塞式压缩机，并记录稳定运行后的进出口气体流量。
步骤4：测量进出口气体温度1.打开活塞式压缩机，并记录稳定运行后的进出口气体温度。
4. 实验结果与分析4.1 压力差测量结果根据实验数据，进出口压力差为XXX。
4.2 气体流量测量结果根据实验数据，进出口气体流量为XXX。
4.3 气体温度测量结果根据实验数据，进出口气体温度为XXX。
5. 结论根据实验结果和分析，我们得出以下结论：•活塞式压缩机在本实验条件下的压缩效率为XXX。
•活塞式压缩机在本实验条件下的能耗为XXX。
•不同工况下，活塞式压缩机的性能指标可能会有所变化。
6. 参考文献[参考文献1] [参考文献2]以上是本次活塞式压缩机性能实验的报告，通过对实验装置的测量和分析，我们对活塞式压缩机的性能有了更深入的了解。
希望本实验可以为活塞式压缩机的应用和优化提供一定的参考价值。
活塞式压缩机结构、运转及性能实验

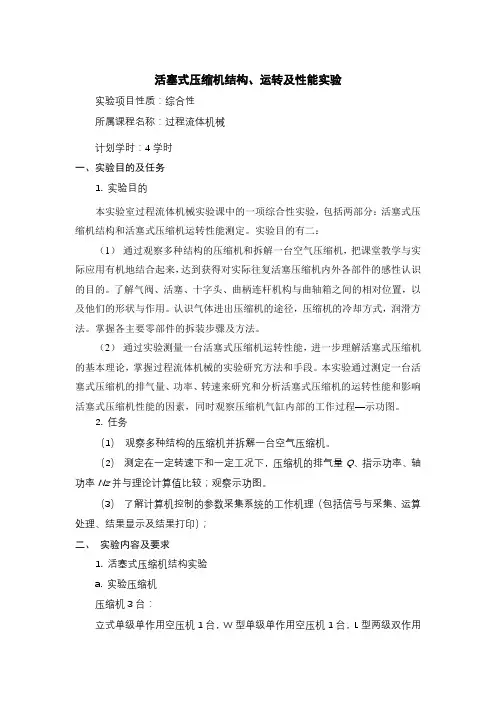

活塞式压缩机结构、运转及性能实验实验项目性质：综合性所属课程名称：过程流体机械计划学时：4学时一、实验目的及任务1. 实验目的本实验室过程流体机械实验课中的一项综合性实验，包括两部分：活塞式压缩机结构和活塞式压缩机运转性能测定。
实验目的有二：（1）通过观察多种结构的压缩机和拆解一台空气压缩机，把课堂教学与实际应用有机地结合起来，达到获得对实际往复活塞压缩机内外各部件的感性认识的目的。
了解气阀、活塞、十字头、曲柄连杆机构与曲轴箱之间的相对位置，以及他们的形状与作用。
认识气体进出压缩机的途径，压缩机的冷却方式，润滑方法。
掌握各主要零部件的拆装步骤及方法。
（2）通过实验测量一台活塞式压缩机运转性能，进一步理解活塞式压缩机的基本理论，掌握过程流体机械的实验研究方法和手段。
本实验通过测定一台活塞式压缩机的排气量、功率、转速来研究和分析活塞式压缩机的运转性能和影响活塞式压缩机性能的因素，同时观察压缩机气缸内部的工作过程—示功图。
2. 任务（1）观察多种结构的压缩机并拆解一台空气压缩机。
（2）测定在一定转速下和一定工况下，压缩机的排气量Q、指示功率、轴功率Nz并与理论计算值比较；观察示功图。
（3）了解计算机控制的参数采集系统的工作机理（包括信号与采集、运算处理、结果显示及结果打印）；二、实验内容及要求1. 活塞式压缩机结构实验a. 实验压缩机压缩机3台：立式单级单作用空压机1台，W型单级单作用空压机1台，L型两级双作用空压机（可动有机玻璃模型机）1台。
b. 压缩机的总体结构及主要零部件介绍工作机构工作机构是实现空气压缩的主要部件。
由气缸、气阀、活塞组件等组成。
气缸呈圆筒形，在气缸盖（及汽缸座）设有若干吸气阀与排气阀。
活塞由曲柄连杆机构带动在气缸中做往复运动。
L型压缩机有两个气缸，通常垂直列为一级缸，水平列为二级缸。
空气吸入一级气缸经过压缩后，进入中间冷却器降温，再进入二级气缸压缩，最后排出到输气管路供使用。
运动机构运动机构由曲轴、连杆、十字头（用于双作用压缩机，对单作用压缩机为连杆）组成，用于传递动力，将曲轴的旋转运动变成往复运动。
活塞式压缩机性能测试实验讲义
活塞式压缩机性能测试实验浙大化机研究所一、 实验目的与要求1. 通过实验对普通压缩机几个主要部件的一般结构及运转维护基本知识有初步了解。
2. 通过测绘示功图和一些数据的测量及整理，联系课堂讲课中有关压缩机的实际工作循环、功率、效率及生产能力等章节，对压缩机的基本性能有进一步的体会。
3. 通过实验中测绘示功图、计算示功图面积、测转速等，初步掌握各种传感器、变频器及转速表等的用法。
4. 通过实验中压缩机各个信号的观测，对计算机采集和处理信号有一个初步的认识。
二、 实验设备装置及流程本实验所用的压缩机是一台单级单列双作用卧式活塞式压缩机。
电动机通过皮带将动力输送到飞轮，飞轮的中心是曲轴，通过曲柄连杆机构将旋转运动转换成往复直线运动。
曲轴箱的润滑是采用“飞溅润滑”法，即靠曲柄连杆机构在润滑油中浸击而溅到各个需要润滑的摩擦面，而汽缸中的润滑是靠油杯滴漏法加入润滑油，因为是双作用压缩机，汽缸有两个吸气阀，在吸气过程中，外界气体由一根两侧公用的吸气管吸入，通过汽缸的进气阀进入汽缸。
同样在排气过程中，气体经汽缸的两个公共的排气阀，通过排气管而进到缓冲罐 (又称储气罐 )，缓冲罐顶上安装有压力表，由此可显示压缩机排气压力。
在压缩机的一侧安装有一个由飞轮带动的齿轮，由此可以测出活塞的行程及止点位置。
低压箱与缓冲罐连接，在低压箱的前端装有喷嘴，在喷嘴前有一个测温点和测压点。
我们通过测定喷嘴前温度、喷嘴前后压差、大气压强、排气压力、吸入气体温度及喷嘴直径等可计算出压缩机的排气量。
三、 实验原理及计算1. P -- V 示功图的测绘及压缩机循环指示功的计算示功图的测绘是由计算机及其测量系统完成的。
压缩机一侧的测量专用齿轮由飞轮带动，并与飞轮同步转动，齿轮上均布有 72个齿，齿旁装有传感器 1，当齿轮运转时，传感器 1会产生一系列脉冲信号。
为了测量活塞的止点位置，在齿轮侧面还贴有一金属小块，并装有相应的脉冲传感器 2，当该金属小块通过传感器 2时，产生一脉冲信号，此时活塞恰好处于外止点位置，即曲柄转角0=α。
往复压缩机性能综合测试
实验一往复压缩机性能综合测试一、实验目的1.通过实验掌握压缩机压力、温度、功率、排气量，转速等有关性能参数的测量方法。
研究空气压缩机在转速一定时各状态参数之间的相互关系，并给出压缩机在不同压力比时，压缩机的容积系数，等温效率以及轴功率的变化曲线。
2.指示图的录取方法（即气缸内变化压力的测量方法），并对录取的指示图进行分析研究，深入了解单级压缩机实际工作过程的物理本质。
利用录取的指示图计算压缩机的指示功率，压缩机的容积系数和气阀功率损失。
通过实验分析影响气量、功率的各个因素。
3.熟悉位移传感器的特性要求和使用方法，掌握气阀运动规律的测试方法；对所录取的气阀阀运动规律进行分析研究并计算提前和延后关闭角。
二、实验原理1.压缩机性能实验依据GB/T 3853-1998的附录A《一般用容积式空气压缩机性能试验》（规范性附录）的要求进行。
对于移动式小型空气压缩机，多为风冷、单级压缩，被测系统只有压缩机和储气罐，没有独立的冷却器（储气罐兼作后冷器）。
性能试验应在规定的保证工况（规定的环境压力、温度）下进行，最终测定或计算出空压机的排气压力、排气温度、标准容积流量、转速、轴功率、比功率和效率等7个指标。
为此需对整个空压机系统的多个热力学参数和机械参数进行测量。
其中空压机热力学参数包括：吸气温度、排气温度、吸气压力、排气压力、储气罐压力和出口容积流量。
有些参数需要多个测点。
其中，压力测量仪表的误差应在土0.4%以内，大气压力在土0.15%以内；吸排气温度和冷却水温度测量的绝对误差应在土02C以内，由于空压机最高排气温度不高于200E，相当于土0.1%。
2.排气量的测定我国多采用喷咀截流法测量压缩机的排气量，其测试装置和喷咀均应符合国家标准GB15478-1995的规定。
压缩机将吸入气体经压缩升压后，排入储气罐稳压，经调节阀进入低压箱降压整流，再经节流喷咀喷出，喷咀前后形成压差，压差值由压力传感器检测，喷嘴前气体温度由2个温度传感器检测取平均值，如图1-1所示。
活塞式压缩机性能实验台
活塞式压缩机性能实验台实验指导书重庆科技学院机械设计制造教研室2010.3活塞式压缩机性能实验实验指导书一、实验目的1. 了解活塞式压气机的工作原理及构造，理解压气机的几个性能参数的意义。
2. 熟悉用微机测定压气机工作过程的方法，采集并显示压气机的示功图。
3. 根据测定结果，确定压气机的耗功W C、耗功率P、多变压缩指数n、容积效率ηv 等性能参数，或用面积仪测出示功图的有关面积并用直尺量出有关线段的长度，也可得出压气机的上述性能参数。
二、实验原理本活塞式压缩机性能实验台，采用传感器技术，在微机控制下采集处理数据，绘制压缩机的示功图，并据此进行压缩机性能指标的计算和热力过程的分析，以加深对压缩机热力学原理的理解，提高运用微机对实验压缩机进行性能分析的能力。
通过该实验能加深学生对压缩机工作过程的理解。
压气机的工作过程可以用示功图表示，示功图反映的就是气缸中的气体压力随体积变化的情况。
本实验的核心就是用现代测试技术测定实际压气机的示功图。
实验中采用压力传感器测试气缸中的压力，用接近开关确定压气机活塞的位置。
当实验系统正常运行后，接近开关产生一个脉冲信号，数据采集板在该脉冲信号的激励下，以预定的频率采集压力信号，下一个脉冲信号产生时，计算机中断压力信号的采集并将采集数据存盘。
显然，接近开关两次脉冲信号之间的时间间隔刚好对应活塞在气缸中往返运行一次(一个周期)，这期间压气机完成了膨胀、吸气、压缩及排气四个过程。
实验测量得到压气机示功图后，根据工程热力学原理，可进一步确定压气机的多边指数和容积效率等参数。
另外，通过调节储气罐上的节气阀的开度，以改变压气机排气压力实现变工况测量。
三、实验装置实验装置简图如图1所示，主要由YQJ-V型活塞式空气压缩机(包括压气机本体、电动机、储气罐及节气阀等)和测试系统（包括压力传感器、磁电脉冲传感器、A/D采集板和计算机等）组成。
系统总面貌如图2所示。
为了获得压气机工作过程的封闭示功图，对压气机气缸缸体、缸盖、飞轮等进行了改造，通过特殊设计的接头将气缸中的瞬时压力直接引出到压力传感器。
压缩机能综合测试实验实验指导课件_OK
y (l1 / l2 ) * Sin()
x l1 l2 l1 *Cos() l2 *Cos(arctg
y) 1 y2
其中：l1 、l2分别为曲柄和连杆长度；y为中间变量。 L为行程长度，L=2*l1。
2021武/8/汉15 工程大学机电工程学院
压缩机性能综合测试 18
实验数据处理3
2、中矩形求积法 计算示功图面积
6. 吸入线长度L1 (mm) 7. 排气损失面积Fp（mm*100Kpa） 8. 吸气损失面积Fx（mm*100Kpa） 9. 示功图面积Fi（mm*100Kpa） 10. 示功图名义面积Fh（mm*100Kpa） 11. 平均指示压力Pi=Fi/L（100Kpa）
60
技
12. 指示功率Ni (kw)
4、几个参数（参见前图） 吸入线长度L1 (mm)：如图中L1所示。 排气损失面积Fp（mm*100Kpa）：示功图曲线超出排气压力部分
与排气标定线所围部分，如图中白色区域示功图部分。 吸气损失面积Fx（mm*100Kpa）：示功图曲线低于吸气压力部分
与吸气标定线所围部分，如图中蓝色区域示功图部分，也为吸入线L1与 示功图曲线所围部分。
实验目的
一、实验目的
1、测试往复式压缩机的示功图、主轴转速、主轴功 率，计算气缸平均指示压力、指示功率、压缩机 机械效率、气阀功率相对损失和容积系数。
2、掌握往复式压缩机示功图及轴功率、转速等常见 参数的测试及分析方法。
3、了解和分析压缩机汽缸内压力的实际变化过程， 进一步加深对压缩机工作原理的理解。
90
A l dx (Piu Pil ) xi
xi xi1 xi
i 1
其中，A为封闭示功图曲线Q所围的面积，x为活塞行程位移。
压缩机性能测试实验
压缩机性能测试实验压缩机性能测试实验报告一、实验目的本实验旨在测试压缩机的性能，包括制冷量、能效比、噪音等参数，以便评估其在实际应用中的性能表现。
通过本实验，我们希望能够为压缩机的设计和优化提供实验依据，提高其性能并降低能耗。
二、实验原理1.制冷量测试：通过测量压缩机在单位时间内对周围环境产生的热量，计算出压缩机的制冷量。
2.能效比测试：通过测量压缩机在单位时间内消耗的电能和产生的制冷量，计算出压缩机的能效比。
能效比越高，说明压缩机在单位电能下产生的制冷量越大。
3.噪音测试：通过测量压缩机运行过程中的声压级，评估其产生的噪音是否符合标准。
三、实验步骤1.准备实验设备：包括压缩机、温度传感器、功率计、声级计等。
2.搭建实验平台：将压缩机放置在稳定的支撑面上，连接温度传感器和功率计，确保测试过程中设备稳定运行。
3.开始测试：开启压缩机，记录其在单位时间内的制冷量、消耗的电能，以及产生的噪音。
4.数据分析：将实验数据整理成表格，计算压缩机的能效比和噪音水平。
5.结果讨论：分析实验数据，评估压缩机的性能表现，并提出优化建议。
四、实验结果及数据分析1.压缩机的制冷量为500W，说明它在单位时间内能够产生500W的冷量。
2.压缩机的能效比为0.714，意味着在单位电能下产生的制冷量略低于理想状态（COP=1）。
这可能是由于设备老化或设计缺陷导致的。
3.压缩机产生的噪音为65dB，符合大多数应用场景下的噪音标准。
但若在安静环境下使用，可能需要进一步降低噪音。
五、结论与建议本实验通过对压缩机的性能测试，得出以下结论：1.压缩机的制冷量表现良好，能够满足大多数应用场景的需求。
2.能效比略低于理想状态，可能存在优化空间。
建议对压缩机进行进一步的设计优化，以提高能效比。
3.噪音水平符合标准，但在安静环境下使用时可能需要降低噪音。
可以对压缩机进行降噪设计或选用低噪音压缩机。
综上所述，本实验对压缩机的性能进行了全面的测试和分析。
活塞式压缩机性能测定.
活塞式压缩机性能测定一、实验目的1学习测定活塞式压缩机排气量的基本方法，了解活塞压缩机工作性能及原理；2 按公式计算活塞式压缩机的排气量，求出公式计算值与实测值的相对误差，并根据所学知识对产生误差原因进行讨论。
3 掌握用计算机测绘示功图的基本知识、并根据示功图分析压缩机的运转情况。
4 了解计算机进行压力、温度采样的基本方法。
二、实验原理1 排气量的测定我国多采用喷咀截流法测量压缩机的排气量 , 其测试装置和喷咀均应符合国家标准。
压缩机将吸入气体经压缩升压后，排入储气罐稳压，经调节阀进入低压箱降压整流，再经节流喷咀喷出，喷咀前后形成压差，压差值由压力传感器采集，喷嘴前气体温度由温度传感器采集，压缩机转数由霍尔接近开关得到，其数据在计算机控制界面上均有显示，据公式便可计算出该运转状态下的排气量。
2 示功图的测绘通过在压缩机气缸盖上安装的压力传感器将气缸内的压力转变为微弱的电压信号，经过ADAM3016调理模块处理信号之后，通过接线端子板及一根37pin 电缆连接线与PCL －818L 数据采集板相连。
环境温度等其他参数通过相应的传感器及变送器，以相同的连接方式进入数据采集板。
皮带轮附近安装有霍尔接近开关，皮带轮与接近开关在压缩机曲轴每旋转一周开始的时候，产生一个脉冲开关信号，利用它作为开始采样的启动信号。
对应任一压力值的气缸容积可以通过简单的数学计算得到。
数学计算过程如下：假定活塞压缩机一个工作循环内取样次数为n （可由计算机来设定），则对应的第і个采样点活塞在气缸中的位移s 为()⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛α--+α-=22sin )L r (11r L cos 1r s式中α ─ 曲轴（曲柄）的转角，n360i ⋅=α（і＝0，1，2，…，n ）r ─ 曲轴（曲柄）半径，本实验 r ＝57mmL ─ 连杆长度，本实验 L ＝250mm气缸内气体容积为 V ＝A •s （A 为气缸横截面积）其中2D 4A π=，D 为活塞直径，D=153mm采用chart 绘图插件，压力值显示在纵坐标上，气缸容积／位移值显示在横坐标上，便得到了示功图曲线，同时计算机控制界面上还显示指示功率的数值。
往复活塞式压缩机性能测定实验
一、目得要求1．了解往复活塞式压缩机得结构特点；2．了解温度、压差等参数得测定方法，计算机数据采集与处理；3．掌握压缩机排气量得测定原理及方法；4．掌握压缩机示功图得测试原理、测量方法与测量过程；5．了解脉冲计数法测量转速得方法；6．掌握测试过程中，计算机得使用与测量。
单作用压缩机工作原理图二、实验仪器、设备、工具与材料往复活塞式压缩机性能测定实验验装置简图1－消音器2－喷嘴3－压力传感器4－温度传感器5－减压箱6－调节阀7－压力表8－安全阀9－稳压罐10－单向阀11－温度传感器12－压力传感器13－温度传感器14－吸入阀15－控制柜16－计算机17－接近开关18－冷却水排空阀19－进水阀20－排水管注：图中虚线为信号传输线三、实验原理与设计要求活塞式压缩机原理示意简图1．活塞压缩机排气量得测定实验得实验原理用喷嘴法测量活塞式压缩机得排气量就是目前广泛采用得一种方法。
它就是利用流体流经排气管道得喷嘴时，在喷嘴出口处形成局部收缩，从而使流速增加，经压力降低，并在喷嘴得前后产生压力差，流体得流量越大，在喷嘴前后产生得压力差就越大，两者具有一定得关系。
因此测出喷嘴前后得压力差值，就可以间接地测量气体得流量。
排气量得计算公式如下：式中：q V：压缩机得排气量，m3／min，C：喷嘴系数，根据喷嘴前后得压力差，喷嘴前气体得绝对温度，在喷嘴系数表中查取，见本实验教材；D：喷嘴直径，D=19、05mm：H：喷嘴前后得压力差，mmH20；p0：吸入气体得绝对压力，Pa；T0：压缩机吸入气体得绝对温度，K；T1：压缩机排出气体得绝对温度，K。
通过测量装置，计算机采集吸入气体温度T0、排出气体温度T1、喷嘴压差H，并由计算机已存储得喷嘴系数表，计算出喷嘴系数，用上述公式计算出排气量q V。
2．传感器得布置与安装排气量得测试需要测量出喷嘴前后得压力差、环境温度、排气温度三个参数，因此需要安装测量这三个参数得传感器。
它们得布置如图1－2所示。
活塞式压缩机性能测试实验
• •
经喷嘴节流喷出。气流在喷嘴前后形成压差，测出此压差值和喷嘴前相应温 度，即可由相关公式计算出此压差下流经喷嘴的气体量，即压缩机的排气量。 本实验中喷嘴前后的压差和喷嘴前温度分别通过压差传感器和温度传感器实 时采集，经数据采集卡进行数值转换，由计算机实时处理，显示出压缩机的 排气量。 2．实际示功图的绘制 压缩机示功图的绘制方法有机械式和电子式两种。本实验为电子式自动 测试示功图。压力传感器安装在阀板上，通过阀板上所开的孔与气缸相通， 数据采集卡对压力传感器输出的信号进行采集和转换，经计算机中的程序软 件处理，即可清楚直观地在显示屏上显示出气缸内气体压力随行程的瞬时变 化规律（p 图或p 化规律（p-s图或p-V图），即示功图。从示功图中可以直观地分析压缩机在 一个工作循环中吸气、压缩、排气、膨胀过程的变化情况，也可观察示功图 随排气压力的变化规律。
• 3．实验测试和数据采集 • (1) 第一组数据的采集 • ① 手动适当关小排气量调节主阀门，使压力基本稳定在0.2MPa，通过微 手动适当关小排气量调节主阀门，使压力基本稳定在0.2MPa，通过微 • • • • • •
调阀使压力保持在0.2MPa，待压力稳定后，开始第一组数据的采集和存储。 调阀使压力保持在0.2MPa，待压力稳定后，开始第一组数据的采集和存储。 ② 点击“运行采集”选项，运行系统，就会开始采集数据，并且示功图 点击“运行采集” 在不断的变化，显示了空气压缩机内部压力的变化。 ③ 选定一个比较好的曲线，点击“保存当前数据”选项，保存数据，并 选定一个比较好的曲线，点击“保存当前数据” 为所保存的数据命名（如：0.2MPa存储数据，或02shuji等）。如果想重现所 为所保存的数据命名（如：0.2MPa存储数据，或02shuji等）。如果想重现所 测试的曲线，可点击“打开保存记录” 测试的曲线，可点击“打开保存记录”，点击上次所命名的名字，画面上所 显示的就是当时存下的02shuji1数据曲线。 显示的就是当时存下的02shuji1数据曲线。 (2) 后续各组数据的采集 0.3MPa、0.4MPa、0.5MPa、0.6MPa各组数据的采集方式同上。 0.3MPa、0.4MPa、0.5MPa、0.6MPa各组数据的采集方式同上。 (3) 停止数据采集 采集完所需要的数据后，点击“停止运行” 采集完所需要的数据后，点击“停止运行”停止采集 (注意：不点击“停 注意：不点击“ 止运行”无法退出系统) 止运行”无法退出系统)。
(整理)往复压缩机性能综合测试
实验一往复压缩机性能综合测试一、实验目的1.通过实验掌握压缩机压力、温度、功率、排气量，转速等有关性能参数的测量方法。
研究空气压缩机在转速一定时各状态参数之间的相互关系，并给出压缩机在不同压力比时，压缩机的容积系数，等温效率以及轴功率的变化曲线。
2.指示图的录取方法（即气缸内变化压力的测量方法），并对录取的指示图进行分析研究，深入了解单级压缩机实际工作过程的物理本质。
利用录取的指示图计算压缩机的指示功率，压缩机的容积系数和气阀功率损失。
通过实验分析影响气量、功率的各个因素。
3.熟悉位移传感器的特性要求和使用方法，掌握气阀运动规律的测试方法；对所录取的气阀阀运动规律进行分析研究并计算提前和延后关闭角。
二、实验原理1.压缩机性能实验依据GB/T 3853-1998的附录A《一般用容积式空气压缩机性能试验》（规范性附录）的要求进行。
对于移动式小型空气压缩机，多为风冷、单级压缩，被测系统只有压缩机和储气罐，没有独立的冷却器（储气罐兼作后冷器）。
性能试验应在规定的保证工况（规定的环境压力、温度）下进行，最终测定或计算出空压机的排气压力、排气温度、标准容积流量、转速、轴功率、比功率和效率等7个指标。
为此需对整个空压机系统的多个热力学参数和机械参数进行测量。
其中空压机热力学参数包括：吸气温度、排气温度、吸气压力、排气压力、储气罐压力和出口容积流量。
有些参数需要多个测点。
其中，压力测量仪表的误差应在±0.4%以内，大气压力在±0.15%以内；吸排气温度和冷却水温度测量的绝对误差应在±0.2℃以内，由于空压机最高排气温度不高于200℃，相当于±0.1%。
2.排气量的测定我国多采用喷咀截流法测量压缩机的排气量，其测试装置和喷咀均应符合国家标准GB15478-1995的规定。
压缩机将吸入气体经压缩升压后，排入储气罐稳压，经调节阀进入低压箱降压整流，再经节流喷咀喷出，喷咀前后形成压差，压差值由压力传感器检测，喷嘴前气体温度由2个温度传感器检测取平均值，如图1-1所示。
活塞式压缩机实训报告
一、引言随着我国工业的快速发展，压缩机作为重要的动力设备，在各个领域得到了广泛的应用。
活塞式压缩机因其结构简单、运行可靠、维护方便等优点，成为工业生产中不可或缺的设备。
为了更好地掌握活塞式压缩机的结构、原理及操作技能，我们进行了为期两周的活塞式压缩机实训。
本文将详细记录实训过程，总结实训收获。
二、实训内容本次实训主要包括以下内容：1. 活塞式压缩机的基本结构：通过实物观察和图纸学习，了解了活塞式压缩机的各个组成部分，如气缸、活塞、连杆、曲轴、进气阀、排气阀、润滑系统等。
2. 活塞式压缩机的原理：学习了活塞式压缩机的工作原理，包括吸气、压缩、排气三个过程，以及能量转换、热力学和动力学原理。
3. 活塞式压缩机的操作与维护：掌握了活塞式压缩机的启动、运行、停机、维护等操作步骤，学习了润滑系统、冷却系统、气阀等关键部件的检查与维护方法。
4. 故障分析与排除：通过实际操作，学习了活塞式压缩机常见故障的诊断和排除方法，提高了故障分析与处理能力。
三、实训过程1. 理论学习：在实训前，我们通过查阅资料、观看视频等方式，对活塞式压缩机的基本知识进行了初步了解。
2. 实物观察：在实训过程中，我们参观了实验室中的活塞式压缩机，观察了其结构、部件及其连接方式。
3. 动手操作：在指导老师的带领下，我们进行了活塞式压缩机的实际操作，包括启动、运行、停机等步骤。
4. 故障排除：在实训过程中，我们遇到了一些故障，通过分析原因，我们成功排除了这些故障。
四、实训收获1. 理论知识：通过实训，我们对活塞式压缩机的结构、原理、操作和维护有了更加深入的了解。
2. 实践技能：通过实际操作，我们掌握了活塞式压缩机的操作技能，提高了动手能力。
3. 故障处理能力：在实训过程中，我们学会了如何诊断和排除活塞式压缩机的常见故障，提高了故障处理能力。
4. 团队协作：在实训过程中，我们学会了与他人合作，共同解决问题，提高了团队协作能力。
五、总结本次活塞式压缩机实训，使我们受益匪浅。
