贴片机结构及原理分析
自动化贴片机工作原理
自动化贴片机工作原理
自动化贴片机是一种用于贴装电子元件的设备，其工作原理是通过控制系统将电子元件从供料器送至贴片头，再精确地将元件粘贴至PCB板上。
下面是一般自动化贴片机的工作原理：
1. 图像处理：自动化贴片机首先使用高精度的摄像头对PCB
板进行图像处理，并提取出需要贴装的元件的位置和尺寸信息。
2. 运动控制：根据图像处理结果，自动化贴片机控制系统会计算出每个元件的精确位置，并通过准确的运动控制来将贴片头移动到相应的位置。
3. 供料器供料：自动化贴片机的供料器会将元件从元件库中选取出来，并将其放置在贴片头上。
供料器通常有多个通道，每个通道可以供应不同类型的元件。
4. 贴片：贴片头在准确的位置后，将元件从供料器上拾取并精确地贴到PCB板上的相应位置。
贴片头通常会使用吸真空的
方式固定元件，并在必要时使用热力或紫外线固化胶水。
5. 检测校正：在贴片过程中，自动化贴片机会不断检测和校正操作，以确保贴片的准确性和质量。
这可能涉及到重新调整贴片头的位置、调整吸真空力度或更换供料器等。
6. 输出产品：完成贴片后，PCB板上的元件已经成功贴装完
成。
将贴片后的产品从贴片机上取下，准备进一步的焊接和组装工艺。
需要注意的是，不同型号的自动化贴片机可能会有一些细微的差别，但基本的工作原理是类似的。
此外，自动化贴片机的工作速度、精度和适用的元件尺寸范围等也会因具体的设备而有所不同。
贴片机的技术和原理
贴片机的技术和原理贴片机是一种用于电子产品生产中的自动化设备，其主要功能是将电子元器件精确地贴装在电路板上。
贴片机的技术和原理涉及到多个方面，包括机械结构、图像处理、自动控制等。
一、机械结构贴片机的机械结构是实现元器件精确贴装的基础。
通常，贴片机由进料装置、传送装置、贴装头、图像识别系统和控制系统等组成。
1. 进料装置：进料装置用于将元器件从供料器中取出并送入传送装置。
常见的进料装置有震盘供料器和带轮供料器等。
2. 传送装置：传送装置用于将元器件从进料装置运送到贴装头的位置。
传送装置通常采用传送带或者线性导轨等方式。
3. 贴装头：贴装头是贴片机的核心部件，负责将元器件精确地贴装在电路板上。
贴装头通常包括吸嘴、吸嘴更换装置和吸嘴控制装置等。
4. 图像识别系统：图像识别系统用于对电路板上的位置标记或图案进行识别，以确定元器件的贴装位置。
常见的图像识别技术包括CCD摄像头和光源等。
5. 控制系统：控制系统是贴片机的核心，用于控制整个贴装过程。
控制系统通常包括运动控制、图像处理和数据处理等模块。
二、图像处理贴片机的图像处理技术主要用于元器件的识别和定位。
在贴装过程中，贴片机通过拍摄电路板上的位置标记或图案，利用图像处理算法来识别元器件的贴装位置。
1. 图像采集：贴片机通过CCD摄像头对电路板进行图像采集。
采集到的图像包含了电路板上的位置标记和图案等信息。
2. 图像预处理：图像预处理是对采集到的图像进行预处理，以提高后续图像处理的准确性和效率。
常见的图像预处理技术包括灰度化、二值化、滤波和边缘检测等。
3. 特征提取：特征提取是图像处理的关键步骤，通过对图像进行特征提取，可以确定元器件的贴装位置。
常见的特征提取技术包括边缘检测、角点检测和模板匹配等。
4. 定位算法：定位算法是根据特征提取的结果，对元器件的贴装位置进行计算。
常见的定位算法包括模板匹配算法、最小二乘法和神经网络等。
三、自动控制贴片机的自动控制技术用于实现贴装过程的自动化。
贴片机工作原理【大解析】
贴片机工作原理内容来源网络，由深圳机械展收集整理！更多贴片机等自动化设备展示，就在深圳机械展。
贴片机，顾名思义，就是将一种元器件粘贴到一种器械上的设备，但是贴片机的工作原理是怎么样的呢?下面我们就一起来探讨一下吧。
1.贴片机工作原理--简介贴片机，又称“贴装机”、“表面贴装系统”，它配置在点胶机或丝网印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB焊盘上的一种设备。
它是用来实现高速、高精度地贴放元器件的设备，是整个SMI、生产中最关键、最复杂的设备。
主要分为手动和全自动两种。
2.贴片机工作原理--结构功能当前贴片机品种许多，但无论是全自动高速贴片机或是手动低速贴片机，它均由机架，PCB 传送及承载组织，驱动体系，定位及对中体系，贴装头，供料器，光学识别体系，传感器和计算机控制体系组成，下面我们简单介绍一下其功能：机架----是机器的根底，一切的传动，定位组织均和供料器均结实固定在它上面，因而有必要具有满足的机械强度和刚性。
PCB 传送及承载组织----传送组织是安放在导轨上的超薄型皮带传送体系，其作用是将PCB 送到预订方位，贴片后再将其送至下一道工序。
驱动体系----它是贴片机的要害组织，也是评价贴片机精度的首要指标，它包括XYZ传动布局和伺服体系，功用包含支撑贴装头运动和支撑PCB承载平。
3.贴片机工作原理--拱架型拱架型贴片机工作原理：首先元件送料器、基板是固定的，贴片头在送料器与基板之间来回移动，将元件从送料器取出，然后经过对元件位置与方向的调整，最后贴放于基板上。
这类机型的优势在于：系统结构简单，可实现高精度，适于各种大小、形状的元件，甚至异型元件，送料器有带状、管状、托盘形式。
适于中小批量生产，也可多台机组合用于大批量生产。
4.贴片机工作原理--转塔型转塔型贴片机工作原理：如下图所示，元件送料器放于一个单坐标移动的料车上，基板放于一个X/Y坐标系统移动的工作台上，贴片头安装在一个转塔上，工作时，料车将元件送料器移动到取料位置，贴片头上的真空吸料嘴在取料位置取元件，经转塔转动到贴片位置，在转动过程中经过对元件位置与方向的调整，将元件贴放于基板上。
贴片机结构及原理分析课件
1
贴片机结构及原理分析课件
此外，现代的贴片机在传动结构（Y轴方向由单 丝械向双丝杠发展）；元件的对中方式（由机械 向激光向全视觉发展）；图像识别（采用高分辨 CCD）；BGA和CSP的贴装（采用反射加直射 镜技术）；采用铸铁机架以减少振动，提高精度， 减少磨损；以及增强计算机功能等方面都采用了 许多新技术，使操作更加简便、迅速、直观和易 掌握。
14
贴片机结构及原理分析课件
空间分辨率是指CCD分辨精度的能力，通常用像元素来 表示，即规定覆盖原始图像的栅网的大小，栅网越细， 网点和像元素越高，说明CCD的分辨精度越高。采用高 分辨率CCD的贴片机其贴装精度也较高。
但通常在分辨率高的场合下，CCD能见到的视野小 （Frame），而大视野的情况下则分辨率较低，故在高 速/高精度贴片机中装有两种不同视野的CCD。在处理高 分辨率的情况下采用小视野CCD，在处理大器件时则使 用大视野CCD。
15
贴片机结构及原理分析课件
4．CCD的光源
为了配合贴片机贴好BGA和CSP之类的新型器 件，在以往的元件照明（周围、同轴）基础上增 加了新型的BGA照明。所谓的BGA照明是LED 比以往更加水平，早期的照明装置能同时照亮焊 球与元件底部，故难以将它们区别开来，改进后 的照明系统，当LED点亮时，仅使BGA元件的 焊球发出反光，从而能够识别球删的排列，增加 可信度
3．CCD的分辨率
光学系统采用两种分辨率——灰度值分辨率和空间分 辨率。
灰度值分辨率是利用图像多级亮度来表示分辨率的方 法，机器能分辨给定点的测量光强度，所需光强度越小， 则灰度值分辨率就越高，一般采用256级灰度值，它具 有很强的精密区别目标特征的能力。而人眼处理的灰度 值仅在50～60左右，因此机器的处理能力远高于人眼的 处理能力。

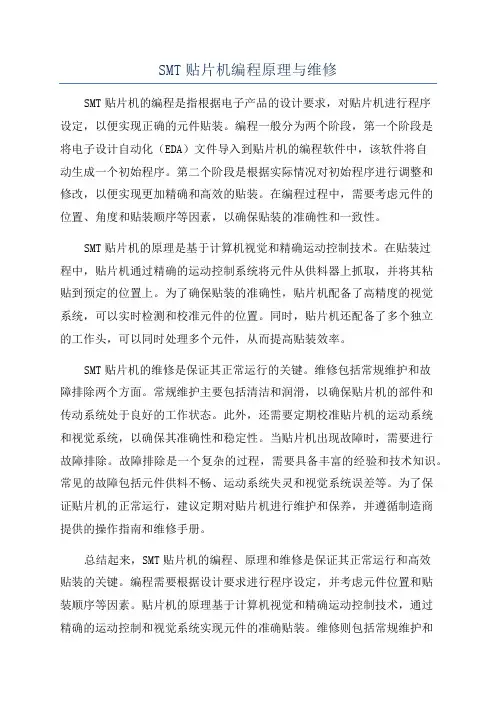

SMT贴片机编程原理与维修
SMT贴片机编程原理与维修SMT贴片机的编程是指根据电子产品的设计要求，对贴片机进行程序设定，以便实现正确的元件贴装。
编程一般分为两个阶段，第一个阶段是将电子设计自动化（EDA）文件导入到贴片机的编程软件中，该软件将自动生成一个初始程序。
第二个阶段是根据实际情况对初始程序进行调整和修改，以便实现更加精确和高效的贴装。
在编程过程中，需要考虑元件的位置、角度和贴装顺序等因素，以确保贴装的准确性和一致性。
SMT贴片机的原理是基于计算机视觉和精确运动控制技术。
在贴装过程中，贴片机通过精确的运动控制系统将元件从供料器上抓取，并将其粘贴到预定的位置上。
为了确保贴装的准确性，贴片机配备了高精度的视觉系统，可以实时检测和校准元件的位置。
同时，贴片机还配备了多个独立的工作头，可以同时处理多个元件，从而提高贴装效率。
SMT贴片机的维修是保证其正常运行的关键。
维修包括常规维护和故障排除两个方面。
常规维护主要包括清洁和润滑，以确保贴片机的部件和传动系统处于良好的工作状态。
此外，还需要定期校准贴片机的运动系统和视觉系统，以确保其准确性和稳定性。
当贴片机出现故障时，需要进行故障排除。
故障排除是一个复杂的过程，需要具备丰富的经验和技术知识。
常见的故障包括元件供料不畅、运动系统失灵和视觉系统误差等。
为了保证贴片机的正常运行，建议定期对贴片机进行维护和保养，并遵循制造商提供的操作指南和维修手册。
总结起来，SMT贴片机的编程、原理和维修是保证其正常运行和高效贴装的关键。
编程需要根据设计要求进行程序设定，并考虑元件位置和贴装顺序等因素。
贴片机的原理基于计算机视觉和精确运动控制技术，通过精确的运动控制和视觉系统实现元件的准确贴装。
维修则包括常规维护和故障排除，需要定期清洁、润滑和校准，以及解决常见故障和问题。
只有对贴片机进行正确的编程、保养和维修，才能确保其正常运行和高效贴装。
smt贴片机工作原理
smt贴片机工作原理
贴片机是一种自动化设备，用于在电子产品制造过程中将SMT（表面贴装技术）元器件精确地贴装到PCB（印刷电路板）上。
其工作原理如下：
1. 材料准备：首先，需要准备SMT元器件和PCB，这些元器件通常以卷带、盘或托盘的形式供应。
PCB则通过传输系统输送到贴片机工作区域。
2. 自动进料：贴片机通过传送带将元器件自动送入工作区域。
通常，这个过程包括将元器件从卷带或盘上剪切下来，并对其进行定位和校准，以确保其正确放置。
3. 识别和定位：在将元器件投入到PCB上之前，贴片机会使用视觉系统或其他传感器来识别元器件的位置和方向。
这些系统能够准确地检测元器件的位置和角度，并将其与PCB上的精确位置进行对齐。
4. 贴装操作：一旦元器件的位置和方向被准确定位，贴片机便会采取适当的方法将其粘贴到PCB上。
这个过程可能涉及到采用真空吸盘将元器件抓取，再通过设备上的喷射嘴或其他机械装置精确地放置到相应的PCB位置上。
5. 焊接：一旦元器件被正确贴装到PCB上，接下来就是进行焊接过程，以确保元器件和PCB之间的电气连接。
这个过程可能包括热风或电熔的焊接技术，具体方法取决于元器件的类型和料号。
6. 检验和修复：完成焊接后，PCB会经过各种检查和测试设备来确保元器件的贴装质量。
如果检测到任何错误或缺陷，可以在此阶段进行修复或重新贴装。
通过这样的自动化工作流程，贴片机能够高效地实现大规模的SMT元器件贴装，大大提高了电子产品制造的生产效率和贴装质量。
贴片机的技术和原理
贴片机视觉系统构成原理及其视觉定位1 贴片机视觉系统构成及实现原理如图1所示，贴片机视觉系统一般由两类CCD摄像机组成。
其一是安装在吸头上并随之作x－y方向移动的基准（MARK）摄像机，它通过拍摄PCB上的基准点来确定PCB板在系统坐标系中的坐标；其二是检测对中摄像机，用来获取元件中心相对于吸嘴中心的偏差值和元件相对于应贴装位置的转角θ。
最后通过摄像机之间的坐标变换找出元件与贴装位置之间的精确差值，完成贴装任务。
1.1 系统的基本组成视觉系统的基本组成如图2所示。
该系统由三台相互独立的CCD成像单元、光源、图像采集卡、图像处理专用计算机、主控计算机系统等单元组成，为了提高视觉系统的精度和速度，把检测对中像机设计成为针对小型Chip元件的低分辨力摄像机CCD1和针对大型I C的高分辨力摄像机CCD2，CCD3为MARK点搜寻摄像机。
当吸嘴中心到达检测对中像机的视野中心位置时发出触发信号获取图像，在触发的同时对应光源闪亮一次。
1.2 系统各坐标系的关系为了能够精确的找出待贴元件与目标位置之间的实际偏差，必须对景物、CCD摄像机、CCD成像平面和显示屏上像素坐标之间的关系进行分析，以便将显示屏幕像素坐标系的点与场景坐标系中的点联系起来；并通过图像处理软件分析计算出待贴元件中心相对于吸嘴中心的偏差值。
对于单台摄像机，针孔模型是适合于很多计算机视觉应用的最简单的近似模型[3]。
摄像机完成的是从3D射影空间P3到2D射影空间P2的线性变换，其几何关系如图3所示，为便于进一步解释，定义如下4个坐标系统：（1）欧氏场景坐标系（下标为w）：原点在OW，点X和U用场景坐标系来表示。
（2）欧氏摄像机坐标系（下标为c），原点在焦点C＝Oc，坐标轴Zc与光轴重合并指向图像平面外。
在场景坐标系和摄像机坐标系之间存在着唯一的关系，可以通过一个平移t和一个旋转R构成的欧氏变换将场景坐标系转化为摄像机坐标。
其关系如式（1）所示：（3）欧氏图像坐标系（下标为i），坐标轴与摄像机坐标系一致，Xi和Yi位于图像平面上，Oi像素坐标系的坐标为（xp0，yp0）。
SMT的工作原理及故障分析
这种类型的工作头最多可安装8个吸嘴。适合于小型元件的高速贴装。使用这种工作头时，必须同时搭载合适的吸嘴置放台。
2.3.4 H12(S)吸嘴工作头
这种类型的工作头最多可安装12个吸嘴。适合于小型元件的高速贴装。使用这种工作头时，必须同时搭载合适的吸嘴置放台。并且，合适的吸嘴置放台的种类与H08吸嘴工作头通用。根据规格的不同有H12工作头和H12S工作头。
6结论………………………………………………………………………34
致谢…………………………………………………………………………35
参考文献……………………………………………………………………36
前言（或引言)
电子电路表面组装技术（Surface Mount Technology，SMT），称为表面贴装或表面安装技术。它是一种将无引脚或短引线表面组装元器件（简称SMC/SMD，中文称片状元器件）安装在印制电路板（Printed Circuit Board，PCB）的表面或其它基板的表面上，通过回流焊或浸焊等方法加以焊接组装的电路装连技术，是目前电子组装行业里最流行的一种技术和工艺。
4.4.1 真空系统漏气………………………………………………………14
4.4.2.吸嘴无真空…………………………………………………………14
5 FUJI NXT贴片机的保养…………………………………………………16
5.1 日保养…………………………………………………………………16
5.1.1 机器外壳……………………………………………………………16
2.2供料器………………………………………………………………………4
2.3 贴装工作头……………………………………………………………5
贴片机工作原理
贴片机工作原理
贴片机是一种用于电子元件表面粘贴的设备，它在电子制造业中扮演着非常重要的角色。
贴片机的工作原理主要包括元件供料、视觉识别、贴附和焊接等几个方面。
首先，元件供料是贴片机工作原理的第一步。
在贴片机的工作过程中，元件需要从供料器中取出并输送到贴片位置。
供料器通常采用震盘、真空吸嘴等方式，通过震动或者真空吸力将元件吸附并输送到贴片机的工作台上。
其次，视觉识别是贴片机工作原理的关键环节之一。
在元件供料后，贴片机会利用视觉系统对元件进行识别和定位。
通过高精度的摄像头和图像处理算法，贴片机可以准确地识别元件的位置、方向和大小，确保元件能够被准确地贴附到PCB 板上。
接下来是贴附过程。
一旦元件被准确定位，贴片机会利用精密的机械结构将元件粘贴到PCB板的指定位置上。
这个过程需要高速、高精度的运动控制系统来确保元件的精准贴附，同时还需要考虑到元件的尺寸、形状和重量等因素，以避免在贴附过程中对元件造成损坏。
最后，焊接是贴片机工作原理的最后一步。
在元件贴附完成后，贴片机会将PCB板输送到焊接区域，通过热风或者红外加热等方式对元件进行焊接，将元件与PCB板牢固地连接在一起。
总的来说，贴片机通过元件供料、视觉识别、贴附和焊接等步骤，实现了对电子元件的自动化粘贴和焊接，大大提高了电子制造的效率和质量。
贴片机的工作原理虽然复杂，但在实际应用中为电子制造业带来了巨大的便利和效益。
smt贴片机的工作原理
SMT 贴片机的工作原理是怎样的,1，SMT 贴片机为什么使用 3 相电,有什么好处,2，设备机器 motor 用AMP 控制，其控制方法,(实用电流控制的)3，常见螺杆式 motor 的控制方法与原理,(有AC motor,如 X，Y 的控制，有 DC motor(24v),如 conveyor 的控制)4，常见电磁阀的工作原理,(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机)如有知道的，还请多多请教，如能有相关资料可查，还请明示，谢!1.其实 3 相电和单相电差别在功率的问题， 3 相属大功率2.据我所知为电压控制的会比较好(反应速度)，其做动原理为在电极的两端通一相等电压使两端无电压差马达不转动，利用关闭一端的电压使马达转动，如需反转就住手另一端的电压，至于马达的控制原理，透过讯号控制器传输给电压控制器关闭一端的电压使马达转动，而在马达上的编码器，因马达转动而传输讯号给译码器，看是否到达所指定的地址，如到达地址译码器就会传输讯号给电压控制器恢复供电，马达就会住手运转3.如第 2 项原理4.电磁阀就是利用电磁效应将一铁棒往电磁方向吸，而控制气孔的筏门就会移动，空气就会透过气孔的挪移而改变方憧憬另一个气孔跑，而真空气阀是利用空气切面的原理将空气带走的，你可以做个小时验，将 1 长约 30CM 的气压管在 5CM 处切一开口，后将空气枪插入开口 (5CM 处那一个)，向短的那一方吹气(注意气枪不要将风管堵死)手押着另一端，你应该会感觉手会被吸进去，这就是真空气阀的原理常见电磁阀的工作原理,(用真空泵与不使用真空泵的原理应不一样，高速机是使用机械方式，这儿主要指中速机) ...。
在 SMT 中，普通电磁阀都是靠电磁芯杆直接驱动换向阀芯的，有单向和双向阀之分(单向的是一个线圈的，双向就是两个线圈的了，外型上可分辨出)。
还有一种叫着真空电磁阀的，其动作原理同普通电磁阀，但其密封结构与普通电磁阀恰恰相反。
贴片机 研究报告 -回复
贴片机研究报告-回复题目：贴片机研究报告引言：贴片机是一种自动化设备，用于在电路板上快速精确地安装电子元件。
随着电子技术的快速发展，贴片机在电子制造行业中扮演着重要的角色。
本文将从贴片机原理、发展历程、应用领域以及未来趋势等方面进行探讨，以帮助读者更好地了解贴片机的相关知识。
一、贴片机原理贴片机的原理主要包括图像识别、机械结构、控制系统和供料系统等方面。
1.1 图像识别：贴片机通过高分辨率的相机拍摄电子元件的图像，并通过图像处理算法识别出电子元件的位置、方向和尺寸等信息。
1.2 机械结构：贴片机通过伺服电机控制运动平台，实现快速精确的元件贴装。
1.3 控制系统：贴片机的控制系统负责接收图像处理结果，计算运动路径，并控制伺服电机实现元件的精确定位和粘贴。
1.4 供料系统：贴片机通过自动供料系统将元件提供到贴装头上，实现快速连续的贴装。
二、贴片机发展历程2.1 早期阶段：贴片机的最早形式可以追溯到20世纪80年代，当时主要用于大规模电子计算机的制造，成本昂贵且功能有限。
2.2 进入工业化阶段：20世纪90年代，随着SMT（Surface MountTechnology）的发展，贴片机开始在电子制造行业中广泛应用，并逐渐实现了多元化和高速化。
2.3 现代化阶段：随着电子产品的小型化和高集成度需求的增加，贴片机不断升级，功能更加强大，性能更加稳定，能够适应各种复杂的电路板贴装需求。
三、贴片机应用领域3.1 电子制造：贴片机在电子制造行业中起到关键作用，可以实现高速、高精度的电子元件贴装，提高生产效率和产品质量。
3.2 汽车电子：贴片机在汽车电子领域中广泛应用，如车载导航系统、智能驾驶系统、车载音响等。
3.3 通信设备：贴片机用于制造手机、移动通信基站、无线网络设备等。
3.4 家电产品：贴片机在制造家用电器如电视机、洗衣机、冰箱等方面发挥着重要作用。
四、贴片机的未来趋势4.1 精度和速度的提升：贴片机将继续追求更高的贴装精度和速度，以满足电子产品小型化、高集成度和高密度的发展需求。
贴片机结构图
贴装头
单头 固定式
多头
固定式单头∕固定式多头 水平旋转式∕转塔式
贴装头 供料器
多头
编带式 管装式 盘装式 散装式
水平旋转式∕转塔式
旋转式
垂直旋转式 转盘式
机械式 电动式 气压式
振动式
托盘式
塑料盒式 分装式
传感器
压力传感器 负压传感器 位置传感器 图像传感器 激光传感器 区域传感器 元件检查传感器 贴片头压力传感器
。
指贴片机子在吸取元件时保证吸嘴吸在元件中心与贴片头主轴
光学对中 系统
的中心保持一致。原理吸头吸取元件后，CCD摄像机对元件成 像。转化成数字图像型号。经计算机分析出元件的几何中心并 与控制中心进行比较。计算出元件中心与吸嘴中心进行比较的
XYZ值的误差，并及时反馈至控制系统进行修正，保证元件引
பைடு நூலகம்
脚与PCB焊盘重合。
片头的运动区域设有传感器，运用光电原理来监控
区域传感器
运行空间以防外来物体带来的伤害。
元器件检查
元器件是的检查，包括供料器，以及元件的型号和 精度的检查。它可以有效的预防元件的误贴，错贴
或工作不正常。
贴片头压力传感器
是通过霍尔压力传感器及伺服电机的负载性来实现 的。当元件放置到PCB上的瞬间回受到震动，其震 动力能及时传送到控制系统，通过控制系统的调控 再反馈到贴装头上，从而实现Z轴软着陆功能。有 该功能的贴片头在工作时，给人的感觉是平稳轻 巧，若进一步观察，则元件两端浸在焊膏中的深度 大体相同，不带压力传感器的贴片头，则会出现错
贴装头 供料器
贴片头是贴片机的关键部件，他拾起原件后能在校正系统的控
制下自动校正位置，并将元件准确的贴在指定的位置。贴装头
贴片机工作原理
贴片机工作原理
贴片机是一种用于表面贴装(SMT)的自动化设备，其工作原理
是通过一系列的步骤完成贴装过程。
下面将详细介绍贴片机的工作原理。
首先，贴片机通过上料装置将元器件从料架中取出并供给给下一步的贴装过程。
然后，引导楔形装置帮助定位和固定电路板，以确保准确的贴装位置。
接下来，视觉识别系统会扫描电路板上的参考点或标记，以确定贴装元器件的位置。
这种视觉识别系统通常使用相机和图像处理技术来实现。
一旦确定了元器件的贴装位置，贴片机会在电路板上加一层薄薄的胶水或焊膏，以固定元器件。
然后，贴片机会将元器件从元器件输送装置中取出，并通过定位装置将其准确放置在贴装位置上。
这通常是通过一个移动式的机械臂来实现的。
一旦元器件被放置到贴装位置上，贴片机会通过主动力和贴附力将其压合到电路板上。
这可以通过套管、真空吸或机械臂的动作来实现。
在完成贴装后，贴片机会进行焊接操作，以确保元器件与电路板的稳固连接。
焊接方式可以是热风炉、红外线或波峰焊等。
最后，贴片机会检查贴装的元器件是否正确安装。
这通常通过视觉系统来检测、扫描或摄像来完成。
如果检测到贴装问题，贴片机会自动纠正或标记错误的贴装。
当所有元器件都被正确贴装后，贴片机会将完整的电路板从定位装置上取下，并将其送至下一步的工作流程。
这就是贴片机的工作原理。
通过上述的步骤，贴片机能够高效、准确地完成大批量的电子元器件贴装工作。
高速贴片机结构与原理
2012-06-16 10:30高速贴片机结构与原理摘要：本文介绍安必昂科技推出的AX301/501模组式高速贴片机的基本结构，包括贴装模块、导轨传输及坐标定义等，并简单讲述本系列机型的安全回路和模块化控制电路的基本原理。
关键词：贴装模块元件激光检测吸嘴交换单元安全回路系统控制器AX301/501是由ASSEMBLEON公司推出的一款高速高精度的模组式贴片机。
本文介绍其结构和原理。
其主要结构分为：1.AX501模组式高速贴片机结构1.1、机架（Base）AX-501分为五段，每段可以安装一个喂料小车。
AX301则较AX501少两段，只能安装最多三个喂料小车。
这也是两款机器得名的原由。
喂料小车通过标准化，实现在两款机器上的通用，每个小车可以最多安放22个带式飞达，即AX501最多可以安装8mm带式喂料器110个。
如图1：机架（图2）用于所有控制器、电路板的固定、连接和走线。
当然，导轨、喂料小车和各个贴装模块都装在机架上。
机架上安装在运动部件上的电子电气元件都有加装安全盖，保护其不受损害。
1.2、贴装模块（Placement Robot）如图3，贴装模块分为标准贴装模块（AX STANDARD PLACEMENT ROBOT）和窄贴装模块（AX COMPACT PLACEMENT ROBOT）。
其中，宽模块宽度为20CM,是窄模块的二倍。
所以AX501最多可以安装最多10个标准模块或20个窄模块。
单个贴装模块有四个运动方向，即贴装头在X,Y方向的运动，以及西嘴在Z方向Rz方向的运动。
其中，Y方向移动通过每个贴装模块上自带的电机驱动，在丝杠上运动；X方向则使用了线性导轨磁悬浮技术。
所以每个贴装模块都有三个重要部件：1. 线性马达。
控制吸嘴升降、旋转并根据程序给定的力学值吸取贴装元件。
旋转由伺服直接控制，贴装头连接吸嘴的界面加装永磁力，真空和空气压力由气压控制气控制。
2. 检测相机（Board alignment camera）检测相机采用CCD作传感器，装在贴装头下表面。
贴片机的X、Y、Z轴原理
X-Y 定位系统是评价贴片机精度的主要指标，它包括传动机构和伺服系统;贴片速度的提高意味着X-Y 传动机构运行速度的提高而发热，而滚珠丝杆是主要的热源，其热量的变化会影响贴装精度，最新研制的X-Y 传动系统在导轨内设有冷却系统;在高速贴片机中采用无磨擦线性马达和空气轴承导轨传动，运行速度做得更快。
（此文有深圳市金狮王科技有限公司又称SMT之家所提供）X-Y 伺服系统(定位控制系统)由交流伺服电机驱动，并在传感器及控制系统指挥下实现精确定位，因此传感器的精度起关键作用。
位移传感器有园光栅编码器、磁栅尺和光栅尺。
1. 园光栅编码器园光栅编码器的转动部位上装有两片园光栅，园光栅由玻璃片或透明塑料制成，并在片上镀有明暗相间的放射状铬线，相邻的明暗间距称为一个栅节，整个园周总栅节数为编码器的线脉冲数。
铬线的多少也表示精度的高低。
其中一片光栅固定在转动部位作指标光栅，另一片则随转动轴同眇运动并用来计数，因此指标光栅与转动光栅组成一对扫描系统，相当于计数传感器。
园光栅编码器装在伺服电机中，它可测出转动件的位置、角度及角加速度，它可以将这些物理量转换为电信号舆给控制系统。
编码器能记录丝杆的放置数并将信息反馈给比较器，直至符合被线性量。
该系统抗干扰性强，测量精度取决于编码器中光栅盘上的光栅数及溢珠丝杆导轨的精度。
2.磁栅尺由磁栅尺和磁头检测电路组成，利用电磁特性和录磁原理对位移进行测量。
磁栅尺是在非导磁性标尺基础上采用化学涂覆或电镀工艺在非磁性标尺上沉积一层磁性膜(一般10～20um)在磁性膜上录制代表一定年度具有一定波长的方波或正弦波磁轨迹信号。
磁头在磁栅尺上移动和读取磁恪，并转变成电信号输入到控制电路，最终控制AC伺服电机的运行。
磁栅尺的优点是制造简单、安装方便、稳定性高、量程范围大，测量精度高达1～5um，贴片精度一般在0.02mm。
3.光栅尺由光栅尺、光栅读数头与检测电路组成。
光栅尺是在透明下班或金属镜面上真空沉积镀膜，利用光刻技术制作均匀密集条纹(每毫米100～300 条)，条纹距离相等且平等。
贴片机原理
贴片机原理贴片机是一种用于电子元器件贴装的自动化设备，广泛应用于电子制造行业。
它的工作原理是通过精密的机械结构和先进的控制系统，将电子元器件从供料器上取下并精确地贴装到印刷电路板上。
一、供料系统贴片机的供料系统是实现元器件供给的重要部分。
它通常由供料器、传送带和传输机构组成。
供料器用于存放元器件，传送带将元器件从供料器上取下并送到传输机构上。
传输机构负责将元器件传送到贴装位置。
二、视觉系统贴片机的视觉系统起到了非常重要的作用。
它通过摄像头和图像处理软件，对印刷电路板上的贴装位置进行检测和校准。
视觉系统能够识别元器件的位置、方向和偏移量，并根据预设的贴装规则进行调整，确保贴装的精度和准确性。
三、贴装头贴装机上的贴装头是实现贴装动作的关键部件。
它通常由吸嘴和吸嘴更换机构组成。
贴装头通过吸嘴将元器件从传输机构上吸取，并精确地放置到印刷电路板上的目标位置。
吸嘴更换机构能够根据不同尺寸和形状的元器件，自动更换吸嘴，以适应不同的贴装需求。
四、精确定位系统贴片机的精确定位系统用于保证贴装的精度和稳定性。
它通常由定位针、定位孔和定位标志等组成。
定位针用于确定印刷电路板的位置，定位孔和定位标志用于确定元器件的位置和方向。
通过精确的定位，贴片机能够实现高精度的贴装操作。
五、控制系统贴片机的控制系统是整个设备的核心。
它由计算机控制器、运动控制卡和传感器等组成。
计算机控制器负责整体的控制和调度，运动控制卡负责控制贴装头和传送带的运动，传感器用于检测贴装过程中的状态和异常情况。
通过精确的控制，贴片机能够实现高效、稳定的贴装操作。
六、贴装过程贴片机的贴装过程通常包括以下几个步骤：1. 元器件供给：贴片机从供料器上取下元器件，并将其送到传输机构上。
2. 视觉检测：贴片机通过视觉系统对印刷电路板上的贴装位置进行检测和校准。
3. 定位和对位：贴片机通过精确定位系统将元器件准确定位，并与印刷电路板进行对位。
4. 吸取和贴装：贴片机通过贴装头的吸嘴，将元器件从传输机构上吸取，并精确地放置到印刷电路板上的目标位置。
银胶贴片机工作原理
银胶贴片机工作原理
嘿，朋友们！今天咱来聊聊银胶贴片机的工作原理，这玩意儿可神奇啦！
你看啊，银胶贴片机就像是一个超级有耐心的小工匠。
它的任务呢，就是把那些小小的电子元件，稳稳地贴到电路板上去。
这就好比我们小时候玩拼图，要把每一块都放对地方。
它工作起来可有一套啦！首先，它有一双“锐利的眼睛”，能够精准地识别出那些电子元件和电路板上的位置。
这可不是一般的厉害呀，就好像它长了一双火眼金睛，任何细微的地方都逃不过它的法眼。
然后呢，它还有一双“灵巧的手”，能把元件准确地抓取起来。
这双手啊，可稳当了，绝不会手抖一下把元件弄掉或者放错地方。
就跟咱包饺子的时候，稳稳地把馅放到皮中间一样。
当元件被抓取起来后，银胶贴片机就会带着它，像个小心翼翼的快递员一样，准确无误地送到电路板上该去的位置。
这一路上啊，可不能有丝毫差错，不然整个电路可能就出问题啦。
而且啊，银胶贴片机工作的速度还超快！就像一阵风似的，刷刷刷地就把好多元件都贴好了。
你说神奇不神奇？
你想想看，如果让我们自己用手去贴这些元件，那得贴到啥时候呀，还不一定能贴得那么准呢！可银胶贴片机就能轻松做到，这就是科技的力量呀！
它就像是一个不知疲倦的小劳模，一直在那里默默地工作着。
不管是白天还是黑夜，只要有需要，它就会立刻行动起来。
说真的，银胶贴片机真的是电子制造业里的大功臣啊！没有它，那些复杂的电子产品怎么能那么快地生产出来呢？我们现在能用上各种各样的智能设备，它可是功不可没呀！
所以啊，朋友们，当你拿着手机、玩着电脑的时候，可别忘了在背后默默工作的银胶贴片机哦！它虽然不声不响，但却为我们的生活带来了巨大的便利。
难道不是吗？。
贴片机 飞达 工作原理
贴片机飞达工作原理贴片机和飞达是电子制造行业中不可或缺的设备。
它们的作用是在电路板上安装各种元器件，例如电容、电阻、集成电路等。
本文将会介绍它们的工作原理。
贴片机是一种自动化的设备，可以快速地安装各种元器件到电路板上。
它主要分为两种类型：贴片机和贴片机。
第一种类型称为“通孔式贴片机”，它用于安装传统的引线元器件，比如电阻和电容。
第二种类型称为“无孔式贴片机”，它用于安装片式电子元器件，例如表面贴装元器件和芯片。
这两种类型的贴片机都有着相同的工作原理。
贴片机的工作原理可以简要概括为四个步骤：1）元器件供料；2）元器件识别和校准；3）元器件安装；4）焊接。
1. 元器件供料元器件供料是指将各种元器件提供给贴片机进行安装。
元器件可以是弯曲的导线或片状的电子器件。
其供给方式则分为两种类型：带式供料和管式供料。
较常用的带式供料是将电子器件拼成一个连续的带状体，并被卡在贴片机上的滚动加工机构中。
在合适的位置上，贴片机会用吸嘴来夹住电子器件并将其分离。
2. 元器件识别和校准元器件识别是识别元器件型号和方向，并校对其相对于电路板的位置。
对于攀附在带上的电子器件，贴片机可以采用机器视觉系统来自动扫描和分析元器件。
对于弯曲的引脚，贴片机会采用机械传感器或电磁传感器来确定引脚位置。
3. 元器件安装元器件安装是将识别并校准的元器件放置在电路板的指定位置上。
贴片机通常采用几组电磁阀控制吸嘴的机械运动，将元器件容易地插入到电路板中。
其中最重要的技术之一是吸嘴的设计和制造，因为它必须以准确的角度和速度来夹住元器件，使其不损坏。
4. 焊接焊接就是将元器件与电路板焊接在一起。
在现代贴片技术中，共有两种技术来焊接元器件。
一种是表面贴装技术，这种技术采用一种名为“热飞燕”的焊接头在电路板上形成焊点。
热飞燕使用的是热力和压力的组合，它可以焊接小型元器件，例如 SMD 元器件。
另一种技术是一种称为“波峰焊”的技术。
在这种技术中，将焊料灌入一个预加热的容器中，然后用一个类似于波浪的托盘将电路板插入，这样电子部件就被焊接在电路板上了。
贴片机飞达工作原理
贴片机飞达工作原理
贴片机飞达是一种新型的自动化封装设备，它可以自动地对电路板上的元件进行各种拆卸、定位和贴装作业。
它具有速度快、效率高、使用方便的优点，被广泛应用于电子制造行业的设备装配领域，为制造行业带来了巨大的节省，提高了高精度、高效率的产品质量。
贴片机飞达的工作原理是利用光学技术和电子计算机控制原理，使用光学聚焦装置实现对元件的准确定位。
元件的定位是通过一一组转动和移动的传输机构（又称机械抓手）实现的，元件拉出器将机械手上的夹具组件拉出来，而机械手的移动由控制模块完成。
贴片机飞达的光学聚焦装置由高性能的摄像头，光源和图像处理器组成，它在设定的视场中不断采集图像，通过图像处理器检测元件的位置，从而实现元件的自动定位。
如果位置偏离设定值，则贴片机会发出报警信号，系统会停止运行，以避免错误的贴装现象发生。
此外，贴片机飞达还可以实现自动贴装，也就是采用“驱动+
振动”的方法，将元件贴装到电路板上。
驱动部分是由贴片机
上的一台驱动机构实现，它可以使元件移动到贴装位置，当它到达目标位置时，振动机构会发出低频声波，使元件贴装到电路板上。
贴片机飞达在贴装过程中，还可以实现自动粘合剂喷射，即在贴装过程中，由机械手对粘合剂进行喷射，以保证安全可靠的
贴装。
总的来说，贴片机飞达是一种先进的自动封装设备，它不仅具有高效率、高精度的特点，而且可以实现多种功能，能有效的提高制造行业的生产效率，为电子制造行业提供了很大的帮助。
贴片机吸嘴内部原理图
贴片机吸嘴内部原理图
抱歉，我无法提供图片或原理图。
但是，我可以为您提供一些有关贴片机吸嘴内部原理的描述。
贴片机吸嘴是一种用于自动贴片的机械零件。
它的设计目的是在制造电子设备时快速而准确地将表面贴片元件（如电阻、电容和集成电路等）从供料器上取下，并将其精确地放置在印刷电路板或其他载体上。
吸嘴内部的原理主要涉及以下几个要素：
1. 吸气：贴片机通过一个气泵或真空泵产生负压，将吸嘴内的气体抽出，形成一个真空环境。
这个真空环境使得贴片元件能够被吸附在吸嘴的末端。
2. 元件识别：贴片机通常配备了一个图像识别系统，可以检测和识别贴片元件的位置和方向信息。
这些信息可以用来控制吸嘴的移动和旋转，确保元件被正确地吸取和放置。
3. 吸嘴结构：吸嘴通常由耐磨材料制成，具有一定的柔韧性和抓取能力。
它们的设计目的是尽可能快速而准确地吸取贴片元件，并在放置时保持它们的位置稳定。
4. 喷嘴清洗：由于吸嘴接触到贴片元件，并且可能附着有胶水或其他粘性物质，因此在吸取和放置之间，有时需要对吸嘴进行清洗，以确保贴片过程的可靠性和精确性。
总之，贴片机吸嘴是通过吸气原理和图像识别技术的结合操作，实现快速而准确地处理贴片元件的重要零件。
这些吸嘴内部的机制使贴片机能够高效地进行自动贴片工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
可编辑版
此外，现代的贴片机在传动结构（Y轴方向由单 丝械向双丝杠发展）；元件的对中方式（由机械 向激光向全视觉发展）；图像识别（采用高分辨 CCD）；BGA和CSP的贴装（采用反射加直射 镜技术）；采用铸铁机架以减少振动，提高精度， 减少磨损；以及增强计算机功能等方面都采用了 许多新技术，使操作更加简便、迅速、直观和易 掌握。
目前最高的贴装Biblioteka 度可达到0.06S/Chip元件左右；高精 度贴装机的重复贴装精度为0.05-0.25mm;
1
可编辑版
多功能贴片机除了能贴装0201(0.6mm*0.3mm) 元件外,还能贴装SOIC(小外型集成电路)、 PLCC（塑料有引线芯片载体）、窄引线间距 QFP、BGA和CSP以及长接插件（150mm长） 等SMD/SMC的能力。
3
可编辑版
第一章 贴装机结构及系统组成
●SMT贴装机是计算机控制，集光、电、气及机械为一体 的高精度自动化设备。其组成部分主要有机体、元器件 供料器、PCB承载机构、贴装头、器件对中检测装置、驱 动系统、计算机控制系统等。
●机体用来安装和支撑贴装的各种部件，因此，它必 须具有足够的刚性才能保证贴装精度。供料器是能容纳 各种包装形式的元器件、并将元器件传送到取料部位的 一种储料供料部件，元器件以编带、棒式、托盘或散装 等包装形式放到相应的供料器上。PCB贴装承载机构包 括承载平台、磁性或真空支撑杆，用于定位和固定PCB。
第三章 贴装机支撑系统
机架是机器的基础，所有的传动、定位、传送机 构均牢固地固定在它上面，大部分型号的贴片机 及其各种送料器也安置在上面，因此机架应有足 够的机械强度和刚性，图3-1 为贴装机结构示意 图。目前贴片机有各种形式的机架，大致可分为 两类。
8
可编辑版
9
可编辑版
第四章 贴装机传动系统
4
可编辑版
第二章 贴装机的工艺特性
精度、速度和适应性是贴装机的3个最重要的特性。精 度决定贴装机能贴装的元器件种类和它能适用的领域， 精度低的贴装机只能贴装SMC和极少数的SMD，适用于 消费类电子产品领域用的电路组装。而精度高的贴装机， 能贴装SOIC和QFP等多引线细间距器件，适用于工业电 子设备和军用电子装备领域的电路组装。速度决定贴装 机的生产效率和能力。适应性决定贴装机能贴装的元器 件类型和能满足各种不同贴装要求；适应性差的贴装机 只能满足单一品种的电路组件的贴装要求，当对多品种 电路组件组装时，就须增加专用贴装机才能满足不同的 贴装要求。
5
可编辑版
2．贴装头及其组成
贴装头的基本功能是从供料器取料部位拾取SMC/SMD， 并经检查、定心和方位校正后贴放到PCB的设定位置上。 它安装在贴装区上方，可配置一个或多个SMD真空吸嘴 或机械夹具，θ轴转动吸持器件到所需角度，Z轴可自由 上下将器件贴装到PCB安装面。贴装头是贴装机上最复 杂和最关键的部件，和供料器一起决定着贴装机的贴装 能力。它由贴装工具(真空吸嘴)、定心爪、其它任选部 件(如粘接剂分配器)、电器检验夹具和光学PCB取像部 件(如摄像机)等部分组成。根据定心原理区分，典型的 贴装头有3种。
10
可编辑版
第五章 贴装机光学对中系统
贴片机的对中是指贴片机在吸取元件时要保证吸 嘴吸在元件中心，使元件的中心与贴片头主轴的 中心线保持一致，因此，首先遇到的是对中问题。 早期贴片机的元件对中是用机械方法来实现的 （称为“机械对中”）。当贴片头吸取元件后， 在主轴提升时，拨动四个爪把元件抓一下，使元 件轻微地移动到主轴的中心上来，QFP器件则 在专门的对中台进行对中，如图5-1所示。
一． 传送机构与支撑台
传送机构就是图3-1中的轨道，它的作用是将需要贴片的 PCB送到预定位置，贴片完成后再将SMA送至下道工序。
传送机构是安放在轨道上的超薄型皮带线传送系统。 通常皮带轮安置在轨道边缘，皮带线通常分为A，B，C 三段，并在B区传送部位设有PCB夹紧机构，在A，C区 装有红外传感器，更先进的机器还带有条形码阅读器， 它能识别PCB的进入和送出，记录PCB数量，如图4-1 和4-2所示。
6
可编辑版
定位固定方法有定位孔销钉、边沿接触定位杆及 软件编程定位等。贴装头用于拾取和贴装 SMC/SMD。器件对中检测装置接触型的有机械 夹爪，非接触型的有红外、激光及全视觉对中系 统。驱动系统用于驱动贴片机构X-Y移动和贴片 头的旋转等动作。计算机控制系统对贴装过程进 行程序控制。
7
可编辑版
贴片机结构及原理分析
随着SMC小型化、SMD多引脚窄间距化和复合式、组合 式 片 式 元 器 件 、 BGA、CSP、DCA（ 芯 片 直 接 贴 装 技 术）、以及表面组装的接插件等新型片式元器件的不断 出现，对贴装技术的要求越来越高。近年来，各类自动 化贴装机正朝着高速、高精度和多功能方向发展。采用 多贴装头、多吸嘴以及高分辨率视觉系统等先进技术， 使贴装速度和贴装精度大大提高。
13
可编辑版
2．光学系统的组成
光学系统由光源、CCD、显示器以及数模转 换与图像处理系统组成，即CCD在给定的视野 范围内将实物图像的光强度分布转换成模拟电信 号，模拟电信号再通过A/D转换器转换为数字量， 经图像系统处理后再转换为模拟图像，最后由显 示器反应出来
14
可编辑版
3．CCD的分辨率
11
可编辑版
12
可编辑版
这种对中方法由于是依靠机械动作，因此速度受到限制， 同时元件也易受到损坏，目前这种对中方式已不再使用， 取而代之的是光学对中。
1. 光学定位系统原理
贴装头吸取元器件后，CCD摄像机对元器件成像，并转 化成数字图像信号，经计算机分析出元器件的几何尺寸 和几何中心，并与控制程序中的数据进行比较，计算出 吸嘴中心与元器件中心在 ΔX，Δ Y和Δθ的误差，并及时 反馈至控制系统进行修正，保证元器件引脚与PCB焊盘 重合，如图5-2所示。
光学系统采用两种分辨率——灰度值分辨率和空间分 辨率。
灰度值分辨率是利用图像多级亮度来表示分辨率的方 法，机器能分辨给定点的测量光强度，所需光强度越小， 则灰度值分辨率就越高，一般采用256级灰度值，它具 有很强的精密区别目标特征的能力。而人眼处理的灰度 值仅在50～60左右，因此机器的处理能力远高于人眼的 处理能力。
