地源热泵钻孔井施工工艺和施工安排

地源热泵钻孔井施工工艺和施工安排

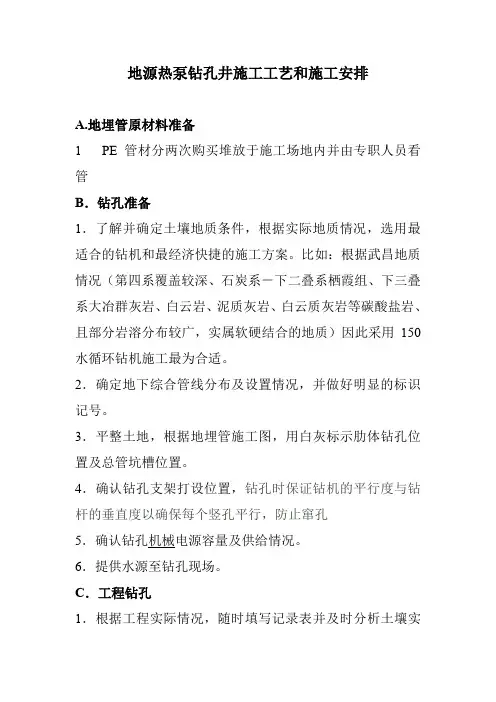

地源热泵钻孔井施工工艺和施工安排A.地埋管原材料准备1 PE管材分两次购买堆放于施工场地内并由专职人员看管B.钻孔准备1.了解并确定土壤地质条件,根据实际地质情况,选用最适合的钻机和最经济快捷的施工方案。

比如:根据武昌地质情况(第四系覆盖较深、石炭系-下二叠系栖霞组、下三叠系大冶群灰岩、白云岩、泥质灰岩、白云质灰岩等碳酸盐岩、且部分岩溶分布较广,实属软硬结合的地质)因此采用150水循环钻机施工最为合适。

2.确定地下综合管线分布及设置情况,并做好明显的标识记号。

3.平整土地,根据地埋管施工图,用白灰标示肋体钻孔位置及总管坑槽位置。

4.确认钻孔支架打设位置,钻孔时保证钻机的平行度与钻杆的垂直度以确保每个竖孔平行,防止窜孔5.确认钻孔机械电源容量及供给情况。

6.提供水源至钻孔现场。

C.工程钻孔1.根据工程实际情况,随时填写记录表并及时分析土壤实际状况。

无特殊情况,每孔必须填写四次深度记录表。

2.钻孔直径:(以顺利安装25PE双U管为准)3.确保钻孔深度。

钻孔深度以设假楠准,并做好记录。

4.施工时,可根据工程需要和土壤情况,钻孔深度可适当增加,并做好记录便于埋设相应的管道。

5.为防止竖孔塌陷和渗水,钻孔进行中适时向钻孔内注入黏土,以提高成孔质量和缩短成孔时间6.钻孔完毕后,应及时埋设管道并灌浆。

D.地埋立管施工下管前必须对所有管材进行试压,不小于0.6MPa,稳压15分钟,压力不降,不渗不漏,认为合格2下管后回填前应及时对PE管试压,合格后方可进行下一个孔的开钻;(防止时间过长PE管不合格时无法拔出时造成废孔)3为防止孔内泥沙沉积,减少孔的有效深度,钻孔完毕后,应及时下管,并采取防止PE管上浮的固定措施4试压合格后,及时密封U形管的四个开口端部,U形管以每组对分别绑好,方便以后管道联接4管材采用HDPE高密度聚(gao mi du ju)乙烯材料(SDR11),所有的聚乙烯管都要用专用的热熔设备进行热熔连接。

地源热泵系统施工方案

地源热泵系统施工方案

地源热泵系统施工方案1. 系统概述地源热泵系统是一种利用地下土壤或地下水温度较为恒定的热源进行供热和供冷的系统。

本文档旨在提供地源热泵系统的施工方案,包括设计要求、施工流程、材料选用和安装步骤等内容。

2. 设计要求根据用户需求和现场环境条件,地源热泵系统的设计要求如下:•热载体流量和温度范围:根据建筑物的供热和供冷负荷确定合适的热载体流量和温度范围。

•土壤及地下水条件:分析土壤导热系数、含水层深度和流量等参数,确定地热井或水井的布置和深度。

•热泵容量:根据建筑物的热负荷和制冷负荷确定热泵的容量。

•管道材料选用:在不同地质和水质条件下选择合适的管道材料,确保系统稳定运行。

3. 施工流程地源热泵系统的施工流程主要包括以下几个步骤:1.方案设计:根据设计要求和现场情况,制定详细的施工方案,包括热泵、井场、管道、换热器等设备的布置和连接。

2.地热井施工:根据设计要求进行地热井的钻探和开挖工作,包括井眼直径、井深和井距等参数的控制。

3.井场设备安装:根据方案设计,在地热井周围建立井场,并安装热泵、水泵、管道和换热器等设备。

4.管道敷设:根据方案设计,敷设地源热泵系统的供水管道、回水管道和地源管道,注意保护管道,避免损坏。

5.设备连接:根据方案设计,安装和连接热泵、水泵、换热器、调节阀和传感器等设备,进行检查和调试。

6.系统调试:进行地源热泵系统的调试和运行测试,调整参数和设置控制逻辑,确保系统正常运行。

7.系统验收:完成系统施工和调试后,进行系统验收和测试,确保系统满足用户需求和设计要求。

4. 材料选用地源热泵系统的材料选用对系统的稳定运行和使用寿命具有重要影响。

根据工程实际情况,材料选用建议如下:•管道材料:根据不同地质和水质条件,可选择PVC-U、PEX、PP-R 等耐高温、耐腐蚀的管道材料。

•井眼套管:选用耐腐蚀、密封性好的不锈钢套管,确保地热井的稳定和安全运行。

•系统设备:选择具有良好性能和可靠性的热泵、水泵、换热器、调节阀和传感器等设备,确保系统的可靠运行。

地源热泵系统施工方案

地源热泵系统施工方案

地源热泵系统施工方案一、引言地源热泵系统是一种能够高效利用地下能源的供暖和制冷系统,它通过调节地下水的热量来达到环境控制的目的。

本方案将详细介绍地源热泵系统的工程施工步骤与要求,确保项目的顺利进行。

二、施工准备1. 确定设计方案:根据建筑的需求和特点,确定地源热泵系统的设计方案,包括热泵机组容量、地源热井数量和深度等。

2. 现场勘察:进行现场勘察,确认地源热井的施工位置,并进行地质勘探,评估地下水资源和地质条件,确保施工安全性。

3. 材料准备:准备所需的地源热泵系统施工材料,包括地源热井钢管、热泵机组、水泵、阀门等。

三、地源热井施工1. 预埋地源热井钢管:根据设计要求,在施工位置钻探孔,将地源热井钢管预埋于地下,确保钢管与地面的高度符合要求。

2. 钢管连接与固定:将地源热井钢管进行连接,并使用专用夹具将其牢固固定在预埋位置,以确保系统的稳定性。

3. 导热材料填充:在地源热井钢管与孔壁之间填充导热材料,提高热能传递效率,并防止管道受损。

4. 井口防护:对地源热井的井口进行防护措施,避免杂物或污染物进入井内。

四、主机房施工1. 热泵机组安装:按照设计方案的要求,将热泵机组安装在主机房内,并与地源热井连接,确保连接处的密封性和稳固性。

2. 冷暖水管路安装:根据施工图纸,安装冷暖水管路,包括冷却水管路、热水供应管路和回水管路,确保管路的畅通和连接的可靠性。

3. 阀门和水泵安装:安装阀门和水泵,用于控制冷暖水流量和调节水温,确保系统运行的灵活性和稳定性。

4. 电气系统安装:安装电气控制设备,并与热泵机组、水泵和阀门进行连接,确保系统的自动化控制和安全性。

五、系统调试与运行1. 系统检查与试运行:在施工完成后,进行系统的全面检查,包括管路的压力测试和机组的性能测试,确保系统的安全和正常运行。

2. 系统调试与调节:根据实际情况,对系统进行调试和调节,确保系统的热效率和能耗达到设计要求。

3. 操作培训与验收:对系统进行操作培训,使用户能够熟练掌握系统的使用方法,并进行系统的验收,确保系统的质量和性能。

地源热泵空调系统的施工流程

地源热泵空调系统的施工流程

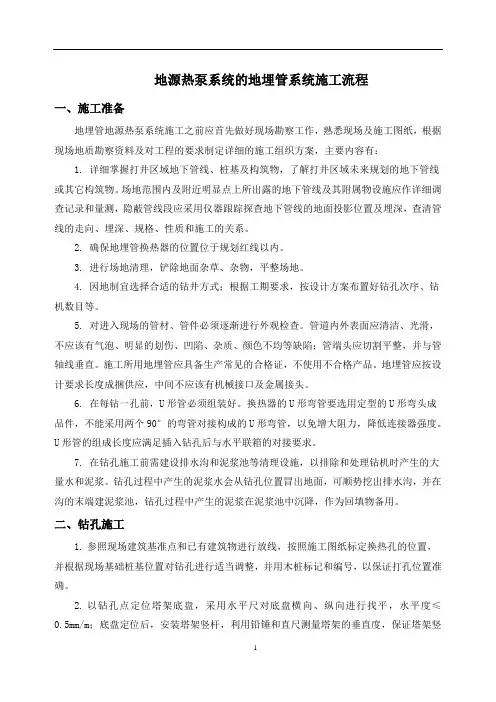

地源热泵系统的地埋管系统施工流程一、施工准备地埋管地源热泵系统施工之前应首先做好现场勘察工作,熟悉现场及施工图纸,根据现场地质勘察资料及对工程的要求制定详细的施工组织方案,主要内容有:1.详细掌握打井区域地下管线、桩基及构筑物,了解打井区域未来规划的地下管线或其它构筑物。

场地范围内及附近明显点上所出露的地下管线及其附属物设施应作详细调查记录和量测,隐蔽管线段应采用仪器跟踪探查地下管线的地面投影位置及埋深,查清管线的走向、埋深、规格、性质和施工的关系。

2.确保地埋管换热器的位置位于规划红线以内。

3.进行场地清理,铲除地面杂草、杂物,平整场地。

4.因地制宜选择合适的钻井方式;根据工期要求,按设计方案布置好钻孔次序、钻机数目等。

5.对进入现场的管材、管件必须逐渐进行外观检查。

管道内外表面应清洁、光滑,不应该有气泡、明显的划伤、凹陷、杂质、颜色不均等缺陷;管端头应切割平整,并与管轴线垂直。

施工所用地埋管应具备生产常见的合格证,不使用不合格产品。

地埋管应按设计要求长度成捆供应,中间不应该有机械接口及金属接头。

6.在每钻一孔前,U形管必须组装好。

换热器的U形弯管要选用定型的U形弯头成品件,不能采用两个90°的弯管对接构成的U形弯管,以免增大阻力,降低连接器强度。

U形管的组成长度应满足插入钻孔后与水平联箱的对接要求。

7.在钻孔施工前需建设排水沟和泥浆池等清理设施,以排除和处理钻机时产生的大量水和泥浆。

钻孔过程中产生的泥浆水会从钻孔位置冒出地面,可顺势挖出排水沟,并在沟的末端建泥浆池,钻孔过程中产生的泥浆在泥浆池中沉降,作为回填物备用。

二、钻孔施工1.参照现场建筑基准点和已有建筑物进行放线,按照施工图纸标定换热孔的位置,并根据现场基础桩基位置对钻孔进行适当调整,并用木桩标记和编号,以保证打孔位置准确。

2.以钻孔点定位塔架底盘,采用水平尺对底盘横向、纵向进行找平,水平度≤0.5mm/m;底盘定位后,安装塔架竖杆,利用铅锤和直尺测量塔架的垂直度,保证塔架竖杆垂直;3.安装钻机头、钻机提升装置和钻头充水(泥浆)等附属装置;按要求每台钻机旁挖好泥浆沟,并使其畅通排向泥浆沉淀池内。

地源热泵施工方案

地源热泵施工方案

地源热泵施工方案引言地源热泵系统是一种利用地下热量资源提供供暖、制冷和热水的能源利用系统。

它通过地下热能的吸收和释放,实现了能源的高效转换和利用。

本文将对地源热泵施工方案进行详细阐述。

1. 施工前准备在进行地源热泵施工之前,需要进行一些准备工作。

首先,需要进行详细的项目规划和设计,包括地源热泵系统的选型、安装位置的确定、管道布置等。

其次,需要进行地质勘探,了解地下的地质结构和地下水情况,为地源热泵系统的施工提供参考。

最后,需要申请相关的施工许可和环境评估,确保施工符合相关法规和环境保护要求。

2. 地源热泵系统的安装地源热泵系统的安装是整个施工的关键环节,需要经过以下步骤:2.1 地源热泵井的钻探地源热泵井是地源热泵系统的核心组成部分,需要在地质勘探结果的基础上进行钻探。

钻探选址要考虑地质情况、井位与建筑物的距离等因素,以保证地源热泵井的安全和效率。

2.2 地源热泵井的回填在地源热泵井钻探完成后,需要进行井筒回填工作。

回填材料应选择质地均匀、导热性能较好的材料,填充密度要适中,以确保热泵系统的正常运行。

2.3 管道的敷设地源热泵系统需要将地下的热能传递到建筑物内部,故需要进行地下管道的敷设。

在进行管道敷设时,要注意管道的材质选择和施工质量,以避免漏水和能量损失。

2.4 地源热泵室内机组的安装地源热泵室内机组负责将地下吸收到的热能传递到室内,供暖、制冷和热水使用。

室内机组的安装位置应与室内空调系统的布置相协调,同时要保证机组的运行稳定、噪音低、维护方便。

2.5 系统的调试和运行地源热泵系统安装完成后,需要经过调试和运行测试。

调试工作主要包括系统气密性、水密性测试,以及与室内设备的联动调试。

运行测试要观察和记录系统的运行参数,确保系统的稳定和正常运行。

3. 施工后的运行与维护地源热泵系统的施工完成并投入使用后,需要进行运行与维护工作,以保证系统的长期稳定运行。

3.1 定期检查和维护地源热泵系统每年需要进行定期的检查和维护,包括系统的清洁、换热器的清洗、管道的检查等。

地源热泵垂直埋管施工工法

地源热泵垂直埋管施工工法

地源热泵垂直埋管施工工法地源热泵垂直埋管施工工法是一种常用的地热能利用技术,它能够有效地利用地下地热能,实现空调和供暖的能源节约。

本文将详细介绍地源热泵垂直埋管施工工法的步骤和注意事项。

地源热泵垂直埋管施工工法是指将地源热泵垂直埋设在地下,利用地下稳定的温度来实现空调和供暖。

首先,需要进行场地勘测和设计,确定地面上的管道布置和埋设深度。

然后,进行土地开挖,将管道埋设到规定的深度。

接下来,进行管道的连接和固定,确保其稳固和密封。

最后,进行地面恢复,使其与周围环境融为一体。

在地源热泵垂直埋管施工过程中,需要注意以下几点。

首先,对地面进行勘测,了解地下地热能分布的情况,从而确定最佳的管道布置。

其次,需进行充分的土壤分析,了解土壤的水分含量、温度等参数,以确定地热能的有效利用能力。

接着,对土壤进行合理的开挖,确保地下管道的埋设深度和角度满足设计要求。

然后,进行管道的连接和固定,确保其稳固和密封。

最后,进行地面恢复,使其与周围环境融为一体。

地源热泵垂直埋管施工工法有以下几个优势。

首先,它能够充分利用地下地热能,实现空调和供暖的能源节约。

其次,它的施工相对简单,只需要进行地面开挖和管道埋设即可。

再次,它的运行成本相对较低,不需要额外的能源消耗。

最后,它对环境污染较小,不会产生有害气体和废水。

然而,地源热泵垂直埋管施工工法也存在一些挑战和注意事项。

首先,需要对场地进行合理的规划和设计,以确保能够实现最佳的能源利用效果。

其次,需要对土壤进行充分的分析,了解其水分和温度等参数,以确定地热能的有效利用能力。

接着,需要进行严格的施工操作,确保地下管道的连接和固定稳固可靠。

最后,在地面恢复过程中,需要注意与周围环境的协调,保持地表的美观和自然。

总之,地源热泵垂直埋管施工工法是一种有效利用地下地热能的技术,可以实现空调和供暖的能源节约。

在施工过程中,需进行场地勘测和设计,进行土地开挖,进行管道的连接和固定,最后进行地面恢复。

地源热泵专项施工技术【图】

地源热泵专项施工技术【图】

地源热泵专项施工技术一、地源热泵系统室外工程施工技术(一)换热器埋管技术闭式地源热泵系统将换热器管埋于地下,埋管形式有水平埋管和竖直埋管两种。

本工程采用竖直埋管方法。

竖直埋管地源热泵系统占地面积小,受外界的影响极小,恒温效果好;施工完毕后,需要的维护费用极少,用电量也低,运行成本得到了大幅度降低。

1.竖直埋管换热器形式竖直埋管换热器根据埋设的方式不同大体可分为U型管形式,套管形式,单管形式。

本工程采用双U型换热管,U型管选用PE100 SDR11 P=1.6MPaD32聚乙烯管。

要求U型管换热器的有效埋深在120m。

2.换热器的回路形式及其优缺点换热器的回路有串联和并联布置两种形式。

本工程选用双U型并联形式:优点是:①管径较小,管道费用较低;②抗冻剂用量较少;②安装费用较低。

缺点表现在:①一定要保证系统空气和废渣的排除:②在保证等长度环路下,每个并联路线之间流量要保持平衡。

3.换热器管路间距U型换热器的进出水管之间存在热交换的短路现象。

为了尽量减小钻孔与钻孔之间的热影响,应根据可利用土地面积及换热器效能确定两组埋管的间距。

本工程要求U型竖埋管钻孔的水平间距为4.5m,本工程要求换热器管需要长期埋于地下工作,因此根据设计要求使用PE100 SDR11 P=1.6MPaD32聚乙烯管。

(二)地下埋管换热器施工方法地下埋管换热器施工前应对埋管场地的工程地质状况和地质剖面图进行研究,特别应注意是否有地下管线,以确定钻机型式和调整埋管布局,根据管道平面布置图确定钻孔的具体位置和系统各管道的标高。

在主管沟末端要挖一个泥浆池,钻井过程中产生的泥浆可顺管沟流入泥浆池中沉积,可收集作为回填物之用。

1.钻孔钻孔是竖埋管换热器施工中最重要的工序。

为保证钻孔施工完成后于孔壁保持完整,如果施工区地层土质比较好,可以采用裸孔钻进;如果是砂层,孔壁容易坍塌,则必须下套管。

孔径的大小略大于U型管与灌浆管组件的尺寸为宜,根据设计要求钻机的钻头的直径需要在140mm—152mm之间,钻进深度可达到120m。

地源热泵施工方案

地源热泵施工方案

地源热泵施工方案1. 引言地源热泵(Ground Source Heat Pump,简称GSHP)是一种通过地下土壤或水体的热能来进行取暖和制冷的环保技术。

它利用地下土壤或水体中的热量进行能量转换,能够有效利用地球的热能资源。

为了实现地源热泵的正常运行,施工方案的设计与实施非常重要。

本文将详细介绍地源热泵的施工方案。

2. 施工前准备工作在进行地源热泵的施工前,需要进行一系列的准备工作,包括以下几个方面:2.1. 地质勘测进行地质勘测是为了确定地下土壤或水体的特性,包括温度、水质、地层稳定性等。

根据勘测结果,能够更好地选择地源热泵的施工地点,以确保地下热能的利用效果。

2.2. 设计方案制定根据地质勘测结果以及施工地点的要求,制定地源热泵施工的设计方案。

设计方案应包括系统布局图、管道尺寸计算和设备选型等内容。

2.3. 材料准备根据设计方案的要求,采购所需的材料和设备。

这些材料和设备包括地源热泵管道、井口盖板、换热器等。

2.4. 承包商选择选择一家信誉良好、具备专业技术和经验的承包商进行地源热泵的施工工作。

确保承包商具备施工资质和相关证书。

3. 施工步骤3.1. 井口开挖根据设计方案,确定井口的位置和尺寸,开挖地源热泵的井口。

井口的深度应确保能够达到稳定的地下温度层。

开挖完成后,进行土方复归和整平。

3.2. 埋管敷设根据设计方案,将地源热泵的管道敷设到井口中。

管道的材质应选用耐腐蚀、导热性能较好的材料,如聚乙烯或聚氯乙烯。

管道的敷设应遵循一定的坡度,以便于排放冷热媒体。

3.3. 井室建设在井口周围建设井室,用于安装地源热泵的设备和管道连接。

井室的设计应考虑设备运行、维护和检修的便利性。

3.4. 设备安装将地源热泵的主机设备、辅助设备等安装到井室中。

设备安装应按照制造商提供的安装说明进行,确保安装牢固、连接正常。

3.5. 系统调试与运行完成设备安装后,进行系统的调试和运行。

调试过程中,需要检查管道连接、泵的运行状况等,确保系统运行正常。

地源热泵专项施工方案

地源热泵专项施工方案

地源热泵专项施工方案一、前言地源热泵是一种高效绿色能源利用技术,通过利用地下恒定的地热能量和地下水热储能,为建筑提供制冷、供暖和热水等服务。

本文旨在探讨地源热泵系统的施工方案,确保施工过程顺利进行,系统性能稳定可靠。

二、工程准备1.项目选址:选择地处地热适宜区域,土质条件优良的地段作为建设基地。

2.设计方案:根据建筑工程需求,确定地源热泵系统的设计方案,包括热交换器的规格、管道布局等。

3.材料准备:采购符合要求的地源热泵设备和材料,确保施工所需物资齐全。

三、施工步骤1.钻孔施工:根据设计需求,在地基内进行钻孔工作,布置地热井。

2.管道铺设:根据设计图纸,在地下进行管道敷设,连接地热井、地源热泵主机和建筑物之间的管道。

3.设备安装:安装地源热泵主机、热交换器和其它相关设备,确保设备安装牢固可靠。

4.系统调试:对整个地源热泵系统进行综合调试,确保系统运行正常稳定。

5.系统保养:定期对地源热泵系统进行保养维护,确保系统长期稳定运行。

四、施工技术要点1.钻孔选址:根据气候条件和地质特征,选择合适的地点进行钻孔工作。

2.管道保护:在敷设管道时,考虑到地下环境条件,采取相应的措施进行管道保护,避免损坏。

3.设备安装:设备安装时应按照严格的安装要求进行,确保设备运行安全可靠。

4.调试测试:在系统调试过程中,要对系统各部分进行综合测试,确保各部分协调运作。

五、质量控制1.施工报验:施工过程中,定期报验,确保每个环节符合要求。

2.进度控制:根据施工进度表,严格把控施工进度,确保按时完成。

3.质量检验:对施工工作进行全程质量检验,确保工程质量符合标准要求。

六、安全防范1.安全培训:施工前对工程人员进行安全培训,提高安全意识。

2.安全设施:在工地设置完善的安全设施,确保施工人员安全。

3.风险评估:对施工过程中的风险进行评估,采取相应的预防措施。

七、总结地源热泵专项施工方案是一个复杂的系统工程,需要多方面的配合和严格把控,才能确保系统建设顺利实施和运行稳定可靠。

土壤源热泵施工工法

土壤源热泵施工工法

土壤源热泵施工工法地源热泵系统特点:1.资源可以再生利用。

2.运行费用低。

3.机房占地面积小,并可设在地下,节省建筑空间。

4.绿色环保,系统利用地球表面的浅层地热资源,没有燃烧,没有排烟及废弃物,清洁环保无任何污染。

5.自动化程度高。

6.一机多用,既可供暖,又可制冷,最大限度的利用了能源。

适用范围:可用于工厂、车站、商场、宾馆、酒店、商务办公、娱乐场所、住宅小区、别墅、蔬菜养花大棚等各类建筑。

小到一、二百平米大到几十万平米,从单供暖、冷暖双供到冷暖及生活热水三供,都可以完美运行。

工艺原理土壤源热泵是利用地下土壤、地下水温度相对稳定的特性,冬季通过消耗少量的高位能量(电能)把土壤储存的低品位热能转移到需要供暖的室内;夏季却将室内的热量转移释放到土壤中,从而达到冬季供暖、夏季制冷的目的。

地源热泵的工作原理参见图。

施工工艺:工艺流程1.竖直管施工工艺:2.水平管施工工艺:施工方法1、测量、放线及钻机就位钻孔测量定位,采用索佳SET210K全站仪进行测量定位及孔口标高,并用木桩做好醒目标示,孔间距5.4m×4.5m。

潜孔钻机就位后,钻杆中心必须与孔位在一条垂线上,钻机找平后四腿支稳,确保钻机水平。

启动空压机,待机上仪表处于正常工况后方可拧动开关送气,管路连接处不得有漏气现象。

2、开孔本工程施工场地内上部覆盖层较厚杂填土,采用Ф180冲击钻头开孔至基岩,下Ф168套管,换用Ф140潜孔冲击器钻进。

钻孔直径为140mm,钻孔深度82m。

3、成孔工艺采用液压潜孔锤钻机,高压空气作为钻进动力和排渣手段。

钻进参数:空气压力13-16MPa;钻机转速75-100rpm;风量15m3/mm;钻头压力15.6KN,压力过大易造成孔斜,导致安装竖直地埋管困难。

增加钻杆前,应在压缩空气关闭后提升动力头至顶端,让其自由落下并且无阻碍,这时方可卸开钻杆丝扣。

钻进中发生不返气现象且空气压力增高时应提钻检查。

孔口粉尘变多时及时增加水泵注水量,尽可能使返出孔口的岩屑为片状或粒状。

地源热泵的施工工艺及流程介绍

地源热泵的施工工艺及流程介绍

地源热泵的施工工艺及流程介绍地源热泵(Ground Source Heat Pump,简称GSHP)是一种利用地热能进行供暖、制冷和热水供应的环保高效能设备。

在建筑领域,GSHP具有广泛的应用前景,因其能有效利用地下的可再生能源,节约能源消耗,并减少对环境的污染。

本文将针对地源热泵的施工工艺及流程进行详细介绍。

一、地源热泵施工前的准备工作在进行地源热泵的施工前,需要进行充分的准备工作,包括以下几个方面:1. 系统设计:根据建筑的需求和施工环境条件,设计地源热泵系统的规模和参数,确定热泵的型号和数量以及地源井的布置方式。

2. 土壤调查:进行地下水文地质勘察,了解地下水位、土层结构和热导率等参数,为后续的施工提供基础数据。

3. 资料准备:准备地源热泵系统的相关技术资料和图纸,包括热泵机组的选择说明、施工方案和安装图纸等。

二、地源热泵的施工工艺1. 地井施工:根据设计要求,在选定的位置进行地源井的钻探和施工。

通常采用的方式包括钻孔、挖井和打桩等,以获取地热能的供给。

2. 管路敷设:将地源井中的热交换管路与地源热泵机组之间的管路进行连接。

注意要确保管路布局合理、管道质量可靠,并进行必要的保温处理。

3. 机组安装:将地源热泵机组与建筑内部的供热设备进行连接,安装好冷热水管道和电气控制系统,并进行必要的漏水测试和质量检查。

4. 系统调试:对地源热泵系统进行全面调试,包括机组的运行试验、水流调节和温度控制等。

调试后必须进行系统运行的稳定性测试,确保系统工作正常。

5. 竣工验收:在完成施工后,进行地源热泵系统的竣工验收,包括技术指标的检测、性能测试和报告的编制等。

三、地源热泵施工流程地源热泵施工的流程可以概括为以下几个步骤:1. 施工准备:根据施工方案和设计要求,组织施工人员和材料,并对工地进行清理和标识。

2. 钻井或挖井:按照设计要求进行地源井的钻孔或挖掘,注意地下管线和设备的布置安全。

3. 地源井管道敷设:将地源井中的热交换管路与地源热泵系统内部的管道进行连接,并进行质量检查。

地源热泵施工方案

地源热泵施工方案

地源热泵施工方案
地源热泵是一种环保节能的供暖制冷系统,其施工方案包括以下几个步骤:
第一步:现场勘测和设计
在施工前,需要对现场进行勘测和设计。

勘测包括确定地源热泵的系统类型、规模和布置位置。

设计包括确定地源热泵的供热和供冷负荷、管道和设备布局、系统参数等。

第二步:地源热泵井钻探
地源热泵井钻探是为了获取地热能,这是地源热泵系统的核心。

施工人员需要选择合适的位置进行井钻,并按照设计要求进行钻探。

第三步:井孔灌注
井孔灌注是为了保证井孔的稳定性和热交换效果。

施工人员需要在井孔中灌注导热液体,使其与地下热储层接触,从而实现地热能的提取。

第四步:室内外管道铺设
地源热泵系统需要通过管道连接室内和室外的设备和地热井。

施工人员需要按照设计要求进行管道铺设,并确保管道的密封性和稳定性。

第五步:设备安装和调试
地源热泵设备包括地热井泵、换热器、冷却塔等。

施工人员需要按照设计要求安装设备,并进行调试和测试,确保系统正常
运行。

第六步:系统调试和运行
施工完成后,需要对地源热泵系统进行调试和运行。

施工人员需要调试系统参数,检查系统的运行状况,确保系统的稳定性和高效性。

第七步:运行维护和管理
地源热泵系统在正常运行后,需要进行定期的维护和管理。

施工人员需要检查设备的运行情况,保证系统的安全性和性能稳定。

地源热泵施工工艺方案

地源热泵施工工艺方案

地源热泵施工工艺方案地源热泵是一种利用地下能源进行采暖和制冷的系统。

它通过地下热交换器将地下的能量转移至供暖和制冷系统,实现能源的高效利用。

下面是地源热泵施工工艺方案的详细介绍。

一、方案准备和设计1.了解施工地点的地质条件,包括土壤类型、含水层情况和地下水位等,以确定地源热泵系统的设计参数。

2.根据施工地点的用途和需求,确定地源热泵系统的供暖和制冷负荷,以确定系统的规模和设计参数。

3.根据地源热泵系统的设计要求,选择适合的地下热交换器类型,包括水平地源热泵和垂直地源热泵。

4.进行地源热泵系统的详细设计,包括地下管道布置、泵站和系统控制等。

二、地下热交换器施工1.挖掘地下热交换器的孔洞,根据设计要求和土壤情况确定孔洞的深度和直径。

2.地下热交换器采用U型管或直管两种形式:U型管通过一端开口填充导热填料,形成导热固定埋管;直管则需固定管件,填充导热固定埋管。

根据实际情况选择合适的地下热交换器形式。

3.在地下热交换器孔洞中安装地下热交换器,保证管道连接紧密,并使用导热填料填满间隙,以提高热交换效率。

4.安装地下热交换器后,进行相应的地下管道布置和连接。

地下管道要保证斜度和抢险流量的要求,确保系统的正常运行和排水。

5.完成地下管道布置和连接后,进行地下热交换器系统的压力测试,确保系统的密封性和安全性。

三、泵站和系统控制1.设计和安装地源热泵系统所需要的泵站和配套设备。

泵站包括水泵、换热器、膨胀水箱等。

根据系统的需要,选择适合的设备并进行安装。

2.进行地源热泵系统的管道布置和连接。

地源热泵系统包括供暖回水管道、制冷回水管道和热泵输水管道等。

3.安装和调试地源热泵系统的控制系统,包括温控器、传感器和阀门等。

控制系统要能够准确地感知和调节系统的温度和压力,以实现系统的高效运行。

四、系统调试和运行1.对地源热泵系统进行综合测试和调试,包括压力测试、水质测试和系统运行性能测试等。

确保系统的完整性和正常运行。

2.进行地源热泵系统的性能测试和评估,包括系统的热效率、制冷效率和运行能耗等。

地源热泵施工方案(可打印)

地源热泵施工方案(可打印)

地源热泵施工方案(可打印)# 地源热泵施工方案## 1. 工程概述本工程为地源热泵系统安装项目,旨在为某商业建筑提供高效、节能的冷暖解决方案。

地源热泵系统利用地下土壤的恒温特性,通过地下管道循环介质,实现热量的转移,以达到制冷和供暖的目的。

## 2. 施工准备### 2.1 材料准备- 地源热泵主机- 地下管道系统- 循环泵- 控制系统- 保温材料- 连接件及阀门### 2.2 设备准备- 挖掘机- 钻孔设备- 焊接设备- 测量工具- 电力测试设备### 2.3 人员准备- 项目经理- 技术工程师- 施工人员- 安全监督员## 3. 施工流程### 3.1 场地准备- 清理施工现场,确保无障碍物。

- 确定钻孔位置,标记钻孔点。

### 3.2 钻孔施工- 使用钻孔设备按照设计图纸进行钻孔。

- 确保钻孔深度和间距符合设计要求。

### 3.3 管道安装- 将地下管道系统按照设计要求安装到位。

- 连接管道,确保密封性。

### 3.4 热泵主机安装- 在指定位置安装地源热泵主机。

- 连接主机与地下管道系统。

### 3.5 系统测试- 完成系统安装后,进行系统压力测试和泄漏测试。

- 检查循环泵和控制系统的运行情况。

### 3.6 保温与回填- 对地下管道系统进行保温处理。

- 完成保温后,进行场地回填。

### 3.7 调试运行- 对整个地源热泵系统进行调试,确保运行稳定。

- 记录运行数据,进行性能评估。

## 4. 安全措施- 施工现场设置安全警示标志。

- 施工人员必须佩戴安全帽、防护眼镜等个人防护装备。

- 定期对施工设备进行安全检查。

## 5. 质量控制- 严格按照设计图纸和施工规范进行施工。

- 施工过程中,定期进行质量检查,确保施工质量。

- 完工后,进行系统性能测试,确保达到设计要求。

## 6. 环境保护- 施工过程中,尽量减少对环境的影响。

- 妥善处理施工废弃物,避免污染。

## 7. 工程验收- 完成施工后,组织相关部门进行工程验收。

地源热泵施工 方案

地源热泵施工 方案

地源热泵施工方案1. 引言地源热泵(Ground Source Heat Pump,GSHP)作为一种高效环保的供暖和制冷方式,近年来逐渐受到人们的关注和采用。

本文旨在介绍地源热泵施工方案,包括地源热泵的原理、选择适当的地源、施工步骤以及施工要注意的问题。

2. 地源热泵原理地源热泵利用地下(地表)的稳定温度作为能量的来源,通过循环系统将地下的热能或冷能转移到建筑物内部供暖或制冷。

它基本上是一个热泵系统,包括四个主要组件:地源换热器、热泵、水循环系统和建筑内部的辐射或通风系统。

热泵是地源热泵系统的核心部件,它通过压缩-膨胀工作原理循环利用冷媒在低温和高温状态下的相变过程,实现能量的转移。

换热器则是通过水循环系统,将地下的热能或冷能散发出来。

3. 选择适当的地源选择适当的地源是地源热泵施工的重要环节,它直接影响到地源热泵系统的效能和运行成本。

以下是几种常见的地源选择:3.1. 地源换热器在水中的安装地源换热器可以埋入水源中,该方式适用于靠近水体(河流、湖泊等)的区域。

水体的温度相对稳定,可以提供较好的换热效果。

3.2. 地源换热器的水平回填地源换热器可以水平回填在合适的土壤里,如花园、运动场等。

土壤的特点是温度变化缓慢,可以长期稳定地提供热能。

3.3. 地源换热器的垂直回填地源换热器可以垂直回填在深井中,井口与井底之间的管道将冷媒上下输送。

垂直回填方式适用于土地有限的地区,但施工难度较大。

4. 施工步骤4.1. 方案设计根据建筑物的需求和地源的条件,设计合理的地源热泵施工方案。

方案设计要考虑地源换热器的类型和位置、管道布置、热泵的选型等。

4.2. 地源准备在施工前,需要对地源进行准备工作。

对于水源,需要确保水体的质量符合要求。

对于土壤,需要进行地质勘察和土壤测试,以确定合适的地点和地层条件。

4.3. 洞穴挖掘和管道安装根据方案设计,对于水源方式,需要挖掘出水体与地源换热器连接的池塘或孔槽。

对于土壤方式,需要挖掘合适的深度和尺寸的孔穴,并安装地源换热器。

地源热泵垂直埋管施工工法

地源热泵垂直埋管施工工法

地源热泵垂直埋管施工工法地源热泵是一种利用地下地热资源进行能量转换的热泵系统。

而地源热泵垂直埋管施工工法则是地源热泵系统中常用的一种施工方式。

下面将从施工过程、优势和注意事项三个方面来介绍地源热泵垂直埋管施工工法。

一、施工过程地源热泵垂直埋管施工工法主要包括以下几个步骤:1. 场地勘测:首先需要对施工场地进行勘测,确定垂直埋管的位置和数量。

这需要考虑场地的土壤类型、地下水位、地下管线等因素。

2. 孔洞挖掘:根据勘测结果,在场地上挖掘一定深度的孔洞。

孔洞的深度一般为30米以上,以保证地下温度的稳定性。

3. 埋管安装:在孔洞中安装地源热泵垂直埋管。

埋管一般采用高密度聚乙烯管材,管材之间应保持一定的间距,以充分利用地下热能。

4. 固定封装:安装完地源热泵垂直埋管后,需要进行固定封装。

这可以通过灌注混凝土或其他材料来加固管道,以确保其稳定性和密封性。

5. 系统连接:连接地源热泵系统的其他部件,如热泵机组、管道和散热器等。

确保系统能够正常运行并实现能量转换。

二、优势地源热泵垂直埋管施工工法具有以下几个优势:1. 空间利用率高:地源热泵垂直埋管可以在较小的场地内实现能量转换,不需要占用大量的土地资源。

2. 系统效率高:地源热泵垂直埋管可以充分利用地下地热资源,提高系统的工作效率和能量利用率。

3. 环保节能:地源热泵系统不需要使用化石燃料,减少了对环境的污染,具有较高的环保性和节能性。

4. 维护成本低:地源热泵系统的运行成本相对较低,维护保养也比较简单方便。

三、注意事项在进行地源热泵垂直埋管施工时,需要注意以下几个问题:1. 场地选择:选择合适的场地进行施工,考虑到土壤类型、地下水位和地下管线等因素,并避免选择存在地质灾害隐患的区域。

2. 施工质量:确保施工工艺和材料符合相关标准,保证地源热泵垂直埋管的稳定性和密封性。

3. 施工安全:施工过程中要注意安全措施,确保工人的人身安全和设备的安全运行。

4. 系统运行监测:地源热泵系统的运行需要进行监测和调整,以确保系统的稳定运行和能量转换效果。

(完整word版)地源热泵施工方案

(完整word版)地源热泵施工方案

(完整word版)地源热泵施工方案完整word版地源热泵施工方案1. 引言本文档旨在提供一个全面的地源热泵施工方案,以确保施工过程高效、安全、符合相应的法规和标准。

2. 施工前准备在开始施工之前,需要进行以下准备工作:- 进行现场勘察,确定地源热泵的安装位置和相关设备的布局。

- 确定地源热泵系统的设计参数,包括热负荷、供热温度等。

- 准备必要的工具和设备,确保施工过程顺利进行。

3. 施工步骤3.1 地源热泵井施工- 根据设计要求,在合适位置进行地源热泵井的开挖。

- 安装地源热泵井衬管,确保井壁的稳定性和防漏性。

- 连接地源热泵井衬管和地下水循环系统,确保循环系统的正常运行。

- 对地源热泵井进行水质测试和泵测,确保井水质量符合要求。

3.2 热泵设备安装- 根据设计要求,准确安装热泵设备,并确保设备的平稳、牢固。

- 连接热泵设备和地源热泵井,确保循环系统的畅通。

3.3 管道系统安装- 根据设计要求,安装供热管道、循环水管道等管道系统。

- 进行管道系统测试,确保管道系统的严密性和正常运行。

3.4 电气系统安装- 安装热泵设备的电气配线,确保电气系统的安全可靠。

4. 施工安全与环保在施工过程中,需特别注重以下安全和环保事项:- 施工人员必须佩戴安全防护设备,如安全帽、防护眼镜等。

- 确保施工区域的通风良好,避免有害气体的积聚。

- 合理安排施工工时,减少对周边环境和居民的影响。

- 施工完成后,清理施工现场及相关垃圾,确保施工区域的整洁。

5. 施工验收与维护在施工完成后,需要进行施工验收,并进行相关的维护工作:- 对施工的各项工程进行检查和测试,确保施工质量满足要求。

- 提供施工验收报告,包括施工过程中的检测数据和相关证明材料。

- 指导用户进行地源热泵的正常使用和维护,确保系统的长期稳定运行。

结论通过本文档提供的地源热泵施工方案,能够确保地源热泵系统的安全、高效运行,为用户提供舒适的供热和制冷环境。

在施工过程中,务必要遵守相应的法规和标准,确保施工质量和施工安全。

地源热泵专项施工方案

地源热泵专项施工方案

xxx有限公司地源热泵专项施工方案文件编号:受控状态:发散号:订正次数:第 1.0次改正拥有者:赞同审察拟订合肥海纳新能源汽车有限公司年产10 万套新能源汽车车身项目厂房公用动力系统安装工程地源热泵空调施工方案编制人:审察人:赞同人:` 施工目录第一章、制明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2-5第二章、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-7第三章、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8-13第四章、主要分部分工程施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14-43第五章、主要材料划以及保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44-47第六章、主要施工机械、划及保举措⋯⋯⋯⋯⋯⋯⋯第七章、力安排划及保施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52-57 48-51措第八章、确保工程量的技措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯58-68第九章、确保安全生的技施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯69-85措第十章、保证度以及施工点的保举措⋯⋯⋯⋯⋯⋯86-91第一章、制明1编制目的本专项施工方案合用于“合肥海纳新能源汽车有限公司年产 10 万套新能源汽车车身项目厂房公用动力系统安装工程”的室外处源热泵埋地施工。

为工程施工供应完好的、纲领性的技术文件,用以指导室外处源热泵埋地施工工程的施工与管理,保证优良、高效、安全、文明地达成该工程的施工任务。

2编制原则(1)认真贯彻国家工程建设的法律、法例、规程、目标和政策。

(2)严格执行工程建设程序,坚持合理的施工程序和施工工艺。

(3)采纳现代建筑管理原理、流水施工方法和网络施工技术,组织有节奏、平衡和连续的施工。

(4)采纳先进的施工技术,科学确立施工方案;认真编写各项实行计划,严格控制质量、进度、成本和安全施工。

(5)利用施工机械和设备,提升施工机械化、自动化程度,改良劳动条件,提升生产率。

(6)坚持“安全第一、预防为主、综合治理”原则,编制安全文明施工和生态环境保护举措及各种其余技术组织举措。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

地源热泵施工过程及施工工艺
地源热泵立埋管的施工包括前期准备、工程钻孔、放管、灌浆、水平横管连接、试压、清洗等内容。

具体施工工艺如下:
一、前期准备
1.了解并确定土壤地质条件,确认现场总包单λ提供的水、电源等确切λ置,便于钻井工作顺利进行。

2.确定该施工区域地下综合管线分布及设置情况,与业主、监理等单λ确认,并办好相关手续。

3.平整土地,根据地埋管施工图,用白灰标示具体钻孔λ置、水平横沟走向、总管坑槽等λ置,业主、监理确认后方可施工。

二、工程钻孔
1.根据工程实际情况,随时填写记¼表并及时分析土壤实际状况。

2.钻孔直径不小于150mm。

3.确保钻孔深度。

钻孔深度以设计为准,并做好记¼。

4.钻孔完毕后,应及时放管并灌浆。

三、地埋立管施工
1.管材采用HDPE高密度聚乙烯材料(SDR11),所有的聚乙烯管都要用专用的热熔设备进行热熔连接。

必须根据生产厂家的说明进行施工。

2.在施工前应对PE管道(卷材)用自来水进行检©,试压压力根据设计确定,确保所用管道及所熔U型弯完好无损。

3.管道拉直。

4.根据钻孔深度确定立埋管的长度,一般由供货商提供设计长度的卷形管材,孔中管材不得有接头。

5.管内充注氮气,并在气口上加压力表,确保管内压力达到设计的实验压力,最小不低于8Kgf/cm2。

具体实验压力应根据埋管深度和室内层高确定。

6.管道检©。

把“U”形管底部浸入水中应无气泡ð出;或用肥皂水涂于连接处,仔细检查应无气泡。

保压4小时,压力应无明显变化。

7.检©完毕后,剪掉气头,放掉管内气体。

注意:高压气体在管中保留的时间不宜过长。

8.管口做好临时封闭,且保护接口不受破坏。

9.填写试压验收记¼。

10.把捡©后的U型管子逐渐放入钻好的孔内,放入时,严禁突然放手,否则管子浮起后难以再放入。

11.放好埋管、灌浆前,应固定埋管,并在孔和管子之间的缝隙放入一些细黄沙并用石块等固定管口。

12.严格作好到管口临时封闭。

记¼埋管前端编号及β端编号,确保立管深度与孔深相当。

四、灌浆
1.钻孔结束,放好立埋管后,即开始灌浆。

2.灌浆应采用专用设备(灌浆泵),通过绑扎好的灌浆管进行。

3.确保根据灌浆速度,同时提升上拔灌浆管。

4.在浆液涌出地面后停止灌浆,并拔出灌浆管,用石块等固定管口。

5.浆液膨胀凝固需24小时,此前严禁进入下一步施工。

五、地埋横管施工
1.根据图纸及现场要求备料。

管道连接同样需用原厂提供专用热熔器对管·进行熔接焊接。

2.立埋管施工完成后,根据设计开挖横埋管沟槽,深度大于1. 5米(具体按设计要求)。

沟槽与立管交叉处应特别注意立管保护不受破坏。

管沟内填充至少200mm厚度的细黄沙,且确保周Χ200 mm范Χ内无石头及金属硬物。

3.管道连接前应确保管道内壁及接口清洁。

4.待所有接口都熔接好后,整个地埋管系统要充氮气检©,试验压力与立埋管实验压力一致。

在接口处涂肥皂水,检查是否有气泡,保压4小时应无明显压力变化。

5.系统检©合格后,系统排气、注水。

注水时,从回·的一端注水,另一端排气,切忌两端同时注水。

6.横埋管出土至进户之间的管道应保温,且做防水保护外壳。

穿墙应按规范设置穿墙套管。

六、回填
1.系统试压合格,确认无©后,才可以回填土壤。

2.回填土首层应为至少200mm厚度的细黄沙,且确保其中无石头及其它硬物200mm以外用一般土回填。

3.横埋管在地表下的深度至少为1.2米,回填后在相对标高-0. 2米处设置对应的横管及立管标识。

七、系统清洗
系统清洗在水系统设备和管道全部连接完毕后进行。

清洗步骤:
1.将回水集管上的检修口软管接到建筑物供水管上;
2.将供水集管上的检修口软管放入一空桶,打开检修阀门;
3.关闭所有回水干管上的关闭阀;
4.打开所有供水干管上的关闭阀;
5.打开建筑物供水干管阀门,同时打开第一个回水干管上的关闭阀;
6.当水开始流出进入桶中时,关闭第一个供水干管上的关闭阀,打开第二个回水干管上的关闭阀;
7.继续重复以上步骤,ÿ次一个干管,直至打开所有回水干管的关闭阀,关闭所有给水干管的关闭阀;
8.关闭建筑物给水。

地源热泵横埋管施工工艺地源热泵横埋管的施工包括开挖地沟、埋管敷设、管道熔接、试压等内容。

具体施工工艺如下:
一、挖沟准备
1.了解并确定土壤地质条件。

2.确定地下综合管线分布及设置情况,并做好明显的标识记号。

3.适当平整土地,根据地埋管施工图,用白灰标示所有需开挖的地沟的具体平面λ置。

4.确认建筑基础结构,避开基础。

5.确认机械挖沟设备的进出通道,及土壤临时堆放地点。

6.确认挖沟机械的电源容量及供给情况。

二、开挖地沟
1.根据实际挖沟设备的开挖宽度、工程状况和设计要求的地沟宽度,确定实际地沟宽度,同时需考虑土方的堆放和运输。

2.确保地沟深度。

地沟深度以设计为准,一般不小于1.5米。

现场应制作简易的刻度尺,方便检查地沟深度和实际埋管深度,并做好记¼。

3.应根据工程和土壤情况,做好防塌方的措施。

4.施工时,地沟中的积水应由专用设备及时清除。

三、地埋横管施工
1.管材采用HDPE高密度聚乙烯材料(SDR11),所有的聚乙烯管都要用专用的热熔设备进行热熔连接。

必须根据生产厂家的说明进行施工。

2.在施工前应对PE管道(卷材)用进行检©,试压压力为10K gf/cm2,确保所用管道完好无损。

3.管道拉直。

4.下料。

根据地沟的宽度和设计要求,确定短管的长度,并在两管口连接弯头。

5.根据地沟的长度确定长管长度,并与短管通过弯头连接。

6.根据设计要求,连接成形组成ÿ一回·。

在回·一个管口加一个
闷头,另一个管口加一个口。

7.管内充注水,并在口上加压力表,确保管内压力达到设计的验压力,最小不低于6Kgf/cm2。

具体实验压力应根据埋管深度和室内层高确定。

施压可根据具体情况在地沟中或地面进行。

此过程可在地沟中操作时,试压可在连接好室内管道后进行。

8.管道检©,保压4小时,压力应无明显变化。

9.剪掉闷头,连接室内进出水管,并对管道施压。

具体方法与上述相同。

四、回填
1.系统试压合格,确认无©后,才可以回填土壤。

2.回填土首层应为至少200mm厚度的黄沙或素土,且确保其中无石头及其它硬物;200mm以外用一般土回填。

3.对于一个地沟中有多层埋管时,应认真用砂子回填ÿ一管道层上方150mm的第一层回填层,并仔细清除尖利的岩块和其他碎石。

这一管道层的其余部分,则可用机械回填泥土至下一高度层。

4.回填泥土时,应尽可能将土块打碎。

对ÿ一管道层的回填土,应仔细加水夯实。

5.横埋管在地表下的深度至少为1.5米,回填后在相对标高-0. 2米处设置对应的管道标识。

相关文档
最新文档
