地源热泵施工工艺

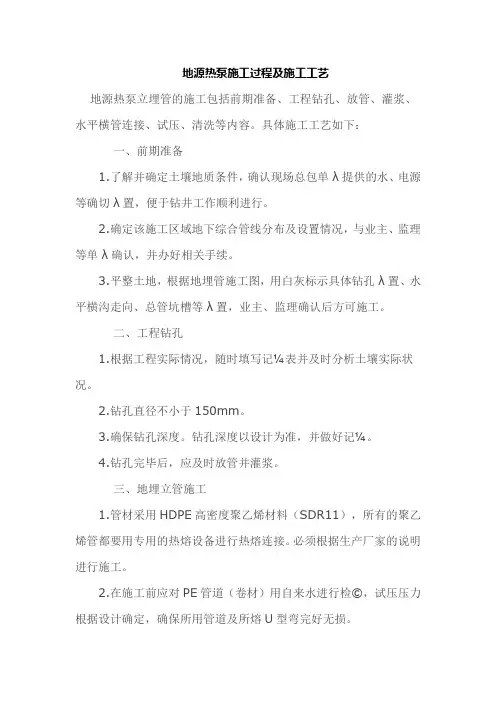

地源热泵施工过程及施工工艺
地源热泵施工过程及施工工艺地源热泵立埋管的施工包括前期准备、工程钻孔、放管、灌浆、水平横管连接、试压、清洗等内容。
具体施工工艺如下：一、前期准备1.了解并确定土壤地质条件，确认现场总包单λ提供的水、电源等确切λ置，便于钻井工作顺利进行。
2.确定该施工区域地下综合管线分布及设置情况，与业主、监理等单λ确认，并办好相关手续。
3.平整土地，根据地埋管施工图，用白灰标示具体钻孔λ置、水平横沟走向、总管坑槽等λ置，业主、监理确认后方可施工。
二、工程钻孔1.根据工程实际情况，随时填写记¼表并及时分析土壤实际状况。
2.钻孔直径不小于150mm。
3.确保钻孔深度。
钻孔深度以设计为准，并做好记¼。
4.钻孔完毕后，应及时放管并灌浆。
三、地埋立管施工1.管材采用HDPE高密度聚乙烯材料（SDR11），所有的聚乙烯管都要用专用的热熔设备进行热熔连接。
必须根据生产厂家的说明进行施工。
2.在施工前应对PE管道（卷材）用自来水进行检©，试压压力根据设计确定，确保所用管道及所熔U型弯完好无损。
3.管道拉直。
4.根据钻孔深度确定立埋管的长度，一般由供货商提供设计长度的卷形管材，孔中管材不得有接头。
5.管内充注氮气，并在气口上加压力表，确保管内压力达到设计的实验压力，最小不低于8Kgf/cm2。
具体实验压力应根据埋管深度和室内层高确定。
6.管道检©。
把“U”形管底部浸入水中应无气泡ð出；或用肥皂水涂于连接处，仔细检查应无气泡。
保压4小时，压力应无明显变化。
7.检©完毕后，剪掉气头，放掉管内气体。
注意：高压气体在管中保留的时间不宜过长。
8.管口做好临时封闭，且保护接口不受破坏。
9.填写试压验收记¼。
10.把捡©后的U型管子逐渐放入钻好的孔内，放入时，严禁突然放手，否则管子浮起后难以再放入。
11.放好埋管、灌浆前，应固定埋管，并在孔和管子之间的缝隙放入一些细黄沙并用石块等固定管口。
地源热泵垂直埋管施工工法
地源热泵垂直埋管施工工法一、施工准备在进行地源热泵垂直埋管施工前，需要进行充分的施工准备工作。
这包括对施工队伍的培训和交底，确保每个工人都熟悉施工工艺和安全操作规程。
同时，需要检查施工所需的设备和工具，确保其完好无损，能够正常使用。
二、现场勘察在施工前，需要对施工现场进行详细的勘察，了解施工现场的地形、地貌、水文地质等情况。
同时，需要确定垂直埋管的深度、长度和间距等参数，并制定合理的施工方案。
三、管材选择垂直埋管的管材一般采用高密度聚乙烯（HDPE）管或聚氯乙烯（PVC）管，根据具体情况选择合适的管材。
管材的规格和尺寸需要根据垂直埋管的参数和设计要求进行选择。
四、钻孔施工钻孔是垂直埋管施工中的重要环节，钻孔的位置和深度需要精确控制。
钻孔施工可以采用专业的钻孔机进行，钻孔完成后需要对孔径、孔深进行检查，确保符合设计要求。
五、管道预处理在安装垂直埋管前，需要对管道进行预处理，包括除锈、清洗、干燥等。
同时，需要对管道进行检查，确保其没有损坏或裂纹。
六、管材安装管材安装是垂直埋管施工的关键环节，安装时需要严格控制管道的走向和深度，确保管道的连接牢固、密封性好。
在安装过程中，需要对管道进行测量和记录，及时发现和处理问题。
七、灌浆回填在管道安装完成后，需要进行灌浆回填，以固定管道并保护管道不受损坏。
灌浆回填材料需要根据地质情况进行选择，确保其具有良好的密实性和稳定性。
在灌浆回填过程中，需要分层回填并进行振捣，确保管道完全被密实填充。
回填完毕后需要进行一定的养护工作，防止回填材料开裂或下沉。
八、系统测试在施工完成后，需要对地源热泵垂直埋管系统进行测试，包括系统运行状况、热泵机组性能等方面。
测试过程中需要记录各项数据，如流量、温度等，以便对系统性能进行分析和评估。
如发现系统存在问题或性能不达标，需要及时进行调整或修复。
同时，定期的维护和保养也是保证地源热泵垂直埋管系统长期稳定运行的重要措施。

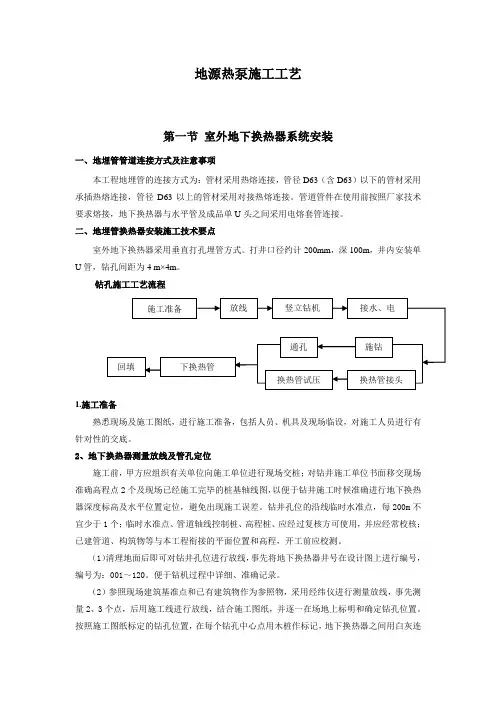

地源热泵施工工艺方案
接，清楚的在地面上体现书井位及走向，并再次校核确认钻孔位置。
（3）如发现埋管部位下有地下管线或构筑物时，允许稍有偏差，可适当调整局部钻孔位置，并及时更正绘制最终钻孔定位图。
然后根据垂直埋管平面布置图以及钻孔定位图，最终确定钻孔及水平埋管沟槽的具体位置和埋管系统的标高。
现场钻孔定位图应报设计院、监理工程师和业主同意批准。
（4）当调整局部钻孔位置的位移较大时，应及时向现场监理工程师和业主反应。
设计院批准后方能更改井位。
（5）按照施工图纸标定换热孔的位置，在每口井位置钉40*40mm木桩，以保证打孔位置准确。
3.钻孔地下换热器孔的放线定位完毕后，确定地下换热器孔的位置树立钻机。
具体操作如下：3.1竖立钻机A. A.以钻孔点定位塔架底盘，采用水平尺对底盘横向、纵向进行找平，水平度≤0.5mm/m。
B. B.底盘定位后，安装塔架竖杆，利用铅锤和直尺测量塔架的垂直度，保证塔架竖杆垂直。
C. C.安装钻机头、钻机提升装置和钻头充水（泥浆）等附属装置。
D. D.按要求挖好沉淀池及泥水沟，并使其畅通。
泥浆坑开挖采用挖机或人工进行，钻井设备较多时候，泥浆坑内开挖要统一安排进行，不得现场随意乱挖。
泥浆坑距离地下换热器位置距离不宜过长，控制在5米以内即可。
E. E.对钻机及附属装置接电、接水管，对每台设备进行点试，确定转向。
各参数无误后方可启动钻机进行钻井施工。
3.2钻孔初期要遵循循序渐进原则，钻杆进尺要缓慢，并根据钻井进度及时清理钻孔四周的沙土，对泥浆沟内的沙土、石块等也要及时清理。
防止进入泥浆坑或重新被循环进入孔内。
当钻孔到一定深度，20米以下后，由于遇到中风化岩层，可根据钻机自身性能情况，调节钻速，提高钻井进深尺度。
3.3钻井过程中要时刻注意钻机的水平度，确保钻机树立稳定、水平。
如发现钻机出现倾斜，要立即停止钻孔。
调整钻井水平、垂直度后方可重新开钻。
防止钻孔出现倾斜、窜孔情况。
3.4钻孔期间更换钻杆时候，钻杆起重吊具与钻杆之间要连接牢固，挂钩要有锁紧装置，不得出现滑钩、脱钩现象，杜绝出现安全事故。
垂直双U地埋管地源热泵系统施工工法(2)
垂直双U地埋管地源热泵系统施工工法垂直双U地埋管地源热泵系统施工工法一、前言垂直双U地埋管地源热泵系统是一种利用地下温度稳定的地热能源，通过地源热泵将地下热能转换成可用于供暖、制冷和热水供应的能量的系统。
该工法在建筑节能领域有着广泛应用和重要价值。
二、工法特点垂直双U地埋管地源热泵系统的主要特点包括以下几点：1. 在深层土壤中安装双U形地埋管，提高系统的热交换效率。
2. 利用地下稳定的温度提供稳定的能量供给，减少对外部环境的依赖。
3. 具有环保节能的特点，减少对传统能源的消耗，降低碳排放。
4. 可同时供暖和制冷，满足不同季节和不同地区的需求。
5. 适用范围广，可以用于居民楼、写字楼、商业建筑等多种建筑类型。
三、适应范围垂直双U地埋管地源热泵系统适用于以下场合：1. 土地资源紧张的城市和城市郊区，可以充分利用地下土壤的热能。
2. 对供暖与制冷要求较高的建筑，如高层建筑、大型商业中心等。
3. 追求环保节能的建筑，对能源消耗和碳排放有一定要求的场所。
四、工艺原理垂直双U地埋管地源热泵系统通过地埋管将地下的温度转化为热能，然后通过地源热泵进行热能的转换。
具体工艺原理如下：1. 地下温度的利用：地埋管安置在适当的深度，利用地下温度的稳定性将该温度传递给管道内的工质。
2. 管道内热交换：管道内的工质与地下温度进行热交换，吸收地下的热能使其升温或降温。
3. 工质循环：地源热泵将工质循环起来，将吸收到的热能通过压缩、膨胀等技术手段转化为可用能量。
4. 功能供给：转化后的能量通过热水和冷水分别供给供暖和制冷系统，满足建筑的需求。
五、施工工艺垂直双U地埋管地源热泵系统的施工工艺主要包括以下几个阶段：1. 设计与准备阶段：根据项目需求和场地条件进行系统设计，确定地埋管的布置方案和安装位置。
2. 地面施工：包括挖掘坑位、安装支架、铺设地埋管。
3. 管道连接与压力测试：将地埋管与地源热泵之间的管道进行连接，并进行压力测试，确保管道系统的完整性和稳定性。

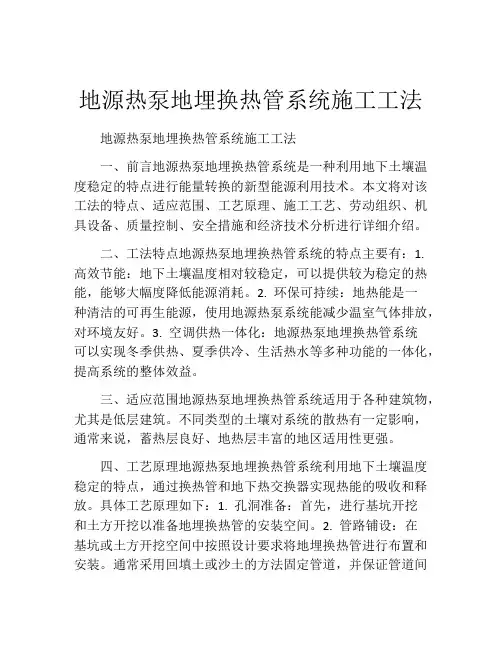

地源热泵地埋换热管系统施工工法
地源热泵地埋换热管系统施工工法地源热泵地埋换热管系统施工工法一、前言地源热泵地埋换热管系统是一种利用地下土壤温度稳定的特点进行能量转换的新型能源利用技术。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析进行详细介绍。
二、工法特点地源热泵地埋换热管系统的特点主要有：1. 高效节能：地下土壤温度相对较稳定，可以提供较为稳定的热能，能够大幅度降低能源消耗。
2. 环保可持续：地热能是一种清洁的可再生能源，使用地源热泵系统能减少温室气体排放，对环境友好。
3. 空调供热一体化：地源热泵地埋换热管系统可以实现冬季供热、夏季供冷、生活热水等多种功能的一体化，提高系统的整体效益。
三、适应范围地源热泵地埋换热管系统适用于各种建筑物，尤其是低层建筑。
不同类型的土壤对系统的散热有一定影响，通常来说，蓄热层良好、地热层丰富的地区适用性更强。
四、工艺原理地源热泵地埋换热管系统利用地下土壤温度稳定的特点，通过换热管和地下热交换器实现热能的吸收和释放。
具体工艺原理如下：1. 孔洞准备：首先，进行基坑开挖和土方开挖以准备地埋换热管的安装空间。
2. 管路铺设：在基坑或土方开挖空间中按照设计要求将地埋换热管进行布置和安装。
通常采用回填土或沙土的方法固定管道，并保证管道间距均匀，以提高热能传递效果。
3. 管道封装：将安装完成的地埋换热管进行密封和封装，避免热能的损失和外部环境的干扰。
4. 动力系统连接：将地源热泵系统的动力系统与地埋换热管进行连接，确保系统的正常运行。
五、施工工艺地源热泵地埋换热管系统的施工过程包括以下几个阶段：1. 基坑开挖：按照设计要求进行基坑的开挖，确保基坑尺寸和深度符合系统需求。
2. 土壤改良：根据地下土壤的情况进行土壤改良，以提高土壤的导热性能，促进热能的传导。
3. 管道安装：按照布置设计，进行地埋换热管的安装，注意保证管道的均匀布置和正确连接。
4. 管道密封：对安装完成的地埋换热管进行密封和封装，确保热能不受外界干扰和损失。
地源热泵施工工法
地源热泵施工工法一、前言地源热泵施工工法是一种能够利用地表或水体温度差，提供高效冷暖的技术。
其利用地下热量交换系数高的特点，通过地下换热器与热泵机组协同工作，使得热泵系统的制热、制冷效率得到提高，并且还具有环保、节能的优点。
本文将介绍地源热泵的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点地源热泵施工工法是一项资金、技术要求高的高新技术，其具有以下几个特点：1.效率高：地源热泵通过采用地下热交换器直接进行热量交换，避免了排烟、蒸发、吸收制冷等过程中的能量损失，因此效率比传统的空调系统更高。
2.安装灵活：地源热泵的地下热交换器可以根据施工要求进行自由组合，可以是横向的水平管道式，也可以是垂直的立式管道式，还可以是U形回路。
3.节能环保：地源热泵利用地下温度差进行能量转化，不需要任何燃烧、排放等污染物，因此具有环保、节能的优点。
4.稳定耐用：地源热泵采用封闭式管路，避免了管路漏水、外界污染对系统稳定性的影响，具有长期稳定的使用寿命。
三、适应范围地源热泵施工工法适用于中、小型建筑物，包括住宅、宾馆、酒店、商业办公等。
具体适应范围如下：1.地质条件：地源热泵施工需要充分了解地质条件，选定适宜的区域进行施工。
2.室内条件：地源热泵施工需要考虑建筑物的构造和内部隔墙位置等，保证室内环境需要调节，覆盖面积越大适应性越好。
3.气候条件：地源热泵施工需要考虑地理位置及相关气象环境，避免极端气象条件对系统的影响。
四、工艺原理地源热泵施工工法是以地热作为能源的一种系统工程，它的核心是通过地下热交换器和热泵机组相互配合工作，实现室内空调的制冷和制热。
具体来说，其工艺原理主要包含以下几点：1.热交换器原理：地源热泵施工需要在地下安装热交换器，通过地下水层、岩石或土壤获得地质储能，而热泵系统通过这种方式实现了抽取对应温度的热量。
2.热泵机组原理：地源热泵的热泵机组可以实现将地下水层、岩石或土壤中吸收的能量转化为室内所需要的高温热源或低温热源，然后通过空气循环达到室内空调的效果。
地源热泵施工工法
地源热泵施工工法一、前言地源热泵系统是随着全球性的能源危机和环境问题的出现而逐渐兴起的一门热泵技术。
它是一种通过输入少量的高位能(如电)，实现从浅层地能(土壤热能、地下水中的低位热能或地表水中的低位热能)被称为是21世纪的一项以节能和环保为特征的最具有发展前途的空调技术。
地源热泵是利用自然环境在地表层下贮存的能量，通过吸取、传送、制冷剂循环等系统升高或降低室内温度，从而为我们创造一个舒适的生活环境。
二、地源热泵系统特点2.1资源可以再生利用。
2.2运行费用低。
2.3机房占地面积小，并可设在地下，节省建筑空间。
2.4绿色环保，系统利用地球表面的浅层地热资源，没有燃烧，没有排烟及废弃物，清洁环保无任何污染。
2.5自动化程度高。
2.6一机多用，既可供暖，又可制冷，最大限度的利用了能源。
三、适用范围可用于工厂、车站、商场、宾馆、酒店、商务办公、娱乐场所、住宅小区、别墅、蔬菜养花大棚等各类建筑。
小到一、二百平米大到几十万平米，从单供暖、冷暖双供到冷暖及生活热水三供，都可以完美运行。
四、工艺原理土壤源热泵是利用地下土壤、地下水温度相对稳定的特性,冬季通过消耗少量的高位能量(电能)把土壤储存的低品位热能转移到需要供暖的室内;夏季却将室内的热量转移释放到土壤中,从而达到冬季供暖、夏季制冷的目的。
如图所示：五、施工工法5.1测量、放线及钻机就位利用全站仪或经纬仪定出井位控制网，依据控制网逐一定出井位，井位误差不宜大于10cm，用木桩做好醒目标示，孔间距 4.5m×4.5m。
潜孔钻机就位后，钻杆中心必须与孔位在一条垂线上，钻机找平后四腿支稳确保钻机水平。
启动空压机，待机上仪表处于正常工况后方可拧动开关送气，管路连接处不得有漏气现象。
5.2开孔钻孔直径为130mm，钻孔深度102m。
5.3成孔工艺采用液压潜孔锤钻机高压空气作为钻进动力和排渣手段。
压力过大易造成孔斜，导致安装竖直地埋管困难。
图-2 机械灌浆示意图增加钻杆前，应在压缩空气关闭后提升动力头至顶端，让其自由落下并且无 阻碍，这时方可卸开钻杆丝扣。
地源热泵施工工艺要求
地源热泵施工工艺要求地源热泵是一种利用地下土壤或地下水的稳定温度来进行暖通空调及热水供应的技术，具有环保、节能和可靠性高等优点。
地源热泵的施工工艺要求是确保系统性能和安全性的关键。
首先，地源热泵的施工前应进行详细的勘测和设计工作。
施工前需要对地下土壤的热导率、水文地质、地下水位等进行详细测量和分析，以确定最佳的地源热泵系统布置方案和井场施工位置。
同时，需要对建筑物的热负荷进行准确计算，以确定地源热泵的容量和参数设置。
其次，地源热泵的井场施工需要严格按照相关规范和要求进行。
地源热泵系统一般包括水井、回水井和观测井，井场施工时需要选择适当的施工方法和施工设备，确保施工质量。
施工时需要严格控制井孔的尺寸和水平度，避免井孔塌方和漏水现象的发生。
同时，在施工过程中还要注意环境保护，避免对周边自然环境造成污染和破坏。
然后，地源热泵的管道铺设需要保证流体的稳定流动和传热。
地源热泵系统的管道铺设应遵循相关标准规范，采用耐高温、耐腐蚀的材料，保证系统的安全运行。
在管道铺设过程中，应注意管道的坡度和弯头的位置，以确保流体的正常流动和传热效果。
此外，还要注意管道的绝热和防腐保温工作，减少能量的损失和管道的老化。
最后，地源热泵系统的运行和调试需要细致的操作和全面的检查。
在系统运行前，应对系统的各项设备进行调试和试运行，确保设备的运行稳定和工作效果。
同时，还需要对系统进行全面的检查，包括冷媒管路的泄漏检验、电气线路的接地检查和传感器的校准等，以保证系统的安全运行。
综上所述，地源热泵施工工艺要求具体包括施工前的详细勘测和设计、井场施工的规范和安全措施、管道铺设的稳定和绝热技术以及系统运行和调试的全面检查等。
只有严格遵循这些工艺要求，才能保证地源热泵系统的性能和安全性，实现可靠的供暖和热水供应。
地源热泵系统地埋管施工工法
地源热泵系统地埋管施工工法一、前言地源热泵系统作为一种新型绿色能源替代方案，已经在建筑领域得到了广泛的应用。
地埋管施工是地源热泵系统中流体地热换热器的重要组成部分，在其施工过程中需要注意的问题较多。
本文将介绍地源热泵系统地埋管施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面内容，以期为工程实际应用提供参考。
二、工法特点地源热泵系统地埋管施工工法具有如下几个特点：1. 可在严寒季节施工，不受气候影响。
2. 地埋管施工不占用建筑内部空间，不影响建筑美观。
3. 施工过程简单、快捷、低成本，可快速完成，并减少影响周边环境。
4. 通过地源热泵系统，在任何季节都可以提供舒适的室内温度和热水。
5. 地源热泵系统地埋管的使用寿命长，可达20~50年，维修保养费用低。
三、适应范围地源热泵系统地埋管施工工法适用于以下场所：1. 公共建筑、商业建筑、高档别墅、宾馆、餐厅等。
2. 工业厂房、物流中心、农业养殖场、温室大棚等。
3. 与冷却塔、水源热泵系统相比，地源热泵系统在小型建筑市场和夏季高温地区有更广泛的应用。
四、工艺原理地源热泵系统通过在地下埋置U型地埋管，在地下40~200米深度将温度相对恒定的地下水或土壤作为换热介质，从而调节室内温度。
为了保证地源热泵系统的换热效率和施工质量，需要采用一系列的技术措施：1. 在设计过程中，需根据建筑物的使用用途、临近建筑物的状况、地下水位、地下埋管长度、布局方式等因素进行合理的规划和设计。
2. 在施工前，需要进行地质勘察和地下管道排查，以保证地下水、地下管道和地下设施不受侵害。
3. 施工过程中需要掌握合理的施工工艺和技能，调整施工过程中的参数和机器操作。
4. 应进行周全的质量控制，包括地下管道的密封控制、管内水压测试和泄漏监测。
5. 需要严格遵守安全规范、操作规程，做好安全保障工作。
五、施工工艺地源热泵系统地埋管施工工艺包括以下几个主要步骤。
地源热泵的施工工艺及流程介绍
地源热泵的施工工艺及流程介绍地源热泵（Ground Source Heat Pump，简称GSHP）是一种利用地热能进行供暖、制冷和热水供应的环保高效能设备。
在建筑领域，GSHP具有广泛的应用前景，因其能有效利用地下的可再生能源，节约能源消耗，并减少对环境的污染。
本文将针对地源热泵的施工工艺及流程进行详细介绍。
一、地源热泵施工前的准备工作在进行地源热泵的施工前，需要进行充分的准备工作，包括以下几个方面：1. 系统设计：根据建筑的需求和施工环境条件，设计地源热泵系统的规模和参数，确定热泵的型号和数量以及地源井的布置方式。
2. 土壤调查：进行地下水文地质勘察，了解地下水位、土层结构和热导率等参数，为后续的施工提供基础数据。
3. 资料准备：准备地源热泵系统的相关技术资料和图纸，包括热泵机组的选择说明、施工方案和安装图纸等。
二、地源热泵的施工工艺1. 地井施工：根据设计要求，在选定的位置进行地源井的钻探和施工。
通常采用的方式包括钻孔、挖井和打桩等，以获取地热能的供给。
2. 管路敷设：将地源井中的热交换管路与地源热泵机组之间的管路进行连接。
注意要确保管路布局合理、管道质量可靠，并进行必要的保温处理。
3. 机组安装：将地源热泵机组与建筑内部的供热设备进行连接，安装好冷热水管道和电气控制系统，并进行必要的漏水测试和质量检查。
4. 系统调试：对地源热泵系统进行全面调试，包括机组的运行试验、水流调节和温度控制等。
调试后必须进行系统运行的稳定性测试，确保系统工作正常。
5. 竣工验收：在完成施工后，进行地源热泵系统的竣工验收，包括技术指标的检测、性能测试和报告的编制等。
三、地源热泵施工流程地源热泵施工的流程可以概括为以下几个步骤：1. 施工准备：根据施工方案和设计要求，组织施工人员和材料，并对工地进行清理和标识。
2. 钻井或挖井：按照设计要求进行地源井的钻孔或挖掘，注意地下管线和设备的布置安全。
3. 地源井管道敷设：将地源井中的热交换管路与地源热泵系统内部的管道进行连接，并进行质量检查。
11.4米深基础下大面积地源热泵施工工法(2)
11.4米深基础下大面积地源热泵施工工法11.4米深基础下大面积地源热泵施工工法一、前言地源热泵作为一种高效环保的供暖和制冷系统，已经得到广泛应用。
为了优化系统效能，提高地源热泵的性能表现，一项针对11.4米深基础下的大面积地源热泵施工工法应运而生。
本文将详细介绍这个工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析，并提供一个实际的工程示例。
二、工法特点1. 针对11.4米深的基础进行设计，确保地源热泵系统更好的运作。
2. 地源热泵施工工法与实际工程之间具有紧密的联系，可以满足基础的要求，并充分发挥地下热能的优势。
3. 工法采用了高效的技术措施，能够提高地源热泵系统的性能表现，减少能源消耗。
4. 该工法的施工过程中具有较高的可行性和稳定性，可以保证施工的质量达到设计要求。
三、适应范围11.4米深基础下的大面积地源热泵施工工法适用于各类建筑物，如商业建筑、工业厂房、居民楼等，特别适用于需要大量热能供应的项目。
四、工艺原理该工法的施工工艺与实际工程之间存在着紧密联系。
施工工艺的核心是通过地下温度恒定的特性，利用地源热泵系统对建筑物进行供暖和制冷。
根据实际工程的需求，确定好地源热泵系统的容量和地下回路的布置。
通过地下回路与建筑物之间的热交换来实现供暖和制冷效果。
五、施工工艺1. 前期准备：确定项目需求和地下回路布置方案，编制施工计划，准备施工材料和设备。
2. 基坑开挖：按照设计要求进行基坑开挖，并进行必要的支护工作。
3. 回填夯实：在基坑内进行回填夯实工作，确保地基的坚固稳定。
4. 埋设地下回路：根据设计要求，布置地下回路，采用专业设备进行埋设，并检查地下回路的质量和稳定性。
5. 地面回填：完成地下回路的施工后，对基坑进行地面回填，并进行夯实。
6. 系统安装：根据设计要求，安装地源热泵系统的各个组件和设备。
7. 联调测试：完成系统安装后，对地源热泵系统进行联调测试和调试，确保系统的正常运行。
地源热泵的施工工艺及流程介绍及其应用范围
地源热泵的施工工艺及流程介绍及其应用范围地源热泵是一种利用地下稳定温度能源进行供暖、制冷和热水的环保节能技术。
其施工工艺及流程决定了系统的运行效果和使用寿命。
本文将介绍地源热泵的施工工艺及流程，并探讨其在不同领域的应用范围。
一、施工工艺概述地源热泵的施工可以分为勘察、设计、施工及调试等阶段。
首先是进行勘察，确定热泵系统的选址、地质特征和水源等条件。
然后根据勘察结果进行设计，确定热泵系统的规模、回水温度、换热器类型等参数。
接下来是施工阶段，包括井口开挖、地源井管铺设、管道连接和系统设备安装等工作。
最后是调试阶段，通过测试和调整确保热泵系统的正常运行。
二、施工流程详解1. 勘察阶段：在选址阶段，需要考虑地下水位、地下水温、土质条件等因素。
地下水位越高，地源热泵的供热效果越好。
同时，需要勘察地下水源的水质，以保证系统的长期运行。
勘察还包括地质勘探和地下管道敷设方案的确定。
2. 设计阶段：根据勘察结果和用户需求进行系统设计。
设计包括热负荷计算、设备选型、管道布局等。
设计过程中需注意地源热泵系统的水源保护、地下管道避免与其他管道碰撞等设计要点。
3. 施工阶段：首先是地源井的开挖。
地源井的深度要根据地下水位和地下温度来确定，一般在30-100米左右。
铺设地源极管道时，应注意管道的斜度和连接方式，保证管道的畅通和可靠性，避免泄漏和管道堵塞。
设备安装是施工的最后一步，包括地源热泵主机、循环泵、换热器等设备的安装和调试。
4. 调试阶段：经过安装和连接后，需要对系统进行测试和调整。
调试包括管路系统调整、温度控制系统的校准、主机性能测试等步骤。
通过调试，确保系统的正常运行和高效工作。
三、地源热泵的应用范围1. 住宅建筑：地源热泵在住宅建筑中应用广泛。
通过地下稳定温度能源的利用，可以实现供暖、制冷和热水的需求，提高居住舒适度，并节约能源。
2. 商业建筑：酒店、办公楼等商业建筑也逐渐采用地源热泵技术。
地源热泵系统可以满足大量热水供应需求，并且在制冷和供暖方面具有较高的效果和稳定性。
地源热泵施工工艺方案
地源热泵施工工艺方案地源热泵是一种利用地下能源进行采暖和制冷的系统。
它通过地下热交换器将地下的能量转移至供暖和制冷系统，实现能源的高效利用。
下面是地源热泵施工工艺方案的详细介绍。
一、方案准备和设计1.了解施工地点的地质条件，包括土壤类型、含水层情况和地下水位等，以确定地源热泵系统的设计参数。
2.根据施工地点的用途和需求，确定地源热泵系统的供暖和制冷负荷，以确定系统的规模和设计参数。
3.根据地源热泵系统的设计要求，选择适合的地下热交换器类型，包括水平地源热泵和垂直地源热泵。
4.进行地源热泵系统的详细设计，包括地下管道布置、泵站和系统控制等。
二、地下热交换器施工1.挖掘地下热交换器的孔洞，根据设计要求和土壤情况确定孔洞的深度和直径。
2.地下热交换器采用U型管或直管两种形式：U型管通过一端开口填充导热填料，形成导热固定埋管；直管则需固定管件，填充导热固定埋管。
根据实际情况选择合适的地下热交换器形式。
3.在地下热交换器孔洞中安装地下热交换器，保证管道连接紧密，并使用导热填料填满间隙，以提高热交换效率。
4.安装地下热交换器后，进行相应的地下管道布置和连接。
地下管道要保证斜度和抢险流量的要求，确保系统的正常运行和排水。
5.完成地下管道布置和连接后，进行地下热交换器系统的压力测试，确保系统的密封性和安全性。
三、泵站和系统控制1.设计和安装地源热泵系统所需要的泵站和配套设备。
泵站包括水泵、换热器、膨胀水箱等。
根据系统的需要，选择适合的设备并进行安装。
2.进行地源热泵系统的管道布置和连接。
地源热泵系统包括供暖回水管道、制冷回水管道和热泵输水管道等。
3.安装和调试地源热泵系统的控制系统，包括温控器、传感器和阀门等。
控制系统要能够准确地感知和调节系统的温度和压力，以实现系统的高效运行。
四、系统调试和运行1.对地源热泵系统进行综合测试和调试，包括压力测试、水质测试和系统运行性能测试等。
确保系统的完整性和正常运行。
2.进行地源热泵系统的性能测试和评估，包括系统的热效率、制冷效率和运行能耗等。
地源热泵垂直埋管施工工法
地源热泵垂直埋管施工工法地源热泵是一种利用地下地热资源进行能量转换的热泵系统。
而地源热泵垂直埋管施工工法则是地源热泵系统中常用的一种施工方式。
下面将从施工过程、优势和注意事项三个方面来介绍地源热泵垂直埋管施工工法。
一、施工过程地源热泵垂直埋管施工工法主要包括以下几个步骤：1. 场地勘测：首先需要对施工场地进行勘测，确定垂直埋管的位置和数量。
这需要考虑场地的土壤类型、地下水位、地下管线等因素。
2. 孔洞挖掘：根据勘测结果，在场地上挖掘一定深度的孔洞。
孔洞的深度一般为30米以上，以保证地下温度的稳定性。
3. 埋管安装：在孔洞中安装地源热泵垂直埋管。
埋管一般采用高密度聚乙烯管材，管材之间应保持一定的间距，以充分利用地下热能。
4. 固定封装：安装完地源热泵垂直埋管后，需要进行固定封装。
这可以通过灌注混凝土或其他材料来加固管道，以确保其稳定性和密封性。
5. 系统连接：连接地源热泵系统的其他部件，如热泵机组、管道和散热器等。
确保系统能够正常运行并实现能量转换。
二、优势地源热泵垂直埋管施工工法具有以下几个优势：1. 空间利用率高：地源热泵垂直埋管可以在较小的场地内实现能量转换，不需要占用大量的土地资源。
2. 系统效率高：地源热泵垂直埋管可以充分利用地下地热资源，提高系统的工作效率和能量利用率。
3. 环保节能：地源热泵系统不需要使用化石燃料，减少了对环境的污染，具有较高的环保性和节能性。
4. 维护成本低：地源热泵系统的运行成本相对较低，维护保养也比较简单方便。
三、注意事项在进行地源热泵垂直埋管施工时，需要注意以下几个问题：1. 场地选择：选择合适的场地进行施工，考虑到土壤类型、地下水位和地下管线等因素，并避免选择存在地质灾害隐患的区域。
2. 施工质量：确保施工工艺和材料符合相关标准，保证地源热泵垂直埋管的稳定性和密封性。
3. 施工安全：施工过程中要注意安全措施，确保工人的人身安全和设备的安全运行。
4. 系统运行监测：地源热泵系统的运行需要进行监测和调整，以确保系统的稳定运行和能量转换效果。
地源热泵专项施工方案
xxx有限公司地源热泵专项施工方案文件编号：受控状态：发散号：订正次数：第 1.0次改正拥有者：赞同审察拟订合肥海纳新能源汽车有限公司年产10 万套新能源汽车车身项目厂房公用动力系统安装工程地源热泵空调施工方案编制人：审察人：赞同人：` 施工目录第一章、制明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2-5第二章、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6-7第三章、施工部署⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8-13第四章、主要分部分工程施工方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14-43第五章、主要材料划以及保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44-47第六章、主要施工机械、划及保举措⋯⋯⋯⋯⋯⋯⋯第七章、力安排划及保施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52-57 48-51措第八章、确保工程量的技措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯58-68第九章、确保安全生的技施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯69-85措第十章、保证度以及施工点的保举措⋯⋯⋯⋯⋯⋯86-91第一章、制明1编制目的本专项施工方案合用于“合肥海纳新能源汽车有限公司年产 10 万套新能源汽车车身项目厂房公用动力系统安装工程”的室外处源热泵埋地施工。
为工程施工供应完好的、纲领性的技术文件，用以指导室外处源热泵埋地施工工程的施工与管理，保证优良、高效、安全、文明地达成该工程的施工任务。
2编制原则（1）认真贯彻国家工程建设的法律、法例、规程、目标和政策。
（2）严格执行工程建设程序，坚持合理的施工程序和施工工艺。
（3）采纳现代建筑管理原理、流水施工方法和网络施工技术，组织有节奏、平衡和连续的施工。
（4）采纳先进的施工技术，科学确立施工方案；认真编写各项实行计划，严格控制质量、进度、成本和安全施工。
（5）利用施工机械和设备，提升施工机械化、自动化程度，改良劳动条件，提升生产率。
（6）坚持“安全第一、预防为主、综合治理”原则，编制安全文明施工和生态环境保护举措及各种其余技术组织举措。
地源热泵施工工艺要求
地源热泵施工工艺要求1.U型管的预制严格控制PE管的长度，保证每根管的长度都是垂直孔的设计深度。
将Ｕ型管件与PE管相熔接并进行压力试验，以确保Ｕ型管的完好，无渗漏。
充水并封帽，以免下管和存放过程中的沙土等污物进入Ｕ型管内。
绑捆U型管的前部，使U型管头部有1m-2m是直的，以便于下管。
垂直管采用PE100,SDR11塑料管材和管件，公称压力为1.6Mpa.采用双U型成品件连接。
2.钻井成井方法采用泥浆护壁正循环方法成井，施工机械采用GP-150型钻机，配置BW-600/30泥浆泵，选用外肋骨钻头，孔壁完整，孔径满足要求，钻孔垂直。
a.钻井方式：使用正循环回转钻井。
b.正循环回转钻井的原理介绍：在地层不漏失或对漏失进行不效处理之后，正循环冲洗液充满钻杆与孔壁之间的外环状空间，液柱本身重量对孔壁产生较高的侧压力，在液柱与地层之间的压差作用下，泥浆向地层渗透，其粘土颗粒将在孔壁形成一层泥皮，液柱侧压力和泥皮都能有效地加固孔壁，防止孔壁坍塌。
冲洗液在较高压力作用下，以较高的速度从钻头小眼中呈射流状态喷射孔底，不仅能有效地冲起孔底岩屑，对松软地层还具有不小的破碎作用，有利于提高软层的钻井效率。
依靠的排水压力，通过管线向孔度输送冲洗液，管线及其接头部位即使有少量泄漏，也不会导致冲洗液循环和钻井过程中断。
在地层漏失情况下只要冲洗液连续补给，仍可继续钻井。
c．正循环回转钻井施工简述正循环回转钻井：在钻机驱动钻具回转钻井的同时，利用泥浆泵通过水龙头、钻杆内孔向孔底输送冲洗洗液（清水，常用的是泥浆），冲洗孔底。
携带岩屑的冲洗液沿钻杆与孔壁之间的外环状空间上升，从孔口流向沉淀池，形成正循环排碴系统；因此，称之为冲洗液正循环回转钻井，简称正循环回转钻井。
初钻：先启动泥浆泵和转盘，使之空转一段时间，待泥浆输井一定数量后，方可开始钻井。
接、卸钻杆的动作要迅速、安全，争取在尽快时间内完成，以免停钻时间过长，增加孔底沉淀。
d.钻井时操作要点开始钻井时，井尺应适当控制，在护筒刃脚处，应低档慢速钻井，使刃脚处有坚固的泥皮护壁。
地源热泵系统管道同程式施工工法 (2)
地源热泵系统管道同程式施工工法一、前言地源热泵系统是一种为环保和节约能源而设计的方法，可作为建筑热水供应及室内空调系统的核心部件应用于不同类型的建筑物，通过地源热泵将散热的室内热能传递到地下，从而节约大量能源。
要实现这个目标，地源热泵系统管道的施工工艺应该得到充分的关注和研究。
二、工法特点地源热泵系统的管道施工是这种系统的关键部分，其质量对系统的使用寿命和效率都具有重要的影响。
在管道施工中，同程式施工工法是一种特殊的施工方式，具有以下特点：1.同程式施工工法，可以将上下行管道同时铺设于同一条管沟中，使得工程效率得到大幅度提高。
2.同程式施工工法采用先铺设掌管的方式，使得管道铺设过程更加精准和紧凑，保证管道连接的质量和可靠性。
3.同程式施工工法是一种符合环保、节约能源的施工方式，可以有效支持地源热泵系统的实现，推动城市可持续发展。
三、适应范围同程式施工工法适用于各类建筑物的地源热泵管道施工，特别适用于建筑物地下狭窄空间较小、地形不规则、管道布局复杂且管径较小时。
该工法可大大提高施工效率，缩短工期，提高工程质量，是一种非常实用的管道施工方式。
四、工艺原理1. 施工工法与实际工程之间的联系同程式施工工法是基于地源热泵的施工工法，其理念是同样的管道一起铺设，采用掌管方式。
施工过程中，将管道铺设到可以铺设在同一管沟中的位置，采用掌管方式进行连接，提高了施工效率。
2. 采取的技术措施施工工程需要对地质环境、管道设计进行综合评估，确定管道的铺设方案，选择适合的掌管技术方案。
施工过程中采用先铺设掌管再管道铺设的方式，减少了管道连接的现场加工和拼接，提高了施工效率和质量，防止了管道连接处的漏水。
五、施工工艺1. 工艺流程同程式施工工法的施工流程包括：前期工作准备、路线布置、掌管施工、管道连接、管道铺设、填填管沟、普通回填和后期处理等。
其中，掌管施工、管道连接、管道铺设是施工的核心内容。
具体流程如下所示：2. 施工细节在同程式施工工法中，管道的掌管与铺设是关键过程，需要严格实施操作规程，确保其质量和可靠性。
地源热泵系统的施工工艺与实例分析
中１ ５ ０ ｍｍ， 水 平 管 采 用
中３ ２ Ｈ Ｄ Ｐ Ｅ１ ０ ０ 管 连接 ， 如 示意 图和 水平 管连 接 示意 图
２ 施 工工 艺原理 及工 艺流 程
首先根据图纸确定井位，安装钻机后钻孔 时用泥浆以高压通过钻机钻
复 。所 以 ， 垂直 埋管 施 工 时 ， 必须 保证 施 工质 量 ， 确 认 井孔 内无 较大 硬 质颗 粒
１工 程概 况
某 厂 房建 筑 面积 ２ ３ ４ ２ ５ ｒ ｄ， 空 调 系 统采 用 地 源 热 泵厦 季 冷 负荷 ３ ８ ０ ０ ｋ Ｗ，
冬 季热 负荷 １ ４ ０ ０ ｋ Ｗ。该 项 目利 用地 源 热 泵系 统进 行 供 热 和制 冷 以及 生产 用
孔， 泥浆 上 升溢 出流 到井 外 的泥 浆池 ， 经 过 沉 淀净 化 ， 泥浆 再 循 环 使 用 ， 井 孔 壁 靠泥 浆 保护 。在 成孔 后 及时 进行 下管 作业 ， 回填要 用 规 定要 求 的 回填 料进 行， 连接 水平 埋管 及 压力 试验 ， 待管 道 冲洗 完成 后地 埋 管系 统完 成 。
３ ０ ４口 ，钻 孑 Ｌ 间距为５ ｍ★
不合格产品严禁使用。 不得采用出厂已久的管材， 宜采用刚制造出的管材。 地
长度 应 符合 验 收 规 范 和设 计 要求 ， 并 经 检 测合 格 后 方 可 ５ ｍ，井 有 效 深 度 １ ０ ０ ｍ， 孔 埋 管 的外 径 及壁 厚 、 应用 空 气试 压进 行检 漏 试 验 。地 埋管 及 管 件存 放 内 采 用 中２ ５ ＨＤ Ｐ Ｅ １ ０ ０管 ， 使 用 。地 埋 管运抵 工 地后 ，
ｂ 碰
堡 ！ 垂 耋 璺 ． 查 ± 璧 妻 董 至 耋 臣
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品word文档值得下载值得拥有
一、地源热泵的特点
1•地源热泵空调技术属经济、高效、可再生的能源利用技
术；
2•地源热泵基本为零排放；
3.地源热泵效率高；
4•地源热泵空调一机多用，应用范围广；
5•地源热泵空调系统维护、运行费用低；
6.地源热泵空调系统全年温度波动小，适合极冷和极热地
区。
二、地源热泵的应用条件
1•地源热泵系统最适用采暖/制冷比较均衡的地区；
2.建筑物周围有可供埋管的较大面积的空地；
3.建筑物周围有可供利用的河流或湖水（水源热泵）。
三、地源热泵推广中存在的问题
1.设计难度大
设计前需要关注的问题多：
①地埋管换热器的全软件计算全年进、出口温度；
②土壤温度的全年变化；
③地质勘察资料（岩土层的结构、热物性及温度、地下水位、
径流方向、水温及流速、冻土层厚度等）。
------------------ 精品word 文档值得下载值得拥有 ---------------------------------
------------------ 精品word 文档值得下载值得拥有 ---------------------------------
精品word文档值得下载值得拥有
设计需计算的内容复杂：
①传热介质与U型管内壁的对流换热热阻计算、U型管的
管壁热阻计算；
②钻孔回填材料的热阻计算及地层热阻、从孔壁到无穷远处
的热阻计算；
③短期脉冲负荷引起的附加热阻计算、垂直地埋管换热器钻
孔的长度计算。
影响地埋管设计的因素多：
①埋管区域岩土体的初始温度、岩土体的导热系统；
②回填料的导热系统、地源热泵系统的负荷；
③传热介质与U型管内壁的对流换热系统、
土层深度，可埋管面积等。
2.施工工艺特殊的问题
目前，地源热泵的主机多为进口机组，而各种管件、集分水
器多为国产产品，造成材料和设备的设计、制作规范不一致，给
施工和使用带来困难。
在设计、材料、设备、规范等方面有配合问题，使得地源热的
施工相对复杂。
3.相关验收规范、配套政策滞后的问题
①缺乏完善的产品制造标准和应用技术规范；
②技术标准来自欧美，与中国还有适应和配合问题；
③多头管理：归口部门不清晰，推广管理部门多种多样；
------------------ 精品word 文档值得下载值得拥有 ---------------------------------
④中央政府部门缺乏明确的鼓励政策及配套措施。
4•系统衰减快，修复困难的问题
地源热泵技术本身没有问题，但由于存在地区不同，制冷/采暖的负荷不同，造成土壤的热不平衡问题。
另外，由于地源热泵系统有大量的埋地管与土壤进行热交换，使用一段时间后始终存在埋地管堵塞、损坏等影响换热，造成系统功率衰减的问题，这些给推广地源热泵带来了障碍。
四、地源热泵的施工难点
1.施工准备阶段
①进场的材料与设计文件及施工图纸所要求的（管径、壁厚、
承压能力、材质等）不一致；
②进场后发现场地条件不具备施工（杂草丛生、杂物众多、
场地不平整、没有临时水电等）；
③材料进场后不进库、随意乱放、露天下曝晒；管材划伤、
摔伤严重等；
④使用破损、不合格产品、制造时间超时的管材、管件。
2.钻孔阶段
①钻孔的深度不够、孔径塌方严重、孔倾斜严重、孔径偏小
等；
②孔下方有异物（如大型石块等）、杂质（如有大量垃圾等）、
精品word文档值得下载值得拥有
异常情况（如暗浜等）不利于下管和换热；
③竖井成孔顺序不合理，相互影响。
------------------ 精品word 文档值得下载值得拥有 ---------------------------------。
