注：上述立管间的净距指管道公称直径的净距。如，两根DN100的消火栓立管，净距为70mm，则中心距为170mm。
二、电井
（一）作用：设电话、电视、网络、智能化、消防等弱电系统的设备、设备进出线、设备供电电源及竖向主干线槽，电表箱、集中抄表器、双电源照明箱、楼层总箱、配电箱进出线及主干线槽或桥架、母线槽等。
（二）形状：一般短边净宽不小于0.6m，检修门宜设于长边墙面上，尽量开大。
（三）尺寸要求：电气管井按最小尺寸原则布置。电井的最小净深为250mm。
普通电缆与消防电缆共用线槽或桥架，中间用隔板隔开；电缆桥架及密集母线在支架上安装，金属线槽靠墙安装，电线金属管安装时考虑接线盒空间。电井内安装的配电箱，按电箱可开门预留箱前最小的尺寸，以保证箱体可开门操作、检修。布置时应考虑电箱左右上下错位，尽量节省空间。配电箱与墙、线槽的最小距离参考表一，线槽与墙及线槽间的距离参考表二。
三、风井
（一）作用：正压送风，火灾时防止烟气进入楼梯间或前室。
（二）设置部位：
（1）无可开启外窗的楼梯间，或有可开启外窗但开启面积不满足自然排烟条件的楼梯间。（自然排烟条件：每5层外窗开启面积总和不小于2.0㎡）。
（2）无可开启外窗的前室/合用前室，或有可开启外窗但开启面积不满足自然排烟条件的前室/合用前室。（自然排烟条件：前室每层外窗开启面积不小于2.0㎡；合用前室每层外窗开启面积不小于3.0㎡）。
50
300
150
弱电箱
可开门
50
300
不少于300，可开门
50
可开门
300
150
50
50
（备注：强、弱电箱与强可开门、弱电主干线线槽间的距离，当箱体有部分在线槽前方时，设最小距离120mm，方便线槽内电缆及箱体施工维修。）

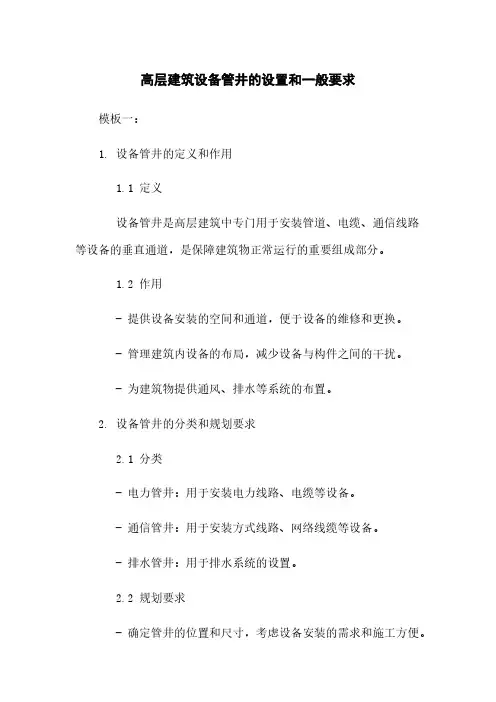

高层建筑设备管井的设置和一般要求
高层建筑设备管井的设置和一般要求模板一：1. 设备管井的定义和作用1.1 定义设备管井是高层建筑中专门用于安装管道、电缆、通信线路等设备的垂直通道，是保障建筑物正常运行的重要组成部分。
1.2 作用- 提供设备安装的空间和通道，便于设备的维修和更换。
- 管理建筑内设备的布局，减少设备与构件之间的干扰。
- 为建筑物提供通风、排水等系统的布置。
2. 设备管井的分类和规划要求2.1 分类- 电力管井：用于安装电力线路、电缆等设备。
- 通信管井：用于安装方式线路、网络线缆等设备。
- 排水管井：用于排水系统的设置。
2.2 规划要求- 确定管井的位置和尺寸，考虑设备安装的需求和施工方便。
- 按照相关法规和标准，进行安全防火、通风排烟等设计。
3. 设备管井的建设和管理3.1 建设流程- 设计阶段：确定管井的位置、尺寸和布置。
- 施工阶段：根据设计要求进行管井的施工和设备安装。
- 验收阶段：进行管井的验收和设备的功能测试。
3.2 管理要求- 定期巡检管井设备的使用情况，确保其正常运行。
- 及时维修和更换老化设备，保持管井的良好状态。
4. 附件本文涉及的附件包括设备管井的设计图纸、施工图纸和验收报告。
5. 法律名词及注释- 设备管井：在建筑物内设有各种管道或电缆线，用来方便维修、拆装、更换、维护和补充设备之用的通道管井。
- 防火：指在建筑物内发生火灾时，采取一系列的预防措施和灭火措施，保证人员安全、减少财产损失的一种措施。
- 通风排烟：指通过设置通风设备和排烟设备，将建筑物内的烟气排出，保证室内空气的流通和人员的安全。
模板二：1. 高层建筑设备管井的定义和作用1.1 定义高层建筑设备管井是指为满足高层建筑内各种设备的安装、维修、检修和管理需要而设置的垂直通道，通常包括电力管井、通信管井和排水管井等。
1.2 作用- 便于设备的安装和维修，提高设备的运行效率。
- 管理各种设备的布局，减少设备与构件之间的冲突和干扰。
- 方便设备的管理和维护，延长设备的使用寿命。
高层建筑水管道井的合理设置
高层建筑水管道井的合理设置摘要：目前，以高层建筑为主的建筑类型逐渐成为建筑体系的重要组成部分。
经过多年的发展与建设，高层建筑施工体系趋于成熟，各项基础设置基本实现布设合理、协调有序的施工要求。
其中，高层建筑水管道井布置工作涉及到的要点内容较多，往往需要现场人员结合高层建筑实际功能进行合理设置，以防后续应用过程出现安全问题。
针对于此，本文主要针对高层建筑水管道井的合理布置问题展开分析，以期可以为相关人员提供一定的借鉴价值。
关键词：高层建筑；水管道井；合理设置；优化措施；前言：对于高层建筑安装工程而言，水管道井设置的合理与否往往会对安装工程整体质量产生直接影响。
因此，如何合理设置美观、优化的管道井设施俨然成为当前高层建筑安装工程的重点内容。
从施工经济角度上来看，管道井管道的综合排布情况多会对管道后续施工成本产生间接影响，如是否方便维修、方便施工等。
然而，结合实际情况来看，高层建筑水管道井设置工作常常会遇到现场施工条件以及施工人员能力的影响，而出现不同程度的隐患问题。
再加上管道材质多样且支管附件复杂的影响，会进一步加剧现场布设难度。
亟需一种科学、合理的设置方法进行有效解决。
1 实现高层建筑水管道井合理设置的关键条件1.1做好图纸设计工作根据高层建筑现场条件与功能需求，绘制符合工程建设标准的管道井内管线综合设计图，按照一定顺序进行编号处理，将现场施工涉及到的每根管道设施所属的材质类型、规格型号等内容进行标注，并明确标注在管道俯视图当中。
这种方法不仅可以体现出管道井的安装信息，还可以体现出管道井的安装特点[1]。
1.2明确管道初步排布要点明确管道初步排布要点的主要目的在于通过实现管道井立管的初步定位，基本上可以与各层管道井设施涉及到的进出管、支管等衔接合理，不会发生不合理交叉问题。
与此同时，各类阀门及附件的安装控件有所保证，且井内各种管线排布方式基本可以维持协调合理，为后续操作与检修提供保障。
1.3保证管道材质与连接方式的合理性明确管道井内各立管设施的材质以及主要连接方式，在没有其他明显条件制约情况下，尽量将同种材质的管道设施布置到一起，确保管道井管道综合支架设计的合理性与科学性。
高层住宅水暖井的设置
高层住宅水暖井的设置在高层住宅的建筑设计中，水暖井的设置是一个至关重要的环节。
它不仅关系到住宅内部的水暖系统能否正常运行，还直接影响着居民的生活质量和居住体验。
水暖井，顾名思义，是用于容纳给排水管道、供暖管道以及相关设备的空间。
其作用在于对这些管道和设备进行集中管理、维护和检修，同时减少管道在住宅内部的敷设，提高空间利用率，保证建筑的美观和整洁。
首先，让我们来探讨一下水暖井的位置选择。
一般来说，水暖井应设置在公共区域，如楼梯间、前室或者管道井内。
这样既方便维修人员进行操作，又不会对居民的私人空间造成干扰。
同时，为了避免管道过长导致的压力损失和热量散失，水暖井的位置应尽量靠近用水和供暖的负荷中心，比如厨房、卫生间等区域。
在确定了位置之后，接下来要考虑的就是水暖井的尺寸大小。
尺寸的确定需要综合考虑管道的数量、管径、设备的尺寸以及维修操作所需的空间。
如果尺寸过小，会导致管道和设备布置拥挤，不便于安装和维修；而尺寸过大，则会浪费建筑空间。
一般来说，水暖井的净宽度不宜小于07 米，净深度不宜小于05 米。
对于多层管道布置的情况，还需要适当增加高度，以确保管道之间有足够的间距。
除了位置和尺寸，水暖井的内部布局也需要精心设计。
给排水管道和供暖管道应分别布置，避免相互干扰。
同时，管道应按照水流方向和热力流向进行合理排列，减少弯头和三通等管件的使用，以降低阻力和能量损失。
对于阀门、水表、热量表等设备，应设置在便于操作和读取数据的位置，并预留足够的操作空间。
在水暖井的防水和防潮方面，也不能忽视。
由于水暖井内经常会有管道漏水或者结露的情况，如果防水和防潮措施不到位，就会导致井内积水、墙壁发霉，甚至影响到相邻房间的使用。
因此，水暖井的地面和墙壁应进行防水处理，地面应设置排水坡度和地漏，将积水及时排出。
另外，水暖井的通风也是一个需要关注的问题。
良好的通风可以保持井内干燥，防止管道和设备生锈腐蚀，同时也有利于维修人员的工作环境。
浅谈高层建筑综合楼管道井设置
浅谈高层建筑综合楼管道井设置
张惠琳
【期刊名称】《广东科技》
【年(卷),期】2007(000)008
【摘要】管道井一般出现在高层建筑综合楼中，对于高层建筑综合楼中给排水，消防管道位置的布置，一般建筑设计都认为管道井布置在任何位置都无关大局，仅仅从功能或者建筑平面布置的方面着想，认为只要随便留一个空余的位置就可以作为给排水，消防管道井，并不考虑这样设置是否合理，是否会使给排水、消防管道之间或其它专业管道交叉穿行甚至有时走不通，是否因此致使给排水专业为了保证一定的建筑净空高度而使大量给排水.
【总页数】1页(P109)
【作者】张惠琳
【作者单位】惠州市惠阳区自来水发展总公司
【正文语种】中文
【中图分类】TU97
【相关文献】
1.如何设置高层建筑综合楼给排水管道井 [J], 苏玉琴
2.浅谈高层建筑综合楼给排水管道井设置 [J], 李华锋;张盾
3.高层建筑综合楼管道井的合理设置 [J], 周新民
4.浅谈高层建筑综合楼管道井的合理设置 [J], 刘林涛
5.高层建筑综合楼管道井的合理设置 [J], 史浩军;刘（yin）
因版权原因，仅展示原文概要，查看原文内容请购买。
浅析建筑综合楼给排水管道井安置技术
