电力系统分析实验报告

电力系统分析实验报告电力系统分析实验报告引言:电力系统是现代社会不可或缺的基础设施,它为我们的生活提供了稳定的电力供应。
为了确保电力系统的可靠性和安全性,对电力系统进行分析是非常重要的。
本实验旨在通过对电力系统的分析,探讨电力系统的性能和效能,以及可能存在的问题和改进措施。
一、电力系统的基本原理电力系统由发电厂、输电网和配电网组成。
发电厂负责将化学能、机械能等转化为电能,输电网将发电厂产生的电能输送到各个地区,配电网将电能供应给终端用户。
电力系统的基本原理是通过电压和电流的传输,实现电能的转换和分配。
二、电力系统的分析方法1. 潮流计算潮流计算是电力系统分析中最基本的方法之一。
通过潮流计算,可以确定电力系统中各节点的电压和电流分布情况,从而评估系统的稳定性和负载能力。
潮流计算需要考虑各个节点的功率平衡和电压平衡,以及各个元件的参数和状态。
2. 短路分析短路分析是评估电力系统安全性的重要手段。
通过短路分析,可以确定电力系统中各个节点和支路的短路电流,从而评估设备的额定容量和保护措施的有效性。
短路分析需要考虑系统的拓扑结构、设备参数和保护装置的动作特性。
3. 阻抗分析阻抗分析是评估电力系统稳定性和负载能力的重要方法。
通过阻抗分析,可以确定电力系统中各个节点和支路的阻抗,从而评估系统的电压稳定性和电力传输能力。
阻抗分析需要考虑系统的拓扑结构、设备参数和负载特性。
三、实验结果与讨论在本实验中,我们选取了一个具体的电力系统进行分析。
通过潮流计算,我们确定了系统中各个节点的电压和电流分布情况。
通过短路分析,我们评估了系统的安全性,并确定了保护装置的动作特性。
通过阻抗分析,我们评估了系统的稳定性和负载能力。
实验结果显示,系统中存在一些节点电压偏低的问题,可能会影响设备的正常运行。
为了解决这个问题,我们建议采取增加变压器容量、调整负载分配和优化配电网结构等措施。
此外,我们还发现系统中某些支路的短路电流超过了设备的额定容量,可能导致设备的损坏和安全事故。
电力系统实验报告

一、实验目的1. 掌握电力系统基本元件的特性和参数测量方法。
2. 理解电力系统运行的基本原理,包括稳态运行和暂态过程。
3. 学习使用电力系统仿真软件进行潮流计算和分析。
4. 提高实验操作能力和数据分析能力。
二、实验内容1. 电力系统基本元件特性实验(1)实验原理本实验主要研究电力系统中常用元件的特性,包括电阻、电感、电容和变压器。
通过测量元件在不同条件下的电压、电流和功率,分析其特性。
(2)实验步骤1. 测量电阻元件的伏安特性,绘制伏安曲线。
2. 测量电感元件的伏安特性,分析其频率响应。
3. 测量电容元件的伏安特性,分析其频率响应。
4. 测量变压器变比和损耗。
(3)实验结果与分析通过实验,得到了电阻、电感、电容和变压器的伏安特性曲线,分析了其频率响应和损耗情况。
2. 电力系统稳态运行实验(1)实验原理本实验研究电力系统在稳态运行条件下的电压、电流和功率分布。
通过仿真软件模拟电力系统运行,分析稳态运行特性。
(2)实验步骤1. 建立电力系统模型,包括发电机、变压器、线路和负荷。
2. 设置电力系统运行参数,如电压、频率和负荷。
3. 运行仿真软件,观察电压、电流和功率分布情况。
4. 分析稳态运行特性,如电压分布、潮流分布和功率损耗。
(3)实验结果与分析通过仿真实验,得到了电力系统稳态运行时的电压分布、潮流分布和功率损耗情况。
分析了不同运行参数对系统性能的影响。
3. 电力系统暂态过程实验(1)实验原理本实验研究电力系统在发生故障或扰动时的暂态过程。
通过仿真软件模拟故障或扰动,分析暂态过程的电压、电流和功率变化。
(2)实验步骤1. 建立电力系统模型,包括发电机、变压器、线路和负荷。
2. 设置故障或扰动参数,如故障类型、故障位置和故障持续时间。
3. 运行仿真软件,观察电压、电流和功率变化情况。
4. 分析暂态过程特性,如电压恢复、频率变化和稳定裕度。
(3)实验结果与分析通过仿真实验,得到了电力系统发生故障或扰动时的暂态过程特性。
仿真潮流实验报告

一、实验目的1. 理解电力系统潮流计算的基本原理和方法。
2. 掌握MATLAB/Simulink在电力系统仿真中的应用。
3. 通过仿真实验,验证潮流计算的正确性和实用性。
二、实验原理与内容1. 潮流计算的基本原理潮流计算是电力系统分析的重要手段,用于计算电力系统各节点的电压、相角、功率等参数。
其基本原理如下:(1)根据电力系统的网络结构和参数,建立节点方程和支路方程。
(2)利用节点方程和支路方程,求解节点电压和相角。
(3)根据节点电压和相角,计算各节点的有功功率和无功功率。
2. 仿真实验内容本次仿真实验采用MATLAB/Simulink搭建一个简单的2机5节点电力系统模型,并利用PowerGUI进行潮流计算。
(1)建立电力系统模型首先,在MATLAB/Simulink中搭建电力系统模型,包括发电机、负荷、线路等元件。
根据实验要求,设置发电机参数、负荷参数和线路参数。
(2)潮流计算利用PowerGUI进行潮流计算,设置求解器参数,如迭代次数、收敛精度等。
运行潮流计算,得到各节点的电压、相角、有功功率和无功功率等参数。
(3)结果分析对潮流计算结果进行分析,验证潮流计算的正确性和实用性。
比较不同运行方式下的潮流计算结果,分析系统稳定性。
三、实验方法1. 利用MATLAB/Simulink搭建电力系统模型。
2. 利用PowerGUI进行潮流计算。
3. 对潮流计算结果进行分析。
四、实验步骤1. 启动MATLAB/Simulink,新建一个仿真模型。
2. 在仿真模型中,添加发电机、负荷、线路等元件,设置相应参数。
3. 将搭建好的电力系统模型连接起来,形成一个完整的系统。
4. 打开PowerGUI,选择潮流计算模块。
5. 在潮流计算模块中,设置求解器参数,如迭代次数、收敛精度等。
6. 运行潮流计算,得到各节点的电压、相角、有功功率和无功功率等参数。
7. 对潮流计算结果进行分析,验证潮流计算的正确性和实用性。
五、实验结果与分析1. 潮流计算结果本次仿真实验中,潮流计算结果如下:(1)节点电压:U1=1.02p.u., U2=1.05p.u., U3=1.03p.u., U4=1.00p.u., U5=1.01p.u.(2)节点相角:δ1=0.5°, δ2=1.0°, δ3=0.7°, δ4=0.0°, δ5=0.6°(3)有功功率:P1=100MW, P2=100MW, P3=100MW, P4=100MW, P5=100MW(4)无功功率:Q1=20Mvar, Q2=20Mvar, Q3=20Mvar, Q4=20Mvar, Q5=20Mvar2. 结果分析(1)节点电压和相角在合理范围内,说明潮流计算正确。
电力系统分析实验报告

一、实验目的1. 了解电力系统的基本组成和运行原理;2. 掌握电力系统潮流计算的方法和步骤;3. 熟悉电力系统故障计算的方法和步骤;4. 培养分析电力系统问题的能力。
二、实验原理1. 电力系统潮流计算:通过求解电力系统中的潮流方程,得到系统中各节点的电压、电流、功率等参数,从而分析电力系统的运行状态。
2. 电力系统故障计算:通过求解电力系统中的故障方程,得到故障点附近的电压、电流、功率等参数,从而分析电力系统故障的影响。
三、实验仪器与设备1. 电力系统分析软件:如PSCAD/EMTDC、MATLAB等;2. 电力系统仿真设备:如电力系统仿真机、计算机等;3. 电力系统相关教材和资料。
四、实验步骤1. 建立电力系统模型:根据实验要求,利用电力系统分析软件建立电力系统模型,包括发电机、变压器、线路、负荷等元件。
2. 潮流计算:(1)设置初始条件:根据实验要求,设置电力系统运行状态,如电压、功率等;(2)求解潮流方程:利用电力系统分析软件求解潮流方程,得到系统中各节点的电压、电流、功率等参数;(3)分析潮流计算结果:根据计算结果,分析电力系统的运行状态,如电压分布、潮流分布等。
3. 故障计算:(1)设置故障条件:根据实验要求,设置电力系统故障,如短路、断路等;(2)求解故障方程:利用电力系统分析软件求解故障方程,得到故障点附近的电压、电流、功率等参数;(3)分析故障计算结果:根据计算结果,分析电力系统故障的影响,如电压波动、潮流变化等。
五、实验结果与分析1. 潮流计算结果分析:(1)电压分布:根据潮流计算结果,分析系统中各节点的电压分布情况,判断电压是否满足运行要求;(2)潮流分布:根据潮流计算结果,分析系统中各线路的潮流分布情况,判断潮流是否合理。
2. 故障计算结果分析:(1)故障点电压:根据故障计算结果,分析故障点附近的电压变化情况,判断电压是否满足运行要求;(2)故障点电流:根据故障计算结果,分析故障点附近的电流变化情况,判断电流是否过大;(3)故障点功率:根据故障计算结果,分析故障点附近的功率变化情况,判断功率是否过大。
电力系统分析实验报告

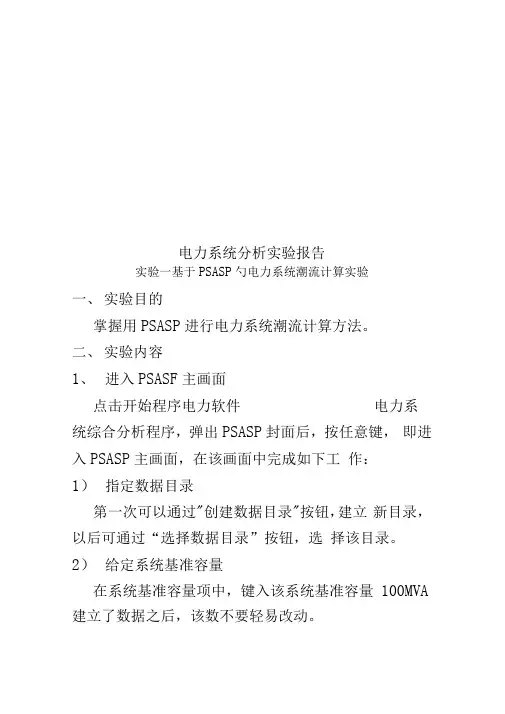

电力系统分析实验报告实验一基于PSASP勺电力系统潮流计算实验一、实验目的掌握用PSASP进行电力系统潮流计算方法。
二、实验内容1、进入PSASF主画面点击开始程序电力软件电力系统综合分析程序,弹出PSASP封面后,按任意键,即进入PSASP主画面,在该画面中完成如下工作:1)指定数据目录第一次可以通过"创建数据目录"按钮,建立新目录,以后可通过“选择数据目录”按钮,选择该目录。
2)给定系统基准容量在系统基准容量项中,键入该系统基准容量100MVA 建立了数据之后,该数不要轻易改动。
2、文本文本方式下的数据输入在PSASF主画面中点击“文本支持环境”按钮,进入文本支持环境。
点击“数据”,下拉菜单中选择“基础数据”,下拉第二级菜单:(1)建立母线数据点击“母线”,弹出母线数据录入窗口,在窗口中依次录入该系统的母线数据。
其中母线名和基准电压必填。
该系统的母线数据如下:(2)建立交流线数据点击“交流线”,弹出交流线数据录入窗口,在窗口中依次录入该系统的交流线的正序和零序数据:(3)建立两绕组变压器数据点击“两绕组变压器”,弹出两绕组变压器数据录入窗口,在窗口中依次录入变压器(4)建立发电机及其调节器数据点击“发电机及其调节器”,弹出发电机及其调节器数据录入窗口。
首先指定母线名和潮流计算用的母线类型,然后分三页分别录入有关数据。
该系统的发电机数据如下:(5)建立负荷数据点击“负荷”,弹出负荷数据录入窗口,其数据填写过程如下:首先指定母线名和潮流计算用的母线类型,然后分三页分别录入有关数据。
该系统的负荷数据如下:(6)建立区域数据点击“区域”,弹出区域数据录入窗口,该系统分为两个区域,课依次在窗口中录入区域名。
该系统的区域数据如下:(8)潮流计算作业方案如下:三、 实验步骤1、 点击“作业”菜单项,执行“方案定义”命 令2、 点击“作业"菜单项,执行“潮流"命令, 定义作业 3、 点击“视图菜单项,执行“潮流数据”命令, 作业选择4、 点击“计算”菜单项,执行“潮流”命令 5点击“格式"菜单项,进行元件参数格式选择 6、点击“报表"菜单项,执行“潮流"命令, 计算结果输出有图示、报表输出两种方式 四、 实验结果1、作业号1计算结果报表输出在作业号 1 中采用的是牛顿拉夫逊法进行潮 流计算,其结果如下所示:潮流计算摘要信息报表PSASP(Load Flow) EPRI, China计算日期: 2011/06/13 时间: 10:06:36 作业号: 1作业描述:计算方法: Newton (Power Equation)基准容量: 100.0000允许误差: 0.000100本系统上限母线:910000发电机:33000负荷:36000交流线:610000直流线:10两绕组变压器:3 7000三绕组变压器:2000移相变压器:200UD 模型调用次数:0 200UP 调用个数:10结果综述报表GEN1-230 0.95229 -15.06350作业号: 1计算日期: 2011/06/13时间: 10:06:36单位: p.u.区域名 区域号耗 总有功发电 总无功发电 cos e g 总有功负荷 总无功负荷 cos e i总有功损耗 总无功损区域 -112.480000.25627-0.29728区域 -220.773030.35131-0.24486全网3.253030.60758-0.54214全网母线 ( 发电、负荷 )结果报表 作业号: 1 计算日期: 2011/06/13 单位: p.u.母线名 电压幅值 电压相角0.99470 1.00000 0.35000 0.94386 0.041550.91040 2.15000 0.80000 0.93722 0.061530.983003.150001.150000.939360.10308时间: 10:06:36GEN3-230 1.01939 -6.90740STNA-230 0.93592 -14.73310STNB-230 0.95516 -15.32500STNC-230 1.00705 -6.57420发电1 1.04000 0.000001.02500 3.18170发电2发电 3 1.02500 -4.17490全网交流线结果报表作业号:1 计算日期:2011/06/13 时间:10:06:36单位:p.u.I 侧母线名J 侧母线名编号I 侧有功I 侧无功I 侧充电功率J 侧有功J 侧无功J 侧充电功率GEN1-230 STNA-230 1 -0.03832 0.10834 0.07980 -0.03873 0.26177 0.07708GEN2-230 STNC-230 3 1.05323 0.03992 0.07773 1.04408 0.11570 0.075550.89390 0.05576 0.18601 0.86172 0.26480 0.16331GEN3-230 STNB-2305STNA-230 GEN2-230 2 -1.28873 -0.23806 0.13402 -1.34980 -0.25166 0.15963STNB-230 GEN1-230 6 -0.03829 -0.03509 0.07207 -0.03834 0.10834 0.07164STNC-230 GEN3-230 4 0.04408 -0.23429 0.10598 0.04386 -0.02155 0.10859全网两绕组变压器结果报表作业号:1 计算日2011/06/13 时间:10:06:36期:单位:p.u.I 侧母线名J 侧母线名编号I 侧有功I 侧无功J 侧有功侧无功J发电1 GEN2-230 7 0.77303 0.35131 0.77303 0.31291发电2GEN2-230 8 1.63001 0.13787 1.63001 -0.02132发电3 GEN3-230 9 0.85004 0.11840 0.85004 0.077312、改用PQ分解法计算的结果( 1)报表输出结果潮流计算摘要信息报表PSASP(Load Flow) EPRI, China计算日期:2011/06/13 时间:10:06:52作业号:3作业描述:计算方法:PQ Decoupled基准容量:100.0000允许误差:0.000100本系统上限发电机:33000负荷:36000 交流线:610000 直流线:10 两绕组变压器:3 7000 三绕组变压器:2000 移相变压器:200UD 模型调用次数:200 UP 调用个数:10区域 -112.480000.256390.994701.000000.350000.943860.04155-0.29728区域 -220.773040.351370.910372.150000.800000.937220.06153-0.24485全网3.25304 0.60776 0.98299 3.15000 1.15000 0.93936 0.10308-0.54213全网母线 ( 发电、负荷 )结果报表作业号: 3 计算日期: 2011/06/13 时间: 10:06:52 单位: p.u.母线名 电压幅值 电压相角GEN1-230 0.95227 -15.06300GEN2-230 1.02144 -2.40230 GEN3-230 1.01939 -6.90740 STNA-230 0.93589 -14.73260 STNB-230 0.95514 -15.32440 STNC-230 1.00705 -6.57410发电 11.04000 0.00000发电2 1.02500 3.18150 发电 31.02500-4.17500全网交流线结果报表单位: p.u.I 侧母线名 J 侧母线名 编号 I 侧有功 I 侧无功 I 侧充电功率 J 侧有功 侧无功 J 侧充电功率作业号: 3计算日期:2011/06/13时间: 10:06:52单位: p.u.区域名 区域号 总有功发电 总无功发电 cos e g总有功负荷 总无功负荷 cos e i总有功损耗 总无功损作业号: 3 计算日期: 2011/06/13时间: 10:06:52结果综述报表GEN2-230 STNC-230 3 1.05320 0.03994 0.07773 1.04405 0.11571 0.07555GEN3-230 STNB-230 5 0.89385 0.05587 0.18601 0.86167 0.26490 0.16330STNA-230 GEN2-230 2 -1.28866 -0.23819 0.13401 -1.34973 -0.25178 0.15963STNB-230 GEN1-230 6 -0.03828 -0.03508 0.07207 -0.03833 0.10834 0.07164STNC-230 GEN3-230 4 0.04409 -0.23428 0.10598 0.04387 -0.02154 0.10859全网两绕组变压器结果报表作业号:3 计算日期: 2011/06/13 时间:10:06:52单位:p.u.侧母线名J 侧母线名编号 1 侧有功I 侧无功J 侧有功J 侧无功发电1 GEN2-230 7 0.77304 0.35137 0.77304 0.31297发电 2 GEN2-230 8 1.62997 0.13792 1.62997 -0.02126发电 3 GEN3-230 9 0.84998 0.11847 0.84998 0.07739 (2)图示结果母线图示:障站■匡承T叩区域图示:3、在作业1基础上,点击“数据修改”按钮, 修改数据(母线“发电2 ‘ PG=1.8)进行潮流计 算,母线”发电2 “图示输出结果如下:Wtari鬟电-J*IB・n>O^ |*ii i Fn TE^jfpiimi II.» 叶 用4、将作业1复制为作业3,对作业3进行实验*p4l昨空匚要求的进行修改,其输出结果为:作业6潮流计算摘要信息报表PSASP(Load Flow) EPRI, China计算日期:2011/06/13 时间:10:22:50 作业号:6作业描述:13计算方法:Newton (Power Equation)基准容量:100.0000允许误差:0.000100本系统上限母线:9 10000发电机:3 3000负荷:3 6000交流线:6 10000直流线:0 10两绕组变压器:3 7000三绕组变压器:0 2000移相变压器:0 200UD 模型调用次数:0 200UP 调用个数:0 10结果综述报表作业号:6 计算日期:2011/06/13 时间:10:22:50单位:p.u.区域名区域号总有功发电总无功发电cos e g耗总有功负荷总无功负荷cos e i 总有功损耗总无功损区域-1 1 2.72800 0.27459-0.25915区域-22 0.52341 0.34390-0.27213全网3.25141 0.61849 -0.53128全网母线( 发电、负荷)结果报表作业号:6 计算日期:2011/06/13单位:p.u.母线名电压幅值电压相角0.99497 1.00000 0.35000 0.94386 0.041780.83575 2.15000 0.80000 0.93722 0.059660.98238 3.15000时间:10:22:501.15000 0.93936 0.10144* GEN1-230 0.95247 -13.97570 * GEN2-230 1.02136 -1.62640 * GEN3-230 1.01962 -5.49850 * STNA-230 0.93640 -13.75320* STNC-230 1.00731 -5.53410发电 11.04000 0.00000发电21.02500 4.51850 发电 31.02500 -2.49320全网交流线结果报表作业号: 6 计算日期: 2011/06/13 时间: 10:22:50单位: p.u.全网两绕组变压器结果报表作业号: 6计算日期: 2011/06/13时间: 10:22:50单位: p.u.I 侧母线名 J 侧母线名 编号 I 侧有功 I 侧无功 J 侧有功J侧无功发电 1 GEN2-230 7 0.52341 0.34390 0.52341 0.32301发电 2GEN2-230 8 1.79301 0.15586 1.79301 -0.03683发电 3 GEN3-2309 0.935030.118730.93503 0.069185、潮流结果图 在潮流单线图计算运行模式窗口中,选择菜单“视 作业选择窗口,选择作业号为 1,点击“确定”按钮, 如下:I 侧母线名 J 侧母线名编号I 侧有功 I 侧无功 I侧充电功率J 侧有功 GEN1-230 STNA-230 1 -0.01928 0.10259 0.07983 -0.01965 0.25643 0.07716 GEN2-230 STNC-230 3 0.98749 0.03833 0.07772 0.97944 0.12341 0.07559 GEN3-230 STNB-230 5 0.91429 0.05578 0.18609 0.880740.258900.16329 STNA-230 GEN2-230 2 -1.26965 -0.24343 0.13416 -1.32892 -0.24785 0.15961 STNB-230 GEN1-230 6 -0.01927 -0.04101 0.07207 -0.01929 0.10259 0.07167 STNC-230 GEN3-2304-0.02056 -0.226590.10603-0.02074 -0.013400.10864J 侧无功 J 侧充电功率/ 潮流结果”项,弹出 即显示作业 1 的潮流结果牛顿法是以逐次线性得到所需结果的,而PQ 法是牛顿法的一种简化方法,由于母线的有功功率传送主要有功角决定,无功功率由电压幅值决定,因此在110KV及以上电力系统中,忽略原牛顿法中有功对电压的偏导,以及无功对功角的偏导;同时忽略公交改变,这样简化得到PQ分解法。
电力系统直潮流计算标准实验报告

南昌大学实验报告学生姓名:学号:专业班级:实验类型:□验证□综合■设计□创新实验日期:实验成绩:一、实验项目名称直流潮流计算实验二、实验目的与要求:目的:电力系统分析的潮流计算是电力系统分析的一个重要的部分。
通过对电力系统潮流分布的分析和计算,可进一步对系统运行的安全性,经济性进行分析、评估,提出改进措施。
电力系统潮流的计算和分析是电力系统运行和规划工作的基础。
潮流计算是指对电力系统正常运行状况的分析和计算。
通常需要已知系统参数和条件,给定一些初始条件,从而计算出系统运行的电压和功率等;潮流计算方法很多:高斯-塞德尔法、牛顿-拉夫逊法、P-Q分解法、直流潮流法,以及由高斯-塞德尔法、牛顿-拉夫逊法演变的各种潮流计算方法。
本实验采用直流潮流算法进行电力系统分析的潮流计算程序的编制与调试,获得电力系统中各个支路的有功分布,为进一步进行电力系统分析作准备。
通过实验教学加深学生对电力系统潮流计算原理的理解和计算,初步学会运用计算机知识解决电力系统的问题,掌握潮流计算的过程及其特点。
熟悉各种常用应用软件,熟悉硬件设备的使用方法,加强编制调试计算机程序的能力,提高工程计算的能力,学习如何将理论知识和实际工程问题结合起来。
要求:编制调试电力系统潮流计算的计算机程序。
程序要求根据已知的电力网的数学模型(节点导纳矩阵)及各节点参数,完成该电力系统的潮流计算,要求计算出节点电压、功率等参数。
三、实验基本原理(一)、直流潮流的介绍在电力系统稳态分析课程中,我们已经学习过有关高斯-塞德尔和牛顿-拉夫逊等潮流计算方法,它们所面对的是个非线性方程组求解问题。
虽然这些方法都具有一定的精度,但计算量较大,这显然不适应形成电网规划方案时多次而反复的潮流计算要求。
直流潮流模型是把非线性电力潮流问题简化为线形电路问题,从而使分析计算非常方便,直流潮流专门用于研究电网中有功潮流的分布。
(二)、直流潮流算法的形成过程对下图所示等值电路图,对于之路(i,j ),如果忽略其并联支路,例如忽略线路的充电电容。
电力系统分析潮流实验报告

南昌大学实验报告学生姓名:学号:专业班级:实验类型:□验证□综合■设计□创新实验日期:实验成绩:电力系统潮流计算实验一、实验目的:本实验通过对电力系统潮流计算的计算机程序的编制与调试,获得对复杂电力系统进行潮流计算的计算机程序,使系统潮流计算能够由计算机自行完成,即根据已知的电力网的数学模型(节点导纳矩阵)及各节点参数,由计算程序运行完成该电力系统的潮流计算。
通过实验教学加深学生对复杂电力系统潮流计算计算方法的理解,学会运用电力系统的数学模型,掌握潮流计算的过程及其特点,熟悉各种常用应用软件,熟悉硬件设备的使用方法,加强编制调试计算机程序的能力,提高工程计算的能力,学习如何将理论知识和实际工程问题结合起来。
二、实验内容:编制调试电力系统潮流计算的计算机程序。
程序要求根据已知的电力网的数学模型(节点导纳矩阵)及各节点参数,完成该电力系统的潮流计算,要求计算出节点电压、功率等参数。
1、在各种潮流计算的算法中选择一种,按照计算方法编制程序。
2、将事先编制好的电力系统潮流计算的计算程序原代码由自备移动存储设备导入计算机。
3、在相应的编程环境下对程序进行组织调试。
4、应用计算例题验证程序的计算效果。
三、实验程序:function [e,f,p,q]=flow_out(g,b,kind,e,f)%计算潮流后efpq的终值s=flow(g,b,kind,e,f);k=0;while max(abs(s))>10^-5J=J_out(g,b,kind,e,f);J_ni=inv(J);dv=J_ni*s;l=length(dv)/2;for i=1:le(i)=e(i)-dv(2*i-1);f(i)=f(i)-dv(2*i);ends=flow(g,b,kind,e,f);endl=length(e);for i=1:ls1=0;s2=0;for j=1:ls1=s1+g(i,j)*e(j)-b(i,j)*f(j);s2=s2+g(i,j)*f(j)+b(i,j)*e(j);endp(i)=e(i)*s1+f(i)*s2;q(i)=f(i)*s1-e(i)*s2;endfunction s=flow(g,b,kind,e,f)%计算当前ef与规定的pqv的差值l=length(e);s=zeros(2*l-2,1);for i=1:(l-1)s1=0;s2=0;for j=1:ls1=s1+g(i,j)*e(j)-b(i,j)*f(j);s2=s2+g(i,j)*f(j)+b(i,j)*e(j);ends(2*i-1)=kind(2,i)-e(i)*s1-f(i)*s2;if kind(1,i)==1s(2*i)=kind(3,i)-f(i)*s1+e(i)*s2;elses(2*i)=kind(3,i)^2-f(i)^2-e(i)^2;endendfunction J=J_out(g,b,kind,e,f)%计算节点的雅克比矩阵l=length(e);J=zeros(2*l-2,2*l-2);for i=1:(l-1);if kind(1,i)==1s=PQ_out(g,b,e,f,i);for j=1:(2*l-2)J(2*i-1,j)=s(1,j);J(2*i,j)=s(2,j);endelses=PV_out(g,b,e,f,i);for j=1:(2*l-2)J(2*i-1,j)=s(1,j);J(2*i,j)=s(2,j);endendendfunction pq=PQ_out(g,b,e,f,i)%计算pq节点的雅克比矩阵l=length(e);pq=zeros(2,2*l-2);for j=1:(l-1)if j==is=0;for k=1:ls=s-(g(i,k)*e(k)-b(i,k)*f(k));endpq(1,2*i-1)=s-g(i,i)*e(i)-b(i,i)*f(i); s=0;for k=1:ls=s-(g(i,k)*f(k)+b(i,k)*e(k));endpq(1,2*i)=s+b(i,i)*e(i)-g(i,i)*f(i);s=0;for k=1:ls=s+(g(i,k)*f(k)+b(i,k)*e(k));endpq(2,2*i-1)=s+b(i,i)*e(i)-g(i,i)*f(i); s=0;for k=1:ls=s-(g(i,k)*e(k)-b(i,k)*f(k));endpq(2,2*i)=s+g(i,i)*e(i)+b(i,i)*f(i);elsepq(1,2*j-1)=-(g(i,j)*e(i)+b(i,j)*f(i)); pq(1,2*j)=b(i,j)*e(i)-g(i,j)*f(i);pq(2,2*j)=-pq(1,2*j-1);pq(2,2*j-1)=pq(1,2*j);endendfunction pv=PV_out(g,b,e,f,i)%计算pv节点的雅克比矩阵l=length(e);pv=zeros(2,2*l-2);for j=1:(l-1)if j==is=0;for k=1:ls=s-(g(i,k)*e(k)-b(i,k)*f(k));endpv(1,2*i-1)=s-g(i,i)*e(i)-b(i,i)*f(i); s=0;for k=1:ls=s-(g(i,k)*f(k)+b(i,k)*e(k));endpv(1,2*i)=s+b(i,i)*e(i)-g(i,i)*f(i);pv(2,2*i-1)=-2*e(i);pv(2,2*i)=-2*f(i);elsepv(1,2*j-1)=-(g(i,j)*e(i)+b(i,j)*f(i)); pv(1,2*j)=b(i,j)*e(i)-g(i,j)*f(i);endend%数据输入g=[1.042093 -0.588235 0 -0.453858-0.588235 1.069005 0 -0.4807690 0 0 0-0.453858 -0.480769 0 0.9344627];b=[-8.242876 2.352941 3.666667 1.8910742.352941 -4.727377 0 2.4038463.666667 0 -3.333333 01.8910742.40385 0 4.26159];e=[1 1 1.1 1.05];f=[0 0 0 0];kind=[1 1 2 0-0.3 -0.55 0.5 1.05-0.18 -0.13 1.1 0];[e,f,p,q]=flow_out(g,b,kind,e,f);ef四、例题及运行结果在上图所示的简单电力系统中,系统中节点1、2为PQ节点,节点3为PV节点,节点4为平衡节点,已给定P1s+jQ1s=-0.30-j0.18 P2s+jQ2s=-0.55-j0.13 P3s=0.5 V3s=1.10 V4s=1.05∠0°容许误差ε=10-5节点导纳矩阵:各节点电压:节点 e f v ζ1.0.984637 -0.008596 0.984675 -0.5001722.0.958690 -0.108387 0.964798 -6.4503063. 1.092415 0.128955 1.100000 6.7323474. 1.050000 0.000000 1.050000 0.000000各节点功率:节点P Q1-0.300000 -0.1800002–0.550000 -0.13000030.500000 -0.55130540.367883 0.264698结果:五、思考讨论题1.潮流计算有几种方法?简述各种算法的优缺点。
潮流计算实验报告分析

一、实验背景与目的电力系统潮流计算是电力系统分析中的一个重要环节,它通过对电力系统网络中功率和电压的分布进行计算,以评估系统的运行状态。
本实验旨在通过实际操作,加深对电力系统潮流计算原理和方法的理解,并掌握使用PSASP、ETAP等软件进行潮流计算的基本技能。
二、实验原理与方法1. 基本原理潮流计算主要基于基尔霍夫电流定律和基尔霍夫电压定律,通过求解电力系统网络中的功率和电压分布,得到各节点电压、线路电流和设备功率等参数。
2. 计算方法常用的潮流计算方法包括牛顿-拉夫逊法、快速分解法、迭代法等。
本实验采用牛顿-拉夫逊法进行潮流计算。
3. 实验步骤(1)建立电力系统网络模型,包括节点、线路、变压器等元件;(2)设置各节点电压初始值和负荷功率;(3)计算网络中各支路功率和节点电压,判断是否满足功率平衡和电压平衡;(4)根据功率平衡和电压平衡条件,修正节点电压,重复步骤(3)直至满足收敛条件。
三、实验过程与结果分析1. 实验数据本实验采用某实际电力系统网络进行计算,网络包括10个节点、15条线路和3个变压器。
2. 实验步骤(1)根据实验数据,建立电力系统网络模型;(2)设置各节点电压初始值和负荷功率;(3)使用PSASP软件进行潮流计算;(4)分析计算结果,包括节点电压、线路电流和设备功率等。
3. 结果分析(1)节点电压分布合理,各节点电压满足运行要求;(2)线路电流分布均匀,线路负载率在合理范围内;(3)设备功率分配合理,满足电力系统运行需求。
四、实验总结与讨论1. 实验总结本实验通过实际操作,加深了对电力系统潮流计算原理和方法的理解,掌握了使用PSASP软件进行潮流计算的基本技能。
2. 讨论(1)实验中,节点电压初始值设置对计算结果有较大影响,需要根据实际情况进行设置;(2)潮流计算结果受网络拓扑结构、元件参数和负荷分布等因素的影响,需要综合考虑;(3)在实际工程应用中,应根据具体情况选择合适的潮流计算方法,以保证计算结果的准确性和可靠性。
电力系统分析的实训报告

一、实训目的电力系统分析实训是电气工程及其自动化专业的一门重要实践课程,旨在通过实际操作,让学生掌握电力系统分析的基本原理和方法,提高学生的实际操作能力和分析问题的能力。
本次实训的主要目的是:1. 使学生熟悉电力系统分析的基本原理和计算方法。
2. 培养学生运用所学知识解决实际问题的能力。
3. 增强学生的团队协作精神和沟通能力。
4. 提高学生的动手实践能力和创新意识。
二、实训内容本次实训主要分为以下四个部分:1. 电力系统基本参数测量2. 电力系统故障分析3. 电力系统稳定性分析4. 电力系统优化运行三、实训过程1. 电力系统基本参数测量(1)实训设备:交流电压表、交流电流表、功率表、电阻测量仪、频率计等。
(2)实训步骤:① 搭建实验电路,包括电源、负载、保护装置等。
② 测量电源电压、电流、功率等基本参数。
③ 测量负载电阻、电感、电容等参数。
2. 电力系统故障分析(1)实训设备:电力系统故障分析软件、计算机等。
(2)实训步骤:① 建立电力系统模型。
② 输入故障参数,如故障类型、故障位置、故障时间等。
③ 运行故障分析软件,分析故障对电力系统的影响。
④ 根据分析结果,提出故障处理措施。
3. 电力系统稳定性分析(1)实训设备:电力系统稳定性分析软件、计算机等。
(2)实训步骤:① 建立电力系统模型。
② 设置系统运行参数,如电压、频率、负载等。
③ 运行稳定性分析软件,分析系统稳定性。
④ 根据分析结果,提出提高系统稳定性的措施。
4. 电力系统优化运行(1)实训设备:电力系统优化运行软件、计算机等。
(2)实训步骤:① 建立电力系统模型。
② 设置优化目标,如最小化系统运行成本、提高系统可靠性等。
③ 运行优化运行软件,分析系统优化运行方案。
④ 根据优化结果,提出系统优化运行策略。
四、实训总结1. 通过本次实训,我们掌握了电力系统分析的基本原理和方法,提高了实际操作能力。
2. 在实训过程中,我们学会了运用所学知识解决实际问题的能力,提高了分析问题的能力。
电力系统潮流计算实验报告

11. 手算过程已知:节点1:PQ 节点, s(1)= -0.5000-j0.3500 节点2:PV 节点, p(2)=0.4000 v(2)=1.0500 节点3:平衡节点,U(3)=1.0000∠0.0000 网络的连接图:0.0500+j0.2000 1 0.0500+j0.2000231)计算节点导纳矩阵由2000.00500.012j Z 71.418.112j y ;2000.00500.013j Z71.418.113j y ;导纳矩阵中的各元素:42.936.271.418.171.418.1131211j j j y y Y ;71.418.11212j y Y ; 71.418.11313j y Y; 21Y 71.418.11212j y Y ; 71.418.12122j y Y;002323j y Y;31Y 71.418.11313j y Y; 32Y 002323j y Y;71.418.13133j y Y;形成导纳矩阵BY :71.418.10071.418.10071.418.171.418.171.418.171.418.142.936.2j j j j j j j j j Y B2)计算各PQ、PV 节点功率的不平衡量,及PV 节点电压的不平衡量:取:000.0000.1)0(1)0(1)0(1j jf e U000.0000.1)0(2)0(2)0(2j jf e U节点3是平衡节点,保持000.0000.1333j jf e U为定值。
nj j jij jij ijij jij i ieB fG f fB eG e P1)0()0()0()0()0()0()0(;2nj j jij jij ijij jij i ie B fG e f B eG f Q 1)0()0()0()0()0()0()0(;);(2)0(2)0(2)0(iiif e U)0.142.90.036.2(0.0)0.042.90.136.2(0.1)0(1P)0.171.40.018.1(0.0)0.071.40.118.1(0.1 )0.171.40.018.1(0.0)0.071.40.118.1(0.1 0.0 ;)0.142.90.036.2(0.1)0.042.90.136.2(0.0)0(1Q)0.171.40.018.1(0.1)0.071.40.118.1(0.0 )0.171.40.018.1(0.1)0.071.40.118.1(0.0 0.0 ;)0.171.40.018.1(0.0)0.071.40.118.1(0.1)0(2P)0.171.40.018.1(0.0)0.071.40.118.1(0.1 )0.00.00.00.0(0.0)0.10.00.10.0(0.1 0.0 ;101)(222)0(22)0(22)0(2f e U;于是:;)0()0(iiiP P P ;)0()0(iiiQQ Q);(2)0(2)0(22)0(iiiif e UU5.00.05.0)0(11)0(1P P P ;35.00.035.0)0(11)0(1QQ Q;4.00.04.0)0(22)0(2P P P ;1025.0)01(05.1)(2222)0(22)0(2222)0(2f e UU3)计算雅可比矩阵中各元素雅可比矩阵的各个元素分别为:3ji ij ji ij j i ij j i ij ji ij j i ij e U S f U R e Q L f Q J e P N f P H 22;;; 又: nj j jij jij i jij jij i ieB fG f fB eG e P1)0()0()0()0()0()0()0(; nj j jij jij ijij jij iieB fG e fB eG f Q 1)0()0()0()0()0()0()0(;);(2)0(2)0(2)0(iiif e U)0(1P )0(111)0(111)0(1)0(111)0(111)0(1e Bf G f f B e G e)0(212)0(212)0(1)0(212)0(212)0(1e B fG f f B e G e313313)0(1313313)0(1e Bf G f f B e G e ;)()()0(111)0(111)0(1)0(111)0(111)0(1)0(1e Bf Ge f B e G f Q)()()0(212)0(212)0(1)0(212)0(212)0(1e Bf G e f B e G f)()(313313)0(1313313)0(1e Bf G e f B e G f;)0(2P )0(121)0(121)0(2)0(121)0(121)0(2e Bf G f f B e G e)0(222)0(222)0(2)0(222)0(222)0(2eB fG f fBeG e323323)0(2323323)0(2e Bf G f f B e G e ;)(2)0(22)0(22)0(2f e U42.90.171.40.171.4313)0(212)0(1)0(1)0(11e B e Bf P H ; 36.20.118.10.118.10.136.222313)0(212)0(111)0(1)0(1)0(11 e G e G e G e P N 36.20.118.10.118.1313)0(212)0(1)0(1)0(11 e G e G f Q J442.90.171.40.171.40.142.922313)0(212)0(111)0(1)0(1)0(11 e B e B e B e Q L 71.40.171.4)0(112)0(2)0(1)0(12 e B f P H ; 18.10.118.1)0(112)0(2)0(1)0(12 e G e P N ; 18.10.118.1)0(112)0(2)0(1)0(12 e G f Q J ;71.40.171.4)0(112)0(2)0(1)0(12 e B e Q L ; 71.40.171.4)0(221)0(1)0(2)0(21 e B f P H ; 11.40.111.4)0(221)0(1)0(2)0(21 e G e P N ; 0)0(12)0(2)0(21 f U R ; 0)0(12)0(2)0(21 e U S ; 71.40.10.00.171.4323)0(121)0(2)0(2)0(22 e B e B f P H ; 18.10.10.00.118.10.118.122323)0(121)0(222)0(2)0(2)0(22 e G e G e G e P N ;02)0(2)0(22)0(2)0(22 f f U R ; 0.20.122)0(2)0(22)0(2)0(22 e e U S ; 得到K=0时的雅可比矩阵:0.200018.171.418.171.471.418.142.936.218.171.436.242.9)0(J4)建立修正方程组:5)0(2)0(2)0(1)0(10.200011.4959.1011.4959.10959.1011.4918.2122.811.4959.1022.8918.210975.04.035.08.0e f e f 解得:04875.001828.00504.00176.0)0(2)0(2)0(1)0(1e f e f 因为 )0()0()1(iiie e e ; )0()0()1(iiif f f ;所以 9782.00218.00.1)0(1)0(1)1(1e e e ; 0158.00158.00)0(1)0(1)1(1f f f ;05125.105125.00.1)0(2)0(2)1(2e e e ;05085.005085.00)0(2)0(2)1(2f f f ;5)运用各节点电压的新值进行下一次迭代:即取: 0158.09782.0)1(1)1(1)1(1j jf e U05085.005125.1)1(2)1(2)1(2j jf e U节点3时平衡节点,保持000.0000.1333j jf e U为定值。
电力系统运行方式及潮流分析实验报告

电力系统运行方式及潮流分析实验报告电力系统第一次实验报告——电力系统运行方式及潮流分析实验实验1 电力系统运行方式及潮流分析实验一、实验目的1、掌握电力系统主接线电路的建立方法2、掌握辐射形网络的潮流计算方法;3、比较计算机潮流计算与手算潮流的差异;4、掌握不同运行方式下潮流分布的特点。
二、实验内容1、辐射形网络的潮流计算;2、不同运行方式下潮流分布的比较分析三、实验方法和步骤1.辐射形网络主接线系统的建立输入参数(系统图如下):G1:300+j180MV A(平衡节点)变压器B1:Sn=360MV A,变比=18/121,Uk%=14.3%,Pk=230KW,P0=150KW,I0/In=1%;变压器B2、B3:Sn=15MV A,变比=110/11 KV,Uk%=10.5%,Pk=128KW,P0=40.5KW,I0/In=3.5%;负荷F1:20+j15MV A;负荷F2:28+j10MV A;线路L1、L2:长度:80km,电阻:0.21Ω/km,电抗:0.416Ω/km,电纳:2.74×10-6S/km。
辐射形网络主接线图(1)在DDRTS中绘出辐射形网络主接线图如下所示:(2)设置各项设备参数:G1:300+j180MV A(平衡节点)变压器B1:Sn=360MV A,变比=18/121,Uk%=14.3%,Pk=230KW,P0=150KW,I0/In=1%;变压器B2、B3:Sn=15MV A,变比=110/11 KV,Uk%=10.5%,Pk=128KW,P0=40.5KW,I0/In=3.5%;负荷F1:20+j15MV A;负荷F2:28+j10MV A;线路L1、L2:长度:80km,电阻:0.21Ω/km,电抗:0.416Ω/km,电纳:2.74×10-6S/km。
2.辐射形网络的潮流计算(1)调节发电机输出电压,使母线A的电压为115KV,运行DDRTS进行系统潮流计算,在监控图页上观察计算结果项目DDRTS潮流计算结果变压器B2输入功率10.09+j8.69变压器B2输出功率10.01+j7.51变压器B3输入功率10.09+j8.69变压器B3输出功率10.01+j7.51线路L1输入功率25.07+j12.64线路L1输出功率24.09+j13.67线路L2输入功率25.07+j12.64线路L2输出功率24.09+j13.67(2)手算潮流:(3)计算比较误差分析通过比较可以看出,手算结果与计算机仿真结果相差不大。
电力系统运行方式及潮流分析实验报告

电力系统第一次实验报告——电力系统运行方式及潮流分析实验实验1 电力系统运行方式及潮流分析实验一、实验目的1、掌握电力系统主接线电路的建立方法2、掌握辐射形网络的潮流计算方法;3、比较计算机潮流计算与手算潮流的差异;4、掌握不同运行方式下潮流分布的特点。
二、实验内容1、辐射形网络的潮流计算;2、不同运行方式下潮流分布的比较分析三、实验方法和步骤1.辐射形网络主接线系统的建立输入参数(系统图如下):G1:300+j180MV A(平衡节点)变压器B1:Sn=360MV A,变比=18/121,Uk%=14.3%,Pk=230KW,P0=150KW,I0/In=1%;变压器B2、B3:Sn=15MV A,变比=110/11 KV,Uk%=10.5%,Pk=128KW,P0=40.5KW,I0/In=3.5%;负荷F1:20+j15MV A;负荷F2:28+j10MV A;线路L1、L2:长度:80km,电阻:0.21Ω/km,电抗:0.416Ω/km,电纳:2.74×10-6S/km。
辐射形网络主接线图(1)在DDRTS中绘出辐射形网络主接线图如下所示:(2)设置各项设备参数:G1:300+j180MV A(平衡节点)变压器B1:Sn=360MV A,变比=18/121,Uk%=14.3%,Pk=230KW,P0=150KW,I0/In=1%;变压器B2、B3:Sn=15MV A,变比=110/11 KV,Uk%=10.5%,Pk=128KW,P0=40.5KW,I0/In=3.5%;负荷F1:20+j15MV A;负荷F2:28+j10MV A;线路L1、L2:长度:80km,电阻:0.21Ω/km,电抗:0.416Ω/km,电纳:2.74×10-6S/km。
2.辐射形网络的潮流计算(1)调节发电机输出电压,使母线A的电压为115KV,运行DDRTS进行系统潮流计算,在监控图页上观察计算结果(2)手算潮流:(3)计算比较误差分析通过比较可以看出,手算结果与计算机仿真结果相差不大。
简单电力系统的潮流分析报告

P22 Q22
U
2 2
(R
jX )
(2)并联导纳上的损耗
QB1
1 2
BU12
QB 2
1 2
BU
2 2
(3)电力线路中的功率计算
S~1
U1 B
j 2
S~1 R
jQB1 SZ
jXS~2
jQB2
S~2 U 2 jB 2
电力线路阻抗支路末端流出的功率为
S~2 S~2 ( jQB2) P2 j(Q2 QB2 )
3.4 开式网的潮流分析
一、开式网络的潮流分析 电力系统在运行时,在电源电势激励之下,电 流或功率从电源通过系统各元件流入负荷,分 布于电力网各处,称为潮流分布。
潮流分析的步骤:
1、作出网络的等值电路 2、作出简化等值电路 3、逐段推算功率和电压分布
1 、已知 首端电压、首端功率, 求 末端电压、末端功率。
cos 0.8
100kW
3.5 闭式网络的潮流分析
闭式网络:网络中任何一个负荷点都可以 从两个及以上方向供电的电力网,如两端 供电网络、环网等。
一、闭式网络的潮流分析
闭式网络的潮流分析分为两步: 1、初步潮流分布计算——忽略各段上的功率
损耗求近似功率分布,找出无功功率分点。 2、最终潮流分布——用之前得到的近似的功
jB 2
3 、已知 首端电压、末端功率, 求 末端电压、首端功率。
从已知功率端开始,先假设末端及供电支 路各点的电压为额定电压
S~1
U1 jB 2
S~1 R
jQB1
~ SZ
U
jXS~2
jQB2
S~2
U 2
电力系统潮流计算仿真实验报告

作业号1区域2:
作业号2区域2
作业号1潮流结果图:
作业号2潮流结果图:
作业号1报表:
作业号2报表:
六、实验结果及分析
两种计算方法大部分的结果基本一致。实际电力系统中的潮流计算主要采用牛顿法,但牛顿法要有很好的收敛性,必须要求有合适的初值。P-Q分解法是牛顿法潮流计算的一种简化形式,由于这些简化只涉及修正方程的系数矩阵,并未改变节点功率平衡方程的收敛数据,因而不会降低计算结果精度,而且,这些简化大大节省了机器内存和解题时间。
三、使用仪器、材料
计算机、PSASP软件
四、实验步骤
母线数据:
交流线数据:
两绕组变压器数据:
发电机及其调节器数据:
负荷数据:
区域数据:
1、在文本环境窗口中点击“方案定义”后,弹出方案定义窗口,方案定义如下:
2、在文本环境窗口中点击“潮流”,在潮流计算信息窗口中定义作业1和2,如下:
3、报表输出:在文本环境窗口中,点结果-潮流-报表输出,输出单位选有名值,分区输出为否,点“输出范围选择”选中全网,输出方式,选择输出EXCEL报表
广州大学学生实验报告
开课学院及实验室:2014年12月4日
学院
机械与电气工程
年级、专业、班
姓名
学号
实验课程名称
电力系统分析
成绩
实验项目名称
实验二电力系统潮流计算仿真
指导老师
一、实验目的
了解电力系统分析中潮流计算的相关概念以及PSASP软件对潮流的计算过程。学会分析有关数据。二、实验原理
应用PSASP软件的对电力系统潮流进行计算
4、图示化输出:在文本环境窗口中,点结果-潮流-图示化输出,选“母线支路图示化”,输出单位为标幺值在选定一个母线则显示母线结果;“选区域图示化”后,再选择作业号则输出区域结果
