顶板离层观测操作规范
顶板离层仪打设规定及观测要求

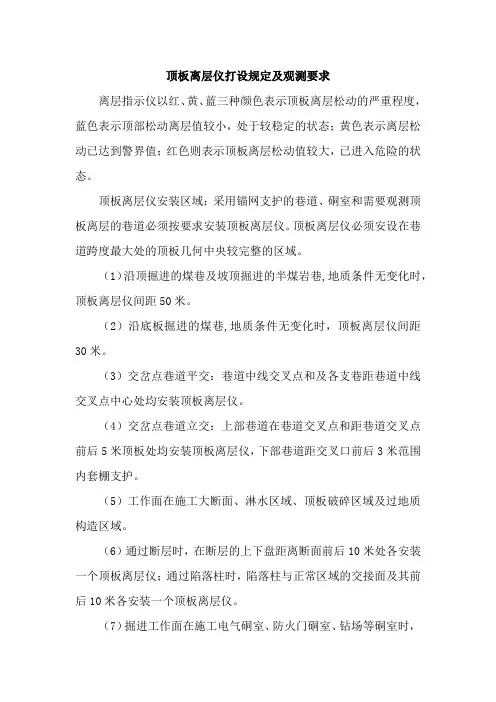

顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。
顶板离层仪安装区域：采用锚网支护的巷道、硐室和需要观测顶板离层的巷道必须按要求安装顶板离层仪。
顶板离层仪必须安设在巷道跨度最大处的顶板几何中央较完整的区域。
（1）沿顶掘进的煤巷及坡顶掘进的半煤岩巷,地质条件无变化时，顶板离层仪间距50米。
（2）沿底板掘进的煤巷,地质条件无变化时，顶板离层仪间距30米。
（3）交岔点巷道平交：巷道中线交叉点和及各支巷距巷道中线交叉点中心处均安装顶板离层仪。
（4）交岔点巷道立交：上部巷道在巷道交叉点和距巷道交叉点前后5米顶板处均安装顶板离层仪，下部巷道距交叉口前后3米范围内套棚支护。
（5）工作面在施工大断面、淋水区域、顶板破碎区域及过地质构造区域。
（6）通过断层时，在断层的上下盘距离断面前后10米处各安装一个顶板离层仪；通过陷落柱时，陷落柱与正常区域的交接面及其前后10米各安装一个顶板离层仪。
（7）掘进工作面在施工电气硐室、防火门硐室、钻场等硐室时，必须在巷道几何正中打设一个顶板离层仪，用以监测大断面处顶板变化；巷道内施工大断面需二次成巷时，要提前在二次成巷几何正中处打设顶板离层仪，其余仍按照作业规程打设顶板离层仪。
（8）掘进工作面在施工过淋水区域时，必须保证每班进行锚杆、锚索锚固力试验，并将试验结果存档保存。
并在该区域内打设一个顶板离层仪用于监测顶板变化。
（9）顶板离层监测工作由队组主管技术员负全责。
全部实行档案化管理，实行终身负责制。
（10）掘进巷道顶板离层仪的安装实行“四位一体”负责制：即顶板离层仪安装过程中，打钻人员、安装人员、跟班队干和安全员必须都在现场。
（11）顶板离层仪安装孔必须竖直打设,且巷道中顶板离层仪成一条直线。
离层仪安装后，测绳要自然下垂，网片、网丝等不得影响离层仪的数据显示。
顶板离层观测规定
运河煤矿关于顶板离层观测的补充规定煤矿安全规程第四十四条规定,采用锚杆支护的煤巷必须进行顶板离层监测,并用记录牌板显示;为规范我矿井下各掘进、回采中锚网支护的煤层巷道中顶板离层仪的安装,顶板离层数据的观测、记录、统计、分析与处理,使顶板离层观测真正服务于安全生产,及时消除安全隐患,确保巷道支护齐全可靠,特制定以下补充规定：一、顶板离层仪的安装1、顶板离层仪由施工单位在巷道掘进期间进行安装;2、顶板离层仪的安装必须有工区副区长以上管理人员现场指导并在安装记录上签字;3、必须严格按照安装说明书进行安装;深部、浅部钢丝绳的末端必须分别安装在指定深度并固定牢靠;钢丝绳必须拉紧并锁好,应有一定的初始读数一般为1~10mm,但不能过大一般不宜超过20mm,初始读数为0将被视为安装不合格,应重新安装;4、巷道顶板为岩石的煤巷,顶板离层仪每100米不得大于100米安装一台；巷道顶板为煤的煤巷,顶板离层仪每50米不得大于50米安装一台；巷道交叉点应增设一台顶板离层仪;5、煤巷掘进期间必须及时安装顶板离层仪,安装地点应在迎头外100~150m范围内,超过150m未安装即为安装不及时;6、顶板离层仪安装好后,应对顶板离层观测点编号,并在安装地点靠人行道一侧悬挂顶板离观测箱,箱外有顶板离层观测记录牌见附录图,箱内有顶板离层观测记录表见附表;二、顶板离层数据观测1、顶板离层仪安装的头7天内,每天观测一次；7天后,每7天观测一次;2、顶板离层观测应由施工单位技术人员进行,因技术人员休班等原因不在岗时,应安排本单位其他管理人员负责观测;3、离层数据应在现场如实、工整地填写在记录牌和记录表上,并由观测人签字;4、工作面安装期间,应将观测任务转交安装单位进行;掘进施工单位将观测原始记录和记录数据电子档全部转交安装单位;5、工作面安装结束后,应将观测任务转交回采单位;安装单位将观测原始记录和记录数据电子档全部转交回采单位;三、顶板离层数据的统计、分析与处理1、每一次观测结束后,必须对各观测点的数据及时进行统计,并录入电子档案;2、现场记录表填写满后,应上井存档,并更换新表;3、观测单位应每月向生产技术科上报一次观测数据电子档,每月5日前报上一月观测数据;4、工区技术员必须及时对观测数据进行分析,发现问题及时汇报、处理;5、顶板离层总量累计达到50mm或一日离层量达到2mm时,说明顶板离层加剧、锚杆支护即将失效,存在冒顶危险,必须立即采取架工字钢棚等措施进行维护,并迅速汇报生产技术科、安全监察科和矿总工程师;四、奖罚规定1、对于顶板离层仪安装、数据观测认真负责的单位和个人,对于及时分析与处理观测数据、消除事故隐患、杜绝重大事故的单位和个人,矿将给予奖励;2、对于在顶板离层观测工作中不负责任、造成事故或重大事故隐患的单位和个人,矿将进行严肃处理;3、顶板离层仪安装不及时,对工区负责人、技术员和相关责任人一次处罚50元,并责令限期安装;4、不按期间进行离层观测或观测不认真、记录不真实、字迹潦草无法辨认的,对责任人一次处罚50元;5、施工单位发生变化,未进行观测任务交接或交接不清的,将对交接双方的技术员每人处罚100元;6、不及时对观测数据统计存档包括电子档和原始记录档的,对工区技术员一次处罚100元;7、不及时将观测数据电子档报生产技术科的,一次罚技术员100元;8、发现隐患不及时汇报或不及时处理的,对单位负责人、技术员和相关责任人一次处罚100~1000元;。
巷道顶板离层仪安装和观测管理办法2[1]
![巷道顶板离层仪安装和观测管理办法2[1]](https://img.taocdn.com/s3/m/49e9cec35fbfc77da269b10e.png)

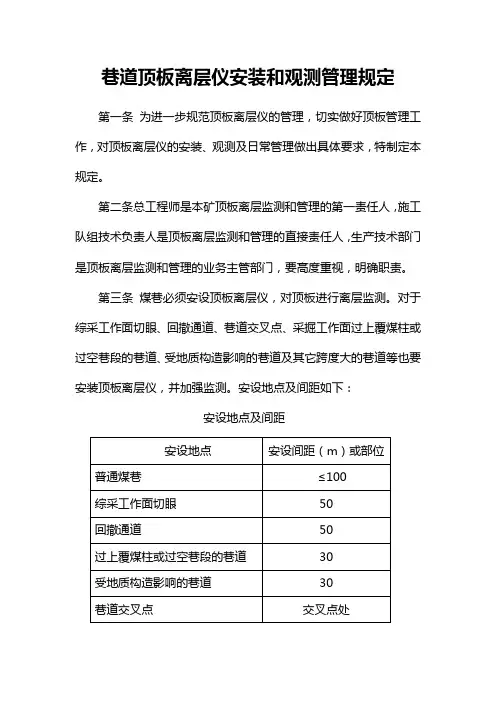

巷道顶板离层仪安装和观测管理规定第一条为进一步规范顶板离层仪的管理，切实做好顶板管理工作，对顶板离层仪的安装、观测及日常管理做出具体要求，特制定本规定。
第二条总工程师是本矿顶板离层监测和管理的第一责任人，施工队组技术负责人是顶板离层监测和管理的直接责任人，生产技术部门是顶板离层监测和管理的业务主管部门，要高度重视，明确职责。
第三条煤巷必须安设顶板离层仪，对顶板进行离层监测。
对于综采工作面切眼、回撤通道、巷道交叉点、采掘工作面过上覆煤柱或过空巷段的巷道、受地质构造影响的巷道及其它跨度大的巷道等也要安装顶板离层仪，并加强监测。
安设地点及间距如下：安设地点及间距第四条顶板离层仪要安装在巷道中线位置。
当工作面推进距离达到一个安装间距时，必须及时安装顶板离层仪。
第五条顶板离层仪的浅部基点、深部基点必须安装到位，浅部基点要安装在锚杆端部位置，深部基点要安装在锚索端部位置且比较稳定的深部岩层中，初始读数预设值必须记录准确。
第六条顶板离层仪的观测1、正常情况下，顶板离层仪距工作面20米距离内，观测频度为每小班一次；距工作面20米距离以外，观测频度为每天一次；距工作面100米距离以外，观测频度为每7天一次。
2、在受掘进及回采工作面采动影响范围内或离层有明显增长趋势时，要适当增加观测频度。
3、观测数据要精确记录，并及时填写在观测记录牌板上。
4、发现数据异常，要及时汇报矿生产技术部门，分析异常原因，提出处理办法，并及时组织落实。
5、当深部基点位移超过50mm时，应及时向公司生产技术部汇报，分析原因，制定措施。
6、日常监测工作由生产技术部门负责。
第七条观测数据的分析整理。
1、当天的观测数据必须当天分析整理，并绘制离层曲线图。
2、每月进行一次观测总结，当巷道结束后要提出观测报告。
3、观测资料要存入技术档案。
第八条观测仪器一般使用机械式顶板离层仪，有条件时要积极推广应用新技术、新产品，使用智能离层指示仪或顶板离层在线监测系统。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．时，．．．间距在巷道与钻．．．．．．．．．按．50m．．．．．40m．．．左右，当左右侧钻窝．．．．．．．．．50m窝交叉处安装，当顶板比较破碎时加密到．．．．．．．．．．．．．．．．．．20m．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样能够准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
煤矿顶板离层观测制度

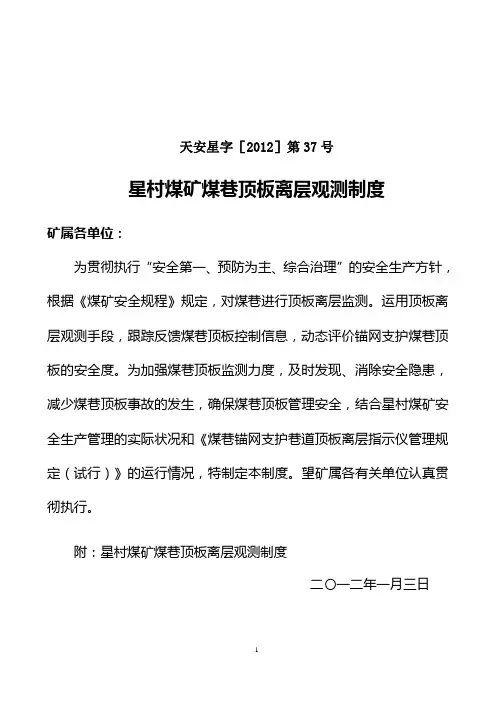

天安星字［2012］第37号星村煤矿煤巷顶板离层观测制度矿属各单位：为贯彻执行“安全第一、预防为主、综合治理”的安全生产方针，根据《煤矿安全规程》规定，对煤巷进行顶板离层监测。
运用顶板离层观测手段，跟踪反馈煤巷顶板控制信息，动态评价锚网支护煤巷顶板的安全度。
为加强煤巷顶板监测力度，及时发现、消除安全隐患，减少煤巷顶板事故的发生，确保煤巷顶板管理安全，结合星村煤矿安全生产管理的实际状况和《煤巷锚网支护巷道顶板离层指示仪管理规定（试行）》的运行情况，特制定本制度。
望矿属各有关单位认真贯彻执行。
附：星村煤矿煤巷顶板离层观测制度二〇一二年一月三日呈报：董事会领导、公司各部门抄送：星村煤矿副总级以上领导拟文：星村煤矿矿压科星村煤矿煤巷顶板离层观测制度一、职责分工1、矿压科为煤巷顶板监测的业务管理部门，主要职责包括：负责顶板离层指示仪的计划、选型、验货、安装、测读等工作。
2、煤巷顶板离层观测，由矿压科专职矿压观测员负责。
顶板离层专职观测员，做好现场顶板离层仪的安装、测读、牌版记录；井上有专用记录本，并建立“电子档案”和“顶板离层信息速报表”，及时OA公布离层观测信息。
3、顶板离层专职观测员，要确保提供数据和资料的真实性及完整性。
每月三次（6、16、26）专门汇报（旬报）全矿顶板离层观测信息。
4、安装顶板离层仪的区队现场负责人，负责安排并组织施工顶板离层仪安装孔，协助做好安装安全工作。
在正常情况下，带班队长自接到矿压观测员的书面或口头申请后，要在4个小时内组织安装完毕，并对本区域顶板离层仪和记录牌板的卫生清洁、数据保护和防损坏负责。
5、安设顶板离层仪的区队技术员，负责日常顶板离层信息的统计和数据分析，发现问题及时反馈矿压科和技术科，确保顶板控制安全。
6、安设顶板离层仪的采掘区队现场负责人和安监员，每班要安排专人对成巷支护进行巡查，同时也要安排和巡查顶板离层情况。
特别是煤炮过后，更要及时将顶板离层仪上的数与对应牌板上上次观测数对比，发现有明显变化，要及时汇报调度室和矿压科。
顶板离层仪观测规定
关于锚网巷道顶板、两帮移近观测及锚杆拉拔试验的规定为了掌握锚网巷道变形的规律,在巷道顶板、两帮设立测点,进行观测,整理观测数据,找出规律,为以后锚网巷道的支护设计提供依据, 充分发挥锚网支护的作用，制定如下规定。
（一）顶板下沉观测的规定1、锚网巷道顶板下沉用顶板离层仪进行观测。
2、锚网巷道每掘进30米距离安装一个顶板离层指示仪，顶板变化时，可适当调整距离。
2、顶板离层仪要记录安装深度、位置、安装人员、原始刻度值、观测人、时间等。
3、顶板离层仪由区队班组长结合区队技术员负责安装，区队技术员负责观测、记录数据。
4、当浅部离层10—20毫米时，应适当减小锚杆间距，并补打锚杆。
5、当深部离层30—50毫米时，应加打锚索进行补强。
6、当深部离层50—70毫米时，应停止迎头作业，并采取套棚支护加强支护。
7、每个离层监测点设立顶板离层监测原始记录表和台帐，记录观测数据,自安装之日起，7天内每天观测一次，第7天－第30天每三天观测一次，以后每半月观测一次，顶板下沉量加大及变化异常时要缩短观测时间，增加观测记录，并将观测数据及时上报技术科和主管副总。
8、顶板离层仪失效或损坏要及时补打,确保正常观测记录顶板下沉情况。
9、每月汇总井下各测点的观测数据,上报技术科和主管副总。
（二）两帮相对移近观测的规定1、锚网巷道每隔50米设立一个观测站。
2、锚网巷道两帮各设立3个垂直观测点。
（上、中、下）。
3、两帮移近量5一10cm时,每10天观测一次,移近量超过10cm 时,每3天观测一次,并及时上报技术科和主管领导，及时采取相应措施。
4、每次观测数据要及时填写。
5、区队技术员负责观测、记录数据。
（三）锚杆（索）拉拔力试验记录的规定1、锚网巷道每掘进50米做一次锚杆拉力实验，每300根为一组，每组不少于3根锚杆，顶帮各一根，锚索每50米抽检一次。
2、试验数据及时填写到锚杆拉力实验表。
3、试验中预紧力达不到要求的锚杆，要及时采取补打措施进行处理。
顶板离层仪的使用规定
顶板离层仪安装和使用规定一、顶板离层仪的原理顶板离层仪是将顶板岩层钻孔内的固定装置随着岩层变化时,拉动装入孔内的钢丝绳,再通过孔内钢丝绳牵动设在顶板下面的刻度装置上，来掌握顶板的位移差，判断出巷道顶板的稳定和锚杆的支护效果。
二、顶板离层仪的结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和刻度数装置四个部分组成：1、孔内固定器采用弹簧抓爪式结构；2、测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测度数装置；3、测度数装置由两个带有刻度标志的半圆钢条组成；4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点.三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要随着掘进延伸及时按规定安装.在安装后，工作面50m内的离层仪要每班进行观测记录。
安装步骤:1、用锚杆钻机∮27-28mm的钻头，打4—5m深的孔；2、深部基点：用安装杆将深部基点固器推入孔中，直至孔底，抽出安装杆后,手拉一下钢丝绳,确认锚固器已卡住,深部基本应固定在顶板以上4—5m处；3、浅部基点：用安装杆推入浅部基点锚固器至2.3m处，抽出安装杆后用手拉一下钢丝绳,确认锚固器已固定住；4、对准刻度：将粗计数筒和孔口套管下边缘对齐将其绳卡卡死后，截取多余钢绳；将细计数筒与粗读数筒下边缘对齐，将其绳卡卡死后，截去多余钢绳.为了方便统一，细筒和粗筒的基读数数值都设置在10mm处；5、记录指示仪编号、安装日期及位置，初始读数。
四、顶板离层仪的使用规定1、巷道每隔50m安设一个顶板离层指示仪；离层仪安装位置距掘进工作面迎头不得超过50m，否则无法捕捉顶板离层的全过程；2、钢绳应事先盘好,推入锚固器时逐圈展开,以防纠緾打结；3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；4、安装后，两个刻度活环均应处于自由悬垂状态,不得任何卡阻现象；5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
顶板离层仪使用说明书
顶板离层仪使用说明书——zmjt01 顶板离层仪用于监测巷道顶板、巷帮的围岩层分离产生的位移，作为顶板安全管理技术的一项措施，为锚杆支护的设计及工程经验积累提供可靠数据依据。
为了准确反映顶板的变化情况，离层指示仪一般间隔20-30米安装一个。
1.将离层仪上的锚爪张拉分开，用锚索或安装杆将深部基点锚爪推入孔中，至8米左右，抽出锚索后，切记用手拉一下钢丝绳，确认锚爪已固定住。
同理把浅基点的锚爪安装在孔内3米左右固定好。
2.两个锚爪安装完以后，同时拉住深，浅测点的钢丝绳，把顶板离层仪上端的锚爪拉开后也送入钻孔内，固定在钻孔中；用活动螺丝将钢丝绳固定在离层指示仪两边的游阀上，截去多余的钢丝绳，记下初始读数。
顶板离层仪由孔内锚爪、测量钢丝、孔内盘和测读数装置四部分组成：（1）孔内锚爪采用弹簧抓爪式结构；（2）测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；（3）测读数装置由两个带有刻度标志的塑料横管组成；（4）孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水。
为了准确反映顶板变化情况，离层仪要紧跟工作面迎头安装，在安装后工作面30-50米内的离层仪要每班进行观测记录安装步骤：（1）用锚杆钻机Φ26mm钻头打7m—8m深的孔；（2）深部基点：用安装杆将深部基点锚固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基应固定顶板以上7m—8m处；浅部基点：用安装杆推入浅部基点锚固器至2.3米处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；（3）对准刻度：记下浅部、深部的初始读数，用绳卡卡死，并截去多余钢绳。
咨询四零零零八六零五三七顶板离层仪的使用规定（1）巷道每隔30m—50m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程；（2）钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结；（3）浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；（4）安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象；（5）施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
顶板离层 观测制度
顶板离层观测制度1、巷道顶板离层量观测点设置对于巷道来说,顶板离层是最大的安全隐患。
如果巷道顶板在锚杆锚固端以外出现离层时,当在巷道跨度很大时,其组合梁厚度相对较小,所具有的抗折强度不能阻止组合梁的下沉,则可能发生冒顶事故。
如在巷道顶板上每隔一定距离安装1 个顶板离层测点,就会及时发现事故隐患,以便及早防范。
2、顶板离层仪的原理顶板离层指示仪是将顶板孔内多个固定装置随岩层的变化值,通过测量钢丝反映到设在顶板表面的测读装置上,通过顶板不同层位的位移差,判断出巷道顶板的稳定性和锚杆的支护效果。
3、顶板离层仪的结构顶板离层仪由孔内固定器、测量钢丝、孔口盘和测读装置4 部分组成。
孔内固定器采用弹簧抓爪式结构;测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测读装置;测读装置由2 个带有刻度标志的半圆钢条组成;孔口盘由塑料圆盘和塑料管组成,圆盘作用是导泄孔内水,圆管是读测装置的基准点。
4、巷道顶板离层指示仪安装方法在试验段巷道距工作面30 m 为一测站,每隔100m巷道顶板中央,设一巷道顶板离层量监测点,每个测点安装1 套SMLCY- 3 型塑锚顶板离层指示仪。
5、观测周期(1) 顶板离层观测点。
测点安装1 周内,每隔48h 观测1 次,如顶板离层速度大,每隔24 h 观测1次。
测点安装1 周后或顶板下沉量不明显时,每周观测1 次。
(2)各测点如在受采动后巷道变形趋于稳定时,观测时间间隔可视具体情况适当增长。
6、观测成果处理(1) 顶板离层测点所测数据,测后及时整理,如有超临界值现象,应将观测结果及时上报给矿主管领导。
(2)观测记录由观测人员组妥善保管,观测工作结束后统一。
顶板离层观测操作规范
朔州中煤矿业有限公司顶板离层监测操作规范二○一○年九月目录第一章总则 (1)第二章顶板离层监测的原理及仪器 (2)第三章测站布置 (4)第四章顶板离层仪安装及观测记录 (5)第五章数据处理和分析 (7)附录 (11)附一、顶板离层仪牌板 (11)附二、顶板离层监测记录表 (11)附三、顶板离层监测记录呈报表 (13)附四、顶板离层监测——巷道失稳预报表 (15)第一章总则第1条制定本规范的宗旨是规范各煤矿煤巷、半煤岩巷顶板离层观测，提高顶板离层监测水平、有效预测巷道顶板事故、确保巷道施工、使用安全。
第2条锚杆支护巷道围岩活动具有隐蔽性，巷道顶板离层、下沉、冒落等破坏失稳一般没有明显的预兆，不易被人们察觉，其危害性较为严重，故采用锚杆支护的煤巷、半煤岩巷都应该进行日常巷道矿压与顶板离层监测。
第3条监测目的是方便井下人员随时观测巷道围岩活动情况，发现异常及时采取措施，保证安全生产。
同时通过监测也可以获得围岩稳定状况的信息，为修改、完善支护设计提供依据。
第4条本规范是根据《煤矿安全规程》相关规定，参考国家标准《巷道矿山压力显现观测方法》（MT/T878-2000）和相关书籍《煤巷锚杆支护》、《煤矿巷道锚杆支护技术》、《矿压的监测与研究》，结合国内外巷道矿压监测的相关技术资料而制定的。
第5条本规范未涉及的技术问题或未详细展开项目，应按国家、行业主管部门和中国中煤能源集团公司有关规范及规定执行。
第6条本规范为顶板离层监测的一般性规定，各煤矿可依据该规范制定本单位的顶板离层监测管理办法。
第7条本规范适用于朔州中煤矿业有限公司所属各煤矿煤巷、半煤岩巷顶板离层监测。
解释权归朔州中煤矿业有限公司。
第二章顶板离层监测的原理及仪器第8条狭义的顶板离层是指岩层中各分层层面间的相对分离量，广义顶板离层指顶板岩层中一点与其正上方一定深度岩层中某点的相对位移量。
实际顶板离层监测中指广义顶板离层，一般将其划分为锚杆锚固范围内离层和锚固范围外离层。
顶板离层观测原理及观测方法
离层仪的原理及安装方法1、结构与组成KGE30顶板离层指示仪结构如图1所示。
正视图 侧视图1—锚爪（基点），2—固定管，3—托盘，4—钢丝绳紧固螺丝，5—壳体 6—铭牌 ，7—刻度尺，图1 指示仪结构示意图2、工作原理如图1所示。
锚爪安装在围岩钻孔内，巷道顶板下沉使锚固在顶板上方的锚爪与指示仪外壳之间的距离产生变化，从而拉动钢丝，钢丝的末端连接发条，发条安装在和刻度尺同轴的滚轮上，滚轮转动带动刻度尺移动，使刻度尺伸出壳体，同时带动同轴的电位器转动，使电位器的输出信号发出变化，变化的信号经放大和A/D 转换后，经过芯片处理，在数码管上显示当前顶板位移值，同时刻度尺也将离层量显示出来。
当用矿灯照射数显屏时，即显示离层量。
M A 12 3 4 6 7 7 53、技术指标1）测量范围 0.5——20 m2) 量程 0——300mm3）测量分辨率 1mm4、数显顶板离层仪使用方法：如图2所示。
1)用风钻在巷道顶板上打孔，钻孔深度根据现场情况确定，口孜东矿一般打6～8m.2)用安装杆将锚爪3推至钻孔顶端，轻拉一下钢丝绳，确认锚固器已锚固。
3)用安装杆将锚爪4推至钻孔预定位置，口孜东矿预定在距空口2.5米处（与锚杆上端在同一高度），轻拉一下钢丝绳，确认锚固器已锚固。
4)将指示仪的导向管2插入钻孔中，然后将指示仪的导向管2安装到钻孔内固定牢固，拽紧钢丝绳后用十字花改锥紧固导向管下方小孔中的螺钉，保证钢丝已固定。
然后剪下多余的钢丝即可432 511.指示仪2.导向管3.第一测点4.第二测点5.顶板岩层图2指示仪安装示意图5、计算离层方法图3离层测点安装示意图A基点B基点巷道传感器离层线参考点深基点A浅基点B 离层仪锚杆锚固段顶板图4基点布置示意图（1）离层范围与基点对应关系说明根据图4所示，离层范围与基点对应关系说明基点的相对位移参考原点为传感器，A、B两点的相对于原点位移量分别为dataA ,dataB 。
dataB 反映出B基点以下的离层量，即浅部离层量。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．．．．．．．50m．．．左右，当左右侧钻窝加．密．到．20m．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度围的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．左右，当左右侧钻窝．．．．．．．．．50m加密到．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
．．．20m2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
顶板离层仪的使用规定
顶板离层仪安装和使用规定一、顶板离层仪的原理顶板离层仪是将顶板岩层钻孔内的固定装置随着岩层变化时，拉动装入孔内的钢丝绳，再通过孔内钢丝绳牵动设在顶板下面的刻度装置上，来掌握顶板的位移差，判断出巷道顶板的稳定和锚杆的支护效果。
二、顶板离层仪的结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和刻度数装置四个部分组成：1、孔内固定器采用弹簧抓爪式结构；2、测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测度数装置；3、测度数装置由两个带有刻度标志的半圆钢条组成；4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要随着掘进延伸及时按规定安装。
在安装后，工作面50m内的离层仪要每班进行观测记录。
安装步骤：1、用锚杆钻机少27-28mm的钻头，打4-5m深的孔；2、深部基点：用安装杆将深部基点固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基本应固定在顶板以上4-5m 处；3、浅部基点：用安装杆推入浅部基点锚固器至 2.3m 处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；4、对准刻度：将粗计数筒和孔口套管下边缘对齐将其绳卡卡死后，截取多余钢绳；将细计数筒与粗读数筒下边缘对齐，将其绳卡卡死后，截去多余钢绳。
为了方便统一，细筒和粗筒的基读数数值都设置在10mm处；5、记录指示仪编号、安装日期及位置，初始读数。
四、顶板离层仪的使用规定1 、巷道每隔50m 安设一个顶板离层指示仪；离层仪安装位置距掘进工作面迎头不得超过50m,否则无法捕捉顶板离层的全过程；2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠緾打结；3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；4、安装后，两个刻度活环均应处于自由悬垂状态，不得任何卡阻现象；5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
顶板离层仪观测制度
顶板离层仪观测制度1、观测方法：观测者左手握住顶板离层仪的粗管，右手握住细管，同时轻轻往下拉，力度要掌握轻、稳、匀。
在感觉微有阻力的情况下立刻停住，读出粗管和细管的读数，然后将两管轻轻放回原位。
2、拿读出的读数与上一次相对比，如果数值相差不大（小于5mm ），则说明顶板离层位移值不大；否则，立即将异常情况报矿调度中心，生产科根据其变化情况采取相应的补救措施。
3 、顶板离层仪每30 米安装 1 个，安装在拱顶位置处。
安装好后，将初始记录值用牌板悬挂于顶板离层仪旁边，并在附近设立观测记录台帐，以便观测者作出相应比较。
4、观测周期：安装后第一周期间 1 次/天；安装后第二周期间 2 次/周；安装后第三、四周期间 1 次/周；安装后第二、三月期间 1 次/半月；安装三月后如果顶板离层位移值不超过40mm ，可免于观测。
工程质量验收制度工程质量是煤矿安全生产建设的百年大计，是保证安全生产的基础，为推进我矿工程质量标准化管理的进程，促进安全生产各项工作的协调、稳定、持续发展，特制定工程质量检查验收制度。
一、成立工程质量检查验收领导组组长：矿长副组长：安全矿长生产矿长总工程师机电矿长通风助理防治水助理成员：安全科长技术科长通风科长机电科长地测科长调度室主任基建科质量标准化办公室主任及涉及参与验收的有关工程负责人和技术人员。
二、领导组职责：按照相关标准及要求，负责对井上、下重大工程质量的检查、排查、落实和质量认定工作，对查出的问题要及时落实到责任单位及责任人予以限期处理，对于不负责任，不及时处理的要追究其责任，并行使工程决算否决权和停工权。
三、工程质量检查验收标准：1、井下工程检查验收标准：依据《井巷工程质量标准》及编制的《作业规程》相关标准，图纸资料、施工程序进行，属单项承包合同相关事项及相应的《作业规程》相关性标准进行。
2、井上工程检查验收标准：井上工程检查验收标准依据承包方与被承包签订的施工合同中相关工程质量标准进行。
顶板离层仪监测工操作规程
顶板离层仪监测工操作规程
一、一般准备执行《通用标准》有关要求。
二、顶板离层仪安装时，先安设深基点锚头，将测绳由空心安装杆内穿过，用安装杆把锚头送入设计位置，送入时，用手拉紧测绳，然后将另一测绳穿过安装杆，用手拉紧测绳，将浅部锚头送至设计位置，将两根测绳穿过外测筒，注意将标尺少许（5mm左右）露在顶板外，注意将内测筒标尺0点与外测筒下端对齐，最后安装套筒，注意应使外测筒标尺0点对准套筒底部，安装完成。
三、观察：严格按照仪器（表）的操作说明及注意事项进行观测，认真读取数据，确保观测数据的准确性。
四、记录：记录数据要齐全、真实、有效。
五、收工：观测完毕后，要把随身携带的仪器（表）擦干净。
六、资料整理
1、资料分类：按每个工作面、每条巷道所测取的原始数据分类整理。
2、数据整理：对井下锚杆巷道收集的监测数据，经分析后，存档。
七、根据综合分析，做矿压预测预报。
八、下班，执行《通用标准》有关要求。
顶板离层仪观测
顶板离层安设及观测制度顶板离层动态监测是利用顶板离层指示仪对顶板不同层位的下沉量进行监测，以便随时掌握顶板的稳定状态。
安设顶板离层指示仪的主要目的：对顶板离层情况提供直观显示，及早发现顶板失稳的征兆，以避免冒顶事故的发生。
1、安设情况：①工作面在开切眼巷道中应每20m安设一个，新设顶板离层指示仪距工作面顶头不能超过5米（巷道顶板发生变化时，可以根据适应情况增打顶板离层指示仪）安装在巷道顶部中间位置处（特殊情况除外）。
顶板离层指示仪在安装好后，观测者要将刻度尺设置颜色填写在顶板离层指示仪监测牌板上，并悬挂于顶板离层仪巷帮的一侧，并在牌板旁设立观测记录台帐，以便观测作出相应比较。
②其它掘进巷道在试验段中每30m安设一个（试验阶段分为5站），如果累计离层值变化不大并上报总工将安设距离延长为50米。
如果离层累计值较大，应保证每30m安设一个。
如出现巷道顶板受压变形严重时，顶板离层仪离层累计值超过120mm时，马上上报总工、生产矿长和相关科室，采取措施进行处理。
2、观测方法：观测者左手握住顶板离层指示仪的读数盘，右手握住读数尺。
同时轻轻往下拉，观测者在往下拉的时候力度要掌握轻、稳、均，在感觉微有阻力的情况下立刻停住，读出深基点和浅基点的读数，然后将读数尺轻放回原位。
3、记录情况：在读数完成后，观测者要在顶板离层指数仪监测记录牌板上填写读数（并填写在记录本上）。
并将填写记录与上一次记录相比，如果数值相差不大（累计离层值小于5mm）则说明顶板离层位移值不大；如发现离层数值过大时，立即将异常情况报调度中心、总工、生产矿长，根据其变化情况采取相应的补救措施。
4、观测周期：①安装后第一周期为1次/天②安装后第二周期为2次/周③安装后第三、四周期为1次/周④安装后第二、三月期间为1次/半月⑤安装三个月后为1次/月⑥如果离层累计值较大时，观测者应适当改变观测周期生产技术科2012年8月。
掘进顶板离层仪观测管理制度
中国石化长城能源化工（宁夏）煤业有限公司银星二号煤矿掘进工作面顶板离层仪观测记录
（综掘一队）
掘进顶板离层仪观测管理制度
1、领导小组
组长：赵磊磊
成员：李晓羽谢春强韩铁牛胡明龙
2、顶板离层仪观测工作由施工单位班组长具体负责，由技术员负责监督检查。
3、在开门口安装一组顶板离层仪，以后每50m安装一组，顶板离层仪安装在巷中位置，顶板离层仪严格挂牌管理。
4、顶板离层仪迎头50m范围每天观测一次，距迎头超过50m以外范围每周观测一次，观测数据记录、归档。
5、顶板离层仪安装打眼，孔深6m,拉力线深点安装不得小于6m,浅点安装不得小于2m（必须把两根拉力线全部安装进去）。
6、安装时必须先把深层拉力线装好，再装浅层拉力线。
7、顶板离层仪孔必须垂直顶板，以保证离层仪拉力线自然下垂。
8、顶板离层仪必须挂牌专人管理，定期观察。
9、严禁损坏顶板离层仪，时常保证离层仪的清洁卫生，保证离层仪的可靠性和准确性。
10、定期分析顶板情况，顶板有变化时组织研究，针对特殊情况采取相应措施。
11、发现顶板离层仪有失效或损坏时，及时向领导汇报，并通及时维修或者在附近重新打眼安装。
12、每次观测要及时、准确、真实。
13、观测记录要求字迹清晰，严禁出现填写假记录或漏填现象。
14、对观测结果及记录要进行分析，找出规律，使之更有效的指导生产。
如出现顶板移近量较大现象，要及时向项目部有关领导及顶板离层仪管理领导小组汇报。
顶板离层指示仪观测记录。
顶板离层仪观测制度
顶板离层仪观测制度
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
编制：___________________
日期：___________________
顶板离层仪观测制度
温馨提示：该文件为本公司员工进行生产和各项管理工作共同的技术依据，通过对具体的工作环节进行规范、约束，以确保生产、管理活动的正常、有序、优质进行。
本文档可根据实际情况进行修改和使用。
顶板离层仪观测制度
1、顶板离层仪观测员要做到经常对所设顶板离层仪进行卫生清理, 牌板填写要清楚认真。
2、每周星期三做一次观测, 观测数据及时上报矿生产科备案。
3、在每周的观测过程中, 如有特殊情况及时向矿调度室汇报, 并及时安排处理。
4、对顶板离层出现的超标处理情况, 要把时间、地点、汇报情况, 处理情况等事项及时记录在台账上。
5、在观测过程中, 要绝对负责, 不得有缺项、漏检情况, 当班未完成观测的与下班人员交接清楚, 不得有遗漏。
6、记录台账应妥善管理, 定期保存。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
朔州中煤矿业有限公司顶板离层监测操作规范二○一○年九月目录第一章总则 (1)第二章顶板离层监测的原理及仪器 (2)第三章测站布置 (4)第四章顶板离层仪安装及观测记录 (5)第五章数据处理和分析 (7)附录 (11)附一、顶板离层仪牌板 (11)附二、顶板离层监测记录表 (11)附三、顶板离层监测记录呈报表 (13)附四、顶板离层监测——巷道失稳预报表 (15)第一章总则第1条制定本规范的宗旨是规范各煤矿煤巷、半煤岩巷顶板离层观测，提高顶板离层监测水平、有效预测巷道顶板事故、确保巷道施工、使用安全。
第2条锚杆支护巷道围岩活动具有隐蔽性，巷道顶板离层、下沉、冒落等破坏失稳一般没有明显的预兆，不易被人们察觉，其危害性较为严重，故采用锚杆支护的煤巷、半煤岩巷都应该进行日常巷道矿压与顶板离层监测。
第3条监测目的是方便井下人员随时观测巷道围岩活动情况，发现异常及时采取措施，保证安全生产。
同时通过监测也可以获得围岩稳定状况的信息，为修改、完善支护设计提供依据。
第4条本规范是根据《煤矿安全规程》相关规定，参考国家标准《巷道矿山压力显现观测方法》（MT/T878-2000）和相关书籍《煤巷锚杆支护》、《煤矿巷道锚杆支护技术》、《矿压的监测与研究》，结合国内外巷道矿压监测的相关技术资料而制定的。
第5条本规范未涉及的技术问题或未详细展开项目，应按国家、行业主管部门和中国中煤能源集团公司有关规范及规定执行。
第6条本规范为顶板离层监测的一般性规定，各煤矿可依据该规范制定本单位的顶板离层监测管理办法。
第7条本规范适用于朔州中煤矿业有限公司所属各煤矿煤巷、半煤岩巷顶板离层监测。
解释权归朔州中煤矿业有限公司。
第二章顶板离层监测的原理及仪器第8条狭义的顶板离层是指岩层中各分层层面间的相对分离量，广义顶板离层指顶板岩层中一点与其正上方一定深度岩层中某点的相对位移量。
实际顶板离层监测中指广义顶板离层，一般将其划分为锚杆锚固范围内离层和锚固范围外离层。
第9条顶板离层监测通过安装顶板离层指示仪来实现的。
该仪器一般有两个测量基点，一个基点固定在深部稳定岩层上（深基点），另一个基点固定在与锚杆端部深度相同的围岩上（浅基点）。
通过测量两个基点与顶板表面相对位移的变化可获得顶板总离层值，以及相对于深基点的锚固范围之外的离层值与相对于浅基点锚固范围内的离层值。
图1 顶板离层监测原理图第10条顶板离层量日常观测主要是依靠顶板离层量危险临界值来判断顶板是否有垮落的危险。
顶板离层临界值是指巷道在正常使用情况下所允许的顶板离层的范围。
第11条离层临界值因地质条件、采动影响等因素不同而异。
各矿应根据本矿条件，经过试验研究确定具体条件下的顶板离层临界值。
第12条顶板离层量的临界值都有两个，即锚杆锚固范围内临界值、锚固范围外临界值。
前者可根据锚杆有效伸长量来确定，但实际中临界值一般远小于锚杆有效伸长量；后者可通过理论计算或实际观测确定，实际观测指巷道顶板发生垮落现象时，取此处顶板离层量作为预报危险的临界值，如果在所观测巷道中没有顶板垮现象发生同时也无类比经验参数时，则可根据经验预设一个量值较小的离层量作为准临界值，并在观测过程中逐步修正。
第13条顶板离层仪一般由孔内固定器、位移传递装置和孔口测读装置3部分构成。
国内外的顶板离层监测仪可以分为两类：一类是结构较为简单的纯机械式顶板离层指示仪，另一类是借助电器元件以声光两种方式报警的顶板离层报警仪。
机械式顶板离层仪以其价格低、简单、易用被广泛使用，常见的机械式顶板离层仪有两种，如图2所示。
（a）竖管式（b）横管式图2 机械式顶板离层仪如图2（a）所示离层仪的测读装置为两个垂直度不锈钢管，在重力作用下自然下垂，当顶板发生离层时，管1、2与顶板表面发生相对位移。
管2与浅基点相连，其刻度变化表示锚固范围内的顶板离层量；管1与深基点相连，其刻度变化表示锚固范围外的顶板离层量；总离层量为二者之和。
如图2（b）所示离层仪的测读装置为带有两个游标的水平刻度管。
游标与弹簧相连，自然状态下总是分别向两侧零位移动。
当顶板发生离层时，与深基点相连的游标1向右移动，其刻度变化显示顶板总离层值；与浅基点相连的游标2向左移动，其刻度变化显示锚固范围内的离层值；锚固范围外离层值为二者之差。
第三章测站布置第14条地质生产条件单一的巷道，测站间距为50m±5m。
第15条一条巷道中，当地质生产条件差异明显地段的长度大于20m时，该段巷道内至少应增设1个测站。
第16条断层及围岩破碎带、顶板淋水，应力集中区、交岔点、硐室等特殊条件下的巷道处需另增设测站。
第17条在测站内，顶板离层仪布置在巷道宽度中间，交岔点顶板离层安设位置为其交中，深基点应固定在锚杆上方稳定岩层内300mm以上，无稳定岩层时，深基点在顶板中的深度，原则上深基点固定在锚索端部深度相同的位置，深基点线长不足达到锚索长度时，一般不低于巷道跨度的1.5倍（一般在5~6m外），浅基点固定在锚杆端部深度相同的位置。
切眼离层仪按设位置：原则上按在主副切眼的正中，上下交中各一套外，其它按间距30m±5m布置，若主切眼施工过程中，发现顶板压力显现明显时，主切眼施工时，离层仪按到主切眼正中，副切眼刷大时重新按设顶板离层仪，安设位置为主副切眼中。
第18条顶板离层指示仪应按规定间隔紧跟掘进工作面及时安设，以便监视顶板变形的全过程。
其滞后距离距迎头不超过60米。
第四章顶板离层仪安装及观测记录第19条在巷道顶板垂直岩面打一个钻孔，钻孔直径28mm （根据实际购买的产品不同进行调整），钻孔长度为设计的深基点长度。
第20条安装顶板离层仪，首先将带有较长不锈钢钢丝的孔内固定装置（深基点），用安装杆推到设计位置，抽回安装管；再将另一个带有较短不锈钢钢丝的孔内固定装置推到锚杆端部的位置。
将两根不锈钢钢丝与孔口测读装置相连。
如果孔口过大，则在孔壁垫上木板片，使孔口测读装置能够牢固地固定在孔口。
第21条安装固定测绳时，测绳要拉紧、并且固定牢固。
原则上巷道高度超过3.0m时，深、浅基点初始读数为零，巷道高度低于3.0m时，深、浅基点初始读数可大于零。
第22条顶板离层指示仪安装后即可测读顶板离层值。
孔口测读装置上一般贴有荧光材料，用3种不同颜色表示顶板离层的范围及所处的状态，蓝色表示安全、黄色表示警告、红色表示危险，每种颜色长度一般为50mm（具体根据购买的产品而定）。
安装时，深、浅垂直不锈钢管均是按蓝色在最上面，红色在最下面，且两根管子均处于自由垂落状态，不得与支护材料或支护物体相接触。
第23条离层仪安设后，立即进行观测，做好记录。
并将测读结果记录好，并整理登记到记录台帐上。
观测记录实行现场记录牌、记录本、记录台帐三对口制度。
第24条观测频率原则上由测量值的变化速度确定，见表1。
在实际操作中一般距掘进工作面50m以内每天观测一次，100m以内每周一次；距回采工作面100m以内，每天观测一次；其他情况不少于每周观测一次。
离层明显时按以下观测频率执行。
表1 观测频率第25条设置顶板离层仪管理牌板，牌板内容包括测站编号、设站日期、深部初始和本次观测值、浅部初始和本次观测值、离层值、观测日期、测站位置（距巷道开口距离）、观测人员，见附录一。
第26条观测前应先检查测站是否完好、有效，若测站已损坏失效，应立即修复或补设测站，并在记录中注明。
第27条观测时，应使用专用记录表逐项填写实测数据。
当怀疑数据有误时，应检查顶板离层仪是否安装正确，若离层仪完好、安装正确，则应重新观测并如实填写观测数据，不得随意修改、编造数据。
第28条所有原始记录表单必须保留备份。
第五章数据处理和分析第29条日常的顶板离层观测由施工队组执行，监测数据按测站编号记录，记录样表见附录二，原始记录表由施工队组自存。
第30条施工队组每次观测后以表单形式向生产技术部上报观测数据，报表样表见附三（《顶板离层监测记录呈报表》），原始报表由生产技术部保存。
第31条生产技术部指定专人负责定期对数据进行统计处理，当顶板离层值累计超过临界值，或位移速度突变时，应及时向矿分管领导汇报，以便及时制定和实施应急措施。
汇报样表见附四（《顶板离层监测——巷道失稳预报表》），原始汇报表由生产技术部保存。
第32条各施工队组发现顶板离层量或位移速度超过临界值或位移速度突变时，应首先采取打点柱、架设单体棚等临时支护措施，及时控制巷道变形，并尽快采取增加锚索、锚索桁架、架设工字钢棚等措施进行加强支护。
第33条当巷道出现明显失稳征兆时（如掉渣、顶板有响声、淋水量突然增大等），施工单位应立即停止巷道内所有工作，撤出人员，立即对失稳段巷道进行临时支护，确保巷道失稳已得到有效控制后方可恢复生产，并尽快使用永久支护替换临时支护。
第34条当某项掘进或回采工程结束后，生产技术部对顶板离层观测数据进行统计处理。
选取重点观测断面或有代表性的观测断面的数据绘制顶板离层与时间的关系曲线：一是掘进与稳定阶段的巷道顶板离层与围岩暴露时间的关系曲线，二是巷道受采动影响时，受影响范围内的数据按离层量与测站距回采工作面水平距离的关系曲线，例如图3所示。
对于多个测站的数据处理可采用数理统计的方法，通过回归分析得到离层值与时间或距离的回归方程，并画出相应曲线，例如图3（c）为通过回归分析得到离层值与暴露时间的回归关系数学表达式，并画出关系曲线。
锚固范围内离层值（浅基点）与暴露时间的回归方程y=-0.002x2+0.589x+1.845 R²=0.964锚固范围外离层值与暴露时间的回归方程y=-0.000x2+0.119x+2.852 R²=0.806总离层值（深基点）与暴露时间的回归方程y=-0.002x2+0.708x+4.698 R²=0.9610102030405060020406080100120140掘后时间 /d位移 /m m浅基点2.5m 深基点5m 离层值（a ）顶板离层与围岩暴露时间的关系曲线（b ）顶板离层与工作面距离的关系曲线（c ）顶板离层与时间的回归曲线图3 顶板离层曲线第35条 通过对顶板离层观测数据的分析得出巷道矿压显现规律，编写观测报告，为类似条件巷道支护设计和维护提供依据。
对巷道内明显异常的顶板离层监测数据应具体分析，对于锚杆锚固范围内的离层，可加大支护密度或提高锚杆锚固力；锚杆锚固范围外的离层，可增加锚杆长度、或安设锚索、或金属支架加强支护。
附录附一、顶板离层仪牌板测站编号：观测日期：设站时间：测站位置：观测人：附二、顶板离层监测记录表观测日期：年月日队组名称：巷道名称：观测人：附三、顶板离层监测记录呈报表巷道名称：观测日期：年月日巷道进尺：m 第页观测队组：观测人：技术负责人：送交部门：送交日期：年月日签收：13注：相对位移速度指最近两次观测期间的日平均顶板位移量，即本次位移量除以观测间隔天数。
