直流变交流原理
第五章直流交流(DCAC)变换.

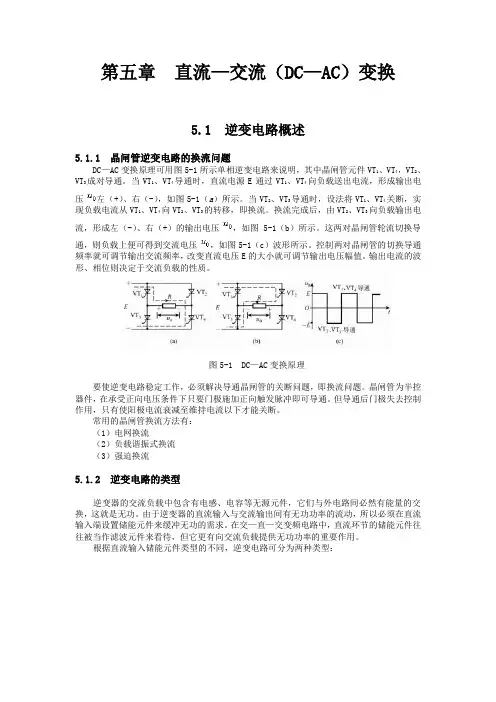

第五章直流—交流（DC—AC）变换5.1 逆变电路概述5.1.1 晶闸管逆变电路的换流问题DC—AC变换原理可用图5-1所示单相逆变电路来说明，其中晶闸管元件VT1、VT4，VT2、VT3成对导通。
当VT1、VT4导通时，直流电源E通过VT1、VT4向负载送出电流，形成输出电压左（+）、右（-），如图5-1（a）所示。
当VT2、VT3导通时，设法将VT1、VT4关断，实现负载电流从VT1、VT4向VT2、VT3的转移，即换流。
换流完成后，由VT2、VT3向负载输出电流，形成左（-）、右（+）的输出电压，如图5-1（b）所示。
这两对晶闸管轮流切换导通，则负载上便可得到交流电压，如图5-1（c）波形所示。
控制两对晶闸管的切换导通频率就可调节输出交流频率，改变直流电压E的大小就可调节输出电压幅值。
输出电流的波形、相位则决定于交流负载的性质。
图5-1 DC—AC变换原理要使逆变电路稳定工作，必须解决导通晶闸管的关断问题，即换流问题。
晶闸管为半控器件，在承受正向电压条件下只要门极施加正向触发脉冲即可导通。
但导通后门极失去控制作用，只有使阳极电流衰减至维持电流以下才能关断。
常用的晶闸管换流方法有：（1）电网换流（2）负载谐振式换流（3）强迫换流5.1.2 逆变电路的类型逆变器的交流负载中包含有电感、电容等无源元件，它们与外电路间必然有能量的交换，这就是无功。
由于逆变器的直流输入与交流输出间有无功功率的流动，所以必须在直流输入端设置储能元件来缓冲无功的需求。
在交—直—交变频电路中，直流环节的储能元件往往被当作滤波元件来看待，但它更有向交流负载提供无功功率的重要作用。
根据直流输入储能元件类型的不同，逆变电路可分为两种类型：图5-4 电压源型逆变器图5-5 无功二极管的作用1．电压源型逆变器电压源型逆变器是采用电容作储能元件，图5-4为一单相桥式电压源型逆变器原理图。
电压源型逆变器有如下特点：1）直流输入侧并联大电容C用作无功功率缓冲环节（滤波环节），构成逆变器低阻抗的电源内阻特性（电压源特性），即输出电压确定，其波形接近矩形，电流波形与负载有关，接近正弦。
直流变交流逆变器的工作原理及电路分享
直流变交流逆变器的工作原理及电路分享直流变交流逆变器的工作原理利用震荡器的原理，先将直流电变为大小随时间变化的脉冲交流电，经隔直系统去掉直流分量，保留交变分量，再通过变换系统（升压或降压）变换，整形及稳压，就得到了符合我们需要的交流电。
利用振荡电路产生一定频率的脉动的直流电流，再用变压器将这个电流转换为需要的交流电压。
三相逆变器则同时产生互差120度相位角的三相交流电压。
逆变器有很多部分组成，其中最核心的部分就是振荡器了。
最早的振荡器是电磁型的，后来发展为电子型的，从分立元件到专用集成电路，再到微电脑控制，越来越完善，逆变器的功能也越来越强，在各个领域都得到了很广泛的应用。
简单直流变交流的逆变器电路该逆变器使用功率场效应晶体管作为逆变器装置。
用汽车电池供电。
因此，在输入电压为12伏直流电。
输出电压是100V的交流电。
但是，输入和输出电压不仅限于此。
您可以使用任何电压。
他们依赖于变压器使用。
波形输出为方波。
根据经验，这个电路约100W功率。
电路必须按装保险丝，因为过多的输入电流流动时，振荡器停止。
逆变器原理电路：将12V直流变成220V交流电将220V交流电转变为24V、36V、48V 都比较简单，只需要使用变压器的原理。
电磁互感，就可以获得不同的电压。
设闭合电路是一个n匝线圈，且穿过每匝线圈的磁通量变化率都相同，这时相当于n个单匝线圈串联而成，因此感应电动势变为根据公式可知，E就是电动势，也就是电压。
因为不变，只要铁块两端的线圈数量n不一样就可以达到变压的效果。
将交流电转变为直流电只要加上二极管就可以达到需要的效果，二极管是一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。
然后再利用变压器原理就可以将220V交流电转变成12V直流电，以及我们手机充电器的5V直流输出电压。
那么如何将12V直流转换成220V交流电呢？首先我们来了解一下逆变器，什么是逆变器？逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V，50Hz正弦波）。
如何直流电(DC)变交流电(AC

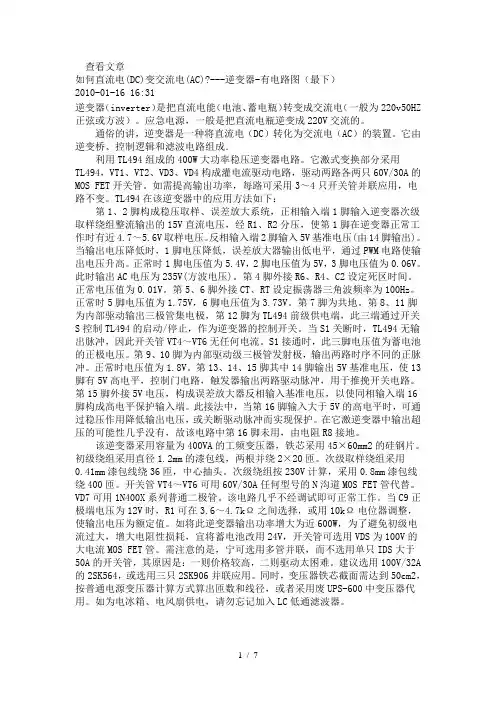

查看文章如何直流电(DC)变交流电(AC)?---逆变器-有电路图（最下）2010-01-16 16:31逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ 正弦或方波）。
应急电源，一般是把直流电瓶逆变成220V交流的。
通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。
它由逆变桥、控制逻辑和滤波电路组成．利用TL494组成的400W大功率稳压逆变器电路。
它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。
如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。
TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。
反相输入端2脚输入5V基准电压(由14脚输出)。
当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。
正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。
此时输出AC电压为235V(方波电压)。
第4脚外接R6、R4、C2设定死区时间。
正常电压值为0.01V。
第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。
正常时5脚电压值为1.75V，6脚电压值为3.73V。
第7脚为共地。
第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。
当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。
S1接通时，此三脚电压值为蓄电池的正极电压。
第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。
正常时电压值为1.8V。
第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换成交流电的电力转换装置。
它在可再生能源系统、电池储能系统、电动汽车和UPS等领域中得到广泛应用。
逆变器的工作原理是通过使用电子器件将直流电源转换为交流电源。
一、逆变器的基本原理逆变器的基本原理是利用电子器件（如晶体管、IGBT等）将直流电源转换为交流电源。
逆变器的输入端连接直流电源，输出端连接负载。
逆变器通过控制电子器件的开关状态，将直流电源转换为交流电源，输出给负载。
逆变器的工作过程可以分为两个阶段：开关器件的导通和开关器件的断开。
二、逆变器的工作过程1. 开关器件的导通阶段：在这个阶段，逆变器的输入端直流电源通过控制电路，使得开关器件导通。
导通的开关器件会将直流电源的电能传输到输出端，形成正半周的交流电信号。
在这个过程中，开关器件的导通时间和导通频率决定了输出交流电的频率和幅值。
2. 开关器件的断开阶段：在这个阶段，逆变器的输入端直流电源通过控制电路，使得开关器件断开。
断开的开关器件会阻断直流电源的电能传输，输出端的电压降为0。
在这个过程中，开关器件的断开时间和断开频率决定了输出交流电的频率和幅值。
三、逆变器的控制方式逆变器的控制方式有两种：脉宽调制（PWM）和谐波消除调制（HCC）。
1. 脉宽调制（PWM）：脉宽调制是逆变器常用的控制方式。
它通过改变开关器件导通和断开的时间比例，来控制输出交流电的频率和幅值。
脉宽调制可以使得逆变器的输出电压具有较高的质量和稳定性。
2. 谐波消除调制（HCC）：谐波消除调制是一种高级的控制方式，它可以有效地消除逆变器输出电压中的谐波成份。
谐波消除调制通过改变开关器件的导通和断开时间，使得输出电压的谐波成份尽可能接近于0。
这样可以提高逆变器的功率质量，减少对负载的干扰。
四、逆变器的应用逆变器在可再生能源系统中的应用越来越广泛。
例如，太阳能光伏发电系统中的逆变器可以将太阳能电池板产生的直流电转换为交流电，供给家庭和工业用电。
逆变器的基本原理
逆变器的基本原理逆变器是一种电能转换设备，其基本原理是将直流电能转换成交流电能。
逆变器在电力系统中扮演着重要的角色，广泛应用于太阳能发电系统、风能发电系统等可再生能源系统中，以及家庭、工业和商业电力系统中。
逆变器的基本原理是利用电子元件，通过电子开关技术将直流电能转换成交流电能。
直流电能经过逆变器内部的交流开关进行切换和调节，最终输出成为稳定的交流电能。
具体的工作过程如下：1. 输入滤波：逆变器首先对直流输入电流进行滤波，去除输入电流中的脉动成分，确保电源的稳定性和可靠性。
2. 电流变换：将直流输入电流转换成高频交流电流，以便后续处理。
这一过程通常使用一个或多个交流开关电路完成，如半桥、全桥、双二极管桥等。
3. 调制与控制：逆变器根据输出电压的要求，对高频交流电流进行调制和控制。
常见的调制方法有脉宽调制（PWM）和正弦调制（SPWM）等。
调制过程中，逆变器会根据输入电压的大小和输出电压的需求，精确地控制开关的通断时间和频率。
4. 输出滤波：为了提高输出电压的质量和稳定性，逆变器会在输出端设置滤波电路，去除交流电流中的高频噪声和谐波成分。
5. 输出变压：逆变器还可能需要将输出电压变换成不同的电压等级。
这一过程通过输出变压器或者变压器模块来实现。
逆变器的工作原理可以用一个简单的模型来表示：输入直流电流经过开关电路调制成高频交流电流，再经过滤波和变压等处理后输出为稳定的交流电流。
逆变器的核心是控制开关电路的开关时间和频率，通过控制开关的通断状态，可以实现对输出电压和频率的调节。
逆变器的应用非常广泛，包括太阳能发电系统、风能发电系统、电动汽车充电器、UPS不间断电源等。
在太阳能发电系统中，太阳能电池板将太阳能转换为直流电能，而逆变器将这一直流电能转换为交流电能供电使用。
在风能发电系统中，逆变器则将风轮发电机产生的直流电能转换为交流电能。
在UPS不间断电源中，逆变器起到将直流电池供电转换为交流电能供电设备使用的作用。
第五章直流交流(DCAC)变换.
第五章直流一交流（DC—AC变换5.1 逆变电路概述5.1.1 晶闸管逆变电路的换流问题DC—AC变换原理可用图5-1所示单相逆变电路来说明，其中晶闸管元件VT1、VT4，VT2、VT3成对导通。
当VT、VT4导通时，直流电源E通过VT1、VE向负载送出电流，形成输出电压％左（+）、右（-），如图5-1 （a）所示。
当VT2、VT3导通时，设法将VT1、VT4关断，实现负载电流从VT1、VT4向VT a、VT3的转移，即换流。
换流完成后，由VT a、VT3向负载输出电流，形成左（-）、右（+）的输出电压％，如图5-1 （b）所示。
这两对晶闸管轮流切换导通，则负载上便可得到交流电压呦，如图5-1（c）波形所示。
控制两对晶闸管的切换导通频率就可调节输出交流频率，改变直流电压E的大小就可调节输出电压幅值。
输出电流的波形、相位则决定于交流负载的性质。
f；图5-1 DC —AC变换原理要使逆变电路稳定工作，必须解决导通晶闸管的关断问题，器件，在承受正向电压条件下只要门极施加正向触发脉冲即可导通。
作用，只有使阳极电流衰减至维持电流以下才能关断。
常用的晶闸管换流方法有：（1）电网换流（2）负载谐振式换流（3）强迫换流即换流问题。
晶闸管为半控但导通后门极失去控制5.1.2 逆变电路的类型逆变器的交流负载中包含有电感、电容等无源元件，它们与外电路间必然有能量的交换，这就是无功。
由于逆变器的直流输入与交流输出间有无功功率的流动，所以必须在直流输入端设置储能元件来缓冲无功的需求。
在交一直一交变频电路中，直流环节的储能元件往往被当作滤波元件来看待，但它更有向交流负载提供无功功率的重要作用。
根据直流输入储能元件类型的不同，逆变电路可分为两种类型：1.电压源型逆变器电压源型逆变器是采用电容作储能元件，图电压源型逆变器有如下特点：1）直流输入侧并联大电容C用作无功功率缓冲环节（滤波环节），构成逆变器低阻抗的电源内阻特性（电压源特性），即输出电压确定，其波形接近矩形，电流波形与负载有关，接近正弦。
如何直流电(DC)变交流电(AC知识分享
查看文章如何直流电(DC)变交流电(AC)?---逆变器-有电路图（最下）2010-01-16 16:31逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ 正弦或方波）。
应急电源，一般是把直流电瓶逆变成220V交流的。
通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。
它由逆变桥、控制逻辑和滤波电路组成．利用TL494组成的400W大功率稳压逆变器电路。
它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。
如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。
TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。
反相输入端2脚输入5V基准电压(由14脚输出)。
当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。
正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。
此时输出AC电压为235V(方波电压)。
第4脚外接R6、R4、C2设定死区时间。
正常电压值为0.01V。
第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。
正常时5脚电压值为1.75V，6脚电压值为3.73V。
第7脚为共地。
第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。
当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。
S1接通时，此三脚电压值为蓄电池的正极电压。
第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。
正常时电压值为1.8V。
第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。
三相桥式逆变 原理
三相桥式逆变原理
三相桥式逆变是一种将直流电转换为交流电的电力转换装置。
它使用了4个可控开关（通常是晶体管或MOSFET）和6个
二极管，通过交替开启和关闭这些开关，实现了直流到交流的变换。
三相桥式逆变的工作原理如下：
1.首先，将直流电源连接到桥式逆变器的输入端。
直流电流通
过下面两个对称的二极管之一进入逆变器。
2.然后，通过对控制开关逆变器的开启和关闭进行特定的调整，控制逆变器的输出电流和电压波形。
这通常是通过PWM（脉
冲宽度调制）技术实现的，可以根据需要将开关逆变器的开启和关闭时间调整到微秒级别。
3.在具体操作中，根据交流输出电压和电流的要求，逆变器会
根据一定的算法打开和关闭两个对角线上的开关。
通过这种方式，可以控制交流输出电压的频率和幅值。
4.在逆变器输出的阶段中，只要输出电路正常工作，交流电压
将始终保持在逆变器的输出端。
总之，三相桥式逆变器利用可控开关和二极管来实现直流电到交流电的转变。
通过逆变器内的控制电路，可以精确控制输出电流和电压波形，从而适应不同的应用需求。
这种逆变器广泛
应用于工业和家庭领域，可以为各种设备和电力系统提供高质量的交流电源。
直流电变交流电原理
直流电变交流电原理
直流电变交流电原理
1 基本原理
直流电变交流电是一种把直流电变换成交流电的方法，借助于电动机和变压器进行转换。
电动机的作用是把直流电变为交流电，变压器的作用是把交流电的电压调整为所需要的电压。
把电动机和变压器相联接，就可以把直流电变换为相应交流电电压。
2 工作原理
在直流电变交流电的工作原理中，电动机是有两种不同模式的，一种是开环，另一种是闭环。
开环模式是一种直流电动机，它可以用直流电源驱动，它将直流电转换为交流电输出。
电动机的转速受电压大小的控制，和负载的变化联系紧密。
闭环模式是一种变频器，其原理是把变频器的输入电压调整为较小的输出电压，当输入电压的变化时，输出电压也会跟着变化，这样就可以调节输出电压的大小，从而控制电动机的转速。
3 应用
直流电变交流电的应用非常广泛，它可以用来把不同电压的直流电转换为不同电压的交流电。
它还可以用来改变电动机的转速，用于控制电动机的驱动电压，从而控制电动机的输出功率。
它还可以用于控制负载的功率。
此外，它还可以用于精确的检测测量和监控电压。
- 1 -。
有源逆变的工作原理
有源逆变的工作原理
有源逆变器是一种将直流电能转化为交流电能的电力转换装置。
其工作原理如下：
1. 输入直流电源：有源逆变器的输入电源为直流电源，例如电池组或者直流发电机等。
2. 控制电路：有源逆变器中包含一个控制电路，用于调节输出电压的频率和幅值。
控制电路通常由微处理器或其他控制芯片组成，用于监测输入直流电源的电压和电流，并根据设定的参数来调节输出电压。
3. 逆变电路：有源逆变器的核心部分是逆变电路，它能将直流电源的能量转化为交流电能。
逆变电路通常采用半导体器件，例如晶体管或MOSFET等，通过适当的开关调节电流的方向
和大小，从而实现直流到交流的转换。
4. 滤波电路：逆变电路输出的交流信号通常包含一些高频噪声成分，需要经过滤波电路进行滤波处理，以消除这些噪声，保证输出电流的纯度和稳定性。
5. 输出变压器：有源逆变器的最后一步是将输出电压通过输出变压器提高至需要的电压级别。
输出变压器能够改变输出电压的幅值和频率，从而适应不同的负载要求。
综上所述，有源逆变器通过控制电路、逆变电路、滤波电路和
输出变压器等组成部分，实现了将直流电能转换为交流电能的功能。
交流电与直流电相互转换原理
• 21•交流电与直流电相互转换原理袁 晨交流电与直流电是我们日常生产生活中电力使用的两种基本方式，在实际应用过程中需要两种进行相互转换，本文从交流电与直流电的基本概念出发，重点分析了两者相互转换的电路与变换原理，以此深入阐述了交流电与直流电的转换过程，为电力初学者了解交直流电概念及相互转换原理提供参考。
1.引言众所周知，交流电与直流电是人们日常生活中的两种基本用电方式，如照明、动力用电大部分都属于交流电，相反，电脑、手机等采用的又是直流电，而在实际工业生产中，大型发电机所发出来的都是高压交流电，因此在电力使用过程中，必须通过一定的手段进行电力变换，如升压降压、交直流转换等，才能满足不同负载用户对电力特性的要求。
本文正是从对交流电与直流电的认识角度出发，通过查找资料分析总结交流电与直流电的特性，并主要针对交流电与直流电相互转换过程进行深入学习总结，就其两者的转换过程及应用进行总结，以此拓展对电力应用的了解和为进一步深入学习电气工程技术奠定基础。
2.交流电与直流电概述2.1 交流电一般来说，电厂发电机所发出的是交流电，如高中所学交流发电机所发出的正弦交流电便是典型的交流电，其大小和方向都随时间发生变化，如图1所示的是常用的正弦交流电。
除此之外，在应用过程中，只要电流方向发生变化，都可统称为交流电，如图2所示三角波交流电与图3所示的方波交流电。
图1 正弦交流电图2 三角波交流电图3 方波交流电交流电主要用于发电与配电方面。
与直流电相比，交流电在机械能、化学能等其他形式的能转化为电能的效率比直流电高。
另外，交流电较容易通过变压器进行升压与降压，能够在远距离输电时较快的转换为高压交流电。
2.2 直流电高中所学的恒定电流是直流电的一种，通常其电流大小和方向都不发生改变，如恒压电压源、恒流电流源。
但在实际应用过程中常常是以另外一种形式存在，即电流大小会随时间变化，但是方向一直保持不变，这就是所谓的脉动直流电，如常用干电池在使用过程中路端电压会逐渐减少，但方向保持不变。
换流变原理
换流变原理换流变原理是指在交流输电系统中，将交流电转换为直流电，或将直流电转换为交流电的原理。
换流变在电力系统中起着至关重要的作用，它能够实现不同电压、频率和相数之间的电能转换，为电力输送和分配提供了便利。
首先，我们来看一下换流变的工作原理。
在交流输电系统中，当需要将交流电转换为直流电时，首先交流电通过整流装置，将交流电转换为直流电，然后通过滤波电路去除电流中的谐波成分，最后经过换流变，将直流电输送到需要的地方。
而当需要将直流电转换为交流电时，直流电首先经过换流变，将直流电转换为交流电，然后通过逆变装置，将直流电转换为交流电，最终输送到需要的地方。
换流变的工作原理主要依靠电力电子器件来实现。
在整流装置中，常用的电力电子器件有晶闸管、二极管、可控硅等，它们能够实现交流电向直流电的转换。
而在逆变装置中，常用的电力电子器件有晶闸管、可控硅、场效应管等，它们能够实现直流电向交流电的转换。
通过这些电力电子器件的控制和组合，换流变能够实现高效、可靠的电能转换。
换流变的应用范围非常广泛，主要包括以下几个方面：首先，换流变在直流输电系统中起着至关重要的作用。
直流输电系统能够实现长距离、大容量的电能传输，而换流变则是直流输电系统的核心设备之一。
它能够将交流电转换为直流电，实现从发电厂到负荷中心的远距离输电，同时也能够将直流电转换为交流电，满足不同地区的电能需求。
其次，换流变在高压直流输电工程中应用广泛。
高压直流输电系统能够有效地减小输电线损，提高输电效率，而换流变则是高压直流输电系统的关键设备。
它能够实现高压直流输电系统的换流操作，保障电能的稳定输送。
此外，换流变还在特殊工况下起着重要作用。
例如，在电力系统的故障恢复中，换流变能够实现临时的电能转换，保障系统的稳定运行；在电力系统的频率调节中，换流变能够实现不同频率之间的电能转换，维持系统的稳定运行。
总的来说，换流变作为电力系统中的重要设备，能够实现交流电和直流电之间的互相转换，为电力输送和分配提供了有力支持。
直流电变交流电原理
直流电变交流电原理
直流电变交流电的原理是通过电子器件将直流电转换为交流电的过程。
直流电是电流方向始终保持不变的电流，而交流电则是电流方向以一定频率周期性变化的电流。
直流电变交流电常见于电力系统中的逆变器和变频器。
直流电变交流电的实现过程中，需要使用到直流-交流转换器。
直流-交流转换器的核心组件是有源器件，如晶体管、场效应晶体管或IGBT（绝缘栅双极型晶体管）。
转换器电路中还涉及到滤波电容和电感等元件。
当输入为直流电时，经过有源器件的调制，输出就会产生交流电。
具体实现方式可以是采用PWM（脉宽调制）技术，即控制有源器件开关的通断时间来调节输出电压的波形。
在PWM技术的控制下，当有源器件开关闭合时，直流电源通过电感和滤波电容充电，将电能储存在电感和电容中。
当有源器件开关断开时，电感和滤波电容将储存的能量释放出来，并形成交流电。
通过调节PWM的频率和占空比，可以实现输出交流电的频率和幅值调节。
其中频率由控制器根据需求设定，占空比则是通过改变开关时间与周期时间之比来控制输出电压的幅值。
此外，还需要将输出交流电的频率与电网频率匹配，并保持电压、电流的波形与
电网同步，才能实现电能的有效传输。
为此，在直流电变交流电的输出端需要配备滤波器、隔离变压器和接口变压器等电路，以保证输出交流电的质量和稳定性。
总结来说，直流电变交流电的原理是通过有源器件进行开关控制，借助PWM技术实现直流电向交流电的转换。
同时，通过适配器进行频率调整和波形同步，以满足电能传输的要求。
电容阻直流通交流原理
电容阻直流通交流原理
电容阻直流通交流原理是电路中的一种基本原理，它是指在电路中，电容和电阻被用来对电流进行控制，从而使直流电信号变成交流电信号。
在直流电路中，电容器会被充电或放电，导致电流在电容器中流动，从而形成一个直流电路。
而在交流电路中，电容器会不断地充电和放电，导致电流在电容器中来回流动，从而形成一个交流电路。
电阻器的作用是控制电流，使其在电路中保持恒定的大小。
当电阻器处于直流电路中时，电阻器会阻止电流流过，从而使电流保持恒定。
但当电阻器处于交流电路中时，电阻器会阻挡电流的流动，从而导致电流在电路中的幅度发生变化。
电容器的作用是存储电荷，并在电路中充电或放电。
当电容器处于直流电路中时，电容器会缓慢地充电或放电，从而使电路中的电流变化缓慢。
但当电容器处于交流电路中时，电容器会快速地充电或放电，从而使电路中的电流变化频繁。
因此，电容器能够将直流电信号转换为交流电信号。
综上所述，电容阻直流通交流原理是指通过电容和电阻控制电流，从而使直流电信号变成交流电信号的原理。
这种原理在电路设计中经常被使用，特别是在无线电通信和音频放大器中，因为这些应用需要将直流信号转换为交流信号。
- 1 -。
直流与交流的换算关系-概述说明以及解释
直流与交流的换算关系-概述说明以及解释1.引言1.1 概述概述直流和交流是电力领域中两种常见的电流类型。
直流是指电流的方向保持不变的电流形式，而交流则是电流方向周期性地反转的电流形式。
在实际应用中，直流和交流都有各自的优势和适用范围。
本文将探讨直流和交流之间的换算关系以及其在电力转换和传输中的重要性和应用。
首先，直流和交流的换算关系是指将直流电转换为交流电或将交流电转换为直流电的过程。
这是由于在一些特定的应用场景中，需要将电流的类型进行转换，以满足设备的要求或者实现能源的高效利用。
例如，直流电源可以通过逆变器将其转换为交流电，以供应给家庭、工厂或办公室中的交流设备使用；而交流电也可以通过整流器将其转换为直流电，以满足一些特殊设备或电子产品的需求。
其次，直流和交流的换算关系在电力转换和传输中具有重要意义。
如今，在能源领域的发展中，越来越多的可再生能源，如太阳能和风能，采用直流形式进行发电和输送。
然而，由于交流电网已经广泛建立和使用，因此需要将直流电转换为交流电进行输送和供电。
此外，直流和交流之间的换算关系还与电力变压器、整流器、逆变器等电力设备的设计和运行密切相关，对于提高电力传输效率和稳定性具有重要作用。
最后，直流和交流的换算关系在实际应用中具有广泛的应用。
在电力系统中，将直流电转换为交流电的技术广泛应用于输电线路、发电机组和电力变电站等方面。
此外，在电子产品、电动车辆、通信设备等领域，直流与交流的换算关系也扮演着重要角色。
总之，直流和交流的换算关系对于现代社会的能源转换和利用具有重要意义，对于促进可持续能源的发展和实现能源的高效利用起到关键作用。
综上所述，本文将深入探讨直流和交流的定义、特点以及它们之间的换算关系。
通过对直流与交流的换算关系的深入研究，我们可以更好地理解电力转换和传输中的关键问题，为现代能源行业的发展提供支持，并为推动清洁能源的利用和节能减排做出贡献。
接下来的章节将对直流和交流的定义和特点进行详细介绍。
直流变交流原理
直流变交流原理
直流变交流原理是指将直流电能转换成交流电能的一种技术原理。
在现代电力
系统中，直流变交流技术扮演着重要的角色，它不仅可以实现不同电压等级之间的能量转换，还可以实现不同频率之间的能量转换，具有很高的经济性和可靠性。
直流变交流技术的原理主要包括直流侧的整流、滤波和逆变，以及交流侧的逆
变和滤波。
其中，整流是将交流电转换成直流电，逆变是将直流电转换成交流电。
这两个过程是直流变交流技术的核心部分，也是实现能量转换的关键。
在直流侧，整流装置通过将交流电转换成直流电，滤波装置通过去除直流中的
脉动成分，保证直流电的平稳性。
在交流侧，逆变装置通过将直流电转换成交流电，滤波装置通过去除交流电中的谐波成分，保证交流电的纯度。
通过这些过程，直流电能可以被有效地转换成交流电能，实现了电能的高效利用。
直流变交流技术的应用范围非常广泛，主要包括电力系统、电力传输、电动机
驱动、电力变换等领域。
在电力系统中，直流变交流技术可以实现不同电压等级之间的能量转换，提高了电网的经济性和可靠性。
在电力传输中，直流变交流技术可以实现长距离、大容量的电能传输，减小了线路损耗和占地面积。
在电动机驱动中，直流变交流技术可以实现电能的高效转换，提高了设备的运行效率。
在电力变换中，直流变交流技术可以实现不同频率之间的能量转换，满足了不同地区的电能需求。
总之，直流变交流技术是一种重要的能量转换技术，它在现代电力系统中具有
重要的应用价值。
通过对直流变交流技术原理的深入理解，可以更好地应用这一技术，提高电能的利用效率，推动电力系统的发展。
直流电转化为交流电的工作原理
直流电转化为交流电的工作原理
直流电转化为交流电的工作原理：逆变
蓄电池、干电池、太阳能电池板等都是直流输出的设备，利用这些直流电源向交流负载供电时，就需要用到逆变器。
逆变器的作用就是将直流转化为交流，这个过就叫做逆变，需要用到逆变电路。
逆变电流一般通过MOS管来是实现，从原理上可以分为半桥逆变电路和全桥逆变电路。
以全桥逆变为例，介绍逆变的过程。
全桥逆变主要由四个MOS管构成，有两个桥臂，在工作时每个桥臂不能同时导通，对边桥臂导通。
上图是T1和T3同时导通时的电流流向。
下图是T4和T2同时导通时的电流流向。
在MOS管的门极，由控制板所输出的PWM信号来控制，通过改变方波的占空比可以实现正弦波幅度的控制，这里在程序上涉及到比较复杂的矢量控制/磁场导向控制FOC。
原理如下动态图所示。
整流和逆变的总结
将交流转化为直流的过程叫做整流，整流电路在开关电源、充电器、配电柜中应用广泛；将直流转化为交流的过程叫做逆变，在光伏发电、BLDC控制等应用广泛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流变交流原理
直流变交流是一种电力转换过程，它通过变流器实现将直流电转换为交流电的能力。
直流电与交流电之间存在着明显的区别，直流电的电流方向始终保持不变，而交流电则是以一定频率周期性地改变其电流方向。
直流变交流的原理可以概括为以下几个步骤：
1. 直流源供电：首先，直流变交流系统需要一个直流电源，比如电池或者直流发电机，来提供初始的直流电能。
2. 变流器工作：变流器是直流变交流的核心组件，它能够将直流电转换为交流电。
变流器由多个电子元件（如二极管和晶闸管）组成，通过不同的控制方式来改变电流的方向和幅值。
3. 调制方式选择：为了获得所需的交流电参数，可以通过调制方式来控制变流器的输出。
最常见的调制方式包括脉宽调制（PWM）和频率调制（FM）。
4. 交流输出：通过变流器的工作，直流电被转换为具有所需频率和波形的交流电。
这样，原本是直流电的能量就能够以交流形式输出，供应外部电路或设备使用。
总的来说，直流变交流是一种将直流电转换为交流电的过程，通过变流器可以实现不同频率和波形的交流输出。
这种转换过程在很多领域都有广泛的应用，如电力系统、电动车辆和家用电器等。
