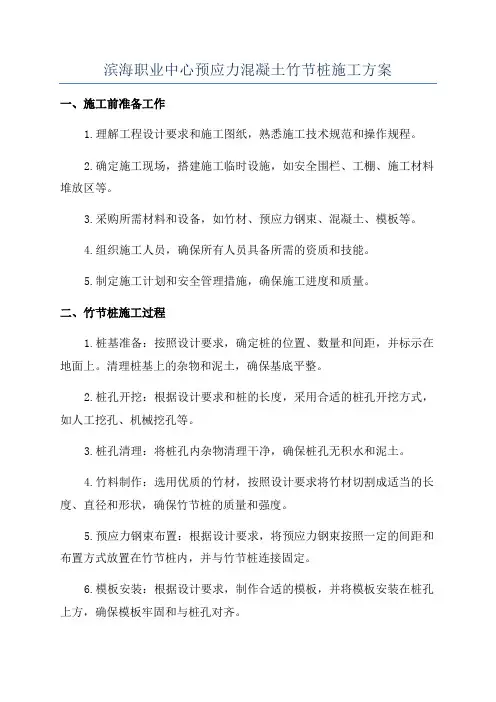

滨海职业中心预应力混凝土竹节桩施工设计方案

目录

一、工程概况------------------------------------------------------------------------2

二、本工程难点及技术措施------------------------------------------------------3

三、管桩施工机械与施工法---------------------------------------------------6

四、质量通病及消除措施---------------------------------------------------------9

五、现场部署-----------------------------------------------------------------------11

六、施工组织与管理--------------------------------------------------------------12

七、施工安全措施-----------------------------------------------------------------13

附录目录

附图1竹节桩施工工艺流程图

附图2竹节桩打桩走向图

附表1施工进度计划

一、工程概况

（一）、工程简介：

滨海职业教育中心建设（A）区位于建筑占地面积约85231.5m2，总建筑面积约254701.2m2。本工程主要建筑为1#～4#实训楼（1-4F）、1#～2#教学楼（2-5F）、1#～2#食堂（3-4F）、大礼堂(2F)、体育馆(2F)、游泳馆(2F)、看台（2F）、图文信息楼（7F）及行政楼（13F），其中图文信息楼及行政楼下设1层地下室。

本工程Ⅱ标段由2#教学楼（1区、2区、3区）、2#食堂、3#实训楼、4#实训楼组成，采用机械连接先法预应力混凝土竹节桩，选用如下桩型：

1、T-PC-A600-560(100)-15,15,15,15桩型(最后一节采用B型桩)：2#教学楼（1区、2区、3区）407根，单桩竖向承载力特征值1300KN；2#食堂69根，单桩竖向承载力特征值1420KN；3#实训楼613根，单桩竖向承载力特征值1300KN；4#实训楼241根，单桩竖向承载力特征值1300KN；计1330根。

2、T-PC-A600-560(100)- 15,15,15,12桩型(最后一节采用B型桩)：2#食堂109根，单桩竖向承载力特征值1230KN；4#实训楼353根，单桩竖向承载力特征值1100KN；计462根。

3、T-PC-A500-460(100)-13,13,13,11桩型(最后一节采用B型桩)：2#教学楼（1区、2区、3区）64根，单桩竖向承载力特征值750KN；3#实训楼28根，单桩竖向承载力特征值650KN；4#实训楼47根，单桩竖向承载力特征值650KN；计139根。

4、采用锤击法施工，单节桩长配置可由现场确定，但桩节头不宜超过3个；

5、套用图集号《2013浙G32》；

（二）、工程地质特征详见《滨海职业教育中心建设（A）区工程岩土工程勘察报告》。

（三）、设计要求详见桩位布置图。

（四）、编制依据：

1、桩位布置图

2、岩土工程勘察报告

3、省《建筑地基基础设计规》（DB33/1001-2003）

4、《建筑地基基础设计规》（GB50007－2011）

5、《建筑桩基技术规》（JGJ94-2008）

6、《机械连接先法预应力混凝土竹节桩图集》（2013浙G32）

7、《工程测量规》（GB50026-2007）

8、《钢筋焊接及验收规程》（JGJ18-2013）

9、《钢筋混凝土用钢》（GB1499-2-2007）

10、《混凝土结构工程施工质量验收规》（GB50204-2011）

二、本工程难点及技术措施

依据《岩土工程详细勘察报告》，本工程地层土层划分为6个工程地质层（其中①、②、③层细分为2个亚层，①1层又细分为2个次亚层，④层细分为3个亚层），即：①0素填土、①1-1冲填土（粉砂）、①1-2冲填土（淤泥质粉质粘土）、②1含砂淤泥、②2淤泥、③1粉质粘土、③2粘土、④1粉质粘土、④2粘土、④3粉质粘土、⑤3含砂粉质粘土、⑥2粘土。详述如下：

①0素填土

灰黄色，稍湿-湿，松散-稍密状，主要由碎块、砾、砂及粘性土回填而成，硬杂质含量占40-75%，局部地段块含量较高。该层填土为新近回填，在勘察期间，场地仍在回填平整。

全场大部分地段分布，直接出露地表，层厚0.40～2.70米。

冲填土

该层是利用特殊的机械（挖泥船、泥浆泵等）和水力，将原沉积于近海中的泥（砂）通过高压管道输送至预定位置后沉积形成的人工堆积物，后经真空预压固结而成，形成时间约2-3年。根据吹填料及土质性状情况，又可分为粉砂层和淤泥质粘土层。

①1-1冲填土（粉砂）

浅灰黄、灰褐色，松散-稍密状，冲填土土性以粉细砂为主，砂含量50-65%，其余为淤泥，含少量贝壳及腐殖质。

全场大部分地段分布，局部出露地表，层顶埋深0.00～1.40米，层顶高程

1.91～4.54米，层厚0.60～3.10米。

①1-2冲填土（淤泥质粉质粘土）

浅灰黄、灰褐色，流塑状为主，偶呈软塑状，高压缩性，冲填土土性以淤泥质粉质粘土为主，局部为淤泥质粘土，含少量粉细砂及腐殖质。

全场大部分地段分布，局部出露地表，层顶埋深0.00～2.50米，层顶高程

1.73～5.32米，层厚0.70～3.80米。

②1含砂淤泥（al-mQ42）

灰褐、灰色，流塑状，局部软塑状，高压缩性为主，局部中压缩性，含5-30%粉细砂，主要呈团块状或薄层状，含少量贝壳碎屑及半炭化物，刀切面稍光滑。

全场均有分布，层顶埋深0.80～5.10米，层顶高程-0.29～3.25米，层厚

5.50～12.90米。

②2淤泥（mQ42）

青灰、灰色，流塑状，鳞片状，高压缩性，含少量粉细砂、贝壳碎片及半炭化物，具腐臭味，刀切面光滑。

全场均有分布，层顶埋深9.10～14.80米，层顶高程-10.84～-4.91米，层厚

9.80～20.10米。

③1粉质粘土（al-lQ41）

灰黄色，可塑状，中压缩性，含铁锰质氧化斑点，含少量半炭化物及粉细砂小团块，刀切面稍光滑，韧性中等，干强度中等。该层土质不均匀，局部相变为粘土。

局部地段分布，层顶埋深21.80～30.70米，层顶高程-26.06～-18.25米，层
