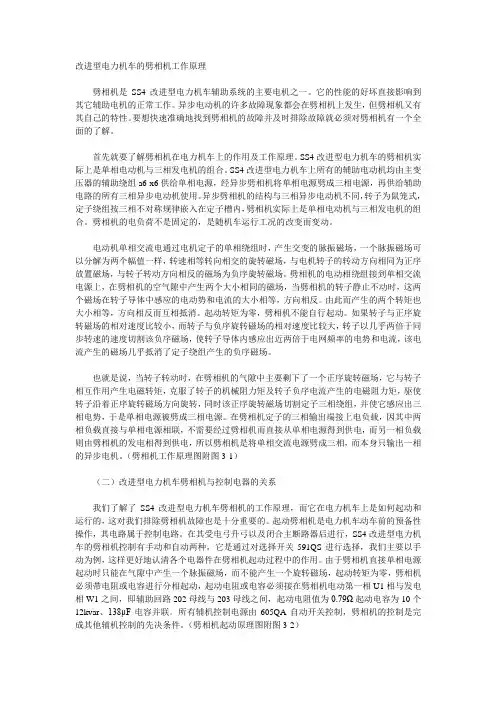

改进型电力机车的劈相机工作原理

改进型电力机车的劈相机工作原理劈相机是SS4改进型电力机车辅助系统的主要电机之一。

它的性能的好坏直接影响到其它辅助电机的正常工作。

异步电动机的许多故障现象都会在劈相机上发生，但劈相机又有其自己的特性。

要想快速准确地找到劈相机的故障并及时排除故障就必须对劈相机有一个全面的了解。

首先就要了解劈相机在电力机车上的作用及工作原理。

SS4改进型电力机车的劈相机实际上是单相电动机与三相发电机的组合。

SS4改进型电力机车上所有的辅助电动机均由主变压器的辅助绕组a6-x6供给单相电源，经异步劈相机将单相电源劈成三相电源，再供给辅助电路的所有三相异步电动机使用。

异步劈相机的结构与三相异步电动机不同，转子为鼠笼式，定子绕组按三相不对称规律嵌入在定子槽内，劈相机实际上是单相电动机与三相发电机的组合。

劈相机的电负荷不是固定的，是随机车运行工况的改变而变动。

电动机单相交流电通过电机定子的单相绕组时，产生交变的脉振磁场，一个脉振磁场可以分解为两个幅值一样，转速相等转向相交的旋转磁场，与电机转子的转动方向相同为正序放置磁场，与转子转动方向相反的磁场为负序旋转磁场。

劈相机的电动相绕组接到单相交流电源上，在劈相机的空气隙中产生两个大小相同的磁场，当劈相机的转子静止不动时，这两个磁场在转子导体中感应的电动势和电流的大小相等，方向相反。

由此而产生的两个转矩也大小相等，方向相反而互相抵消。

起动转矩为零，劈相机不能自行起动。

如果转子与正序旋转磁场的相对速度比较小，而转子与负序旋转磁场的相对速度比较大，转子以几乎两倍于同步转速的速度切割该负序磁场，使转子导体内感应出近两倍于电网频率的电势和电流，该电流产生的磁场几乎抵消了定子绕组产生的负序磁场。

也就是说，当转子转动时，在劈相机的气隙中主要剩下了一个正序旋转磁场，它与转子相互作用产生电磁转矩，克服了转子的机械阻力矩及转子负序电流产生的电磁阻力矩，驱使转子沿着正序旋转磁场方向旋转，同时该正序旋转磁场切割定子三相绕组，并使它感应出三相电势，于是单相电源被劈成三相电源。

在劈相机定子的三相输出端接上电负载，因其中两相负载直接与单相电源相联，不需要经过劈相机而直接从单相电源得到供电，而另一相负载则由劈相机的发电相得到供电，所以劈相机是将单相交流电源劈成三相，而本身只输出一相的异步电机。

（劈相机工作原理图附图3-1）（二）改进型电力机车劈相机与控制电器的关系我们了解了SS4改进型电力机车劈相机的工作原理，而它在电力机车上是如何起动和运行的，这对我们排除劈相机故障也是十分重要的。

起动劈相机是电力机车动车前的预备性操作，其电路属于控制电路。

在其受电弓升弓以及闭合主断路器后进行，SS4改进型电力机车的劈相机控制有手动和自动两种，它是通过对选择开关591QS进行选择，我们主要以手动为例，这样更好地认清各个电器件在劈相机起动过程中的作用。

由于劈相机直接单相电源起动时只能在气隙中产生一个脉振磁场，而不能产生一个旋转磁场，起动转矩为零，劈相机必须带电阻或电容进行分相起动，起动电阻或电容必须接在劈相机电动第一相U1相与发电相W1之间，即辅助回路202母线与203母线之间，起动电阻值为0.79Ω起动电容为10个12kvar、138μF电容并联。

所有辅机控制电源由605QA自动开关控制，劈相机的控制是完成其他辅机控制的先决条件。

（劈相机起动原理图附图3-2）劈相机的运转与停止是通过相应的接触器201KM控制，因为劈相机是单相电动机与三相发电机的组合，所以起动时必须在第二电动相绕组与发电相绕组之间接入起动电阻263R 进行分相起动，起动电阻的接通与开断由接触器213KM来执行。

由劈相机起动继电器283AK 监测起动过程并控制起动电阻回路的开断。

283AK的工作电源是从导线531经533KT常开联锁由导线281引入的。

首先我们按下劈相机按键（404SK）导线560经404SK与591QS，使导线564有电，劈相机中间继电器567KA得电动作，其常开触点闭合。

导线560经567KA的常开触点，使导线561有电，然后分成几个支路。

导线561经劈相机起动中间继电器566KA的常闭接点，使分相接触器（213KM）和劈相机起动延时继电器533TK得电动作，起动电阻将投入工作。

劈相机的接触器（201KM）闭合，导线561经213KM的辅助触点，使导线572有电。

经劈相机故障隔离开关（242QS），使201KM得电动作。

劈相机的主回路沟通，开始起动。

若起动正常，则劈相机的起动继电器（283AK）动作，其常开点闭合。

导线561经283AK，使导线568有电，劈相机起动中间继电器566KA得电动作。

其常闭点打开，切断213KM和533KT的供电回路，甩掉劈相机起动电阻，劈相机进入正常工作状态。

同时，566KA的常开触点闭合，215QA和566KA常开触点，使566KA继续得电自锁：导线561经533KT的常闭触点，使导线577有电，为其它辅助电机的正常工作做好准备。

致此，劈相机的控制顺利完成。

从这一过程可以看出，电路中的控制电器与劈相机能否正常工作是密不可分的。

劈相机是SS4改进型电力机车中受力比较复杂的一种电机，它既要承受大功率电流的负荷，而且又要受到各种扭转力矩的影响，因此在实际工作中它的故障率比其它辅助电机要高一些。

从劈相机的故障分析来看主要有两种：一种是电路故障，一种是电机机械故障。

（三）劈相机电路故障分析及处理1接触器故障分析及处理劈相机通电后，劈相机转子不转，而且无任何反映，初步判断为劈相机接触器没有动作，这时应该拆下劈相机接触器201KM，检查其触点在通电情况下是否全部闭合良好，如果无任何反应，证明接触器已损坏，应立即更换新的接触器。

在机车整备中还有一种情况是按下劈相机按键开关（404SK）后，劈相机起动信号显示不灭，到机车辅助室就会听到劈相机发出嗡嗡声，观察劈相机转轴不转或转动很慢，用手触摸感觉发热严重，这时应初步判断劈相机“走单相”，应该立刻检查劈相机接触器（201KM）和起动电阻接触器（213KM），看看是否还在动作，如果有不动作的状况，应该立刻更换接触器，从而保证劈相机能够正运转。

如果接触器没有问题，表明电机内部有故障，用万用表测量该电机三相电阻可查出哪项开路，应立即对电机进行检修。

如果在机车运行中劈相机接触器出现故障不能及时处理，后果是很严重的，甚至会造成重大事故。

例：某机务段的0634号电力机车牵引1473次货物列车从南站开车时，机车轰地一声巨响，二号低压电器柜随之起火。

机车立即返回段里，经过检查发现二号低压柜内的劈相机接触器201KM严重烧坏。

从0634号机车二号低压柜着火烧毁情况分析，着火的原因显然是劈相机接触器201KM强烈放电引起的，而接触器触头严重松动是造成劈相机接触器“强烈放电”的根本原因，它对接触器的破坏集中在触头与导电片的电气接触面上。

它对接触器的破坏性集中表现在：①接触器在闭合瞬间，高达数百安的辅助电动机起动电流，将被迫从安装螺钉上流过，因此产生的电动斥力和焦耳热触，极易成接触器“强烈放电”。

接触器闭合和断开时，将引起触头振动，在触头与导电片间产生金属桥和电弧，造成电气磨损，一旦导流截面减少到不能承受强大的辅助电动机起动电流时，接触器也会“强烈放电”。

③触头松动将加剧本身的塑性变形，形成静触头以弧形接触面与导电片接触，导流面被局限在安装孔附近一个不稳定的小区域内更加重该处的电气磨损。

例：某段0146号电力机车在库外做高压试验时，发现劈相机接触器触点焊死有放电现象，后经检查发现，原来是检修人员由于工作上的马虎，把额定工作电流75A的油泵接触器安装在额定工作电流为170A的劈相机起动电阻接触器的位置上，虽然它们的外观一样，但它们的作用却相差甚远，所以造成了这起事故。

我们检修人员在机车进行辅修时，就应该着重注意检查劈相机接触器，用500兆欧检查接触器对地及相间绝缘电阻值不小于3MΩ，在88-121VDC电压下检查接触器闭合、断开情况，闭合、断开均应可靠、动作应灵活，不许有卡住及接触器不良现象。

线圈不许有过热。

一旦发现有上述情况，应马上采取措施，避免造成更大的损失。

因此说接触器故障是导致劈相机不能正常运转的原因之一。

2电器元件误动作控制劈相机的电器元件误动作一般有两种情况，一种是劈相机起动后，从机车的信号显示屏上看，劈相机起动信号显示不灭，机车设置的过流保护延时不能提前动作，劈相机停止工作，表明辅机过流保护提前误动作。

这时判断可能是辅机保护插件出现问题，应拔出辅机保护插件，按下劈相机接触器手动按钮，若劈相机能正常起动，则说明劈相机过流保护出现故障应更换保护插件；另一种情况是劈相机起动后，劈相机起动信号显示—熄灭—又显示，劈相机在某一转速下“爬行”或降速至停转，辅机保护动作，初步分析为起动继电器提前误动作，劈相机转速没有达到额定转速的0.9倍，起动继电器就将起动电阻切除，如果劈相机起动后，起动信号显示不灭，劈相机剧烈抖动、电磁噪音大，会看到起动电阻发红或烧断，这说明起动继电器晚动作或不动作，即起动电阻迟甩或甩不开，应立即切断电源，否则劈相机会被烧坏，所以应尽快检查和排除起动继电器故障。

这时可以人为地按下起动继电器的凸键而让其动作，使常开联锁闭合，使566KA吸合，切断213KM线圈电源，甩开起动电阻，若是215EF常闭联锁故障，则可暂时把该联锁短接维持机车运行，入库处理完后再恢复正常。

有时也不排除继电器本身机械故障：如批示件显示不正确或锁钩误动作等。

3、劈相机接线错误从SS4改进型电力机车的辅助电路图可以看到，劈相机电动第一相U1端子与机车202母线相连，劈相机的电动第二相V1端是与机车201母线相连的。

发电相WL端子与203母线相连，起动电阻接在U相与W相之间。

如果劈相机任意两根线互换，这都会使劈相机反转。

如果劈相机反转，则表明有两根线接反，就应判断为劈相机接线错误，立即打开劈相机接线盒。

但有一种特殊情况：当三相接线相互反接时，劈相机转向与正常转向一致，即：劈相机电动第一相V1端子接机车201母线，劈相机电动第二相V1端子接203母线，劈相机发电相W1端子接机车202母线，V相作为发电相与起动电阻连接，由于起动电阻与V相绕组不匹配，劈相机起动困难，且由于V相绕组匝数最少，即使劈相机启动起来，由于三相电压严重不对称，使负载电机启动困难，这时劈相机带不动负载，对此我们检修人员也应打开劈相机接线盒，认真检查劈相机联线，并加以更正。

4、起动电阻值变大起动电阻变大会引起劈相机起动困难。

起动电阻值变大会使劈相机起动转矩变小，劈相机额定起动电阻值为0.79Ω，如果电阻的制造公差较大，或者由于每次起动时间较长，都会使劈相机起动电阻发烫或烧红，电阻氧化，有效截面积变小，次数多以后，劈相机起动电阻值会逐渐变大，在低网压下使劈相机起动困难，甚至不能起动，这时我们检修人员就应用兆欧表测量劈相机起动电阻值，如果大于0.79Ω，则改用另一组起动电阻，电阻值偏大的劈相机起动电阻须及时更换。
