电工电子学复习题

中国石油大学《电工电子学》综合复习资料

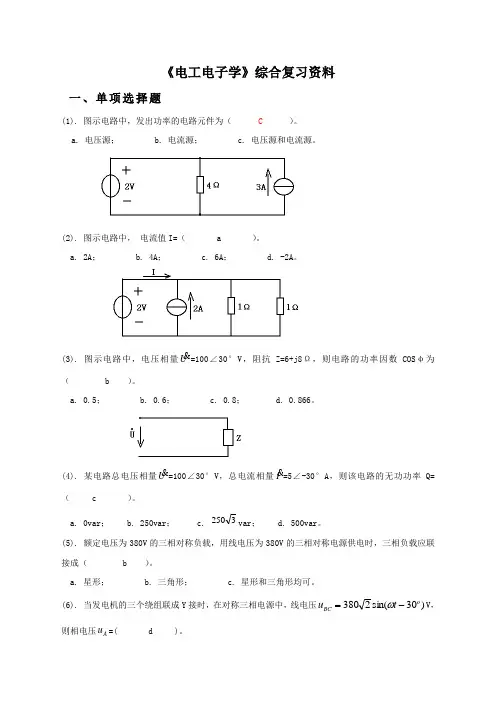

一、单项选择题

1. 图示电路中，发出功率的电路元件为（ b ）。

a. 电压源；

b. 电流源；

c. 电压源和电流源。

2. 图示电路中， 电流值I=（ a ）。 a. 2A ； b. 4A ； c. 6A ； d. -2A 。

3. 图示电路中，电压相量U

=100∠30°V ，阻抗Z=6+j8Ω，则电路的功率因数COS φ为（ b ）。

a. 0.5；

b. 0.6；

c. 0.8；

d. 0.866。

4. 某电路总电压相量U =100∠30°V ，总电流相量I =5∠-30°A ，则该电路的无功功率Q=（ c ）。

a. 0var ；

b. 250var ；

c. 3250var ；

d. 500var 。

5. 额定电压为380V 的三相对称负载，用线电压为380V 的三相对称电源供电时，三相负载应联接

成（ b ）。

a. 星形；

b. 三角形；

c. 星形和三角形均可。

6. 当发电机的三个绕组联成Y 接时，在对称三相电源中，线电压)30sin(2380o BC t u -=ωV ，

则相电压A u =( d )。

a. () 90sin 2220+t ωV ；

b.

() 30sin 2220-t ωV ； C. () 120sin 2220+t ωV ； d. ()

60sin 2220+t ωV 。

7. 图示电路中，三相对称电源线电压为380V ，三相对称负载Z=6+j8Ω，则电路中A 相线电流大小

IA=（ a ）。

a. 338A ；

b. 38A ；

c. 322A ；

d. 22A 。

8. 图示电路中，开关S 在位置”1”时的时间常数为τ1，在位置”2”时的时间常数为τ2，则τ1

与τ2的关系为( b )。

a.τ1=τ2；

b.τ1=τ2/2；

c.τ1=2τ2。

9. 图示电路中，E=40V ，R=50K Ω，C=100μF ，t=0时刻开关S 闭合，且0)0(=-c u V 。则t=5s 时，

c u =（

d ）。

a. 3.68V ；

b. 6.32V ；

c. 14.72V ；

d. 25.28V 。

10、电阻是 a 元件，电感是 a 元件，而电容是 a 元件，电感和电容都 a 。

a.耗能

b.不耗能

c.储存电场能

d.储存磁场能

11、有额定功率P N ＝100W ，额定电压U N ＝220V 的电阻两只，将其串联后接到额定电压为220V 的直

流电源上使用，这时每只电阻实际消耗的功率为 c 。

a.50W

b.100W

c.25W

12、理想电压源和理想电流源之间 b 。

a.有等效变换关系

b.没有等效变换关系

c.有条件下的等效关系

13、当电流源开路时，该电流源部 a 。

a.有电流，有功率损耗

b.无电流，无功率损耗

c.有电流，无功率损耗

14、实验测得某有源二端线性网络开路电压U OC ＝8V ，短路电流I SC =2A ，则该网络的戴维南等效电压

源的参数为 c 。

a. U S=8V R=2Ω

b.U S=4V R=4Ω

c.U S=8V R=4Ω

15．图示电路中，欲使I1= I/4，则R1、R2的关系式为_c____.

A.R1=R2/4

B.R1=R2/3

C.R1=3R2

D.R1=4R2

16．图示电路中，U=-10V，则6V电压源发出的功率为__ a ___W。

A.9.6

B.-9.6

C.2.4

D.-2.4

17．图示电路中，A、B两点间的电压U AB为_b____.

A.+2V

B.-1V

C.-3V

D.+3V

18．已知某电路电压向量为100∠30°V，电流向量为5∠-30°A，则该电路的无功功率为__b___.

A.500Var

B.433Var

C.250Var

D.-500Var

19．知某电路电压向量为100∠30°V，电流向量为5∠-30°A，则该电路的有功功率为___b__. A.500W B.250W C.2503 D.-250W

20．图示电路中，电压相量U =100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为___b____.

A. 0.5

B. 0.6

C. 0.8

D. 0.866。

21、图示电路，ab两端的等效电阻R0=[ d]

A.2Ω

B.4Ω

C.8Ω

D.10Ω

22、图示电路U ab应为[ b]

A.-2V

B.2V

C.6V

D.8V

23、图示电路，电压U=[ c]

A.6V

B.8V

C.9V

D.12V

24、图示电路，Z=R+jx=|Z|e jp，则阻抗消耗的功率P=[ b]

A. B.UI cos φ C.UI D.I2Z

25、某电阻元件电阻值＝1k ，额定功率P N＝2．5W，正常使用时允许流过的最大电流为a。

A . 50mA B. 2．5mA C. 250mA

26、图示电路原已达稳定状态。t=0时，开关s断开，已知Uc(0-)=10V，那么当t=1s时，电压Uc 约为[ c]

A.6.32V

B.5V

C.3.68V

D.0V

27、图示电路，原已达稳定状态。t=0时闭合开关s，则从t=0-到t=0+，有[b]

A.u1(0+)=u1(0-)

B.u2(0+)=u2(0-)

C.u3(0+)=u3(0-)

D.u4(0+)=u4(0-)

28、图示电路中，A、B两点间的电压UAB为（d）V。

A. 3；

B. 2；

C. –1；

D. –2。
