风电闭锁接线图
煤矿风电瓦斯电闭锁电气原理

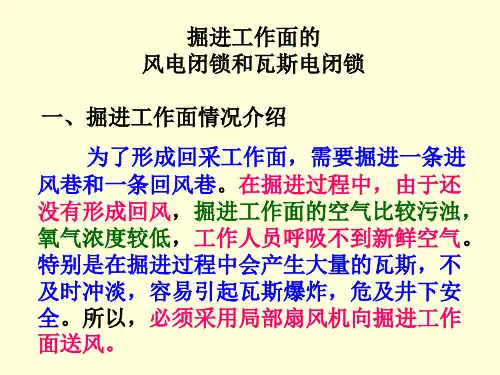

一、掘进工作面情况介绍
为了形成回采工作面，需要掘进一条进 风巷和一条回风巷。在掘进过程中，由于还 没有形成回风，掘进工作面的空气比较污浊， 氧气浓度较低，工作人员呼吸不到新鲜空气。 特别是在掘进过程中会产生大量的瓦斯，不 及时冲淡，容易引起瓦斯爆炸，危及井下安 全。所以，必须采用局部扇风机向掘进工作 面送风。
掘进工作面简图
煤
层
煤
层
局扇
大巷
掘进机械
二、掘进工作面对风电闭锁和瓦斯 电闭锁的要求
《煤矿安全规程》规定：在沼气喷出 区域、高沼气矿井、煤（岩）与沼气突出矿井 中，所有掘进工作面的局部扇风机都应采用三 专（专用变压器、专用开关、专用线路）供电， 保证局部扇风机可靠运转。 使用局部扇风机供 风的地点必须实行两闭锁（风电闭锁、瓦斯电 闭锁）设施。
的几个接线柱；
空
9
9
右侧的2、
9和空是掘
进面开关的
几个接线柱。 电
传
源
K1 K2
感
器
甲烷断电仪
四、实验步骤
在中小型煤矿，掘进工作面不使用 高压供电时，采用的是专用开关和专用线路， 而不采用专用变压器，但可以实现两闭锁。
这里使用两台QBZ—120型磁力起 动器和一台甲烷断电仪。其中一台磁力起动器 控制局部扇风机，另一台磁力起动器控制掘进 工作面电气设备，两台起动器的内部线路可不 作改动。甲烷断电仪中使用两对常开触点K1和 K2。
实验八 风电瓦斯电闭锁
日期
姓名
专
业
班级
组别
指
导教师
一、实验目的
了解掘进工作面对风电闭锁和瓦斯电 闭锁的要求；掌握风电闭锁和瓦斯电闭锁的电 控原理；会对实物进行接线和排除简单故障。
风电闭锁怎么接
风电闭锁怎么接？一、什么是“风电闭锁”“风电闭锁”：掘进工作面的局部通风机停止工作后，能够立即切断局部通风机供风的巷道中的一切电源，这种装置就叫“风电闭锁”，又叫“风电联锁”。
这里有两个需要注意的要点：1、构成风电闭锁的两大主体一是控制风机运转的风机开关。
一般选用型号为QBZ-2×80SF的双风机开关。
二是负责掘进工作面供电的开关。
一般选用KBZ-400/1140（660）型馈电（具体选用按照工作面用电负荷选，负荷较小时也可选用磁力起动器），它运行时须承担工作面所有负荷，它停止时须切断工作面所有电源。
风机开关和馈电开关构成了“风电闭锁”的两大主体。
2、闭锁关系风机开关闭锁馈电开关。
当主风机停电停止运转后，必须切断被闭锁馈电开关，且该馈电开关不能送电。
当主风机送电运转后，解除闭锁，此时被闭锁馈电可以起动。
所以，风机开关称为主动开关，馈电开关称为被动开关。
二、实例那，具体怎样实现的呢？请看图：注：1、风机开关接线最好是接在QBZ-2×80SF开关的主风机侧。
2、风机开关和馈电开关的风电闭锁端子会因开关厂家不同而不同，接线时可以查阅相关开关的说明书。
若是没有说明书也可以打开开关使用万用表查找接线端子。
三、说明1、接线图中所示的QBZ-2×80SF风机开关K10、K11端子，用电缆接到KBZ-400型馈电开关的接线排XT3的8、16端子（注意公共端子必须接）。
2、调试馈电开关的保护器“风电闭锁保护”可以设置成“闭动”、“开动”和“关闭”三种状态。
若“风电闭锁”功能设置为“开动”，则“风电闭锁输入开关量”打开后，馈电开关分闸闭锁；该“输入开关量”闭合后，“解锁延时”后解除闭锁，允许合闸。
若“风电闭锁”功能设置为“闭动”，则“风电闭锁输入开关量”闭合后，馈电开关分闸闭锁；该“输入开关量”打开后，“解锁延时”后解除闭锁，允许合闸。
若“风电闭锁”功能设置为“关闭”，则风电闭锁功能不起作用。
风电场二次系统接线图
（二）、重复动作的中央信号装置
ZC—23型冲击继电器的内部电路图
干簧继电器结构原理图
（三）、由ZC—23型冲击继电器组成的中央信号回路原理
重复动作原理：
1KS动作，相当8-16间加一脉冲， 则脉冲变流器二次侧感应出电 动势，使D1截止，K起励，则K 常开接点闭合，则K1起励， K1.1、K1.2、K1.3同时闭合， K1.2闭合使电铃PB发声，K1.3 闭合使KT起励，KT常开接点经 过一段时间延时后闭合，KM起 励，则KM常闭接点断开，K1V失 励，K1.1、K1.2、K1.3返回， PB消声；若紧接着2KS动作则相 当于又一脉冲作用，则变流器 二次侧又感应电动势，使使D1 截止，K起励，重复前述动作， 如此实现重复动作。
二次回路常用标准图形文字符号：
过电流继电器
延时闭合常开接点
常开按钮
常开接点（动合） 低电压继电器 常闭接点（动断）
延时断开常开接点 延时闭合常闭接点
常闭按钮 自动复归按钮
过电压继电器
延时断开常闭接点
电喇叭 信号灯 蜂鸣器
电铃
三、二次回路图的类型
原理图归展总开式式 安装图安屏装面接布线置图图端 屏保 控子 内护 制排 元屏 屏图 件安装图
学习要求：掌握二次接线定义，二次接线常用图形文字符 号，会读二次接线原理图及安装接线图。
风电场的二次系统接线图
一、二次回路定义 描述二次电路的图（二次设备及其相互间的连接电路）称为 二次电路图。图中各元器件和设备均采用国家统一规定的图形符 号和文字符号表达。
二、二次回路分类 按功能分：控制回路、信号回路、测量监察回路、继电保 护与自动装置回路、调节回路、同期回路、操作电源 按控制方式分：就地分散控制、集中控制、单元控制、综合 控制
风电闭锁接线图
甲烷风电闭锁现场设备接线图一、风机开关选用真空磁力启动开关QBＺ-200型1、风机开关控制电路需做以下改动1)原开关得1线与a点断开后，接到b点。
2)原开关得2线与ｂ点断开,C1得一端与ｂ点断开后接到2.3）原开关得２线与９线之间用导线联接。
2、真空磁力启动开关QＢＺ-200型控制回路原理见图1图13、改动后得真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。
图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、２之间。
2、风机启动时按下AＱ、Ｃ线圈经J触点，２、９连线成回路此时风机启动。
３、风机运行时C线圈经Ｃ1触点、2、9连线成回路，J触点无电流通过。
4、风机运行时甲烷达到3、％，J触点动作断开,但不影响风机运行。
5、当风机停止运行时C1触点断开,甲烷达到3、%时J触点动作断开,此时按下AQ风机开关不能启动。
三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-2０0型真空磁力开关为例。
2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。
在与被控开关得控制端２,9连接,见图3。
3、当风机开关停止时C2触点断开，被控开关断电。
甲烷达到1％时断电器触点J1断开,被控开关断电。
4、若被控开关控制端需闭合断电时，把C2取为常闭,J１取为常开,两触点为并联接法即可.不同被控开关可接到对应控制端子。
5、C2常闭即:风机开关停止时C２为闭合状态，风机开关运行时Ｃ2为断开状态得触点。
图3四、风机用双电源真空电磁力起动器QＢZ-2×80/660-SＦ型开关需做以下改动。
1、把原开关得AQ起动按钮常开触点一端,与2线断开。
2、把原开关得８线,在AＱ起动按钮常闭触点处断开,改接到ＡQ起动按钮常开触点一端。
控制电路改动即完成.３、原开关电路图见图4。
图4五、改动说明１、监控分站常闭触点Ｊ连接在风机开关接线室８、2线之间。
2、风机启动时按下AQ起动按钮,KＣ线圈电流经8线与J触点到2、９线成回路此时风机启动。
风电闭锁接线图
甲烷风电闭锁现场设备接线图1、 风机开关选用真空磁力启动开关QBZ-200型1、风机开关控制电路需做以下改动1）原开关的1线与a点断开后,接到b点。
2）原开关的2线与b点断开，C1的一端与b点断开后接到2。
3）原开关的2线与9线之间用导线联接。
2、真空磁力启动开关QBZ-200型控制回路原理见图1图13、改动后的真空磁力启动开关QBZ-200型，与监控分站关联控制接线图2。
图2二、改动说明1、监控分站常闭触点J连接到风机开关接线室1、2之间。
2、风机启动时按下AQ、C线圈经J触点，2、9连线成回路此时风机启动。
3、风机运行时C线圈经C1触点、2、9连线成回路，J触点无电流通过。
4、风机运行时甲烷达到3.%，J触点动作断开，但不影响风机运行。
5、当风机停止运行时C1触点断开，甲烷达到3.%时J触点动作断开，此时按下AQ风机开关不能启动。
三、被控开关与甲烷风电闭锁关联接线说明1、被控开关以QBZ-200型真空磁力开关为例。
2、用风机开关原有常开触点C2通过8端子，与甲烷闭锁断电器常闭触点J1串联后。
在与被控开关的控制端2，9连接，见图3。
3、当风机开关停止时C2触点断开，被控开关断电。
甲烷达到1%时断电器触点J1断开，被控开关断电。
4、若被控开关控制端需闭合断电时，把C2取为常闭，J1取为常开，两触点为并联接法即可。
不同被控开关可接到对应控制端子。
5、C2常闭即：风机开关停止时C2为闭合状态，风机开关运行时C2为断开状态的触点。
图34、 风机用双电源真空电磁力起动器QBZ-2×80/660-SF型开关需做以下改动。
1、把原开关的AQ起动按钮常开触点一端，与2线断开。
2、把原开关的8线，在AQ起动按钮常闭触点处断开，改接到AQ起动按钮常开触点一端。
控制电路改动即完成。
3、原开关电路图见图4。
图4五、改动说明1、监控分站常闭触点J连接在风机开关接线室8、2线之间。
2、风机启动时按下AQ起动按钮，KC线圈电流经8线和J触点到2、9线成回路此时风机启动。
多风机供风掘进工作面“两闭锁”线路接法
编订：__________________审核：__________________单位：__________________多风机供风掘进工作面“两闭锁”线路接法Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2366-50 多风机供风掘进工作面“两闭锁”线路接法使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
在煤矿生产中，随着开采深度的不断延伸，瓦斯涌出量将不断增大，同时随着掘进机械化程度的不断提高，大断面长距离掘进也越来越多。
为了保证高瓦斯突出煤层掘进中工作面的供风风量及通风状态的稳定性，避免瓦斯超限和减少瓦斯积聚，现场通常采用2台同等功率的局部通风机（以下简称为“风机”，）1台使用1台备用，单路风筒供风；或采用4台同等功率的风机，2台使用2台备用，双路风筒同时供风。
因此，掘进工作面形成了多风机交互运行的供风局面。
1多风机供风工作面电源实现“风电闭锁”和“瓦斯闭锁”在多风机供负的掘进中，对掘进工作面动力电电源实现“风电闭锁”和“瓦斯闭锁”（以下简称为“两闭锁”）线路联接逻辑关系比较复杂，给现场接线操作带来了一定困难。
下面介绍几种在多风机供风条件下两闭锁线路联接方法。
1.1 单路风筒供风条件掘进工作面（1）如图1所示，使用2台单风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3（a）。
风电甲烷闭锁装置说明
安装、使用产品前请仔细阅读产品使用说明！执行标准号：Q/FZG2010-2008KHJ-F型煤矿用风电、甲烷闭锁装置使用说明周寨煤业有限责任公司目录一、概述 (2)二、工作原理 (3)三、技术参数 (3)四、控制功能 (5)五、显示功能 (6)六、使用安装 (6)七、试验运行 (8)八、断电仪用法 (10)九、维护与修理 (10)十、故障与排除 (11)十一使用注意事项 (11)十二随机文件及备、附件 (12)十三附录 13一．概述KHJ-F型煤矿用风电甲烷闭锁装置(下简称装置)，是根据现行《煤矿用风电甲烷闭锁装置通用技术条件》（MT631-96）、《煤矿用固定式甲烷断电仪通用技术条件》（AQ6208-2007）、《爆炸性气体环境用电气设备》（GB3836-2000）、新版《煤矿安全规程》（2001年版）以及MT209-90、MT281-94、MT443-95等相关的煤炭行业标准设计的。
它是适用于煤矿井下掘进工作面的一种安全监控设备，它是根据掘进工作面与其相关巷道内的甲烷浓度，局部通风机的开停状态，风量大小，实现对局部通风机及关联巷道内相应的电器设备的可靠起动、断电闭锁以及解锁复电的控制。
可实现监视区域内甲烷浓度跟踪显示、报警，并对被控电器设备进行闭锁和解锁控制。
内部设有一组容量为2Ah的可充电电池组，保证交流供电电源掉电时，自动投入到电池组的工作，使主机及其配接的传感器能够不间断连续工作。
KHJ-F型煤矿用风电甲烷闭锁装置是由KHJ-F型煤矿用风电甲烷闭锁装置主机（以下简称主机）一台、CJC4 型煤矿用低浓度甲烷传感器及GJC4/100(B)智能型高低浓度甲烷传感器（以下简称传感器）三台（分别为T1、T2、T3）、KG5009风筒风量开关、KXB1矿用本质安全型声光报警器、GKT5L型开停传感器组成。
产品执行标准和型号说明型号含义：装置在掘进工作面的布置示意图如图1图1二主要技术指标主机的基本参数1 主机防爆型式：矿用隔爆兼本安型；主机防爆标志：Exd[ib]I2、主机基本容量3路模拟量输入、2路开关量输入、4路控制开关量输出接口。
风电场二次系统接线图
3. 端 子 排 图：表示屏端子
排与屏内二次设 备及屏外电缆间 的连接关系。
.
4 常 用 端 子
(a) 一般端子；(b)连接端子；(c)试验端子；(d)试验连接端子；(e)特 殊端子；(f)终端端子；(g)端子板
5.设置端子排条件
2） 二次回路编号原则
二次回路常采用回路编号法、相对编号法两种。 回路编号法：按“等电位”原则标注，在电气回路中相同 电位的回路采用同一编号。如跳闸回路的7、分闸回路的37， 电流回路的A411等。这一编号方法便于读图时了解回路的作 用，在原理图中运用最多。 相对编号法：按接线对侧的设备名称编号，如TWJ-1为位 置继电器的1脚，I3-7为第一安装单元第三个元件的7脚。这 种编号法便于查找该连线的趋向，常用于安装图中。 回路编号用3位或3位以下数字组成，需要标明回路的相别 或某些主要特征时，可在数字标号的前面（或后面）增注文 字符号。如1、37a、A630等。
原则：电路原理图中所有的元件和设备均处在无电、无外力作用的状态和 位置，如继电器和接触器在无电压状态，断路器、隔离开关在断开位置。
(一）原理图
1．归总式
所有二次及与二次有关的一次均画在一起。
2．展开式
1） 按顺序排列
相序从：A
B
C
N；
回路从：交流电流回路
交流电压回路
直流回路
（正极
负极）
信号回路
其它回路。
（二）安装图（便运行、调试、检修）
1.屏面布置图（位置图） 表示二次设备在屏面（及屏后、屏顶）的安装位置，一
般按实际尺寸的一定比例绘制。 标准屏：高2360 mm 深550mm 宽600或800mm
风电闭锁及实用电路
风电闭锁及实用电路兖矿集团兴隆矿王日全内容摘要：正确的使用好风电闭锁，搞好局部通风管理是预防瓦斯事故的有效措施。
该技术应用能实现普掘迎头风电闭锁、综掘迎头风电闭锁、多瓦斯地区双电源双风机自动切换与风电闭琐。
风电闭锁是指煤矿井下独头、盲巷使用局布通风机通风的供电系统，当局部通风机停止工作时能立即切断该巷道的一切电源，并且在局部通风机未开动前也不能接通该巷道的一切电源。
煤矿生产具有四大自然灾害，瓦斯、顶板、煤尘、水，瓦斯是煤矿生产中危害性最大的自然灾害隐患，在独头盲巷作业环境中，局部通风不好或者终止通风及易产生瓦斯积聚，当瓦斯浓度达到爆炸浓度时，遇到引爆火源就会发生瓦斯爆炸事故，瓦斯爆炸事故的发生将给煤矿职工的人身安全带来威胁，给国家的财产和资源造成重大损失，严重时将给矿井以毁灭性的破坏。
正确的使用好风电闭锁，搞好局部通风管理是预防瓦斯事故的有效措施。
一、普掘迎头风电闭锁的实现普掘迎头，装机容量较小，一般不超过100千瓦，迎头配电点电源开关选用QC83—120/225型开关可满足用户负荷要求，风车选用QC83-80开关，风电闭锁即为80与120开关闭锁，如图一。
接线要求：120开关9号线不接地，接到80开关的13号线，120开关2号线不能接地，保证自身不能启动，处于远控状态。
原理：80开关不启动，风车不运行，120开关因串于80开关的13号线而不能启动；80开关启动后，风车正常运行，80开关的辅助C2接点闭合，120开关可以启动，向迎头供电。
80开关断电后其辅助接点C2断开，断开了120开关的控制回路，120开关自动断电，终止向迎头供电。
二、综掘迎头风电闭锁的实现综掘迎头，装机容量大，配电点选用QC83-120开关不能满足负荷要求，需选用DW-350馈电开关直接向迎头供电，风电闭锁必须锁住DW-350开关，而80与DW-350开关不能直接实现闭锁。
实现该闭锁的方法如图二。
接线：将DW-350开关负荷两相引接到启动器（QC83-30）电源侧，启动器的另一个触头串入馈点开关的脱扣线圈动作回路，在该风车供风的风带上用卡子固定一个停止按扭FTA，该按扭常闭接点串入启动器的控制回路，启动器的2号线不接地，处于点控状态。
煤矿风电瓦斯电闭锁电气原理PPT课件
再见
18
2019/12/30
19
对风电闭锁和瓦斯电闭锁的要求如下：
3
1.局部扇风机启动，等掘进工作面风量符合 要求后，才可向供风区域的电器设备送电。
2.停开掘进工作面的电器设备不影响局扇的 正常运转。
3.局部扇风机停止运转时，应立即切断掘进 工作面中电器设备的电源。
4.正常工作中，当掘进工作面的瓦斯浓度超 限时（1.5%），应切断工作面的电器设备的电 源，而局部扇风机仍应正常运转。
面送风。
1
掘进工作面简图
煤层
煤层
局扇
大巷
掘进机械
2
二、掘进工作面对风电闭锁和瓦斯电闭 锁的要求
《煤矿安全规程》规定：在沼气喷出区域、 高沼气矿井、煤（岩）与沼气突出矿井中，所 有掘进工作面的局部扇风机都应采用三专（专 用变压器、专用开关、专用线路）供电，保证 局部扇风机可靠运转。 使用局部扇风机供风的 地点必须实行两闭锁（风电闭锁、瓦斯电闭锁） 设施。
掘进面开关
电
源
K1 K2
甲烷断电仪
传 感 器
13
电控原理简图
左侧的2、
9、13和PE
2
是局扇开关 PE
13
的几个接线柱；
右侧的2、 9 9和空是掘 进面开关的
几个接线柱。 电 源
K1 K2
甲烷断电仪
2
空 9
传 感 器
14
四、实验步骤 在中小型煤矿，掘进工作面不使用高压供 电时，采用的是专用开关和专用线路，而不采 用专用变压器，但可以实现两闭锁。 这里使用两台QBZ—120型磁力起动器 和一台甲烷断电仪。其中一台磁力起动器控制 局部扇风机，另一台磁力起动器控制掘进工作 面电气设备，两台起动器的内部线路可不作改 动。甲烷断电仪中使用两对常开触点K1和K2。
多风机供风掘进工作面“两闭锁”线路接法(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改多风机供风掘进工作面“两闭锁”线路接法(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes多风机供风掘进工作面“两闭锁”线路接法(标准版)在煤矿生产中，随着开采深度的不断延伸，瓦斯涌出量将不断增大，同时随着掘进机械化程度的不断提高，大断面长距离掘进也越来越多。
为了保证高瓦斯突出煤层掘进中工作面的供风风量及通风状态的稳定性，避免瓦斯超限和减少瓦斯积聚，现场通常采用2台同等功率的局部通风机（以下简称为“风机”，）1台使用1台备用，单路风筒供风；或采用4台同等功率的风机，2台使用2台备用，双路风筒同时供风。
因此，掘进工作面形成了多风机交互运行的供风局面。
1多风机供风工作面电源实现“风电闭锁”和“瓦斯闭锁”在多风机供负的掘进中，对掘进工作面动力电电源实现“风电闭锁”和“瓦斯闭锁”（以下简称为“两闭锁”）线路联接逻辑关系比较复杂，给现场接线操作带来了一定困难。
下面介绍几种在多风机供风条件下两闭锁线路联接方法。
1.1单路风筒供风条件掘进工作面（1）如图1所示，使用2台单风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3（a）。
（1）如果图1中的风机，作用的是2台对旋式风机，1台使用1台备用，对掘进工作面动力电电源开关，实现两闭锁，其线路联接的逻辑关系见图3（b）。
图1使用2台风机单路风简供风掘进工作面1.2双路风筒供风条件掘进工作面（1）如图2所示，使用4台单风机，2台作用2台备用，对掘进工作面动力电电源开关，实现两闭锁线路联接的逻辑关系见图3(c)。
煤矿风电瓦斯电闭锁电气原理ppt课件
如果局扇开关断电，停止供风，则掘进开关就会 断电；如果甲烷超限，K1和K2断开，掘进开关也会断 电。
整理版课件
14
五、心得与总结
1.总结：送风送电，停风停电，就 叫风电闭锁；瓦斯超限，停止供电， 就叫瓦斯电闭锁；要实现两闭锁，必 须把局扇的QV3和甲烷断电仪的K2串 联在掘进开关的控制回路中。
对风电闭锁和瓦斯电闭锁的要求如下：
整理版课件
3
1.局部扇风机启动，等掘进工作面风量符合 要求后，才可向供风区域的电器设备送电。
2.停开掘进工作面的电器设备不影响局扇的 正常运转。
3.局部扇风机停止运转时，应立即切断掘进 工作面中电器设备的电源。
4.正常工作中，当掘进工作面的瓦斯浓度超 限时（1.5%），应切断工作面的电器设备的电 源，而局部扇风机仍应正常运转。
整理版课件
4
实验八 风电瓦斯电闭锁
日期 姓名
专业
班级 组别
指导教师
一、实验目的
了解掘进工作面对风电闭锁和瓦斯电闭锁 的要求；掌握风电闭锁和瓦斯电闭锁的电控原 理；会对实物进行接线和排除简单故障。
二、实验用品
磁力启动器两台，三相自耦调压器一台，
电动机两台，甲烷断电仪一台，甲烷传感器两
只，干式变压器一台，工具一套，导线若干。
2.心得体会自己写。
整理版课件
15
再见
整理版课件
16
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
9
9
电动机
掘进面开关
电
甲烷风电闭锁接线方法及控制逻辑
甲烷风电闭锁接线方法及控制逻辑KJ101N-F2分站的A、B任意一组可同时监测两台风机的开停状态和一条风筒的风量状态，同时可闭锁控制两台风机，KJ101N-F2分站自身带声报警功能。
1）KJ101N-F2型矿用监控分站作为甲烷风电闭锁装置组成① KJ101N-F2型矿用监控分站（1台）② KJ101N-GD型继电器箱或KDG3/36矿用隔爆兼本安型断电器（2台）③ KJ101－45B型甲烷传感器或GJC4型甲烷传感器（2-3台）④ KGT8型开停传感器（2台）⑤风筒风量传感器（1套）2）KJ101N-F2型矿用监控分站作为甲烷风电闭锁装置时模拟、开关量输入端口及控制输出端口定义①模拟量输入口模拟量输入口1（T1）----掘进工作面或掘进工作面回风流中的甲烷传感器；模拟量输入口2（T2）----工作面回风流与全风压风流混合处的甲烷传感器；模拟量输入口3（T3）----串联通风工作面入风流或工作面中段的甲烷传感器；②开关量输入口开关量输入口1（K1）----继电器箱1 (J1)馈电传感器；开关量输入口2（K2）----继电器箱2 (J2)馈电传感器；开关量输入口3（K3）----检测局扇1工作状态的机电设备开停传感器；开关量输入口3（K4）----检测局扇2工作状态的机电设备开停传感器；模拟量输入口4（T4）----用作开关量（K5）输入，接风筒风量开关；③控制输出口编码控制输出口----继电器箱1 (J1)、继电器箱2(J2)继电器箱1可控硅接点（J1）----控制掘进工作面及掘进工作面回风巷道内的动力电源，受T1、T2、T3控制；继电器箱2可控硅接点（J2）----控制总动力电源，受K3、K4、K5控制；控制条件：=(K3 .OR. K4).AND.K5内断电输出口机械接点1（N1）----局部通风机1闭锁，与局部通风机控制开关的启动按钮串联；内断电输出口机械接点2（N2）----局部通风机2闭锁，与局部通风机控制开关的启动按钮串联；3）接线方法及设置①连接方式如下图：② KJ101N-F2型矿用监控分站设置在正式投入使用前将KJ101N-F2型矿用监控分站设置为“三模五开”的甲烷风电闭锁工作模式；●T1断电值设置为1.5%断电，1.0%复电，报警值1.5%，可修改并作为自动解锁限值；●T2断电值设置为1.0%断电，1.0%复电，报警值1.5%，可修改并作为自动解锁限值；●T3断电值设置为0.5%断电，0.5%复电，报警值0.5%，可修改；●N1受控范围全部有效，正逻辑控制（1）●N2受控范围全部有效，正逻辑控制（1）③继电器箱受控传感器关联设置●继电器箱1（J1）拨码设置为111011，根据T1、T2、T3采集的数据进行控制，常闭模式；●继电器箱2（J2）拨码设置为000111，根据K3、K4、K5采集的数据进行控制，常闭模式；控制条件：=(K3 .OR. K4).AND.K5上述逻辑式解读为：当两台风机均停止或风筒风量为无风时起控断电，当任一风机工作且风筒风量有风时复电。
煤矿风电瓦斯电闭锁电气原理 PPT课件
1.局部扇风机启动，等掘进工作面风量符合 要求后，才可向供风区域的电器设备送电。
2.停开掘进工作面的电器设备不影响局扇的 正常运转。
3.局部扇风机停止运转时，应立即切断掘进 工作面中电器设备的电源。
4.正常工作中，当掘进工作面的瓦斯浓度超 限时（1.5%），应切断工作面的电器设备的电 源，而局部扇风机仍应正常运转。
再见
实验八 风电瓦斯电闭锁
日期 姓名
专业
班级 组别
指导教师
一、实验目的
了解掘进工作面对风电闭锁和瓦斯电闭锁 的要求；掌握风电闭锁和瓦斯电闭锁的电控原 理；会对实物进行接线和排除简单故障。
二、实验用品
磁力启动器两台，三相自耦调压器一台， 电动机两台，甲烷断电仪一台，甲烷传感器两 只，干式变压器一台，工具一套，导线若干。
Q器 的 内部结构
磁力起动器 的 接线盒
甲烷断电仪 的 外形图
甲烷传感器 (俗称探头)
课间休息十分钟
三、 电控原理图
L1
L2
L3
2
PE
2
QV3
13
空
电动机 局扇开关
9
9
电动机
掘进面开关
电
传
源
K1 K2
感
器
甲烷断电仪
电控原理简图
接线方法如下：首先将局扇开关的2和9连接起来； 再将局扇开关的13和掘进开关的空接线柱连接起来， 局扇开关的地PE和掘进开关的2号接线柱连接起来； 掘进开关的9号接线柱接在甲烷断电仪的一对常开触 点K1上；最后将掘进开关的空接线柱与甲烷断电仪的 一对常开触点K2连接起来。
这样，当甲烷断电仪接上电源,K1和K2闭合，以 及局扇开关合闸，QV3闭合后，才能接通掘进开关的 控制回路，掘进开关才能送电。
