自动控制原理考试复习题整理1.开环、闭环系统的最主要区别是（）。
A．反馈 B．输入信号C．被控对象 D．干扰参考答案：A2.下图所示系统属于（）。
A．恒值控制系统 B．开环系统C．程序控制系统 D．随动系统参考答案：D3.系统采用负反馈形式连接后，则 ( )。
A．一定能使闭环系统稳定B．系统动态性能一定会提高C．一定能使干扰引起的误差逐渐减小，最后完全消除D．需要调整系统的结构参数，才能改善系统性能参考答案：D4.直接对对象进行操作的元件称为（）。
A．比较元件 B．给定元件C．执行元件 D．放大元件参考答案：C5.如果被调量随着给定量的变化而变化，这种控制系统叫（）。
A.恒值调节系统B.随动系统C.连续控制系统D.数字控制系统参考答案：B6.随动系统对（）要求较高。
A.快速性B.稳定性C.准确性D.振荡次数参考答案：A7.主要用于产生输入信号的元件称为（）A.比较元件B.给定元件C.反馈元件D.放大元件参考答案：B8.自动控制系统的主要特征是（）。
A．在结构上具有反馈装置并按负反馈组成系统，以求得偏差信号B．由偏差产生控制作用以便纠正偏差C．控制的目的是减少或消除偏差D．系统开环参考答案：ABC9.自动控制系统按输入信号特征可分为（）。
A．恒值控制系统 B．程序控制系统C．线性系统 D．随动系统参考答案：ABD10.自动控制系统按描述元件的动态方程分（）。
A．随动系统 B．恒值控制系统C．线性系统 D．非线性系统参考答案：CD11.自动控制系统的基本要求（）。
A．稳定性 B．快速性C．准确性 D．安全性参考答案：ABC12.人工控制与自动控制系统最大的区别在于控制过程中是否有人参与。
（）参考答案：√第二章控制系统的教学模型1.下图所示电路的微分方程是（）。
A．B．C．D．参考答案：A2.下图所示电路的传递函数是（）。
A．B．C．D．参考答案：A3.关于传递函数，错误的说法是（）。
A 传递函数只适用于线性定常系统；B 传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响；C 传递函数一般是为复变量s的真分式；D 闭环传递函数的极点决定了系统的稳定性。
自动控制原理试题及答案
自动控制原理试题及答案一、单项选择题（每题2分，共20分）1. 自动控制系统中，开环系统与闭环系统的主要区别在于（）。
A. 是否有反馈B. 控制器的类型C. 系统是否稳定D. 系统的响应速度答案：A2. 在控制系统中，若系统输出与期望输出之间存在偏差，则该系统（）。
A. 是闭环系统B. 是开环系统C. 没有反馈D. 是线性系统答案：B3. 下列哪个是控制系统的稳定性条件？（）A. 所有闭环极点都位于复平面的左半部分B. 所有开环极点都位于复平面的左半部分C. 所有闭环极点都位于复平面的右半部分D. 所有开环极点都位于复平面的右半部分答案：A4. PID控制器中的“P”代表（）。
A. 比例B. 积分C. 微分D. 前馈答案：A5. 在控制系统中，超调量通常用来衡量（）。
A. 系统的稳定性B. 系统的快速性C. 系统的准确性D. 系统的鲁棒性答案：C6. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则闭环传递函数T(s)是（）。
A. G(s)H(s)B. G(s)H(s)/[1+G(s)H(s)]C. 1/[1+G(s)H(s)]D. 1/G(s)H(s)答案：B7. 根轨迹法是一种用于（）的方法。
A. 系统稳定性分析B. 系统性能分析C. 系统设计D. 系统故障诊断答案：B8. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的零点是（）。
A. G(s)的零点B. H(s)的零点C. G(s)和H(s)的零点D. G(s)和H(s)的极点答案：A9. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则T(s)的极点是（）。
A. G(s)的零点B. H(s)的零点C. 1+G(s)H(s)的零点D. G(s)和H(s)的极点答案：C10. 一个系统如果其开环传递函数为G(s)H(s)，闭环传递函数为T(s)，则系统的稳态误差与（）有关。
自动控制原理试题及答案
自动控制原理试题及答案【简介】自动控制原理是电子信息工程专业中的一门基础课程，主要涉及控制系统的基本概念、数学模型、传递函数、稳定性分析、根轨迹、频率响应等内容。
本文针对自动控制原理的试题及答案进行了整理和解答，共计1500字。
【第一部分：选择题】1. 控制系统的基本组成部分是（）。
A. 感受器B. 控制器C. 执行器D. 以上选项都正确答案：D2. 传递函数的定义是（）。
A. Y(s)/X(s)B. X(s)/Y(s)C. X(t)/Y(t)D. Y(t)/X(t)答案：A3. 控制系统的稳定性分析常使用（）方法。
A. 根轨迹B. 频率响应C. 传递函数D. 线性回归答案：A【第二部分：填空题】4. __________是控制系统的核心部分，是控制器。
答案：比例控制器、积分控制器、微分控制器或PID控制器5. 在频率域中，传递函数的模为__________，相位角为__________。
答案：增益，相位【第三部分：解答题】6. 简述控制系统的开环和闭环控制的原理及区别。
解答：开环控制是指控制器的输出信号不受反馈信号的影响，仅仅由输入信号决定，因此开环控制系统是非自动调节的。
闭环控制是指控制器的输出信号受到反馈信号的调节，通过与预期输出进行比较，使输出信号逐渐接近预期输出，即使系统发生干扰也能够进行修正。
开环控制适用于要求不高、易实现的系统，闭环控制则更适用于要求较高、对系统稳定性和精度要求较高的系统。
7. 根据控制系统的传递函数D(s)与输入信号X(s)之间的关系，推导出控制系统的输出信号Y(s)与输入信号X(s)之间的关系。
解答：根据传递函数的定义，传递函数D(s)表示系统输出信号与输入信号之间的关系，即D(s) = Y(s)/X(s)。
将Y(s)独立解出，则Y(s) =D(s) * X(s)。
因此，控制系统的输出信号Y(s)与输入信号X(s)的关系为Y(s) = D(s) * X(s)。
【第四部分：编程题】8. 使用MATLAB编程，求解以下控制系统的根轨迹，并分析系统的稳定性。
(完整版)自动控制原理试题答案
∑∆∆=i i i s s Q s H )()(1)(zidpngkongzhi1 闭环系统（或反馈系统）的特征：采用负反馈，系统的被控变量对控制作用有直接影响，即被控变量对自己有控制作用 。
2 典型闭环系统的功能框图。
自动控制 在没有人直接参与的情况下，通过控制器使被控对象或过程按照预定的规律运行。
自动控制系统 由控制器和被控对象组成，能够实现自动控制任务的系统。
被控制量 在控制系统中．按规定的任务需要加以控制的物理量。
控制量 作为被控制量的控制指令而加给系统的输入星．也称控制输入。
扰动量 干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
反馈 通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
负反馈 反馈信号与输人信号相减，其差为偏差信号。
负反馈控制原理 检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
开环控制系统 系统的输入和输出之间不存在反馈回路，输出量对系统的控制作用没有影响，这样的系统称为开环控制系统。
开环控制又分为无扰动补偿和有扰动补偿两种。
闭环控制系统 凡是系统输出端与输入端存在反馈回路，即输出量对控制作用有直接影响的系统，叫作闭环控制系统。
自动控制原理课程中所讨论的主要是闭环负反馈控制系统。
复合控制系统 复合控制系统是一种将开环控制和闭环控制结合在一起的控制系统。
它在闭环控制的基础上，用开环方式提供一个控制输入信号或扰动输入信号的顺馈通道，用以提高系统的精度。
自动控制系统组成 闭环负反馈控制系统的典型结构如图1．2所示。
组成一个自动控制系统通常包括以下基本元件 ．给定元件 给出与被控制量希望位相对应的控制输入信号(给定信号)，这个控制输入信号的量纲要与主反馈信号的量纲相同。
给定元件通常不在闭环回路中。
2．测量元件 测量元件也叫传感器，用于测量被控制量，产生与被控制量有一定函数关系的信号。
(完整)自动控制原理复习题20套答案
自动控制原理试卷1答案一．填空 1． 微分方程、传递函数、频率特性、结构图。
2． 闭环极点都位于S 平面左侧;系统的特性方程的根都在Z 平面上以原点为圆心的单位圆内.3． 5.02+S ;0；8。
4． 4，Ⅱ；62.5.5． 110100+S ；10。
6． P-I;利用G(s ）的负斜率使ωC 减小，改善静态性能。
7． 将连续信号变为离散信号;0。
二．（14分） 解：（1）（2）C （Z)=)()(1)()(1232321Z H Z H G G Z G G Z RG •+•三．（20分）解：（1）F （s)=[]T s st f 111)(+-=（2)F （s ）=525125151)5(122++-=+s s ss s（3）G 1（s ）=s s s s s s s s s s 321030)2(10)2(3101)2(102+=++=+⨯++G 2(s ）=ss s a s )32(10)(2+⨯+sa s s a s s s s a s a s s R s C 1010321010)32(10)(10)()()(232++++=++⨯+⨯+=∴ a s s s s A 101032)(23+++=∴ 要使系统稳定，则必须满足{{032010101032><>>⨯⇒a a a a320<<∴a （两内项系数乘积>两外项系数乘积）521634432125152125143321521251243213211352126346321251132122111)1()()(1001)()(G G G G G G G G G G G G G G G G G G G G G G G G s R s C G G G G G G G G P G G G P L G G G L G G G G G G G G G G L L L L P P s R s C +-+++++++=∴+++=∆==∆==∑=∑+---=∑∑-∑+∑-=∆∆∆+∆= t e t s F 5125125151)]([f(t)--+-== (1分) (1分) (1分) (1分) (1分) (1分) (1分) (1分) (1分)(1分)(4分) (4分)(3分) (3分)(3分)(1分)(2分) (1分)(1分) (2分)（每空1分。
自动控制原理 试卷 全大题 完整答案..

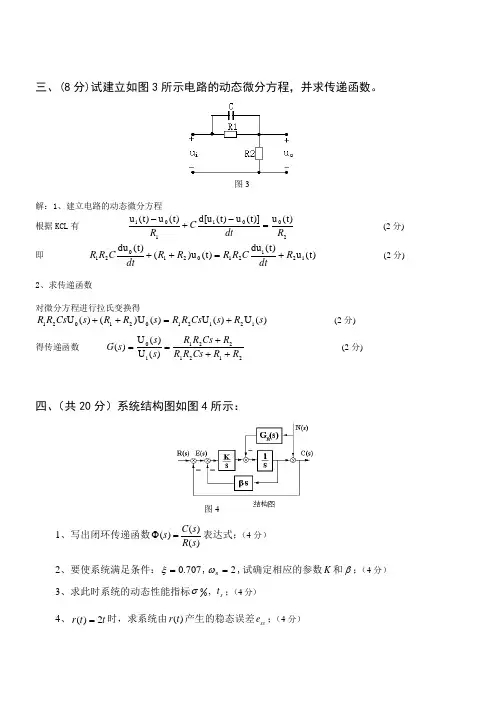

三、(8分)试建立如图3所示电路的动态微分方程，并求传递函数。
图3解：1、建立电路的动态微分方程 根据KCL 有 200i 10i )t (u )]t (u )t (d[u )t (u )t (u R dt C R =-+- (2分)即 )t (u )t (du )t (u )()t (du i 2i 21021021R dtC R R R R dt CR R +=++ (2分)2、求传递函数对微分方程进行拉氏变换得)(U )(U )(U )()(U i 2i 21021021s R s Cs R R s R R s Cs R R +=++ (2分)得传递函数 2121221i 0)(U )(U )(R R Cs R R R Cs R R s s s G +++==(2分)四、（共20分）系统结构图如图4所示：1、写出闭环传递函数()()()C s s R s Φ=表达式；（4分） 2、要使系统满足条件：707.0=ξ,2=n ω,试确定相应的参数K 和β；（4分） 3、求此时系统的动态性能指标s t ,00σ；（4分）4、t t r 2)(=时，求系统由()r t 产生的稳态误差ss e ；（4分）图45、确定)(s G n ，使干扰)(t n 对系统输出)(t c 无影响。
（4分）解：1、（4分） 22222221)()()(n n n s s K s K s K sK s K s Ks R s C s ωξωωββ++=++=++==Φ 2、（4分） ⎩⎨⎧=====2224222n n K K ξωβω ⎩⎨⎧==707.04βK3、（4分） 0010032.42==--ξξπσe83.2244===ns t ξω4、（4分） )1(1)(1)(2+=+=+=s s K s s K sK s K s G βββ ⎩⎨⎧==11v K K β414.12===βKss K Ae 5、（4分）令：0)()(11)()()(＝s s G ss K s N s C s n n ∆-⎪⎭⎫ ⎝⎛+==Φβ 得：βK s s G n +=)(五、(共15分)已知某单位反馈系统的开环传递函数为2()(3)rK G s s s =+:1、绘制该系统以根轨迹增益K r 为变量的根轨迹（求出：渐近线、分离点、与虚轴的交点等）；（8分）2、确定使系统满足10<<ξ的开环增益K 解；1、绘制根轨迹 （8分）(1)系统有有3个开环极点（起点）：0、-3、-3(2)(2)实轴上的轨迹：（-∞，-3）及（-3，0）； （1分）(3) 3条渐近线： ⎪⎩⎪⎨⎧︒︒±-=--=180,602333a σ （2分） (4) 分离点： 0321=++d d 得： 1-=d （2分）432=+⋅=d d K r (5)与虚轴交点：096)(23=+++=r K s s s s D[][]⎩⎨⎧=+-==+-=06)(Re 09)(Im 23r K j D j D ωωωωω ⎩⎨⎧==543r K ω （2分） 绘制根轨迹如右图所示。
自动控制原理试卷及答案
自动控制原理试题及答案一、填空题（每空 1 分,共15分）1、反馈控制又称偏差控制,其控制作用是通过与反馈量的差值进行的.2、复合控制有两种基本形式：即按的前馈复合控制和按的前馈复合控制.3、两个传递函数分别为G 1（s)与G 2（s ）的环节，以并联方式连接,其等效传递函数为()G s ，则G （s ）为（用G 1(s)与G 2(s ）表示)。
4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω， 阻尼比=ξ,该系统的特征方程为，该系统的单位阶跃响应曲线为。
5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+, 则该系统的传递函数G(s ）为.6、根轨迹起始于，终止于.7、设某最小相位系统的相频特性为101()()90()tg tg T ϕωτωω--=--，则该系统的开环传递函数为.8、PI 控制器的输入－输出关系的时域表达式是，其相应的传递函数为,由于积分环节的引入，可以改善系统的性能. 二、选择题(每题 2 分，共20分）1、采用负反馈形式连接后，则 （ ）A 、一定能使闭环系统稳定；B 、系统动态性能一定会提高；C 、一定能使干扰引起的误差逐渐减小，最后完全消除;D 、需要调整系统的结构参数，才能改善系统性能.2、下列哪种措施对提高系统的稳定性没有效果 （ ).A 、增加开环极点；B 、在积分环节外加单位负反馈;C 、增加开环零点；D 、引入串联超前校正装置。
3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 （ ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升; C 、临界稳定； D 、右半平面闭环极点数2=Z 。
4、系统在2)(t t r =作用下的稳态误差∞=ss e ,说明 （ )A 、 型别2<v ；B 、系统不稳定；C 、 输入幅值过大;D 、闭环传递函数中有一个积分环节。
5、对于以下情况应绘制0°根轨迹的是（ ）A 、主反馈口符号为“-" ；B 、除外的其他参数变化时；C 、非单位反馈系统；D 、根轨迹方程(标准形式）为1)()(+=s H s G 。
(完整word版)自动控制原理试卷包含答案
自动控制原理试卷一． 是非题（5分）：（1）系统的稳态误差有系统的开环放大倍数k 和类型决定的（ ）；（2）系统的频率特性是系统输入为正弦信号时的输出（ ）；（3）开环传递函数为)0(2>k s k 的单位负反馈系统能跟深速度输入信号（ ）；（4）传递函数中的是有量纲的，其单位为 （ ）；(5)闭环系统的极点均为稳定的实极点，则阶跃响应是无 调的（ ）；二． 是非题（5分）：（1）为了使系统的过度过程比较平稳要求系统的相角裕量大于零（ ）；（2）Bode 图的横坐标是按角频率均匀分度的，按其对数值标产生的（ ）；（3）对于最小相位系统，根据对数幅频特性就能画出相频特性（ ）；（4）单位闭环负反馈系统的开环传递函数为)()()(s D s N s G =，劳斯稳定判据是根据)(s D 的系数判闭环 系统的稳定性（ ）；奈奎斯特稳定判据是根据)(s G 的幅相频率特性曲线判闭环系统的稳定性 （ ）。
三． 填空计算题（15分）：（1）如图所示：RC 网络，其输出)(t u c 与输入)(t u r 的微分方程描述为 ，假定在零初始条件下，系统的传递函数)(s φ= ，该系统在)(1)(t t u r =作用时，有)(t u c = 。
(2)系统结构如图，该系统是 反馈系统，是 阶系统，是 型系统，若要使系统的放大系数为1，调节时间为0.1秒（取%σ的误差带），0k 应为 ，t k 应为 。
（3）如果单位负反馈系统的开环传递函数是))(()()(b s a s c s k s G +++=，该系统是 阶系统，是 型系统，该系统的稳态位置误差系数为 ，稳态速度误差系数为 ，稳态加速度误差系数为速度误差系数为 。
四． 是非简答题（5分）：（1）已知某系统的开环传递函数在右半s 平面的极点数为，试叙述Nyquist 稳定判据的结论。
（2）试叙述系统稳定的充分必要条件。
（3）系统的稳定性不仅与系统结构有关，而且与输入信号有关，该结论是否正确。
自动控制原理及其应用试卷与答案
自动控制原理试卷与答案《自动控制原理》考试试卷班级 姓名 学号一、填空题（每空1分，共10分）1、 既有前向通路又有反馈通路的控制方式称为________________控制。
2、 自动控制系统按照给定量的变化规律不同分为________________控制系统、随动控制系统和程序控制系统。
3、 对控制系统的要求是________、准、快。
4、 表征被控对象运行情况且需要控制的物理量称为____________。
5、 根轨迹是指_____________系统特征方程式的根在s 平面上变化的轨迹。
6、 线性系统稳定的充分必要条件是闭环传递函数的极点均严格位于s______________半平面。
7、 离散系统闭环传递函数为，则该系统稳定的充分必要条件是_____________。
8、 在二阶系统中引入比例-微分控制会使系统的阻尼系数________________。
9、已知单位反馈系统的开环传递函数，则在斜坡信号作用下的稳态误差为_________。
10、串联滞后校正利用滞后网络的高频幅值_______________特性。
二、计算题（45分）1、 无源网络如下，求该网络的传递函数U o (s)/U i (s)。
（7分）2、 /R （s ）。
（10分）3、某控制系统的方框图如图所示，试求 (16分) (1) 该系统的开环传递函数、闭环传递函数和误差传递函数。
(2) 若保证阻尼比和单位斜坡函数的稳态误差为，求系统。
(3) 计算超调量和调节时间。
4、已知离散系统结构图如图所示，为采样周期，确定使系统稳定的K 值范围。
(12分)三、作图题(15分)1、已知单位反馈系统的开环传递函数为，试绘制闭环系统的根轨迹，并判断使系统稳定的范围。
1()z z aΦ=-50()(0.11)(5)G s s s s =++R(S)G2(S)H1(S)H3(S)H2(S)G4(S)G3(S)G1(S)C(S)___)(s G k )()(s R s C )()(s R s E 0.7ξ=0.25ss e =τT )(s R +-)(s C )1(+s s K T*()()(2)(3)K G s H s s s s =++*K R 1 R 2 C 2u iu o四、综合题(每题15分，共30分)1、已知非线性系统的结构图如图所示（15分）图中非线性环节的描述函数为，线性环节的传递函数为，试用描述函数法分析系统自激振荡的频率和振幅。
《自动控制原理》试题(卷)与答案解析(A26套)
（1）当选择校正装置 时，分析系统稳定性；
（2）当选择校正装置 时，分析系统稳定性，若系统稳定计算 和 ；
（3）确定校正后的系统型别及开环增益。
7、（15分）设离散控制系统结构如图所示。
五、（14分）系统结构图如下，要求：（1）绘出系统稳定时奈奎斯特曲线的大致图形。
（2）在奈奎斯特图上证明系统临界稳定时的 。
]
六、（14分）某最小相位系统采用串联滞后校正 ，校正前开环对数幅频特性渐近线如图。要求校正后幅值穿越频率 （ ,均为给定正常数）。试求校正装置传递函数 和校正后开环传递函数 。
4.控制系统如下图所示，已知r(t)=t，n(t)=1(t)，求系统的稳态误差，并说明要想减小稳态误差应采取什么措施。（10分）
二．综合分析计算题：（65分）
1．（13分）试求下图所示无源网络的传递函数，其中R1=R2=1Ω，L=1H，C=1F，并
求当 时系统的稳态输出。
2．（12分）求图示离散系统输出C（z）的表达式。
自动控制原理试卷A（5）
一、基本概念题：（35分）
1．某系统在单位阶跃输入及零初始条件下的输出响应为 求系统的
传递函数和单位斜坡响应。（9分）
2．单位负反馈系统开环奈氏曲线分别如下图所示，其中分别为右半平面和原点出的极点数，试确定系统右半平面的闭环极点数，并判断闭环稳定性。（6分）
3.某系统闭环特征方程为 ，试判定闭环稳定性，并确定闭环系统在右半平面、左半平面和虚轴的极点个数。（10分）
5．（12分）已知非线性系统微分方程为 ，试用直接积分法求该系统的相轨迹，并研究其极性。
参考答案A（5）
一、基本概念题
1、传递函数为 ；单位斜坡响应为 。
自动控制原理期末试卷与答案
32.反馈元件
33.最大超调量
34.频率响应
35.幅值裕量
四、简答题（每小题5分，共25分）
36.开环控制系统和闭环控制系统的主要特点是什么
)
37.如何用实验方法求取系统的频率特性函数
38.伯德图中幅频特性曲线的首段和传递函数的型次有何关系
39.根轨迹与虚轴的交点有什么作用 举例说明。
28.在扰动作用点与偏差信号之间加上能使静态误差降为0。
29.超前校正主要是用于改善稳定性和。
30.一般讲系统的加速度误差指输入是所引起的输出位置上的误差。
31.自动控制
32.传递函数
33.瞬态响应
34.最小相位传递函数
【
35.复现频率
36. 方块图变换要遵守什么原则，举例说明。
}
D.
15.系统的传递函数 ，其系统的增益和型次为 （ ）
，2 4，2 ，4 4，4
16.若已知某串联校正装置的传递函数为 ，则它是一种（ ）
A.相位滞后校正B.相位超前校正C.相位滞后—超前校正D.反馈校正
17.进行串联超前校正前的穿越频率 与校正后的穿越频率 的关系，通常是（ ）
A. = B. > C. < D. 与 无关
:
14.单位反馈系统开环传递函数为 ，当输入为单位阶跃时，则其位置误差为（ ）
若已知某串联校正装置的传递函数为 ，则它是一种（ ）
A.反馈校正B.相位超前校正
C.相位滞后—超前校正D.相位滞后校正
16.稳态误差ess与误差信号E(s)的函数关系为（ ）
A. B.
C. D.
17.在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（ ）
自动控制原理习题答案
2-2(a)
ɺɺ ɺ ɺ 即：m x o ( t ) + ( f 1 + f 2 ) x o ( t ) = f 1 x i ( t ) (b) f ( k + k ) x ( t ) + k k x ( t ) = k fx ( t ) 1 2 ɺo 1 2 o 2 ɺi
ɺ ɺ (c) f x o ( t ) + ( k 1 + k 2 ) x o ( t ) = f x i ( t ) + k 1 x i ( t )
2-3(a) R1 R2C1C 2 uo ( t ) + ( R1C1 + R2C 2 + R1C 2 )uo ( t ) + uo ( t ) ɺɺ ɺ
2-14 2-15
Ω m (s ) K1 = U a (s ) Tms + 1
Ω m (s ) K2 =− M a (s ) Tm s + 1
∆u
θi
1 11
ui
3
u1
2
u2
k3
3
1 11
ua ut
uo
km s(Tm s + 1)
θo
k ts
31.26 θ o (s ) = θ i (s ) Tm s 2 + (1 + 3k 3k t k m )s + 31.26k 3k m
3-2 (1) k ( t ) = 10 5 h( t ); 53.13 o ) 4
（3-1题~3-9题） 题 题 h( t ) = 10 t
自动控制原理考试题库及参考答案
课程管理第1题：开环控制方式是按（）进行控制的，反馈控制方式是按（）进行控制的。
A. 偏差；给定量B. 给定量；偏差C. 给定量；扰动D. 扰动；给定量第2题：自动控制系统的是系统正常工作的先决条件。
A. 稳定性B. 动态特性C. 稳态特性D. 精确度第3题：系统的微分方程为c(t)=r(t)coswt+5 , 则系统属于（）。
A. 离散系统B. 线性定常系统C. 线性时变系统D. 非线性系统第4题：时域中常用的数学模型不包括。
A. 微分方程B. 差分方程C. 传递函数D. 状态方程第5题：适合于应用传递函数描述的系统是。
A. 线性定常系统B. 线性时变系统C. 非线性时变系统D. 非线性定常系统第6题：传递函数的零初始条件是指tA. 输入为零B. 输入、输出及各阶导数为零C. 输入、输出为零D. 输出及各阶导数为零第7题：传递函数的拉氏反变换是（）。
A. 单位阶跃响应B. 单位加速度响应C. 单位斜坡响应D. 单位脉冲响应第8题：系统自由运动的模态由（）决定。
A. 零点B. 极点C. 零点和极点D. 增益第9题：信号流图中，（）的支路称为源节点。
A. 只有信号输入B. 只有信号输出C. 既有信号输入又有信号输出D. 任意第10题：信号流图中，（）的支路称为阱节点。
A. 只有信号输入B. 只有信号输出C. 既有信号输入又有信号输出D. 任意第11题：信号流图中，（）的支路称为混合节点。
A. 只有信号输入B. 只有信号输出C. 既有信号输入又有信号输出D. 任意第12题：分析系统的动态性能时常用的典型输入信号是（）。
A. 单位阶跃函数B. 单位速度函数C. 单位脉冲函数D. 正弦函数第13题：一阶系统的单位阶跃响应曲线的输出值为 0.632 时对应的 t=（）。
A. TB. 2TC. 3TD. 4T第14题：一阶系统的单位阶跃响应曲线的输出值为 0.95 时对应的t=（）。
A. TB. 2TC. 3TD. 4T第15题：一阶系统的单位阶跃响应曲线的输出值为 0.982 时对应的t=（）。
