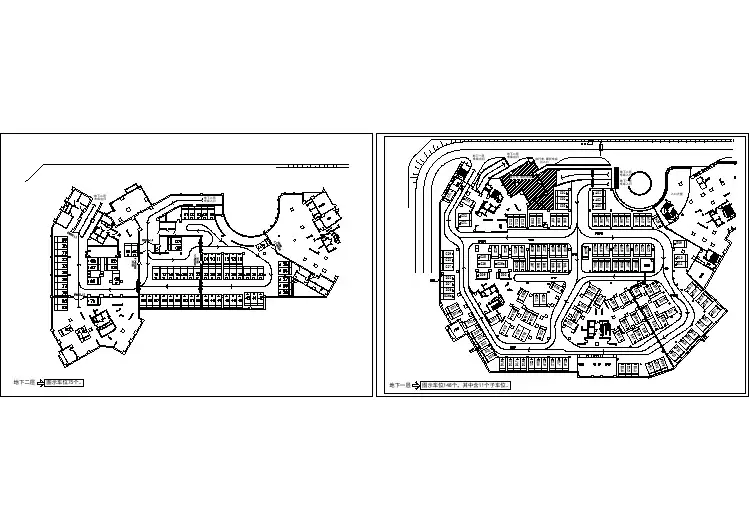

地下车库设计目录（Ⅰ）标准地下车库及停车位尺寸01 （Ⅳ）地下车库经济型柱网20（Ⅱ）地下车库的柱网设计05 （Ⅴ）新型大跨度车库板最经济型柱网22 （Ⅲ）地下车库建筑设计成本控制17 （Ⅵ）地下车库车行出入口设计要点解析24二O一二年五月十五日（Ⅰ）地下标准停车位面积计算整理4.1一般规定4.1.1公用汽车库中汽车设计车型的外廓尺寸可按表4.1.1的规定采用。

汽车设计车型外廓尺寸表４．１．１注：专用汽车库可按所停放的汽车外廓尺寸进行设计。

括号内尺寸用于中型货车。

4.1.2汽车库内停车方式应排列紧凑、通道短捷、出入迅速、保证安全和与柱网相协调，并应满足一次进出停车位要求。

4.1.3汽车库内停车方式可采用平行式、斜列式（有倾角30°、45°、60°）和垂直式（图4.1.3），或混合采用此三种停车方式。

4.1.4汽车库内汽车与汽车、墙、柱、护栏之间的最小净距应符合表4.1.4的规定。

图4.1.3 汽车停车方式注：图中Ｗｕ——停车带宽度Ｌｇ——汽车长度Ｗｅ——垂直于通车道的停车位尺寸Ｓｉ——汽车间净距Ｗｄ——通车道宽度Ｑｔ——汽车倾斜角度Ｌｔ——平行于通车道的停车位尺寸汽车与汽车、墙、柱、护栏之间最小净距表４．１．４注：纵向指汽车长度方向、横向指汽车宽度方向，净距是指最近距离，当墙、柱外有突出物时，应从其凸出部分外缘算起规划停车位尺寸的时候，可以参考以下尺寸标准：1、大车停车位：大车停车位宽4米，长度7米到10米，视车型定。

2、小车停车位：小车停车车位，宽度2.2米到2.5米，长度5米。

3、旁边道路小车：单面停车5米宽，双面6米，大车8米。

一般的车位面积为16平方米左右，在建筑技术规则中,对室内停车位的法定尺寸标准是：平面车位的标准长宽应为6米、2.5米，但也可以设置小车位, 长宽为5.5米、2.5米;而机械式车位的尺寸最小不能小于长宽高各为5.5米、2.2米及1.8米(机栻车位的标准尺寸是以外缘为准），所以实际使用时必须扣掉机械的宽度,尺寸相对缩小一些,但是高度不得低于1.8米。

（Ⅱ）地下车库的柱网设计谭玉阶（深圳市XX国际工程设计有限公司）提要:根据汽车库内汽车运行、停靠、进出的规律和方式，重点以“上海SH760A”小轿车的规格尺度为例，通过图例分解，了解汽车运行的轨迹，通过计算分析，掌握准确的具体数据，求得合理的柱距，以得在特殊情况下提供一般处理的方法，以便为汽车库建筑设计提供方便和参考。

关键词：汽车库柱网设计环行轨迹通道宽度停车带柱网高层建筑由于基础的埋深和嵌固要求，必须低下室外地坪一定深度，就是多层建筑也需要一定面积的地下室和人防设施，另外地上空间有限，为增加使用面积，也必须向地下发展，而且使用性质也逐渐增多，就当前情况讲来，地下车库居多，几乎处处都能遇到。

地下车库一层、两层或更多层，地面层以上还可能连有塔楼和裙房，另外地下车库有一般停车库和机械停车库，而地下室的柱网设计又受到上面层的剪力墙或转换柱位的限制，不能随意发挥，这些被约束的场所，主要由结构需要而定，这里暂且不谈，本文仅就一般性停车库和不受上部结构约束的特定情况下，论述柱网布置的一般要求和寻求合理的柱网设计。

一、一次性出车汽车的停车方式有平行式、斜列式和垂直式三种方式。

其中斜列式有倾角300、450、600之分，另外停车又有前进停车和后退停车之分，一般最常用和常见的是垂直后退停车这种方式，由于它占地少，出车方便而常被采用，设计中也基本上以其为重点来考虑，如果这个问题彻底搞清楚了，其它问题也就迎刃而解了。

所谓一次性出车，就是出加车时不要来回倒车，一次开出去，“汽车库建筑设计规范”（以下简称规范）明确指出“应满足一次进出停车位要求”。

一般情况下，停车时要求不太急，来回倒几下问题不大，另外司机的技术有所不同，差的不免要来回倒几次才停好，要真正一次就好位的，技术就要求较高了，一般较难作到，而出车时，情况不太一样，只要顾到前面和侧面，往往容易很多，但要真正满足一次性出车要求，除提高开车技术外，柱网的布置是关键，另外地下室周边墙和中间墙的设置位置也很重要。

二、汽车环行的轨迹规律汽车环行或拐弯时，有其特定的规律。

每种与型由于前轮的最大偏转角有个限度，从而注定了其最小转弯半径r1，另外后轮不能偏转，从而也就决定了其拐弯旋转的圆心，就在后轴的延长线上，知道了半径和圆心的方位，就能定出圆心，从而就可轻而求出车身每个部位在环行时所走的轨迹（不论前进或后退都一样），如同拉磨的牛（马）套，只要固定在横杆上的部件不变，其所有轨迹就是围绕磨心作圆周运动，了解并掌握了这种特定的运行规律，相关问题也就迎刃而解了，见图1。

a —汽车长度；b —汽车宽度c —前悬尺寸 e —后悬尺寸 l —轴距 m —后轮距 n —前轮距其计算方式是： W=R 0-r 2 R 0=R+X R=()()22b r d l +++ R e =()22e b r ++r 2= r-y r =22r1l --2nb + 其中：W —环道最小宽度r 1—汽车最小转弯半径R 0—环道外半径 R —汽车环行外半径R e —汽车回转中心至汽车后外角的水平距离r 2—环道内半径 r —汽车环行内半径x —汽车环行时最外点至环道外边距离，宜≥250y —汽车环行时最内点至环道外边距离，宜≥250以“上海SH760A ”为例（所有标注尺寸单位均以m 计，下同）r =221l r --2nb + =2283.26.5--245.177.1+=3.22 r 2= r – y =3.22-0.25=2.97R=()()22b r d l +++ =()()2277.122.379.083.2+++ ＝6.16R e =()22e b r ++ ＝()2224.177.122.3++R 0=R+X ＝6.16＋0.25＝6.41 W=R 0-r 2＝6.41－2.97＝3.44根据以上计算方法和结果加上其他一种较长车型的“红旗”和一种较短车型的“本田”，归纳为下表：从图1中可以看出,环道最小宽度W 是车在环行时所需要的最小宽度，一般是比较容易满足的，而环道外半径R 0是车从停车位一次性出车时所需的场地尺寸，从点A 即柱（墙）角或车头角算起，车前面所需的旋转拐弯尺度，若小于或不满足这个最小尺度，汽车就不可能很顺利的一次性通过，这也就是本文研讨的重点。

从表1可以看出，R 0“红旗”为8.41m 属最大，最难满足，一般不予开虑，除非特殊设置，“丰田”为5.57m 属最小，最好满足，“上海”居中，由于这种车型居多，最有代表性，在“建筑设计资料集”的小轿车尺寸表的附注中写明“目前我国常用小轿车的车型多、牌号杂，设计时选的标准车型尺寸为：长4.90m 、宽1.80m 、高1.60m ”，而“上海SH760A ”的车长4.86m 、宽1.77m （简称上海车，下同）与其极为接近，因此把它作为例子来计算是合适的，作为设计依据也是合适的。

三、垂直式停车的通车道宽度1、前进停车、后退开出Lr-e=()()22c b r s r ++-+R e =()22e b r ++Wd ＝Lr-e ＋R e ＋Z ＝()()22c b r s r ++-+＋()22e b r +++Z式中Wd ＝通车道宽度S ＝出入口处与邻车的安全距离（可取0.3m ） Z ＝行驶车与车或墙的安全距离（可取0.5-1.0m ） Re ＝汽车回转中心至汽车后外角的水平距离 C ＝车与车地间距，小型汽车为0.6m 以“上海牌”为例 Wd ＝()()22c b r s r ++-+＋()22e b r +++Z＝()()2222.377.16.03.016.6++-+ ＋0.5＝8.88同样可求得“红旗”、“本田”的W d 表2从表2中可见规范要求W α为9.00m ，只能满足“上海”、“丰田”等一般车型要求，但对于“红旗”等长车则另当别论。

2、后退停车、前进开出 （1） 车旁车 前进开出R=()22)(e a b r -++Wd ＝R-22)()(c r s r ---＋Z =()22)(e a b r -++-22)()(c r s r ---+Z以“上海牌”为例，S=0.3m ,Z=0.5m Wd ＝22)24.186.4()77.122.3(-++ -()22)6.022.3(3.022.3--- +0.5=5.37同样可求得“红旗”“丰田”的Wd ，见表3 车边车 前进开出的Wd 表3从表3可以看出，规范要求Wd 为5.50，只能满足“上海”“丰田”等一般车型要求，但对于“红旗”等长车，仍不能满足。

② 柱旁车前进开出同理可求得“红旗”“丰田”柱边车前进开出的Wd ，见表4-1不同车型柱边车 前进开出的Wd 表4-1由于lc 不同，Wd 亦不同，现仅以上海车为例，按上式可求得其相适值，见表4-2上海车到柱边不同距lc 所对应的通车道宽Wd 值 表4-2 从表4中可以看出，车型越长，所需通道越宽，车距柱边越远，所需通道越窄。

因此柱网的设计，要综合考虑，在柱距不变的情况下，减少柱宽是有利的，当停车线与柱外侧相平或退后时，车与柱相距0.5～0.6m ，其通道于两排车之间的通道宽5.5相一致。

若停车线在柱外侧之前时，则对出车有利，总之其通道宽是按柱外边算起，而车旁距柱远近关系较大，为lc 为0.5和0.3虽只差0.2，可Wd 却相差1.06，所以减少柱宽，作成扁柱是很有好处的。

(3)墙旁车前进开出车库中防火墙或人防墙的洞口大小位置，与相邻车的进出有密切关系，洞口宽了不经济，窄了不适用，为设计不合理，则会影响到停车数，或者形成安全隐患，为此只有通过计算，才能做到心中有数。

Lm=22)()(mlrsr---W m=22)()(tlrZRc---+-l m式中W m――防火门洞宽Lm――环行起点至洞边的平行距离L c――车与墙间停距t――墙后以上海车为例设墙后t为0.2m，车与墙间停距l c为0.3mLm=22)3.022.3()3.022.3(---=0W m=22)5.022.3()5.016.6(--+-0=6.08同样可算L c为不同值时的Lm和W m值（见表5）墙边车前进开出的门洞宽W m值（表5）从表5可见，车旁距墙距越近，门洞越宽，车行通道一般在5.50左右，这个宽度也能满足靠墙的进出要求，但考虑到司机的视野要求，应大一点为好，另外人防墙得其门垛均较后再加上人防门需做到6.0m较合适，再宽又不经济，如果仅是防火的要求，则防火卷闸可再作宽一点，对行车带来方便，稍贵一点也值得。
