YCS256矿用本安型瞬变电磁仪
YCS200矿用瞬变电磁仪和矿用瞬变电磁仪价格
标题：CUGHR-W900便携式矿井水源快速识别仪
仪器简介应用领域主要特点技术指标应用实例CUGHR-W900便携式矿井水源快速识别仪是CUGHR-W300的最新型升级版，采用离子选择电极法和分光光度法，可快速测试十二种主要阴阳离子和四十余种特征指标，升级后测量更准确、性能更稳定、测试时间更短，外形更轻巧美观，全触摸屏设计，操作更流畅、简单矿井水源判别：快速识别矿井充水水源，主要有地表水、大气降水、老空水、奥灰水、太灰水、顶板砂岩水、松散层水、火成岩水、孔隙水、裂隙水、岩溶水、断层水等，为煤矿安全生产提供决策依据;水文地质勘察：野外进行地下水水质类型的快速判定;环保、科研院校：水质离子参数测定。★更优良的设计——更轻巧更便携，7寸高清触摸大屏，人性化操作流程，快捷、简单、智能度高，非专业人员...
厂家：南北HS6手持式矿用本安型水源识别仪
标题：YHS6手持式矿用本安型水源识别仪
YHS6手持式矿用本安型水源识别仪是一款符合国家煤安标准的矿用设备，采用电极法、分光光度法，可快速测定150多种物质浓度，拥有在煤矿中移动测试方面的绝对优势，它小巧轻便、方便携带、低功耗。适用于不断变更工作地点的环境监测和过程监测中的复杂的工作。矿井水源判别：快速识别矿井充水水源，主要有地表水、大气降水、老空水、奥灰水、太灰水、顶板砂岩水、松散层水、火成岩水、孔隙水、裂隙水、岩溶水、断层水等，为煤矿安全生产提供决策依据;水文地质勘察：野外进行地下水水质类型的快速判定;环保、科研院校：水质离子参数测定。●专为煤矿使用而设计的超小超便携手持水化学设备●非常适合在地点经常变更、条件不断变化的情况下工作●内置pH测试功能，可连接各种标准pH电极并且具...
YCS200矿用瞬变电磁仪和矿用瞬变电磁仪价格
YCS2000瞬变操作步骤
现场操作指南首先现场布置好设备，仪器开机——自动进入采集界面。
第一步：初次使用仪器，点击界面上面菜单栏第4列“存储选项”——变化量设置和存储方式都设置成自动。
如果后期熟练后可根据自己使用调节。
第二步：正常开始——界面右边纵向命令栏点击“新建”——弹出数据文件夹对话框，点击保存（默认当前时间为数据文件名）——自动弹出对话框根据情况更改“发射频率”和“起始角度”。
第三步：查看电流，若正常点击“关闭”；若异常重新检查发射回路。
第四步：启动采样，正常电压衰减曲线为连续、依次递减。
避免相邻点之间纵向变化大及黄点出现，若无论频率怎样换都有黄点及相邻点纵向变化大出现，暂使用影响最小频率数据。
注：界面右边纵向命令“删除数据”对于当前数据不好重新采集时使用。
“重测位置”用于同一工作面或迎头不同角度的平面同时探测。
数据解释软件操作指南软件安装1、首先安装软件，找到双击按提示安装；2、安装电子狗驱动，打开文件夹点击；再打开文件夹点击按提示安装。
3、安装绘图软件Surfer，按提示安装，打开里面有个对应输入到Surfer安装解码位置。
4、右键点击瞬变软件——点击属性--打开文件位置--打开配置设置，将Mang Qu 改成10 ，BeiShu改成3到3.5之间，保存生效。
数据处理打开软件点击“文件”打开测量数据文件。
点击如左图格式数据第一步：弹出“请输入项目参数”对话框，工作点介质选择，选择对应岩性，其他默认。
线号用于同一工作面不同角度剖面数据提取，取决于数据采集方式。
第二步：出现对应点数据衰减曲线，调整衰减红点，使后一个点都要比前一个点低（衰减趋势），调整完成。
（另：对于衰减点的跳动可以删除，点击菜单“编辑”、“挑选”弹出对话框显示起始测道号和终止测道号，10个黄点之内视情况而定，修改终止测道号）曲线衰减平缓代表低阻，衰减幅度大代表高阻。
第三步：点击“电感校正”，自动生成。
第四步：点击“曲线偏移”，自动生成。
第五步：点击“小波变换”，自动生成。
11701工作面瞬变电磁报告
永贵能源糯东煤矿11701工作面迎头处瞬变电磁探测成果报告编制：审核：部长：总工程师：编制日期：年月日报告编号13-05-2211、工程地质概况及探测任务1.1工程概况1）工作面位置11701工作面正下方为11901回风顺槽平均间距12m，下伏采空区为12001采空区，平均间距20m，东邻11703采空区；南侧为一号回风大巷；北距一采区边界约540m。
2）工作面范围、面积11701采面在一采区北翼17号煤层中，上顺槽开口位置在BGh导线点处（开口坐标为：x=2813199.523，y=35487634.039），下顺槽开口位置为北翼轨道BG4号导线点前10.619m处（开口坐标为：x= 2799391.965，y=35496746.321），下顺槽为沿空掘巷（沿11703回风顺槽留5m煤柱）采面顺槽方位角为19°10′，采面设计走向长445m，切眼长110m，可采储量15.3万吨。
3）四邻及地表情况工作面均不受四邻采掘活动影响。
工作面对应地面位置位于糯东村以东约660m（平距），柏家大地西北方约830m（平距），骆马山下方，工作面对应地面无建筑物，多为农田、沟谷，地面标高+1682～+1833m，工作面埋深约420m。
1.2地球物理勘探前提从电性上分析不同地层的电性分布规律为：煤层电阻率值相对较高，砂岩次之，粘土岩类最低。
由于煤系地层的沉积序列比较清晰，在原生地层状态下，其导电性特征在纵向上有固定的变化规律，而在横向上相对比较均一。
当存在构造破碎带时，如果构造不含水，则其导电性较差，局部电阻率值增高; 如果构造含水，由于其导电性好，相当于存在局部低电阻率值地质体。
综上所述，当断层、裂隙和陷落柱等地质构造发育时，无论其含水与否，都将打破地层电性在纵向和横向上的变化规律。
这种变化规律的存在，为以岩石导电性差异为物理基础的矿井瞬变电磁法探测提供了良好的地质条件。
2、瞬变电磁基本原理概述2.1瞬变电磁法概述瞬变电磁法(Transient Electromagnetic Methods)，又称时间域电磁法(Time Domain Electromagnetic Methods)，简称TEM或TDEM，它是利用不接地回线或2接地线源（电极）向地下发送一次脉冲磁场，在一次脉冲磁场的间歇期间，利用线圈或接地线源（电极）观测二次涡流场的方法。
2019版物探院瞬变超前探测技术规范--超前探测
安徽惠洲地质安全研究院股份有限公司物探院技术规范管理规定（2019版）编制：____________审核：____________时间：____________目录1方案设计 (1)1.1地质概况 (1)1.2探测目的 (1)1.3探测技术方法相关原理 (1)1.4工程实例 (2)2施工流程 (3)2.1准备工作 (3)2.2井下探测注意事项 (3)2.3现场数据采集及现场记录 (4)3数据处理 (7)3.1数据质量的评价方法 (7)3.2一般数据的处理流程 (7)3.3现场干扰的剔除 (13)3.4最终图件的修饰及标准 (13)4报告编制 (14)1方案设计掘进巷道超前探测，一般采用“扇形”水平观测系统或者“U”型水平观测系统，根据探测区域的含水层层位或者探测目的，确定所选择的观测系统。
1.1地质概况具体包括矿区概况、工作面概况、工作面地质及水文地质特征。
1.2探测目的（1）采用瞬变电磁法超前探测掘进巷道迎头及顶底板前方110m范围内岩体电性分布情况；（2）对探测区域内可能存在的富水区做出定性评价。
1.3探测技术方法相关原理瞬变电磁法属时间域电磁感应方法。
其探测原理是：在发送回线上供一个电流脉冲方波，在方波后沿下降的瞬间，产生一个向发射回线法线方向传播的一次磁场，在一次磁场的激励下，地质体将产生涡流(见图1-1)，其大小取决于地质体的导电程度，在一次场消失后，该涡流不会立即消失，它将有一个过渡(衰减)过程。
该过渡过程又产生一个衰减的二次磁场向地质体内传播，由接收回线接收二次磁场，该二次磁场的变化将反映地质体的电性分布情况(见图1-2)。
图1-1 半空间中的等效感应电流图图1-2 瞬变电磁法原理图解瞬变电磁场在大地中主要以扩散形式传播，在这一过程中，电磁能量直接在导电介质由于传播而消耗，由于趋肤效应，高频部分主要集中在地表附近，且其分布范围是源下面的局部，较低频部分传播到深处，且分布范围逐渐扩大。
小功率瞬变电磁仪探测溶洞及其富水性的探测应用
小功率瞬变电磁仪探测溶洞及其富水性的探测应用摘要:瞬变电磁法具有对地下水反应敏感,分辨率高的特点。
使用YCS256矿用瞬变探测仪,此仪器属于小功率瞬变电磁仪,采用共中心分离回线装置线圈,对月亮田煤矿新建斜井附近地表灰岩中溶洞发育情况进行了探查,指出车场及新建斜井附近地表以下至100米高度的范围内,地表灰岩中溶洞发育的概况及溶洞富水性分析,为新建斜井掘进提供了可靠的技术支持。
经斜井疏放水和掘进验证资料表明,小功率瞬变电磁仪在地表浅层探测中具有较高的分辨率和准确性。
关键词:瞬变电磁法小功率瞬变电磁仪灰岩溶洞发育赋水性探测月亮田矿位于贵州省盘县北部盘江镇境内,拖长江东岸,月亮田煤矿矿井井田南北长6 km,东西宽约3.5 km,面积21.31 km2,煤层皆为二叠系煤层,煤层埋藏浅,变质程度较高,而地表皆为灰岩地貌,其中溶洞较为发育。
为了满足生产要求,矿井需新建一个副井斜巷,由于大气降水较多,在距斜井口东南200 m处位置,出现了一个(10×5×5)m3的塌陷区域,根据资料分析,斜井巷道周边一定的范围内具有溶洞群发育,因此,使用YCS256小功率瞬变电磁仪,探测斜井周边地下溶洞群发育情况,为斜井的开拓提供技术支持。
1 探测原理瞬变电磁的基本工作方法是:于地面设置通以一定波形电流的发射线圈,从而在其周围空间产生一次磁场,并在地下导电岩矿体中产生感应电流,断电后,感应电流由于热损耗而随时间衰减,衰减过程一般分为早、中和晚期。
早期的电磁场相当于频率域中的高频成分,衰减快,趋肤深度小;而晚期成分则相当于频率域中的低频成分,衰减慢,趋肤深度大。
通过测量断电后不同时间的二次场随时间变化规律,可得到不同深度的地电特征[1]。
在线圈中通以阶跃电流,在电流断开之前,发射电流在回线周围的大地和空间建立起一稳定的磁场,在t=0时刻,将电流突然断开,由该电流产生的磁场也立即消失。
一次场的这一剧烈变化通过空气和地下导电介质传至回线周围的大地中,并在大地中激发出感应电流以维持发射电流断开之前存在的磁场,使空间磁场不会立即消失。

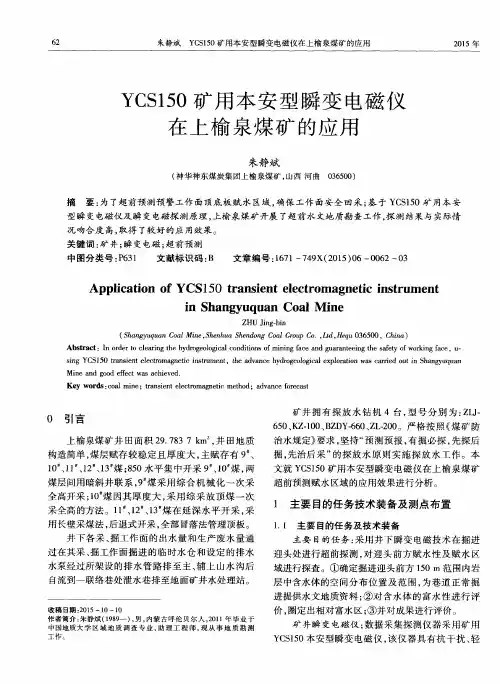

YCS150矿用本安型瞬变电磁仪在上榆泉煤矿的应用
域进行探查。①确定掘进迎头前方 １ ５ ０ ｒ ｎ 范围内岩 层 中含水 体 的空 间分 布位 置及 范 围 ， 为 巷道 正 常 掘
进 提供水 文地 质资 料 ； ② 对 含水 体 的富 水 性进 行 评
收 稿 日期 ： ２ ０ １ ５—１ ０—１ ０
作者简介 ： 朱静斌 （ １ ９ ８ ９ 一） ， 男， 内蒙古 呼伦贝尔 人， ２ ０ １ １年毕业 于 中国地质大 学区 域地 质 调查 专业 ， 助 理工 程 师 ， 现 从 事地 质 勘 测 工作。
采 全高 的方法 。１ １ 、 ｌ ２ 、 １ ３ 煤 在 延 深水 平 开 采 ， 采 用 长壁采 煤法 ， 后退 式开采 ， 全 部 冒落法管 理顶板 。 井 下各 采 、 掘 工 作 面 的出水 量 和 生产 废 水量 通
１ 主 要 目的任 务 技 术 装 备 及 测 点 布 置
１ ． １ 主 要 目的任务及 技术 装备
主 要 目的任 务 ： 采 用 井 下 瞬变 电磁 技 术 在掘 进 迎 头处 进行超 前探 测 ， 对 迎 头前 方 赋 水 性 及赋 水 区
过 在其采 、 掘 工作 面 掘进 的临 时水 仓 和设 定 的排 水
水泵 经过 所架设 的排 水 管路 排 至 主 、 辅 上 山水 沟 后 自流到一 联络 巷处 泄水巷 排至地 面矿 井水处 理 站 。
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｉ ｎ ｏ ｒ ｄ ｅ ｒ ｏ ｃ ｌ ｅ ａ ｒ ｉ ｎ ｇ ｔ ｈ ｅ ｈ ｙ ｄ ｒ ｏ ｇ ｅ ｏ ｌ ｏ ｇ ｉ ｃ ａ ｌ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｓ ｏ ｆ ｍｉ ｎ ｉ ｎ ｇ ｆ ａ ｃ ｅ ａ ｎ ｄ ｇ ｕ ａ ｒ ａ ｎ ｔ ｅ ｅ ｉ ｎ ｇ ｔ ｈ ｅ ｓ ａ ｆ ｅ ｔ ｙ ｏ ｆ ｗｏ ｒ ｋ ｉ ｎ ｇ ｆ ａ ｃ ｅ，Ｕ —
YCS160D矿用本安型瞬变电磁仪操作手册
YCS160D矿用本安型瞬变电磁仪操作手册1下井前准备事项1.1仪器充电注意事项①首先将仪器【充电USB】盖子打开，准备好充电器。
②检查仪器【充电USB】与充电器插头接口，是否正常或有有杂物将接口堵住，同时注意接线口处为12芯接头，如下图所示。
③【充电USB】与充电器插头上各有一条红点，将红点对齐，然后将充电器插头插入【充电USB】，插入过程要缓慢且对齐，当接口处发生“滴”的金属卡住声时，表明接头连接正常，如下图所示。
④充电器插入插排中，切忌以上步骤颠倒操作。
⑤若机器欠电，充电器接入之后，指示灯为红色，在显示灯变为绿色之后10-20min将充电器取下，充电结束。
⑥轻拔充电器插头，按紧仪器【充电USB】盖子，放好仪器待用。
1.2仪器线圈的检查①打开仪器【接受】和【发射】接口，取出29匝发射线圈和60匝接受线圈，以及发射连接线和接受连接线；②将发射连接线和接受连接线与线圈相连接；发射连接线连接29匝发射线圈，接受连接线连接60匝接收线，用绝缘胶带将接头密封。
③再次检查发射连接线和接受连接线，切忌接反。
④将仪器与发射连接线和接受连接线连接。
⑤打开仪器开关，进入程序主界面，如下图所示，点击【新建】按钮，在【新建工程】中输入此次工程的编号，如图所示。
点击确定，进入工区参数的设置，【工区名称】即为【新建工程】编号，然后输入【操作人员】姓名以及【工区号】、【测线号】、【测点号】，方便工作结束之后进行查询，如图所示。
⑥点击【测量参数】，装置类型选择【重叠回线】；【大小功率】选择【小功率】；【时间序列】选择【中密度序列】，【叠加次数】选择【64】，【电流脉宽】为【10】；发射线圈及接收线圈长×宽为2.0×2.0；发射线圈匝数为29。
接收线圈匝数为60，如下图所示。
点击【确定】。
进入程序主界面。
⑦点击【采集】，进入数据采集界面，点击【检测】进入检测主界面，点击右下角的【测试】，测试结束之后，查看主界面左侧的【发射电压】是否正常（正常范围在10.2V左右），【发射电流】在3.2A 左右，【发射电阻】在3.13Ω左右，接收电阻在17.3Ω左右，若【发射电阻】或【接受电阻】电阻值与标准值差值大于3Ω，需对仪器和线圈进行检查，直到解决问题为止，如下图所示，然后点击【退出】，仪器检查完毕。
井下瞬变电磁报告
目录1.探测任务 (1)1.1探测任务及目的 (1)2.探测方法原理 (1)2.1 探测方法原理 (1)2.2 矿井瞬变电磁的特点 (3)3.工作方法及技术要求 (4)3.1使用仪器及参数 (4)3.2工作方法 (6)3.3技术措施 (8)3.4本次工作情况及质量措施 (8)4.资料处理及解释 (8)5.结论 (11)6.存在问题及建议 (11)山西煤业运销集团同富新煤业有限公司为安全生产，按照“有掘必探、有采必探”的原则，委托山西省地球物理化学勘查院（以下简称山西物化院）对该矿10101辅助运输顺槽开口向里21m处前方100米半圆范围地层赋水情况进行井下瞬变电磁探测工作，山西物化院于2013年10月14日进行了井下现场资料采集工作，经认真处理分析，提交本次井下瞬变电磁探测报告。
