建筑平、立、剖面图抄绘
建筑平面图立面图,剖面图

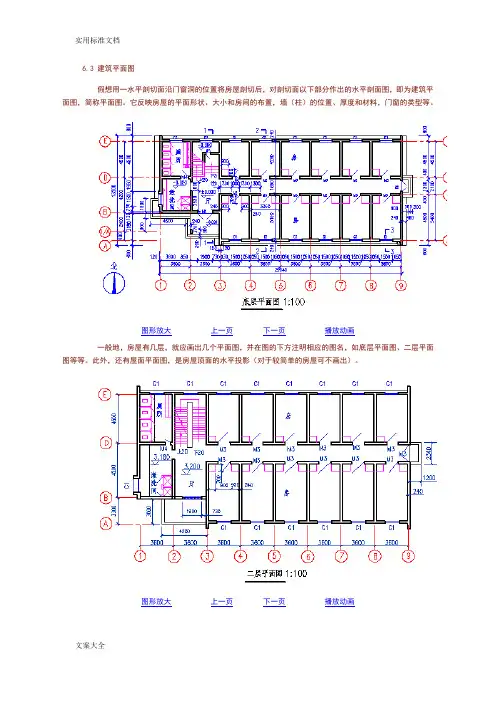

6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。
此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。
如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。
平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。
如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。
建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2. 在图中有一个指北针符号，说明房屋座北朝南（上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4. 从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5. 从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线。
图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。
建筑平、立、剖面图表现共72页文档
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
建筑平、立、剖面图表现
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。于情 理。— —托·富 勒
建筑抄绘
线型区分 粗线——剖线（剖到的墙体及柱子） 中线——看线（窗台、台阶等） 细线——其余（窗、家具、配景等）
粗线
粗线
小建筑抄绘
中线
中线
小建筑抄绘
平、立、剖面及总平面图的表达要点
z 剖面
表达内容 ——确定剖切位置和方向（剖切线）
小建筑抄绘
小建筑抄绘
小建筑抄绘
平、立、剖面及总平面图的表达要点
粗线
小建筑抄绘
中线
小建筑抄绘
立 面 图 立 面 图 的 形 成
1.
立面图
2.建筑立面图绘图步骤
小建筑抄绘
地
坪
门
加
、
窗
深
外
步骤
墙 屋
位 置 、
细 节
图
线
完图
、
顶
大
标
轮
小
廓
高、
线
说
明
小建筑抄绘
平、立、剖面及总平面图的表达要点
z 立面
表达内容 ——确定观察方向（以方位定义）
小建筑抄绘
小建筑抄绘
楼层平面图形成示意图
水平剖面图。
以平面图所表示的楼层作
为图名，如底层平面图
（也称首层平面图或一层
平面图）、二层平面图等。
对某些平面布置相同的楼
层，可用一个平面图表
示，该平面图称为标准层 平面图。
建筑楼层平面图的剖切位置示意图
平面图
2.建筑平面图绘图步骤
小建筑抄绘
步骤
墙
定
、
位
柱
轴
轮
线
廓
线
细 部 图 线 加 深
• 零点标高应注写成±0.000，正数标高不 注“+”，负数标高应注“-”，例如3.000，6.000.
AutoCAD绘制建筑平、立、剖面图
10.1.2建筑平面图的绘制步骤
10.1.2.1 设置AutoCAD绘图环境
（1）设置图形界限（limits） 在“格式”菜单中单击“图形界限”菜单条或在命令行直接输入limits命令，设
置自己的绘图区域，如下所示。 命令: limits 重新设置模型空间界限: 指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0 指定右上角点 <420.0000,297.0000>: 84100,59400
（2）设置绘图单位（units)
在“格式”菜单中单击“单位”菜单条或在命令 行直接输入units命令，打开“图形单位”对话框， 按下图所示进行设置。
（3）设置栅格间距（grid）
命令: grid 指定栅格间距 (X) 或 [开(ON)/关(OFF)/捕捉 (S)/纵横向间距(A)] <10>: 1000

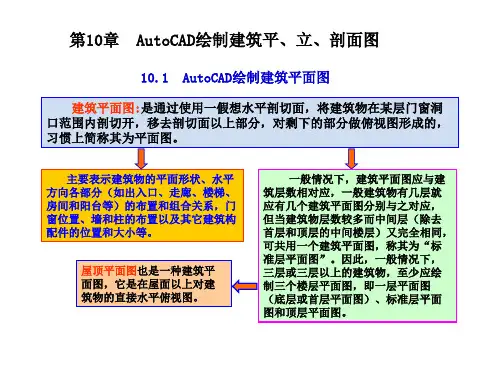

第10章 AutoCAD绘制建筑平、立、剖面图
10.1 AutoCAD绘制建筑平面图
建筑平面图:是通过使用一假想水平剖切面，将建筑物在某层门窗洞 口范围内剖切开，移去剖切面以上部分，对剩下的部分做俯视图形成的， 习惯上简称其为平面图。
主要表示建筑物的平面形状、水平 方向各部分（如出入口、走廊、楼梯、 房间和阳台等）的布置和组合关系，门 窗位置、墙和柱的布置以及其它建筑构 配件的位置和大小等。
② 用偏移命令（offset）绘制其它纵向轴线。 命令: offset 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 6000 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择要偏移的直线） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:
建筑构造实训作业
作业一：抄绘建筑施工图一、学习目的：1、能够识读建筑设计说明；2、能够识读和抄绘建筑平、立、剖面图。
二、作图要求：完成该建筑的平、立、剖面图（比例1：100），具体要求如下：1、投影关系正确；2、尺寸标注齐全、字体端正整齐、线型符合标准要求；3、图示内容表达完善，合理可行；4、符合国家有关《建筑制图标准》并满足任务书和施工图深度要求。
三、作图方法与步骤1、建筑平面图的画法（1）定轴线：先定横向和纵向的最外两道轴线，再根据开间和进深尺寸定出各轴线。
（2）画墙身厚度，定门窗洞位置，定门窗洞位置时，应从轴线往两边定窗间墙宽。
（3）画楼梯（包括栏杆、扶手等）、阳台、台阶、散水、明沟等细部。
（4）经检查无误后，擦去多余的作图线，按施工要求加深或加粗图线或上墨水线。
并标注轴线、尺寸，门窗编号、剖切位置线、图名、比例及其他文字说明，最后完成平面图。
2、建筑立面图的画法（1）定室外地坪线、外墙轮廓线（外墙轮廓线应由平面图的外墙外边线，根据长对正的原理向上投影而得）、屋面檐口线和中柱轮廓线。
屋脊线由侧立面或剖面图投影到正立面图上或根据高度尺寸得到。
（2）定阳台、门窗位置，画墙面分格线、檐口线、门窗洞、窗台、雨篷等细部。
（3）经检查无误后，擦去多余的线条，按立面图的线型要求加粗、加深线型或上墨线。
画出少量门窗扇、装饰、墙面分格线。
3、建筑剖面图的画法（1）先定最外两道轴线、室外地坪线、楼面线和顶棚线。
根据室内外高差定出定内外地坪线，若剖面与正立面布置要同一张图纸内的同高位置，则室外地坪线可由正立面图投影而来。
（2）定中间轴线、墙厚、地面和楼板厚，画出天棚、屋面坡度和屋面厚度。
（3）定门窗、楼梯位置，画门窗、楼梯、阳台、檐口、台阶、栏杆扶手、梁板等细部。
（4）检查无误后，擦去多余的线条，按要求加深、加粗线型或上墨线。
画尺寸线，标高符号并标注尺寸和文字，完成全图。
一、学习目的：能够识读和抄绘楼梯节点详图二、作图要求：完成楼梯节点详图的识读与抄绘。
建筑平立剖面图88页PPT
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
土木工程CAD第10章 AutoCAD绘制建筑平、立、剖面图
（2）绘制横向定位轴线
①用绘制直线命令“Line”绘制一条横向定位轴线。 命令: line 指定第一点:（在屏幕上合适位置点击鼠标左键即可） 指定下一点或 [放弃(U)]: <栅格 关> <栅格 开> <正交 开>（在屏幕上拖动鼠标 合适位置再点击鼠标左键即可） 指定下一点或 [放弃(U)]: （按鼠标右键退出）
10.1.2.2
绘制轴线
可分别先绘制一个横向和纵向定位轴线，长度超过建筑物的总长和总宽。再用 阵列命令(array)（当轴线间距离相同时可用）或偏移命令（offset）（适合轴线间 距离不相同时）绘制其他定位轴线。 （1）绘制纵向定位轴线 ①切换“轴线1”图层为当前层，用绘制直线命令“Line”绘制一条纵向定位轴线。 命令: line 指定第一点:（在屏幕上合适位置随意点击鼠标左键即可） 指定下一点或 [放弃(U)]: <栅格 关> <栅格 开> <正交 开>（在屏幕上拖动鼠标 合适位置再点击鼠标左键即可） 指定下一点或 [放弃(U)]: （按鼠标右键退出） 绘制结果如下图所示。
10.1.1建筑平面图的内容及其相关规定
10.1.1.1 建筑平面图的内容
（1）层次、图名和比例。 （2）纵、横定位轴线及其编号。 （3）各房间的组合及其分隔，墙、柱的截面形状及尺寸等。 （4）门窗位置及其型号。 （5）楼梯梯级的形状，梯段的走向和级数。 （6）其它构件，如台阶、雨棚、阳台以及各种装饰等的布置、形状和尺寸，厕所、洗 手间、盥洗间和厨房等固定设施的布置等。 （7）标注出平面图中应标注的尺寸和标高，以及某些坡度及其下坡方向的标注。 （8）底层平面图中应表明剖面图的剖切位置线、剖视方向及其编号。 （9）在底层平面图附近绘制出表示房屋朝向的指北针。 （10）屋顶平面图中应表示出屋顶形状、屋面排水方向、坡度和泛水及其它构配件的 位置和某些轴线。 （11）详图索引符号。 （12）各房间名称。
建筑平面图、立面图、剖面图介绍
建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。
1.1.4建筑平、立、剖面图抄绘
• ②标注位置
• 图样对称时，一般标注在图样的下方和左侧；图样不对称时， 以下方和左侧为主，上方和右方也要标注。
• ③分轴线的标注
• 对应次要承重构件，不用单独划为一个编号， 可以用分轴线表示。
• ④详图中的轴线编号
图1-103 分轴线的标注
• 轴线编号的圆：直径10mm，细实线绘制。
图1-110上的定位轴线如何标注的？
用来确定主要承重结构和构件（承重墙、 梁、柱、屋架、基础等）的位置。
• ①图线 • 线型：细单点长划线 • 轴线编号的圆：细实线，直径8mm • 编号（以平面图为例）：水平方向，从左向右？ • 竖直方向，从下向上依次用大写拉丁字母编写
（不能用I、O、Z?）。
制作 江萍
施工图识读与会审（第2版）
（1）定位轴线、索引符号、详图符号注法
浏览“资讯”→任务准备→抄绘建筑平面图→抄绘建筑立面图→抄绘建筑剖面图
1．资讯
(1)剖面图的标注要考虑哪几个方面？(2)剖面图有哪几种类别？
(3)断面图的标注要考虑哪几个方面？(4)断面图有哪几种类别？
(5)什么情况下需画出建筑材料图例？
2．决策
分析工程图纸的特点、组成、尺寸，明确手工抄绘施工图的工作重点。
点、线、面投影作图 基本体投影作图 组合体投影作图
建筑平、立、剖面图抄绘 通过抄绘施工图，掌握建筑施工图的制图规定， 有助于我们正确地理解房屋的设计意图，进一步认 识房屋的构造，提高识读建筑施工图的能力。
制作 江萍
施工图识读与会审（第2版）
分项任务1.1.4 建筑平、立、剖面图抄绘
课时：12学时
项目一
剖到的构件轮廓线的线型？
没有被剖到的可见轮廓线的线型？
建筑CAD竞赛评分标准
评分标准一．建筑施工图抄绘（共60分）1.建筑平面图、立面图、楼梯详图及门窗列表（40分）1)图纸绘制按1:1比例（1分）2)按要求正确建立各图层，每错一个图层扣0.5分，扣完本分值为止（2分）3)根据样图正确抄绘图形，每错、漏一处扣0.5分，没有正确显示线型扣0.5分，扣完本分值为止（15分）4)按规定的字体、字号进行文字标注，每错、漏一处扣1分，扣完本分值为止。
标注处如有分解，每处扣0.5（5分）5)尺寸标注（11分）：a)正确标注各尺寸，每错、漏一处扣0.2分，扣完本分值为止（6分）b)按要求确定起止符号的型式、大小（0.5分）c)尺寸线距图样轮廓距离（0.5分）d)平行线间间距、尺寸界线超出尺寸线距离（1分）e)文字从尺寸线偏移量、字号、字体（1分）f)按要求正确绘制图框和标题栏（2分）6)符号（6分）a)剖切符号、索引符号、详图符号，每符号一分（4分）b)指北针、定位轴线号、标高符号，每符号一分（2分）2.建筑剖面图（共20分）1)楼梯的正确绘制（8分）a)1-3层楼梯阶数（2分）b)楼梯高度等尺寸要求（2分）c)楼梯遮挡关系（2分）d)储藏室及室外楼梯尺寸及阶数（2分）2)标注的正确绘制：包括各层标高，门窗标注，轴网标注等。
每缺失一项扣除0.5分，扣完为止（5分）3)其他参数的正确绘制：梁板厚，楼梯板厚，地面装饰，各门窗定位位置等，每错误一项扣除0.5分，扣完为止（5分）4)CAD基本设置：绘制好的图形，各图元是否在已设定的正确图层及线型下。
每错误一项扣除0.5分，扣完为止（2分）二．建筑制图（共30分）1.给定三面投影，求做轴测图（15分）1)正确设置图层，共5个图层，每错一处扣0.5分，扣完为止（2分）2)正确设置尺寸标注样式（2.5分）a)箭头大小和文字样式（0.5分）b)文字高度（0.5分）c)尺寸界线起点偏移量（0.25分）d)文字从尺寸线偏移量（0.25分）e)尺寸线间距（0.5分）f)文字对齐方式（0.5分）3)正确设置线型比例（0.5分）4)正确抄绘三视图（2分）a)在对应图层下绘制对象，每错一处扣0.2分，扣完为止（1分）b)正确的尺寸标注，每错一处扣0.2分，扣完为止（1分）5)正确绘制轴测图（6分）a)在正确的图层下绘制（1分）b)正确使用等轴测捕捉（1分）c)正确设置极轴追踪的增量角度（1分）d)正确的几何遮挡关系（3分）2.根据两面投影图求做第三面投影图（15分）1)正确设置图层，共4个图层，每错一处扣0.5分，扣完为止（2分）2)正确设置尺寸标注样式（2.5分）a)箭头大小和文字样式（0.5分）b)文字高度（0.5分）c)尺寸界线起点偏移量（0.25分）d)文字从尺寸线偏移量（0.25分）e)尺寸线间距（0.5分）f)文字对齐方式（0.5分）3)正确设置线型比例（0.5分）4)正确抄绘给定视图（3分）a)在对应图层下绘制对象，每错一处扣0.2分，扣完为止（1分）b)正确的尺寸标注，每错一处扣0.2分，扣完为止（2分）5)正确绘制补画视图（7分）a)在正确的图层下绘制，包括轮廓线和隐藏线的运用（2）b)符合三视图的绘制原理（2分）c)正确的投影关系（3分）三．综合图形绘制（共10分）1.正确抄绘图形（5分）：新建图层，包括图层名称、颜色、线型、线宽；新建尺寸样式、文字样式；箭头大小、尺寸标注文字的样式、尺寸标注文字的高度、尺寸标注文字的对齐方式、文字标注的文字高度、填充比例，以上内容错一处，扣0.5分，扣完为止。
建筑平、立、剖面图抄绘
建筑平、立、剖面图抄绘建筑平、立、剖面图是建筑设计中非常重要的图纸之一。
平面图是建筑设计中表示建筑物在水平方向上分布情况的图纸，立面图是表示建筑物在垂直方向上分布情况的图纸，剖面图是表示建筑物内部空间及其各部分结构组成关系的图纸。
在建筑设计的过程中，建筑平、立、剖面图的绘制十分重要，它能够全面呈现建筑物的布局、结构、空间等方面的信息，帮助建筑师更好地掌握建筑物设计的全貌。
本文将讲述如何抄绘建筑平、立、剖面图。
抄绘建筑平、立、剖面图的基本原则一份好的建筑平、立、剖面图需要包含建筑设计中所有相关要素的信息。
抄绘建筑平、立、剖面图需要遵循以下基本原则：1.精确度和规范性：平、立、剖面尺寸要精确规范，满足图纸标准规范要求，线条要清晰、流畅，标注要准确无误。
2.统一性：平、立、剖面图应该是相互一致的，能够形成整体，表现出建筑物在三维空间的完整性。
3.重点凸显：对于平面图，要凸显出主体结构，突出重点，便于建筑师和开发商理解；对于立面图，要凸显立面的特点，突出建筑元素，方便了解建筑物造型；对于剖面图，要在细节方面做到精细到位，突出相关部分重点，方便观察建筑物内部空间组成。
4.美观易读：图线要工整、清晰，线条要避免交错、渗透，标注字体要大、明显，使整个图纸美观,易读, 方便阅读和理解。
建筑平、立、剖面图抄绘的步骤步骤一：网格划分建筑平、立、剖面图通常都要进行网格划分，建立坐标系。
网格可以帮助抄绘者更加精准的绘制，刻度可以帮助读者更好地获取建筑物的尺寸信息。
示例网格如下图所示：横轴20m/格，纵轴30m/格步骤二：平面图的抄绘平面图指的是建筑物在水平方向上的分布情况。
抄绘平面图主要从以下几个方面入手：1.绘制外墙线2.绘制内隔墙线3.绘制楼层数线4.绘制门窗、楼梯线5.绘制特殊构件（如吊顶、阳台、天井）6.添加文字标注抄绘平面图的示例结果如下图所示：示例平面图步骤三：立面图的抄绘立面图指的是建筑物在垂直方向上的分布情况以及建筑物在垂直方向上的外观。
建筑抄绘学习
b.墙体厚度一般为24墙，即24cm厚，此 外还有12墙及37墙等，墙体厚度是根据砖的 大小来确定。砖的尺寸240X120X53cm.
二.立面图 立面为建筑物在垂直方向的投影，有四 个立面，立面可以反映出建筑物总高度及各 细部的高度(门、窗、踏步、花台等)，局部与 总体的一种比例协调关系，以及现在所说第 五立面屋顶形式，建筑物的形象主要通过立 面体现的。
绘图步骤
பைடு நூலகம்
平面图中可以反映出建筑物出入口的位 置、大小、各房间的分隔与联系，墙体厚度、 柱子大小、家具布置、门窗宽度、楼梯宽度 及长度和建筑物各房间的开间、进深的大小。
开间：指一间房屋内横向一面墙的定位轴线
到另一面墙的定位轴线之间的实际距离。 进深：指建筑物纵深各间的长度。即位于同 一直线上相邻两柱中心线间的水平距离。
是比例尺的熟练掌握。
画图前，首先要看懂所要画的图，以及 各部分所代表的含义，不能依葫画瓢。要在 图纸上表达一个建筑物的形象，必须通过建 筑语言（即平、立、剖面图）来表现。
一.平面图:
a.所谓的平面一般来说是从离地面高1.5 米处将建筑物水平方向切后，拿掉上面部分， 向下看所展现的情景并将其按一定比例绘制 成图。
建筑初步设计讲义
建筑抄绘
抄绘即是将指定的建筑物抄下来，通过 抄绘我们主要有三个目的: （一）是巩固训练前阶段所作的线条练习， 特别是墨线线条，即各种线型在建筑表现图 中的运用。
（二）是了解建筑设计中的一些基础知识，
为以后的测绘及设计打下基础。
（三）再进一步掌握所用的绘图工具，特别
三.剖面图
若用一个垂直的平面将建筑物切开（该切面应和切到的 墙面垂直），切开后在和切面相平行的垂直投影面上的投影 是建筑物的剖面图。
建筑识图与抄绘平立剖面图基本构件与人体尺总平面图
总平面图
建筑总平面图应包括以下内容：
（4）新建房屋首层室内地面与室外 地坪及道路的绝对标高，建筑层 数，建筑高度。
第5页/共16页
总平面图
建筑总平面图应包括以下内容： （5）相邻有关建筑、拆除建筑的位置与范 围，扩展房屋的预留地等。
第6页括以下内容： （6）指北针、经济技术指标与相应的图例 或说明
第7页/共16页
方案图阶段的总平面图
第8页/共16页
第9页/共16页
施工图阶段的总平面图
第10页/共16页
总平面图
目前的总图表达内容：
建筑、道路、绿化、广场、 出入口、树、阴影、指北针、建筑层数
第11页/共16页
总平面图
阴影的快速生成
第12页/共16页
总平面图 总图图线
第13页/共16页
总平面图 总图图例
第14页/共16页
总平面图 总图图例
第15页/共16页
感谢您的观看！
第16页/共16页
总平面图
建筑总平面图应包括以下内容：
（1）该建筑场地所处的位置与大小,场 地出入口。
第2页/共16页
总平面图
建筑总平面图应包括以下内容：
（2）场地内的道路广场、停车位与 绿化位置。
第3页/共16页
总平面图
建筑总平面图应包括以下内容：
（3）新建房屋在场地内的位置、出入 口以及与其邻近建筑物、边界的距 离。
建筑平、立、剖面共89页文档
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。——裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剖到的构件的轮廓线用粗 实线表示；没有被剖到的 可见轮廓线用中实线表示。
剖切位置线
断面填充材料图例符号
剖到的断面填充材料符号， 不知材料图例时，可用等间距、
同方向的45度细实线表示。
分项任务1 .1.4 建筑平、立、剖面图抄绘
相关资讯
1.剖面图
（3）剖面图的类别 • 如何选择好剖切平面的位置是画好剖面图的关键。
（2）图线 • ③图线的画法
• 同一张图纸内，相同比例的各图样，应选用相同的线宽组。 • 相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜
3．计划
对小组成员进行合理分工，制定详细的手工抄绘施工图工作计划。
4．实施
（1）手工抄绘建筑平面图，了解轴线编号、尺寸标注方法及平面图的形成过程。
（2）手工抄绘建筑立面图，了解立面图的形成过程。
（3）手工抄绘建筑剖面图，了解标高标注方法及剖面图的形成过程。
通过上述抄图过程，总结施工图纸的形成过程及表达方式：
注意：不能画 出剖切平面转 折处的交线。
•所得的旋转剖面图的图名后应加上〝展开〞二字。
1.剖面图 （4）剖面图的绘制
示例1-20 根据图示台阶的三视图，绘制其剖面图。 作图：①根据分析确定剖切平面P的位置 ②在台阶正立面图上进行剖切符号的标注，并根据 投影规律作出右半步台阶的侧面投影。 ③填绘断面材料图例。 ④注写图名
（2）断面图的标注
• 断面剖切符号：剖切位置线和剖切编号 • 剖切位置线长度为6-10mm的两段粗实线 • 编号标注的一侧为剖视方向
（3）断面图的类别
（4）断面图的绘制
（3）断面图的类别
移出断面
移出断面 重合断面 中断断面
当断面图较多的时候常采用移出断面。 往往采用较大比例绘制。
断面图中的剖切符号中 有没有投射方向线？ 剖视方向如何？
2）房屋施工图常用符号的注法
（1）图纸幅面
幅面代号 尺寸代号
b×l
A0
A1
A2
A3
A4
841×1189
594×841
420×594
297×420
210×297
c
10
5
25
a
图1-86 图框格式
（2）图线
①线型
表1-7 线型和宽度
②线宽
A2、A3图框、标题栏的线宽组1.0、0.7、0.5
练习：绘制A2图框和标题栏。
这里为啥没有 画材料图例？
阶梯剖面图 • 采用几个相互平行的剖切平面对物体进行剖切，然后
将各剖切平面所截到的形状同时画在一个剖面图中。
图1-77 模型立体的阶梯剖面图
旋转剖面图 • 用两个或两个以上相交的剖切平面剖切时，必须具备以下两个条件： • 两个相交剖切平面的交线必须垂直于某一投影面； • 并且两个剖切平面中必有一个剖切平面与投影面平行。
全剖面图
半剖面图
局部剖面
阶梯剖面图 旋转剖面图
全剖面图
是用一个剖切平面把物体整 个切开后所画出的剖面图。
半剖面图 物体具有对称面时，以中心线（对称线）为界，
将一半画成剖面，以表达物体的内部形状，另一 半画成视图，以表达物体的外形。
图1-74 杯形基础的半剖面图
局部剖面图 • 用剖切平面局部的剖开物体，以显示物 体该局部的内部形状，如杯形基础的局部 剖面图、人行道分层局部剖面图。
剖到的构件轮廓线的线型？ 没有被剖到的可见轮廓线的线型？ 不知材料图例时如何表示？
分项任务1 .1.4 建筑平、立、剖面图抄绘
相关资讯 2．断面图
（1）断面图的形成
剖面图 断面图 常用建筑材料图例
假想用剖切平面将物体的某处切断，仅画出该剖切面 与构件接触部分的图形，这种图就称为断面图。
用来表示构件的断面形状、大小、使用材料等情况。
5．检查
投影图作图结束后，由每组组长介绍作图主要过程，其他成员作补充。
6．评估
（1）填写学生自评和小组互评考核评价表。
（2）教师对小组工作情况进行评估。
分项任务1 .1.4 建筑平、立、剖面图抄形成
剖面图 断面图 常用建筑材料图例
（2）剖• 面假移图想去的用剖标剖切注 切面面与在观形察体者的之适间当的部部位分将形形体体，剖把开原， （3）剖面来分图不投的可射类见到别 的投内影部面结上构得变到为的可投见影，图将。剩余的部
分项任务1.1.4 建筑平、立、剖面图抄绘
课时：12学时
项目一
砌体结构土建施工图识读与会审
课程名称 施工图识读与会审
任务描述：
依据给定的建筑施工图，分析图纸中的平、立、剖面图，熟悉图纸中各部分的尺寸和相互位置
关系，了解相关材料图例规定，手工抄绘上述图纸。通过对典型工程建筑施工图的手工抄绘，使
学生熟悉建筑制图相关规定，初步了解建筑施工图纸的图示内容和表示方法。
江 萍 黄享苟 制作
（3）常用建筑材料图例
分项任务1 .1.4 建筑平、立、剖面图抄绘
任务实施
步骤1 任务准备 步骤2 抄绘建筑平面图 步骤3 抄绘建筑立面图 步骤4 抄绘建筑剖面图
分项任务1 .1.4 建筑平、立、剖面图抄绘
任务实施
步骤1 任务准备
1）熟悉制图的基本规定
图纸幅面 图线 字体 比例 尺寸标注
（4）剖面图的绘制
对于内部形状或构造比较复杂的形体，
使用剖面图可以将虚线变为实现，利用于识 图人员的读图，同时也便于标注尺寸。
1.剖面图
（2）剖面图的标注
中实线
剖切符号
钢筋混凝土
剖切位置线和投射方向线 剖切位置线:6~10mm长的粗短画线 投射方向线用4~6mm长的粗短画线
剖面图的线型
投射方向线
粗实线
（3）断面图的类别
移出断面
重合断面
• 按照与原图样相同的比例绘制， 旋转90度后重叠在原图样上。
表示现浇梁板
中断断面（断裂断面）
断面图和剖面图的区别？
（1）断面图和剖面图的基本概念不同
• 断面图——一个面的投影，是剖面图的一部分。 • 剖面图——一个体的投影。 （2）剖切符号的标注方法不同 断面图的剖切符号：一剖切位置线和剖切编号组成。 剖面图：剖切位置线、剖视方向线和剖切编号组成。 （3）断面图的剖切面不能转折，而剖面图 的剖切面可以发生转折。
工作任务流程：
浏览“资讯”→任务准备→抄绘建筑平面图→抄绘建筑立面图→抄绘建筑剖面图
1．资讯
(1)剖面图的标注要考虑哪几个方面？(2)剖面图有哪几种类别？
(3)断面图的标注要考虑哪几个方面？(4)断面图有哪几种类别？
(5)什么情况下需画出建筑材料图例？
2．决策
分析工程图纸的特点、组成、尺寸，明确手工抄绘施工图的工作重点。
