GB50003-2011《砌体结构设计规范

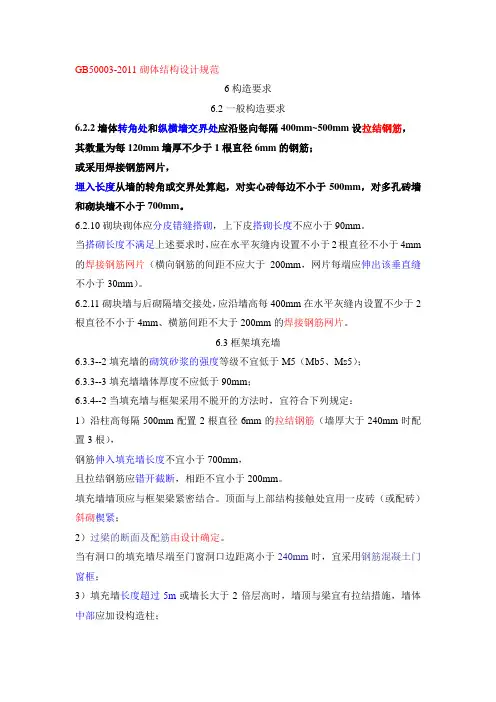

填充墙构造规范摘录
GB50003-2011砌体结构设计规范6构造要求6.2一般构造要求6.2.2墙体转角处和纵横墙交界处应沿竖向每隔400mm~500mm设拉结钢筋，其数量为每120mm墙厚不少于1根直径6mm的钢筋；或采用焊接钢筋网片，埋入长度从墙的转角或交界处算起，对实心砖每边不小于500mm，对多孔砖墙和砌块墙不小于700mm。
6.2.10砌块砌体应分皮错缝搭砌，上下皮搭砌长度不应小于90mm。
当搭砌长度不满足上述要求时，应在水平灰缝内设置不小于2根直径不小于4mm 的焊接钢筋网片（横向钢筋的间距不应大于200mm，网片每端应伸出该垂直缝不小于30mm）。
6.2.11砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于2根直径不小于4mm、横筋间距不大于200mm的焊接钢筋网片。
6.3框架填充墙6.3.3--2填充墙的砌筑砂浆的强度等级不宜低于M5（Mb5、Ms5）；6.3.3--3填充墙墙体厚度不应低于90mm；6.3.4--2当填充墙与框架采用不脱开的方法时，宜符合下列规定：1）沿柱高每隔500mm配置2根直径6mm的拉结钢筋（墙厚大于240mm时配置3根），钢筋伸入填充墙长度不宜小于700mm，且拉结钢筋应错开截断，相距不宜小于200mm。
填充墙墙顶应与框架梁紧密结合。
顶面与上部结构接触处宜用一皮砖（或配砖）斜砌楔紧；2）过梁的断面及配筋由设计确定。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框；3）填充墙长度超过5m或墙长大于2倍层高时，墙顶与梁宜有拉结措施，墙体中部应加设构造柱；墙高度超过4m时宜在墙高中部设置与柱连接的水平系梁；墙高超过6m时，宜沿墙高每2m设置与柱连接的水平系梁；梁的截面高度不小于60mm。
7.1圈梁7.1.5圈梁应符合下列构造要求：7.1.5--1当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m；7.15--3混凝土圈梁的宽度宜与墙厚相同。
最新砖砌体规范GB50203-2011
抽检数量：每一检验批且不超过250m3 砌体的 各类、各强度等级的普通砌筑砂浆，每台搅拌机 应至少抽检一次。验收批的预拌砂浆、蒸压加气 混凝土砌块专用砂浆，抽检可为3组。 检验方法：在砂浆搅拌机出料口或在湿拌砂浆的 储存容器出料口随机取样制作砂浆试块（现场拌 制的砂浆，同盘砂浆只应作1组试块），试块标 养28d后作强度试验。预拌砂浆中的湿拌砂浆稠 度应在进场时取样检验。
12
2002版4.0.8凡在砂浆中掺入有机塑化剂、早强剂、 缓凝剂、防冻剂等，应经检验和试配符合要求后，方 可使用。有机塑化剂应有砌体强度的型式检验报告。 砌筑砂浆增塑剂大多是一种发泡型的外加剂，掺加到 水泥砂浆中之后，通过搅拌在砂粒的周围生成微小而 稳定的水膜包裹的气泡，由于这些气泡的流动，起到 润滑和改善砂浆和易性的作用。正是由于砂浆中大量 微小气泡的存在，会对砂浆强度、砌体强度产生一定 的影响。
6
3.0.21（修改条文）砌体结构工程检验批验收时， 其主控项目应全部符合本规范的规定；一般项目应 有80％及以上的抽检处符合本规范的规定；有允许 偏差的项目，最大超差值为允许偏差值的1.5倍。 2002版：3.0.14 砌体工程检验批验收时，其主 控项目应全部符合本规范的规定；一般项目应有 80%及以上的抽检处符合本规范的规定，或偏差值 在允许偏差范围以内。 《 钢 结 构 工 程 施 工 质 量 验 收 规 范 》GB502052001：3.0.5 分项工程检验批合格质量标准应符 合下列规定: 2 一般项目其检验结果应有80%及以上的检查点 (值)符合本规范合格质量标准的要求，且最大值不 应超过其允许偏差值的1.2 倍。
15
GB50203-2011砌体结构工程施工质量验收规范
行业标准《粉煤灰砖》（JC 239） “粉煤灰砖”定义： “以粉煤灰、石灰或水泥为主要原料，掺加适量 石膏、外加剂、颜料和集料等，经坯料制备、成 型、高压或常压蒸汽养护而成的实心粉煤灰砖。”
6
JC239（粉煤灰砖） 引领效果
2004～2005年两年间，全国就上马“免烧砖” 生产线近万条，年总产量折标砖40亿～50亿块。 不仅造成资源的大量浪费，经济遭受严重的损失， 墙体存有安全隐患。
38
4.0.6 （修改）施工中不应采用强度等级小于M5水泥砂 浆替代同强度等级水泥混合砂浆，如需替代，应将水泥砂 浆提高一个强度等级。 （老标准 4.0.7 ） 施工中当采用水泥砂浆代替水泥混合 砂浆时，应重新确定砂浆强度等级。 国家标准《砌体结构设计规范》GB50003-2001 规定， 砌体的抗压强度以及抗剪强度、轴心抗拉强度、弯曲抗压 强度设计值均以水泥混合砂浆砌体确定；当砌体用水泥砂 浆砌筑时，砌体的抗压强度以及抗剪强度、轴心抗拉强度、 弯曲抗拉强度设计值应分别乘以 0.9以及0.8的调整系数。 当砌筑砂浆强度等级大于和等于 M5时，砌体强度设计值 不予降低。
21
3.0.21（修改条文）砌体结构工程检验批验收时，其主控项 目应全部符合本规范的规定；一般项目应有 80％及以上的抽 检处符合本规范的规定；有允许偏差的项目，最大超差值为 允许偏差值的1.5倍。 （老规范3.0.14）砌体工程检验批验收时，其主控项目应全 部符合本规范的规定；一般项目应有 80% 及以上的抽检处 符合本规范的规定，或偏差值在允许偏差范围以内。 条文说明：本条文补充了对一般项目中最大超差值作了规定， 其值为允许偏差值 1.5 倍。这是从工程实际现状考虑的，在 这种施工偏差下，不会造成结构安全问题和影响使用功能及 感官效果。
GB50003-2011《砌体结构设计规范
《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。
注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。
2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。
3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。
注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。
注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。
5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。
灌孔混凝土强度指标取同强度等级的混凝土强度指标。
2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。
7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。
注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。
8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。
3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。

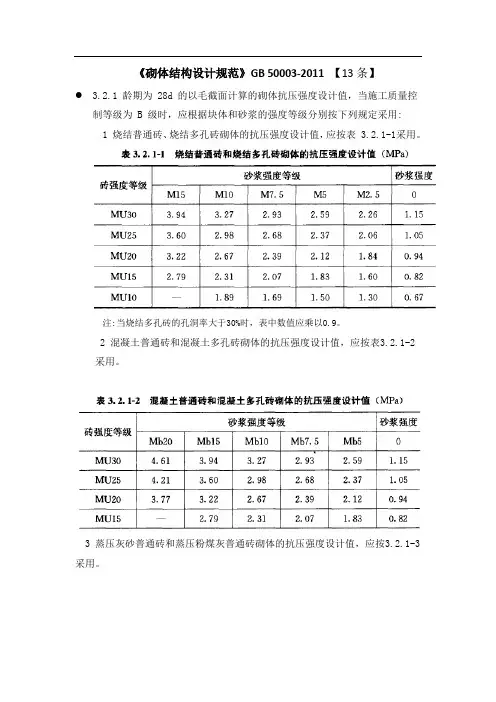

3《砌体结构设计规范》GB50003--强条
《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。
注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。
2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。
3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。
注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。
注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。
5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。
灌孔混凝土强度指标取同强度等级的混凝土强度指标。
2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。
7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。
注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。
8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。
3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。
(完整版)GB50003-2011《砌体结构设计规范
《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。
注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。
2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。
3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。
注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。
注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。
5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。
灌孔混凝土强度指标取同强度等级的混凝土强度指标。
2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。
7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。
注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。
8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。
3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。
最新砖砌体规范GB50203-2011方案
12
2002版4.0.8凡在砂浆中掺入有机塑化剂、早强剂、 缓凝剂、防冻剂等，应经检验和试配符合要求后，方 可使用。有机塑化剂应有砌体强度的型式检验报告。
砌体结构工程施工质量验收 规范
（GB 50203-2011）
2011年10月8日
1
2 术语
2.0.3块体——砌体所用各种砖、石、小砌 块的总称。
2.0.4小型砌块——块休主规格的高度大于 115mm而又小于380mm的砌块，包括 普通混凝土小型空心砌块、轻骨料混凝土 小型空心砌块、蒸压加气混凝土砌块等。 简称小砌块。
4.0.3脱水硬化的石灰膏、消石灰粉不能起塑化 作用又影响砂浆强度，故不应使用。建筑生石灰 粉由于其细度有限，在砂浆搅拌时直接干掺起不 到改善砂浆和易性及保水的作用。
9
4.0.6 （修改）施工中不应采用强度等级小于 M5水泥砂浆替代同强度等级水泥混合砂浆，如 需替代，应将水泥砂浆提高一个强度等级。
6
3.0.21（修改条文）砌体结构工程检验批验收时， 其主控项目应全部符合本规范的规定；一般项目应 有80％及以上的抽检处符合本规范的规定；有允许 偏差的项目，最大超差值为允许偏差值的1.5倍。
2002版：3.0.14 砌体工程检验批验收时，其主 控项目应全部符合本规范的规定；一般项目应有 80%及以上的抽检处符合本规范的规定，或偏差值 在允许偏差范围以内。
关于搁置预制梁、板时找平、坐浆的规定： 在已砌筑好的砌体上放置预制梁、板时，砌体顶
最新砖砌体规范GB
*
2.0.13 薄层砂浆砌筑法——采用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块墙体的施工方法，水平灰缝厚度和竖向灰缝宽度为2mm～4mm。简称薄灰砌筑法。 蒸压加气混凝土砌块专用砂浆 与蒸压加气混凝土性能相匹配的，能满足蒸压加气混凝土砌块砌体施工要求和砌体性能的砂浆，分为适用于薄灰砌筑法的蒸压加气混凝土砌块粘结砂浆；适用于非薄灰砌筑法的蒸压加气混凝土砌块砌筑砂浆。 使用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块时，砌块不需浇（喷）水湿润，水平灰缝厚度和竖向灰缝宽度为2 mm～4 mm。
4.0.7 在砂浆中掺入的砌筑砂浆增塑剂、早强剂、缓凝剂、防冻剂、防水剂等砂浆外加剂，其品种和用量应经有资质的检测单位检验和试配确定。所用外加剂的技术性能应符合国家现行标准《砌筑砂浆增塑剂》JC／T 164、《混凝土外加剂》GB 8076、《砂浆、混凝土防水剂》JC 474的质量要求。（原为强制性条文）
4小型砌块——块体主规格的高度大于115mm而又小于380mm的砌块，包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。简称小砌块。
10假缝——为掩盖砌体灰缝内在质量缺陷，砌筑砌体时仅在靠近砌体表面处有砂浆，而内部无砂浆的竖向灰缝。
15实体检测——由有资质的检测单位采用标准的检验方法，在工程实体上进行原位检测或抽取试样在实验室进行检验的活动。
2002版4.0.8凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。有机塑化剂应有砌体强度的型式检验报告。
（修改条文）现场拌制的砂浆应随拌随用，拌制的砂浆应在3h内使用完毕；当施工期间最高气温超过30℃时，应在2h内使用完毕。预拌砂浆及蒸压加气混凝土砌块专用砂浆的使用时间应按照厂方提供的说明书确定。 在一般气候情况下，水泥砂浆和水泥混合砂浆在3h和4h使用完，砂浆强度降低一般不超过20%，虽然对砌体强度有所影响，但降低幅度在10％以内。修改便于记忆。
砌体结构设计规范(GB-)
《砌体结构设计规范》（GB 50003-2011）【13条】1. 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。
注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。
2. 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。
3. 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。
注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
4. 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。
注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。
5. 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。
灌孔混凝土强度指标取同强度等级的混凝土强度指标。
2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6. 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-5 采用。
7. 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。
注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。
8. 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。
3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值fvg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。
砖砌体规范GB502032011
国 家 标 准 《 砌 体 结 构 设 计 规 范 》GB500032001规定，砌体的抗压强度以及抗剪强度、轴 心抗拉强度、弯曲抗压强度设计值均以水泥混合 砂浆砌体确定；当砌体用水泥砂浆砌筑时，砌体 的抗压强度以及抗剪强度、轴心抗拉强度、弯曲 抗 拉 强 度 设 计 值 应 分 别 乘 以 0.9 以 及 0.8 的 调 整 系数。
8
4 砌筑砂浆
4.0.3 拌制水泥混合砂浆的粉煤灰、建筑生石灰、 建筑生石灰粉及石灰膏应符合下列规定：
2 建筑生石灰、建筑生石灰粉熟化为石灰膏，其 熟化时间分别不得少于7d和2d。沉淀池中贮存 的石灰膏，应防止干燥、冻结和污染，严禁采用 脱水硬化的石灰膏。建筑生石灰粉、消石灰粉不 得替代石灰膏配制水泥石灰砂浆；
4.0.7对砌筑砂浆增塑剂，2004年国家已发布、 实 施 了 行 业 标 准 《 砌 筑 砂 浆 增 塑 剂 》JG/T164 ， 在技术性能的型式检验中，包括掺用该外加剂砂 浆砌筑的砌体强度指标检验，使用时应遵照执行。
12
2002版4.0.8凡在砂浆中掺入有机塑化剂、早强剂、 缓凝剂、防冻剂等，应经检验和试配符合要求后，方 可使用。有机塑化剂应有砌体强度的型式检验报告。
1 原位轴压法
20
2 扁顶法
21
3 切制抗压试件法
22
4 原位单剪法 5 原位单砖双剪法 6 推出法 7 筒压法 8 砂浆片剪切法 9 砂浆回弹法 10 点荷法 11 砂浆片局压法 12 烧结砖回弹法 13 贯入法
23
5 砖砌体工程
5.1.3 （修改条文）砌体砌筑时，混凝土多孔砖、 混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖等块体 的产品龄期不应小于28d。
住房和城乡建设部公告第1094号――关于发布国家标准《砌体结构设计规范》的公告
住房和城乡建设部公告第1094号――关于发布国家标准《砌体结构设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2011.07.26
•【文号】住房和城乡建设部公告第1094号
•【施行日期】2012.08.01
•【效力等级】部门规范性文件
•【时效性】部分失效
•【主题分类】标准定额
正文
本篇法规中第3.2.1、3.2.2、3.2.3、6.2.1、6.2.2、6.4.2、7.1.2、7.1.3、
7.3.2（1、2）、9.4.8、10.1.2、10.1.5、10.1.6条已被《住房和城乡建设部关于发布国家标准〈砌体结构通用规范〉的公告》（中华人民共和国住房和城乡建设部公告2021年第65号）自2022年1月1日起废止。
住房和城乡建设部公告
第1094号
关于发布国家标准《砌体结构设计规范》的公告现批准《砌体结构设计规范》为国家标准，编号为GB50003-2011，自2012年8月1日起实施。
其中，第3.2.1、3.2.2、3.2.3、6.2.1、6.2.2、6.4.2、
7.1.2、7.1.3、7.3.2（1、2）、9.4.8、10.1.2、10.1.5、10.1.6条（款）为强制性条文，必须严格执行。
原《砌体结构设计规范》GB50003-2001同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部
二〇一一年七月二十六日。
《砌体结构设计规范》 GB50003-2011 与GB50003-2001 的比较
新旧《砌体结构设计规范》GB50003-2011 与GB50003-2001 的比较一．强制性条文的变化新规：3.2.1、3.2.2、3.2.3、6.2.1、6.2.2、6.4.2、7.1.2、7.1.3、7.3.2（1，2）、9.4.8、10.1.2、10.1.5、10.1.6 共13 条旧规：3.1.1、3.2.1、3.2.2、5.1.1、5.2.4、5.2.5、6.1.1、6.2.1、6.2.2、6.2.10、7.1.2、7.3.2、7.3.12、7.4.1、8.2.8、9.2.2、9.4.3、10.1.8、10.4.11、10.4.12、10.4.14、10.4.19、10.5.5、10.5.6、共24 条二．新旧规范详细修改如下第三章材料3.1.1 新规范取消3.1.1 条的强制性。
在新规范中，详细明确了各类块体的强度等级及砂浆的强度等级。
普通砖砂浆M,专用砂浆Ms，混凝土砌块砂浆Mb3.1.2 新规范中，3.2.1~3.2.3 仍为强制性条文。
条文说明里明确取消水泥煤渣混凝土砌块。
新规3.2.1-1 表中，增加一注：当烧结多孔砖的空洞率大于30%时，表中的数值乘以0.9.此处老规范的勘误中已注明，不算新增的。
3.2.1-2 表，增加混凝土普通转和混凝土多孔砖砌体的抗压强度设计值。
3.2.1-3 表，取消MU10 蒸压灰普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值。
并增加一注：当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
3.2.1-4 表，新规范取消旧规范注一：对错孔砌筑的砌体，应按表中数值乘以0.8，原因见条文说明3.2.2 最后与玉树地震相关。
3.2.1.5 新规范规定砌块砌体的灌孔混凝土强度不应低于Cb20，且不低于1.5 倍的块体强度等级。
旧规范为2 倍块体强度等级。
3.2.1.6 条双排孔或者多排孔轻集料混凝土砌块砌体的抗压强度设计值，条文说明指出空洞率不大于35%的双排孔或者多排孔轻骨混凝土砌块抗压强度设计值按单排孔混凝土砌块强度设计值乘以1.1.3.2.1.7 条，表3.2.1-6 注：对细料石砌体，粗料石砌体和干砌勾缝石砌体，表中数值分别乘以系数1.4、1.2、0.8。
GB50003_2011砌体结构设计规范课件
最小的在这里
二、砌体结构的概念
蒸压灰砂普通砖、蒸压粉煤灰普通砖专用砌筑砂浆 mortar for autoclaved silicate brick 由水泥、砂、水以及根据需要掺入的掺和料和外加剂等组 分，按一定比例，采用机械拌和制成，专门用于砌筑蒸压灰 砂砖、蒸压粉煤灰砖砌体，且砌体抗剪强度不低于烧结普通 砖砌体的取值的砂浆。 9 混凝土砌块灌孔混凝土 grout for concrete small hollow block 由水泥、集料、水以及根据需要掺入的掺和料和外加剂等 组分，按一定比例，采用机械拌后，用于浇筑混凝土砌块砌 体芯柱或其他需要填实部位空洞的混凝土。简称砌块灌孔混 凝土。 8
五、构造要求
1 房屋顶层墙体 屋面保温（隔热）层或屋面刚性面层及砂浆找平层应设置
分隔缝，分隔缝间距不宜大于6m,其缝宽不小于30mm，并与女儿
墙隔开。 2 顶层及女儿墙砂浆强度等级不低于M7.5（Mb7.5、Ms7.5）。 3 女儿墙应设置构造柱，构造柱间距不宜大于4m,构造柱应伸 至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起。
不是梁
六、圈梁、过梁、墙梁、挑梁
4 挑梁
名词解释
嵌固在砌体中的悬挑式钢筋混凝土梁。一般指房屋中的阳 台挑梁、雨蓬挑梁或外廊挑梁。
七、砌体结构抗震设计
纵向受拉钢筋的最小锚固长度lae
三、材料的强度等级
承重结构的块体的强度等级，应按下列规定采用： 烧结普通砖、烧结多孔砖的强度等级： MU30、MU25、MU20、MU15、MU10； 2 蒸压灰砂普通砖、蒸压粉煤灰普通砖的强度等级： MU25、MU20、MU15； 3 混凝土普通砖、混凝土多孔砖的强度等级： MU30、MU25、MU20、MU15； 4 混凝土砌块、轻集料混凝土砌块的强度等级： MU20、MU15、MU10、MU7.5 和 MU5； 5 石材的强度等级：MU100、MU80、MU60、MU50、MU40、 MU30 和 MU20。
最新砖砌体规范GB50203-2011
3
• 蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列 优点： • ①不需要对蒸压加气混凝土砌块提前浇（喷）水 湿润，不仅方便施工，而且又减少了砌块上墙含 水率，有利于对墙体收缩裂缝的控制； • ②对外墙，由于水平灰缝厚度和竖向灰缝宽度仅 2 mm ～ 4mm ，较采用一般砌筑砂浆灰缝宽度大大 减小，可减少灰缝处“热桥”的不利影响，提高 节能效果； • ③节省砌筑砂浆，并提高砌筑功效。
17
• 4.0.13 当施工中或验收时出现下列情况，可采用 现场检验方法对砂浆或砌体强度进行实体检测， 并判定其强度： 1 砂浆试块缺乏代表性或试块数量不足； 2 对砂浆试块的试验结果有怀疑或有争议； 3 砂浆试块的试验结果，不能满足设计要求； 4 发生工程事故，需要进一步分析事故原因。
18
• 按照经修订的国家标准《砌体工程现场检 测技术标准》 GB/T50315 ，可针对不同需 要采用下列相应检测方法： • 1 原位轴压法
22
5 砖砌体工程
• 5.1.3 （修改条文）砌体砌筑时，混凝土多孔砖、 混凝土实心砖、蒸压灰砂砖、蒸压粉煤灰砖等块体 的产品龄期不应小于28d。 • 【条文说明】 5.1.3 混凝土多孔砖、混凝土普通砖、 蒸压灰砂砖、蒸压粉煤灰砖早期收缩值大，如果这 时用于墙体上，很容易出现收缩裂缝。为有效控制 墙体的这类裂缝产生，在砌筑时砖的产品龄期不应 小于28d，使其早期收缩值在此期间内完成大部分。 实践证明，这是预防墙体早期开裂的一个重要技术 措施。此外，混凝土多孔砖、混凝土普通砖的强度 等级进场复验也需产品龄期为28d。 23
7
• 2002版 3.0.9（已取消）搁置预制梁、板的砌体 顶面应找平，安装时应座浆。当设计无具体要求 时，应采用1：2.5的水泥砂浆。 • 关于搁置预制梁、板时找平、坐浆的规定： 在已砌筑好的砌体上放置预制梁、板时，砌体顶 面应找平和坐浆，是保证梁、板的均匀传力、结 构安全的一项重要施工技术措施。 “干放”预制 梁、板的情况，不仅会导致梁、板的支点不明确， 受力不良和墙（或柱）局部受力，安全性降低之 外，还降低了结构的整体性。 • 取消的原因，是因为此要求不是砌体结构工程的 内容。但这项要求还是有的。
砖砌体规范GB50203-2011
3
• 蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列 优点：
• 注： • 1 砌筑砂浆的验收批，同一类型、强度等级的砂浆
试块不应少于3组；同一验收批砂浆只有1组或2组试 块时，每组试块抗压强度平均值应大于或等于设计 强度等级值的1.10倍；
16
• 抽检数量：每一检验批且不超过250m3砌体的各 类、各强度等级的普通砌筑砂浆，每台搅拌机应 至少抽检一次。验收批的预拌砂浆、蒸压加气混 凝土砌块专用砂浆，抽检可为3组。
2
• 2.0.13 薄层砂浆砌筑法——采用蒸压加气混凝土砌 块粘结砂浆砌筑蒸压加气混凝土砌块墙体的施工方 法，水平灰缝厚度和竖向灰缝宽度为2mm～4mm。 简称薄灰砌筑法。
• 由于加气混凝土与水泥砂浆材料的膨胀与收缩存在 着一定差异，加气混凝土又是一种多孔质吸水的材 料，传统水泥砂浆难以与加气混凝土粘牢。
• JG/T164-2004： • 3.0.1砌筑砂浆增塑剂—— • 砌筑砂浆拌制过程中掺人的用以改善砂浆和易性
的非石灰类外加剂。 • 6.5 复验 • 复验应采用封存样。如使用单位要求现场取样.应
事先在供货合同中规定，并在生产和使用单位人 员及第三方人员在场的情况下于现场取混合样。 复验应按照型式检验项目进行检验。
• 4.0.7对砌筑砂浆增塑剂，2004年国家已发布、实 施了行业标准《砌筑砂浆增塑剂》JG/T164，在 技术性能的型式检验中，包括掺用该外加剂砂浆 砌筑的砌体强度指标检验，使用时应遵照执行。
最新砖砌体规范GB50203-2011
14
• 4.0.12 （修改条文）砌筑砂浆试块强度验收时其强 度合格标准应符合下列规定： • 1同一验收批砂浆试块强度平均值应大于或等于设计 强度等级值的1.10倍（比原规范增加10%）； • 2同一验收批砂浆试块抗压强度的最小一组平均值应 大于或等于设计强度等级值的85％ （比原规范增加 10%） 。 • 注： • 1 砌筑砂浆的验收批，同一类型、强度等级的砂浆 试块不应少于3组；同一验收批砂浆只有1组或2组试 块时，每组试块抗压强度平均值应大于或等于设计 强度等级值的1.10倍；
9
• •
•
• 4.0.3 拌制水泥混合砂浆的粉煤灰、建筑生石灰、 建筑生石灰粉及石灰膏应符合下列规定： • 2 建筑生石灰、建筑生石灰粉熟化为石灰膏，其 熟化时间分别不得少于7d和2d。沉淀池中贮存的 石灰膏，应防止干燥、冻结和污染，严禁采用脱 水硬化的石灰膏。建筑生石灰粉、消石灰粉不得 替代石灰膏配制水泥石灰砂浆； • 条文说明：脱水硬化的石灰膏、消石灰粉不能起 塑化作用又影响砂浆强度，故不应使用。建筑生 石灰粉由于其细度有限，在砂浆搅拌时直接干掺， 起不到改善砂浆和易性及保水的作用。
12
• 2002版 4.0.8凡在砂浆中掺入有机塑化剂、早强剂、 缓凝剂、防冻剂等，应经检验和试配符合要求后，方 可使用。有机塑化剂应有砌体强度的型式检验报告。 • 砌筑砂浆增塑剂大多是一种发泡型的外加剂，掺加到 水泥砂浆中之后，通过搅拌在砂粒的周围生成微小而 稳定的水膜包裹的气泡，由于这些气泡的流动，起到 润滑和改善砂浆和易性的作用。正是由于砂浆中大量 微小气泡的存在，会对砂浆强度、砌体强度产生一定 的影响。
13
• 4.0.10 （修改条文）现场拌制的砂浆应随拌随用， 拌制的砂浆应在 3h内使用完毕；当施工期间最高 气温超过 30℃时，应在2h内使用完毕。预拌砂浆 及蒸压加气混凝土砌块专用砂浆的使用时间应按 照厂方提供的说明书确定。 • 在一般气候情况下，水泥砂浆和水泥混合砂浆在 3h和4h使用完，砂浆强度降低一般不超过 20%， 虽然对砌体强度有所影响，但降低幅度在 10 ％以 内。修改便于记忆。
GB50003_2011《砌体结构设计规范方案
《砌体结构设计规范》GB 50003-2011【13条】3.2.1 龄期为 28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1采用。
注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。
2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2采用。
3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。
注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。
注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；2 对T 形截面墙体、柱，应按表中数值乘以0.85 。
5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于1.5倍的块体强度等级。
灌孔混凝土强度指标取同强度等级的混凝土强度指标。
2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表 3.2.1-5 采用。
7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按3.2.1-6采用。
注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数1.4 、1.2 和0.8 。
8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。
3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值，应符合下列规定:1 当施工质量控制等级为B 级时，强度设计值应按表3.2.2 采用：2 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗剪强度设计值f vg应按下式计算:式中: fg——灌孔砌体的抗压强度设计值(MPa) 。
《砌体结构设计规范》(GB50003-2011)
•
• •
•
注：确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。
2019/3/17
• •
3.2 砌体的计算指标
3.2.1 龄期为 28d 的以毛截面计算的各类砌体抗压强度设计值，当施工质量控制等级为 B 级时，应根据块体和砂浆 的强度等级分别按下列规定采用： 1 烧结普通砖和烧结多孔砖砌体的抗压强度设计值，应按表 3.2.1-1 采用。 • 表 3.2.1-1 烧结普通砖和烧结多孔砖砌体的抗压强度设计值（MPa）
石砌体：包括各种料石和毛石的砌体。
1.0.3 本规范根据现行国家标准《建筑结构可靠度设计统一标准》GB 50068 规定的原则制订。 设计术语和符号按照现行国家标准《建筑结构设计术语和符号标准》GB/T 50083 的规定采用。
•
1.0.4 按本规范设计时，荷载应按现行国家标准《建筑结构荷载规范》GB 50009 的规定执行； 墙体材料的选择与应用应按现行国家标准《墙体材料应用统一技术规范》GB 50574 的规定执行； 混凝土材料的选择应符合现行国家标准《混凝土结构设计规范》GB 50010 的要求；施工质量控 制应符合现行国家标准《砌体工程施工质量验收规范》GB 50203、《混凝土结构工程施工质量验 收规范》GB 50204 的要求；结构抗震设计应符合现行国家标准《建筑抗震设计规范》GB 50011 的有关规定。
烧结普通砖、烧结多孔砖的强度等级：MU30、MU25、MU20、MU15 和 MU10；
蒸压灰砂普通砖、蒸压粉煤灰普通砖的强度等级：MU25、MU20、MU15； 混凝土普通砖、混凝土多孔砖的强度等级：MU30、MU25、MU20、MU15； 混凝土砌块、轻集料混凝土砌块的强度等级：MU20、MU15、MU10、MU7.5 和 MU5； 石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30 和 MU20。 用于承重的双排孔或多排孔轻集料混凝土砌块砌体的孔洞率不应大于 35％；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！
《砌体结构设计规范》GB 50003-2011【13条】
3.2.1 龄期为28d 的以毛截面计算的砌体抗压强度设计值，当施工质量控
制等级为B 级时，应根据块体和砂浆的强度等级分别按下列规定采用:
1 烧结普通砖、烧结多孔砖砌体的抗压强度设计值，应按表3.2.1-1采用。
注:当烧结多孔砖的孔洞率大于30%时，表中数值应乘以0.9。
2 混凝土普通砖和混凝土多孔砖砌体的抗压强度设计值，应按表3.2.1-2
采用。
3 蒸压灰砂普通砖和蒸压粉煤灰普通砖砌体的抗压强度设计值，应按3.2.1-3 采用。
注:当采用专用砂浆砌筑时，其抗压强度设计值按表中数值采用。
4 单排孔混凝土和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表3.2.1-4 采用。
注: 1 对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；
2 对T 形截面墙体、柱，应按表中数值乘以0.85 。
5 单排孔混凝土砌块对孔砌筑时，灌孔砌体的抗压强度设计值fg，应按下列方法确定:
1)混凝土砌块砌体的灌孔混凝土强度等级不应低于Cb20，且不应低于
1.5 倍的块体强度等级。
灌孔混凝土强度指标取同强度等级的混凝土强度指
标。
2) 灌孔混凝土砌块砌体的抗压强度设计值fg，应按下列公式计算:
6 双排孔或多排孔轻集料混凝土砌块砌体的抗压强度设计值，应按表3.2.1-5 采用。
7 块体高度为180mm~350mm 的毛料石砌体的抗压强度设计值，应按
3.2.1-6 采用。
注:对细料石砌体、粗料石砌体和干砌勾缝石砌体，表中数值应分别乘以调整系数
1.4 、1.2 和0.8 。
8 毛石砌体的抗压强度设计值，应按表3.2.1-7 采用。
3.2.2 龄期为28d 的以毛截面计算的各类砌体的轴心抗拉强度设计值、弯曲
抗拉强度设计值和抗剪强度设计值，应符合下列规定:
1 当施工质量控制等级为B 级时，强度设计值应按表3.2.
2 采用：。
