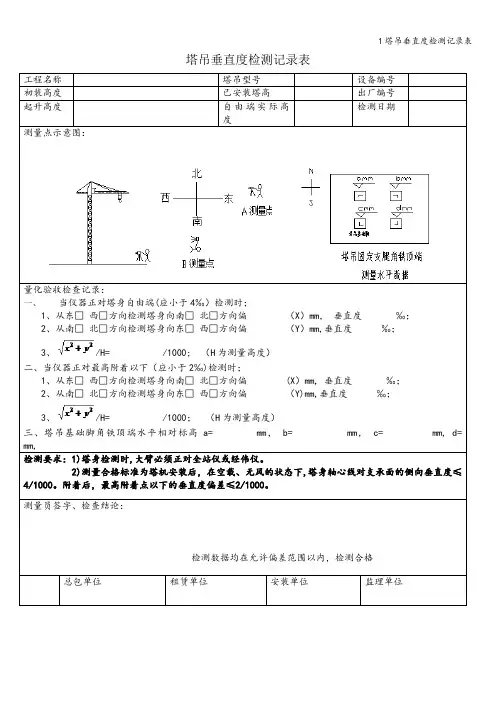

塔吊垂直度观测记录表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工单位江苏盐城二建集团有限公司编号1-001
工程名称五里坨建设组团01#地块定向安
置房B地块B-1#B-2#、B-3#、B-8#、B-12#
及1#地下车库A段工程
观测仪器型号TDJ2Z
塔吊位置1＃塔塔吊高度（H/m）25Ｍ
观测点布置简图：
说明：在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000 ；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000
观测点编号允许偏差值垂直偏差值计算偏差值备注
东侧
不大于
33×3＝13.5 20.2
5 向西偏19.7
南侧49.9
0 无偏差49.9
编制李山志测量记录观测日期：2012年09月28日
施工单位江苏盐城二建集团有限公司编号1-002
工程名称五里坨建设组团01#地块定向安
置房B地块B-1#B-2#、B-3#、B-8#、B-12#
及1#地下车库A段工程
观测仪器型号TDJ2Z
塔吊位置1＃塔塔吊高度（H/m）25Ｍ
观测点布置简图：
说明：在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000 ；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000
观测点编号允许偏差值垂直偏差值计算偏差值备注
东侧
不大于
33×3＝13.5 20.2
5 向西偏19.7
南侧49.9
0 无偏差49.9
编制李山志测量记录观测日期：2012年10月24日
施工单位江苏盐城二建集团有限公司编号1-003
工程名称五里坨建设组团01#地块定向安
置房B地块B-1#B-2#、B-3#、B-8#、B-12#
及1#地下车库A段工程
观测仪器型号TDJ2Z
塔吊位置1＃塔塔吊高度（H/m）37.5Ｍ
观测点布置简图：
说明：在两相互垂直的方向，先在一个方向中离塔吊高度1.5倍远的地方架设经纬仪,瞄准塔吊一边顶部,利用经纬仪投测下来,做一标记,量出其与底部的水平距离,用正倒镜投点法观测两个测回,取平均值即可。在空载，风速不大于3m/s状态下，塔吊大臂与仪器平行时，独立状态（或附着状态下最高附点以上）塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度3/1000 ；附着状态下最高附点以下塔身轴心线对支承面垂直度偏差最大不应超过架体安装高度2/1000
观测点编号允许偏差值垂直偏差值计算偏差值备注
东侧
不大于
33×3＝13.5 20.4
5 向西偏19.5
南侧49.9
0 无偏差49.9
编制李山志测量记录观测日期：2012年11月26日
