高压断路器机械特性试验流程[ 原创]在电力系统应用中，高压断路器的核心功能是断开和连接负荷电路，快速、可靠的隔离故障线路，防止事故扩散，减小故障损失的主要功能和作用，高压断路器也是我们俗称的高压开关，通过电磁或弹簧机构和优良的灭弧性能能迅速与故障脱离，使得在电网中得到了广泛的应用，尤其在配网中几乎全是，那么，我们平时的工作中该如何维护高压开关呢？下面说一说高压断路器机械特性试验流程和要注意的问题，请您参考。
高压断路器机械特性试验流程（SJGK-I）（1）了解功能及测试项目机械特性是传动机构组成，包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件结构，测量精度要求高，一般推荐SJGK-I高压开关动特性测试仪进行测量，采用可编程逻辑电路与高压设备测量技术进行有机结合，高效便捷的处理时间、速度、同期、行程、超程、开距、弹跳、线圈电流、低电压等机械性能，以人机对话的操作方式，面向各种电压等级的真空开关、六氟化硫开关、少油开关、多油开关等高压开关的机械性参数的测量。
（2）接线方法机械特性测试仪的接线方法与市面任何一款同类型的产品接线方法大致雷同，这主要是基于它的测量原理。
2.1 地线与断口线先将断路器下断口并联短接接地，并确认接触完好，其次将上断开用专用连接线引入测试仪的A1A2A3端口，如果是多断口开关类型，用同样的方式引入B1B2B3即可，连接完成后，可通过高压开关动特性测试仪的面板选项查看当前端口的状态，如果显示状态如实际状态不对应时检查接线是否正确，地线是否可靠。
2.2 分合闸连接线分合闸连接线是用于触发断路器分闸、合闸时的电源（DC110V、DC220V）信号，只有设置状态为‘内触发’时，该电源才正常输出，否则，电源不输出，分合闸的连接线为单根三股红、绿、黑线，红色线为合闸信号，绿色线为分闸信号，黑色线为公共点，将其对应接入高压开关的二次所对应的端口，储能等待测量，分合闸电源线也有可能根据升级发生变化，最终以实物说明书为准。
高压开关动特性测试仪操作说明

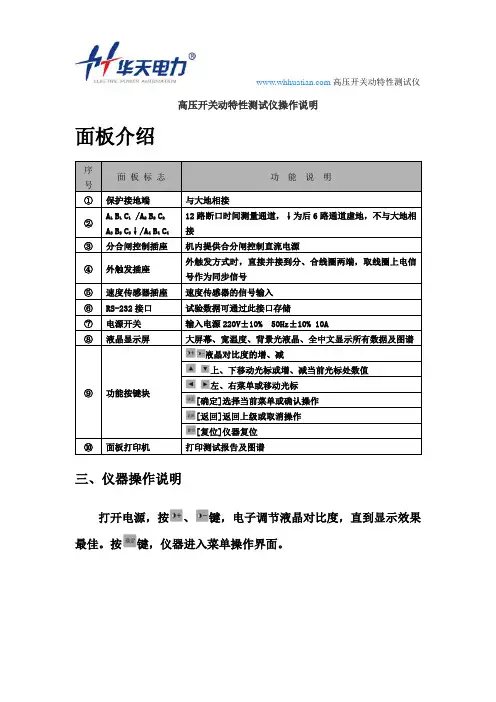

高压开关动特性测试仪高压开关动特性测试仪操作说明面板介绍 序号面 板 标 志 功 能 说 明①保护接地端 与大地相接 ②A 1B 1C 1 /A 2 B 2 C 2 A 3 B 3 C 3↓/A 4 B 4 C 4 12路断口时间测量通道，↓为后6路通道虚地，不与大地相接 ③分合闸控制插座 机内提供合分闸控制直流电源 ④外触发插座 外触发方式时，直接并接到分、合线圈两端，取线圈上电信号作为同步信号 ⑤速度传感器插座 速度传感器的信号输入 ⑥RS-232接口 试验数据可通过此接口存储 ⑦电源开关 输入电源220V±10% 50Hz±10% 10A ⑧ 液晶显示屏 大屏幕、宽温度、背景光液晶、全中文显示所有数据及图谱⑨ 功能按键块 液晶对比度的增、减上、下移动光标或增、减当前光标处数值 左、右菜单或移动光标 [确定]选择当前菜单或确认操作[返回]返回上级或取消操作[复位]仪器复位⑩ 面板打印机 打印测试报告及图谱三、仪器操作说明打开电源，按、键，电子调节液晶对比度，直到显示效果最佳。
按键，仪器进入菜单操作界面。
高压开关动特性测试仪屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
3.1主菜单设置测试前，仪器的各种操作状态的设置。
3.1.1测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
高压开关动特性测试仪②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:①开关做“合－分－合－分”操作时，选4000ms时长;②进行仪器内部操作电压校验时，选4000ms时长。
高压开关动作特性测试仪合闸时间示值误差测量值的不确定度评定
的误差限 １００ｍｓ时为 ±００１ｍｓ，即半宽为 ００１ｍｓ，属于
４３ 被校测试仪分辨力引入的标准不确定度 ｕ（Ｔ３） ＴＹ１６００Ｂ型开关特性测试仪分辨力 ００１ｍｓ，因
属于均匀分布，包含因子 ｋ＝槡３，半宽为 ０００５ｍｓ。 得：ｕ（Ｔ３）＝０槡０３０５＝０００２９ｍｓ，自由度：νＴ３ ＝∞
合闸时间误差 ΔＴ（ｍｓ） ００１ ００２ ００２ ００２ ００１ ００１ ００２ ００３ ００３ ００２
根据实验标准差公式，得：
ｓ（ΔＴ１）＝０００７４ｍｓ，则： ｕ（Ｔ１）＝ｓ＝０００７４ｍｓ，自由度：νＴ１ ＝９。 ４２ 校准装置的准确度引入的标准不确定度 ｕ（Ｔ２） 根据装置说明书得知，高压开关测试仪校准装置
成标准不确定度为：
ｕｃ＝槡ｕ２（Ｔ１）＋ｕ２（Ｔ２）＋ｕ２（Ｔ３）＝０００９８４ｍｓ
７ 扩展不确定度 包含因子 ｋ取 ２，合闸时间 １００ｍｓ处校准误差
的扩展不确定度： Ｕ ＝ｕｃ×２＝０００９８４×２＝００２ｍｓ， ｋ＝２
参考文献 ［１］ＪＪＦ１０５９１－２０１２《测量不确定度评定与表示》 ［２］ＪＪＧ１１２０－２０１５《高压开关动作特性测试仪检定规程》
０ 引言 高压开关 （或 称 断 路 器 ）不 仅 可 以 切 断 或 闭 合
高压电路中的空载电流和负荷电流，而且当系统发 生故障时通过继电器保护装置的作用，切断过负荷 电流和短路电流，保证电网无故障部分正常运行，是 电网中的重要设备，高压开关的分、合闸时间是高压 开关的重要技术指标，高压开关动作特性测试仪是 对高压开关相关技术指标进行检测的设备，为保证 测量值的准确、可靠，特对高压开关动作特性测试仪 的合闸时间示值误差的测量值进行不确定度评定分 析，而分闸时间示值误差测量值的不确定度评定可 参照合闸时间的进行。 １ 测量方法
高压开关试验技术规范
/products_list.html高压开关试验技术规范关键词：高压开关动特性测试仪高压开关实验项目及技术规范：（1）速度特性测量方法和测量结果应该符合制造商规定；（2）短路器的分闸时间、合闸时间及分合时间（金属短接时间）、主触头、辅助触头的配合时间应该符合制造商出厂规定，运行时间较长的应另行考虑。
（3）除了制造商规定以外，断路器机械特性试验应满足以下要求：相间合闸不同期不大于5ms,相间分闸不同期不大于3ms,同相各断口间合闸不同期不大于3ms,同相各断口间分闸不同期不大于2ms，高压开关试验需要高压开关动特性性测试仪进行测量。
高压开关动特性性测试仪可以测量哪些参数？包括（分）合闸顺序，三相不同期、同相不同期、合（分）闸时间、弹跳时间、弹跳次数、反弹幅度、行程、开距、超行程、刚合速度、刚分速度、最大速度、平均速度，金属短接时间、无电流时间、电流波形曲线和时间行程速度曲线等。
高压开关试验步骤：（1）高压开关动作时间测量。
将断路器机械特性测试仪的合闸、分闸控制线分别接入短路器的二次控制线中，用试验接线将短路器一次各断口的引线接入断路器机械特性测试仪的时间通道，测试步骤如下：（a）将可调直流电源调至断路器额定操作电压，通过控制短路器机械特性测试仪，在额定操作电压及额定结构压力下对短路器进行合闸操作，分闸操作，测得各项合闸、分闸动作时间。
/products_list.html （b）三相合闸时间中的最大值和最小值即为合闸不同期，三相分闸时间中的最大值与最小值只差即为分闸不同期。
（c）对于多断口的断路器，如果断路器每相存在多个断口的合闸、分闸时间并得出同相各断口合闸、分闸的不同期。
（d）如果断路器带有合闸电阻，则应同时测量合闸电阻的预投入时间。
（2）断路器动作速度测量。
可结合断路器动作时间同时进行，将速度传感器固定在断路器的垂直主轴或者是旋转轴，保持中心垂直，安全可靠，再通过高压开关进行断路器分闸、合闸操作，即可得到结果。
高压开关动特性测试仪说明书概要
高压开关动特性测试仪使用说明书武汉锐拓普电力设备有限公司目录第一部分产品介绍 ............................................................................................................... ........................... ....................................................................................11 1.1产品概述 .......................................................................................................................1 1.2主要测试项目及功能 ................................................................................................... 1 1.3主要技术指标 ...............................................................................................................1 1.4术语定义第二部分面板介绍 4 2.1面板布置图2.2时间测试端口2.3交流电源输入2.4直流电源操作2.5采样尺介绍2.6储能接口介绍2.7功能键介绍第三部分仪器操作说明 7 3.1合闸试验3.2分闸试验3.33.43.53.5.13.5.23.5.33.6.....................................................................................................................16 3.7通讯 .. (16)3.8.....................................................................................................................17第四部分 ......................................................................................... ................................................. ........................................1717 4.14.2软件使用 .....................................................................................................................17 4.2.1联机 .............................................................................................................................17 4.2.2上传历史数据 . (17)4.2.3控制试验 .....................................................................................................................19 4.2.4试验数据输出 .............................................................................................................19第五部分开关接线案例 ..................................................................................................... ..................................... ................................................................1919 5.1接线操作方法 (19)5.2油开关采样尺安装 ..................................................................................................... 20 5.3真空开关传感器安装及接线 ..................................................................................... 21 5.4六氟化硫采样尺的安装 (22)第六部分注意事项 ............................................................................................................. ............................. ................................................................................2323 6.1显示太黑太亮 .............................................................................................................23 6.2仪器死机 .....................................................................................................................23 6.3打印不正常 .................................................................................................................24第七部分产品清单 24高压开关动特性测试仪使用说明书第一部分产品介绍1.1产品概述高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要, 开发研制的专用仪器。
CT高压开关动特性测试仪操作说明
3、液晶显示屏 • 速度定义栏默认定义直线传感器测速，只需安装相应选中的传感器即 可。 • 速度定义栏非默认定义传感器测速，只需选择其它传感器即可，但此 时可能需要行程校正。 • 在使用角度传感器测速时，须输入行程校准值，其他传感器时，也可 按此校正。 • 选中合分测试模式时，仪器仅测试金短时间 • 仪器使用角度传感器测速时，仅测试行程、速度、最大速度值。 • 仪器使用直线传感器测速时：合闸不测试返程，分闸不测试开距、插 程、冲程。 • 刚分（合）速度的测量一般需按厂家指定的名义超程设置刚分（合） 点测速，仪器测得的插程是指电气合闸点至合闸静止位置的距离；而 超程是指引弧环端面至合闸静止位置的距离。插程值可作为超程的参 考，注意二者区别！
• • •
2）测速度端口﹑交流电源输入﹑外直流电源输入
• 6芯测速航空插口，连接光电测速传感器. • 电源线请使用本公司提供之250V,10A电源线。 • 现场交流电源应符合220V±10%,50Hz要求，一般不应单线共地供电。 • 插座内保险丝盒内20A保险丝（盒内另装有1颗保险丝备品） • 当使用外直流电源代替内部直流电源控制操动回路时，需关闭内电源 （内电源电位器调零）
2、按键功能 • 1）键盘图示：
• 2）按键说明： • 翻页键：按键依次循环调出参数设置表、时间项目数据表、行程速度 数据表、t图、 S-t图、V-S图、I-t图。 • 如出现光屏数据丢失现象，亦可按此键重显数据。 • ↑键：先按住此键，再按其他键。 • ↑键 + ← 键：打印机走纸。
• • • • • • • • • • • • • • • • •
3)操动控制回路﹑直流电压表﹑内(外)电源选择 • • • • • • • • • 仪器直流 分+、合+、负 ，插座分别接入开关操动控制回路。 分+ ，接分闸控制回路； 合+ ，接合闸控制回路； 负 ， 接公共回路。 仪器交、直流倒采样时，只需接入外同步的分、负或合、负控制信号 即可 指示内（外）直流电源的电压。 指示外同步的交、直流电源的脉冲电压。 位置在“内”时，调压电位器可调整内部直流电源，并可控制输出内 直流电源。 位置在“外”时，外部直流电源可输入，并可控制引入的外直流电源 输出；如不接入外部直流电源时，则用作交﹑直流倒采样功能。
GSGKC-V高压开关动特性测试仪说明书
前言:使用本产品前，请认真参阅使用说明，以减少不必要的人身及设备意外损害！您可以随时向本公司技术服务部电话咨询，也可以联系本公司技术服务部工程师培训及现场试验指导。
在使用仪器前，确定仪器接地。
输出电源严禁短路。
任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。
（详情点击进入官网或来电咨询）一、概述GSGK-HB高压开关特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，根据国家最新标准JJG1120-2015，对GSGK-HB高压开关特性测试仪进行了升级。
为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
1.仪器自动识别断口分、合闸状态，防止误操作。
2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3.机内可存储100组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
独立而特殊的分合闸控制单元，即分或合闸控制单元，即可做合闸也可以做分闸试验。
如其中一个控制回路坏掉了，不影响使用。
7.本仪器可进行电动和手动分合测试。
8.可进行高、低电压实验，自动寻找最低分或合闸电压。
9.重合闸试验，可做合分、分合，分合分等参数测量。
10.真空接触器（单线圈）参数测量。
11.全自动完成断路器老化试验（寿命测试）。
EKC-2009高压开关综合特性测试仪(开关机械、动作特性测试仪)说明书
使用须知1、认真阅读手册，按照手册的说明进行使用。
2、在使用前，请先在接地柱上接上地线。
3、如在使用过程中出现问题，请仔细检查控制线、信号线是否接触良好，如仍不能解决，与本公司联系。
4、任何个人或单位未经本公司允许，请不要打开机壳，否则责任自负。
5、本机功能如有改进恕不另行通知。
目录使用须知 (1)概述 (3)一、面板 (3)二、按键 (4)三、画面说明与按键操作 (5)四、控制线、信号线的连接与传感器的安装 (11)五、测试操作实例(以重合闸为例) (17)六、技术指标 (21)七、注意事项 (21)八、概念解释 (21)九、随机主要附件 (24)十、随机其它附件 (24)概述EKC-2009型高压开关综合特性测试仪是本公司第八代产品，它不但具有操作简单、接线方便、界面全汉化、抗干扰能力强、测量过程全自动等优点，而且有基于WINDOWS平台的软件系统的支持，为用户建立一个断路器机械特性测试数据的数据库，可用于各种电压等级的石墨触头、真空、六氟化硫、少油、空气负荷等开关以及带并联电阻的机械特性的测量。
一、面板1. 220V电源插座，保险管及电源开关；2. 直流操作电源输出接口（保险管（8A）、合闸电源；分闸电源、公共端、储能按钮、储能输出）3. 外同步接口；4. 石墨触头专用接线端口（采用输入端、控制输出端）；5. 传感器端口（关电编码器、直线滑阻）；6.合闸电阻输出端；8. 接地柱; 9. 液晶显示屏；10. 按键；11. USB接口；12.打印机；13. 断口测试线输入接口；二、高压开关动作特性测试仪按键按键说明：2.1 【返回】键在仪器正常操作中，按此键，则返回到主界面，继续进行其他操作的选择。
2.2 【功能】键本键在准备测试画面中用于操作命令【合/分】的选择，其它操作根据提示来选择。
2.3 【打印】键在数据画面中,按此键,将打印当前画面的数据。
2.4 【确定】键在准备测试画面中，本键用于执行由【确定】键设定的操作命令。
高压开关动作特性测试仪说明书
目录一、概述 (2)二、主要测试项目及功能 (2)三、主要技术指标 (2)四、术语定义 (3)五、接线操作方法 (3)六、功能键介绍 (3)七、操作说明 (4)八、采样尺安装 (5)九、注意事项 (7)十、保养、维修 (8)十一、运输、贮存 (8)十二、开箱及检查 (8)十三、其它 (9)衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。
一、概述GKC系列高压开关动特性测试仪是我公司为适应测试高压开关动作特性的需要开发研制的专用仪器。
它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内外多油、少油开关、真空开关，六氟化硫开关的动特性测试。
GKC可测多油、少油开关、真空开关、六氟化硫开关。
二、主要测试项目及功能１．12个断口的固有分、合闸时间；２．重合闸时间；３．分、合闸最大不同期性；４．刚分、刚合速度；５．弹跳时间及幅度；６．开关开距及开关超行程（真空开关、预置开关行程）；７．分、合闸平均速度；８．显示、打印速度－距离曲线三、主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0~6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：＜500mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%4、工作条件工作电压：AC220V±10%频率：50HZ功耗：≤60W使用环境温度：0~40℃使用环境湿度：≤90%RH体积：400×350×200(mm3)重量：7kg四、术语定义刚分、刚合速度：动静触头刚分后，刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距/时间开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。
CT2009高压开关动特性测试仪说明书ABS20121019
前言衷心感谢您选用本公司产品，您因此将获得本公司全面的技术支持和服务保障。
本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。
如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。
若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。
使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。
目录一、功能特点 (3)二、面板接线 (4)三、下位机菜单操作 (7)四、上位机菜单说明 (14)五、测速安装 (23)六、测试方法 (24)七、参数概念 (25)八、技术指标 (26)九、售后服务 (27)十、典型开关速度定义表 (28)十一、简单故障分析与排除 (30)一、功能特点测试指标：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。
抗扰通道：可抵御550KV变电所现场静电干扰！位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。
亦可适配用户传统自配的滑线电阻传感器。
精细测试：严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分：高压开关综合测试仪DL/T846.3—2004要求研制。
100kHz高速采样，时间分辨率0.01ms，测试时长高达9.9s。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可设置电压，指令各项分、合、重合闸操作及动作电压试验。
同步触发：可响应电压、电流、传感器、断口变化多种同步触发方式。
操作界面：5.7″黑白液晶屏，菜单式操作，并在面板上增加了快捷设置按键。
速度定义：提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。
各种检验测试仪器使用说明
各种检验测试仪器使用说明仪器使用说明书一、产品介绍本产品为一款多功能检验测试仪器，可用于多种领域的测试和检验，包括但不限于电子产品、机械设备、化工产品等。
该仪器具有精准的测量功能和快速的检测速度，适用于各种环境和场合。
二、产品特点1.多功能性：本产品可以进行多种测试和检验，包括温度、压力、电流、电压等多个参数的测量。
2.灵活性：该仪器具有多种测量模式和参数设置功能，可根据用户需求进行调整。
3.高精度：本产品采用先进的传感技术和数据处理算法，测量精度高，数据可靠。
4.易操作性：该仪器操作简单，界面友好，适用于各种用户。
5.稳定性：本产品具有稳定的性能和可靠的品质，长时间使用不易出现故障。
三、使用说明1.开机操作：将电源插头插入电源插座，按下电源开关，待仪器显示屏亮起后，表示已开机成功。
2.参数设置：在显示屏上选择所需测量参数和模式，通过上下左右方向键进行调整，按下确认键确定设置。
3.测量操作：将待测物品连接到仪器相应接口处，按下测量键进行测量，待仪器显示测量结果后，可进行数据记录或保存。
4.关机操作：长按电源开关键，待显示屏熄灭后，表示已成功关机。
四、注意事项1.请勿将本产品暴露在潮湿、高温、高压等恶劣环境下使用，以防损坏仪器和影响测量精度。
3.使用本产品时请注意安全，避免发生意外事故。
4.每次使用后，请及时清洁和保养仪器，以确保性能稳定和寿命延长。
五、维护保养1.定期检查本产品的接线和接口是否松动，如有问题请及时处理并调整。
2.定期清洁本产品的表面和显示屏，以保持清洁和美观。
3.如长时间不使用本产品，请将其存放在干燥通风的环境中，避免受潮或受潮引起故障。
开关动特性测试
NDGKC-VI高压开关动特性测试仪随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
高压开关综合特性测试仪即（高压开关机械特性测试仪）为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
特征：☆、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
☆、高速热敏打印机，方便现场打印测试数据。
☆、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。
可提供DC20～265V可调电源，电流20A。
任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
☆、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
☆、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
☆、开关动作一次，得到所有数据及图形。
☆、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
☆、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
☆、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
☆、内含包络线，进行分析对比，还能进行开关震动频率分析。
☆、内部抗干扰电路可满足800KV变电站内可靠使用。
技术参数：1．时间测量：12路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.01ms～20s，分辨率：0.01ms,测试范围：20s～200s，分辨率：0.1ms,在200ms以内准确率：(0.05%t±0.1)ms2.合闸电阻测量：3/6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸电阻投入时间、电阻值3.测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字4.重合闸测量：合分、分合、分合分5．速度测量：刚分（刚合）速度指定时间段（行程段或角度段）平均速度6.测速范围：1mm传感器0.01～25.00m/s，0.1mm传感器0.001～20.0m/s360°角度传感器1周波/0.25°7．行程测量：动触头行程（行程）接触行程（开距）超行程过冲行程、反弹行程8.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm加速度传感器测量范围：0-600mm，分辨率：0.1mm360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）9.线圈电流测量范围：0～40A,分辨率：≥0.01A。
高压开关动特性测试仪使用步骤课件
设备特点
高精度测试
自动化测试
采用高精度传感器和先进的信号处理技术 ，能够准确测量高压开关设备的动态特性 参数，提高测试精度。
支持自动化测试流程，可实现一键式测试 ，降低人工操作误差，提高测试效率。
多种测试模式
良好的人机交互
支持多种测试模式，如单次测试、连续测 试和自动测试等，满足不同测试需求。
采用大屏幕液晶显示器和高品质的操作按 钮，使得操作简单方便，提高用户体验。
故障排除
检查电源
确保测试仪的电源连接正常，电 源线无破损，电源电压在规定范
围内。
检查测试线
检查测试线是否完好，有无破损 或松动现象，如有异常应及时更
换或修复。
软件故障
如测试仪无法正常启动或运行软 件时出现问题，可尝试重新安装
软件或联系技术支持人员。
保养建议
定期校准
为保证测试结果的准确性，建议定期对测试仪进 行校准，确保设备性能稳定。
作正常。
校准仪器
按照设备手册的说明，进行必 要的校准操作，以确保测试结 果的准确性。
测试验证
使用已知功能的样品进行测试 ，验证测试仪是否正常工作。
调整设置
根据实际测试需求，调整测试 参数和设置，以满足特定的测
试要求。
注意事项
安全第一
始终牢记安全是最重要的，确保在测 试过程中遵守所有安全规定和操作程 序。
在测试过程中，应将高压开关与其他带电设备进行隔离，避免
发生触电事故。
警示标识
03
在测试设备上张贴明显的警示标识，提醒操作人员注意安全事
项。
开始测试
在确认测试参数无误后 ，按下仪器上的开始按 钮，开始高压开关动特
性测试。
高压开关动特性测试仪操作说明
赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。
一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。
按确定键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
1、主菜单设置测试前，仪器的各种操作状态的设置。
1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
高压开关机械特性测试仪的使用及接线方式
华天电力 | 专业权威的电测产品解决方案提供商
控制时间间隔 t2 是指从给分闸线圈上电到给合闸线圈上电的这段时长。对于“合 －t1－分”、“分－t2－合”、“分－t2－合－t1－分”操作，控制时间间隔 t1 设置 为合闸固有时间，与开关合闸时间相当，控制时间间隔 t2 设置为分闸固有时间， 与开关分闸时间相当。 3.2.5 合闸低跳、分闸低跳
5 速度传感器插座 速度传感器的信号输入
6 RS-232 接口
试验数据可通过此接口存储
7 电源开关
输入电源 220V±10% 50Hz±10% 10A
华天电力 | 专业权威的电测产品解决方案提供商
8 液晶显示屏
9 功能按键块
10 面板打印机
三、仪器操作说明
大屏幕、宽温度、背景光液晶、全中文显示所有数据 及图谱
二、面板介绍
序 面板标志
号
ห้องสมุดไป่ตู้
功能说明
1 保护接地端
与大地相接
2 A1 B1 C1 /A2 B2 C2 12 路断口时间测量通道，↓为后 6 路通道虚地，不与 A3 B3 C3↓/A4 B4 C4 大地相接
3 分合闸控制插座 机内提供合分闸控制直流电源
4 外触发插座
外触发方式时，直接并接到分、合线圈两端，取线圈 上电信号作为同步信号
华天电力 | 专业权威的电测产品解决方案提供商
合前分后 10mm 合前分后 6mm
部分 35KV 真空开关 部分 10KV 真空开关
高压开关动特性测试仪安全操作及保养规程
高压开关动特性测试仪安全操作及保养规程1. 引言高压开关动特性测试仪是一种用于测试高压开关动作特性的设备，具有重要的应用价值。
为了确保设备的正常运行和安全使用，本文档将介绍高压开关动特性测试仪的安全操作和保养规程。
2. 安全操作规程2.1 设备检查在使用高压开关动特性测试仪之前，需要进行设备检查以确保设备的正常工作状态。
具体操作如下：•确保电源线和连接线完好无损，并连接牢固。
•检查设备的外观是否有损坏，如有损坏应及时维修或更换设备。
•检查设备各个按键和显示屏是否正常工作，如有异常情况应停止使用并联系维修人员。
2.2 电源接入在接入电源之前，请按照以下步骤进行操作：1.确保电源开关处于关闭状态。
2.将电源线插头插入电源插座。
3.打开电源开关，并观察设备的指示灯状态。
4.若设备正常运行则可以进行下一步操作，若设备异常请立即停止使用并联系维修人员。
2.3 操作步骤在进行高压开关动特性测试仪的操作时，应按以下步骤进行：步骤一：准备工作1.将被测高压开关正确接入测试仪，并确保连接牢固。
2.设置测试仪的相关参数，如测试电压、测试次数等。
步骤二：进行测试1.打开测试仪的电源开关，确保设备正常运行。
2.根据需要选择测试模式，如开关合闸动特性测试、开关分闸动特性测试等。
3.按下开始测试按钮，测试仪将自动对被测高压开关进行测试。
4.在测试过程中，注意观察测试仪的显示屏，记录测试结果。
步骤三：结束测试1.测试完成后，按下停止测试按钮，停止测试仪的工作。
2.关闭测试仪的电源开关。
3.将测试仪与被测高压开关断开连接。
3. 保养规程3.1 日常保养为了保证高压开关动特性测试仪的正常运行，应进行日常的保养工作。
具体操作如下：•定期清洁设备的外部表面，确保设备无尘污。
•检查设备的连接线，如有损坏或老化应及时更换。
•按照设备说明书进行润滑工作，确保设备的运动部件灵活运转。
3.2 定期保养定期保养是为了保证高压开关动特性测试仪的长期稳定运行。
CT分析仪说明书
CT 参数分析仪用户手册CT 参数分析仪的安全规程在操作CT参数分析仪之前，请认真阅读安全指南和操作说明。
在不理解本手册的情况下，请不要使用CT参数分析仪。
如果对安全指南和操作说明的某些内容不清楚，请致电义天科技。
操作人员在整个测试中请遵循所有的安全规程。
当在高压区域进行测试时，尤其要注意高压测试设备安全操作的国家标准。
安全操作现场测试时，CT参数分析仪采用配备的接地线，可靠接地后才可以使用。
接地点的选择应该尽量靠近测试对象。
• 断开测试电缆时，先从仪器侧开始。
• 在仪器工作时，切勿连接或断开测试对象。
因为外部电感线圈存贮的能量可能产生致命的高电压，导致人身伤害和设备永久损坏。
• 在测试时，要保证互感器高压侧的一个端子可靠接地。
• 不要在多雨或潮湿气候下操作CT参数分析仪。
• CT参数分析仪的内部可能产生高达120V的电压！请注意安全。
• 确保连接到CT 参数分析仪的测试对象的端子不带任何电位。
在测试中，CT参数分析仪是测试对象的唯一允许电源。
• 在装置测试过程中，切勿连接或断开测试对象。
• 当测量互感器的变比时，请确保测试电压是加在二次绕组，一次绕组连在相应的测量输入上。
不小心把绕组弄混了，可能导致在互感器内部产生危及生命的电压，并损坏连接的CT 或者是CT参数分析仪！安全规则小心：在没有完好的保护地连接的情况下工作时，所有输入/ 输出和机箱外表可能产生致命的电压。
注意：请更换相同型号的保险。
1 用途和特性1.1 用途CT参数分析仪用于对电流互感器（带气隙、或不带气隙铁芯的CT）进行自动测试和校验, 适用于实验室和现场使用。
CT分析仪可以完成以下测试：测试项目：• CT 磁化曲线。
• CT 线圈直流电阻测量。
1• CT 匝比误差、极性、比差、角差等。
• CT 实际连接负载测量。
得到的测试参数：测试及换算温度下的直流电阻、二次时间常数、暂态面积系数、剩磁系数、拐点电压和电流、不饱和电感、比差和角差、10％（5％）误差曲线、准确限值系数、对称短路电流倍数、复合误差、峰值瞬时误差等。
RTGC-8高压开关动特性测试仪说明书
RT RTGC GC GC--8高压开关动特性测试仪RT RTGC GC GC--8Breaker Test Set 使用说明书User's Manual武汉锐拓普电力设备有限公司Wuhan Retop Electric Device Co.,LTD目录高压开关动特性测试仪使用说明 (2)一、特点及主要功能 (2)二、技术指标 (2)三、术语定义 (3)四、仪器界面介绍 (4)五、断口接线说明 (6)六、速度传感器的安装说明 (7)七、分（合）闸输出接线及外同步接线说明 (8)八、速度定义说明 (9)九、注意事项 (11)十、仪器的成套性 (11)高压开关动特性测试仪使用说明一、特点及主要功能1.大屏幕高亮液晶图文显示、户外或室内显示清晰、高速热敏打印机；2.对话界面操作,用户方便掌握试验方法和仪器的使用；3.集成操作电源，无须现场二次电源，现场使用更加方便快捷；4.具有录波功能，可对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，有利于对开关机构故障的准确判断；5.采用国外进口传感器，配备角度旋转、万能传感器，适用于国内外所有SF6、真空、少油高压开关的机械特性测试，测量准确，测试精度高；6.设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；7.内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证设备及人员安全,仪器并能稳定、准确测试；8.适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量；9.同时测量6路断口的固有分、合闸时间及同期性。
二、技术指标1.测试项目1.1时间：完成各类开关固有分、合闸时间、相间同期、相内同期和所有断口同期；1.2重合闸：一次性测量金属短接时间（合—分）、无电流间隔时间（分—合）及（分—合—分、合—分—合）；1.3低电压：仪器自带DC30-250V/20A(短时)数字调节操作电源,自动完成开关低电压试验并记录电压值；1.4弹跳：分闸弹跳时间、合闸弹跳时间、弹跳次数、弹跳波形图；1.5速度：刚分、刚合速度、最大速度、平均速度,并绘制“行程—时间（S-t）”曲线;配备三种传感器，几乎含盖所有开关的速度测试；1.6行程：开距、超程、过冲时间、过冲行程、反弹时间、反弹幅度；1.7电流：分、合闸线圈电流，30A量程；1.8数据管理：大容量数据管理硬盘、高速运算处理器、超大高亮液晶显示、对话操作方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CT2009高压开关动特性测试仪产品说明书杭州高电科技有限公司前言衷心感谢您选用本公司产品，您因此将获得本公司全面的技术支持和服务保障。
本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。
如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。
若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。
使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。
目录一、功能特点 (4)二、面板接线 (4)三、下位机菜单操作 (7)四、上位机菜单说明 (14)五、测速安装 (22)六、测试方法 (23)七、参数概念 (24)八、技术指标 (25)九、售后服务 (25)十、典型开关速度定义表 (26)十一、简单故障分析与排除 (30)一、功能特点测试指标：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。
抗扰通道：可抵御550KV变电所现场静电干扰！位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。
亦可适配用户传统自配的滑线电阻传感器。
精细测试：严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分：高压开关综合测试仪 DL/T846.3—2004要求研制。
10kHz高速采样，时间分辨率0.1ms，测试时长高达9.9s。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可设置电压，指令各项分、合、重合闸操作及动作电压试验。
同步触发：可响应电压、电流、传感器、断口变化多种同步触发方式。
操作界面：5.7″黑白液晶屏，菜单式操作，并在面板上增加了快捷设置按键。
速度定义：提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。
录波功能：12路普通金属触头通断、线圈电流；行程、时间波形。
波形打印：内置58mm高速热敏打印机，顶置面板安装，数据表单、波形图打印清晰。
数据通讯：可采用RS232或USB通讯，PC管理软件实现数据、波形图可上传、测试。
SD卡存储：大容量SD卡快速存储、打开记录，满足100条测试数据及波形记录。
U盘存储：可将数据及波形文件快速存储到U盘，直接用上位机软件打开。
在线帮助：仪器内置丰富的接线、安装、测试操作帮助。
无说明书就能简单使用。
二、面板接线液晶屏：5.7″黑白液晶屏，可手动调整对比度。
电源开关：仪器交流总电源开关，带灯指示。
打印机：58mm热敏打印。
接地插座：仪器机壳保护接地，带Φ 4插空，螺栓紧固。
电源插座：三芯带接地交流AC220，50Hz电源输入插口，上部FUSE仓盒内置2颗15A保险丝，方管洞内置保险丝为备用。
通讯组块：RS232C：计算机串口通讯，上位机波特率选择为57600bps。
U盘：外部插入U盘，可将测试数据存储到外部U盘里。
USB通讯：本机器与计算机以USB通讯。
测速端口：专用三芯航插，也可适配用户自配滑线电阻。
仪器默认使用A1通道安装传感器。
直流电源：+、- 为内置直流电源输出；也可作外直流电源输入端，带LED灯指示。
分、负、合为可控直流电源输出，分、合为正端，负为公共端；分、负；合、负也可用作外同步倒采样，带LED灯指示。
典型控制模式：仪器具备内电源主控、外电源主控；交直流外同步多种送电、触发方式。
1）内置直流电压电流主控内同步：直流电源 +、- 端直接输出电源，可供开关闭锁控制及储能电机使用。
接出分、合、负控制线，虽然仪器内置电源为隔离电源，带短路保护，但仍需断开二次电源，以减少不必要的电源冲突或报警。
此时进入菜单，选择内电源操动方式，调整电压，设置分、合模式，按测试送电。
2）外接直流电压电流主控内同步：直流电源 +、- 端输入外直流电源，用做分、合控制操动输出。
接出分、合、负控制线，此时进入菜单，选择外电源操控方式，设置分、合模式，按测试送电。
3）交直流倒采样电压受控外同步：接出分、合、负控制线，此时此线为倒采样外同步。
此时进入菜单，选择外同步操控方式，设置分、合模式，按测试后等待外电压同步。
注：当二次电源无法解净或操动控制回路为交流时，特别适合此种方法受控测试。
时间端口：用作普通金属触头测试功能。
按键功能：三、下位机菜单操作测试：传感器状态：电阻传感器安装位置指示。
断路器状态：●指示合闸；○指示分闸。
当前主要设置参数：提示主要设置内容。
试验项目：可由菜单设置—试验项目调整。
速度定义：可由菜单设置—速度定义调整。
分合操作：分合键可快捷设置。
也可由菜单设置—分、合操作调整。
操作电源：可由菜单设置—操作电源调整。
设置：设置试验项目、测试范围、传感器、速度定义、操作电源、分合操作、动作电压、触发设置、显示设置。
设置--试验项目：试验项目：分为“时间测试”、“时间、速度测试”、“时间、速度测试(3)”、“动作电压”、“机械寿命测试”五种，用户可根据测试需要选择。
设置—测试范围：测试长度：范围 0.1s～9.9s 可修改整定。
采样速率：以10Ksps采样，时间分辨率为0.1ms.断口数：用户需根据当前测试所连接的断口数目进行对应的设定，这样得出的结果最准确可靠。
设置—传感器：定标：表示选用直线传感器，此时需要输入选用的传感器的确认的电气行程长度。
如52mm，254mm等，本仪器配套的直线传感器在出厂前均经过校正以提供真实的电气行程。
校正：一般在选用角度传感器测速时选择，或未知的直线传感器时，输入高压开关的实际或标准总行程。
设置—速度定义：被测开关的制造厂、开关型号不同，有可能有不同的速度定义。
本测试仪将各种不同的定义部分列入其中，供用户自己选择。
（不可编辑速度定义）如所列的这些速度定义（不可编辑速度定义）均不适合，可至“可编辑速度定义”界面，进行相关速度的定义的编辑。
用户也可根据本测试仪所测量的时间行程曲线，在曲线上自定义分析，并打印结果。
（可编辑速度定义）设置—操作电源：内电源：输出整定范围为15～260V。
+、- 端可直接输出内电源。
外电源：选中此项，即自动关闭内电源。
+、- 端接入外直流电源供操控。
外同步：选中此项，即自动关闭内电源。
不接外电源。
仅接入分、合、负外同步控制线，另行电动操作开关即可同步采样。
设置—分合操作：分﹙合﹚：分（合）持续送电XXXX ms。
分合：分闸送电开始后延时XXX ms即合闸送电。
合分：合闸送电后延时XXX ms即分闸送电。
分合分：分闸送电后延时XXX ms即合闸送电，合闸送电后延时XXX ms即分闸送电。
合分合：合闸送电后延时XXX ms即分闸送电，分闸送电后延时XXX ms即合闸送电。
机械：以前面设定的合以及分的持续时间送电脉冲,一个合和分为一个循环,可设定循环间的间隔时间,以及循环的次数。
设置—动作电压：升压方式：选择自动，可设置如下参数；若选择手动方式，则如下设置参数无效，调压范围从15V～260V连续可调；起始电压：仪器施加于操作线圈的起始电压。
终止电压：升压到终止电压值即终止。
升压幅度：相邻二次施加电压的变化值。
间隔时间：相邻二次施加电压的时间间隔。
动作判断：仪器判定开关是否动作完成的特征选择。
动作判断：特征信号有二个：一是断口分合，升压到任意断口信号跳变即终止，此时必须接入时间断口线。
二是辅助开关切换，升压到辅助开关切换即终止，需接入转换开关。
两个特征信号只允许单选。
注意事项：DC110V机构，起始电压一般设为30V，终止电压一般设为110V；DC220V机构，起始电压一般设为60V，终止电压一般设为220V；升压幅度越小，测试时间越长，精度越高。
间隔时间越长，测试时间越长。
自动方式动作电压值支持单独保存、打印功能，手动方式不支持保存和打印。
设置—触发设置：可选择“线圈电压”、“线圈电流”、“传感器”、“断口跳变”这四种同步触发条件中的一种或多种；具体选那些触发条件需根据实际测试进行选取,一般在进行内电源或外电源主控的测试时必须选线圈电压和线圈电流；另外“线圈电流”的电流触发阈值可以依据实际情况设置。
设置—显示设置：用户可以根据自己的需要屏蔽某个或者多个参数的显示。
设置—PMS设置：(此功能是为生产管理系统,暂不考虑)文件：仪器可进行历史纪录、数据表、波形图等操作。
文件-历史记录：可查阅、打开、删除已经存储的历史数据。
文件-表头：支持字母、数字、符号的编辑。
文件-数据表：点击键，可以直接打印当前数据表。
点击键，可以进入波形图。
点击键，可以进入文件-返回。
文件-波形图：自定义图形分析：☆按Ⅾ、Ⅼ移动第一条光标，并显示当前值t、s；此时按确认将锁定第一条光标；按Ⅾ、Ⅼ移动第二条光标，并在t、s前出现△，得到分析结果v。
☆按光标开关进入图形模式，此时按放大、缩小可以进行波图的展宽缩窄，按左移、右移可使屏幕波图左右移动；再次按光标开关后将退回数字、移位操作模式。
另外在波形图中会显示线圈电阻的值,在时间刻度的下方.另自动重合闸的界面略异于单分单合，现以分合分测试结果举例说明：本仪器在分合分操作的数据表中，将各个指标分别对每个断口进行计算，这样用户可以得到被测对象的更加详实的信息；表一显示“初分时间”“合闸时间”“再分时间”“金短时间”，在表一中按“Ⅿ”可以跳转到表二；(“分合分”测试数据表一)在表二中显示了各被测断口的“无流时间”“分合时间”“重合时间”；在表二中按“Ⅽ”可以跳转到表一；按“Ⅿ”可以跳到波形图界面；(“分合分”测试数据表二)在波图中显示了被测的断口波形图，S-t曲线，I-t曲线；用户可以运用光标进行自定义分析，同时在波图上同步显示当前运行光标的时间坐标及此时刻的电流值，行程值；如果是两个光标，则还会显示速度。
(“分合分”测试波形图)文件-U盘：保存当前测试数据到U盘：将当前测试数据保存到外部U盘，可以用上位机软件打开进行数据表和波形图。
保存所有历史数据到U盘：将历史记录中的所有历史数据保存到外部U盘，可以用上位机软件打开进行数据表和波形图。
返回：返回上一层目录。
系统：星期、日期、时间：用于设置、校准仪器的日期与时间。
波特率：计算机串口通讯﹙RS232C﹚，上位机波特率选择为57600bps。
电源校正、机器信息：点击键，进入。
打印选项：提供“打印表头”、“不打印表头”二种，只允许单选。
帮助：仪器内置断口接线、直流控制、测速安装、按键功能、图形分析、时间测试、时间速度测试、动作电压测试等在线帮助。
帮助—断口接线：如图所示为断口接线帮助，其他详见仪器内置图文。
四、上位机菜单说明一﹑上位机菜单：1、文件菜单新建:即新建立一个测试；打开:即打开一个已有的测试记录；存储至SD卡：将当前的测试数据和波图存储在机器的SD卡中；保存：保存当前的测试的测试结果到PC机上；另存：功能类似保存；最近打开的文档：查看最近打开的测试记录；打印预览：可以预览当前的测试记录的打印风格；打印：把当前的测试数据发送到打印机；数据导出：可以将当前的测试数据导出成word或者excel；历史记录：此功能可以查看下位机的SD卡存储状态并且可以删除操作；系统退出：退出当前的测试软件；2、设置菜单用户信息：可编辑当前的测试的表头信息；测量模式：可设置“测量时间”“测试模式”“传感器”信息；测速选型：可设置“断口数”“速度定义”信息；电源操控：可设置“电源模式”信息；合分操作：可设置“分”“合”以及重合闸等信息；动作电压：可设置低电压操作的相关信息；同步触发：可以选择同步触发的条件；参数显示：可选择屏蔽某些参数的显示；2.1用户信息可以编辑有关被测对象的相关信息以及实验人员的相关信息，并且能记忆设置的信息；用户也可以通过“表头设置”将此用户信息下发到下位机，可由此省去在下位机设置表头信息的动作；2.2测量模式测量时间：范围是0.1到9.9秒，但是在利用232进行上位机操作时建议时长不要超过1.0秒，否则传输数据花的时间会比较长，当然用USB通讯不存在这个问题；采样速率：建议选择10Ksps的时间分辨率，缩短传输时间；测试模式：用户可以选择需要进行的测试模式，四选一；传感器：可以根据选择所安装的传感器进行设置，如果用直线，可以选择定标并输入所选传感器的长度；如果是角度传感器，则选择不定标并设置校正行程；2.3测速选型断口数：可以选择在测试时安装的断口数，为保持测试结果的针对性，必须如实的选择；速度定义：其中包含了一些不可编辑的速度定义以及可以编辑的速度定义；2.4电源操控内电源：点击电压指示值处，直接设置输出电压值，电源输入范围必须在15V到260V之间；外电源：选中此项，即自动关闭内电源，此时需从+、-端接入外直流电源；外同步：选中此项，即自动关闭内电源，不需接外电源。
