高压开关动特性测试仪说明书
高压开关动特性测试仪说明书概要
高压开关动特性测试仪使用说明书武汉锐拓普电力设备有限公司目录第一部分产品介绍 ............................................................................................................... ........................... ....................................................................................11 1.1产品概述 .......................................................................................................................1 1.2主要测试项目及功能 ................................................................................................... 1 1.3主要技术指标 ...............................................................................................................1 1.4术语定义第二部分面板介绍 4 2.1面板布置图2.2时间测试端口2.3交流电源输入2.4直流电源操作2.5采样尺介绍2.6储能接口介绍2.7功能键介绍第三部分仪器操作说明 7 3.1合闸试验3.2分闸试验3.33.43.53.5.13.5.23.5.33.6.....................................................................................................................16 3.7通讯 .. (16)3.8.....................................................................................................................17第四部分 ......................................................................................... ................................................. ........................................1717 4.14.2软件使用 .....................................................................................................................17 4.2.1联机 .............................................................................................................................17 4.2.2上传历史数据 . (17)4.2.3控制试验 .....................................................................................................................19 4.2.4试验数据输出 .............................................................................................................19第五部分开关接线案例 ..................................................................................................... ..................................... ................................................................1919 5.1接线操作方法 (19)5.2油开关采样尺安装 ..................................................................................................... 20 5.3真空开关传感器安装及接线 ..................................................................................... 21 5.4六氟化硫采样尺的安装 (22)第六部分注意事项 ............................................................................................................. ............................. ................................................................................2323 6.1显示太黑太亮 .............................................................................................................23 6.2仪器死机 .....................................................................................................................23 6.3打印不正常 .................................................................................................................24第七部分产品清单 24高压开关动特性测试仪使用说明书第一部分产品介绍1.1产品概述高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要, 开发研制的专用仪器。
HYGK306高压开关动特性测试仪说明书
目录第一部分产品介绍............................................................................. 错误！未定义书签。
1.1产品概述..................................................................................... 错误！未定义书签。
1.2主要测试项目及功能................................................................. 错误！未定义书签。
1.3主要技术指标............................................................................. 错误！未定义书签。
1.4术语定义..................................................................................... 错误！未定义书签。
第二部分面板介绍............................................................................. 错误！未定义书签。
2.1面板布置图................................................................................. 错误！未定义书签。
2.2时间测试端口............................................................................. 错误！未定义书签。
2.3外触发端口................................................................................. 错误！未定义书签。

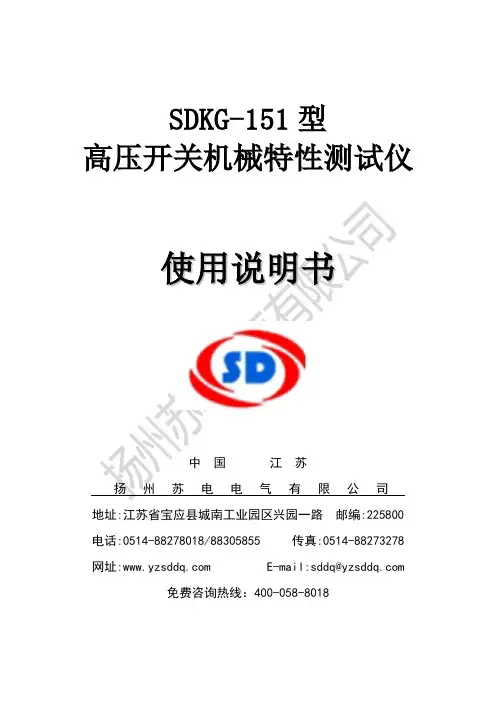

SDKG-151 型 高压开关机械特性测试仪 使用说明书
SDKG-151型高压开关机械特性测试仪使用说明书中国江苏扬州苏电电气有限公司地址:江苏省宝应县城南工业园区兴园一路邮编:225800电话**************/88305855传真**************网址: E-mail:***************免费咨询热线：400-058-8018一、概述SDKG-151型开关特性测试仪，是一种全新设计的检测高压断路机械动特性的专用仪器。
该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。
该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。
在仪器的设计上，只需一次合（分）动作即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录所测量的全部数据、波形、特性曲线便于分析保存。
二、仪器功能与特点1、测试功能⑴三相不同期ms⑵同相不同期同时测三相六个断口ms⑶动触头行程同时测六个断口mm⑷动触头超行程同时测六个断口mm⑸合（分）闸时间同时测一至六个断口ms⑹合（分）闸弹跳时间同时测一至六个断口ms⑺刚合（分）闸速度测一个断口（传感器安装口）m/s⑻合（分）闸最大速度测一个断口（传感器安装口）m/s⑼合（分）闸平均速度测一个断口（传感器安装口）m/s2、仪器主要性能及特点⑴仪器采用了最先进的传感器，精确、可靠、安装方便、适应面广。
⑵对开关操动电压范围大，DC60V~220V均可操作。
⑶能自动判别并显示开关操作中的错误指令和不成功操作。
⑷测试方法灵活。
无论是合闸操作、分闸操作，一次操作就能获得相应操作的测量数据。
⑸测量数据可窗口显示，也可以打印输出。
打印机还能提供六个断口的电流波形和一个断口动触头的时间-----行程的速度波形图。
⑹在测量（带主付触头的高压开关）主付触头配合时间时，付触头电阻值在200Ω~2KΩ范围内均可测试。

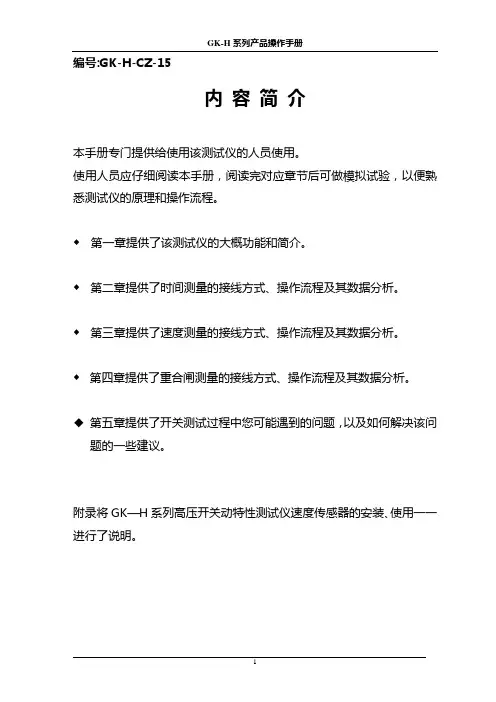

GK-HII高压开关动特性测试仪操作手册
编号:GK-H-CZ-15内容简介本手册专门提供给使用该测试仪的人员使用。
使用人员应仔细阅读本手册，阅读完对应章节后可做模拟试验，以便熟悉测试仪的原理和操作流程。
◆第一章提供了该测试仪的大概功能和简介。
◆第二章提供了时间测量的接线方式、操作流程及其数据分析。
◆第三章提供了速度测量的接线方式、操作流程及其数据分析。
◆第四章提供了重合闸测量的接线方式、操作流程及其数据分析。
◆第五章提供了开关测试过程中您可能遇到的问题，以及如何解决该问题的一些建议。
附录将GK—H系列高压开关动特性测试仪速度传感器的安装、使用一一进行了说明。
目录第一章特色与性能1.1主要特色1.2测试项目及术语定义1.3性能指标第二章时间测量2.1测量原理及接线方式2.2操作流程2.3数据分析第三章速度测量3.1测量原理及接线方式3.2操作流程3.3数据分析第四章重合闸测量4.1测量原理及接线方式4.2操作流程第五章问题解疑5.1错误报告5.2简易故障排除附速度传感器安装、使用说明第一章特色与性能1.1主要特色GK—H系列高压开关动特性测试仪是新一代高压开关测试设备。
它具有以下一些新的特色：※强大的内部数据处理功能能够对全部12个数据通道进行处理，处理过程迅速快捷，独特的数据过滤技术及先进的内部算法，有效地过滤了光电头移动时抖动带来的数据奇点问题，测试结果准确。
※全汉字菜单输出及提示人机界面友好，方便用户输入设定信息，整机界面全部采用汉字显示或汉字打印方式，从而便于现场人员使用。
菜单式的界面使测量方式简单清晰，易学易懂。
※测试方式可由用户整定软件设计上采用了目前流行的面向对象设计风格，从而使用户可以自行整定测试方式，如参考通道、测试时间、动作方式等，从而使得测试仪变得易于维护，提高了可靠性。
※完善的测试数据深入查看功能测试完成后，用户不仅可以看到测量结果，也可以按下某键进一步查看获得这些结果的原始数据，这样有利于用户对结果的准确性以及可能的故障作进一步的分析、判断。
恒电高测-HDGK-F高压开关机械特性测试仪使用说明书
武汉恒电高测电气有限公司 WuHan HengDian GaoCe Electric Co.，Ltd电话：************传真：************网址： .cn 邮箱：**************地址：武汉市江汉经济开发区目录一． 概述 (3)二． 功能与特点 (3)三、技术指标 (5)四、术语定义 (5)五、面板结构 (7)六、断口线的连接 (7)七、传感器的选配 (9)八、打印机的使用 (10)１.自检: (10)2 .运行: (11)3 .换纸: (11)九、测试程序 (12)十、查看历使数据 (17)十一、日常维护 (17)十二、产品的成套性 (18)十三、售后服务 (19)十五、传感器安装图 (20)电话：************传真：************网址： 邮箱：**************地址：武汉市江汉经济开发区一． 概述随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。
机械特性参数是判断断路器性能的重要参数之一。
HDGK-F 型高压开关机械特性测试仪，是我厂依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二． 功能与特点2.1测试功能（1） 合（分）闸顺序 （12）超行程（2） 合（分）闸最大时间 （13）过行程（3） 三相不同期 （14）刚合（分）速度（4） 同相不同期 （15）最大速度（5） 合（分）闸时间 （16）平均速度（6） 动作时间 （17）金短时间（7） 弹跳时间 （18）无流时间（8） 弹跳次数 （19）电流波形曲线(动态)（9） 弹跳幅度 (20) 时间行程速度动态曲线(ms)电话：************传真：************网址： .cn 邮箱：**************地址：武汉市江汉经济开发区（10）行程 (21) 时间行程速度动态曲线(mm)（11）开距单位均为: 时间ms 速度 m/s 距离 mm2.2特点（1）可做电动操作和手动操作;（2）适且500KV 电压等级以内各种高压断路器的机械动特性测试；（3）可实测行程和自定义行程；（4）能够实现断路器的单合、单分、合分、重合,重分操作；（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；（6）采用汉字提示以人机对话的方式操作；（7）数据准确，抗干扰性强，体积小，重量轻，美观大方；（8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；（9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；（10）仪器内置直流电源, 可选择范围:30-270V/10A)，不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.如需其它电源可外输入。

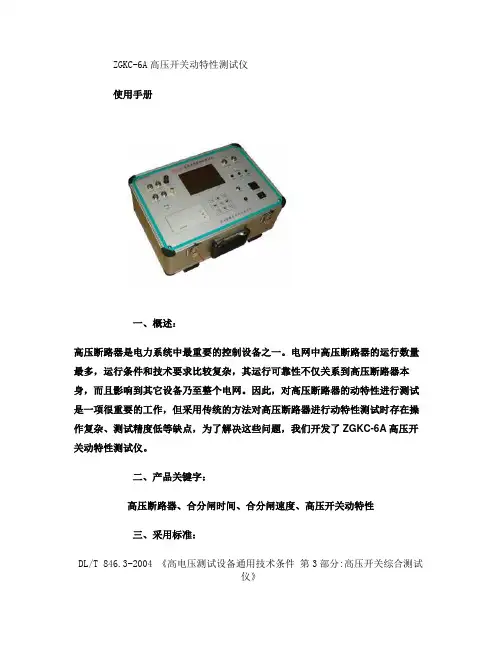

ZGKC-6A高压开关动特性测试仪使用手册.
ZGKC-6A高压开关动特性测试仪使用手册一、概述：高压断路器是电力系统中最重要的控制设备之一。
电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。
因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了ZGKC-6A高压开关动特性测试仪。
二、产品关键字：高压断路器、合分闸时间、合分闸速度、高压开关动特性三、采用标准：DL/T 846.3-2004 《高电压测试设备通用技术条件第3部分:高压开关综合测试仪》DL/T 596-2005 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》GB4793-1984 《电子测量仪器安全要求》GB191 《包装贮运标志》GB/T.311-1997 《高压输变电设备的绝缘与配合》四、仪器特点：1. 320×240超大液晶显示器、高速热敏打印机；2. 集成操作电源，无须现场二次电源，现场使用更加方便快捷；3. 具有1个标准USB接口，配备pc机上层软件，可使用台式电脑对试验数据进行分析、保存、管理等；4. 仪器面板键盘操作，轻快便利；5. 可测试6通道时间及同期；6. 可测试一路速度，配备滑线电阻、线位移、角位移等传感器，几乎涵盖所有型号开关的测试；7. 设计有开关的重合闸试验功能，各种重合闸试验均可随心所欲；8. 内部抗干扰电路可以抵御现场感应的10kV高压，保护断口安全、可靠。
五、主要技术参数：1. 测试项目1.1 时间测量1.1.1 同时测量6个断口的固有分、合闸时间及同期性；1.1.2 弹跳次数、弹跳时间；1.2 速度及行程测量1.2.1 刚分速度、刚合速度、最大速度；1.2.2 开距、超程及总行程；1.2.3 分、合闸瞬时速度，并绘制“行程—时间（S-t）”曲线；1.3 显示断口状态波形；1.4 重合闸试验测试；1.5 低电压试验；2. 主要技术参数2.1 最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；2.2 行程测试范围：6mm～650mm（由传感器的长度决定）；2.3 行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm (滑线电阻传感器；2.4 时间测试范围：10ms～12s，2.5 时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；2.6 最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；2.7 测试通道7路：6路断口时间，1路速度；2.8 电源：AC220V±10%；50Hz±1Hz；2.9 操作电源输出：电压30V～220V可调，电流15A，数字程控调整，连续工作时间3s；3.术语定义3.1. 时间测量3.1.1 分（合）闸时间分（合）闸时间是指从开关接到分（合）闸控制信号（线圈上电）开始到开关动触头与静触头第一次分开（合上）为止的时间。
CT高压开关动特性测试仪操作说明
3、液晶显示屏 • 速度定义栏默认定义直线传感器测速，只需安装相应选中的传感器即 可。 • 速度定义栏非默认定义传感器测速，只需选择其它传感器即可，但此 时可能需要行程校正。 • 在使用角度传感器测速时，须输入行程校准值，其他传感器时，也可 按此校正。 • 选中合分测试模式时，仪器仅测试金短时间 • 仪器使用角度传感器测速时，仅测试行程、速度、最大速度值。 • 仪器使用直线传感器测速时：合闸不测试返程，分闸不测试开距、插 程、冲程。 • 刚分（合）速度的测量一般需按厂家指定的名义超程设置刚分（合） 点测速，仪器测得的插程是指电气合闸点至合闸静止位置的距离；而 超程是指引弧环端面至合闸静止位置的距离。插程值可作为超程的参 考，注意二者区别！
• • •
2）测速度端口﹑交流电源输入﹑外直流电源输入
• 6芯测速航空插口，连接光电测速传感器. • 电源线请使用本公司提供之250V,10A电源线。 • 现场交流电源应符合220V±10%,50Hz要求，一般不应单线共地供电。 • 插座内保险丝盒内20A保险丝（盒内另装有1颗保险丝备品） • 当使用外直流电源代替内部直流电源控制操动回路时，需关闭内电源 （内电源电位器调零）
2、按键功能 • 1）键盘图示：
• 2）按键说明： • 翻页键：按键依次循环调出参数设置表、时间项目数据表、行程速度 数据表、t图、 S-t图、V-S图、I-t图。 • 如出现光屏数据丢失现象，亦可按此键重显数据。 • ↑键：先按住此键，再按其他键。 • ↑键 + ← 键：打印机走纸。
• • • • • • • • • • • • • • • • •
3)操动控制回路﹑直流电压表﹑内(外)电源选择 • • • • • • • • • 仪器直流 分+、合+、负 ，插座分别接入开关操动控制回路。 分+ ，接分闸控制回路； 合+ ，接合闸控制回路； 负 ， 接公共回路。 仪器交、直流倒采样时，只需接入外同步的分、负或合、负控制信号 即可 指示内（外）直流电源的电压。 指示外同步的交、直流电源的脉冲电压。 位置在“内”时，调压电位器可调整内部直流电源，并可控制输出内 直流电源。 位置在“外”时，外部直流电源可输入，并可控制引入的外直流电源 输出；如不接入外部直流电源时，则用作交﹑直流倒采样功能。
GSGKC-V高压开关动特性测试仪说明书
前言:使用本产品前，请认真参阅使用说明，以减少不必要的人身及设备意外损害！您可以随时向本公司技术服务部电话咨询，也可以联系本公司技术服务部工程师培训及现场试验指导。
在使用仪器前，确定仪器接地。
输出电源严禁短路。
任何个人或单位未经本公司允许，请不要打开机壳，否则本公司将不负责维修。
（详情点击进入官网或来电咨询）一、概述GSGK-HB高压开关特性测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，根据国家最新标准JJG1120-2015，对GSGK-HB高压开关特性测试仪进行了升级。
为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数，测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。
1.仪器自动识别断口分、合闸状态，防止误操作。
2.独立的12断口，可检测并提示断口的连接状态，方便用户检查接线。
3.机内可存储100组测试结果。
4.大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便。
5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
独立而特殊的分合闸控制单元，即分或合闸控制单元，即可做合闸也可以做分闸试验。
如其中一个控制回路坏掉了，不影响使用。
7.本仪器可进行电动和手动分合测试。
8.可进行高、低电压实验，自动寻找最低分或合闸电压。
9.重合闸试验，可做合分、分合，分合分等参数测量。
10.真空接触器（单线圈）参数测量。
11.全自动完成断路器老化试验（寿命测试）。
EKC-2009高压开关综合特性测试仪(开关机械、动作特性测试仪)说明书
使用须知1、认真阅读手册，按照手册的说明进行使用。
2、在使用前，请先在接地柱上接上地线。
3、如在使用过程中出现问题，请仔细检查控制线、信号线是否接触良好，如仍不能解决，与本公司联系。
4、任何个人或单位未经本公司允许，请不要打开机壳，否则责任自负。
5、本机功能如有改进恕不另行通知。
目录使用须知 (1)概述 (3)一、面板 (3)二、按键 (4)三、画面说明与按键操作 (5)四、控制线、信号线的连接与传感器的安装 (11)五、测试操作实例(以重合闸为例) (17)六、技术指标 (21)七、注意事项 (21)八、概念解释 (21)九、随机主要附件 (24)十、随机其它附件 (24)概述EKC-2009型高压开关综合特性测试仪是本公司第八代产品，它不但具有操作简单、接线方便、界面全汉化、抗干扰能力强、测量过程全自动等优点，而且有基于WINDOWS平台的软件系统的支持，为用户建立一个断路器机械特性测试数据的数据库，可用于各种电压等级的石墨触头、真空、六氟化硫、少油、空气负荷等开关以及带并联电阻的机械特性的测量。
一、面板1. 220V电源插座，保险管及电源开关；2. 直流操作电源输出接口（保险管（8A）、合闸电源；分闸电源、公共端、储能按钮、储能输出）3. 外同步接口；4. 石墨触头专用接线端口（采用输入端、控制输出端）；5. 传感器端口（关电编码器、直线滑阻）；6.合闸电阻输出端；8. 接地柱; 9. 液晶显示屏；10. 按键；11. USB接口；12.打印机；13. 断口测试线输入接口；二、高压开关动作特性测试仪按键按键说明：2.1 【返回】键在仪器正常操作中，按此键，则返回到主界面，继续进行其他操作的选择。
2.2 【功能】键本键在准备测试画面中用于操作命令【合/分】的选择，其它操作根据提示来选择。
2.3 【打印】键在数据画面中,按此键,将打印当前画面的数据。
2.4 【确定】键在准备测试画面中，本键用于执行由【确定】键设定的操作命令。
CT2009高压开关动特性测试仪说明书ABS20121019
前言衷心感谢您选用本公司产品，您因此将获得本公司全面的技术支持和服务保障。
本公司保证其生产的产品，在发货之日起，无明显材料和工艺缺陷，并保证产品三年质保期。
如产品在保修期内有缺陷，本公司将根据保修单的详细规定予以修理和更换。
若欲安排维修及现场指导，请与本公司或最近的本公司销售和维修处联系。
使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！因产品配置及功能的区别，部分描述可能不尽相同！未尽之处，您可以随时向本公司技术服务部电话咨询。
目录一、功能特点 (3)二、面板接线 (4)三、下位机菜单操作 (7)四、上位机菜单说明 (14)五、测速安装 (23)六、测试方法 (24)七、参数概念 (25)八、技术指标 (26)九、售后服务 (27)十、典型开关速度定义表 (28)十一、简单故障分析与排除 (30)一、功能特点测试指标：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。
合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。
抗扰通道：可抵御550KV变电所现场静电干扰！位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。
亦可适配用户传统自配的滑线电阻传感器。
精细测试：严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分：高压开关综合测试仪DL/T846.3—2004要求研制。
100kHz高速采样，时间分辨率0.01ms，测试时长高达9.9s。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可设置电压，指令各项分、合、重合闸操作及动作电压试验。
同步触发：可响应电压、电流、传感器、断口变化多种同步触发方式。
操作界面：5.7″黑白液晶屏，菜单式操作，并在面板上增加了快捷设置按键。
速度定义：提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。
高压开关动作特性测试仪说明书
目录一、概述 (2)二、主要测试项目及功能 (2)三、主要技术指标 (2)四、术语定义 (3)五、接线操作方法 (3)六、功能键介绍 (3)七、操作说明 (4)八、采样尺安装 (5)九、注意事项 (7)十、保养、维修 (8)十一、运输、贮存 (8)十二、开箱及检查 (8)十三、其它 (9)衷心地感谢您选择了我们的产品!为了您更好地使用本仪器，在使用前请务必仔细阅读使用说明，详细了解其主要性能以及使用方法。
一、概述GKC系列高压开关动特性测试仪是我公司为适应测试高压开关动作特性的需要开发研制的专用仪器。
它以单处机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内外多油、少油开关、真空开关，六氟化硫开关的动特性测试。
GKC可测多油、少油开关、真空开关、六氟化硫开关。
二、主要测试项目及功能１．12个断口的固有分、合闸时间；２．重合闸时间；３．分、合闸最大不同期性；４．刚分、刚合速度；５．弹跳时间及幅度；６．开关开距及开关超行程（真空开关、预置开关行程）；７．分、合闸平均速度；８．显示、打印速度－距离曲线三、主要技术指标1、时间测量同时可测量断口数：≤12个测定过程整定时间：0~6秒分辨率：0.1ms2、开关开距、开关超行程、弹跳幅度测量量程：＜500mm分辨率：1mm3、测量误差时间测量误差：±1%行程测量误差：±1%4、工作条件工作电压：AC220V±10%频率：50HZ功耗：≤60W使用环境温度：0~40℃使用环境湿度：≤90%RH体积：400×350×200(mm3)重量：7kg四、术语定义刚分、刚合速度：动静触头刚分后，刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距/时间开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。
高压开关动特性测试仪操作说明
赫兹电力生产的高压开关动特性测试仪是适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关、所有型号及电压等级的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验，开关动特性测试仪满足在500KV变电站旁路母线带电的试验条件下，精确测量时间、速度、低电压等功能参数测量。
一、高压开关动特性测试仪操作方法打开电源，按＋、－键，电子调节液晶对比度，直到显示效果最佳。
按确定键，仪器进入菜单操作界面。
屏幕上方为仪器操作主菜单，从左到右依次为“查看”、“测试”、“设置”、“文件”、“帮助”五个主菜单。
1、主菜单设置测试前，仪器的各种操作状态的设置。
1）测试设置①速度定义：仪器已经固化了10种速度定义（注：此10种定义可以根据需要用PC机对仪器重新定义并固化），根据开关型号不同，选取相应的定义。
如果找不到相应的定义，则一般取“合前分后10ms”测出“时间－行程特性曲线”再在曲线上进行相应分析得到相应速度值。
②传感器安装：根据测速传感器安装位置不同，选取相别。
如果是三相联动机构，一般选在“A”相。
③测试时长：指内部电源输出操作电压的时间长度。
250ms:一般开关的单分、单合试验，选250ms时长;500ms:一般开关“合－分”或“分－合”操作时，选500ms时长;1000ms:老式的发电机出口开关如SN4-10G、SN-20G的合闸时间一般大于500ms，做此种开关的单合、单分试验时，选1000ms时长;2000ms:开关做“分－合－分”操作时，选2000ms时长;4000ms:a.开关做“合－分－合－分”操作时，选4000ms时长;b.进行仪器内部操作电压校验时，选4000ms时长。
④触发方式：内触发：用仪器内部直流电源进行分、合闸操作;外触发：仪器内部直流电源不工作，用现场电源（交流直流均可）操作开关动作。
仪器做合（分）闸时，仪器的“外触发”接线直接并接到合（分）闸线圈上，开关动作时，仪器从线圈上取电压信号作计时起点。
HC-9001高压开关动特性测试仪说明书
目录一、技术参数 (1)二、性能特点 (1)三、术语定义 (2)四、面板布置 (3)五、菜单操作说明 (4)5.1 主菜单设置 (4)5.2主菜单测试 (5)5.3主菜单查看 (6)5.4主菜单文件 (7)5.5主菜单帮助 (7)六、现场接线 (8)6.1地线与断口线 (8)6.2分合闸控制线 (8)七、传感器安装方法 (8)7.1通用传感器 (8)7.2旋转传感器 (9)7.3直线传感器 (9)八、附录一：测试所得的部份图形和文本结果 (10)九、附录二：内部电源控制接线图 (11)十、附录三：断口接线图 (12)十一、附录四：仪器常见技术问题 (13)阅读提示：在本说明书上,软件界面上的菜单或选项用【】括起来,比如【文件】→【保存数据】表示依次选择菜单上的【文件】、【保存数据】；表示按面板上的按键。
一、 产品技术参数1.1、 使用环境输入电源 220V ±10% 50Hz ±10% 大气压力 86～106kpa 温 度 －10～40℃ 湿 度 ≦80%RH 1.2、 安全性能绝缘电阻 ＞2M Ω介电强度 电源对机壳工频1.5KV 耐压1分钟，无闪络与飞弧。
1.3、 基本参数◆ 时 间： 量程 4000.0ms 分辩率0.1ms 误差 ①100ms 以内 0.1ms ±1个字 ②100ms 以上 0.1%±1个字 ③同期◆ 速 度： 量程 20.00m/s 分辩率0.01m/s 误差 ①0-2m/s 以内 ±0.1m/s ±1个字 ②100ms 以上 ±0.2m/s ±1个字 ◆ 行 程：◆ 电 流： 量程 20.00A 分辩率0.01A ◆ 输出电源： DC30～250V 数字可调/20A （瞬时工作） ◆ 外形尺寸： 360mm(L)×280mm(W)×300mm(H) ◆ 重 量： 9kg二、 性能特点1、 性 能● 时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
ZGKC6B高压开关动特性测试仪说明书
ZGKC-6B高压开关动特性测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (3)二、特点及主要功能 (3)三、技术指标 (5)1．主要技术参数 (5)2．常规试验测试 (6)3．重合闸试验测试 (7)4．低电压试验测试 (8)五、接线方式介绍 (10)1．断口接线说明 (10)2．速度传感器安装说明 (11)3．控制线接线说明 (12)六、速度定义说明 (15)1．几种基本的速度定义方式 (15)2．几种常用开关的速度定义 (15)七、仪器软件操作说明 (19)1．主界面介绍 (19)2．常规试验操作 (19)3．重合闸试验操作 (24)4．低电压试验操作 (26)5．历史数据管理 (29)6．系统参数设置 (31)八、上位机软件操作说明 (33)1. 软件安装 (33)2. 打开软件 (34)3. 联机操作 (34)4. 导入数据 (37)5. 分析数据 (37)6. 发布数据 (39)九、测试过程中常见问题 (40)八、注意事项 (43)九、运输、贮存 (43)十、售后服务 (44)ZGKC-6B 高压开关动特性测试仪一、概述高压断路器是电力系统中最重要的控制设备之一。
电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。
因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了ZGKC-6B高压开关动特性测试仪。
二、特点及主要功能1. 10寸平板电脑远程同步界面控制配置10寸1024×768平板电脑（可选配其它笔记本），Windows XP/Windows 7操作系统，通过USB转RS232接口同步仪器界面，远程进行操作控制仪器、可导出试验数据；2. 超大水晶触摸彩屏、高速热敏打印机5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用；高速热敏打印机，方便现场打印试验数据和曲线；3. 集成超强性能直流电源集成操作电源，无须现场二次电源，现场使用更加方便快捷；电源电压30V～300V可调，电流20A，连续工作时间3s；4．三种试验完美实现（1）常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；（2）重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；（3）低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；5．三种合分闸控制方式（1）支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；（2）支持外同步方式控制，外部电源提供电压给合、分闸线圈；（3）支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；6．具有录波功能可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。
HYGK-307高压开关动特性测试仪
HYGK-307高压开关动特性测试仪部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改华英电力科技有限公司高压开关测试仪系列HYGK-307高压开关动特性测试仪使用说明书武汉市华英电力科技有限公司目录第一部分产品介绍11.1产品概述11.2主要测试工程及功能1 1.3主要技术指标11.4术语定义2第二部分面板介绍2.1面板布置图12.2时间测试端口12.3采样尺输入端口12.4控制端口22.5储能接口介绍22.6交流电源输入2第三部分仪器操作说明1 3.1软件使用13.2实验设置13.3实验结果查看13.4仪器设置13.5实验数据输出13.6开关模板库13.7时间设置13.8虚拟键盘1第四部分开关接线案例24.1接线操作方法24.2油开关采样尺安装24.3真空开关传感器安装及接线3 4.4六氟化硫采样尺的安装3第五部分注意事项15.1仪器死机1第六部分产品清单1第七部分虚拟键盘使用手册17.1键盘功能：17.2安装17.3卸载17.4使用17.4.1运行17.4.2窥视功能27.4.3透明度27.4.4键盘色彩27.4.5键盘符号的大小37.4.6键盘布局37.4.7输入37.4.8按键变形3 7.4.9按键点击声3 7.4.10按键的音量4 7.4.11关闭47.4.12重新启动4 7.5命令行选项4 7.6示例57.7已知的问题6第一部分产品介绍产品概述HYGK-307高压开关动特性测试仪是我公司为适应现场测试高压开关动作特性的需要，开发研制的专用仪器。
它以ARM7为核心进行采样，并内置工控机分析、处理和存储。
其主要特点是采用触摸屏操作，汉字提示以人机对话的方式操作，汉字，图表显示结果，具有智能化、功能多、数据准确、抗干扰性强、操作简单、存储容量大，体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
b5E2RGbCAP主要测试工程及功能1．12个断口的固有分、合闸时间；3路行程采样；3路石墨触头分合闸时间；2．重合闸时间；3．分、合闸的同相不同期性与最大不同期性；4．弹跳时间与真空开关弹跳次数；5．开关开距及开关超行程，合闸过冲行程，分闸反弹幅值；6．分、合闸最大速度，平均速度，刚分、刚合速度；7．显示速度、行程、操作电流曲线；并可分析；主要技术指标1．时间测量同时可测量非石墨断口数：≤12个同时可测量石墨断口数：≤3个测定过程整定时间：0—6秒分辨率：0.01ms2．行程测量同时可测量行程数：≤3个量程： 250mm分辨率：0.01mm3．测量误差时间测量误差：±0.1%行程测量误差：±1mm4、速度测量范围：0—20m/s5．内置电源输出电压：20V—270V 误差：1%+1个字输出电流：0～20A；6．工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤100w使用环境温度：0~40︒C使用环境湿度：≤90%RH体积：450⨯278⨯130 mm3 重量：kg术语定义刚合速度：开关合<闸）过程中，动触头与静触头接触瞬间的运动速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关动特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、介绍 (5)二、面板介绍 (7)三、仪器操作说明 (10)四、开关接线案例 (14)五、注意事项 (19)第一部分：介绍1.1概述HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。
1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：< 1000mm分辨率：1mm3．测量误差时间测量误差：±1%行程测量误差：±1%.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V 误差：1%6．工作条件工作电压：AC220V±10 %频率：50Hz功耗：≤60w使用环境温度：0~40︒C使用环境湿度：≤90%RH体积：400⨯350⨯200 mm3重量：7kg1.4 术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距除以时间等于平均速度。
开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。
开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。
总行程：开关开距+开关超行程。
第二部分：面板介绍2.1 面板布置图2.2时间测试端口面板左上角插座为时间测试端口。
将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A相B相C相。
接线如上右图。
公共端插口连接测试线至各相断口动触头(动触头相互短路连接汇合)。
约定:A1端口对应端口安装传感器。
2.3交流电源输入请用本公司提供的电源线连接到仪器侧面的电源插口,打开电源开关仪器便可以正常工作,如连接好后仪器不能工作请检查保险丝。
电源要求∶现场交流电源应符合220V±10%,50Hz 工频电源。
使用时最好将仪器接地。
2.4直流电源操作开机后可请选择内电源或外电源,如选择内电源触发则由本仪器合闸控制或分闸控制提供正电源,公共端提供负电源(如上图),如选择外电源则本仪器不提供电源,而由外部提供电源。
当画面进入“预置实验时间”项便可调节输出相应的操作电压,运行结束后仪器将自动关闭操作电源。
警告∶1. 外置电源时,电源接K+。
2. 内置电源时,电源接K—。
3. 内置电源时,系统直流电源断开。
2.5采样尺介绍将配件中的采样传感器接口一端接到采样输入(如上图)。
采样支架安装见“采样尺安装”。
2.6 功能键介绍[→][←][ ↑ ][ ↓ ]键：可使光标移至需要操作项或修该位。
[认可]键：认可当前光标提示项。
[预置]键：预置参数或时间。
[运行]键：启动分、合闸。
[退出]键；从下级菜单返回到上一级菜单。
[触发]键：选择触发方式。
[复位]键：计算机复位。
第三部分：仪器操作说明仪器操作项以中文菜单形式显示，采用人机对话方式进入所选项，开机后显示屏显示；开关类型选择友情提示：请在此界面下选择“内置电源”或“外置电源”[开关类型选择]：开关类型选择用[ ↑ ]、[ ↓ ]键移动光标至需测量的开关类型后，按[认可]键进入下级菜单。
如果选择六氟化硫开关，屏幕显示：请预置刚合（分）时间。
（B3型有此项视测量参数定）测试仪器已定10ms为计算刚合（分）的时间，用户根据需要修改此参数，用[←]、[→] 键移动光标至需要修改位上，用[预置]键修改参数，按[认可]键进入下级采单。
如果选择真空开关，按[认可]键后，用[←]、[→]移动光标至需要预置或修改的位置上，用[预置]键预置真空开关的开距，然后按[认可]键进入下级菜单（此时仪器选择外触发方式，如真空开关不测速度请选择内触发方式），此时显示屏显示：用[ ↑ ]、[ ↓ ]键移动光标至所需项按[认可]键后进入所需菜单。
下面按项进行说明[测试项目选择]：主要功能：选择试验项目、试验过程、试验结果及打印选择。
选择此项按[认可]键后显示：用[ ↑ ]、[ ↓ ]键移动光标至所需项按[认可]键进入试验时间预置项，如需退出按[退出]键或[认可]返回项。
[预置试验时间项]：友情提示：如果是内置直流操作电源，请调节相应的操作电压，运行结束后仪器将自动关闭操作电源。
用[预置]键预置试验时间，可根据需要预置“0—6”秒，一般开关检测为1秒，重合闸试验时的无间流时间根据被测开关的技术要求而设定。
预置后按[运行]键，仪器将自动完成试验。
试验结束后，显示试验结果菜单：[测试结果]：用[ ↑ ]、[ ↓ ]键移动光标选择测试结果项。
按[认可]键后显示各项试验结果，由于此项是页面显示，用[ ↓ ]键进行翻页，循环显示。
按[退出]键回到试验菜单。
[坐标图]：按[认可]键，显示一距离曲线（安装采样器后才有此曲线），按[退出]键回到试验结果菜单。
[打印结果]：按[认可]键，显示：按[↑ ]、[ ↓ ]键选择所需打印结果，按[退出]键返回试验结果菜单。
（没有参数时，打印机不打印）。
打印结果可以做完“分”、“合”闸试验后一次打印，打印的结果都为最后一次试验结果。
油开关的最大速度、平均速度、弹跳幅度只作参考，不打印。
[速度详细结果]：用[ ↑]、[ ↓]键选择所需项，按[认可]键进入所选项。
按[退出]键或返回项，返回结果菜单。
用[ ↓]翻页观看3~24ms速度的变化打印项可将3~24ms速度打印出来。
[断口状态检查]：主要功能：用于检查接线是否正确，调试开关不同期性。
选择此项按[认可]键，此时显示各断口状态，按[退出]键回上一级菜单。
1、检查接线安装好采样器后，将开关置“分闸状态”，此时观看接线的断口状态是“分”状态，反之亦然。
如果是“合”闸状态，可能采样器没装正，有短路现象，此时可微调采样器的位置或杠杆手动开关动触头，直到开关端口状态与显示断口状态相同为止。
真空开关安装外触发装置后，将开关“分闸”状态此时显示断口状态是“分”，如果是“合”状态，请将开关的动触头和静触头与测试仪的连线互换。
2、调试开关的不同期性将开关置“分闸”位置，用杠杆手动“合闸”移动开关触头，观看此时断口状态来调整不同期性。
用此法代替了原来的灯泡法调试[校正试验日期]：选择此项按[认可]键后，用[←]、[→]移动光标至需预置或修改的位置，用[预置]键修改日期，该日期主要是打印需要，按[退出]键返回上级菜单。
[测试结果选择]：按[认可]键进入试验菜单，操作方法同上。
第四部分：开关接线案例要求：采样器安装的断口与仪器面板上“A1”断口相连4.1接线操作方法当内置电源时：“合闸控制”、“分闸控制”接线柱的接法：“合闸控制”接操作柜内的⑧接点；“分闸控制”接操作柜内的⑦接点，仪器上公共端接“-KM”操作柜内的保险去掉。
如图1当外置电源时：“合闸控制”、“分闸控制”接线柱的接法：“合闸控制”接操作柜内的⑧接点；“分闸控制”接操作柜内的⑦接点，仪器上公共端接“+KM”如图1+KM -KM合闸控制HC5 8 。
LD DL111 10HD16 136 7 。
+ DL2TQ+HM 分闸控制-HMHc HQ Hc图（1）4.2 油开关采样尺的安装打开灭弧室上盖将传动杆插入灭弧室，旋入动触头螺孔上固定紧，传动杆的另一端与采样尺联接，尺能在滑槽内上下滑动，尺座与灭弧室固定。
采样器信号引线插头接于面板上“采样输入”接口，安装采样的采样杆时，必须保持采样尺的清洁和线性度。
采样尺有油污和灰尘时，必须用汽油或酒精洗干净，否则，测试结果将有很大的离散性。
接线：开关各动触头用导线联在一起接开关仪上的接地端，再与大地可靠相连，开关定触头端分别接开关仪的A、B、C断口。
（请参看图3 ）1 23图（2）如（图2）拆去1、2、3号件为10KV 采样尺，原图为110KV—220KV采样尺。
图(3)4.3真空开关传感器的安装及接线使开关处于分闸位置，将传感器装入开关下部的固定架上，调节弹簧的压力使探头刚好接触到动触头，用导线将探头与开关仪外触发端孔联接，其它接线同油开关相同。
（请参图5）图（4）4.4六氟化硫采样尺的安装图（5）拆下提升杆室的玻璃窗，将装有红外感头的固定板固定在室内相应的螺孔上，采样尺固定夹具安装在提升杆相应的位置，调节各紧固件，使采样尺在传感头滑动槽中上下滑动。
接线与其它开关一样。
（请参看图5）第五部分：注意事项1、初次使用时，请用手动调整开关，使采样尺下端（尺与采样杆连接处）在做分、合闸试验时，不至碰到光电取样块（必要时可锯断采样连接杆上端）。
2、如果液晶显示器出现字不清楚或屏幕背景太黑，请用一字小改刀调整下方的“背光调节”电位器，便可改善显示效果。
3、当机器出现死机时，请按[复位]键。
4、当打印机出现不正常打印时，请关机后约半分钟再开机。
