油浸式变压器主要参数
油浸式电力变压器技术参数和要求
油浸式电力变压器技术参数和要求GB/T 6451--20211围本标准规定了额定容量为30 kVA及以上，电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数，技术要求，测试工程及标志、起吊、安装、运输和贮存。
本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kVA及以上、额定频率为50 Hz 的油浸式电力变压器．2规性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后所有的修改单〔不包括订正的容〕或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
但凡不注日期的引用文件，其最新版本适用于本标准。
GB 1094.1 电力变压器第1局部：总那么(GB 1094.1--1996，eqv IEC 60076-1:1993)GB 1094.2 电力变压器第2局部：温升(GB 1094.2--1996，eqv IEC 60076-2,1993)GB 1094.3电力变压器第3局部：绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003，IEC 60076-3:2000,MOD)GB 1094.5 电力变压器第5局部：承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD)GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421)：1990；IEC50(321),1986)GB/T 15164油浸式电力变压器负载导那么(GB/T 15164--1994，idt IEC 60354:1991)/T 10088--2004 6 kV—-500 kV级电力变压器声级3术语和定义GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准．4 6kV、10 kV电压等级4.1性能参数4.1.1额定容量、电压组合、分接围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1～表3的规定。
10kV35kV油浸式变压器参数
35kV级配电变压器技术参数35kV级电力变压器技术参数35kV级SZ11系列有载调压变压器技术参数(kV)(kV)S11-30306±5%Yyn0100630/600 2.3S11-5050 6.3或or或or130910/8702S11-636310±2×2.5%Dyn111501090/1040 1.9S11--808010.51801310/1250 1.9S11-100100112001580/1500 1.8S11-1251252401890/1800 1.7S11-1601602802310/2200 1.6S11-2002003402730/26001.5S11-2502504003200/3050 1.4S11-3153154803830/3650 1.4S11-4004005704520/4300 1.3S11-5005006805410/51501.2S11-6306308106200 1.1S11-80080098075001S11-100010001150103001S11-125012501360120000.9S11-160016001640145000.810kV 级S9、SZ9系列电力变压器全密封变压器非全密封变压器额定电压联结阻抗空载电容组合方式电压电流kVA kV (%)空载负载(%)器身重油重10高压0.080.3440.110.05损耗(kW)重量(T)号(W)(W)高压(kV)0.4注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载(%)2.根据要求有载调压变压器高压可提供±4×2.5%调压范围。
15070340103062597040021085490114073010504002459556011907401050400290100580120073010904003151106501230760116040038012575212507651185400455140850128577512305505401609801315785125555066519511501360810131555076521513001380820134055092528015101440830141555010853051740149084014756601345410218516208951500660156545025501690950157582017055252910172096016308202035605346019001210210082024206654020196512662135820轨距纵向/横向（mm)总重全密封非全密封0.205850×420×980400/400(T)S9外形尺寸(mm)长(L)×宽（B ）×高（H ）44.5Yzn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
油浸式电力变压器技术参数和要求.
油浸式电力变压器技术参数和要求GB/T 6451--20081范围本标准规定了额定容量为30 kV A及以上，电压等级为6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV和500 kV三相及500 kV单相油浸式电力变压器的性能参数，技术要求，测试项目及标志、起吊、安装、运输和贮存。
本标准适用于电压等级为6 kV,--500 kV、额定容量为30 kV A及以上、额定频率为50 Hz 的油浸式电力变压器．2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1094.1 电力变压器第1部分：总则(GB 1094.1--1996，eqv IEC 60076-1:1993)GB 1094.2 电力变压器第2部分：温升(GB 1094.2--1996，eqv IEC 60076-2,1993)GB 1094.3电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙(GB 1094.3--2003，IEC 60076-3:2000,MOD)GB 1094.5 电力变压器第5部分：承受短路的能力(GB 1094. 5--2003,IEC 60076-5:2000,MOD)GB/T 2900.15--1997 电工术语变压器、互感器、调压器和电抗器(neq IEC50(421)：1990；IEC50(321),1986)GB/T 15164油浸式电力变压器负载导则(GB/T 15164--1994，idt IEC 60354:1991)JB/T 10088--2004 6 kV—-500 kV级电力变压器声级3术语和定义GB 1094.1和GB/T2900.15中确立的术语和定义适用于本标准．4 6kV、10 kV电压等级4.1性能参数4.1.1额定容量、电压组合、分接范围、联结组标号、空载损耗、负载损耗、空载电流及短路阻抗应符合表1～表3的规定。
油浸式变压器技术参数和要求
表2 630 kVA~6300kVA三相双绕组无励磁调压电力变压器表3 200 kVA~1600 kVA三相双绕组有载调压配电变压器4.2 技术要求4.2.1 基本要求4.2.1.1 按本标准制造的变压器应符合GB1094.1、GB1094.2、GB1094.3、GB1094.5、GB/T15164和JB/T10088的规定。
4.2.1.2 变压器组、部件的设计、制造及检验等应符合相关标准及法规的要求。
4.2.2 安全保护装置800 kVA及以上的变压器宜装有气体继电器。
气体继电器的接点容量在交流220 V或110 V时不小于66 VA，直流有感负载时，不小于15 W。
积聚在气体继电器内的气体数量达到250 mL~300 mL或油速在整定范围内时，应分别接通相应的接点。
气体继电器的安装位置及其结构应能观察到分解气体的数量和颜色，而且应便于取气体。
注1：根据使用单位与制造单位协商，800 kVA以下的变压器也可供应气体继电器。
注2：对于波纹油箱、带有弹性片式散热器或油箱内部充有气体的密封式变压器，是否装有气体继电器，由制造单位和用户协商确定。
800 kVA及以上的变压器应装有压力保护装置。
注3：对于密封式变压器，均应装有压力保护装置。
对于密封式变压器，应保证在最高环境温度与允许负载状态下，压力保护装置不动作，在最低环境温度与变压器空载状态下，变压器能正常运行。
4.2.3 油保护装置4.2.3.1 变压器应装有储油柜(波纹油箱、带有弹性片式散热器或油箱内部充有气体的密封式变压器除外)，其结构应便于清理内部。
储油柜的一端应装有油位计，储油柜的容积应保证在最高环境温度与允许负载状态下油不溢出，在最低环境温度与变压器未投入运行时，应能观察到油位指示。
4.2.3.2 储油柜应有注油、放油和排污油装置。
4.2.3.3 变压器储油柜(如果有)上均应加装带有油封的吸湿器。
4.2.3.4 变压器如果采取了防油老化措施，则不需装设净油器。
油浸式电力变压器技术参数和要求

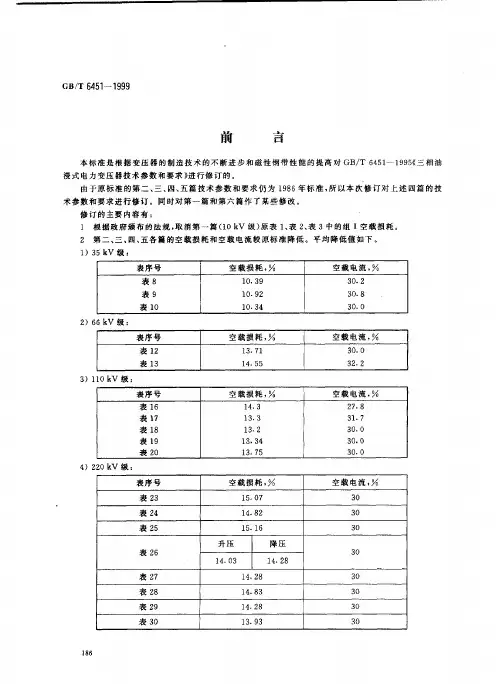

国家质，技术监督局 １ ９ － ０ １ 准 ９ ９ １ － ０批
２ ０ 一 ５ ０ 实施 ００ ０ 一 １
ｃ ／ ６５ 一 １９ ｓ Ｔ １ ９９ ４ 表 １ ０ Ａ ３ ｋ －１ ｋ Ａ双绕组无励磁调压变压器 Ｖ ６０ ０ Ｖ
０ １ ． ４
０ １ ．９
０２ ．２
０２ ．５ ２０ ． ０
４ ２ 表 １表 ２表 ３中的高压绕组各分接电压见表 ４ ． 、 、 及表 ５ ，
表 ４ 士５ ％分接时高压绕组各分接电压
分接
肠
＋５
Ｖ
分
接
电
压
相 线
１ ００ １ ０ １ ５０ ０ ０
１ ０ ０ ０ ０
线
６ ０ ３ ０ ６ ０ ０ ０ ５ ０ ７ ０
相
３ ７ ６ ３ ３ ６ ４４
３ ９ ２ １
线
６ ０ ６ ０ ６ ０ ３ ０
６ ０ ００
相
３ １ ８ １
线
１ ５０ ０ ０ １ ００ ０ ０
９ ０ ５ ０
相
６３ １ ５ ６ ６ ０ ２
５ ４ ７７
线
１ ５０ １ ５ １ ００ １ ０
１ ４ ０ ０ ５
相
６ ８ ６ ６ ６ ５ ３ １
６ ３４ ０
６ ６ ０ ２ ５ ７ ７ ４
５ ８ ４ ５
短路 阻抗 ％
４ ５ ．
标号
６０ ３ ８０ ０
１ １ ． ５
８ １ ． ０
１ ３ ．
６
６ ３ ． １ ０
１ ． ０ ５ １ １
１４ ．０ ３ ３ １ ，５ １６ ．５ １９ ．５
９９ ． ０ １ ０ ． １６ １ ． ３８ ０
１２ ．

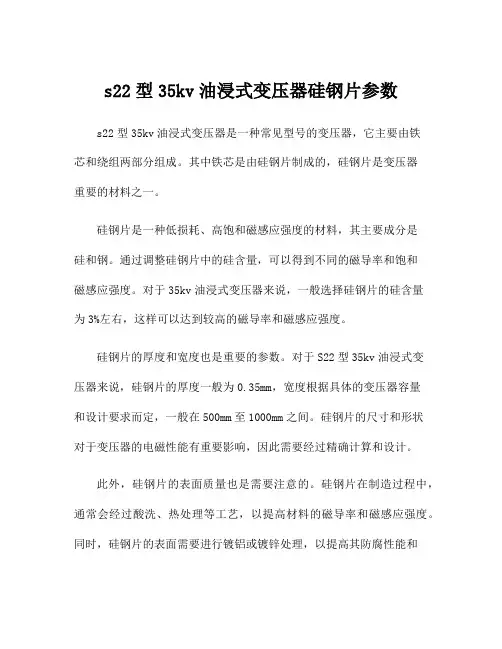

s22型35kv油浸式变压器硅钢片参数
s22型35kv油浸式变压器硅钢片参数s22型35kv油浸式变压器是一种常见型号的变压器，它主要由铁芯和绕组两部分组成。
其中铁芯是由硅钢片制成的，硅钢片是变压器重要的材料之一。
硅钢片是一种低损耗、高饱和磁感应强度的材料，其主要成分是硅和钢。
通过调整硅钢片中的硅含量，可以得到不同的磁导率和饱和磁感应强度。
对于35kv油浸式变压器来说，一般选择硅钢片的硅含量为3%左右，这样可以达到较高的磁导率和磁感应强度。
硅钢片的厚度和宽度也是重要的参数。
对于S22型35kv油浸式变压器来说，硅钢片的厚度一般为0.35mm，宽度根据具体的变压器容量和设计要求而定，一般在500mm至1000mm之间。
硅钢片的尺寸和形状对于变压器的电磁性能有重要影响，因此需要经过精确计算和设计。
此外，硅钢片的表面质量也是需要注意的。
硅钢片在制造过程中，通常会经过酸洗、热处理等工艺，以提高材料的磁导率和磁感应强度。
同时，硅钢片的表面需要进行镀铝或镀锌处理，以提高其防腐性能和耐磨性。
对于S22型35kv油浸式变压器来说，硅钢片的表面平整度和表面光洁度都需要达到一定的标准要求。
除了上述参数外，硅钢片的磁滞损耗和铁损耗也是需要考虑的重要参数。
硅钢片的磁滞损耗是指在磁场变化时，材料的磁化强度和磁场强度之间的能量损耗。
铁损耗则是指在交流磁场中，材料的涡流损耗和磁滞损耗之和。
对于35kv油浸式变压器来说，硅钢片的磁滞损耗和铁损耗的限制值需要满足特定的技术要求，以保证变压器的工作效率和能量损耗。
总之，硅钢片是35kv油浸式变压器中重要的材料之一，其参数包括硅含量、厚度、宽度、表面质量、磁滞损耗和铁损耗等。
这些参数的选择和控制直接影响着变压器的电磁性能和工作效率。
因此，在变压器的设计和制造过程中，需要对硅钢片的参数进行精确计算和合理选择，以保证变压器的良好性能和可靠运行。
10kv油浸式配电变压器技术参数和要求
10kv油浸式配电变压器技术参数和要求10kV油浸式配电变压器技术参数和要求一、技术参数1. 额定电压：10kV10kV油浸式配电变压器是指在额定电压为10kV的电网中使用的变压器。
额定电压是指变压器设计时所规定的电压等级，也是变压器在正常运行时所能承受的最大电压。
2. 额定容量：根据实际需求确定额定容量是指变压器额定输出功率的大小，根据用电负荷而定。
一般来说，10kV油浸式配电变压器的额定容量可以从几千千伏安（kVA）到几十万千伏安不等。
3. 频率：50Hz50Hz是指电网的工频，也是变压器设计时所考虑的频率。
在中国大陆地区，电网的工频一般为50Hz，而在其他地区可能会有不同的频率。
4. 冷却方式：油冷却油冷却是指变压器内部通过流动的冷却油来散热，保持变压器的正常运行温度。
油冷却方式具有散热效果好、运行可靠等优点。
5. 短路阻抗：根据实际需求确定短路阻抗是指变压器在额定容量和额定电压下，在短路时所能提供的电流。
短路阻抗的大小会影响变压器的短路电流和短路容量。
二、技术要求1. 变压器的温升应符合国家标准变压器在运行时会产生一定的温升，这个温升应符合国家标准的要求。
温升过高可能导致变压器运行不稳定或甚至损坏。
2. 绝缘电阻应满足要求变压器的绝缘电阻是指变压器绝缘系统的绝缘性能。
绝缘电阻应满足国家标准的要求，以确保变压器的安全运行。
3. 变压器的损耗应符合要求变压器在运行时会有一定的损耗，包括铜损和铁损。
这些损耗应符合国家标准，以确保变压器的能效和经济性。
4. 变压器应具有良好的冷却系统变压器的冷却系统应设计合理，能够有效地散热，保持变压器的正常运行温度。
冷却系统的设计应考虑到变压器的额定容量和运行环境。
5. 变压器应具有良好的过载能力变压器在短时间内可能会有一定的过载情况，变压器应具有良好的过载能力，能够在一定时间内承受额外的负荷。
6. 变压器应具有良好的绝缘性能变压器的绝缘性能是保证变压器安全运行的重要指标。
油浸式变压器的技术参数、用途等描述
油浸式变压器的技术参数、用途等描述下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!油浸式变压器是一种常见的电源变压器形式。
油浸式变压器介绍
油浸式变压器配电变压器为工矿企业与民用建筑供配电系统中的重要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压。
此类产品适用于交流50（60）Hz，三相最大额定容量2500kVA（单相最大额定容量833kVA，一般不推荐使用单相变压器），可在户内（外）使用，容量在315kVA 及以下时可安装在杆上，环境温度不高于40℃，不低于-25℃，最高日平均温度30℃，最高年平均温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m。
若与上述使用条件不符时，应按GB6450-86的有关规定，作适当的定额调整。
目录1概述2分类2.1 相数区分2.2 绕组区分2.3 结构分类2.4 绝缘冷却分类2.5 油浸式型式3性能特点4选用要点4.1 负荷性质4.2 使用环境4.3 温度环境1概述油浸式变压器，又称油浸式试验变压器。
1000kVA 及以上油浸式变压器，须装设户外式信号温度计，并可接远方信号。
800kVA 及以上油浸式变压器应装气体继电器和压力保护装置，800kVA 以下油浸式变压器根据使用要求，与制造厂协商，也可装设气体继电器。
干式变压器应按制造厂规定，装设温度测量装置，一般为630kVA 及以上变压器装设。
2分类相数区分可以分为三相变压器和单相变压器。
在三相电力系统中,一般应用三相变压器，当容量过大且受运输条件限制时，在三相电力系统中也可以应用三台单相式变压器组成变压器组。
绕组区分可分为双绕组变压器和三绕组变压器。
通常的变压器都为双绕组变压器，即在铁芯上有两个绕组，一个为原绕组，一个为副绕组。
三绕组变压器为容量较大的变压器（在5600千伏安以上），用以连接三种不同的电压输电线。
在特殊的情况下，也有应用更多绕组的Satons变压器。
结构分类则可分为铁芯式变压器和铁壳式变压器。
如绕组包在铁芯外围则为铁芯式变压器；如铁芯包在绕组外围则为铁壳式变压器。
二者不过在结构上稍有不同，在原理上没有本质的区别。
电气百科：油浸式变压器的主要参数有哪些？
电气百科：油浸式变压器的主要参数有哪些？
所谓空载损失，是指在一个卷线的端部加上定格电压，另一个卷线打开时的油浸式变压器的损失。
由于油浸式变压器的空载损失主要是铁心磁滞后损失和涡流损失，因此空载损失又被称为铁损失。
对于短路损耗双卷线油浸式变压器，短路损耗是指油浸式变压器的一个卷线短路，另一个卷线流动的电流是额定电流的情况下，油浸式变压器的消耗功率。
对于3个卷线油浸式变压器，在短路试验中测量的短路损伤为3个卷线的容量比为/或50%/的情况下，短路损伤数据是小卷线达到了定格电流的情况下的值。
短路损失主要是由卷线电阻引起的，因此也被称为铜损失。
短路电压也称为阻抗电压。
对于双卷线油浸式变压器，短路电压指的是在卷线短路时施加的电压，在定格频率下再加上其他卷线，短路卷线流动着定格电流。
有三个卷线油浸式变压器，高-中，高-低，中-低短路电压3种。
因为大容量油浸式变压器的阻抗主要是电阻，油浸式变压器卷线的电阻可以用短路电压近似来计算，所以短路电压是非常重要的参数。
这对油浸式变压器的电压变化和并行运转有着重要的意义。
譬如，2台油浸式变压器并行运转的条件之一是同样的短路电压。
除规定以外，短路电压用电压卷线所施加的定格电压的比例表示。
所谓空载电流空载电流，是油浸式变压器用定格电压空载驾驶时的电流值。
卷线的空载电流表示通常卷线的额定电流的比例。
对于3个卷线油浸式变压器，该比例基于具有更大固定容量的卷线。
S13-M-800油浸式变压器
S13-M-800/10油浸式变压器一、s13油浸式变压器介绍：s13-M型全密封油浸式电力变压器采用全密封波纹油箱结构设计制造，当油温变化时波纹片热胀冷缩可取代储油柜的作用，而且外形美观，占地面积小。
由于变压器油和周围空气不接触，不会吸收外界水分，从而不会降低绝缘强度，因氧气无法进入油箱，也避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
s13-M型变压器比GB/T6451标准空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%二、s13油浸式变压器结构特点①铁心：三相R型铁心变压器的铁心结构是由两个长方形其截面为内凸的铁心和包围在其外的截面为外凸的铁心组成的三相带外框双框卷铁心。
②绕组：R型铁心变压器的高低压绕组是在铁心柱上直接绕制的，因此，一般采用层式或螺旋式线圈，层间绝缘全部采用网格点胶纸，绕组同心度好，径向机械强度高。
③器身：采用新的器身绕组端面有效支撑结构，夹件上的吊板和箱盖下的吊板各开可移动的槽孔，解决器身悬空顶箱盖问题。
④油箱：油箱有管状散热器油箱、片式散热器油箱、波纹油箱等几种。
三、s13油浸式变压器性能特点1、油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构；高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。
3、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至最低。
4、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。
5、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。
6、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。
S9-3150KVA 10KV油浸式变压器 22
S9-3150KVA/10KV油浸式变压器规格参数S9(S11)-□/□其中,S表示三相油浸式变压器9(11)为水平性能代号□/□表示额定容量/额定电压（高压侧）,35KV所对应的低压侧可以10kv/6kv/0.4KVS9-3150KVA/10KV油浸式变压器执行标准1.GB1094.1~2-1996油浸式变压器2.GB1094.3,5-2003油浸式变压器3.GB/T6451—2008三相油浸式油浸式变压器技术参数和要求S9-3150KVA/10KV变压器产品特点：S9-3150KVA/10KV变压器系列三相油浸式变压器采用了新型绝缘结构和提高抗短路能力结构等多项科研成果,其性能达到国际先进水平. 与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%, 是节能型产品的更新换代产品损耗低，节能显著铁芯为圆形多级、全斜三级接缝叠片结构高低压绕组均用无氧铜线绕制，高压绕组一律采用多层圆筒式结构器身结构合理采用新型组件及紧固件1. 标准：GB1094-1996; JB/T10088-2004; GB/T6451-2008; EQV IEC600762. 电压等级：6,10kV3. 调压方式：无励磁调压或有载调压5. 频率：50Hz或60Hz6. 相数：三相7. 联结组标号：Yyn0、Dyn11或其它8. 短路阻抗：标准阻抗(详见技术参数表)配电电力变压器是一种静止的电气设备[1]，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
三相油浸式电力变压器技术参数和要求110级
三相油浸式电力变压器技术参数和要求110级随着电力系统的发展和电能需求的增加，三相油浸式电力变压器成为电力系统中不可或缺的重要设备之一。
本文将介绍三相油浸式电力变压器的技术参数和要求，重点关注110级变压器。
1. 整体技术参数三相油浸式电力变压器是由变压器油浸冷却系统、绕组、铁芯等组成。
其主要技术参数包括额定容量、短路阻抗、额定电压、连续工作时间和温升等。
1.1 额定容量额定容量指的是变压器能够长时间安全稳定运行的最大负荷容量。
对于110级变压器来说，通常额定容量较大，可达到几百兆伏安。
额定容量需要根据实际的电能需求和负荷情况进行选择。
1.2 短路阻抗短路阻抗是衡量变压器抵抗短路电流的能力，通常以百分比表示。
110级变压器的短路阻抗应达到一定要求，以保证在故障情况下变压器仍然能够正常运行，并避免进一步损坏。
1.3 额定电压额定电压指的是变压器额定运行的电压等级，对于110级变压器来说，额定电压一般为110千伏。
1.4 连续工作时间变压器的连续工作时间是指能够持续运行的时间长度。
对于110级变压器，其连续工作时间可以根据实际需求进行选择，但需要注意保证变压器在工作中不超过其额定负荷。
1.5 温升变压器工作时会产生一定的热量，温升是衡量变压器热量产生和散热的指标。
110级变压器的温升应控制在一定范围内，以确保变压器的安全稳定运行。
2. 检测和要求为了保证三相油浸式电力变压器的安全可靠运行，需要进行各项检测和提出相应的要求。
2.1 绝缘电阻测试绝缘电阻测试是检测变压器绝缘性能的重要项目之一。
在110级变压器中，绝缘电阻测试应符合国家相关标准，确保变压器在运行过程中的绝缘性能良好。
2.2 油质检测油质检测是保证变压器正常运行的重要环节。
通过对变压器绝缘油的检测，可以判断油质的优劣和是否存在异常情况，及时采取相应的措施进行处理。
2.3 内部连接器检查内部连接器是变压器内部绕组和导线之间的连接部分，需要进行定期检查，以确保连接器的紧固程度和可靠性。
油浸式变压器主要参数
主要技术参数
10kV级S11系列配电
额定容量(kVA)
电压组合(kV）
联结组标号
短路阻抗(%)
损耗(kW)
空载电流(%)
重量(kg)
外形尺寸(mm)长(L)×宽(B)×高(H)
规矩(mm)纵向×横向
高压
分接范围
低压
空载
负载
器身重
油重
总重
10
11
10
6
±5
Yyn0
120
55
220
660×430×870
1850
2800×2600×2450
1070×1070
6300
7900
2020
14200
2900×2650×2750
1070×1070
8000
9180
2630
15650
3550×3670×3230
1070×1070
9720
3050
18100
3650×3800×3340
1070×1070
注：根据用户要求变压器的高压分接范围可供±2×%。
400×400
20
140
65
260
700×450×910
400×400
30
160
70
280
740×460×930
400×400
50
220
80
365
770×500×980
400×400
63
255
88
420
810×560×1000
400×400
80
290
95
480
845×650×1100
油浸式电力变压器技术参数和要求
油浸式电力变压器技术参数和要求1.额定容量：油浸式电力变压器的额定容量是指其设计和制造过程中所确定的能够长期、稳定地提供给负载的容量。
额定容量通常以千伏安（kVA）为单位来表示。
2.额定电压：油浸式电力变压器的额定电压是指其设计和制造过程中所确定的标称电压。
额定电压通常以千伏（kV）为单位来表示，其中包括高压侧额定电压和低压侧额定电压。
3.频率：油浸式电力变压器的频率是指它所适用的电力系统的频率。
大多数油浸式电力变压器适用于50Hz或60Hz的电力系统。
4.短路阻抗：油浸式电力变压器的短路阻抗是指当变压器的两个绕组之间出现短路故障时，通过故障点的电流和故障点前后的电压之间的比值。
短路阻抗通常以百分比或角度来表示。
5.温升：油浸式电力变压器的温升是指当变压器在额定负载下运行时，变压器内各部件的最高温度与环境温度之间的差值。
温升通常以摄氏度（℃）表示。
6.绝缘等级：油浸式电力变压器的绝缘等级是指它所能承受的最高电压。
绝缘等级通常以千伏（kV）为单位来表示，包括高压侧和低压侧的绝缘等级。
7.效率：油浸式电力变压器的效率是指变压器在额定负载下输出的有用功率与变压器输入的总功率之间的比值。
效率通常以百分比的形式表示。
8.冷却方式：油浸式电力变压器的冷却方式是指通过变压器内部的散热系统将变压器内的热量排出的方式。
常见的冷却方式包括自然冷却和强制冷却。
9.输电损耗：油浸式电力变压器的输电损耗是指变压器在运行过程中由于电阻、电感和磁滞等原因而引起的能量损失。
输电损耗通常以千瓦（kW）或千伏安（kVA）表示。
10.温度保护装置：油浸式电力变压器通常配备有温度保护装置，用于监测变压器内部各部件的温度情况，并在温度超过预设值时进行报警或自动切断电源以保护变压器免受损害。
油浸式电力变压器的技术参数和要求对于保证电力系统的正常运行和安全可靠起着至关重要的作用。
制造和维护油浸式电力变压器需要严格按照技术参数和要求的规定进行，并在运行过程中对其进行监测和维护，以确保其长期稳定运行。
