最全电气、控制接地规范

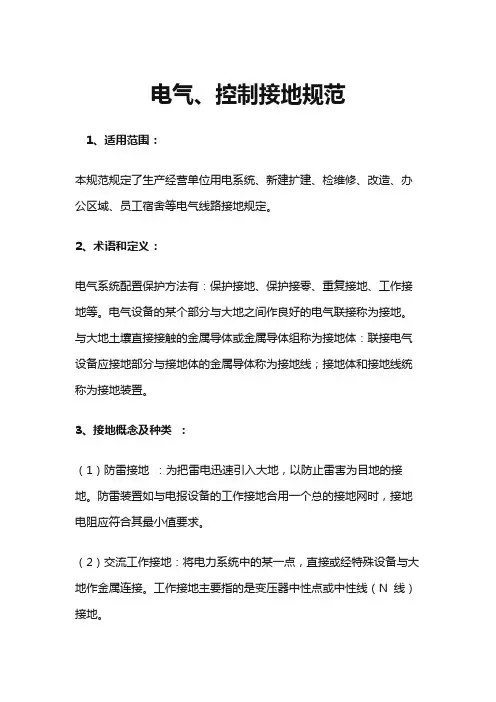

电气、控制接地规范1、适用范围：本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2、术语和定义：电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。
电气设备的某个部分与大地之间作良好的电气联接称为接地。
与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
3、接地概念及种类：（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目地的接地。
防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。
工作接地主要指的是变压器中性点或中性线（N 线）接地。
N线必须用铜芯绝缘线。
在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。
必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。
（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。
即将大楼内的用电设备以及设备附近的一些金属构件，与PE线连接起来，但严禁将PE 线与N 线连接。
（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。
可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。
（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
电气设备接地、接零保护的规定
电气设备接地及接零的一般管理规定在日常的电源设备安装、UPS(EPS)及其控制系统等设备安装、调试、检查、验收过程中，为保证电气设备安全可靠工作，防止电气工作中的触电事故发生，确保人员生命安全和电气设备运行安全，均应在安全技术上满足接地或接零要求。
电气设备在接地、接零方面如何进行规范施工与检查、应用，是大家必须认真对待的。
1 名词术语(1)接地：将电力系统或建筑物中电气装置、设施的某些导电部分，经接地线连接至接地极。
(2)工作接地(系统接地)：在电力系统电气装置中，为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。
(3)保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。
(4)雷电保护接地：为雷电保护装置(避雷针、避雷线和避雷器等)向大地泄放雷电流而设的接地。
(5)防静电接地：为防止静电对易燃油、天然气贮罐和管道、气体等的危险作用而设的接地。
(6)接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。
接地体分为自然接地体和人工接地体两种。
兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。
(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。
人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。
(7)接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。
(8)接地装置：接地线和接地极的总和。
(9)接地网：由垂直和水平接地极组成的供发电厂、变电站使用的兼有泄流和均压作用的较大型的水平网状接地装置。
(10)集中接地装置：为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，一般敷设3－5根垂直接地极。
在土壤电阻率较高的地区，则敷设3－5根放射形水平接地极。
(11)接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
(技术规范标准)接入路由器技术规范书
中国电信2013年第一批统谈统签类IP设备集中采购项目IP RAN采购招标文件5.1.2接入路由器技术规范书招标人：中国电信集团公司中国电信股份有限公司招标代理：中捷通信有限公司二〇一三年十一月目录1. 总则 (1)2. 技术应答要求 (2)3. 项目描述 (7)3.1. 概述 (7)4. 总体技术要求 (7)5. 设备配置原则 (7)5.1. 基本要求 (7)5.2. 综合接入路由器分类要求 (8)5.3. 硬件设备要求 (9)5.4. 软件系统要求 (10)6. 技术规范 (11)6.1. 概述 (11)6.2. 总体要求 (13)6.3. 设备要求 (14)6.4. 接口要求 (15)6.4.1. 物理接口 (15)6.4.2. 板卡高可用....................................................................................... 错误!未定义书签。
6.5. 通信协议支持 (15)6.6. VLAN/SVLAN支持 (17)6.7. 单播路由协议及性能要求 (18)6.7.1. 域间路由协议.................................................................................... 错误!未定义书签。
6.7.2. 域内路由协议 (18)6.8. MPLS，流量工程（TE）和快速重路由（FRR） (19)6.8.1. MPLS基本协议和功能要求 (19)6.8.2. MPLS流量工程（TE）和快速重路由（FRR）....................................... 错误!未定义书签。
6.9. VPN (20)6.9.1. MPLS二三层VPN ............................................................................... 错误!未定义书签。
DCS系统接地规范

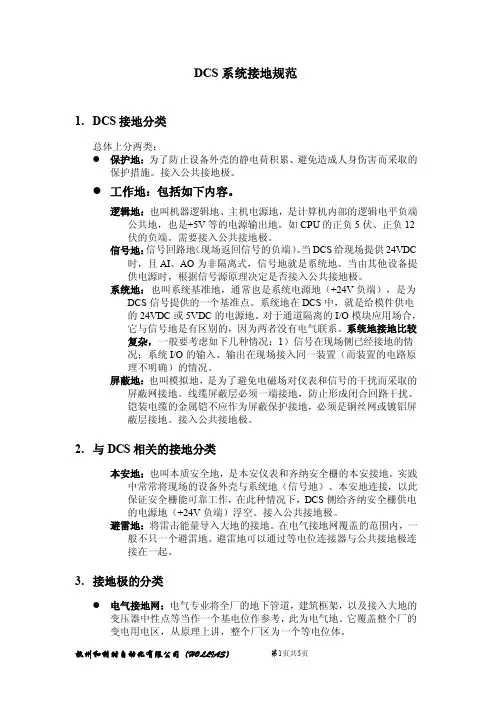

DCS系统接地规范1.DCS接地分类总体上分两类：●保护地：为了防止设备外壳的静电荷积累、避免造成人身伤害而采取的保护措施。
接入公共接地极。
●工作地：包括如下内容。
逻辑地：也叫机器逻辑地、主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等的电源输出地。
如CPU的正负5伏、正负12伏的负端。
需要接入公共接地极。
信号地：信号回路地（现场返回信号的负端）。
当DCS给现场提供24VDC 时，且AI、AO为非隔离式，信号地就是系统地。
当由其他设备提供电源时，根据信号源原理决定是否接入公共接地极。
系统地：也叫系统基准地，通常也是系统电源地（+24V负端），是为DCS信号提供的一个基准点。
系统地在DCS中，就是给模件供电的24VDC或5VDC的电源地。
对于通道隔离的I/O模块应用场合，它与信号地是有区别的，因为两者没有电气联系。
系统地接地比较复杂，一般要考虑如下几种情况：1）信号在现场侧已经接地的情况；系统I/O的输入、输出在现场接入同一装置（而装置的电路原理不明确）的情况。
屏蔽地：也叫模拟地，是为了避免电磁场对仪表和信号的干扰而采取的屏蔽网接地。
线缆屏蔽层必须一端接地，防止形成闭合回路干扰。
铠装电缆的金属铠不应作为屏蔽保护接地，必须是铜丝网或镀铝屏蔽层接地。
接入公共接地极。
2.与DCS相关的接地分类本安地：也叫本质安全地，是本安仪表和齐纳安全栅的本安接地。
实践中常常将现场的设备外壳与系统地（信号地）、本安地连接，以此保证安全栅能可靠工作，在此种情况下，DCS侧给齐纳安全栅供电的电源地（+24V负端）浮空。
接入公共接地极。
避雷地：将雷击能量导入大地的接地。
在电气接地网覆盖的范围内，一般不只一个避雷地。
避雷地可以通过等电位连接器与公共接地极连接在一起。
3.接地极的分类●电气接地网：电气专业将全厂的地下管道，建筑框架，以及接入大地的变压器中性点等当作一个基电位作参考，此为电气地。
它覆盖整个厂的变电用电区，从原理上讲，整个厂区为一个等电位体。
通信设备的接地处理
关于通信设备的接地处理1概述通信设备的接地保护是关系到人身及设备安全、网络运行质量的重要措施，故对通信设备进行正确的接地处理非常必要的，并且应该按相关的标准和规范进行，下面简要介绍一下具体的接地规范和技术要求。
2相关标准规范信息产业部（原邮电部）对通信机房和通信设备的接地非常重视，发布了一系列标准进行了明确的规定，以指导通信施工。
与我们的设备相关的主要有以下一些标准：YDJ 26-89 《通信局（站）接地设计暂行技术规定（综合楼部分）》YD 5068-98 《移动通信机站防雷与接地设计规范》YD 2011-93 《微波站防雷与接地设计规范》YD/T 694-1999 《总配线架》YD/T 778-1999 《光纤配线架》YD/T 779-1999 《数字配线架》GBJ79-85 《工业企业通信接地设计规范》3具体技术要求3.1 接地方式通信大楼或机房的接地设计一般应采用联合接地方式，即通信设备的工作接地、保护接地及防雷接地共用一组接地体的接地方式。
采用联合接地方式可以把整个建筑物的钢筋和楼内其它金属体，以及避雷装置和基础地网相互电焊成一个整体，组成一个笼形均压（等电位地）结构，既能保证通信设备和维护人员的安全，又能起到屏蔽电磁场的作用。
联合接地系统消除了不同接地点可能存在的电位差，在发生雷击时，可以较好地抑制不同接地点之间发生的放电现象。
如图所示：接地系统由接地体（接地装置）、接地汇集线（垂直、水平）、接地引入线和接地连接线等几部分组成。
接地体是直接与大地紧密结合的构件，各种通信设备、电源设备和建筑物防雷接地的接地电流通过接地体排泄入地。
接地体由两部分组成：一部分为垂直接地体，通常采用Φ50mm 镀锌钢管或50×50mm镀锌角钢，长度≥2m，也可以采用石磨电极或混凝土包封，还可以利用以建筑物为基础的钢筋混凝土柱作为垂直接地体；另一部分为40×4mm镀锌扁钢连接后组成的均压网和均压带。
接地要求
第一章总则第一条接地系统是通信电源系统的组成部分，它不仅直接影响通信的质量和电力系统的正常运行，而且还起到保护人身、设备安全的作用。
接地可分为直流接地、交流接地、测量接地、防雷接地等，从功能上可分为工作接地和保护接地等。
为规范我省电信机房和通信设备的接地工作，确保人身、设备的安全，结合本省通信机房的实际情况，特制定本规定。
第二章接地体（网）的要求第二条电器设备或金属部件对一个接地系统的连接称为接地。
一个接地系统由大地、接地体、接地引入线、接地汇流排、接地配线、接地点汇集线组成。
人工多根垂直或水平埋入土壤中或混凝土基础中作为散流用的导体（地极），统称接地体（网）。
按有关规定，通信机房的工作接地、保护接地和防雷接地，采用共用一个接地体（网）的联合接地方式，在建通信机楼时应考虑在顶楼的楼板（既在混凝土内）和在大楼基础下焊接若干个尺寸≧5m×5m的方形金属网格并与大楼的柱筋、接地极相焊接成一个周边为闭环式的环形带。
当楼高超过30 m高度时请参照“通信局（站）接地设计暂行技术规定（综合楼部分）”执行（见附件图一）。
对于改建、扩建的通信机楼亦可参照上述相关内容进行。
新建的二层以下机房，可在开挖基础时参照“图二”和“图十一”金属网格的做法制作接地网（含无线基站），金属网格视机房面积大小做成≧5m×5m或2m×2m，在网格的交汇点打入接地体并进行焊接。
对于接地电阻不符合要求的接地网（含租用民房），可在机房周边制作环形接地网，每隔3m打入一接地体。
如现场条件不允许，可采取向外延伸方式或采用降阻剂降低阻值。
接地电阻仍不符合要求的，可用定点钻孔深埋接地体和灌入降阻剂的办法加以解决。
第三条人工垂直接地体宜采用镀锌钢材,其材料规格为：钢管壁厚3.5 mm;角钢50×50×5 mm ; 扁钢40×4 mm ;圆钢直径8-10 mm。
人工水平接地体宜采用镀锌扁钢或圆钢, 长度为2.5m, 扁钢厚度≧4 mm；角钢厚度≧4 mm；钢管壁厚≧3.5 mm。
DCS系统接地规范
DCS系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。
一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。
2)低于36V供电的现场仪表，可不做保护接地，但有可能与高于36V电压设备接触的除外。
3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
2)隔离信号可以不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3)非隔离信号通常是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
3、本安系统接地1)采用隔离式安全栅的本质安全系统，不需要专门接地。
2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
4、防静电接地1)安装DCS、PLC、SIS等设备的控制室，应考虑防静电接地。
这些室内的导静电地面、活动地板、工作台等都应进行防静电接地。
2)已做了保护接地和工作接地的仪表和设备不必再另做防静电接地。
5、防雷接地1)当仪表及控制系统的信号线路从室外进入室内后，需要设置防雷接地连接的场合，应实施防雷接地连接。
2)仪表及控制系统防雷接地应与电气专业防雷接地系统共用，但不得与独立避雷装置共用接地装置。
接地规范
接地规范接地制式的规范性电源系统接地制式不同，安装规范要求不同。
同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方式。
PE线有最小截面的要求，如表2-28-1。
表2-28-1 PE线最小截面规格相线芯线截面s（mm2）PE线最小截面（mm2）s≤16s16<s≤3516s>35s/2PE线采用单芯绝缘导线时，按机械强度要求，其截面当有机械性的保护时为2.5mm2，无机械性的保护为4mm2。
PE或PEN干线为铜材时不应小于10mm2，为铝材时，不应小于16mm2，多芯电缆时，不应小于4mm2。
TN系统的装置或设备外露可导电部分严禁用作PEN线。
PEN线严禁接入开关设备，不得断股或断线。
TN系统整体结构主要是由工作接地，主干保护线（主干PE或PEN线），设备保护线（PE线），故障速断保护装置，重复接地或等电位联结所组成。
它必须保证系统整体性、连续性、可靠性。
TN系统按照中性线（N）与保护（PE）组合情况的不同，可分为TN-S系统、TN-C系统、TN-C-S系统三种接地形式。
在TN系统的接地形式中，所有用电（受电）设备的外露可导电部分必须用PE线（或共用中性线即PEN 线）与电力系统的接地点相连接（先接至主干PE线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。
采用TNG-C-S系统时，PE与N从某点（一般为进户处）分开后，就不能再合并，且N线绝缘水平应与相线相同。
对新改扩工程，应推行TN-S系统并辅以总等电位联结以及在局部范围内作辅助等电位联结。
需要接地的直流系统的接地装置，应符合有关规定。
3.2 接地装置电阻的检测各种接地装置应在干燥季节检测其接地电阻。
一般来讲，低压电力网中的电源系统工作接地电阻不超过4Ω；低压线路每处重复接地电阻汪超过10Ω；电力设备接地电阻不超过4Ω；其他应遵从安全设计或有关规定。
关于接入网系统的防雷与接地问题
要在光端机上可靠接地 。 从现场调查 的情况看 ， 很多基站在 光缆入局时将 加强筋直接剪 断， 没有对其采取接地措施 ， 当这根金属加强筋一旦感应较高 的雷 电过 电压 时， 就将对光缆的接 口端造成损坏 。
二、 解决方案
２ １增 加 电 源 防雷 箱 ．
、
故障的原 因
根据设备在运行过程中暴露 出来的问题 ， 照信息产业部 和公司防 参 雷有关规定， 总结 以 下 原 因 ： １ １电源 故 障 原 因 ． ａ 源 没 按规 定 进 行 防 护 ．电 按照信息产业部对通信局站防雷与接地 的相关规定 ， 通信局 站的交 流电源进线应采用穿金属屏蔽 管后埋地引入的方法 ， 以减小通过 电源线 引入的雷电过 电压幅值。在局 站中电源应按规 定进行一 二龋级 防雷 保 护， 以防止从 电源线引入的雷电过电压打坏电源设备 。从现场调 查的情 况看 ， 所有的接入 网机房电源皆没按规定 进行防护 ， 即电源线采用架 空 明线引入， 机房 内基本上没有电源一 、 二两级防雷保护 。 ｂ ．设备本身的电源防雷器通流容量太 小 接入网设备本身的电源防雷 器通流 容量仅 １ Ａ左右 ， 为第 三级 Ｋ 作 保护尚显不足 ， 而按照信息产业部对通信 电源的防雷要求 ， 接入 网设 备 本身的电源防雷器通流容量应 达到 ４ Ｋ ， ０ Ａ 即电源二级防雷 的通流容量。 ｃ ．交流电源防雷单元起火的原 因分析 当避雷器 由于各种原 因失效后 ， 由于回路阻抗大 ， 短路保护 装鬣无 法动作 ， 导致带有限流电阻的电弧放 电现象出现 ， 从而就 会使避雷器 起 火， 甚至导致机箱 、 机柜 、 机房火灾 。 ｄ 框 一８ ．机 ４ Ｖ电 源 板损 坏 按照信息产业部对通信局站防雷 与接地的相关规定 ， 应在 直流输 出 端加装直流防雷器 ， 从现场调查的情况 看， 所有的接入 网机房直 流输 出 端皆没有安装直 流防雷 器。在采 取 Ｇ Ｄ、 Ｇ Ｎ Ｆ ＮＤ、 Ｎ ＨＧ Ｄ分离接 地方 式 下， 如果雷电流通过其中的一个接地系统 向大地泄放 时， 雷电流在其 引 下线上形成的电压降 将使系统 三个接地 问存在极 高 的电位差 ， 造成 反 击， 使机框 一 ８ ４ Ｖ电源板损坏。 １２信 号 口故 障原 因 ． ａ ．用户电缆没有屏蔽接地或接地不可靠 从现场调查的情况看， 从交接箱到 ＭＤ Ｆ的用户 电缆 ， 很少采 用铠装 电缆 ， 一般采用屏蔽 电缆 ， 很多采用屏 蔽电缆的机房其 屏蔽电缆 两端并 没 有 可 靠 接地 。 这种情况下 ， 屏蔽电缆就失 去了其屏蔽及均流的作用 ， 导致 从用户 线引入的雷电过 电压幅值过高 ， 损坏用户板。 ｂ 地 线 太 长 ．接 按照信息产业部对通信局 站防雷与接地的相关规定 ， 地线宜短 、 接 直， 从现场调查 的情况看 ， 所有的接入 网机房接地线都普遍较长。 Ｃ ｌ线缺 乏 保 护 ．Ｅ 从现场调查 的情况看 ， 在和 Ｇ Ｍ共站或距离较近 的情 况下， Ｓ 一般采 用 Ｅ 线 明线架空引入的方式 ， ｌ 而没 有采取相应 的防护措施 。在 这种情 况下 ， 当强大的雷 电流通过铁塔泄流 时 ， 在铁塔 周围空间产 生强大的 会
设备接地规范(接入网)
电力设备接地
电力设备接地是指将电力设备与大地连接，以实现设备的 安全运行和人员的安全保障。电力设备的接地方式包括工 作接地、保护接地、防雷接地等，这些接地方式需要根据 设备的实际情况进行选择和配置。
测试与验收流程
现场勘查
对设备接地系统进行现场勘查， 了解接地系统的实际情况。
结果分析
对测试数据进行整理和分析， 判断接地系统是否符合验收标 准。
准备工作
确认测试与验收所需的工具和 设备，制定详细的测试与验收 计划。
测试实施
按照测试方法进行各项测试， 并记录测试数据。
报告编写
编写测试与验收报告，总结测 试与验收结果，并提出改进意 见和建议。
数符合规范要求。
优化设计
根据计算分析结果，对初步设 计进行优化，提高接地系统的
性能和可靠性。
实施方法
施工准备
根据设计要求准备接地材料、工具和人员，确保 施工顺利进行。
连接与固定
将设备的接地线与接地体连接牢固，确保接触良 好，防止松动和脱落。
ቤተ መጻሕፍቲ ባይዱ
ABCD
接地体制作与安装
按照设计图纸制作接地体，包括垂直接地极、水 平接地极等，并安装在指定位置。
接入网设备接地还包括信号地、电源地、保护地等，这些接地方式需要根据设备的实际情况进行选择 和配置，以保证设备的正常运行和信号的稳定传输。
通信设备接地
通信设备接地是指将通信设备与大地连接，以实现设备的正 常运行和信号的稳定传输。通信设备的接地方式包括信号地 、保护地、防雷地等，这些接地方式需要根据设备的实际情 况进行选择和配置。
机房接地规范
机房接地规范篇一：机房接地要求如果单从电源防雷这一块来说,50343规范要求做到4欧,但如果你还做了信号防雷这就不好说了,主要还是根据设备来看,由于现今很多建筑物的接地都做到了小于1欧,所以联合接地上来说,完全可以达到规范要求的4欧要求,但就如楼上所说的(0.5欧)的要求的确也是有道理的,其实不光是集成电路设备,在一些高压超高压同样要求很低的接地阻值.接地阻值的要求,这主要是根据设备来看,在一个机房里,要根据其中要求的最小值来做,其实从计算机机房来说,很多雷击事故不是经电源线来击坏设备的,常常是经(弱电)信号线来击坏设备,最常见的经网络线击坏交换机和网卡,而信号的接地一般都要求很低的接地阻值,简单打个比方,一般5V电压就可以击坏电子设备,你接地做4欧的时候,电流只要高于1.25A不就可以击坏设备了吗?而你做0.5欧的时候,电流强度可以许可到10A,而一般的感应电流要经信号防雷器到设备端想达到10A还是不容易的,相对来说,低接地电阻对保护设备是有好处的一是限制对地电压,二是改变事故电流,就是可以经过改变接地电阻来实现第三节静电防护第6.3.1条基本工作间不用活动地板时，可铺设导静电地面，导静电地面可采用导电胶与建筑地面粘牢，导静电地面的体积电阻率均应为1.0×107 ～1.0×1010Ω·cm，其导电性能应长期稳定，且不易发尘。
第6.3.2条主机房内采用的活动地板可由钢、铝或其它阻燃性材料制成。
活动地板表面应是导静电的，严禁暴露金属部分。
单元活动地板的系统电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。
第6.3.3条主机房内的工作台面及坐椅垫套材料应是导静电的，其体积电阻率应为1.0×107 ～1.0×1010Ω·cm。
第6.3.4条主机房内的导体必须与大地作可靠的联接，不得有对地绝缘的孤立导体。
第6.3.5条导静电地面、活动地板、工作台面和坐椅垫套必须进行静电接地。
通信机房防雷接地 设备及走线布置规范
通信机房防雷接地、设备及走线布置规范整理Part I 防雷接地1.接地体上端距地面宜不小于0.7m。
垂直接地体宜采用长度不小于2.5m的热镀锌钢材、铜材、铜包钢等接地体。
垂直接地体间距不宜小于5m，具体数量可根据地网大小、地理环境情况确定。
2.接地体采用热镀锌钢材时，其规格应符合下列要求：(1) 钢管的壁厚不应小于3.5mm。
(2) 角钢不应小于50mm×50mm×5mm。
(3) 扁钢不应小于40mm×4mm。
(4) 圆钢直径不应小于10mm。
3.接地体采用铜包钢、镀铜钢棒和镀铜圆钢时，其直径不应小于10mm。
镀铜钢棒和镀铜圆钢的镀层厚度不应小于0.254mm。
4.接地引入线宜采用40mm×4mm或50mm×5mm热镀锌扁钢或截面积不小于95mm2的多股铜线，且长度不宜超过30m。
5.高层通信楼地网与垂直接地汇集线连接的接地引入线，应采用截面积不小于240mm2的多股铜线，并应从地网的两个不同方向引接。
6.接地汇集线可采用截面积不小于90mm2的铜排，高层建筑物的垂直接地汇集线应采用截面积不小于300mm2的铜排。
7.通信局（站）内各类接地线应根据最大故障电流值和材料机械强度确定，宜选用截面积为16 mm2～95 mm2的多股铜线。
8.配电室、电力室、发电机室内部主设备的接地线，应采用截面积不小于16mm2的多股铜线。
9.跨楼层或同层布设距离较远的接地线，应采用截面积不小于70mm2的多股铜线。
10.各层接地汇集线与楼层接地排或设备之间相连接的接地线，距离较短时，宜采用截面积不小于16mm2的多股铜线；距离较长时，宜采用不小于35mm2的多股铜线或增加一个楼层接地排，应先将其与设备间用不小于16 mm2的多股铜线连接，再用不小于35mm2的多股铜线与各层楼层接地排进行连接。
11.数据服务器、环境监控系统、数据采集器、小型光传输设备等小型设备的接地线，可采用截面积不小于4mm2多股铜线；接地线较长时应加大其截面积，也可增加一个局部接地排，并应用截面积不小于16mm2的多股铜线连接到接地排上。
防雷接地技术标准及规范
通信、计算机、监测监控网络机房设立防雷接地技术规范指引意见第一部分：总则第一条：本技术指引意见合用于集团公司所有通信、计算机、监测监控设备及机房。
第二条：通信、计算机、监测监控设备和机房旳接地及防雷应做到保证人身和通信设备旳安全以及通信设备旳正常工作。
第二部分：机房及设备防雷接地旳技术原则和条例第三条：机房及设备防雷接地应执行下列技术原则和条例：YDJ26-89《通信局（站）接地设计暂行技术规范》（综合楼部分）;YD -93《微波站防雷与接地设计规范》；YD 5068-98《移动通信基站防雷与接地设计规范》；YD 5078-98《通信工程电源系统防雷技术规定》；YD 过 5098-《通信局（站）雷电过电压保护设计规范》；GA371-《计算机信息系统实体安全技术规定》；GB2887－《电子计算机场地通用规范》；GB50174-93《电子计算机房设计规范》；GBJ57-83《建筑防雷设计规范》；YD5003-94《电信专用房屋设计规范》；《煤矿安全规程》;《通讯机房静电防护通则》; 以上原则是为理解决综合通信大楼、互换局、数据局、模块局、接入网站、IP 网站、移动通信基站、卫星地球站、微波站、监测监控机房及设备等因雷电感应通过电源线、信号线、网络数据线、天馈线、遥控系统、监控系统引入旳雷害，保证通信设备旳安全和正常运营而编制旳。
第四条：所有通信、计算机、监测监控网络机房安装旳防雷产品应当符合国务院气象主管机构规定旳使用规定；所有通信、计算机、监测监控场（站）、机房所建防雷设施应符合有关技术原则、规范。
第五条：从事通信、计算机、监测监控网络机房防雷工程旳公司，应当持有国务院气象主管机构颁发旳《防雷工程专业设计资质证》和《防雷工程专业施工资质证》；工程设计、施工人员应当持有气象主管机构颁发旳《防雷工程专业设计资格证》和《防雷工程专业施工资格证》。
工程竣工后，应将设计施工单位及个人旳资质资格证复印件及竣工验收资料等存档备查。
用电设施接地安全技术规范
用电设施接地安全技术规范
电设施接地安全技术规范是为了保证电设施的安全运行而制定的一系列规范。
下面是一些常见的用电设施接地安全技术规范：
1. 用电设施的接地系统应符合相关国家和地区的电气安全规范，如国家标准 GB50057-2010《建筑物电气装置设计规范》等。
2. 用电设施的接地系统应按照设计要求进行施工，接地电阻应符合规定的要求。
一般来说，接地电阻应小于4Ω。
3. 用电设施的接地系统应定期进行检测和维护，确保接地电阻的稳定性。
一般建议每年进行一次全面检测。
4. 用电设施的接地系统应与其他设备进行良好的接地连接，确保接地系统的连续性。
接地线应使用符合相关标准的导电材料。
5. 用电设施的接地系统应有专门的接地引线，不允许借用其他设备的导线进行接地。
6. 用电设施的接地系统应与保护接地系统分开布置，确保互不干扰。
7. 高压设备的接地系统应采用独立的接地电极，不得与低压设备的接地系统共用。
8. 电气设备的金属外壳应与接地系统相连，确保人员触摸时的安全。
9. 用电设施的接地系统应进行记录和标识，方便维护和检修。
以上是一些常见的用电设施接地安全技术规范，具体的规定还需根据实际情况来确定。
在设计、施工和维护过程中，应严格按照相关规范进行操作，确保用电设施的接地安全。
有线接入网设备安装工程验收规范
有线接入网设备安装工程验收规范引言有线接入网设备是指将用户建筑物与互联网服务提供商的通信网络连接起来的关键设备。
为确保安装工程的质量和验收的一致性，制定本规范以规范有线接入网设备的安装工程验收工作。
1. 验收范围本规范适用于有线接入网设备的安装工程验收，包括以下内容： - 设备安装方案 - 设备安装和布线 - 设备配置和调试 - 设备性能测试 - 验收报告提交2. 设备安装方案在进行有线接入网设备的安装工程之前，需要编制设备安装方案。
设备安装方案应包括以下内容： - 设备安装位置图纸 - 设备安装布线图纸 - 设备安装工程进度计划 - 安装人员工程交底记录3. 设备安装和布线3.1 安装环境要求有线接入网设备的安装环境应满足以下要求： - 温度：不超过40℃ - 相对湿度：不大于90% - 通风良好，无尘、无腐蚀性气体和振动3.2 安装步骤1.根据设备安装方案确定设备的安装位置。
2.验证安装位置的稳定性和承重能力，确保设备安装牢固。
3.进行设备的固定和防震处理。
4.进行设备的布线，使用合适的电缆和连接器，确保布线的质量和可靠性。
5.完成设备的连接，检查连接是否牢固，避免松动和接触不良。
6.进行设备的接地处理。
4. 设备配置和调试4.1 设备配置根据设备制造商提供的配置手册，对设备进行配置。
配置应包括以下内容： -IP地址设置 - 子网掩码设置 - 网关设置 - DNS服务器设置 - 端口设置4.2 设备调试完成设备的配置之后，进行设备的调试工作。
调试应包括以下内容： - 设备是否能够正常通电启动 - 设备是否能够与上级设备建立连接 - 设备是否能够与用户设备正常通信5. 设备性能测试完成设备的配置和调试之后，进行设备的性能测试。
### 5.1 带宽测试使用合适的带宽测试工具测试设备的上行和下行带宽，确保设备能够满足用户的需求。
### 5.2 时延测试使用合适的延迟测试工具测试设备的时延，确保设备的响应速度符合要求。
机房接地要求
如果单从电源防雷这一块来说,50343规范要求做到4欧,但如果你还做了信号防雷这就不好说了,主要还是根据设备来看,由于现今很多建筑物的接地都做到了小于1欧,所以联合接地上来说,完全可以达到规范要求的4欧要求,但就如楼上所说的(0.5欧)的要求的确也是有道理的,其实不光是集成电路设备,在一些高压超高压同样要求很低的接地阻值.接地阻值的要求,这主要是根据设备来看,在一个机房里,要根据其中要求的最小值来做,其实从计算机机房来说,很多雷击事故不是经电源线来击坏设备的,常常是经(弱电)信号线来击坏设备,最常见的经网络线击坏交换机和网卡,而信号的接地一般都要求很低的接地阻值,简单打个比方,一般5V电压就可以击坏电子设备,你接地做4欧的时候,电流只要高于1.25A不就可以击坏设备了吗?而你做0.5欧的时候,电流强度可以许可到10A,而一般的感应电流要经信号防雷器到设备端想达到10A还是不容易的,相对来说,低接地电阻对保护设备是有好处的一是限制对地电压,二是改变事故电流,就是可以经过改变接地电阻来实现第三节静电防护第6.3.1条基本工作间不用活动地板时，可铺设导静电地面，导静电地面可采用导电胶与建筑地面粘牢，导静电地面的体积电阻率均应为1.0×107～1.0×10Ω·cm，其导电性能应长期稳定，且不易发尘。
第6.3.2条主机房内采用的活动地板可由钢、铝或其它阻燃性材料制成。
活动地板表面应是导静电的，严禁暴露金属部分。
单元活动地板的系统电阻应符合现行国家标准《计算机机房用活动地板技术条件》的规定。
第6.3.3条主机房内的工作台面及坐椅垫套材料应是导静电的，其体积电阻率应为1.0×107～1.0×10Ω·cm。
第6.3.4条主机房内的导体必须与大地作可靠的联接，不得有对地绝缘的孤立导体。
第6.3.5条导静电地面、活动地板、工作台面和坐椅垫套必须进行静电接地。
电力工程接地通用规范
电力工程接地通用规范（征求意见稿）2020.06目录1 总则 (1)2 基本要求 (2)3 土壤数据 (3)4 接地阻抗、转移电位和网内电位差 (4)5 跨步电位差、接触电位差 (6)6 接地装置的热稳定性、机械强度 (8)7 设备与地网的连接 (9)8 等电位接地网 (12)9 直流接地极 (14)附：条文说明 (15)1 总则1.0.1为使电力接地工程贯彻国家电力建设方针政策，满足经济和社会发展基本需求，保障人民生命财产安全、电力系统安全、生态环境安全，满足经济社会管理基本需要，依据有关法律、法规，制定本规范。
1.0.2发电、变电、输电和配电等电力工程的接地设计、施工、验收及改造应遵守本规范。
1.0.3本规范是电力工程接地的设计、施工、验收及改造等过程中的基本要求。
当采用的技术措施与本规范的规定不一致，但经合规性评估符合本规范第2章的基本规定时，应允许使用。
2 基本要求2.0.1电力接地工程的设计、施工、验收及改造，应保证人身、设备的安全及电力系统的可靠运行，并不应对周边设施的安全运行产生影响。
2.0.2电力工程接地应能满足保护接地、防雷接地、防静电接地、工作接地不同用途的基本要求，并通过接地装置实现。
2.0.3接地装置产生的地电位升、网内电位差、转移电位、跨步电位差和接触电位差应满足限值要求。
2.0.4接地装置应在预期寿命内满足热稳定性和机械强度的要求。
2.0.5接地装置的验收测试不应在雷、雨、雪中或雨、雪后立即进行。
3 土壤数据3.0.1电力工程接地设计必须考虑工程地点的土壤电阻率以及埋设接地装置处土壤腐蚀性能和冻土深度。
3.0.2土壤电阻率测量结果应能反映与接地装置尺寸相当深度范围内的土壤分层状况。
4 接地阻抗、转移电位和网内电位差4.0.1发、变电站中不同用途和不同额定电压的电气装置或设备，除另有规定外应使用一个总的接地网。
接地装置的接地阻抗应符合其中最小值的要求。
4.0.2对于可能将接地网的高电位引向厂、站外或将低电位引向厂、站内的设备，应采取隔离措施防止转移电位差对人身和设备的危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E、机柜前、后门和侧门必须分别连接到机 柜接地端子上。
-4 8 V
BGN D PGN D LGN D
8
四、ONU设备地线连接
1、ONUF01A、ONUF02A等采用钣金或型材机柜： 外部地线－直流供电
（或分线盒）
至
-48V2
直
流
-48V1
配
电
GND
屏 PGND
- --
P
-4
GG
48
NN
8V
DD
V2
1
STE/OLT
机房保护地排
25mm2
6
三、OLT、STE、ONU1000A地线连 接
2、高阻柜（分线盒）GND、PGND连接：
-48V2直流配电屏
-48V1 GND
直流高阻柜 （或分线盒） -48V2
3
二、接地一般原则
1、接地导线应采用铜导线以降低高频阻抗，接地线要短、 粗。 2、接地端子必须用螺栓拧紧，以机械方式保证接触良好。 3、电源、地线与信号线不应平行走线或相互缠绕以减少 相互的干扰。 4、严禁在接地线中，交流中性线中加装开关或熔断器。 5、严禁利用其它设备作为接地线电气连通的组成部分。 6、接地线严禁从户外架空引入，必须全程埋地或室内走 线。 7、保护地线应选用黄绿双色相间的塑料绝缘铜芯导线。 8、保护地线的长度不应超过30米，且尽量短，当超过30 米时，应要求使用方就近重新设置地排。
4
三、OLT、STE、ONU1000A地线连 接
OLT、STE、大容量ONU（ONU1000A以上）等 采用拼装机柜的设备接地方法与交换机的接 地方法相类似，遵照交换机的接地方法执行。
5
三、OLT、STE、ONU1000A地线连接
1、STE、OLT、ONU1000A地线连接：
2mm2 WS
直流高阻柜
10
四、ONU设备地线连接
接地汇流条
2、ONU512A、F02A-U等一体化室内型机柜： 内部接地
A、内置传输设备的PGND应接到机柜的接地 汇流条，如图所示连接线⑵。
⑴ 电源框 传输设备 ⑵
⑶ 窄带框 ⑷ 窄带框
内置 配线架
B、窄带机框背板上的PGND和GND应就近连 接到接地汇流条上，如图所示连接线⑶、 ⑷。
3、160B等小容量室外型机柜：
分体设计的小型室外型机柜，分为主柜和辅柜。其中主柜内安装业务机框， 辅柜内安装蓄电池、MDF和电源防雷单元
主柜
业务框
⑴
辅柜
⑷ L、N
防雷 单元
⑶
MDF ⑵
L、N
A、内置电源、内置配线架 B、内置电源、外置配线架 C、外置电源，内置配线架 B、外置电源，外置配线架 五、维护附属设备接地 六、配线架接地 七、接入网设备接地电阻要求 八、保护地线线径选择 九、接入网设备防雷箱接地方式解释 十、接地问题答复
2
一、 总 则
1、本规范适用于华为公司的接入网设 备，主要包括：ONU512A、ONU1000A、 ONU7000A、OLT、F01A、F02A等室内型 设备；ONU160B、ONU512C、ONU512D、 F01D等室外型设备，以及采用这些接入 网设备为平台的其它产品，如：宽窄带 一体化设备、IP Phone设备等等。 2、客户如有特殊要求，根据质量标准 分类问题的处理原则进行处理。
C、机柜中内置配线架的保护地必须接到机 柜底部的LGND接地柱上，连接电缆的截面 积不小于10mm2 ，如图所示连接线⑹。
⑸
⑹
⑺
⑻等电位短接片
D、机柜前、后门和侧门必须连接到机柜的 接地端子上。
LGN D PGN D BGN D
-4 8 V
外部接地：与钣金、型材机柜外部接地类同。
11
四、ONU设备地线连接
接入网设备接地规范
1
目录
一、总则 二、接地一般原则 三、OLT、STE、ONU1000A地线连接 四、ONU设备地线连接
1、ONUF01A、ONUF02A等采用钣金或型材机柜 2、ONU512A、F02A-U等采用一体化室内型机柜 3、160B等小容量室外机柜 4、ONU512C、ONU512D、F01D等一体化室外型机柜 5、ONU128、512地线连接
接地汇流条1
接地汇流条2
A、内置传输设备的PGND应就近接到机柜的 接地汇流条，如图所示连接线⑵。
⑴ 电源框
B、窄带机框背板上的PGND和GND应就近连接 到接地汇流条上，如图所示连接线⑶、⑷。
内置 配线架
传输设备 ⑵ ⑶ 窄带框 ⑷
宽带框 ⑸
⑹
⑺
⑽
⑼ ⑻等电位短接片
C、宽带机框背板上的PGND应就近连接到接 地汇流条上，如图所示连接线⑸。
去直 流电源柜
直流电源配柜 （分线盒）
-48V
BGND
PGND
配电框 业务框
-48V
BGND PGND LGND
机房保护地排
A、电源线线径截面积不小于16mm2，工程施工时尽量短。 B、保护地线连到直流电源分配柜（分线盒）的PGND地排上；若机房 没有配直流电源分配柜（分线盒）时，接机房保护地排上。保护接 地电缆截面积不小于16mm2，工程施工时尽量短，不能盘绕
-48V1
GND
PGND
此时，接线板 的PE端应与交 流供电中性线 断开。
至
设
备 ws
2mm2
ups
MDF
工作地排
大地
机房保护地线排
远端模块不小于16mm2，中心局 （万门以上用户线）应不小于 50mm2
7
四、ONU设备地线连接
1、ONUF01A、ONUF02A等采用钣金或型材机柜： 内部地线
9
四、ONU设备地线连接
1、ONUF01A、ONUF02A等采用钣金或型材机柜： 外部地线－交流供电
电源框 业务框
L、N
防雷箱
L、N 交流外线
PE 接地排
总接地线
-48V
BGND PGND LGND
A、当设备采用单相交流供电时，设备的交流电源入口应外接防雷箱。 B、若交流电采用TN-S或TN-C-S供电系统，应将交流电源线中的PE线接到防雷箱的保护 接地排上，交流电源线中的PE线不应直接接到设备上。 C、防雷箱到设备的交流供电线的长度应大于5m。对于发货到现场的交流电源线不能剪 短，长出部分宜盘绕成直径30～40cm的圆圈。 D、防雷箱到设备的保护地线，一端接机柜，另一端接防雷箱接地排上；防雷箱接地排 接地线连接至机房的保护地排，连接电缆截面积不小于16mm2，根据实际情况尽量短， 不能盘绕。
