中央控制系统

随着人们对会议室的需求越来越高，它所配备的多媒体设备也越来越多，需要实现的功能也越来越多。因此如何来集中控制诸多设备，使诸多设备使用起来简便，并能减少误操作，还要兼顾控制系统的稳定性、扩展性等特点呢？因此采用一套先进的智能集中控制系统是很有必要的。

智能集中控制系统是一套美国品牌的产品和技术，它代表着当前智能集中控制最先进的产品和技术之一。它是以中央控制器为核心的集中控制系统，将视音频及环境控制等所有电控设备通过各种控制方式集于一体的集中控制系统。AMX智能集中控制系统有着强大的控制功能和高科技内涵，而且它的界面非常友好、人性化正好适合了会议室的诸多要求。

本方案正是为会议室提供了很优秀的智能集中控制系统的解决方案。它将行之有效地集中控制了诸多的被控设备，并提供了简单易懂、人性化的界面。因此这套方案将从根本上提升会议室的集中控制能力并提高整体设备的档次。

二、需求分析

因为该会议室的定位为高档级别，它们配有较多的先进设备，我们需要最大强度地将诸多设备集中控制起来，使之能够全面、自动化、智能化地控制，使之化整为零，化繁为简。同时这种集中控制系统又应该具有中英文、图形化的界面，使之更具人性化，易于操作。当然同时我们也考虑到该系统的扩展和升级，使之容易扩展，并能够从网络上下载固件使硬件和软件不断升级。当然采用的集中控制系统更应该是当前世界控制业内知名品牌和最先进的产品和技术之一。AMX智能集中控制系统很明显可以满足诸多要求。

可编程中央控制系统工程设计方案

可编程中央控制系统⼯程设计⽅案

可编程中央控制系统⼯程设

计⽅案

第⼀章：概述

1、系统概述

随着数字技术的飞速发展以及集成电路、半导体技术在⾃动化控制的⼴泛应⽤，⼈们对会议室的功能和控制⽅式提出更⾼的要求，中央控制系统也因此应运⽽⽣。现代会议使⽤的电⼦设备越来越趋向多元化，从以往传统的话筒单元加扩⾳系统发展到现今的集发⾔讨论系统、表决系统、视频跟踪系统、同声传译系统、红外语⾔分配系统、投影、电视、灯光、扩⾳系统、DVD 等⼀整套设备，这⼀整套庞⼤的设备系统虽然给⼈们带来丰富的的功能，但是操控起来必定相当繁琐。因此必须得到⼀个集中化的控制，中央控制系统可以有效控制参与会议的所有影⾳设备、信号切换、屏幕升降、⾳量调节等等功能，⼤⼤提⾼⼯作效率和简化复杂的操作。

可编程中央控制系统是RESTMOMENT公司专为智能会议系统设计的多功能中央控制系统，内置主频达210MHz的32位内嵌式处理器， 8M内存和2M FLASH闪存，能⾼速运⾏复杂的逻辑指令，系统处理速度达到空前稳定⽔平。并且提供开放式的可编程控制平台、⼈性化的操作界⾯和交互式的控制结构。强⼤的可编程接⼝使中央控制主机可以控制⼏乎所有的参与会议的外接设备（包括第三⽅设备）。系统提供有多种外部终端接⼝，如红外IR发射⼝、数字I/O端⼝、弱继电器端⼝、NET端⼝、RS-232、RS-485输出端⼝等等，⽤户可通过USB / RS-232 / RS-485接⼝⽤PC机进⾏设置和操作，还可配合⽆线触摸屏、⽆线接收器组成功能更加先进的⽆线中控系统，只需⽤⼿轻触触摸屏上相对应的功能按钮，系统就会⾃动实现相应的功能。

中央空调智能节能控制系统设计与实现

摘要：空调能耗正成为广大暖通设计者关注和研究的重要课题，本文分析了影

响空调系统能源消耗的关键因素，并从系统的选择、设备的选配及系统的运行管

理等方面提出了切实可行的空调节能方案，对空调系统的设计及运行管理中的节

能具有一定参考价值。

关键词：中央空调；系统；设计；节能

1.中央空调系统的构成

1.1冷冻机组

这是中央空调的“制冷源”，通往各个房间的循环水由冷冻机组进行“内部热交换”，降温为“冷冻水”。

1.2冷冻水循环系统

由冷冻泵及冷冻水管道组成。从冷冻机组流出的冷冻水由冷冻泵加压送入冷

冻水管道，在各房间内进行热交换，带走房间热量，使房间内的温度下降。从冷

冻机组流出、进入房间的冷冻水简称为“出水”，流经所有的房间后回到冷冻机组

的冷冻水简称为“回水”。

1.3冷却水循环系统

由冷冻泵、冷却水管道及冷却塔组成。冷冻机组进行热交换，使水温冷却的

同时，必将释放大量的热量。该热量被冷却水吸收，使冷却水温度升高。冷却泵

将升了温的冷却水压人冷却塔，使之在冷却塔与大气进行热交换，然后在将降了

温的冷却水，送回到冷却机组。如此不断循环，带走了冷冻机组释放的热量。流

进冷冻机组的冷却水简称为“进水”，从冷冻机组流回冷却塔的冷却水简称为“回水”。

1.4冷却风机

冷却塔风机用于降低冷却塔中的水温，加速将“回水”带回的热量散发到大气

中去。可以看出，中央空调系统是工作过程室一个不断地进行热交换的能量转换

过程。在这里，冷冻水和冷却水循环系统是能量的主要传递者。冷却水温度过高、过低都会影响冷冻机组使用寿命，因为温度过低影响机组润滑，但温度过高将导

多功能会议室设计方案

多功能会议室方案设计一、系统概述 (4)

1.1总述 (4)

12技术需求: (4)

14.系统设计原则 (7)

1.5.系统说明 (8)

16.系统功能 (8)

17.会议室系统连接图 (9)

二、会议室子系统方案设计 (10)

2.1大屏幕投影系统 (10)

2.2系统概述 (10)

2.3用户需求 (10)

2.4大屏幕投影系统的实现功能 (12)

三、大屏幕显示布局 (13)

3.1基本布局 (13)

1.1 (2)

投影显示系统设备的布局 (14)

3.3大屏幕显示线路图 (16)

3.4大屏幕投影系统方案设计 (16)

四、中央控制系统 (18)

4.1. 统概述 (18)

4.2. 户需求 (19)

4.3. 多媒体显示系统 (19)

4.4. A/V系统 (19)

4.5. 智能型多媒体中央控制系统 (20)

4.6. 系统功能特性 (20)

五、中央控制系统示意图 (22)

六、中央控制系统方案设计 (23)

七、高保真音响扩声系统 (25)

7.1 .系统概述 (25)

7.2 .高保真音响扩声系统方案设计 (26)

八、数字会议系统 (27)

1.1 .系统概述 (27)

1.2 .系统特点 (28)

8. 3.数字会议系统方案设计 (29)

九、自动跟踪摄像系统 (30)

8.1 系统概述 (30)

9. 2系统特点 (30)

9.3系统连接示意图 (31)

十、建设 (32)

I11建设进度 (32)

11.2.施工图 (33)

十一、附件： (34)

1CAD平面设计图 (35)

2.效果图 (36)

十二、方案评述 (36)

1.1总述

谈合作、达成协议重要消息传达，这一些重大事件所进行的地点就是会议室，对于一个开会者来说，能在一个舒适的环境下进行开会，这会大大减少其疲惫，而感到无比舒适。因此会议室的环境、设计、设备、灯光等都是很重要的，直接影响会议的结果。随着现在越来越多的企事业单位对多功能厅的安装需求增加，工程师结合多年的设计施工经验在此对此类工程的设计施工提出一些注意事项及安装设计要求。一个现代化的会议室

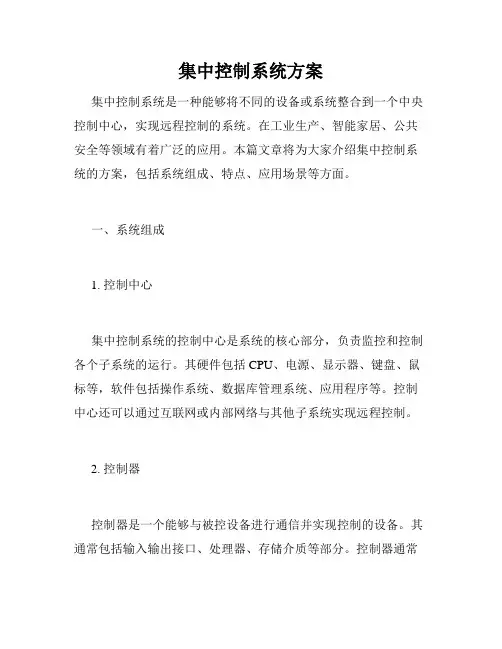

集中控制系统方案

集中控制系统是一种能够将不同的设备或系统整合到一个中央控制中心，实现远程控制的系统。在工业生产、智能家居、公共安全等领域有着广泛的应用。本篇文章将为大家介绍集中控制系统的方案，包括系统组成、特点、应用场景等方面。

一、系统组成

1. 控制中心

集中控制系统的控制中心是系统的核心部分，负责监控和控制各个子系统的运行。其硬件包括CPU、电源、显示器、键盘、鼠标等，软件包括操作系统、数据库管理系统、应用程序等。控制中心还可以通过互联网或内部网络与其他子系统实现远程控制。

2. 控制器

控制器是一个能够与被控设备进行通信并实现控制的设备。其通常包括输入输出接口、处理器、存储介质等部分。控制器通常

根据被控目标的种类不同而有所区别，例如PLC、DCS、SCADA

等等。

3. 传感器

传感器是指能够将物理量转换为电信号的设备，如温度传感器、湿度传感器、压力传感器等等。传感器将物理量转化为数字信号，并通过信号传输装置与集中控制系统通信。

二、特点

1. 可靠性高

集中控制系统的硬件和软件都采用了高可靠性的设计，具有温度、湿度、电压等方面的保护功能。控制中心还采用了双机热备

份设计，一旦其中一台出现问题，另一台可以立即接管。

2. 功能强大

集中控制系统可以实现对各种设备的监控和控制，具有实时性、反应快、准确性等优点。控制中心还可以进行数据处理和分析工作，辅助管理决策。

3. 易于维护

由于各个子系统的设备可以轻松地与控制中心进行联网，因此

维修和调试起来也更加容易。控制中心通常还具有故障诊断和报

警功能，可以对系统进行实时监控，并根据需要进行相应的维修

厂房中央空调设计方案

引言

中央空调在工业厂房中的设计非常重要，它不仅能够提供舒适的工作环境，还能够保障生产设备的正常运行。本文将介绍一个有效的厂房中央空调设计方案，以满足工业厂房的需求。

设计原那么

在设计厂房中央空调方案时，需要考虑以下几个原那么：

1.系统可靠性：厂房中央空调系统需要具备高可靠性，以确

保系统能够长时间稳定运行，不影响生产。

2.能效要求：中央空调系统应该具备较高的能效，以降低能

耗和运营本钱。

3.舒适性：中央空调系统应该能够提供舒适的室内环境，确

保员工的工作效率。

设计步骤

1.了解厂房结构：首先，需要了解厂房的结构和布局。包括厂房的面积、高度、层数、墙体材料等。

2.室内负荷计算：根据厂房的用途和人员数量等因素，计算出室内负荷的大小。室内负荷包括人体散热、设备散热、照明等。

3.空调系统选择：根据室内负荷计算结果，选择适宜的中央空调系统。考虑到厂房的大空间和多房间布局，应选择多联机中央空调系统。

4.系统设计：根据厂房的结构和布局，确定空调主机和各个房间的风口位置。风口应布置在合理的位置，以实现空气的均匀分布。

5.风管设计：根据厂房的布局，设计适宜的风管系统。风管要具备良好的密封性和保温性，以减少能耗。

中央空调系统选择

选择适宜的中央空调系统是设计方案的关键步骤。以下是几种常见

的中央空调系统：

1.空气调节系统：该系统通过空气循环来调节室内温度。它

包括空调主机、风管和风口等组成局部。

2.水冷却系统：该系统通过水循环来调节室内温度。它包括

水冷却主机、冷却塔和冷却水管网等组成局部。

3.蒸发冷却系统：该系统利用蒸发冷却原理来调节室内温度。

中央空调系统(多联机)改造设计方案

多联机中央空调系统改造设计方案书

1.概述

1.1 工程概况

1.2 编制依据

2.设计内容

2.1 设计范围

2.2 主要设计原则

3.设计方案

1.概述

本文介绍了多联机中央空调系统的改造设计方案。该方案旨在提高系统的效率和稳定性，同时降低运行成本和维护费用。

1.1 工程概况

该项目位于某办公楼，原有的中央空调系统已经运行多年，存在能耗高、噪音大、维护成本高等问题。为了满足楼内员工的舒适需求，需要对系统进行改造升级。

1.2 编制依据

本方案的编制依据包括相关的国家标准、行业规范和技术要求。同时，我们还参考了类似项目的实施经验和专家意见，以确保方案的科学性和可行性。

2.设计内容

2.1 设计范围

本方案的设计范围包括中央空调系统的改造升级，主要涉及空调主机、风机盘管、管道系统、控制系统等方面。

2.2 主要设计原则

在进行系统改造升级时，我们将坚持以下设计原则：

保证系统的稳定性和安全性；

提高系统的运行效率和能源利用率；

降低系统的噪音和运行成本；

方便系统的维护和管理。

3.设计方案

针对上述设计范围和设计原则，我们提出了以下改造设计方案：

更换现有的空调主机和风机盘管，采用高效节能的新型设备；

对管道系统进行清洗和维护，确保管道畅通；

对控制系统进行升级，提高控制精度和稳定性；

增加系统的智能化管理功能，方便维护和管理。

本方案的实施将能够有效提高中央空调系统的效率和稳定性，降低运行成本和维护费用，为楼内员工提供更加舒适的办公环境。

3.1 设计方案一

设计方案一是基于现有建筑结构和空间布局的改造方案。主要包括以下几个方面：

中央空调系统节能控制系统设计方案

KT仟亿

中央空调系统节能控制系统设计方案北京仟亿达科技有限公司

1 概述

国家“十一五”规划纲要中明确提出要把节约资源和保护环境基本国策,建设低投入、高产出，低消耗、少排放，能循环、可持续的国民经济体系和资源节约型、环境友好型社会。提出了“十一五”期间单位国内生产总值能源消耗降低20％左右、主要污染物排放总量减少10％等目标。这是针对资源环境压力日益加大的突出问题提出来的，体现了建设资源节约型、环境友好型社会的要求，是现实和长远利益的需要，具有明确的政策导向。

中央空调在各大中型民用、商用建筑中的普及，带来了严重的能耗问题。中央空调系统的电耗一般占整座建筑电耗的50％~60％，建筑能耗则占全国总能耗的1/3左右，因此提高能源利用率是我国能源可持续发展的方向。

中央空调系统的设计通常按建筑物所在地的极端气候条件来计算其最大冷负荷,并由此确定空调主机的装机容量及空调水系统的供水流量。然而,实际上每年只有极短时间出现最大冷负荷的情况。因此,中央空调系统在绝大部分时间里,都是在部分负荷（远小于其额定容量）条件下运行的。据统计，实际空调负荷平均只有设备能力的50%左右,这无疑造成了大量的能源白白浪费。而且，空调水系统的水泵、风机等机电设备，长期处在工频额定状态下高速运行，机械磨损严重,导致设备故障增加和使用寿命缩短。

另一方面，空调负荷又具有变动性.由于季节交替、气候变幻、昼夜轮回、使用变化(如旅游旺、淡季）及人流量增减（如宾馆入住率的变化)等各种因素变化的影响，中央空调系统的负荷具有起伏变化和不恒定的特点，如果中央空调的运行方式不能根据负荷的变化而调节，始终在额定容量(即满负荷状态)下运行，也势必造成巨大的能源浪费.

展厅展馆中控系统解决方案

展馆智能控制系统方案

一、方案简介：

展馆智能控制系统是专门开发多种IOS\Android\Windwos\液晶触摸屏等操作系统平台的多媒体中央控制系统。可实现对整个展馆的受控电子设备、投影机、工控主机、LED大屏幕、舞台灯光、液晶拼接、DLP背投、沙盘、灯光、电视、互动视频等（声、视、光、电）进行智能化集中控制，并对周边环境设备如窗帘、电动屏幕、电动门等进行智能化操控。支持集中控制、分展区独立控制、分展项独立控制、环境控制等多种系统集成方式，彼此互不干扰，又互相关联。一键开馆/闭馆100%将各个展区的灯光和设备全部开启/关闭；电脑主机开关机互锁功能，软关机功能，确保电脑主机系统正常开关机；支持影片播放、暂停、停止、快进、快退、50个视频切换、音量大小、静音等几乎播放所有功能的控制；可对影片播放的进度进行自由控制；同时支持对展馆灯光可实现强度有强到弱等不同变化，亦可以实现任何的灯光场景模式，灯光会根据不同的情景，做出相应的调整。另外可以联动音乐、温度、湿度等设备进行相应的调整，通过光线感应来自动调整窗帘的开合，以调整室内光线强度，各子系统同时接受中央控制系统的IPAD控制亦或手动控制或联动控制。

控制系统特点：

1、有线/无线网络智能集成化设计。该系统是可建立在无线局域网的新一代技术平台，性能稳定，不受物理距离限制，方便客户在移动过程中也能对展厅中各个展项的控制和展示。也可建立与有线墙面触摸屏集成控制，即使没有网络的情况下也可以同样实现展馆所有设备的智能化控制。

2、控制模块化设计。根据客户实际展项设备情况，扩展各类声、光、电、视控制模块，即可实现各个展厅展区集中控制，分区控制、分项控制、级联控制、视频灯光联动控制、互动感应控制等方式。

中央空调设计方案

中央空调系统是一种集散控制型的空调系统，将室内空调设备统一布置在机房或者室外机组，通过管道将冷热源与各个室内机组连接起来，通过控制系统实现集中控制。下面是一个中央空调设计方案的简要介绍。

首先，需要确定中央空调系统的负荷。根据建筑物的用途、建筑面积、人员密度、照明设备、电子设备等因素，确定空调系统的总负荷。同时，还需要考虑建筑物的朝向、外墙、窗户、天花板、墙面等对室内温度影响的因素，保证系统能够提供适宜的室内温度。

接下来，需要选择合适的冷热源。一般常用的冷热源包括空气源热泵、水源热泵、地源热泵、直接承载制冷剂机组等。根据建筑物的实际情况和设计要求，选择适合的冷热源。

然后，需要设计合理的管道布置。根据建筑物的结构布置、室内机组位置、管道长度、管道材料等因素，确定管道的布置方案。确保管道的长度和材料选择对系统的运行没有影响，同时也要保证管道的安全性和美观性。

再者，需要确定控制系统。控制系统是中央空调系统的重要组成部分，通过控制系统可以实现对室内温度、湿度、风速等参数的控制。根据建筑物的需求，选择合适的控制方式，如手动控制、自动控制、时间控制等。

最后，需要进行系统的调试和运行。通过调试，检查各个组件和设备的运行状况，确保系统能够正常工作。而后，运行系统并进行监测，及时发现和解决问题，保证系统的长期稳定运行。

中央空调设计方案需根据不同的建筑物和使用需求进行个性化优化，考虑到建筑物的特点和环境条件，以提供最佳的空调效果和良好的室内舒适度。同时，也需保证系统的效能高、运行稳定、安全可靠，并降低系统的使用成本和维护成本。

第六节.中央控制室设计方案与实例

3．安保管理区 • 安保管理区主要是大厦物业保安进行日常操作的区域。在该区域，安保值班人员对大厦所有出入口及大厦内的主要通道进行实时监视和录像。安保人员在夜间巡逻时，可以通过巡更系统进行巡更路线和间隔时间的设定，并能实时记录有关信息。当大厦内发生匪警、火警及灾害事故时，安保值班人员在第一时间获取信息，并在最短时间内按照预案进行处理，必要时可通过联网报警系统向110、119报警。安保管理区的设备主要有大厦门禁系统、安保电视监控系统、巡更系统、防盗报警及联动系统。
二、机房设备布置 • 智能大厦各弱电子系统通常采用集散型系统，它由三级管理系统组成：中央主控设备，现场DDC和各种检测、控制器。将智能大厦所有弱电子系统的中央主控设备集中布置在一个中央控制室，可以使设备自控、保安、消防三位一体集成在同一监控物理空间内，既可对各弱电子系统进行实时监视、控制、操作和管理，又可方便相互协调，以充分发挥各个子系统硬件和软件的功能，及时快速地响应、处理各类突发事件，提高整个建筑物防灾抗灾的能力和智能化物业管理的效率。同时还可以减少值班和管理人员，克服以往那种各子系统分散设置监控室，从而占用大量宝贵地产空间的缺点。
对于这三个不同功能的门每个门均安装了门禁系统受大厦出入口管理系统控制可设臵允许进入人员的名单记录每个人员进入的时间同时根据这三个门功能作用的不同采取不同的控制方式以限制人员通过专用通道或应急通道出入侵的蚂蚁老鼠等小动物可能咬坏电线电缆其分泌物或排泄物对设备有直接或间接的损害这类灾害所造成的系统故障难以查找系统恢复工作往往也非常困难

天津展馆智慧中控系统设计方案

设计方案：天津展馆智慧中控系统

一、需求分析：

天津展馆是一个大型综合性展览场馆，拥有多个展馆和多个功能区域。展馆中需要对各个区域进行中央控制，实现对灯光、音响、影像、温湿度等设备的自动化控制和管理。同时，为了提高用户体验，展馆还需要提供智能导航功能，帮助参观者快速、准确地找到目标区域。

二、功能设计：

1. 设备控制功能：

- 对展馆内的灯光、音响、影像等设备进行集中控制和管理，包括开关、调节亮度、音量、播放等功能。

- 通过预设场景模式，实现一键切换不同的展览环境，如会议模式、展览模式、晚会模式等。

2. 环境监测功能：

- 对展馆内的温度、湿度等环境参数进行实时监测，并进行记录和报警处理。

- 根据环境参数自动调节空调、加湿器等设备，为参观者提供舒适的展览环境。

3. 智能导航功能：

- 通过智能导航系统，帮助参观者快速、准确地找到目标区域。

- 提供展馆内的地图，标注主要展厅、会议室、餐厅、卫生间等位置，用户可输入目标区域，系统通过最短路径算法给出导航路线。

4. 数据管理功能：

- 对展馆内各个设备的使用数据进行记录和分析，收集用户使用习惯和设备运行状况等信息，为后续维护和改进提供参考。

5. 远程控制功能：

- 提供远程控制接口，允许管理员远程访问和控制展馆中的设备。

- 管理员可以通过手机、平板等终端设备对展馆进行控制，方便快捷。

三、系统架构：

1. 硬件部分：

- 智能终端设备：在各个区域或设备上安装智能终端设备，接收指令并执行控制操作。

- 传感器：设置温度、湿度、光照等传感器，实时监测环境参数。

会议系统中的中控系统设计方案

随着社会的不断发展，信息交流和沟通也就变得越来越频繁，越来越重要。各种视听设备、投影设备，会议系统等开始进入各行各业。现在的会议室、电化教学室等，已经不是以前的一张讲台一张椅子一个话筒了，取而代之的是各种先进的多媒体会议及教学设备。如：投影机、影碟机、录像机、视频展示台、多媒体电脑、电动屏幕，一些大型会议室还配备了同声传译系统、电子表决系统、大屏幕投影、多画面切换系统等。多种设备的使用必定带来烦杂的设备操作。如：要打开多种设备电源，要关闭灯光，要频频切换各种音视频信号，要不断切换投影画面.....等等。在这种情况下，一种能够集中管理这些设备，并能同时控制会议室、教室各种资源的“中央系统”设备便应运而生。

中控系统的工作原理：

中央控制系统采用多机通讯技术和系统集成技术，将被控设备按用户实际操作要求进行组合，再将其对每个设备的最终操作过程集成为简单的操作。总之，中央控制系统可以对录像机、影碟机、视频展台、投影机、电动屏幕、电动窗帘等设备进行集中控制。

中控系统的基本组成：

★主机：起到接收触摸屏的控制信号，解释并执行的作用。

★彩色LCD触摸：可直接预览视，简易快速地进行全程操控。

★嵌墙式面板：通常安装在门口，方便进出时操作。

★音量控制模块：用来控制音音响设备。

★白炽灯调光器：用于控制、调节灯光设备。

★强电继电器模块：用于控制电动吊架、屏幕、设备电源、日光灯等设备。

★红外发射棒：用于控制如DVD/录像机/实物展台红外设备。

★外置电源供应器：用于给所有设备供电。

中控系统的分类：

1、简易中控系统：一般常用在小学多媒体教室，主要是控制设备比较少地方；

多媒体网络中控系统方案

XXXXXX大学

网络化多媒体教室

解

决

方

案

北京竞业达数码科技有限公司

2009年7月

前言

多媒体教室综合应用了现代多媒体控制技术，协同控制计算机、影碟机、录像机、视频展台等现代视听设备，并集中控制电动窗帘、灯光、幕布等外围设备，通过大屏幕投影，营造出一个高精度大屏幕显示、高保真音质、受控声光背景的现代化多媒体视听教学环境。该系统使多媒体教学设备得到了充分地发挥和利用，丰富了教学手段，扩充了教学资源，减轻了教师讲课的劳动强度。此外，声像并茂的教学形式，使学生更易于领会接受授课内容，提高了教学质量。

传统的多媒体教室解决方案一般是在教室配置一台所谓“多媒体网络中控”，其主体实际上是一套多路输入和多路输出的矩阵切换和控制系统，用于将教室的各种多媒体设备连接成一个整体。

本设计方案以多媒体网络中控MNC9600-B作为教室端的中控机，用户教学需配联网的PC机。

我们为XXXXXX大学配置的多媒体网络中控系统提供了强大的集中网管功能。不仅可实现多媒体教室本地教学设备和教学环境控制，而且网管中心可以对每一个多媒体教室的设备实现远程集中控制、远程监测、集中化的网管维护。最大程度上降低了教师机、投影机等大量设备进教室后的维护负担。

本方案由北京竞业达数码科技有限公司为XXXXXX大学多媒体网络教室建设项目而设计。方案采用了当前计算机网络、多媒体以及视音频处理等方面的许多先进技术。根据用户的具体需求，我们对每一部分都做了特别设计，最大限度地贴近用户的应用需求。虽然我们尽量考虑了其中的每一个细节，但疏漏之处仍会在所难免，敬请有关领导和专家审阅，并提出宝贵意见和建议。

中央空调方案书

1. 引言

中央空调系统在现代建筑中起着至关重要的作用。它为室内提供恒定的温度和

湿度，并有效地排除室内污染物，为人们创造一个舒适和健康的室内环境。本方案书旨在提供一种实施中央空调系统的方案，以满足建筑物的需求并确保系统的高效、可靠性和可维护性。

2. 系统概述

中央空调系统由空调主机、空调末端设备、管道系统和控制系统组成。空调主

机负责制冷、加热和通风，空调末端设备负责将制冷或加热的空气传送到室内，并将室内空气回流至主机。管道系统用于连接主机和末端设备，传递空气和水。控制系统用于监测和控制空调系统的运行。

3. 选择适当的主机和末端设备

3.1 主机选择

主机是中央空调系统的核心组件，主要负责制冷和加热。在选择适当的主机时，需要考虑建筑物的大小、需求和节能要求。同时还要考虑主机的品牌声誉、质量和售后服务。

3.2 末端设备选择

末端设备包括风机盘管、吊顶式空调和风机柜等。选择适当的末端设备需要考

虑室内空间布局、需求和噪声要求。还要注意末端设备的能效指标和可靠性。

4. 管道系统设计

管道系统在中央空调系统中起到连接和传递空气和水的作用。在设计管道系统时，需要考虑以下因素：

•管道材料：选择合适的材料，如钢管、铜管或塑料管，考虑管道的耐压性、耐腐蚀性和维护性。

•管道布局：根据建筑物的布局和需求，设计合理的管道布局，以确保空气和水的流动畅通。

•隔热措施：对于冷却水和制冷剂管道，需要进行隔热处理，以减少能量损失。

•防震设计：考虑到地震等外部因素，对管道进行防震设计，以确保系统的安全性。

5. 控制系统设计

第六节.中央控制室设计方案与实例

下面以中国电子大厦为例介绍中央控制室的设计方案。 • 中国电子大厦除各弱电子系统中央主控设备放置于中央控制室外，智能大厦的集成系统(BMS)以及有关物业OA 系统和一些相关设备亦放置于中央控制室，以便管理和操作。这些系统和设备包括：消防报警系统(FAS)、紧急广播系统(PAS)、安保电视监控系统(CCTV)、巡更系统、防盗报警及联网报警系统、大厦门禁系统、楼宇自动控制系统(BAS)、智能大厦集成系统(BMS)、闭路电视自办节目播放设备(CATV)、电梯运行监控终端、物业霄理0A系统及扫描仪、绘图仪等专用设备等。 • 通信机房放置的系统和设备有：综合布线系统、卫星和有线电视系统及通信自动化系统。
• 高度：般中央控制室内机柜高度为2m，为保证气流组织通畅，机柜顶部应有足够的空间，本着科学设计的原则，结合建筑物结构的实际，应尽量增高净空高度。中国电子大厦的中央控制室的净空高度为3m。
(二)功能区域划分 • 机房中很多系统设备放置于一室，应考虑共布置的协调、合理、统一。特别是从工作的实际出发，根据系统功能的不同，对各有关系统进行归类，使其相对集中。 • 1．中央控制室 • 中央控制室平面布置如图1—32所示，中央控制室主要分成六个区：消防控制室、安保控制室、设备运行管理区、集成管理区、UPS室以及资料室。各区之间用强化玻璃隔断，其平面效果如图1—33所示。
第六节.中央控制室设计方案与实例
