PLC控制水塔水位

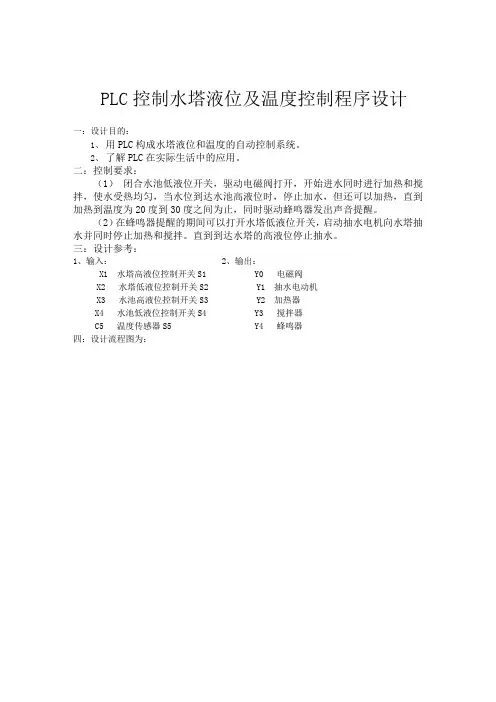

PLC控制水塔液位及温度控制程序设计
一：设计目的：
1、用PLC构成水塔液位和温度的自动控制系统。

2、了解PLC在实际生活中的应用。

二：控制要求：
（1）闭合水池低液位开关，驱动电磁阀打开，开始进水同时进行加热和搅拌，使水受热均匀，当水位到达水池高液位时，停止加水，但还可以加热，直到加热到温度为20度到30度之间为止，同时驱动蜂鸣器发出声音提醒。

（2）在蜂鸣器提醒的期间可以打开水塔低液位开关，启动抽水电机向水塔抽水并同时停止加热和搅拌。

直到到达水塔的高液位停止抽水。

三：设计参考：
1、输入：
2、输出：
X1 水塔高液位控制开关S1 Y0 电磁阀
X2 水塔低液位控制开关S2 Y1 抽水电动机
X3 水池高液位控制开关S3 Y2 加热器
X4 水池低液位控制开关S4 Y3 搅拌器
C5 温度传感器S5 Y4 蜂鸣器
四：设计流程图为：
五：水塔控制示意图：
六：硬件连接图如下：
七：由以上的分析可得梯形图如下：
八：从上梯形图可以看出，闭合X4后，一直进行加水并加热，直到水池充满，当热量到达20到30度之间蜂鸣器开始提醒，这之间可以打开水塔的低液位的开关，此时抽水机工作，关闭加热和搅拌，直到到达水塔高液位，整个系统停止工作。

基于PLC的水塔水位控制系统设计

基于PLC的水塔水位控制系统设计1控制要求1)因为电动机的功率较大，为减少启动电流，电动机采用定子串电阻降压启动，每2机组开启时间间隔5s。

2)为防止一台电动机因长期闲置而产生锈蚀，备用电动机(如未设置系统默认为5号)可通过预设开关随意的设置。

3)每台电机设置手动和制动两种方式控制，在自动控制状态时，不论设置哪一台电动机作为备用，其余四台都要按顺序启动。

4)在自动控制状态下，如果由于故障某台电动机组停止，而水塔水位又为到达高水位时，备用电动机组自动降压启动；同时对发生故障的电动机组根据故障性质发出停机警报信号，提请维护人员及时排除故障。

当水塔水位达到高水位时，高液位传感器发出停机信号，各个电动机组停止运转。

当水塔水位低于低水位时，低液位传感器自动发出开机信号，系统自动按顺序降压启动。

5)每台电动机都有运行状态指示灯(运行，备用和警报)。

6)液位传感器要有状态指示灯。

2 编程元件的地址分配表水塔水位控制系统PLC的输入/输出接口分配表如下表。

表1 I/O地址分配表3水塔水位控制系统的PLC外部接线如图1所示。

图1 PLC控制外部接线图4水塔水位系统控制程序4.1程序流程图水塔水位控制系统的PLC控制流程图，根据设计要求，如图2所示。

图2 水塔水位控制系统流程图4.2梯形图程序水塔水位控制系统的梯形图程序见附录。

5系统运行调试及S7-PLCSIM仿真当电机均为自动运行模式，电机1为备用电机且无故障电机时，输入低液位传感器信号则电机2、3、4、5依次起动，每两个机组开启时间相隔5s。

低液位传感器指示灯灯亮。

具体仿真运行如图3所示。

图3电机无故障时自动起动仿真图当电机1故障，电机2为手动模式，电机3备用时，输入低液位信号电机3、4、5依次自动起动，按下电机2的手动开按钮时，电机2起动。

具体仿真运行如图4所示。

图4 有电机故障时运行仿真图当输入高液位信号时，所有电机停止，高液位指示灯变亮。

具体的仿真运行如图5所示。

PLC水塔水位控制及应用系统设计

PLC水塔水位控制及应用系统设计一、引言随着工业自动化技术的不断发展和完善，PLC技术被广泛应用于自动化控制系统中。

在工业生产中，水是必不可少的生产资源之一，因此水的控制和管理也变得越来越重要。

水塔是常见的水控制设备之一，在水塔的水位控制方面，PLC技术也可以起到重要作用。

本文将介绍PLC水塔水位控制及应用系统的设计，以期提高工业生产效率和水资源的利用效率。

二、PLC水塔水位控制原理水塔是存放水的设备，水位高低直接影响着水压和水量。

水位控制便是管理水塔水位的重要手段。

传统的水塔水位控制方法是使用浮球开关控制水泵开关，但是这种方法不仅容易损坏浮球开关，而且无法进行准确控制。

而PLC水塔水位控制则是使用PLC控制器接收水位变化信号，通过程序逻辑控制水泵的开关，实现精确控制水位高低。

在PLC水塔水位控制方案中，首先需要设置两个探测水位的传感器，一个位于最低水位处，另一个位于最高水位处。

当水位低于最低水位传感器时，PLC控制器就会控制水泵开启，控制水塔往里面注水，直到水位达到最高水位传感器的位置停止。

当水位超过最高水位传感器时，PLC控制器也会控制水泵关闭，以免水库溢出。

三、PLC水塔水位控制及应用系统设计流程1.确定水塔的高度和水位传感器的位置PLC水塔水位控制方案的第一步就是衡量水塔的高度，然后计算出所需的水位传感器位置。

传感器应该放置在两个不同位置，一个位置在低水位线下，并且另一个位置在高水位线上。

2.使用传感器读取水位数据第二个步骤是将两个水位传感器连接到PLC控制器上。

PLC控制器可以轻松地读取传感器数据并使用该数据来管理塔内的水位。

3.使PLC控制器完成水位控制逻辑最后一步是为PLC控制器创建程序逻辑以控制水泵的开关。

该逻辑必须能够读取传感器数据，检测水位是否过高或过低，然后在需要时打开或关闭水泵。

四、PLC水塔水位控制及应用系统的优点PLC水塔水位控制系统与传统控制系统的比较如下：1. 精确性和可靠性与传统开关相比，PLC水塔水位控制系统更加精确，能够做到滴水不漏。

基于plc水塔水位控制系统设计
