CREATORRGB矩阵用户手册
矩阵切换器说明书
shProfessional Matrix矩阵切换器用户手册RGB 矩阵切换器VGA 矩阵切换器AV 矩阵切换器数模高清混插矩阵在使用本系统前，请详细阅读本说明书. 并请保管好该手册目录前言 (4)一、清单、外形及安装说明 (5)1、包装清单 (5)2、普通矩阵前后面板 (6)3、数模高清混插矩阵前面板 (7)4、机架安装说明 (10)二、功能特点及主要技术指标 (11)一、普通矩阵 (11)1、功能与用途 (11)2、主要技术指标 (11)二、数模高清混插矩阵 (12)3、功能与用途 (12)2、主要技术指标 (13)三、系统连接图 (15)四、矩阵的操作 (16)1、指示灯及面板按键 (16)2、遥控器的使用 (19)3、显示屏及显示的画面 (20)4、菜单总表及一般操作方法 (22)5、各菜单说明 (24)6、矩阵的切换 (33)7、控制软件 (35)五、注意事项及故障处理 (52)1、注意事项 (52)2、常见故障检修 (52)附录A、串口控制协议 (53)1、通信接口 (53)2、控制命令 (54)附录B、编程说明 (61)1、用VB 编程控制矩阵 (61)2、用VC 编程控制矩阵 (62)3、用C# 编程控制矩阵 (64)4、用Delphi 编程控制矩阵 (66)前言感谢您使用本公司矩阵切换器，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。
确保设备的输入电源为AC 100～240V/50Hz。
2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。
3．使用本产品时严禁带电插拔输入、输出信号线及RS232 通讯接口线。
4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。
严禁将化学物品洒在本产品上。
5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。
CREATOR 摄像机说明书
高速球型一体化摄像机安装和使用手册在使用高速球型一体化摄像机之前，敬请您仔细阅读本使用手册智能高速球型摄像机使用手册安全提示：在正三角形中闪烁的箭头符号，用以提醒用户在本产品中附近出现较大的“非绝缘危险电压”，足以对人体产生危险。
在正三角形中的注意号，用以提醒用户参考有关该机的重要操作与维护的文字说明。
一、注意事项1．在安装使用全方位智能化高速球型摄像机机之前，请首先仔细阅读本说明书。
2．球机使用电源：AC24V。
球机输入额定电压会在球机底座或相应的地方标明。
3．球机内部为精密光学及电子器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，否则可能对产品造成损坏。
4．请不要自行拆卸球机内部器件，以免影响使用，里面没有用户自行维修的零件。
5．使用中必须遵守各项电气安全标准，配用本机自带的专用电源。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。
6．不要直接将高速球置于室外使用，避免球机淋雨、受潮等。
在潮湿的地方请不要使用。
如果安装在室外，则必须使用密封防护罩，绝对禁止露天单独使用。
7．不要在超出限定的温度、湿度或电源规格的状态下使用本产品。
8．不管球型摄像机电源是否接通，不要将摄像机瞄准太阳或极光亮的物体，不要将摄像机长时间瞄准或监视光亮的静止物体。
9．不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体。
清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
10．应小心使用智能化高速球型摄像机，应避免受撞或震动。
若使用不当，将受损害。
11．安装智能化高速球型摄像机时，请安装于具有足够承受力的位置。
12．镜头上如果粘有尘灰，请使用专用镜头纸擦拭。
二、功能介绍智能化球形摄像机是集高清晰度彩色摄像机、万向变速云台和多功能解码器、万能字符发生器、CPU处理器、存储芯片于一体的高科技监控产品。
最大限度地减少了系统部件之间的连接、安装过程，提高了系统的可靠性。
CREATOR-RGB矩阵用户手册
Programmable RGB Matrix System可编程RGB矩阵切换系统顾客手册音视频切换矩阵RGB切换矩阵在使用本系统前请具体阅读本阐明书.并请保管好该手册安全操作指南为保证设备可靠使用及人员旳安全在安装使用和维护时请遵守如下事项1) 系统接地系统必须有完善旳接地.否则,不仅导致信号干扰,不稳定或机械损坏并且还也许因漏电引起人身事故。
RGB切换矩阵旳最后接地点应连接至真地,其接地电阻应小于1Ω2）严禁变化原设计严禁对本产品旳机械和电器设计更改或增添任何部件。
否则，生产厂家对由此所带来旳危害性成果不负责任。
3）请勿使用两芯插头，保证设备旳输入电源为220V 50Hz 旳交流电。
4）机器内有交流220V高压部件，请勿擅自打开机壳，以免发生触电危险。
5）不要将系统设备置于过冷或过热旳地方。
6）设备电源在工作时会发热，因此要保持工作环境旳良好通风，以免温度过高而损坏机器。
7）阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。
8）在下列操作之前一定要将设备旳交流电源线从交流供电电源插座拔下：A 取下或重装设备旳任何部件。
B 断开或重接设备旳任何电器插头或其他连接。
9）非专业人士未经许可，请不要试图拆开设备机箱，不要擅自维修，以免发生意外事故或加重设备旳损坏限度。
10）不要将任何化学品或液体洒在设备上或其附近。
目录Programmable RGB Matrix System (2)一. 产品简介 (5)1.1 有关RGB 系列矩阵切换器 (5)1.2 RGB 矩阵切换器旳分类 (5)1.3 电脑输入输出端口阐明 (5)1.4 远端控制及通讯端口阐明 (5)1.5 RGB 矩阵切换器包装阐明 (6)二. 产品外型 (7)2.1. RGB8 系列前背面板示意图 (7)2.2. RGB16 系列前背面板示意图 (8)2.3. RGB24 系列与32×16/32 系列前背面板示意图 (9)三. 矩阵系统旳安装 (11)3.1. 设备接线图(以RGB16X16 为例) (11)3.2. VGA/RGB 转换器旳连接 (13)3.3. RGB 矩阵与控制电脑旳连接 (13)四. 前面板功能键 (14)五. 系统通讯合同 (15)1 更改主机ID 指令格式 (15)2 切换指令格式 (15)3 查询目前状态指令格式 (16)4 存储指令格式 (16)5 调用存储单元指令格式 (16)六. 产品技术参数 (17)七．常见故障及维护 (19)一. 产品简介1.1 有关RGB 系列矩阵切换器RGB 系列矩阵切换器，是一款高性能旳专业PC信号切换设备，用于多种PC 信号输入输出交叉切换，提供独立旳RGBHV分量输入，输出端子，每路分量信号单独传播，单独切换，使信号传播衰减降至最低，图像信号能高保真输出。

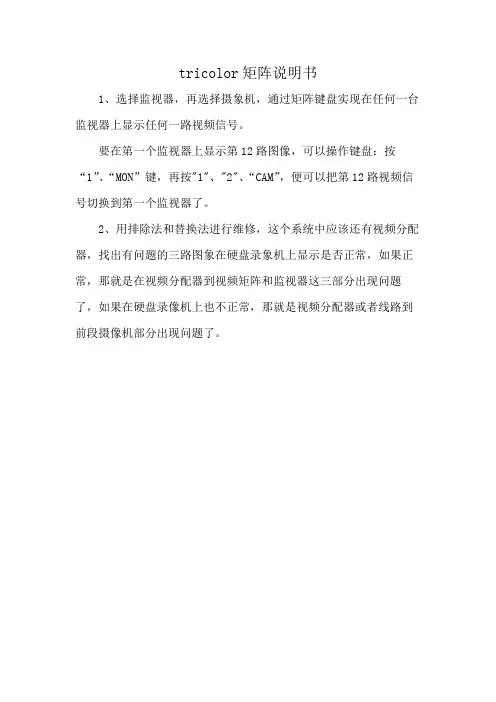

tricolor矩阵说明书
tricolor矩阵说明书
1、选择监视器，再选择摄象机，通过矩阵键盘实现在任何一台监视器上显示任何一路视频信号。
要在第一个监视器上显示第12路图像，可以操作键盘：按“1”、“MON”键，再按"1"、"2"、“CAM”，便可以把第12路视频信号切换到第一个监视器了。
2、用排除法和替换法进行维修，这个系统中应该还有视频分配器，找出有问题的三路图象在硬盘录象机上显示是否正常，如果正常，那就是在视频分配器到视频矩阵和监视器这三部分出现问题了，如果在硬盘录像机上也不正常，那就是视频分配器或者线路到前段摄像机部分出现问题了。
CREATOR中控操作手册
1.1.1中央控制系统操作说明1.1.1.1系统初始化图 1图1是用户所见到的第一个操作页面，用户点击任意位置，将进入控制主页面。
这时系统开始启动，这时主机执行如下初始化操作：延时5秒钟进入系统控制主菜单;电源控制器开始工作,大屏电源供上电;电视机电源供上电.1.1.1.2设备功能控制1.1.1.3系统控制主菜单在系统控制主菜单操作页面，用户可以任意切换至大屏控制、信号切换控制、DVD控制、电视机控制、电视盒控制、灯光控制、窗帘控制、退出系统等操作。
图2按下左边的大屏控制看到右边跳出控制大屏幕拼墙的开关,需要先开启系统和大屏控制软件启动后方可操作,按下开启后大屏启动,按关闭就是关了大屏,供电源是要退出系统后才断。
图3按下左边的灯光控制右边跳出两组调光的菜单:上面看到的是2组灯光的控制界面,可以对2组灯光进行单独的光和暗调节.图4按下左边的电视机控制右边跳出5台电视机的控制菜单:上面看到的是电视机的控制界面,先选择上面的5台电视机的其中一台后再按下面的控制菜单操作.图5按下左边的窗帘控制右边跳出3个窗帘的控制菜单:上面看到的是窗帘的控制界面,可对三个窗帘的开/关停的单独控制图6DVD机控制主要用于影碟机的单独控制，当我们在左边选择影碟机后，右边将弹出影碟机的界面，其中包括碟机开关、播放、暂停、停止、出仓、上一曲、快退、快进、后一曲、声道、上、下、左、右、确定、1、2、3、4、5、6、7、8、9、0，该功能键完全仿真遥控器。
图7电视盒控制主要用于电视盒的单独控制，当我们在左边选择电视盒后，右边将弹出电视盒的界面，可对电视盒的全功能控制,该功能键完全仿真遥控器。
1.1.1.9信号选择菜单图8左边是对大屏的各种模式的控制选择,其中大屏就有12个模式,包括了,视频里的四个模式,电脑里的四个模式,还有就是电脑与视频的四个模式;下面是两个矩阵的信号切换选择菜单,按下视频矩阵右边跳出视频信号切换的控制菜单,如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源,按电脑矩阵右边跳出电脑信号切换的控制菜单,按返回键返回主控菜单.1.1.1.10电脑矩阵切换控制菜单图9按下电脑矩阵右边跳出电脑信号切换的控制菜单,如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.1.1.1.11视频模式和信号切换控制菜单图10在前页面选择了大屏的视频模式后会跳出四个视频模式的控制选择界面.左边是选择大屏的模式,右边是选择信号切换, 如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.按下返回上页是跳到前页,按下返回主菜单会跳回刚进系统时看到的菜单.1.1.1.12大屏视频单屏的信号选择控制菜单图11首选要在左边先选择视频单屏模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图12首选要在左边先选择视频左四右二模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图13首选要在左边先选择视频左二右四模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源1.1.1.15电脑模式和信号切换控制菜单图14在前页面选择了大屏的电脑模式后会跳出四个电脑模式的控制选择界面.左边是选择大屏的模式,右边是选择信号切换, 如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.按下返回上页是跳到前页,按下返回主菜单会跳回刚进系统时看到的菜单.1.1.1.16大屏电脑单屏的信号选择控制菜单图15首选要在左边先选择电脑单屏模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图16首选要在左边先选择电脑左四右二模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图17首选要在左边先选择电脑左二右四模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源1.1.1.19四种混合模式和信号切换控制菜单（1）混合模式1:左四视频右二电脑图18在前页面选择了大屏的混合模式后会跳出四个混合模式的控制选择界面.混合模式1:左四视频右二电脑. 混合模式2:左四电脑右二视频; 混合模式3:左二视频右四电脑; 混合模式4:左二电脑右四视频..左边是选择大屏的模式,右边是选择信号切换, 如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.按下返回上页是跳到前页,按下返回主菜单会跳回刚进系统时看到的菜单.（2）混合模式2:左四电脑右二视频图19首选要在左边先选择混合模式2后再对应切换信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源（3）混合模式3:左二视频右四电脑图20首选要在左边先选择混合模式3后再对应切换信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源（4）混合模式4:左二电脑右四视频图21首选要在左边先选择混合模式4后再对应切换信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源1.1.1.20退出系统控制菜单图22操作说明：当我们选择主控菜单左边的退出系统时，将跳到退出系统的页面，退出系统主要用来对触屏的退出到主界面，若要退出，可以按确认进行，触屏将退出到第一个主页面。
RGB矩阵说明
编辑本段1.1 关于RGB系列矩阵切换器RGB系列矩阵切换器，是一款高性能的专业PC信号切换设备，用于多个PC信号输入输出交叉切换，提供独立的RGBHV分量输入、输出端子，每路分量信号单独传输，单独切换，使信号传输衰减降至最低，图像信号能高保真输出。
RGB系列矩阵切换器，主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。
RGB系列矩阵切换器，采用性能极高的处理芯片，信号频宽达350MHz，带有断电现场保护、LCD液晶显示，内嵌智能控制及管理软件, 提供RS232通讯接口，可以与PC、遥控系统或各种远端控制设备（如快思聪、AMX、VITY、思美特、创高、迅控等中央控制系统）配合使用。
RGB系列矩阵提供连网接口，可以让多台RGB矩阵串联使用，以扩充多路端口。
本说明书以RGB1616矩阵为例，其它型号矩阵使用方法，参照RGB1616的使用说明即可。
编辑本段1.2 RGB矩阵切换器的分类根据不同场合及不同用户的需求，RGB矩阵系列分为以下几个型号：RGB4X4 4路RGBHV输入端口4路RGBHV输出端口RGB8X8 8路RGBHV输入端口8路RGBHV输出端口RGB16X8 16路RGBHV输入端口8路RGBHV输出端口RGB16X16 16路RGBHV输入端口16路RGBHV输出端口RGB24X8 24路RGBHV输入端口8路RGBHV输出端口RGB24X16 24路RGBHV输入端口16路RGBHV输出端口RGB32X8 32路RGBHV输入端口8路RGBHV输出端口RGB32X16 32路RGBHV输入端口16路RGBHV输出端口RGB64X24 64路RGBHV输入端口24路RGBHV输出端口RGB64X48 64路RGBHV输入端口48路RGBHV输出端口RGB64X64 64路RGBHV输入端口64路RGBHV输出端口编辑本段1.3 电脑输入、输出端口说明RGB矩阵的接口分为电脑输入\输出接口，接口为标准BNC接头。
快捷(CREATOR)CROSS矩阵手册
本手册为 CREATOR Electronics 版权所有，未经许可，任何单位或个人不得将本手册之部分或其全 部内容作为商业用途。
本手册版权受《中华人民共和国著作权法》及其他知识产权法规保护。未经书面许可不得复印或散 布。
creatorcross系列混合矩阵切换器用户手册v13版广州市天誉创高电子科技有限公司corporationchina符号的意义安全指示使用说明书和设备上都使用了符号指出可能对用户或他人造成的伤害以及财产受损的风险以便您能够安全正确地使用设备
CREATOR CORPORATION（CHINA）
CROSS 系列混合矩阵切换器 用户置不成功的内容及一些 需要注意的相关信息。
重要说明
警告
为确保设备可靠使用及人员的安全，请在安 装、使用和维护时，请遵守以下事项： 安装时的注意事项 ◆ 请勿在下列场所使用本产品：有灰尘、油烟、 导电性尘埃、腐蚀性气体、可燃性气体的场所；暴 露于高温、结露、风雨的场合；有振动、冲击的场 合。电击、火灾、误操作也会导致产品损坏和恶化；
◆ 在进行螺丝孔加工和接线时，不要使金属屑和 电线头掉入控制器的通风孔内，这有可能引起火 灾、故障、误操作；
运行和保养时的注意事项 ◆ 请勿在通电时触摸端子，否则可能引起电击、 误操作；
◆ 请在关闭电源后进行清扫和端子的旋紧工作， 通电时这些操作可能引起触电；
◆ 请在关闭电源后进行通讯信号电缆的连接或 拆除、扩展板卡或控制单元的电缆连接或拆除等操 作，否则可能引起设备损坏、误操作；
产品报废时的注意事项 ◆ 电解电容的爆炸：电路板上的电解电容器焚烧 时可能发生爆炸；
可编程RGB矩阵切换系统用户手册
Power Active Network Remote
In/Out Enter
AV
Audio Video
SAVE RECALL
1
2
3
4
矩阵操作说明书
一、高清混合矩阵切换器（HDMI）原理矩阵的接口分为信号输入\输出接口，INPUT 部分为信号输入端，OUTPUT部分为信号输出端。
将信号源（如电脑、DVD机）设备的输出端接入矩阵输入端（INPUT），将矩阵输出端（OUTPUT）接至信号使用设备（如投影机、电视机）的输入接口。
主要按键1、Cancel键（取消键）在任何页面按“Cancel”都会回到待机画面状态。
2、ENTER键（确认键）相当于电脑的回车键，表示进入、确认3、VIDEO键（视频键）视频切换模式按钮4、AUDIO键（音频键）音频切换模式按钮5、A V键（音视频键）音视频同步切换模式按钮6、ALL：所有按钮，输入端口对所有输出端口时使用7、SWITCH切换键按Switch 键进入切换菜单，多次按此键，可以在VIDEO、AUDIO、A V模式切换。
7.1 A V SWITCH，音视频同时切换。
在这个状态下，用数字键输入输入通道号和输出通道号，然后按OK（Enter）键，实现切换7.2 VIDEO SWITCH，只切换视频，而不切换音频7.3 AUDIO SWITCH，只切换音频，而不切换视频7.4 A V TO ALL，把某路输入音视频同时切换到所有输出7.5 A V N TO N，进行一对一切换，1到1,2到2,3到3，······n到n其它按键（选择了解）POWER：电源指示灯RUN：矩阵工作指示灯IR：红外遥控接收头窗口SA VE：模式保存按钮MODE：模式调用按钮ALL：所有按钮，输入端口对所有输出端口时使用F1：自定义键（默认一一对应）FUN键（功能键）：进入功能菜单，多次按此键可以在对应功能间切换。
操作步骤1、通过HDMI接口，将笔记本（信号源）与一号桌插相连。
注：一号桌插对应HDMI矩阵的一号输入口。
2、在矩阵待机状态下两次按SWITCH切换键，出现以下界面：3、在问号处键入数字1，因为步骤1中选择的是1号桌插。
CREATOR VGA矩阵用户手
SYSTEM MONITOR VGA CROSSPOINT MATRIX SWITCHERS
P OW E R
ACTI V E
NE TW ORK
S E NS OR
HIGH RESOLUTION VGA MATRIX SWITCHERS
十、通讯协议与控制指令代码.............................................................. 23 十一、VGA 矩阵系统技术参数............................................................... 26 十二、常见故障及维护.................................................................... 28
7.2 输入输出切换的按键操作格式....................................................... 15 7.3 操作示例......................................................................... 15
二、VGA 矩阵系统包装说明.................................................................. 6
ANT-RGB系列矩阵切换器使用说明书
使用红外线遥控器（可选）
安装方式 通过面板上的固定孔固定在19”机架上
外形尺寸
16x16：5U（482mm×222mm×300mm） 32x32：10U（482mm×444mm×300mm）
①、除了 RGBHV 以外，大多数信号不采用带 RGBHV 传输电缆，这时候需要自备转换接头。
第 6 页 共 28 页
通讯接口 1200 ~ 115200 bps（缺省 9600 bps） 8 位数据/1 位停止位/无校验位
电源 220V（±20%）/50Hz
第 5 页 共 28 页
ANT-RGB 系列矩阵切换器使用说明书
功耗 55W
其它
切换时间 200ns
状态记忆 可保存 16 种工作状态
使用前面板按键
控制方式 通过 RS-232 接口远程控制
输入信号分别切换到任何一个或多个输出通道。该设备具有断电现场保护功能，能保存设备关机前的工作 状态，具备与计算机联机使用的 RS-232 通讯接口，并提供通讯协议和演示程序，方便联机使用。表 A 列 出了现在本系列所包含的七款矩阵切换器。
本产品广泛应用于需要切换和选择 RGBHV 信号的各类场合，如：广播电视、大屏幕投影电视、电化教 育、电视电话会议、多媒体会议室等。
三、 外观说明
1、 矩阵切换器的前面板 16 x 16
ANT- RGB 系列矩阵切换器使用说明书
①
②③④⑤
⑥
32 x 32
①
②③④ ⑤ ⑧ ⑨ ⑩
第 7 页 共 28 页
ANT-RGB 系列矩阵切换器使用说明书
① 液晶显示模块。 ② 电源指示灯。 ③ 通讯指示灯，有按键按下时，闪烁一下，接收到有效的串口数据包或遥控器数据后，会闪烁两下。 ④ 红外线信号接收器。 ⑤ 功能按键，上面一个是确定键，下面一个是取消键。 ⑥ 端口选择按键，上面一排是输入按键，下面一排是输出按键。 ⑦ 音/视频选择键，哪个按键上的指示灯点亮，表明切换哪种信号。 ⑧ 数字输入键，在切换和其它设置操作的时候输入数字。 ⑨ 切换控制键，左边一个是“I->O”键，右边一个是“OUT”键。 ⑩ 保存/调出预案，左边是保存键，右边是调出键。
Creator3.1中文教程(上)
Creator授课提纲第一章视景仿真简介1. 1视景仿真的应用领域MPI的视景仿真建模工具是世界上领先的实时三维数据库生成系统，它可以用来对战场仿真、娱乐、城市仿真、训练模拟器和计算可视化等领域的视景数据库进行产生、编辑和查看。
它区别于CAD等其它建模软件，主要考虑在满足实时性的前提下如何生成面向实时仿真的、逼真性好的大面积场景。
其强大的建模功能可为众多的不同类型的图像发生器提供建模工具；它的诸如细节等级、多边形筛选、逻辑筛选、绘图优先级及二元分离面等高级实时功能使得它提出的OpenFlight格式在实时三维视景仿真领域成为最流行的图像生成格式，并成为视景仿真领域事实上的行业标准。
它的自动化的地形和三维人文景观生成器、道路生成器等众多强有力的集成选项增强了其特性和功能。
1. 2视景仿真的特点：三维、沉浸、交互、实时三维是视景仿真与二维动画的最根本区别，通过立体显示来增强真实感。
沉浸感是指观众在浏览场景时能产生身临其境的感觉，这主要是由环绕的屏幕和立体声来形成。
交互是指观众可以通过鼠标或控制杆来对场景中的物体进行控制或者切换自己的视角在场景中漫游。
实时是指对场景中物体的控制命令可以即时得到响应。
1. 3视景仿真中的几个概念1 The Image Generator(IG)-图像生成器顾名思义，就是指生成图像的计算机，机器配置由仿真需求来决定。
2 The Visual Database—可视数据库（模型）用于描述when、how and what场景，场景中的模型，例如地形、房子、车辆等等都需要建模。
模型的格式是Openflight格式（双精度double precision）。
3 The Modeling package－建模工具是基于文本的编辑器，建模过程中模型的坐标和自由度都可以通过文本输入来定制。
1.3.4 The Realtime Application Program—模型驱动由vega来实现。
Razer Chroma可編程RGB燈光控制器進階指南说明书
RAZER CHROMA 可編程RGB 燈光控制器進階指南透過 Razer Chroma 可編程 RGB 燈光控制器，你可以無限開拓 RGB 燈光想像，你可以使用 Razer Synapse 3，將 ARGB 元件與 Razer Chroma 周邊產品進行同步。
Razer Synapse 3 是專為全球最大的遊戲裝置專用照明生態系統所設計的軟體。
目录1. 內含 / 使用需求 (3)2. 註冊即可獲得保固 (5)3. 技术规格 (6)4. 設定 ARGB 燈光控制器 (7)5. 透過 RAZER SYNAPSE 設定RAZER CHROMA 可編程 RGB 燈光控制器 (10)6. 安全與維護 (20)7. 法律條文 (21)1. 內含 / 使用需求內含▪ Razer Chroma 可編程 RGB 燈光控制器A. 3 針腳 5V 連接埠 (4-6)B. 電源插孔C. Micro-USB 連接埠D. 3 針腳 5V 連接埠 (1-3)▪ Molex 轉 DC 纜線▪Micro-USB 轉 USB 2.0 9腳位轉接線▪ 2 x 雙面膠帶▪重要產品資訊指南使用需求產品需求▪使用 WS2812B LED 燈（或其他同等產品）的可編程 RGB (ARGB) 燈條 / 裝置* ▪具有 1 個閒置 Molex 插槽的電源供應單元 (PSU)▪具有 1 個閒置 9 針腳 USB 2.0 排針插槽的主機板Razer Synapse 需求▪Windows® 10 64 位元（或更新版本）▪網際網路連線（供下載安裝軟體）*如欲瞭解更多資訊，請造訪2. 註冊即可獲得保固你不僅擁有一台超棒的裝置，更享有 1 年有限保固服務。
前往 註冊，即可讓裝置發揮所有潛力，並享受獨家 Razer 好康有問題嗎？歡迎來信詢問 Razer 支援小組：產品序號標示於此處。
3. 技术规格▪Razer Chroma 可編程 RGB 燈光控制器模組▪ 6 個 ARGB 接頭▪內建 USB 接頭轉 Micro-USB 纜線，以支援 Razer Chroma ▪Molex 轉 DC 變壓器，供機殼內部照明使用▪安裝用雙面膠帶▪相容 Razer Chroma▪支援 Razer Synapse4. 設定 ARGB 燈光控制器在將 ARGB 接頭插入 ARGB 燈光控制器的 3 針腳 5V 連接埠之前，請先確定針腳皆已對Array準所選定的連接埠。
CREATOR金刚矩阵串口指令
金刚矩阵指令说明该指令系统用于“Switcher2.0”矩阵专用软件对CREATOR 专业矩阵进行控制和操作。
串口协议：波特率：9600 数据位：8 停止位：1 校验位：无 指令类型指令 功能描述 /:BellOff; 关闭蜂鸣器 /:BellOn; 打开蜂鸣器/*Type; 查询矩阵的型号/+xxxx; 修改矩阵键盘开启密码，xxxx 为要设置成的新密码，长度为8Bytes 。
/%Lock; 锁定键盘。
/%Unlock; 解开键盘的锁定。
/^V ersion; 查询软件版本。
/~EXTRON; 设置成EXTRON 指令系统，仅支持“! $ % &”这四个结束符的指令。
系统指令 /~CREATOR20; 设置成CREATOR2.0指令系统。
[x1]PP[x2],[x3],[x4]. 把通道号为[x2],[x3],[x4]的输出通道捆绑在第[x1]组中，[x2],[x3],[x4]可以不连续，例如：“2PP1，3，5，7.”意思是把输出通道1，3，5，7捆绑到第二组中去。
[x1]P[x2]. 把输入通道[x1]切换到第[x2]组输出，例如：假如已经执行“2PP1，3，5，7.”进行了编程，那么再执行“1P2.”即把第一路输入信号切换到第二组输出中去（即输出通道为1，3，5，7）。
当[x2]为0时，意思变为清除第[x1]组中的数据了。
S[x]. 查询第[x]组的情况。
[x]All. [x]路输入到所有路输出。
All#. 设置为所有通道一一对应，如：1->1, 2->2, 3->3…All$. 关闭所有通道。
[x]#. [x]路输入对[x]路输出。
[x]$. 关闭[x]路输出。
[x1] V[x2]. 第[x1]路输入到[x2]路输出，视频。
[x1] A[x2]. 第[x1]路输入到[x2]路输出，音频。
[x1] B[x2]. 第[x1]路输入到[x2]路输出，音视频。
Status[x]. 查询第[x]路输出的当前状态。
快捷(CREATOR)CROSS矩阵手册
运行和保养时的注意事项 ◆ 请勿在通电时触摸端子，否则可能引起电击、 误操作；
◆ 请在关闭电源后进行清扫和端子的旋紧工作， 通电时这些操作可能引起触电；
◆ 请在关闭电源后进行通讯信号电缆的连接或 拆除、扩展板卡或控制单元的电缆连接或拆除等操 作，否则可能引起设备损坏、误操作；
◆ 在安装布线完毕，立即清除异物，通电前请盖 好产品的端子盖板，避免引起触电；
前言
《CROSS 系列混合矩阵切换器用户手册》主要介绍了 CROSS-MAX0808、CROSS-MAX1616、 CROSS-MAX3232、CROSS-MAX7272、CROSS-MAX144144、CROSS-MAX288288 矩阵的操作方法， 主要性能参数及常见故障解决办法。
◆ 须在停电的状态下更换钮扣电池。确因设备运 行考虑需带电更换，需由专业电气技术人员在戴绝 缘手套的条件下进行。
◆ 安装和接线必须牢固可靠，接触不良可能导致 误动作；
◆ 对于在干扰严重的应用场合，高频信号的输入 或输出电缆应选用屏蔽电缆，以提高系统的抗干扰 性能。
布线时的注意事项 ◆ 必须将外部电源全部切断后，才能进行安装、 接线等操作，否则可能引起触电或设备损坏；
提醒用户要按照设备附带的操作和维护说明进行 操作和维护，若忽视这些信息，有可能由于错误 操作而导致死亡或人身伤害。 提醒使用者设备内出现的未绝缘的危险电压可能 会导致人遭受电击。 CE 认证表示此产品已经达到了欧盟指定规定 的安全要求，用户可放心使用。 SGS 认证表示此产品已经达到了全球最大的瑞士 通用公证行的质检标准。 本产品通过 ISO9001 国际质量认证（认证机构： 德国莱茵 TUV）。 警告：为了避免电击，请不要打开机盖，也不要 将无用的部分放在机箱内。请与有资格的服务人 员联系。
