工厂防静电基本要求和方法

工厂防静电基本要求和方法

防静电工作区的设计原则：

1.抑制静电荷的积累和静电压的产生；

2.安全、迅速而有效地消除已产生的静电荷。

方法一：静电接地

静电接地就是将静电通过导线导入大地，静电接地方法对静电导体或金属上的自由静电荷具有良好的导流效

果。常用的接地方法有：人员佩戴防静电手环、工作台面接静电地线等等。

方法二：静电屏蔽

静电敏感元件在储存或运输过程中会经常会暴露于有静电存在的区域中，用静电屏蔽的方法可削弱外界静电

对电子元器件的影响。最常见的方法是用静电屏蔽袋和静电屏蔽周转箱等作为保护。

方法三：离子中和

绝缘体往往是容易产生静电的，对绝缘体上静电的消除，用静电接地的方法是无效的。通常采用的方法是离

子中和，即在工作环境中用离子风机或离子风枪等设备，利用空气电离以产生为中和带点体上的表面异性电荷所

必须的正负离子，以提供一等电位的工作区域。

ESD 防护措施

一、静电线应包括两条:

1.ESD Line:与厂内地桩相连.

2.AC Ground Line:与电源地线相连且必须以夹具相接,禁止使用缠绕方式相接.

二、静电接地检验主要包括以下四个方面

1.地桩接地性能测试.

2. ESD线测量.

3.各种设备保护接地测试,其包括两部分:

a.带电设备:包括锡炉,ICT,UV机,Laser机,电动起子,焊烙铁,流水线,PCB测试治具,计算机, RS232box等设备

接地状况的测量,该种设备外壳须接AC ground line.

b.不带电设备:包括IC架,插Membrane治具等设备接地状况的测量,该种设备外壳须接ESD line.

4.静电环的测量.

三、地桩接地性能测量

1.测量仪器:地阻仪

2.测量方法:将地阻仪一接线接地桩(线长为5m),另两导线沿不同方向(两方向夹角一般为90度)选择两测量点

(两导线长度分别为30m和20m),测量值应小于2Ω.

四、ESD线测量程序

1.测量方法:用万用表测量ESD line与AC ground line之间阻抗,测量值应大于1.2MΩ.

2.测量频率:每4小时测量一次并作记录.

3.不良处理对策:测量值如超过规定范围,需停线检查原因,待阻值至规格内方可开线生产.

五、设备保护接地测量程序

1.测量方法:用万用表测量各设备外壳与AC ground line之间阻抗,测量值应小于10Ω.

2.测量频率:IPQC每日抽检.

3.不良处理对策:测量值如超过规定范围,需停线检查原因,待阻值降至规格之内方可开线生产.

4.输送带接地线每两个月由IPQC会同工程师检查大地接地状况并作记录.

六、设备漏电压测量程序

1.测量方法:用万用表测量各设备外壳与AC ground line之间电位差,标准为测量值小于2V.

2.测量频率:IPQC每日抽检.

3.不良处理对策:测量值如超过规定范围,需停线检查原因,待电位差降至规格之内方可开线生产.

七、静电环的配戴和测量

1. 正确的作业方式如下:

a.将静电手环套在手腕上,手环内圈的金属部分必须直接接触手腕皮肤.

b.将静电手环伸缩带拉紧使之与手腕皮肤紧密接触.不可因作业环境较冷而系于衣服袖口上.

c.将鳄鱼夹夹在静电线露铜部分,铜线必须位于鳄鱼夹锯齿部分(如果铜线直径较大则可夹于任何位置).

2. 注意事项:

a.须按照以上步骤作业.

b.静电环之手环与导线连接接头不可有任何异物以影响静电环使用寿命及使用效果.

c.作业员在离开工作岗位时,可将连接导线与手环之间的结头拔开,作业员在重新插该接头时,必须检查是否

有异物等附在接头导电部分.

3. 静电环的测量:

a.测量设备:静电环测试仪.

b.测量方法:将测量仪鳄鱼夹夹在静电线上,被测试作业员一手按住测试仪上之测试盘,依测量仪上显示之指

示灯判定被测作业员配戴静电环的好与坏.标准如下:

绿灯亮为Ok,红灯或黄灯亮均为Fail.

八、静电消除器(ESD Eliminator or Ionizer,离子扇)的保养及效果检验:

1. 保养: (a.)若脏污变黑,请用棉花棒沾酒精擦拭.(b.)再不行则得换针头.建议每周清洁一次.

2.离子扇效果确认及检验方法:可使用离子平衡仪做验证; 约3 个月至半年校验一次.

3.离子扇效果确认:

取ESD 测量仪在通过Ionizer 前后做测量;若所得值未降至标准值(±40V 以内)时,即表示失效.

4.检验方法: 可使用离子平衡仪做验证

乃按ESD 协会标准(EOS/ESD Association Standard) 符合：ESD / EOS S.3 标准,透过平行板之泄电时间

值及残留平衡电位两项来检验:

3-1.静电压值变化时间:由±1000V 降至±100V 时的timing 为1.5s～2s.

3-2.正负离平衡状态:吹过后须降至±20V～±40V.

5.一般静电会藉由空气散逸在空气中.一段时间后空气会累积静电; 若空调不佳, 会导致空间之静电值偏高;

此时可量空调附近之静电值并更换为抗静电滤网即可

九、生产环境温湿度的控制:

建议相对湿度至少RH% = 50%～60% , 温度(摄氏) = 20～25℃.

a. 温度不良:

a-1. 温度太低，请加开暖气(电热)机；

a-2. 温度太高，请加开冷气降温。

b. 湿度不良

b-1. 湿度太低时，请使用加湿机或地面洒水拖地及使用水蒸气喷出器来控制；

b-2. 请将周围窗户关闭不要有对流发生，以免湿度受外环境影响。

十、储存装备材料的选择:

依据美国材料测试学会ASTMD(257-91)建议:

a.表面阻抗特性(ASTMD 257-91):108-10Ω/sq.

b.静电消除效果:

静电消散速(按Federal Standard Method 4046) : 5kV 到0V. 小于0.01s (45%RH, 25°C 状况下).

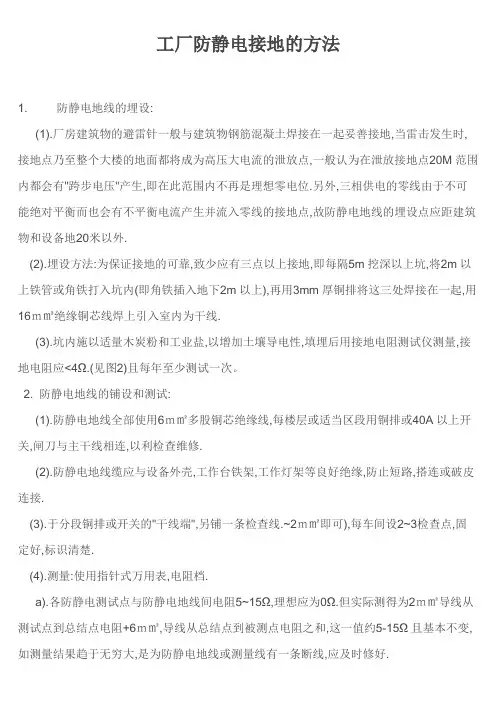

附件：防静电工作区接地系统的布置

1.推荐方案:

接地线应包括两条:

a. ESD Line (防静电地线): 从厂内地桩(独立的接地极)引出，单独敷设到生产线。ESD Line主干线的连接方

式应采用钎焊.

b. AC Ground Line (保护接地线, PE): 电气设备的金属外壳与AC Ground Line必须以夹具可靠连接, 禁止使

用缠绕方式相接.

2.基本要求:

a. ESD Line不得与供电电源的中性线(零线, N)相接，不得与防雷地线共用.

b.基于对导线机械强度及导线防腐方面的要求，ESD Line主干线截面积不应小于100mm2、支干线截面积不

应小于6mm2。设备和工作台的ESD Line应采用截面积不小于1.25mm2的多股敷塑铜芯导线，颜色以黄绿双

色线为宜.

c.工作台面、地板垫、坐凳及其它导静电的ESD保护措施均应通过限流电阻接到ESD Line；工作台不可相互

串联接地.

d.防静电接地系统中的限流电阻和连接端子应连接可靠，并具有一定载流能力。限流电阻阻值的选择应保

证泄漏电流不超过5mA，下限阻值取1MΩ.

e.防静电手环接地电阻的阻值应考虑到人身安全，一般取1MΩ～10MΩ。

* 典型的防静电接地方式：

1-具有防静电特性的工作椅2-操作人员佩戴的防静电手环

3-防静电袋(盒)或防静电转运盒4-防静电台垫

5-离子风机6-电子设备

7-工作台8-建筑物地面

9-防静电地垫10-防静电地线

11-电阻

* 参考标准：

SJ/T 10533-94《电子设备制造防静电技术要求》

SJ/T 10630-1995《电子元器件制造防静电技术要求》
