水利工程图ppt课件
下一页
详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
建筑制图课件第14章水利工程图
___________，绿化水位是_______________。 5.该水闸共___孔，每孔闸净宽__________，总宽____________。 6.海漫部分设计排水孔的作用是_________________，排水的间距是
4）施工图
按设计要求，用于指导水利工程与水工建筑物施 工的图样，称为施工图。
5）竣工图
工程验收时，根据建筑物建成后的实际情况所绘 制的建筑物图样，称为竣工图。
2、水工图的特点
1）水工建筑物的特点
（1）水工建筑物的形体比较庞大，但结构型式与构造并不十分复杂，水平 方向与铅垂方向的尺寸一股相差比较大；
2）水工图的特点
水工图在图示方法上有如下主要特点； (1)水工图中的各种图样，主要是用正投影方法绘制的，它们符合正投影的 规律及投影关系，允许将平面、立面与剖面图分别单独画出； (2)由于水工建筑物较大，所以相应图样部用缩小的比例，常需大量的、较 大比例的详图； (3)鉴于水工建筑物建造于地面上的特点，一般在其剖面图中反映出建筑物 与地基的连接形式和构造要求，在平面图中应反映出与地面的相交情况等； (4)水工建筑物的材料繁多，为制图简便及清楚起见，水工图中常用图例； (5)为了表示水工建筑物的工作情况，在主要剖面图上常应表 示出相应的工作条件，如水位、淤沙等。
2) 铺盖:铺盖是铺设在上游河床上、紧靠闸室或坝体的一层防冲、防渗保护 层，其作用为保护上游河床，提高闸室、大坝的安全稳定性。 3) 护坦和消力池:经闸、坝流下的水带有很大的冲击力，为防止下游河床受 冲刷，保证闸、坝的安全，在紧接闸坝的下游河床上，常用钢筋混凝土做出 消力池，水流在池中翻滚，消除大部分水流冲力。消力池的底板称为护坦， 上设排水孔，用以排出闸、坝基础的渗漏水，降低护坦所承受的渗透压力。
（完整版）水工识图
（完整版）⽔⼯识图⽔利⼯程识图【学习⽬的】通过对本章知识的学习，培养学⽣识读⽔利⼯程专业图的能⼒。
了解⽔利⼯程图的分类；掌握⽔利⼯程图的表达⽅法和尺⼨注法；掌握⽔利⼯程图常见曲⾯的表达及应⽤；掌握⽔利⼯程图的绘制⽅法和步骤；掌握⽔利⼯程图的识读⽅法和步骤。
【学习要点】⽔利⼯程图的表达⽅法和尺⼨注法；⽔利⼯程图常见曲⾯的表达；⽔利⼯程图绘制的⽅法和步骤；识读⽔利⼯程图的⽅法和步骤。
为了发挥防洪、灌溉、发电和通航等综合效益，需要在河流上修建⼀系列建筑物来有效控制⽔流和泥沙。
这些与⽔有密切关系的建筑物称为⽔⼯建筑物。
⼀项⽔利⼯程，常从综合利⽤⽔资源出发，同时修建若⼲个不同类型、不同功能的⽔⼯建筑物，这⼀多种⽔⼯建筑物组成的综合体称为⽔利枢纽。
⽔⼯建筑物按功能通常分为以下⼏类。
(1)挡⽔建筑物——⽤以拦截河流，抬⾼上游⽔位，形成⽔库和落差。
(2)发电建筑物——利⽤上、下游⽔位差及流量进⾏发电的建筑物。
(3)泄⽔建筑物——⽤以宣泄洪⽔，以保挡⽔建筑物和其它建筑物的安全。
(4)输⽔建筑物——为灌溉、发电、城市给⽔或⼯业给⽔等需要，将⽔从⽔源或某处送⾄另⼀处的建筑物。
(5)通航建筑物——⽤以克服⽔位差产⽣的通航障碍的建筑物。
在⽔利⽔电⼯程中，表达⽔⼯建筑物设计、施⼯和管理的⼯程图样称为⽔利⼯程图，简称⽔⼯图。
⽔⼯图的内容包括⽔⼯图分类、视图、尺⼨标注、图例符号和技术说明等，它是反映设计思想、指导⼯程施⼯的重要技术资料。
本章将结合⽔⼯建筑物的特点介绍有关⽔⼯图的绘制和识读。
第⼀节⽔⼯图的分类与特点⼀、⽔⼯图的分类⽔利⼯程的兴建⼀般需要经过勘测、规划、设计、施⼯和竣⼯验收等⼏个阶段，每个阶段都要绘制相应的图样。
勘测、调查⼯作是为可⾏性研究、设计和施⼯收集资料，提供依据，此阶段要画出地形图和⼯程地质图等。
可⾏性研究和初步设计的主要任务是确定⼯程的位置、规模、枢纽的布置及各建筑物的形式和主要尺⼨，提出⼯程概算，报上级审批，此阶段要画出⼯程位置图(包括流域规划图、灌区规划图等)、枢纽布置图。
水利工程图
以下具体论述水工图的分类和特点 .
节目录
Shuiligongchengzhitu
工程实例：
三峡工程
下一页
Shuiligongchengzhitu
新丰江
下一页
Shuiligongchengzhitu
丹江口宽缝重力坝
返回
Shuiligongchengzhitu
水工图的分类
水利工程各个阶段对图样均有不同的要求， 勘察阶段有地形图、工程地质图；设计阶段有 枢纽布置图、建筑物结构图、细部构造图；施 工阶段有施工图；验收阶段有竣工图等。
1. 工程位置图 2. 枢纽图 3. 建筑物结构图 4. 施工图 5. 竣工图
下一页
Shuiligongchengzhitu
工程位置图
返回
Shuiligongchengzhitu
§15-3 水利工程图的尺寸标注
一、标高标注
水面标高
标高数字一律以米 为单位，注写到小数点 以后第三位。在总布置 图中，可注写到小数点 后第二位。
特征水位应在标注 水位的基础上加注特征 水位名称 。
标高
正常蓄水位 107.000
标高标注
Shuiligongchengzhitu
下一页
Shuiligongchengzhitu
视图的名称和作用
下一页
Shuiligongchengzhitu
视图的名称和作用
（3）剖视图 沿建筑物长度方向中心线剖切的全剖视图 配置在正视图的位置，称为该建筑物的剖 视图。
(４)剖面图 表达建筑物组成部分的断面形状及建筑材 料。
下一页
Shuiligongchengzhitu

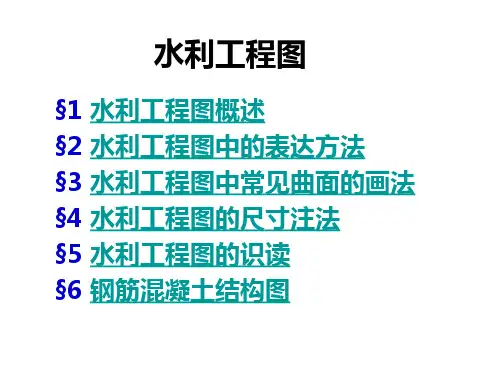

水利工程图
1、规划图
表示流域内一条或一条以上河流的 水利水电建设的总体规划、某条河流梯 级开发的规划、某地区农田水利建设的 规划等。 灌区规划图为例。
2、布置图
布置图主要表示整个水利枢纽的布置、 某个主要水工建筑物的布置等。 常见的水利枢纽如水库枢纽（包括挡水 坝、输水涵洞、溢洪道等），泵站枢纽（包 括泵站、进水闸等） 以水库枢纽为例。
2、图线 水工图中图线的线型和用途基本上与土 木建筑图中的一致，但有两点需注意： ①水工图中的粗实线除了表示可见轮廓线外， 还用来表示结构分缝线和地质断层线及岩性 分界线 ②水工图中的原轮廓线除了可用双点画线表 示外，还可以用虚线表示。
3、符号 水工图中表示水流方向的箭头符号 指北针的绘制，其位置一般在图的左上 角，必要时可画在图纸的其它适当位置。
闸墩
溢流坝
二、锥面
• 1.锥面的形成 • 锥面是由一直线（母线）沿着一曲 导线并通过一导点运动而形成的。
1、两种画法： 在其反映轴线实长的视图中画若 干条有疏密之分的直素线 在反映锥底圆弧实形的视图中则 画若干条均匀的直素线。
2、在锥面的各视图中均画出若干条示坡线，注意 锥面素线和示坡线应指向锥顶。
三、渐变面
渐变面是有方（矩）形过渡到圆形或作相反 方向变化的逐渐变化面。
1、渐变面的形成 渐变面是由四个三角形平面和四个部分斜椭圆 锥面相切而形成的组合面，如图16（a）所示。其 中，方（矩）形的四个顶点 S1 、 S2 、 S3 、 S4 分别 为四个斜椭圆锥的顶点，圆周的四段圆弧分别为 四个斜椭圆锥的底面圆弧，圆心O与锥顶S1、S2、 S3 、 S4 的连线 OS1 、 OS2 、 OS3 、 OS4 分别为四个 斜椭圆锥的圆心连线。
5、分层画法

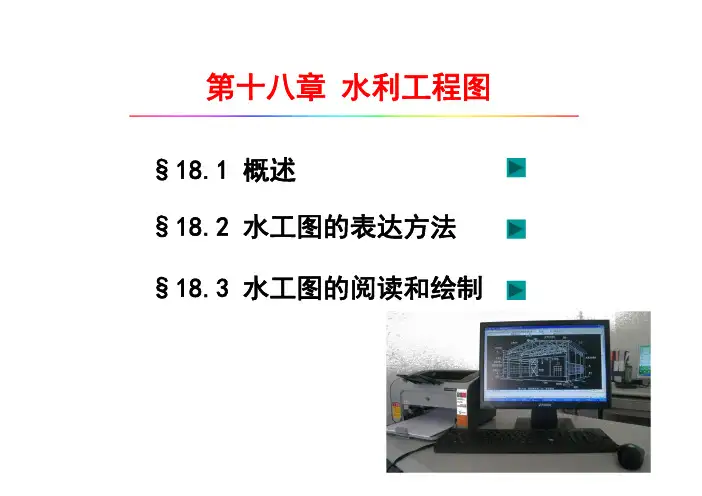

第18章 水利工程图
第十八章水利工程图§18.1 概述§18.2 水工图的表达方法§18.3 水工图的阅读和绘制水工建筑物（重力坝）水工建筑物（双曲拱坝）水工建筑物（无坝引水枢纽）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 水闸）水工建筑物( 渡槽）§18.1 概述◆水利工程图定义--表达水利工程建筑物及其设计施工过程的投影视图称为水利工程图，简称为水工图。
--是反映设计思想、指导施工的重要技术资料。
◆水工图的分类及特点--水利工程的建造通常包括规划、勘测、设计、施工和验收等几个阶段，每个阶段都要绘制相应的图样。
图样的基本类型有：规划示意图、枢纽布置图、建筑结构图和施工图。
§18.1.2 枢纽布置图--在水利工程中，由若干个水工建筑物有机组合互相协同工作的综合体称水利枢纽。
--枢纽布置图内容：(1)水利枢纽所在地区的地形、地物、河流、水流方向（用箭头表示），所用比例，地理方位（画指北针）、水准标高和主要建筑物的控制点（基准点）的测量坐标。
(2)各建筑物的平面形状及其相互位置。
(3)各建筑物与地形面相交的情况。
(4)各建筑物的主要高程及其它主要尺寸。
§18.1.3 建筑结构图--结构图是以某一对象的工程，根据受力安全需要而选用的材料结构布置图，如结构分部和细部构造图、钢筋混凝土图。
--建筑结构图的内容包括：(1) 建筑物整体的形状、大小、构造以及所选用的材料。
(2) 建筑物基础的地质情况及建筑物与地基的连接方法。
(3) 建筑物与相邻建筑物的连接情况。
(4) 建筑物工作条件，如上、下游各种设计水位、水面曲线等。
(5) 建筑物细部构造的形状、大小、结构、材料。
(6) 建筑上附属设备的位置。
§18.1.4 施工图--按照设计要求，用来指导工程施工的视图统称施工图。
--施工图的内容包括：(1)施工场地布置图。
(2)基础开挖图。
建筑制图课件第14章水利工程图
瀑布沟水电站 地下发电洞室位置图
三峡工程（坝后式水电站）
三峡地理位置
三峡工程图解
三峡工程卫星图片
船闸
第四闸室
泄洪
分水鱼嘴
宝瓶口
外江
内江
飞沙堰
宝瓶口 ——引水工程
分水鱼嘴
内江：灌溉 外江：分洪
飞沙堰 ——溢流排沙工程
南水北调 西线工程
73km长隧, 最大埋深 1000多米(巴颜喀拉山)
（2）水工建筑物需修建在地面上，而且有些部分是埋在地下的而形成基础， 所以，常是由基础及其上部结构组成的整体。同时，随着地基条件的不同，相同 建筑物的结构型式也可能有异；
（3）水工建筑物在工作过程中，受自然条件如水、气候等的作用与影响较 大，因而必须允分考虑这些因素；
（4）水工建筑物所用的建筑材料种类繁多。
学习任务 一）读图
习题集中的30-1、30-2、30-3完成自测题。
二）期待课余时间多观察、多画图，在读图、识图过程中认真执行水利工 程图纸的制图标准。不断增强自己的专业技术技能。
一、概述
1、水利工程图的分类
1）规划图：根据水利工程的规划范围不同，有流域规划图、水利综合利用规
划图、灌区规划图及地区规划图等。
2）枢纽布置图：水利工程中，不同的水工建筑物组成的协同工作的有机综
合体，称为水利枢纽。
（1）水利枢纽所在地区的地物、地貌、水流方向、地理方位及大地坐标(或 主要建筑物轴线坐标)等；
（2）组成该水利枢纽的各建筑物的平面形状及其相互位置；
（3）各建筑物的主要高程及尺寸等；
（4）各建筑物与地面相交或建筑物之间的相交情况。
通 天 河
290m
3900 m
170m
水利工程图
1、工程位置图
工程位置图主要表示：水利枢纽所在的地 理位置，与枢纽有关的河流、公路、铁路、 重要的建筑物和居民点。
概括了解之后，还需进一步仔细阅读，其 顺序一般是由总体到分部、由主要结构到 其它结构、由大轮廓到小局部，逐步深入。 读水工图时除了要运用形体分析法和线面 分析法外，还需知道建筑物的功能和结构 常识，运用对照的方法，如平面图、剖视 图、立面图对照读，整体和细部对照读， 图形、尺寸、文字对照读等等。
3、归纳总结
11.3 水工图的尺寸标注
11.3.1基准面和基准点
水利工程的施工坐标系由三个互相垂直的平 面构成。 第一坐标面是高度基准面，由国家统一规定。 第二坐标面是设计基准面，垂直于水平面的 平面。 第三个坐标面垂直于设计基准面的铅垂面。
11.3.2 点、线、面的尺寸标注
水工图中除对形体进行尺寸标注，还常需 对点、线、面进行尺寸标注。如基准面、 斜桩、开挖斜面的尺寸标注。（示范说明）
4、施工图
施工图是表达水利工程施工组织和施工方 法等的图样。如反映施工场地布置的施工 总平面布置图；反映施工导流方法的施工 导流布置图；反映建筑物基础开挖和料场 开挖的开挖图等。
11.2 水工图的表达方法
11.2.1视图配置及名称
水工图常用的是三视图，即正视图、俯视 图、侧视图。俯视图一般称为平面图，正 视图和侧视图一般称为立面图。 剖视图、断面图应用的也较多。
水利枢纽构成
水利枢纽主要由拦河拔、发电站、船闸、 泄水闸、冲沙闸等建筑物构成。各种建筑 物有不同的作用。
工程制图水利工程图
水利工程图简介
主要内容
一、水利工程图的分类（掌握） 二、水利工程图的表达方法（掌握） 三、水利工程图的尺寸标注（掌握） 四、水利工程图的阅读和绘制（熟悉）
水利工程图的分类
表达水利工程规划、枢纽布置和水工建筑物形状、尺寸及结构 的图样称为水利工程图，简称水工图。 相关规范《水利水电工程制图标准》（SL73-95）。 规划图 枢纽布置图
标 高 正常蓄水位
107.000
水面标高
标高标注
水利工程图的尺寸标注
二、坡度的注法
坡度一般采用1：n表示，当坡度较缓时，可用百分数表示， 即 i=n%。
坡度标注
水利工程图的尺寸标注
三、桩号的注法
对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度尺
寸通常采用里程桩的标注方法，即 k + m，其中k为公里数，m为 米数。 起点桩号注成 0+000，反方向用“--”。
水利工程图的表达方法
3、折断画法
不同形状和材料的形 体，折断线的画法有 所区别……
当仅需表达形体某一部分的形状时，可假想将不要的部分折断， 只画出需要的部分，并在折断处画出折断线。
水利工程图的表达方法
4、断开画法
对于较长且沿长度方向的断面形状一致或按一定规律变化的 形体，可断开后缩短绘制，断裂处用波浪线或折断线表示，但尺 寸应按总长标注。
横剖面图
河流横剖面图
大坝横剖面
纵剖面图
河流纵剖面图
大坝纵剖面
水利工程图的表达方法
（三）视图配置
为便于读图，水工图中各视图应尽可能按投影关 系配置。有时为合理利用图纸，将某些视图配置在图 幅内适当的地方，也是允许的。大型水工建筑物的视 图较大，可以将某一张视图单独画在一张图纸上。
画法几何与土木建筑制图 第18章 水利工程图
地理方位和主要建筑物的控制点的测量坐标。 2、各建筑物的平面形状及其相互位置关系。 3、各建筑物与地面的相交情况。 4、各建筑物的主要高程和其它主要尺寸。
◆每个水利枢纽都是以它的主要任务称呼的，如以发 电为主的称为水力发电水利枢纽，以灌溉为主的称为灌 溉水利枢纽。
第18章 水利工程图
天然水的地区分布很不均 匀，每年来水的数量不同，在 年内又往往集中在少数月份， 因此与人类用水多有矛盾。为 了解决这些矛盾，人们做了一 系列水利工程。
水利工程的主要功能包括：防洪排涝、水力发电、农田灌溉、 工业和生活供水等。
18.1 水工图概述 18.2 水工图的分类及 18.3 水工图的表达方法 18.4 水工常见曲面画法
原地面线
结构分缝线
岩性分界线
断层线
3、符号
水流方向符号
指北针符号
二、视图
1、六个基本视图： 正视图、俯视图、 左视图、右视图、 仰视图、后视图。
◆俯视图也称平 面图，正视图、 左视图、右视图、 后视图均可称为 立面图。
◆当视向与水流 方向有关时，可 以使用上游立面 图、下游立面图 的名称。
2、剖视图：当剖切平面平行于建筑物轴线或顺河流 流向时，得到的是纵剖视图，而垂直于轴线或流向时 得到的是横剖视图。 3、剖面图：水工图中把断面叫剖面 ，所以也有纵剖 面、横剖面之称。
3、合成视图：对称或基本对称的图形，可将两个相反方
向的视图、剖视或剖面各画一半，并以对称轴线为界，合成一 个视图，称为合成视图。
右图 是渠道的 渐变段， 左侧视方
向用B-B 剖视和CC剖面合
成一个视 图。
4、展开画法
5、对称画法 6、连接画法
第八章 水利工程图
第三篇专业图识图第八章水利工程图【学习目的】通过对本章知识的学习，培养学生识读水利工程专业图的能力。
了解水利工程图的分类；掌握水利工程图的表达方法和尺寸注法；掌握水利工程图常见曲面的表达及应用；掌握水利工程图的绘制方法和步骤；掌握水利工程图的识读方法和步骤。
【学习要点】水利工程图的表达方法和尺寸注法；水利工程图常见曲面的表达；水利工程图绘制的方法和步骤；识读水利工程图的方法和步骤。
为了发挥防洪、灌溉、发电和通航等综合效益，需要在河流上修建一系列建筑物来有效控制水流和泥沙。
这些与水有密切关系的建筑物称为水工建筑物。
一项水利工程，常从综合利用水资源出发，同时修建若干个不同类型、不同功能的水工建筑物，这一多种水工建筑物组成的综合体称为水利枢纽。
水工建筑物按功能通常分为以下几类。
(1)挡水建筑物——用以拦截河流，抬高上游水位，形成水库和落差。
(2)发电建筑物——利用上、下游水位差及流量进行发电的建筑物。
(3)泄水建筑物——用以宣泄洪水，以保挡水建筑物和其它建筑物的安全。
(4)输水建筑物——为灌溉、发电、城市给水或工业给水等需要，将水从水源或某处送至另一处的建筑物。
(5)通航建筑物——用以克服水位差产生的通航障碍的建筑物。
在水利水电工程中，表达水工建筑物设计、施工和管理的工程图样称为水利工程图，简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。
本章将结合水工建筑物的特点介绍有关水工图的绘制和识读。
第一节水工图的分类与特点一、水工图的分类水利工程的兴建一般需要经过勘测、规划、设计、施工和竣工验收等几个阶段，每个阶段都要绘制相应的图样。
勘测、调查工作是为可行性研究、设计和施工收集资料，提供依据，此阶段要画出地形图和工程地质图(由工程测量和工程地质课程介绍)等。
可行性研究和初步设计的主要任务是确定工程的位置、规模、枢纽的布置及各建筑物的形式和主要尺寸，提出工程概算，报上级审批，此阶段要画出工程位置图(包括流域规划图、灌区规划图等)、枢纽布置图。
水利工程识图课件
三 水工图的表达方法
(1)平面图 平面图的
布置与水 有关
三 水工图的表达方法
(2)立面图 表达建筑物的各个立面的视图叫立面图（即正、
左、右、后视图）。水工图中立面图的名称与 水流有关，视向顺水流方向观察建筑物所得的 视图称为上游立面图；视向逆水流方向观察建 筑物所得的视图称为下游立面图。立面图主要 表达建筑物的外部形状，上、下游立面的布置 情况等，如图8-2所示下游立面图。
三 水工图的表达方法
(3)剖视图 在水工图中，剖切平面平行于建筑物轴线或顺
河流流向时所得的视图，称为纵剖视图，如图 8-9所示A-A。剖切平面垂直于建筑物轴线或河 流流向时所得的视图，称为横剖视图，如图89所示B-B和C-C。剖视图主要表达建筑物的内 部结构形状及相对位置关系，表达建筑物的高 度尺寸及特征水位，表达地形、地质情况及建 筑材料。
五 水工图的尺寸注法
五 水工图的尺寸注法
四、长度尺寸的注法 对于坝、隧洞、渠道等较长的水工建筑物，沿轴线的长度方向一 般采用“桩号”的注法，标注形式为K±M，Ｋ为公里数，Ｍ为米数。 起点桩号为0+000，起点桩号之前注成Ｋ－Ｍ为负值，起点桩号之前 为Ｋ＋Ｍ为正值。 桩号数字一般垂直于轴线方向注写，且标注在轴 线的同一侧,整齐排列。当轴线为折线时，转折点的桩号应重复标注 。
五 水工图的尺寸注法
二 水工图的分类及特点
水利工程阶段与图纸对应关系
前期规划阶段
2.1 水工图的分类
可行性研究阶段 技术施工阶段 竣工验收阶段
地形图、地质图、规划图
工程位置图、枢纽布置图、 建筑物基本结构图
建筑物结构图、构件配筋图、 施工详图等
竣工图
二 水工图的分类及特点
特点：
第十章 水利工程图
第十章第十章水利工程图表达水工建筑物及其施工过程的图样称为水利工程图，简称水工图。
水工图的内容包括水工图分类、视图、尺寸标注、图例符号和技术说明等，它是反映设计思想、指导工程施工的重要技术资料。
第一节水工图的一般分类水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段,每个阶段都要绘制出相应的图样，水工图主要有工程位置图（包括流域规划图和灌区规划图)、枢纽布置图、结构图、施工图和竣工图。
一、工程位置图工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。
工程位置图的特点是：表示范围大，图形比例小,一般采用比例为1：5000～1:10000甚至更小,建筑物则一般用示意图表示。
图10-1 工程位置图二、枢纽布置图枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。
它的主要作用是:作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。
枢纽布置图一般包括以下内容：（１）水利枢纽所在地区的地形、河流名称及流向、地理方位（指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。
（２）（２）各建筑物的平面形状、相应位置关系及对外交通.（３）（３）建筑物与地面的交线、填挖方坡边线。
（４）（４）建筑物的主要高程和主要轮廓尺寸。
枢纽布置图的特点:（１）（１）枢纽布置图必须画在地形图上。
（２）（２)为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画，或采用示意图表示这些构造的位置、种类和作用。
（３）（３）图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等。
图10—2 枢纽布置图三、建筑物结构图建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样。
建筑物结构图一般包括以下内容：（１）（１)建筑物整体和各组成部分的结构、形状、尺寸和材料。
（２）（２）建筑物基础的地质情况及建筑物与地基的连接方式。
（３）(３)建筑物的工作条件,如上下游设计水位、水面曲线等。
