电功率单元测试题及答案(完整资料).doc
电功率单元测试题(含答案)(word)
电功率单元测试题(含答案)（word）一、电功率选择题1．如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V1.5W”的灯泡L1正常发光，标有“6V3W”的灯泡L2发光较暗。
若不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. 电表a为电流表，且示数为1AB. 电表b为电压表，且示数为3VC. 电表c为电流表，且示数为0.25AD. 闭合开关S，电路消耗的总功率为2.25W【答案】 D【解析】【解答】由P＝UI可得，两灯泡正常发光时的电流分别为：I10.5A，I2 0.5A，由I 可得，灯泡L2的电阻：R212Ω；因灯泡L1正常发光，灯泡L2发光但较暗，所以，通过L1、L2的电流不相等，L1与L2应并联，则a一定是电流表，b是相当于导线的电流表，c是相当于开路的电压表，B不符合题意；此时电流表a测干路电流，电流表b测L2支路的电流，电压表c测电源的电压，因并联电路中各支路两端的电压相等，且灯泡L1正常发光，所以，电源的电压U＝U1＝3V，即电压表c的示数为3V，C不符合题意；此时通过R2的电流：I2′ 0.25A，因并联电路中干路电流等于各支路电流之和，以，干路电流表a的示数：I＝I1+I2′＝0.5A+0.25A＝0.75A，A不符合题意；电路消耗的总功率：P＝UI＝3V×0.75A＝2.25W，D符合题意。
故答案为：D【分析】根据P=UI求出两灯泡正常发光时的电流，再根据欧姆定律I 求出灯泡L2的电阻，根据“灯泡L，正常发光，灯泡L2发光较暗”判断两灯泡的连接方式，进一步判断三电表的类型，根据串并联电路的电流特点和额定电压下灯泡正常发光得出电源的电压，根据欧姆定律求出通过R2的电流，根据并联电路的电流特点求出电路总电流，再根据P＝UI求出电路消耗的总功率.2．如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是（）A. 滑动变阻器的最大功率为1.44WB. 滑动变阻器的最大功率为2WC. 滑动变阻器的最大功率为2.25WD. 电压表示数从0V增大到2.4V【答案】C【解析】【解答】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
【物理】 电功率单元检测(附答案)(word)
【物理】电功率单元检测（附答案）（word）一、电功率选择题1．一灯泡标有“3.8V”字样，额定功率模糊不清，某同学设计了如图甲所示的电路进行测量，电源电压恒为6V，电压表、电流表使用的量程分别为0～3V、0～0.6A，滑动变阻器的规格为“10Ω 1A”，他根据实验数据作出了电压表、电流表示数的U-I图像如图乙所示.则以下判断正确的是（）A. 小灯泡的额定功率为0.88WB. 滑片向左移时电压表示数变大，小灯泡变亮C. 变阻器允许连入电路的最大阻值约为8.82ΩD. 小灯泡正常发光2s内，变阻器产生的电热为3.04J【答案】C【解析】【解答】A、如图电路，电压表与滑动变阻器并联，当滑动变阻器两端电压为2.2V时，根据串联电路的分压特点，此时灯泡两端的电压为：，由乙图得，此时电流为0.4A，故灯泡的功率为：，A不符合题意；B、如图滑片向左移时，接入电路的电阻变小，电流变大，小灯泡变亮，但根据串联电路的分压特点可知，电压表示数变小，B不符合题意；C、由乙图知，电压表为3V时，电流为0.34A，所以变阻器允许连入电路的最大阻值约为：，C符合题意；D. 小灯泡正常发光2s内，变阻器产生的电热为：，D不符合题意.故答案为：C.【分析】（1）根据图像，灯泡正常发光时，变阻器两端的电压为 2.2V，并确定此时电路中的电流，由公式P=UI便可计算出灯泡的额定电功率；（2）滑片向左滑动，变阻器的阻值变小，电路中电流变大，灯泡变亮，变阻器分压变小，从而可判断电流表和电压表的示数变化；（3）变阻器的阻值越大，两端的电压越大，根据电压表的量程确定电阻器两端的最大电压，根据图像确定此时的电流，由公式R=可得变阻器的最大值；（4）根据Q=W=UIt可计算出变阻器产生的电热.2．如图所示，电源电压U保持不变。
当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最右端时，电路的总功率为P1，再将滑片滑至最左端，有一只电表的示数变为原来的1/5；当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率增大了0.05W，且滑片在中点时，电压表V1的示数为U1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为P2，两只电流表示数相差0.3A．已知P1：P2=2：15，下列结论正确的是（）A. P2=5.4WB. U=12VC. U1=6VD. R2=20Ω【答案】A【解析】【解答】解：（1）S2闭合、S1和S3断开，滑片在最右端时，R2、R3串联，V1测R2电压，V2测R2、R3总电压，即电源电压，等效电路如图1所示；滑片滑至最左端时，V1V2都测R2两端电压，等效电路如图2所示：由题意结合图可知，电表V2的示数将发生变化，且U R2＝ U，则R3两端的电压U R3＝ U，所以，根据串联电路的分压规律可得：，即R3＝4R2﹣﹣①；（2）当开关S1和S3闭合、S2断开，滑片位于最右端时R1、R3串联V1测R1电压，V2测总电压，等效电路如图3所示；滑片位于中点时，等效电路如图4所示；当所有开关闭合，滑片在最左端时，R3短路，R、1R2并联，A2测干路电流，A1测R2所在支路的电流，等效电路图如图5所示：由题意知图1中，电路的总功率：P1＝，图5中总功率：P2＝ + ，可得：15P1＝2P2，即15× ＝2×（ + ），解得：R1＝2R2﹣﹣②由题意知图5中两只电流表示数相差0.3A，根据并联电路电流规律，可得图5中，通过R1的电流：I5＝I﹣I4＝0.3A，则＝0.3A，即＝0.6A﹣﹣﹣③,图3中，电路中的电流：I2＝× ×0.6A＝0.1A，图4中，电路中的电流：I3＝× ×0.6A＝0.15A，因图4和图3相比较R3的功率增大了0.05W，所以，由P＝I2R可得：P3′﹣P3＝I32× R3﹣I22R3＝（0.15A）2× R3﹣（0.1A）2×R3＝0.05W，解得：R3＝40Ω，代入①②③两式可得：R1＝20Ω，R2＝10Ω，U＝6V，BD不符合题意；图4中，U1＝I3R1＝0.15A×20Ω＝3V，C不符合题意；图5中，P2＝+ + ＝5.4W，A符合题意。

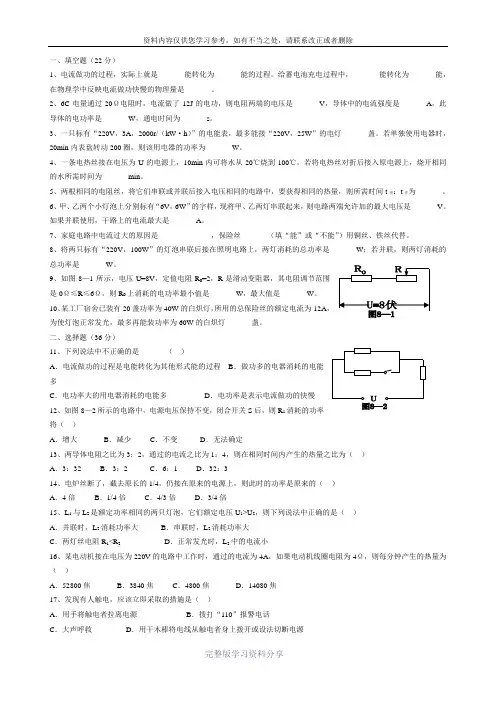

初中物理电功率单元测试题(含答案)word打印版
一、填空题（22分）1、电流做功的过程，实际上就是_______能转化为_______能的过程。
给蓄电池充电过程中，_______能转化为_______能，在物理学中反映电流做功快慢的物理量是_______。
2、6C电量通过20Ω电阻时，电流做了12J的电功，则电阻两端的电压是_______V，导体中的电流强度是_______A，此导体的电功率是_______W，通电时间为_______s。
3、一只标有“220V，3A，2000r/（kW·h）”的电能表，最多能接“220V，25W”的电灯_______盏。
若单独使用电器时，20min内表盘转动200圈，则该用电器的功率为_______W。
4、一条电热丝接在电压为U的电源上，10min内可将水从20℃烧到100℃，若将电热丝对折后接入原电源上，烧开相同的水所需时间为_______min。
5、两根相同的电阻丝，将它们串联或并联后接入电压相同的电路中，要获得相同的热量，则所需时间t串：t并为_______。
6、甲、乙两个小灯泡上分别标有“6V，6W”的字样，现将甲、乙两灯串联起来，则电路两端允许加的最大电压是_______V。
如果并联使用，干路上的电流最大是_______A。
7、家庭电路中电流过大的原因是______________，保险丝_______（填“能”或“不能”）用铜丝、铁丝代替。
8、将两只标有“220V，100W”的灯泡串联后接在照明电路上，两灯消耗的总功率是_______W；若并联，则两灯消耗的总功率是_______W。
9、如图8—1所示，电压U=8V，定值电阻R0=2，R是滑动变阻器，其电阻调节范围是0Ω≤R≤6Ω，则R0上消耗的电功率最小值是_______W，最大值是_______W。
10、某工厂宿舍已装有20盏功率为40W的白炽灯，所用的总保险丝的额定电流为12A，为使灯泡正常发光，最多再能装功率为60W的白炽灯_______盏。
人教版物理九年级下册 电功率单元练习(Word版 含答案)
人教版物理九年级下册电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．（5）若小灯泡的额定电流为I0＝2I1，假设灯泡的阻值不变，则P额＝I02R＝（2I1）2R＝4I12R＝4P1．由于灯泡的阻值不是定值，且灯泡的阻值会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率P0＞P额＝4P1，所以最有可能的额定功率值为P0＝5P1．故选D．小明利用如图1所示的电路测定小灯泡的额定功率。
所用器材：额定电压为2.5V的小灯泡、电池组（二节干电池串联，电压为3V）、电压表一块、滑动变阻器（10Ω 2A）、定值电阻（R0=5Ω）、开关三个和导线若干。
（1）用笔画线代替导线，将图2中的实物电路按照图1所示的电路图连接完整。
（_____________）（2）闭合开关前，应将变阻器滑片滑到____________（选填“左”或“右”）。
（3）连接完电路后，小明只闭合S、S1时，移动滑片P，电压表示数发生改变：只闭合S、S2时，移动滑片P，小灯泡不发光。
于是小明用电压表进行电路故障检测，把电压表并联在某电路元件两端，测试结果如下表所示。
则电路中一定存在的故障是____________。
（填写序号）测试元件灯泡L 开关S2电压表无示数有示数①灯泡L处断路②灯泡L处短路③开关S2处断路（4）排除故障后，小明继续实验。
①只闭合S、S2，移动滑片P，使电压表的示数为____________V②只闭合S、S1，保持滑片P不动，读出电压表的示数为2.25V③小灯泡的额定功率为____________W.（5）当加在灯泡两端的电压为额定电压的一半时，灯泡的际功率P实____________（选填“>”、“>”或“=”）14P额（拓展）小红通过课外学习知道，干电池有一定的电阻，我们需要用它的“电压U”和“电阻r”两个物理量来描述它（如图所示）于是小红在小明完成步骤①后，将电压表并联在电池组两端，保持滑片P的位置不变，只闭合S、S2时，读出电压表示数为2.55V，则小明实验中所用电池组的电阻r是____________Ω。
电功率单元测试题及答案
电功率单元测试题及答案
一、选择题
1. 电功率的单位是（）
A. 伏特
B. 安培
C. 瓦特
D. 欧姆
2. 已知电阻R=10Ω，电流I=2A，求电功率P。
公式P=I^2R，计算结果为（）
A. 40W
B. 20W
C. 10W
D. 5W
3. 一个电热器在220V的电压下工作，其功率为1100W，求通过它的电流。
公式P=UI，计算结果为（）
A. 1A
B. 5A
C. 10A
D. 50A
二、填空题
4. 电功率的计算公式是______。
5. 如果一个电器的功率为500W，工作时间为2小时，消耗的电能为______kWh。
三、计算题
6. 一个电阻为20Ω的纯电阻电路，接入220V的电源，求该电路的电
功率。
四、简答题
7. 什么是电功率？它在电路中的作用是什么？
答案：
一、选择题
1. C
2. B
3. B
二、填空题
4. P=UI 或 P=I^2R 或 P=U^2/R
5. 1kWh
三、计算题
6. 根据公式P=U^2/R，计算得P=(220V)^2/20Ω=2420W。
四、简答题
7. 电功率是描述电流在单位时间内所做的功的物理量，单位是瓦特（W）。
在电路中，电功率表示了电路中能量转换的速率，例如电热器
将电能转换为热能，电动机将电能转换为机械能等。
结束语：
通过本单元的测试，希望同学们能够熟练掌握电功率的计算方法和概念，理解电功率在电路中的作用，为后续的电学学习打下坚实的基础。
《电功率》单元测试卷word版(带答案)
《电功率》单元测试卷一、单项选择题（每小题3分，共24分）1、在国际单位制中，电功率的单位是A ．焦耳B ．安培C ．瓦特D ．库仑2、下列说法正确的是（ ）A.电流通过导体消耗的电能越多，电功率越大B.电功率小的用电器消耗的电能少C.1S 内电流通过用电器做功越多，电功率越大D.电能表是测量电功率的仪表3、在如图1的电路中，R 1是定值电阻，电源电压保持不变。
闭合开关S ，当滑动变阻器滑片P 向右滑动时，下列现象中会发生的是（ ）A.电流表、电压表的示数都变小B ．电流表示数变小，电压表示数不变C ．电路消耗的总功率增加D ．R 1消耗的电功率减小4、小吴家的电能表5月1日的读数如图2甲，6月1日的读数如图2乙，若电价为0.5元/度，则小吴家5月份的应交电费是（ ）A.33.95元B.27.75元C.30.62元D.277.5元5、有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A ．甲灯最亮B ．乙灯最亮C ．丙灯最亮D ．一样亮6、用电器工作时将电能转化为其他形式的能。
现有白炽灯、电扇、电视机各一个，规格均为“220V 、60W ”。
若将它们同时接人家庭电路中，在相同的时间内，转化的内能最多的是（ ）A ．白炽灯B ．电扇C ．电视机D ．一样多7、用电热丝烧水，当电压为U ，t 秒内可将水烧开，如果电压降为原来的一半，则烧开同样的水所需时间为（ ）A.t/2B.4t C .2t D.t/48、 甲、乙两只普通照明灯泡的铭牌如图3所示，下列说法中正确的是( )图1 S V R 1 R 2 P A 图2A. 甲灯的实际功率一定是25WB. 将乙灯接入110V 电路中，它的实际功率为50WC. 两灯均正常发光时，乙灯消耗的电能较多D. 两灯均正常发光时，甲灯灯丝电阻较大二、填空题（每空2分，共40分，请将正确答案填写在题中横线上） 9、电功率是表示 的物理量，一电动机在1min 内做功6000J电功，它的电功率是 。
人教版物理《第18章 电功率》单元检测试卷及答案(共五套)
《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。
《电功率》单元测试题(含答案)(word)
最新《电功率》单元测试题( 含答案 )（word）一、电功率选择题1．如下图，阻值为R 的电阻丝，用四种方法分别接在电压为U 或 2U 的电源上．闭合开关后，在同样时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】D【分析】【解答】因为串连电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串连时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为应选Q 放 =W= t ，所以在同样的时间内放出的热量最多的是D．D 选项．【剖析】依据电阻的串并联比较各选项中电阻的大小，依据间内放出热量的关系．Q 放 = t 得出它们在同样的时2．常用于丈量家用电器在一段时间内耗费多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【分析】【解答】解： A、电流表是测电流大小的仪表，不切合题意；B、电压表丈量电压大小，不切合题意；C、电能表是用来丈量家用电器在一段时间内耗费多少电能（即电流做功）的仪表，切合题意；D、验电器是用来查验物体能否带电的仪器，不切合题意．应选 C．【剖析】明确各仪表或仪器的基本作用回答．3．如图是研究“电流经过导体时产生热的多少跟什么要素相关”的实验装置．通电前，A、 B 两个 U 型管内的液面相平，通电一准时间后，经过R1、 R2的电流分别为 I1、 I2，则（）A.I=I2， A 管中的液面较低 B. =I2， A 管中的液面较高11C. I1＞ I2， A 管中的液面较低D.1＞I I2， A 管中的液面较高【答案】 D【分析】【解答】解：由图可知，右边两电阻丝并联后与左边电阻丝串连，并联电路中干路电流等于各支路电流之和，所以I1＞ I2，故 AB错误；由 Q=I2Rt 可知，通电时间同样时， I1＞I2， R1=R2=5Ω，所以左边电阻产生的热量许多，密闭空气汲取热量后，体积不变，压强变大，左边容器内气体的压强与大气压的差值较大， A 测玻璃管液面较高．应选 D．【剖析】由电路图剖析电阻丝的连结方式，依据串并联电路的电流特色可知经过它们的电流关系，依据Q=I2Rt 比较两电阻产生的热量关系，密闭空气汲取热量后，压强变大，U 形管内两液面的差值变大，据此进行解答．4．如下图的电路，闭合开关后，当滑片P 向右挪动时，以下说法正确的选项是（）A.灯泡 L 变暗B. 电压表示数变小C. 电流表 A1示数变大D. 整个电路耗费的总功率变小【答案】 D【分析】【解答】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表 V 测电源的电压，电流表 A1测干路电流，电流表A2测 L 支路的电流。
电功率单元练习(Word版 含答案)
电功率单元练习（Word 版 含答案）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。
最新 电功率单元测试(word版附答案)(word)
最新电功率单元测试（word版附答案）（word）一、电功率选择题1．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】 D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为Q放=W=t，所以在相同的时间内放出的热量最多的是D选项．故选D．【分析】根据电阻的串并联比较各选项中电阻的大小，根据Q放=t得出它们在相同的时间内放出热量的关系．2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。
电功率单元测试(含解析)(word)
电功率单元测试(含解析)（word）一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
故答案为：C。
【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．小明对教室中一些物理量的估测，合理的是（）A. 黑板擦受到的重力约为100NB. 课桌的高度约为80cmC. 教室内一盏日光灯的功率约为1000WD. 教室内感觉比较舒适的温度约为37℃【答案】 B【解析】【解答】解：A、黑板擦受到的重力约为1N，所以A不符合实际情况；B、课桌的高度约为80cm，所以B符合实际情况；C、教室内日光灯正常发光时的电流在0.2A左右，额定功率大约为P=UI=220V×0.2A=44W 左右．所以C不符合实际情况；D、人体正常体温在37℃左右，感觉舒适的温度在23℃左右，所以D不符合实际情况．故选B．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用．3．下列家用电器中，利用电流热效应工作的是（）A. 抽油烟机B. 电视机C. 电饭锅D. 电风扇【答案】C【解析】【解答】解：抽油烟机、电风扇、主要是把电能转化为机械能，电视机主要是把电能转化为声能和光能，只有电饭锅是把电能转化为内能，是利用电流的热效应．故ABD 不符合题意，C符合题意．故选C．【分析】电流的热效应就是把电能转化为内能．4．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。
初中物理第十八章《电功率》单元测试题 (3)(含答案解析)
第十八章《电功率》单元测试题 (3)一、单选题1．如图所示的电路中，电源两端的电压保持不变，为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是A. 电压表、电流表示数均变大B. 电压表、电流表示数均变小C. 电压表示数变大，电流表示数变小D. 电压表示数变小，电流表示数变大2．( ·抚顺)（多选）如图甲所示，电源电压保持12V不变，电压表量程为0～15V，电流表量程为0～0.6A．第一次只闭合开关S、S1，将滑片P从B端移动到A端。
第二次只闭合开关S、S2，将滑片P从B端向A端移动，直至小灯泡正常发光。
图乙是这两次实验过程中绘制的电流表与电压表示数的关系图象。
下列说法正确的是（）A．R0的阻值为10ΩB．小灯泡的额定功率为2.5WC．滑动变阻器的最大阻值为20ΩD．两次实验中，电路的最大功率为6W3．如图所示的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小C．开关闭合后，滑片P向右移动的过程中，R的功率变大D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小4．( ·大连)（多选）如图所示电路中，定值电阻R1和R2的阻值相同，闭合开关S1，电流表、电压表均有示数，再闭合开关S2．下列说法正确的是（）A．电路的总电流变小B．通过R2的电流的变化量小于通过R1的电流C．R2两端电压的变化量与滑动变阻器两端电压的变化量相等D．使电流表恢复到原来的示数，应将滑动变阻器的滑片P向b端移动5．如图所示，干路上的电流I恒为1A不变，滑动变阻器规格为“ 15Ω 1A”，小灯泡L上标有“6V，3W”字样．忽略温度对小灯泡阻值的影响，则（）A．小灯泡L正常发光时，滑动变阻器接入电路的电阻为6ΩB．当滑片P移到最左端时，通过小灯泡的电流为1AC．在滑片P向左移动过程中，并联电路两端电压会减小D．在滑片P向左移动过程中，并联电路消耗的总功率会增大6．如图所示，关于这个电能表，下列叙述正确的是（）A．电能表是测量电功率的仪表B．220V表示电能表应该接在220V的电路中使用C．电能表的示数是9716kW•hD．2500r/kW•h表示电能表的转盘每转1转，消耗的电能是2500kW•h7．清华大学的虞昊教授致力于第三代照明技术一LED灯的普及工作。
最新 电功率单元测试题(含答案)
最新电功率单元测试题(含答案)一、电功率选择题1．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。
小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。
下列说法正确的是（）A. 此实验在探究电热Q与电阻R是否有关B. 通过R1的电流和通过R2的电流大小相等C. 电阻R1两端的电压和R2两端的电压相等D. 通电后，A管的液面将会比B管的液面高【答案】 D【解析】【解答】由图知，R2与R3并联后再与R1串联，R1处于干路上，根据并联电路的电流特点知，通过R1的电流大于通过R2的电流，而R1=R2，可见，该实验探究的是电热Q与电流是否有关，A、B均错误；又根据U=IR知，R1两端的电压大于R2两端的电压，C 不符合题意；通电后，由于置于密闭空气中的电阻丝R1=R2，而通过R1的电流大于通过R2的电流，由Q=I2Rt知，左容器中空气吸热较多，内能增大较多，温度较高，所以A管的液面将会比B管的液面高，D符合题意。
故答案为：D【分析】探究热量与电流及电阻的关系，要求能正确分析电路，掌握串并联电路的特点，并灵活应用焦耳定律根据控制变量法（通过电阻的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）及转换法（探究影响电热的因素时，通过液体吸热的多少反应电阻丝产生的热量）分析解答.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
人教版九年级物理第十八章《电功率》单元测试题及答案(含两套题)
人教版九年级物理第十八章《电功率》单元测试题及答案题号一二三四总分得分（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1.下列家用电器，利用电流的热效应工作的是（）A.洗衣机B.电视机C.电冰箱D.电饭煲2.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.通过导线的电流小于通过电炉丝的电流D.导线的电阻远小于电炉丝的电阻3.电能表可以直接测量（）A.电流通过用电器所做的功B.电路两端的电压C.电路中的电流D.用电器消耗的电功率4.家用空调正常工作时的电功率最接近（）A.1000WB.100WC.10WD.1W5.小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大，其实际功率较小D.由于灯泡L2的电阻较小，其实际功率较小6.如图5所示电路，电源电压为12V且保持不变。
闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。
则下列结果正确的是（）A.电路中的最小电流为1.5AB.滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC.R先后两次消耗的电功率之比为8﹕9D.R1先后两次消耗的电功率之比为4﹕37.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高8.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A.4：3B.3：4C.3：2D.2：39.如图9所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
电功率单元测试题(含答案)
电功率单元测试题(含答案)（word）一、电功率选择题1．下列家用电器中，正常工作一小时耗电接近 1.2kW?h的是（）A. 空调B. 电冰箱C. 电视机D. 台灯【答案】A【解析】【解答】此用电器的功率为P= =1.2kW，四个选项中，电冰箱的功率约120W，电视机的功率约120W，台灯的功率约40W，故额定功率接近 1.2kW的用电器是空调机．故答案为：A．【分析】根据功率的公式计算出此用电器的功率，再与选项中各用电器大约的功率比较，得出正确选项 .2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------① 另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
人教版九年级物理《电功率》单元测试卷(含答案)
人教版九年级物理《电功率》单元测试卷（含答案）时间：90分钟满分：100分一、选择题（每小题只有一个选项符合题意，每小题3分，共30分）1．小明观察家中的电风扇、白炽灯和电烙铁几种电器，发现它们上面都标有“220V 40W”的字样，若它们都在额定电压下工作相同的时间，消耗电能最多的是（）A．电风扇B．白炽灯C．电烙铁D．一样多2．在相同的时间内甲电阻丝放出的热量比乙电阻丝放出的热量多，那么（）A．甲电阻丝的电阻一定比乙电阻丝的电阻大B．通过甲电阻丝的电流一定比通过乙电阻丝的电流大C．甲电阻丝的额定功率一定比乙电阻丝的额定功率大D．甲电阻丝的实际功率一定比乙电阻丝的实际功率大3．在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（）A．滑动变阻器的总电阻太大B．电压表的量程太大C．电流表的量程太小D．电源电压太低18W24V36W 36V4．标有“”和“”的灯泡各一只，串联后接入的电路上，那么两只灯泡（）A．亮度相同B．电压相等C．都要烧毁D．都正常发光5．下列用电器中，利用电流热效应工作的是A．电视机B．电烤箱C．电风扇D．电脑6．小宇同学设计了一盏可调亮度的简易台灯，图为电路原理图，其中L为小灯泡，R为滑动变阻器，E为电压保持不变且低于安全电压的电源，S为开关．关于这盏台灯，下列说法中正确的是A．滑片P由a滑向b的过程中，灯泡变亮，电路消耗的总功率变大B．滑片P由a滑向b的过程中，灯泡变亮，电路消耗的总功率变小C．滑片P由b滑向a的过程中，灯泡变亮，电路消耗的总功率变大D．滑片P由b滑向a的过程中，灯泡变亮，电路消耗的总功率变小7．用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A．电路中的总电阻增大B．电路中的总电流减小C．白炽灯泡的实际功率减小D．白炽灯泡的额定功率减小8．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W9．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变．当在a、b 间接入“6 V 6 W”的灯泡时，闭合开关，灯L恰能正常发光；断开开关，在a、b间换接入一个“6 V 4 W”的灯泡后，再闭合开关，下列说法错误的是A．灯L将变亮B．灯L将变暗C．换接的灯可能烧坏D．电路总功率要变小10．如图所示，在四个相同的水槽中盛有质量和温度都相同的水，现将电阻丝R1、R2(R1＜R2)，分别按下图所示的四种方法连接放入水槽，并接入相同的电路．通电相同时间后，水槽中水温高低的关系正确的是()A．T甲<T乙<T丙<T丁B．T乙>T丙>T甲>T丁C．T甲＝T乙＝T丙＝T丁D．T甲<T丙<T乙<T丁二、多选题（每小题3分，共6分）11．下列说法中错误的是（）A．电功率是表示用电器消耗电能多少的物理量B．电流做功的实质就是将电能转化为内能C．在导体的电阻和通电时间一定时，电流通过导体时产生的热量与电流成正比D ．一定时间内，消耗的电能多的用电器电功率一定大12．如图甲所示，电源两端电压不变，R 1是滑动变阻器，R 2是定值电阻．当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示．下列判断正确的是（ ）A ．电源两端电压为10VB ．电路消耗电功率的最大值为7.2WC ．定值电阻R 2的电阻值为40ΩD ．变阻器R 1接入电路的最大阻值为100Ω三、填空题（每空1分，共27分）13．如图甲所示，额定电压为20V 的灯泡L 与滑动变阻器R 串联接入电路，电源电压为24V ．灯泡的U ﹣I 图象如图乙所示，当灯泡正常发光时，1min 所消耗的电能是_____J ．此时滑动变阻器的电功率是___W ．14．据《大江晚报》报道：我市黄山路的路灯开灯时间为晚上7时至次日早7时．夏季天亮时间较早，每天早上6时天已大亮，还开着这么多路灯，真是太浪费了，有热心的市民到现场了解，黄山路共有路灯150盏．设每盏灯功率200W ，按每天少开1.5小时来计算，每天节约用电________kw•h ．按0.50元/（kw•h ）的电费计算，每天能节省电费________元．15．如图所示是用来测量电能的仪表，这只电表此时的读数是________kW·h ，当电路中只有一个电饭煲接入电路，正常工作12min 。
电功率单元练习(Word版 含答案)
电功率单元练习（Word版含答案）一、初三物理电功率易错压轴题（难）1．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。
故选A。
小亮利用以下器材：电源（电压恒为6V）、滑动变阻器、开关各一个，电压表、电流表各一只，三个定值电阻R1、R2、R3，大小分别为10Ω、15Ω、20Ω，导线若干，来探究“电流与电阻的关系”。
(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线______。
(2)电路连接正确后，闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表所示。
老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。
当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因______。
改变连接后，当电压表示数仍为4V时，电流表示数为______A（如图乙所示）。
综合分析数据可得：电压一定时，______。
(3)完成上述实验后，小亮还想测定一个U额＝2.5V的小灯泡的额定功率，他发现电流表已坏，于是向老师要了一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，测出了小灯泡的额定功率。
请帮他完成实验步骤：①连接好实验电路，______，移动滑片，使电压表示为______V。
②保持滑片的位置不动，______，读出电压表示数为U。
③小灯泡的额定功率表达式P额＝______。
（用物理符号表示）【答案】电流表超出量程 0.8 电流与电阻成反比将开关S1闭合，S2拨到触点2 2.5 将S2拨到触点1()U U UR-额额【解析】【分析】【详解】(1)[1]由题目中的电流表表盘知，电流表选择0~0.6A量程，电流表与电阻串联，电源电压为6V，电压表选择0 ~15V量程，电压表与电阻并联，滑动变阻器选择一上一下接线柱，串联在电路中。
九年级物理电功率单元综合测试(Word版 含答案)
九年级物理电功率单元综合测试（Word版含答案）一、初三物理电功率易错压轴题（难）1．小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。
(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______(2)解决问题后，小伟先将5Ω的定值电阻接入电路。
调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P 向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。
为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。
由实验得出的结论是：当电压一定时，______；(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。
并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。
请将她的实验步骤补充完整：①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。
②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；③小灯泡L2的额定功率P额＝______（用U、I额、R表示）【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。
电功率单元测试题及答案解析
电功率单元测试题1一、填空题（每空1分，共 24分）1.我国照明电路的电压为 伏，家用电器之间是的 ( 选填 “并联”或“串联”)，家庭消耗的电能是用 表来测量的。
2.甲、乙两个灯泡分别标有“220V ，40W ”、“220V ，60W ”字样，并联在220V 电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是____________，使用相同时间，甲、乙两灯消耗的电能之比是____________．3．据报道：近•来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻．当线路连接处接触不良时，该处的电阻将________，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而________，从而形成电热的逐步积累，以致引发火灾．（以上两处均选填“增大”、“减小”或“不变”）4.由于电动机具有结构简单，操作方便、效率高、无污染等优点，因此许多家电中都有电动机，例如_________,电动机工作时主要将电能转化为_____能。
5．养鸡场有一台电热孵卵器，其电阻为110Ω，在额定电压下工作，通过孵卵器的电流是２A ，那么该孵卵器10s 产生的热量为______Ｊ6.某导体两端的电压由3V 增大为6V ，导体中的电流增大了0.6A ，则该导体的电阻 _______Ω，导体的电功率增大了_____________W7．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。
图8-9是其内部简化电路图，开关S 1可分别与触点a 、b 接触。
已知：R l ＝60.5Ω，R 2=121Ω，电源电压保持不变。
当开关S 1置于b 端， S 2断开时，电烤箱处于 档位；电烤箱在中档位工作时，消耗的电功率是 W ；电烤箱在高档位工作时，对食物加热5min ，消耗的电能是 J 。
8.小明利用标有 “6V 6W ”的灯泡L 1和“6V 3W ”的灯泡L 2进行实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【最新整理，下载后即可编辑】电功率测试卷一、选择题（每题2分，共计40分）1．为了纪念在物理学中作出杰出贡献的科学家，有时会用他们的名字作为物理量的单位，其名字被用作“电功率”单位的是：A．焦耳B．欧姆C．安培D．瓦特2．小东家有一台微波炉，正常工作时电流为4A，则它的额定功率为A．8.8kW B．800W C．880W D．无法计算3. 右图是一个电能表，对其中的重要参数，下列说法中错误的是：A. “220V”是说这个电能表应该在220伏的电路中使用B. “5(10)A”是说这个电能表使用时额定最大电流为5安C. “50Hz”是说这个电能表应在50赫兹的交流电路中使用D. “2500r/kW·h”是说接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过2500转4．下列关于安全用电的说法正确的是：A．只要电灯不发光，就可以用湿布把它擦干净B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线，可以防止触电D．看到有人触电应立即用手把他拉开5．有三盏白炽灯，甲标有“PZ220—15”，乙标有“PZ220—40”，丙标有“PZ220—100”，将它们串联后接入家庭电路中，工作时的发光情况是：A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮6．如图所示，电源电压U=18V，小灯泡L的额定电压为9V。
当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W。
则小灯泡的额定功率和滑动变阻器的最大阻值分别为：A．13.5W；6ΩB．6W；13.5ΩC．6W；12ΩD．13.5W；12Ω7．有一根电阻丝，将其接在某电源的两端，其发热功率为100W，若奖其对折后接入到原来的电路，则其发热的功率将变为：A．50W B．200W C．25W D．400W 8．随着人们生活水平的逐步提高，家用电器的不断增多，在家庭电路中，下列说法正确的是：A．灯与控制它的开关是并联的，与插座是串联的B．使用测电笔时，不能用手接触到笔尾的金属体C．电路中电流过大的原因之一是使用的电器总功率过大D．增加大功率用电器时，只需换上足够粗的保险丝即可9．下图中，符合安全用电原则的做法是：A．B．C．D．10．如图所示，小灯泡规格为“6V、3.6W”（灯丝电阻不变）。
闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V。
则：A. 小灯泡灯丝电阻是6ΩB. 电源电压是10VC. 滑动变阻器最大阻值是10ΩD. 滑片P位于b端时，滑动变阻器消耗的功率是0.8W11．一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将：A．小于40W B．大于40W C．等于40W D．无法判断12．有些地区在晚上用电高峰时，用户得到的电压明显低于220V，这时白炽灯昏暗，有些用电器不能正常工作，对这种现象的正确解释是：A．电网供给用户的电流是一定的，用电高峰时，分给每个用电器的电流减少B．电网供给用户的电功率是一定的，用电高峰时分配给每个用电器的电流减少C ．用电高峰时，电路中的总电阻增大，干路的电流减小D ．用电高峰时，干路的电流增大，输电线上的电压损失增大，用电器电压减小13．灯泡L 1和L 2并联在电路中，L 1的电阻比L 2大，在相等的时间里，电流通过电灯泡做功：A ．L 1灯做功多B ．L 2灯做功多C ．两灯一样多D ．无法判断14.将两电阻丝R 1，R 2串联起来，如图接在电路中，若R 1> R 2，则先被点燃的火柴是：A.R 1上的火柴B.R 2上的火柴C.同时点燃D.无法确定15.一个定值电阻，接在电路中每分钟产生的热量为Q 。
现在想让它每分钟产生的热量为3Q ，下列措施正确的是：A.将电压变为原来的3倍B.将电压变为原来的倍C.将此电阻对折后接入原电路D.将电流强度变为原来的3倍16、有一盏标着“220V 60W ”字样的白炽灯，现将它接在110V 的电压下工作，则实际功率与额定功率之比为：A.1:2B.2:1C.1:4D.4:117、电流的热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是：A、电视机的后盖有许多孔B、电动机外壳有许多散热片C、家电长时间停用，隔一段时间应通电一次D、电脑机箱内有小风扇18、标有“3V，1W”的小灯泡，接在3V的电源上，若使它的实际功率为0.36w，应：A．串联一个15Ω的电阻B．并联一个15Ω的电阻C．串联一个6Ω的电阻D．并联一个6Ω的电阻19、两条电阻丝的电阻之比是1∶2，通过的电流之比是3∶1，要产生相同的热量，它们通电时间之比是A.2∶3 B.3∶2 C.9∶2D.2∶920、南宁市民族大道的“十字”路口上，安装着交通指示灯，指挥着来往的人们和行驶的车辆，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W”字样，则每组灯正常工作时每小时耗电：A.0.1度B.0.2度C.0.3度D.0.4度二、填空题（每空2分，共28分）21．电流做功的过程实质上就是将电能转化为其它形式的能的过程，如电动机工作时是电能转化为_____能；“热得快”也叫电热水器，工作时是电能转化为_____能。
22．小明家有一只电暖器，上面标有“220V 110W”I /A R 1R 2 U /V 字样。
当电暖器正常工作时，通过电热丝的电流是 A 。
若这只电暖器正常工作1h ，能使标有“3000r ／kW ·h ”的电能表转 圈。
23．有一只“36V 6W ”的灯泡，灯泡正常工作时，灯丝的电阻为 Ω；若将该灯接在24V 的电源上工作10min ，将消耗的电能为 J （假设灯丝电阻不随温度的改变而改变）。
24．小翔用电压表和电流表侧量小灯泡的电功率，他的电源电压为3V 的电池组、额定电压为2.5V 的小灯泡等元件连接如图甲。
实验中，小明调节滑动变阻器，发现当电压表的示数为2.5V 时，小灯泡却不能正常发光。
请分析：在不改变电路连接的情况下，当电压表读数为________V 时，小灯泡正常发光，若此时电流表示数如图乙所示，则该小灯泡的额定功率为_______W 。
25．电能表上铝盘时慢时快，在使用一只普通灯泡时铝盘一般比使用电热水器转得______，说明铝盘转动的快慢跟用电器有关，其实是跟用电器的_______有关。
26．MP4随身听以其独特的魅力成为年轻人的时尚，若某牌号MP4正常工作时的功率为0.5W ，则连续播放60s ，消耗的电能为_________J 。
它允许使用充电电池，则在电池充电过程中是将________能转化为化学能。
27.如图所示的是电阻值不同的两个电阻的I —U 图象，从图中可知R 1 R 2。
若将R 1和R 2串联接在电源上，消耗的电功率P 1 P 2；若将R 1和R 2并联接在电源上，相同时间内消耗的电能W 1 W 2。
（填“＞”、“＜”或“=” ）28. 甲、乙两个灯泡分别标有“220V 、40W ”、“220V 、60W ”字样，并联在220V 电源上，通过灯丝电流大的是 灯泡；灯丝电阻较大的是 灯泡。
如果两灯泡钨丝长短一样，则钨丝较粗的是 ；使用相同时间，甲、乙两灯消耗的电能之比是 。
29. 如图所示，电源电压为12V ，标有“10V 、4W ”的灯泡与滑动变阻器串联接在电路中。
闭合开关S 后，调节滑片P使灯泡正常发光，此时灯泡的电阻为 Ω，电路中的电流为 A ，2min 内电路消耗的电能为 J 。
30. 如图所示，三孔插座比两孔插座多的那个孔是跟连接的，当用电器的三脚插头插在三孔插座里时，除把用电部分连入电路外，还把用电器的 与 连接起来。
S P L火线 零线地线31. 你家中用电器的额定电压一般是 V ，通常情况下它们以 的连接方式接入电路；用电饭煲煮饭是因为电流具有 效应。
如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是 （说出一种即可）。
三、实验探究：（每空1分，共16分）32．(3分)把带有开关的电灯，三孔插座正确地连人下图的家庭电路中。
33、（每题2分，共8分）小明做测定“小灯泡的电功率”实验时，所用器材有电压为6V 的电源，额定电压为2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。
图9是小强没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小强将实物电路连接完整；（2）小强连好电路后，闭合开关，移动滑片P ，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能是 。
（3）小强排除故障后闭合开关，移动滑片P 到某处，电压表的示数为2.2V ，要测量小灯泡的额定功率，应将滑片P 向 端滑动（选填“左”或“右”），使电压表示数为 V ；（4）小强通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图10所示的U －I 图像。
根据U －I 图像提供的信息，可计算出小灯泡的额定功率是 ___ W ，当加在小灯泡两端的电压为1.5V 时,小灯泡的电阻是_______Ω。
四、计算题（共16分）35．（4分）有一个电动机接在电压为6V 不变的电源上，用手捏住电动机不让它转动，电流为3A ，松手后电动机稳定转动，电流为0.3A 。
求：（1）电动机转动时，每分钟线圈产生的热量。
（2）电动机转动时的机械功率36.（6分）在如图所示电路中，小灯泡上仅看见“2.5V ”字样，U /V I /A 0 1 2 3 4 0.1 0.2 0.3 0.4P 3 150.6 3 + 图9滑动变阻器上标有最大阻值20Ω，当闭合S，且将滑片P移至最左端时，小灯泡正常发光，电流表的示数为0.5A（设灯丝电阻不变），求：（1）电源电压；（2）小灯泡的灯丝电阻；（3）将滑片移至变阻器的最右端时，电路消耗的总功率。
参考答案第八章（A）一、一定要看准啊1．A 2．C 3．B 4．C 5．A 6．D 7．D 8．C 9．A 10．A 11．A 12．D 13．A二、我相信你一定能填对14．慢，实际功率。
15．30，电。
16．机械，内。
17．0.5，330。
18．216，1600。
19．0.5，0.75。
三、要细心，要规范啊20．1A，4Ω,30J。
21．2.5V，5Ω,025W。
四、想一想，做一做（27分）22．略。
23．15,0.625.37.5。
24．串，16，1。
25．0.2,0.5，滑动变阻器的滑片放在了阻值最小的位置。
26．变大，变小，先变大再变小，10，0。
【最新整理，下载后即可编辑】。
