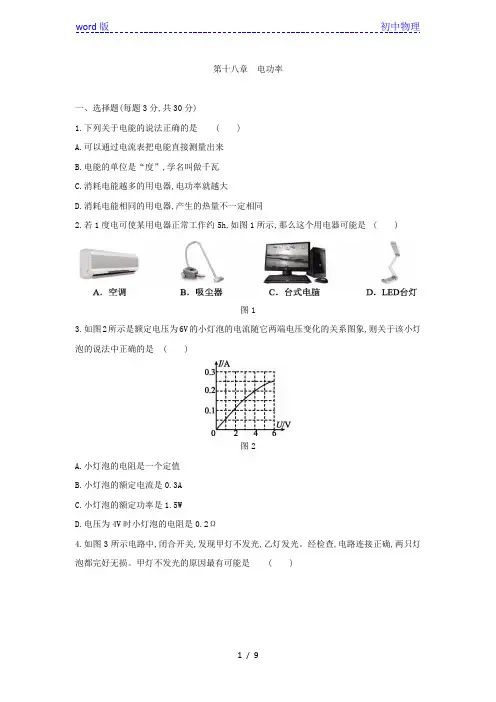

人教版九年级物理全册第十八章电功率单元测试题

第十八章电功率一、选择题(每题3分,共30分)1.下列关于电能的说法正确的是()A.可以通过电流表把电能直接测量出来B.电能的单位是“度”,学名叫做千瓦C.消耗电能越多的用电器,电功率就越大D.消耗电能相同的用电器,产生的热量不一定相同2.若1度电可使某用电器正常工作约5h,如图1所示,那么这个用电器可能是()图13.如图2所示是额定电压为6V的小灯泡的电流随它两端电压变化的关系图象,则关于该小灯泡的说法中正确的是()图2A.小灯泡的电阻是一个定值B.小灯泡的额定电流是0.3AC.小灯泡的额定功率是1.5WD.电压为4V时小灯泡的电阻是0.2Ω4.如图3所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

甲灯不发光的原因最有可能是()图3A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小5.如图4所示,闭合开关,将滑动变阻器的滑片向上滑动时,下列判断正确的是()图4A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.把标有“12V12W”的灯泡L1和“12V6W”的灯泡L2串联起来接在电源上,其中一只灯泡能正常发光(不考虑灯丝电阻随温度的变化)。

下列分析正确的是()A.电路中的电流为1AB.电源电源为24VC.灯泡L2能正常发光,但比灯泡L1暗D.L1、L2两灯泡消耗的功率之比为1∶27.如图5所示是电阻甲和乙的I-U图象,下列说法中正确的是()图5A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时,R乙=5ΩC.甲、乙串联在电路中,当电路中电流为0.2A时,电源电压为2VD.甲、乙并联在电路中,当电源电压为2V时,电路总功率为1.2W8.如图6所示为某加热器的电路图,电源电压保持不变,R1、R2均为发热电阻,R1∶R2=1∶2,通过开关S1和S2的通断组合,可得到不同加热挡位。

人教版九年级物理第十八单元《电功率》综合检测题(含答案)

人教版九年级物理第十八单元《电功率》综合检测题（含答案）[测试范围:第十八章时间:40分钟分值:100分]一、选择题(每题3分,共33分)1.如图所示为几种常见的用电器,其中额定功率最接近800 W的用电器是 ()2.如图所示电路中,闭合开关,发现甲灯不发光,乙灯发光。

经检查,电路连接正确,两只灯泡都完好无损。

则甲灯不发光的原因最有可能是()A.甲灯的实际功率较大B.甲灯两端的电压远小于乙灯两端的电压C.通过甲灯的电流远大于通过乙灯的电流D.甲灯的实际功率太小3.在相同时间内,电流通过电阻丝甲产生的热量比通过电阻丝乙产生的热量多,则下列说法中正确的是()A.甲的电阻一定大于乙的电阻B.甲两端的电压一定大于乙两端的电压C.甲中的电流一定大于乙中的电流D.甲的实际功率一定大于乙的实际功率4.如图所示,阻值为R的电阻丝,用四种方法分别接在电压为U或2U的电源上,闭合开关后,在相同时间内虚线框里的电阻丝产生的总热量最多的是()5.如图所示,闭合开关,将滑动变阻器的滑片P向上滑动时,下列说法中正确的是()A.灯泡变暗,电压表示数变大B.灯泡变亮,电压表示数不变C.电路消耗的总功率变小,电压表示数不变D.电路消耗的总功率变大,电压表示数变大6.如图所示,电源电压保持不变,闭合开关S,当滑片P向右移动时,下列说法中错误的是()A.电压表的示数变大B.电流表的示数变小C.灯L的亮度不变D.电路的总功率变小7.把标有“12 V12 W”的灯L1和“12 V 6 W”的灯L2串联起来接在电源电压为12 V的电路中,下列说法中正确的是()A.两灯均不能正常发光,但灯L1较亮B.两灯均不能正常发光,但灯L2较亮C.两灯均能正常发光D.把电源电压提高到24 V,两灯都能正常发光8.如图所示是电阻甲和乙的I-U图象,下列说法中正确的是 ()A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2 V时,R乙=5 ΩC.甲、乙串联在电路中,当电路中电流为0.2 A时,电源电压为2 VD.甲、乙并联在电路中,当电源电压为2 V时,电路总功率为1.2 W9.为检查驾驶员是否饮酒而设计的电路如图甲所示,R为酒精气体传感器,其阻值随酒精气体浓度的变化曲线如图乙所示,R0为定值电阻,电源电压不变。

九年级物理上册《第十八章电功率》单元检测卷及答案(人教版)

九年级物理上册《第十八章电功率》单元检测卷及答案(人教版）一、选择题(每题3分，共12分)1．如表是一种常见电器的铭牌，它可能是( )额定电压/频率220 V/50 Hz额定功率 1 800 W生产日期见商品外包装A.日光灯 B2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是( )A．节能灯每秒消耗11 J电能B．节能灯每秒产生的内能大于白炽灯C．两灯正常工作所需电压是相同的D．用节能灯替代白炽灯有助于节省电能3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是( )A．a、b、d、c B．a、c、b、dC．b、d、a、c D．d、c、b、a4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及L 2未熄灭之前L1的电功率为( )A．短路；1 W B．短路；9 W C．短路；16 W D．断路；18 W二、填空题(每空1分，共9分)5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。

(结果保留2位小数)6．生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。

7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。

人教版九年级物理第十八章电功率-单元测试题及答案解析

第18章电功率一、选择题（共8小题，每小题3分，满分24分）1．（3分）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15V C．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V 3．（3分）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低6．（3分）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率7．（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮8．（3分）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式_________，测出小灯泡两端的_________和小灯泡中的_________，就可以计算出小灯泡的电功率，在_________下测出的电功率就是额定功率．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为_________，乙表为_________，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到_________端，闭合开关后调节滑动变阻器的滑片到电压表的示数是_________V，从图中读取电流表的示数是_________A，小灯泡的额定功率是_________w．11．（3分）在测定额定电压为2.5V小灯泡的电功率的实验中，电流表和电压表的示数如图所示．（设灯丝电阻不变）（1）通过小灯泡的电流为_________A，两端所加电压为_________V，灯丝电阻为_________Ω，此时灯泡的电功率为_________W．（2）当电压U=2.5V时，灯泡的电功率为_________W，额定功率为_________W．12．（3分）（2009•潍坊）在“测定小灯泡额定功率“的实验中，小灯泡的额定电压为3.8V，电阻丝为10Ω，如图是某同学为做这个实验连好的电路，请指出图中存在的错误：（1）_________；（2）_________；（3）_________．13．（3分）为了迅速准确地测量额定电压为2.5V的小灯泡的额定功率，至少需要_________节干电池，用_________调节小灯泡两端电压后，电压表应和小灯泡并联，为了提高测量的准确程度，最好选_________的量程，闭合开关后，调节_________使电压表的示数为_________，若此时电流表的示数为0.2A，则该小灯泡的额定功率为_________，滑动变阻器的作用是_________．14．（3分）小明同学在“测定小灯泡的功率”实验中，所用电源电压不变，滑动变阻器上标有“50Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上．他正确连接电路，闭合电键，移动变阻器的滑片，当观察到电流表的示数为_________安时，小灯正常发光．此时电压表的示数如图所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为25欧）．小灯的额定电压为_________伏，额定功率为_________瓦，所用的电源电压为_________伏．15．（3分）在“测定小灯炮的电功率”实验中，连接了如图所示的电路．当闭合开关S后，若发现：（1）灯泡发光，电流表无示数，电压表指针有明显偏转，则故障原因是_________；（2）灯泡不发光，电流表有示数，电压表无示数，则故障原因是_________；（3）灯泡发光，但无论怎样调节滑动变阻器的滑片，电流表和电压表的示数均不变，故障原因是_________．16．（3分）测定3.8V小灯泡的电功率，如图所示．（1）电路中还缺少_________．（2）电路中的错误是_________，电压表应测_________两端的电压．（3）在连接电路的过程中，开关应该是_________的．（4）实验前，变阻器的滑片应放在_________的位置上．（5）为了使小灯泡正常发光，应调节滑动变阻器，使电压表的示数为_________，滑片P应向_________（填“左”或“右”）滑动．（6）若估计小灯泡的电阻约为10Ω，标有“10Ω1A”和“10Ω0.3A”的滑动变阻器各一个、电流表（0～0.6A，0～3A）一个、电压表（0～3V，0～15V）一个、电源两个（3V～个，6V一个）、开关一个、导线若干，则实验中电源应选_________，因为小灯泡的额定电压为3.8V，电压表量程应选_________，电流表量程应选_________，因为电路中的最小电流为I===0.3A，故滑动变阻器应选_________．17．（3分）某同学做“测定小灯泡的功率”实验，选用规格相同的标有0.2A（正常发光电流）的小灯若干个．该同学先把甲灯接入电路，并正确连接电路，他实验步骤正确，当闭合电键S，观察到电压表示数为6V，电流表示数为0，然后他把甲灯取下，换上乙灯重新实验，观察到电压表示数为0，电流表示数为0.3A．上述实验过程中，无论怎样移动滑片P，灯始终不亮．则电源电压为_________V，滑动变阻器的最大阻值为_________Ω．他换用一个相同规格的丙灯接入电路，重新进行实验，当小灯正常发光时，电压表的示数如图所示，则小灯的额定功率为_________W．滑动变阻器接入电路的阻值为_________Ω．18．（3分）连接在电路中的滑动变阻器，能够起很多作用．（1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变_________；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是保持_________．（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行_________，从而可以发现电压的大小对小灯泡灯丝电阻有影响；图乙也是伏安法测小灯泡额定电功率的实验，在该实验中，滑动变阻器的作用是为了使小灯泡两端的电压达到_________，从而使小灯泡正常发光．（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是_________．19．（3分）小张在“测量小灯泡的额定功率”的实验中，所用小灯泡上标有“3.5V”字样．（1）请你在如图1中用笔画线连好最后一根导线．（2）请观察如图1，小张连好电路后，接下来应将_________才能保证实验时不损坏仪表．（3）若闭合开关时，发现电压表的指针快速转动到左边无刻度处，这是由于电压表_________．（4）检查连接无误后小张测出了下表三组数据，次数电压U/V电流I/A灯泡亮度1 3.00.36偏暗2 3.50.40正常3 4.50.42偏亮由表中数据可知，小灯泡的额定功率为_________．（5）若在实验中小灯泡的灯丝突然被烧断，则电压表的示数_________（选填“变大”、“变小”或“不变”）．（6）假如电源电压恒为6V，但伏特表0～15V档已坏，小张将现在的电路作了改动也能测出小灯泡的额定功率，请在如图2的虚线方框内画出改动后的电路图．20．（3分）按图示的电路图做“测量小电灯的功率”的实验．所用器材有：标有“3.8V”字样的待测小电灯、电压恒为6V的电源、标有“20Ω1A”的滑动变阻器、电流表（量程为0～0.6A、0～3A）、电压表（量程为0～3V、0～15V）、开关及导线若干．（1）某学生在实验时，把电流表与电压表的位置交换连接了，闭合开关后会造成_________．（填选项前的字母）A．电流表烧坏B．电压表烧坏C．小电灯烧坏D．小电灯不亮（2）另一学生按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是：_________．排除该故障换用新元件后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是：_________．（3）小明同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．电压表的示数U/V电流表的示数I/A小电灯的功率P/W2.00.202.50.223.00.253.80.304.50.32①通过上表数据，可算得小电灯的额定功率为_________W，还可得出关于灯丝电阻的结论是：_________；②当小电灯正常工作时，连入电路的滑动变阻器的阻值为_________Ω．③将两个这样的相同规格的小电灯串联后直接接在6V电源的两端，两灯消耗的总功率为_________ W．（4）若电压表的0～15V量程已损坏，只能使用0～3V量程，其它器材不变，如何测出小电灯的额定功率？①在虚线框中画出测量电路图；②若小电灯两端最大可加4.5V电压，为保证实验时你所设计的测量电路中各元件的安全，参照小明的实验数据，估算滑动变阻器接入电路的阻值范围应为_________Ω～_________Ω．21．（3分）如图是某同学在做电学实验时所连接电路的一部分．请分析：（1）该同学不可能在做什么实验？_________A．伏安法测小灯泡的电阻B．测小灯泡的电功率C．研究串、并联电路电流的特点（2）若要研究通过导体的电流与导体两端电压的关系，除了图示器材外还需要：电源（恒压）、开关、导线、_________，同时应将小灯泡换成定值电阻，理由是_________．22．（3分）用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．（1）用笔画线表示导线，选好电流表量程，将图乙电路连接完整；（2）连接电路时，开关应处于_________状态；（3）闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________（填序号）A．小灯泡短路B．小灯泡断路C．电流表接触不良D．电流表短路（4）排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________V．若要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________（选填“C”或“D”）端移动，使电压表的示数为_________V．根据该组同学实验得到的I﹣U图象（图丁所示）信息，小灯泡的额定功率为_________W．参考答案与试题解析一、选择题（共8小题，每小题3分，满分24分）1．（3分）（2007•株洲）如果利用如图所示的电路来测量一个大电阻R的电功率，那么x、y、z应分别代表（）A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表考点：电流表的使用；电压表的使用；滑动变阻器的使用；伏安法．分析：根据电流表与被测用电器串联，并且在电路中相当于导线；电压表与被测用电器并联，在电路中相当于开路；伏安法测功率的原理图进行分析．解答：解：伏安法测量电功率时，被测电阻与滑动变阻器串联，电流表测量与被测电阻串联，电压表与被测电阻并联，因此z为滑动变阻器；而y与电阻R串联，所以此表应是电流表；x并联在电阻R的两端，所以此表应是电压表．故选B．点评：此题主要是根据电流表、电压表以及滑动变阻器在电路中的连接情况来判断是什么电表，知道伏安法测电功率的原理图．2．（3分）在测定一个小灯泡额定电功率的实验中，若小灯泡额定电压为2.5V，允许通过的最大电流为0.4A．电源是4节干电池串联成的电池组．另配有0﹣0.6A、0﹣3A两量程的电流表一个，0﹣3V、0﹣15V两量程的电压表一个，最大阻值为20Ω的滑动变阻器等，则在这个实验中电流表、电压表的量程分别应选用的量程是〔〕A．电流表选0﹣0.6A，电压表选0﹣3V B．电流表选0﹣0.6A，电压表选0﹣15VC．电流表选0﹣3A，电压表选0﹣3V D．电流表选0﹣3A，电压表选0﹣15V考点：电流表的使用；电压表的使用．分析：此题考查电表的量程选择问题，所选的量程一定大于额定值并且可以正确读数，否则会损坏电表．解答：解：已知小灯泡允许通过的最大电流为0.4A，所以电流表可以选择量程为0﹣0.6A的，如果选择0﹣3A的会导致示数太小无法正确读数；小灯泡的额定电压为2.5V，所以可以选择量程为0﹣3V的、选择0﹣15V 会导致示数太小无法正确读数；故选A．点评：考查了电流表和电压表的使用方法，学生应熟练掌握．3．（3分）（2007•成都）小灯泡额定电压为6V，额定功率估计在7W～12W之间，小住按如图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、15V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5WC．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W考点：电功率的计算；电流表的读数方法；电压表的读数方法．专题：压轴题．分析：根据题干分析判断电压表和电流表选择的量程，正确读数，根据读数判断选项的正误．解答：可估算I额＞1A，电流表应选择3A档，解，根据题意，可判断电压表应选择15V档，根据I额=根据乙丙两图可读数：I=1.5A，U L=5V，此时P=U L I=7.5W，B正确，C、D错误；根据欧姆定律变式，可计算R L=3.3Ω，则P额==10.8W，A错误，故选B．点评：本题综合考查电压表电流表的读数和电功率公式的变形应用，解题时要认清额定功率和实际功率的区别．4．（3分）在“测量小灯泡功率”实验中，正确连接好电路后，闭合开关，发现电流表指针偏转，电压表指针几乎不动，故障的原因可能是（）A．灯泡的灯丝断了B．电流表接线短路C．电源接触不良D．灯座接线短路考点：电流表、电压表在判断电路故障中的应用．专题：电流和电路．分析：测灯泡电功率实验中，电流表测电路电流，电压表与灯泡并联，测灯泡两端电压；根据电路故障现象分析电路故障原因．解答：解：A、如果灯泡灯丝断了，则电路断路，电流表指针不发生偏转，故A错误；B、如果电流表接线短路，则电流表指针不发生偏转，故B错误；C、如果电源接触不良，则电压表与电流表指针都不发生偏转，故C错误；D、如果灯座接线短路，则电流表指针偏转，与灯泡并联的电压表指针不动，故D正确；故选D．点评：本题根据电压表与电流表指针偏转情况分析电路故障，应用电压表与电流表判断电路故障是常考问题，要掌握其判断方法．5．（3分）在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低考点：探究用电器的电功率实验；滑动变阻器的使用．专题：实验分析法．分析：电路连接正确，不是连接故障问题，而是器材的规格问题，从滑动变阻器规格、电源电压等方面考虑．解答：解：A、如果其它元件规格符合要求的情况下，滑动变阻器总阻值太大，当滑动变阻器阻值变小时，电压表示数能达到灯泡的额定电压值，不符合题意．B、电压表量程太大，只是指针偏转角度小，能使电压表达到灯泡的额定电压，不符合题意．C、灯泡灯丝断开，电路断路灯泡不发光，不符合题意．D、如果电源电压低于灯泡的额定电压，即使滑动变阻器连入电路的阻值为0时，电压表示数也不会达到灯泡额定电压，符合题意．故选D．点评：对于出现的电路故障问题，首先从电压表、电流表、滑动变阻器的连接上考虑，如果不是连接问题，可能是元件规格问题．要考虑电压表量程、电流表量程、滑动变阻器规格、电源电压等．6．（3分）（2004•青岛）如图甲所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图乙所示，则下列说法不正确的是（）A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B．小灯泡的额定功率为0.72W，此时的电阻为8ΩC．如果将滑片P向a端滑动，则电压表的示数将变大D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率考点：伏安法测电阻的探究实验；滑动变阻器的使用；探究用电器的电功率实验．专题：计算题；实验题；压轴题．分析：根据“伏安法”测电阻的实验中注意的事项分析．主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化．解答：解：A、说法正确，连接电路时，开关应断开，是为了防止短路．将变阻器连入电路时，滑片应放到使电路中电流最小的位置，即为阻值最大位置，也是为了保护电路．A不符合题意；B、由图可知，电流表的量程0～0.6A，分度值0.02A，故电流为0.3A，电压表量程为0～3V，分度值为0.1V，故灯泡电压为2.4V；根据功率公式可知，P=UI=2.4V×0.3A=0.72W；R===8Ω．B正确，B不符合题意；C、滑动变阻器aP连入电路，如果将滑片P向a端滑动，连入电路的电阻变小，灯泡L的电阻不变，根据U=IR可知，灯泡两端的电压变大，电压表的示数将变大，C正确，C不符合题意；D、如果将滑片P向b端滑动，连入电路的电阻变大，电路中的电流变小，根据公式P=I2R可知，P将减小，D错误，D符合题意．故选D．点评：本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算．7．（3分）（2012•哈尔滨）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮考点：探究用电器的电功率实验．专题：应用题；压轴题．分析：（1）闭合开关前，滑动变阻器应滑到电阻最大位置；（2）闭合开关后，小灯泡不发光的原因有：小灯泡灯丝断路、小灯泡被短路、小灯泡接触不良、电源电压太小、滑动变阻器连入电路的电阻太大等原因；（3）当电压表的示数为额定电压时，根据电流表的示数和公式P=UI即可求出小灯泡的额定功率；（4）小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮．解答：解：A、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故A正确；B、闭合开关后，小灯泡不发光的原因有很多，并不一定是小灯泡灯丝断了，故B错误；C、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，正确；D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．故选B点评：此题考查的知识点比较多，有电路连接时的注意事项、电路故障的分析、额定功率的计算和小灯泡亮度的比较等问题，学生在做此题时，要对每一个选项进行认真仔细的分析后，才能得出正确的答案．8．（3分）（2012•三明）在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5V，秀秀同学通过正确实验得到的数据如下表．分析数据得到的下列结论，正确的是（）电压U/V 1.52 2.53电流I/A0.250.290.320.35A．灯丝的电阻随电压增大而减小B．小灯泡的额定功率为0.8WC．小灯泡的额定功率为四次功率的平均值D．通过小灯泡的电流与它两端的电压成正比考点：探究用电器的电功率实验．专题：应用题；信息给予题．分析：（1）根据表中数据，找出电压与对应的电流，求出R=，从而得出电阻随电压变化的关系，并判断通过灯泡的电流与它两端的电压是否成正比；（2）灯泡在额定电压下的功率为额定功率，由表中数据找出灯泡额定电压对应的电流，然后由公式P=UI 求出灯泡的额定功率；解答：解：A、由表中数据可知，随电压U的增大，R=逐渐变大，即灯丝电阻随电压增大而增大，故A错误；B、由表中数据知，灯泡额定电压U=2.5V对应的电流I=0.32A，灯泡的额定功率P=UI=2.5V×0.32A=0.8W，故B正确；C、灯泡在额定电压下的功率为额定功率，不能把四次功率的平均值作为灯泡的额定功率，故C错误；D、由A知灯丝电阻R随电压U的增大而增大，不是定值，由I=知：通过小灯泡的电流与它两端的电压不成正比，故D错误；故选B．点评：本题考查了实验数据的分析，求灯泡的额定功率、判断灯泡电压与电流间的关系，应知道灯泡额定功率是灯泡在额定电压下的功率，不能把灯泡在不同电压下的实际功率的平均值作为额定功率．非选择题：9．（3分）在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．考点：电功率的测量．专题：电能和电功率．分析：根据功率公式：P=UI，要测量灯泡的额定功率，需使灯泡两端的电压等于额定电压，测出此时的电流，然后根据公式P=UI计算出功率即额定功率．解答：解：在测定小灯泡功率的实验中，根据电功率的公式P=UI，测出小灯泡两端的电压和小灯泡中的电流，就可以计算出小灯泡的电功率，在额定电压下测出的电功率就是额定功率．故答案为：P=UI；电压；电流；额定电压．点评：此题考查了测量小灯泡电功率的测量原理：P=UI，同时考查了对额定功率的理解，必须牢固掌握．10．（3分）如图所示是测量小灯泡额定功率的实验原理图，图中甲表为电压表，乙表为电流表，小灯泡的额定电压是3.8V，电源电压是6V，闭合开关前应把滑动变阻器的滑片移到b端，闭合开关后调节滑动变阻器的滑片到电压表的示数是 3.8V，从图中读取电流表的示数是0.5A，小灯泡的额定功率是 1.9w．考点：电功率的测量．专题：测量型实验综合题．分析：（1）掌握电功率的测量原理，根据P=UI，要测量灯泡的电功率，需用电压表测出电压，电流表测出灯泡的电流，根据公式计算出电功率；（2）电压表与灯泡并联，电流表与灯泡串联，闭合开关前，要将变阻器的滑片移至最大阻值处；（3）要测量额定功率，需使灯泡两端的电压等于额定电压，读出电流值，根据P=UI计算出额定功率，读数时，注意量程和分度值．解答：解：由图知，甲与灯泡并联，是电压表，乙与灯泡串联，是电流表；在闭合开关前，应将滑片移至最b端使其阻值最大；。

人教版九年级物理全一册《第十八章电功率》单元测试卷(附答案)

人教版九年级物理全一册《第十八章电功率》单元测试卷(附答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题(每题3分，共30分)1.自然现象中蕴含着丰富的物理知识。

下列现象中属于液化的是()2.暑假里，小明从电冰箱的冷冻室内拿出一根棒冰，发现包装纸上有一层“霜”；撕开包装纸后，棒冰冒出“白气”。

关于这些现象，下列说法中正确的是()A．“霜”是水蒸气凝华形成的B．“霜”的形成需要吸热C．“白气”是棒冰升华形成的D．“白气”的形成需要吸热3. 如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是()A．固态酒精是非晶体B．在－117 ℃时，酒精一定处于液态C．酒精温度计可以用来测量沸水的温度D．酒精在沸腾过程中吸热但温度不变4.《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上(如图所示)。

给墙壁烤火能加快湿纸变干的主要原因是()A．升高了湿纸的温度B．增大了湿纸的表面积C．改变了湿纸中的液体种类D．加快了湿纸表面的空气流动5.已知氧气、氮气和氨气的沸点分别为－183 ℃、－196 ℃和－33.4 ℃，将三种气体在常温下混合后逐渐降温至－195 ℃，在降温的过程中，它们是否液化及液化的先后次序是() A．都要液化，氨、氧、氮B．都要液化，氮、氧、氨C．氧不液化，氨、氮D．氮不液化，氨、氧6. 我国劳动人民常在生产生活中运用科学知识解决实际问题，下列科学知识解释错误的是()A．冬天口中呼出的“白气”实际上是小水珠，不是水蒸气B．舞台上的云雾是干冰升华成的二氧化碳气体C．北方冬天在菜窖里放几桶水，利用了水凝固放热D．新疆坎儿井利用地下水管引水，减少了水在输送过程中的蒸发7. 小明通过正确操作用体温计测量了自己的体温，如图所示。

以下说法正确的是()A．小明的体温正常B．体温计的分度值是0.1 ℃C．第二天，小明可用该体温计直接测量体温D．若要给该体温计消毒，可把它放在标准大气压下的沸水中8. 在试管中放少量碘，塞紧盖子放入热水中。

人教版物理《第18章电功率》单元检测试卷及答案(共五套)

《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。

人教版九年级物理全一册《第十八章电功率》单元测试卷(带答案)

人教版九年级物理全一册《第十八章电功率》单元测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的用电器中，利用电流的热效应工作的是（）A．手机B．电水壶C．平板电视D．笔记本电脑2．如图是小红家安装的电能表示意图，下列说法中正确的是（）A．电能表是用来测电功率的仪表B．此时电能表的读数为28187kW·hC．该电能表应接在220V的电路中使用D．该电能表允许通过的最大电流为10A 3．灯泡L1和L2串联接在某电源上，闭合开关后发现L1比L2亮；再将这两个灯泡并联接在原来的电源上，关于并联时的相关判断，下列判断正确的是（）A．L1的电压比L2的电压大B．L1的电流比L2的电流大C．L1的实际功率比L2的实际功率大D．并联的总功率比串联的总功率大4．如图甲为穿戴式体温计的简化电路图，电源电压恒定，R0为定值电阻，R为热敏电阻，其阻值随温度的变化如图乙所示，闭合开关S，当温度升高时，则电路中（）A．电流表示数变小，电压表示数变小B．电流表示数变大，电压表示数变大C．电压表示数与电流表示数的比值变小D．电路中的总功率变小5．如图所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω。

闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从12V变化到20V，电压表V2的示数从18V 变化到36V，则下列说法中正确的是（）A．电源电压为48V B．电阻R1的阻值为12ΩC．灯L的阻值始终是10ΩD．电路最小功率为21.6W6．如图是灯泡L的I−U图像。

结合图像分析，下列选项正确的是（）A．通过灯泡L的电流与其两端的电压成正比B．当通过灯泡L的电流为0.3A时，其实际功率为0.72WC．两个完全相同的灯泡L串联在2.4V电源两端，电路总功率为0.24WD．灯泡L和18Ω的电阻并联在3.6V的电源两端，电路的总电阻为60Ω7．如图甲是一款电加热眼罩，对缓解眼疲劳有一定的效果。

人教版九年级物理第十八章《电功率》单元测试题及答案(含两套题)

人教版九年级物理第十八章《电功率》单元测试题及答案题号一二三四总分得分（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1.下列家用电器，利用电流的热效应工作的是（）A.洗衣机B.电视机C.电冰箱D.电饭煲2.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.通过导线的电流小于通过电炉丝的电流D.导线的电阻远小于电炉丝的电阻3.电能表可以直接测量（）A.电流通过用电器所做的功B.电路两端的电压C.电路中的电流D.用电器消耗的电功率4.家用空调正常工作时的电功率最接近（）A.1000WB.100WC.10WD.1W5.小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较大，其实际功率较小D.由于灯泡L2的电阻较小，其实际功率较小6.如图5所示电路，电源电压为12V且保持不变。

闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。

则下列结果正确的是（）A.电路中的最小电流为1.5AB.滑片P在中点时，9s内滑动变阻器R消耗的电能为60JC.R先后两次消耗的电功率之比为8﹕9D.R1先后两次消耗的电功率之比为4﹕37.如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是（）A.闭合开关S1、S2，通过三根电阻丝的电流相同B.先闭合开关S1，再闭合开关S2，电流表示数保持不变C.先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D.闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高8.如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（）A.4：3B.3：4C.3：2D.2：39.如图9所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

人教版九年级物理全一册《第十八章电功率》单元测试题-附答案

人教版九年级物理全一册《第十八章电功率》单元测试题-附答案知识点梳理电流的热效应：电流通过导体，导体会发热探究影响电热的因素焦耳定律内容：电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比，跟通电时间成正比公式______测量小原理:—灯泡的电功率电功率生活用电电能和电功电功常用单位:千瓦时,符号是kW・h计量工具：电能表C电流所做的功:W=UIt物理意义:表示电流做功的快慢电功率定义：电功与时间之比公式:地普一额定功率:用电器额定电压下工作的电功率一、选择题Wr 练习题2. 灯泡屋“220V 40W ”和L? "UOV 40W",若都在各自的额定电压下使说法正确的是（）A. L ］比L2亮B.屋比L2暗C. 一样亮D.无法确定3. 如图所示，电源电压恒定不变，当S 闭合,滑动变阻器的滑片向右移动过程中，下列说法正确的是（）A.灯泡变亮，电压表读数变大B.灯泡变暗，电压表读数变小C.电路总功率变大，电压表读数变小D.灯泡功率变小，电压表读数变大4.李芳家的电能表表盘如图，关于其技术参数的说法错误的是（）kWhDDS425型单相电子式电能表•脉冲220V 10(40)A 50Hz 3000r/ (kW h)A.适用的电路电压为220VB.该电表应该在50Hz 的电路中工作0 7 3 2 5 0C.电路已消耗的电能是73256kW・hD.转盘每转3000圈，电路中消耗的电能为IkW-h5.如图所示是额定电压为6V 的灯泡L 的I-U 关系图像。

结合图像分析，下列说法正确的是（）0.50.40.30.20.10 1.2 2.4 3.6 4.8 6.0 tT/VA. 通过灯泡L 的电流与其两端的电压成正比B. 当通过灯泡L 的电流为0. 3A 时，其额定功率为0. 72WC. 将这样两个完全相同的灯泡L 串联在2. 4V 的电源两端，电路的总功率为0.24WD. 将灯泡L 和18 Q 的定值电阻并联在3. 6V 的电源两端，电路的总电阻为6Q6.如图甲所示为一个超声波加湿器，图乙是其内部湿度监测装置的简化电路图。

人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案)

人教版九年级物理全一册《第十八章电功率》单元检测卷(附参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列物理学家中，用其名字命名为功率单位的是（）A．焦耳B．牛顿C．帕斯卡D．瓦特2．某电视机的铭牌上标有“220V；110W”，下列对铭牌解释错误的是（）A．额定功率为110W B．实际功率为110WC．额定电压为220V D．额定电流为0.5A3．如图，由同种材料制成的甲、乙两导体，并联在同一电路中，闭合开关后，以下判断正确的是（）A．甲乙两导体电阻的大小关系是R甲<R乙B．通过甲、乙电流的大小关系是I甲=I乙C．甲、乙两端电压的大小关系是U甲>U乙D．在相同时间内，电流通过甲、乙两导体所产生的热量Q甲<Q乙4．如图所示的电路，电源电压保持不变，甲、乙均为滑动变阻器。

开关S闭合后，甲、乙接入电路的电阻分别为R甲、R乙，此时电路的总功率为P0。

若将甲接入电路的阻值增大10Ω，乙接入电路的阻值减小10Ω，电路的总功率仍为P0；若将甲接入电路的阻值增大6Ω，乙接入电路的阻值减小6Ω，此时，甲的电功率为P甲，乙的电功率为P乙，则（）A．R甲>R乙,P甲>P乙B．R甲<R乙,P甲>P乙C．R甲>R乙,P甲<P乙D．R甲<R乙,P甲<P乙5．如图所示，是小海设计的汽车油箱内油量不足时触发报警的电路，电源两端电压保持不变，R1、R2中的一个是定值电阻，另一个是压敏电阻。

压敏电阻装在油箱内底部，其阻值随油箱中油量的减少而增大，当电压表示数大于U时，就会触发报警。

电压表示数为U时，油箱中的油量为警戒油量。

下列说法错误的是（）A．R1为压敏电阻B．随着油箱的油量减少，通过定值电阻的电流变大C．随着油箱的油量减少，电路消耗的功率变小D．随着油箱的油量减少，电压表的示数将变大6．如图所示是科技小组设计的监测河水流速变化的装置原理图，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持不变。

人教版九年级全册物理第十八章电功率单元测试(含解析)

第十八章电功率单元测试一．选择题1．下列用电器通电1h，最有可能消耗1kW•h电能的是（）A．计算器B．台式计算机C．冰箱D．家用空调2．下列有关电能的说法错误的是（）A．电风扇使电能转化为机械能B．1J比1kW•h大得多C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能3．用电热水壶烧水，若不考虑能量损失。

当它两端电压为U时，用16min可烧开一壶水，若它两端电压为0.8U时，烧开同样一壶水所用的时间为（）A．10min B．25min C．30min D．40min4．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示，若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为（）A．3.2W B．3.6W C．4W D．5W5．如图所示的电路中，电源电压保持不变，定值电阻R0＝4Ω，R为滑动变阻器。

滑片P位于滑动变阻器的中点时，R0的电功率为16W，当滑片从中点向b端移动距离L后，R0的电功率为9W；滑片从中点向a端移动距离L后，R0的电功率为（）A．36W B．25W C．23W D．18W6．将两只电压表按图所示电路连接。

“探究电功率与电压的关系”，下列说法错误的是（）A．小灯泡的实际电功率可以通过灯泡的亮度来判断B．选用的两只小灯泡规格必须相同C．将小灯泡串联是为了控制通过灯泡的电流相同D．将其中一只电压表移接到电源两端也可以完成实验7．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．电压表的示数B．变阻器滑片的位置C．灯泡的发光情况D．电流表的示数8．在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A．变阻器总阻值太大B．电压表量程太大C．灯泡灯丝断开D．电源电压太低9．甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（）A．4：1B．1：4C．2：1D．1：210．如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝2Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（）A．R1上的蜡熔化得快B．R2上的蜡熔化得快C．R1、R2上的蜡熔化得一样快D．无法比较二．填空题11．国家电网输送电能时采用1000千伏特高压交流输电线路输送，可以减少输电线上的电能损耗，这是因为。

人教版初三物理9年级全一册第18章(电功率)单元测试1(有答案)

人教版九年级全册第十八章《电功率》单元测试时间：60分钟满分：70分一、选择题（每题2分，共20分）1.下列单位不是电能单位的是( )A. 度B. 焦耳C. 欧姆D. 千瓦时2.有A，B两盏电灯，当串联起来接在电源上时，A灯比B灯亮，若把A，B并联起来使用，接在原来的电源上，那么( )A. A灯较亮，A的电阻大B. B灯较亮，B的电阻小C. A灯较亮，A的电阻小D. B灯较亮，B的电阻大3.电炉通电一段时间后，电炉炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（）A.通过导线的电流大于通过电炉丝的电流B.导线的电阻远大于电炉丝的电阻C.导线的电阻远小于电炉丝的电狙D.通过导线的电流小于通过电炉丝的电流4.灯泡L标有6V 12W字样，关于这个字样的含义，下列说法正确的是（）A.灯泡L正常工作时的电压应为12VB.灯泡L正常工作时，消耗的电功率为12WC.灯泡L两端电压低于6V时，灯泡就将烧坏D.灯泡L两端电压为6V时，消耗的电功率最大5.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是( ）A．乙消耗的电功率为3．6 W B．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流 D．甲的电阻值小于乙的电阻值6.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( )A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮7.将一只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯L1较暗，灯L2较亮，则（）A．灯L1的电阻比灯L2的电阻大B．灯L1的额定功率比灯L2的额定功率小C．电路中，灯L1两端电压比灯L2两端电压小D．通过灯L1的电流比通过灯L2的电流大8.将一只标有“12V 6W”的灯泡与一个电阻串联后接到电压为12V的电源上，电阻消耗的功率为1W （灯丝电阻视作不变），则此时（）A．灯泡与电阻消耗的总功率为6WB．灯泡与电阻消耗的总功率为5WC．灯泡消耗的功率大于5WD．灯泡消耗的功率小于5W9.灯泡L1上标有“6V 6W”字样，灯泡L2上的标记已看不清楚，已知灯泡L2正常发光时的阻值为12 。

人教版初中物理《电功率》单元测试题

人教版初中物理《电功率》单元测试题第十八章《电功率》单元测试题学号。

班级。

姓名：一、选择题（每小题3分，共30分）1.下面几个用电器中利用电流热效应工作的是（）。

A。

电冰箱 B。

洗衣机 C。

电视机 D。

电饭锅2.下列单位中，哪个不是电功单位：（）。

A。

焦耳 B。

伏·安·秒 C。

伏·安 D。

千瓦·时3.下列关于电功、电功率的说法中正确的是（）。

A。

通过用电器的电流做功越多，则用电器功率就越大。

B。

用电器消耗的电功率越小，则电流做的功就越少。

C。

千瓦和千瓦时都是电功率的单位。

D。

对某一用电器而言，消耗的实际功率是由实际电压决定的。

4.灯L1标有“8V16W”的字样，灯L2标有“12V36W”的字样，两灯串联后，接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是（）。

A。

8V B。

12V C。

16V D。

20V5.XXX利用电能表测某家用电器的电功率。

当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3kWh，这个用电器可能是（）。

A。

空调器 B。

电脑 C。

电视机 D。

收音机6.如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0.4A变为0.6A，那么定值电阻R的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）（）A。

12W B。

4W C。

8W D。

2W7.标有“6V3W”的甲灯和“12V12W”的乙灯，并联接在6V 的电源上（假设灯丝的电阻不变），下列说法正确的是（）。

A。

甲、乙两灯消耗的电能之比是1∶4.B。

甲、乙两灯的电阻之比是1∶2.C。

通过甲、乙两灯的电流之比是1∶2.D。

甲、乙两灯的实际电功率之比是1∶1.8.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法正确的是（）。

A。

甲的电阻值小于乙的电阻值。

B。

通过甲、乙两个电阻的电流之比是2:1.C。

人教版九年级全册《第十八章电功率》物理单元测试卷和答案详解

人教版九年级全册《第十八章电功率》单元测试卷（1）一、选择题1．下列单个用电器正常工作时，相同时间内耗电量最小的是（）A．电饭煲B．电暖器C．小台灯D．电热水器2．一个标有“220V1100W”的电热器，当通过它的电流为4A时，它的实际功率为（）A．5W B．704W C．1200W D．1100W3．如图所示的电路中，电源电压保持不变，L为阻值不变的灯泡。

开关S闭合后，滑动变阻器R的滑片P向左滑动时，下列判断正确的是（）A．灯泡L变暗B．电压表示数变大C．电路的总功率变小D．电压表示数与电流表示数的比值变小4．如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（）A．I1：I2＝2：1B．U1：U2＝1：1C．P1：P2＝2：1D．W1：W2＝1：2 5．将“220V60W”的灯泡L1和“220V40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（）A．灯泡L1比灯泡L2亮B．灯泡L2比灯泡L1亮C．两灯泡的总功率大于40WD．两灯泡的实际功率都变为其额定功率的一半6．如图所示为导体甲的电流随电压变化的图象，定值电阻乙的阻值为5Ω。

下列说法错误的是（）A．甲与乙串联在电源电压为2V的电路中，电路中的电流是0.20AB．甲与乙串联在电源电压为1V的电路中，甲的功率是0.2WC．甲与乙并联在电源电压为2V的电路中，干路中的电流是0.65AD．甲与乙并联在电源电压为1V的电路中，电路的功率是0.4W7．如图所示电路，电源电压保持不变，滑动变阻器R标有“20Ω1A”，定值电阻R0的阻值为10Ω，小灯泡L标有“6V3.6W”（电阻不随温度而变化），电流表的量程为0～3A。

当S闭合，S1、S2断开，滑片P移到R的中点时，小灯泡恰好正常发光。

人教版九年级物理全一册《第十八章电功率》章节检测卷-附答案

人教版九年级物理全一册《第十八章电功率》章节检测卷-附答案一、选择题。

1、小明家中的电能表如图3所示，下列说法中不正确的是（）A．每消耗1kW·h电能，电能表的转盘转了2500转B．电能表的额定电压为220V，允许通过的最大电流为10AC．小明家中“220V 7A”的电烤炉和“220V 5A”的电热壶可以同时正常工作D．电能表读数的单位是kW·h2、电能表是用来测量（）A．用电时间B．用电器在1s内电流做功多少C．用电器消耗电能多少D．通过用电器电流大小3、如图所示的电路，灯L标有“6V 3.6W”字样，电源电压保持不变。

当闭合开关S，滑动变阻器R的滑片P移到最右端时，灯L正常发光；滑片P移到最左端时，电压表示数为3.6V。

假设灯丝电阻不受温度影响，下列四个结论正确的是（）①灯L正常发光时的电阻为12Ω②电源电压为6V③滑动变阻器的最大阻值为20Ω④电路消耗的总功率的变化范围为1.44～3.6WA．①②B．②④C．②③D．③④4、如图所示，电源电压为6 V，闭合开关，调节滑动变阻器，当小灯泡正常发光时，电压表的示数为2V。

电流表的示数为0.5A，则小灯泡的额定功率是（）A.8WB.4WC.3WD.2W5、小明在测量小灯泡电功率的实验中，电路如图所示，开关闭合后（）A．灯不亮，电流表烧坏B．灯不亮，电压表有示数C．灯不亮，电流表有示数D．灯亮，电流表、电压表都有示数6、如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表示数变大C．电流表A1示数变小D．电路消耗的总功率变大7、一台电动机，额定电压为100 V，电阻为1 Ω.正常工作时，通过的电流为5 A，则电动机因发热损失的功率为()A．500 W B．25 W C．1 000 W D．475 W8、通过电阻R的电流为I时，在t时间内产生的热量为Q，若电阻为2R，电流为I2，则在时间t内产生的热量为()A．4Q B．2Q C.Q2 D.Q49、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是()A.手移动变阻器的滑片，眼观电流表B.手移动变阻器的滑片，眼观电压表C.手移动变阻器的滑片，眼看小灯泡是否发光D.手按开关，眼观电流表10、如图所示，两个透明容器中密闭着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，三段电阻丝的电阻关系是：123==。
