硅在铸铁中的作用

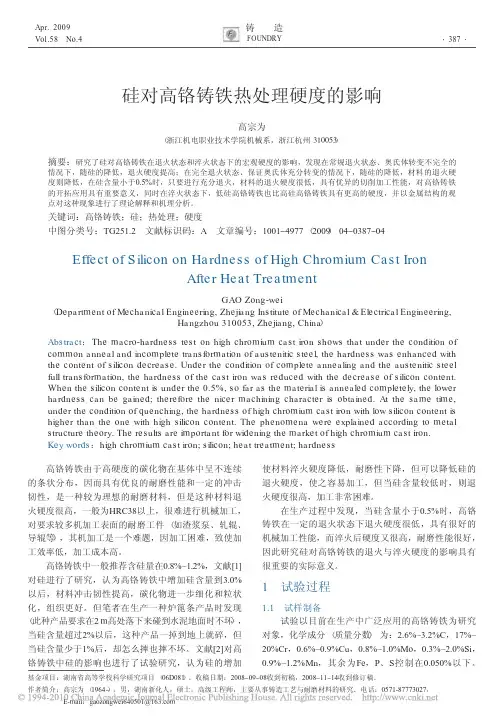

硅对高铬铸铁热处理硬度的影响_高宗为
Effe ct of S ilicon on Ha rdne s s of High Chromium Ca s t Iron
Afte r He a t Tre a tme nt
特殊热处理就是将试样在680 ℃左右进行长时间保 温，使试样有充足的珠光体转变时间，使之充分转变为 珠光体或铁素体，其退火硬度随硅的变化如图5所示。
与常规退火相比，硬度显著降低，其硅含量越低，
铸造
高宗为表4 淬火硬度分布表
Table 4 Hardness distribution under quenching process
高铬铸铁中一般推荐含硅量在0.8%~1.2%，文献[1] 很重要的实际意义。
对硅进行了研究，认为高铬铸铁中增加硅含量到3.0% 以后，材料冲击韧性提高，碳化物进一步细化和粒状
1 试验过程
化，组织更好。但笔者在生产一种炉篦条产品时发现 1.1 试样制备
（此种产品要求在2 m高处落下来碰到水泥地面时不坏），
试验以目前在生产中广泛应用的高铬铸铁为研究
当硅含量超过2%以后，这种产品一掉到地上就碎，但 对象，化学成分 （质量分数） 为：2.6%~3.2%C，17%~
当硅含量少于1%后，却怎么摔也摔不坏。文献[2]对高 20%Cr，0.6%~0.9%Cu，0.8%~1.0%Mo，0.3%~2.0%Si，
铬铸铁中硅的影响也进行了试验研究，认为硅的增加 0.9%~1.2%Mn，其余为Fe，P、S控制在0.050%以下。
Abs tra ct：The ma cro-ha rdne s s te s t on high chromium ca s t iron s hows tha t unde r the condition of common a nne a l a nd incomple te tra ns forma tion of a us te nitic s te e l, the ha rdne s s wa s e nha nce d with the conte nt of s ilicon de cre a s e . Unde r the condition of comple te a nne a ling a nd the a us te nitic s te e l full tra ns forma tion, the ha rdne s s of the ca s t iron wa s re duce d with the de cre a s e of s ilicon conte nt. Whe n the s ilicon conte nt is unde r the 0.5%, s o fa r a s the ma te ria l is a nne a le d comple te ly, the lowe r ha rdne s s ca n be ga ine d; the re fore the nice r ma chining cha ra cte r is obta ine d. At the s a me time , unde r the condition of que nching, the ha rdne s s of high chromium ca s t iron with low s ilicon conte nt is highe r tha n the one with high s ilicon conte nt. The phe nome na we re e xpla ine d a ccording to me ta l s tructure the ory. The re s ults a re importa nt for wide ning the ma rke t of high chromium ca s t iron. Ke y words ：high chromium ca s t iron; s ilicon; he a t tre a tme nt; ha rdne s s
球墨铸铁中所含的化学成分及其含量对性能的影响
球墨铸铁中所含的化学成分及其含量对性能的影响球墨铸铁化学成分主要包括碳、硅、锰、硫、磷五种元素。
对于一些对组织及性能有特殊要求的铸件，还包括少量的合金元素。
为保证石墨球化，球墨铸铁中还须含有微量的残留球化元素。
以下就球墨铸铁中所含的化学成分及其含量对性能的影响做详细的阐述：1、碳的作用和影响：碳是球墨铸铁的基本元素，碳高有助于石墨化。
由于石墨呈球状后石墨对机械性能的影响已减小到最低程度，球墨铸铁的含碳量一般较高，在3.5～3.9%之间，碳当量在4.1～4.7%之间。
铸件壁薄、球化元素残留量大或孕育不充分时取上限；反之，取下限。
将碳当量选择在共晶点附近不仅可以改善铁液的流动性，对于球墨铸铁而言，碳当量的提高还会由于提高了铸铁凝固时的石墨化膨胀提高铁液的自补缩能力。
但是，碳含量过高，会引起石墨漂浮。
2、硅的作用和影响在球墨铸铁中，硅是第二个有重要影响的元素，它不仅可以有效地减小白口倾向，增加铁素体量，而且具有细化共晶团，提高石墨球圆整度的作用。
但是，硅提高铸铁的韧脆性转变温度，降低冲击韧性，因此硅含量不宜过高，尤其是当铸铁中锰和磷含量较高时，更需要严格控制硅的含量。
3、硫的作用和影响硫是一种反球化元素，它与镁、稀土等球化元素有很强的亲合力，硫的存在会大量消耗铁液中的球化元素，形成镁和稀土的硫化物，引起夹渣、气孔等铸造缺陷。
球墨铸铁中硫的含量一般要求小于0.06%。
4、磷的作用和影响磷是一种有害元素。
它在铸铁中溶解度极低，当其含量小于0.05%时，固溶于基体中，对力学性能几乎没有影响。
当含量大于0.05%时，磷极易偏析于共晶团边界，形成二元、三元或复合磷共晶，降低铸铁的韧性。
磷提高铸铁的韧脆性转变温度，当含磷量增加时，韧脆性转变温度就会提高。
5、锰的作用和影响球墨铸铁中锰的作用就主要表现在增加珠光体的稳定性，帮助形成炭化锰、炭化铁。
这些碳化物偏析于晶界，对球墨铸铁的韧性影响很大。
锰也会提高铁素体球墨铸铁的韧脆性转变温度，锰含量每增加0.1%，脆性转变温度提高10～12℃。
硅Si元素对钢的性能的影响

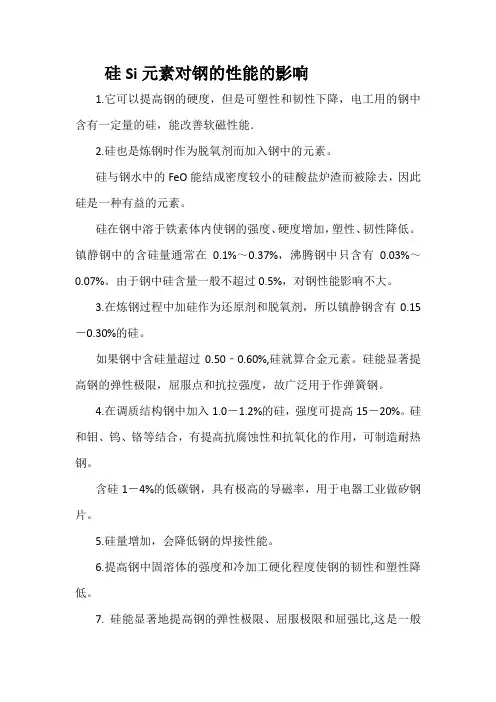

硅Si元素对钢的性能的影响
1.它可以提高钢的硬度，但是可塑性和韧性下降，电工用的钢中含有一定量的硅，能改善软磁性能．
2.硅也是炼钢时作为脱氧剂而加入钢中的元素。
硅与钢水中的FeO能结成密度较小的硅酸盐炉渣而被除去，因此硅是一种有益的元素。
硅在钢中溶于铁素体内使钢的强度、硬度增加，塑性、韧性降低。
镇静钢中的含硅量通常在0.1%～0.37%，沸腾钢中只含有0.03%～0.07%。
由于钢中硅含量一般不超过0.5%，对钢性能影响不大。
3.在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超过0.50‐0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
4.在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
5.硅量增加，会降低钢的焊接性能。
6.提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑性降低。
7. 硅能显著地提高钢的弹性极限、屈服极限和屈强比,这是一般
弹簧钢。
8.耐腐蚀性。
硅的质量分数为15％一20％的高硅铸铁，是很好的耐酸材料。
含有硅的钢在氧化气氛中加热时，表面也将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。
铸铁五大元素的标准
铸铁五大元素的标准
铸铁的五大元素是指碳、硅、锰、硫、磷。
这些元素在铸铁中起到不同的作用和影响铸铁的性能。
1. 碳：是铸铁中最重要的元素之一，对铸铁的硬度、强度和韧性起着至关重要的作用。
铸铁中碳含量在2%以下，碳含量越高，铸铁的硬度和脆性越大，但韧性降低。
2. 硅：硅含量对铸铁的组织和性能有着重要影响。
适当的硅含量能够提高铸铁的流动性和润湿性，有利于铸件的充型和表面质量。
同时，硅还能够提高铸铁的耐磨性和抗腐蚀性。
3. 锰：锰能够提高铸铁的硬度和韧性，同时还能够改善铸铁的晶界和组织结构，提高铸铁的强度和冲击韧性。
4. 硫：硫是铸铁中的杂质元素，其含量对铸铁性能影响较大。
过高的硫含量会导致铸铁脆性增加，降低铸件的强度和韧性。
5. 磷：磷含量对铸铁的机械性能影响较大。
磷能够提高铸铁的腐蚀性能和抗疲劳性能，但过高的磷含量会导致铸铁的脆性增加。
以上是五大元素在铸铁中的主要作用和影响，不同的铸铁材料和应用领域对这些元素的要求和限制也会有所不同。

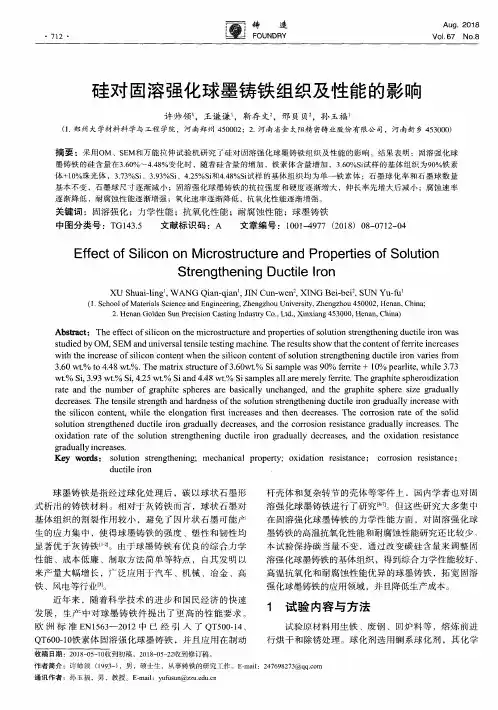

硅对固溶强化球墨铸铁组织及性能的影响
球 墨铸铁 是 指经过 球 化处 理后 ，碳 以球 状 石 墨形 式析 出 的铸铁 材 料 。相对 于灰 铸铁 而 言 ，球 状石 墨 对 基体 组 织 的割裂 作用 较小 ，避 免 了 因片状石 墨 可能 产
杆壳 体和 复 杂转节 的壳体等 零 件上 ，国内学 者也 对 固 溶强 化球 墨铸 铁进 行 了研究 Ｍ 。但 这些 研 究大 多集 中 在 固溶强 化球 墨铸 铁 的力学 性 能方 面 ，对 固溶 强 化球
Ａｂｓｔｒａｃｔ： Ｔｈｅ ｅｆ．ｆｅｃｔ ｏｆ ｓｉｌｉｃｏｎ ｏｎ ｔｈｅ ｍ ｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｓｏｌｕｔｉｏｎ ｓｔｒｅｎｇｔｈｅｎｉｎｇ ｄｕｃｔｉｌｅ ｉｒｏｎ ｗａｓ ｓｔｕｄｉｅｄ ｂｙ ＯＭ ．ＳＥＭ ａｎｄ ｕｎｉｖｅｒｓａｌ ｔｅｎｓｉｌｅ ｔｅｓｔｉｎｇ ｍａｃｈｉｎｅ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｃｏｎｔｅｎｔ ｏｆｆｅｒｒｉｔｅ ｉｎｃｒｅａｓｅｓ ｗｉｔｈ ｔｈｅ ｉｎｃｒｅａｓｅ ｏｆ ｓｉｌｉｃｏｎ ｃｏｎｔｅｎｔ ｗｈｅｎ ｔｈｅ ｓｉｌｉｃｏｎ ｃｏｎｔｅｎｔ ｏｆ ｓｏｌｕｔｉｏｎ ｓｔｒｅｎｇ ｔｈｅｎｉｎｇ ｄｕｃｔｉｌｅ ｉｒｏｎ ｖａｒｉｅｓ ｆｒｏｍ ３．６０州 ．％ ｔｏ ４．４８ ｗｔ．％ ．Ｔｈｅ ｍａｔｒｉｘ ｓｔｒｕｃｔｕｒｅ ｏｆ３．６０ｗｔ．％ Ｓｉ ｓａｍｐｌｅ ｗａｓ ９０％ ｆｅｒｒｉｔｅ＋ １０％ ｐｅａｒｌｉｔｅ．ｗｈｉｌｅ ３．７３ ｗｔ．％ Ｓｉ，３．９３ ｗｔ．％ Ｓｉ，４．２５、ｖｔ．％ Ｓｉ ａｎｄ ４．４８、Ｖｔ．％ Ｓｉ ｓａｍｐｌｅｓ ａｌ１ ａｒｅ ｍｅｒｅｌｙ ｆｅｒｒｉｔｅ．Ｔｈｅ ｇｒａｐｈｉｔｅ ｓｐｈｅｒｏｉｄｉｚａｔｉｏｎ ｒａｔｅ ａｎｄ ｔｈｅ ｎｕｍ ｂｅｒ ｏｆ ｇｒａｐｈｉｔｅ ｓｐｈｅｒｅｓ ａｒｅ ｂａｓｉｃａｌｌｙ ｕｎｃｈａｎｇｅｄ，ａｎｄ ｔｈｅ ｇｒａｐｈｉｔｅ ｓｐｈｅｒｅ ｓｉｚｅ ｇｒａｄｕａｌｌｙ ｄｅｃｒｅａｓｅｓ．Ｔｈｅ ｔｅｎｓｉｌｅ ｓｔｒｅｎｇ ｔｈ ａｎｄ ｈａｒｄｎｅｓｓ ｏｆ ｔｈｅ ｓｏｌｕｔｉｏｎ ｓｔｒｅｎｇｔｈｅｎｉｎｇ ｄｕｃｔｉｌｅ ｉｒｏｎ ｇ ｒ ａｄｕａｌｌｙ ｉｎｃｒｅａｓｅ ｗｉｔｈ ｔｈｅ ｓｉｌｉｃｏｎ ｃｏｎｔｅｎｔ，ｗｈｉｌｅ ｔｈ ｅ ｅｌｏｎｇａｔｉｏｎ ｆｉｒｓｔ ｉｎｃｒｅａｓｅｓ ａｎｄ ｔｈｅｎ ｄｅｃｒｅａｓｅｓ．Ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｒａｔｅ ｏｆ ｔｈｅ ｓｏｌｉｄ ｓｏｌｕｔｉｏｎ ｓｔｒｅｎｇ ｔｈｅｎｅｄ ｄｕｃｔｉｌｅ ｉｒｏｎ ｇｒａｄｕａｌｌｙ ｄｅｃｒｅａｓｅｓ，ａｎｄ ｔｈｅ ｃｏｒｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ ｇ ｒ ａｄｕａｌｌｙ ｉｎｃｒｅａｓｅｓ．Ｔｈｅ ｏｘｉｄａｔｉｏｎ ｒａｔｅ ｏｆ ｔｈｅ ｓｏｌｕｔｉｏｎ ｓｔｒｅｎｇｔｈｅｎｉｎｇ ｄｕｃｔｉｌｅ ｉｒｏｎ ｇ ｒａｄｕａｌｌｙ ｄｅｃｒｅａｓｅｓ，ａｎｄ ｔｈｅ ｏｘｉｄａｔｉｏｎ ｒｅｓｉｓｔａｎｃｅ ｇｒａｄｕａｌｌｙ ｉｎｃｒｅａｓｅｓ． Ｋｅｙ ｗｏｒｄｓ： ｓｏｌｕｔｉｏｎ ｓｔｒｅｎｇｔｈｅｎｉｎｇ； ｍｅｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｙ；ｏｘｉｄａｔｉｏｎ ｒｅｓｉｓｔａｎｃｅ； ｃｏｒｏｓｉｏｎ ｒｅｓｉｓｔａｎｃｅ；
铸铁中硅的作用
铸铁中硅的作用铸铁是一种常见的铁碳合金材料，其中含有大量的铁和一定比例的碳。
除了铁和碳之外，铸铁中还含有其他元素，其中硅是重要的合金元素之一。
硅在铸铁中起着多种作用，对铸铁的性能和性质有着重要影响。
硅可以提高铸铁的热稳定性。
铸铁在高温下容易发生热脆现象，即在受力的同时发生断裂。
硅的加入可以提高铸铁的热稳定性，使其在高温下保持良好的强度和韧性，减少热脆现象的发生。
硅可以改善铸铁的流动性和凝固性能。
铸铁是通过铸造方法制造的，需要在液态状态下倒入铸型中，然后凝固成型。
硅的加入可以改善铸铁的液态流动性，使其更容易充满铸型的细小空隙，提高铸件的成形性能。
同时，硅的加入还可以改善铸铁的凝固性能，使其凝固过程更加均匀，减少铸件内部的缺陷和气孔。
硅还可以提高铸铁的耐磨性。
铸铁常用于制造一些需要具备良好耐磨性能的零件，如机床导轨、汽车零部件等。
硅的加入可以提高铸铁的硬度和耐磨性，使其更适用于高强度和高磨损环境下的工作。
硅还可以降低铸铁的线膨胀系数。
铸铁在冷却过程中会发生线膨胀现象，即铸件在凝固过程中出现尺寸变化。
硅的加入可以降低铸铁的线膨胀系数，使其更符合设计要求，减少尺寸变化对零件装配和使用的影响。
硅还可以提高铸铁的耐蚀性。
铸铁在一些特殊环境下容易受到腐蚀，如酸性环境、潮湿环境等。
硅的加入可以形成一层致密的氧化硅膜，阻止腐蚀介质对铸铁的侵蚀，提高铸铁的耐蚀性能。
硅还可以提高铸铁的抗疲劳性能。
铸铁在使用过程中常常受到交变载荷的作用，容易发生疲劳断裂。
硅的加入可以改善铸铁的晶界结构，提高其抗疲劳性能，延长零件的使用寿命。
硅在铸铁中起着多种重要作用。
它可以提高铸铁的热稳定性、流动性和凝固性能，改善铸铁的耐磨性、抗疲劳性能和耐蚀性，降低铸铁的线膨胀系数。
硅的加入可以显著提高铸铁的综合性能，使其更适用于各种工业领域。
因此，在铸铁的生产和应用中，合理控制硅的含量，可以有效改善铸铁的质量和性能。
有关硅钼球铁的一些问题_李传拭
有关Si-Mo 球墨铸铁的一些问题中国铸造协会资深顾问传拭（在铸造展会期间论坛发表演讲）硅钼球墨铸铁是一种价格比较低廉、应用面较广的耐热材料，用以制成的铸件可以长时间在不超过850℃的高温下作业。
为了有助于现场工作的对其有更好的了解，想在这里就有关的问题作简要的介绍。
一、Si-Mo 球墨铸铁的由来1、硅在灰铸铁中的应用19 世纪，继英国之后，一些工业国家都相继完成了工业革命，促进了生产力的快速发展。
20 世纪起，各产业部门的生产技术不断进步，增强了对耐热材料的需求。
20 世纪初期，灰铸铁是最重要的铸造合金，用量是其他各种铸造合金总和的若干倍。
各种在高温条件下作业的部件，从炉用部件到当时的汽轮机壳体，都用灰铸铁制造。
因此，首先考虑的问题是，如何改善灰铸铁的耐热性能。
80 多年前，英国铸铁研究学会（BCIRA）就开发了碳含量1.8～2.2％、硅含量为5～7％、锰含量0.5～0.8％的西拉尔（Silal）耐热铸铁，1931 年，BCIRA 的A. L. Norbury 和E. Morgan在Journal of the Iron and Steel Institute 杂志（Vol. 23）发表了论文《Effects of Carbon and Silicon on Growth and Scaling of Cast Iron》,公布了西拉尔铸铁的化学成分及生产工艺的要点。
这种灰铸铁中，基体组织以铁素体为主，石墨形态以D 型为主，由于硅对铁素体的固溶强化作用，铁素体的硬度较高、强度也明显提高。
由于基体组织是铁素体，常温下，这种铸铁的抗拉强度可能略低于常规的珠光体灰铸铁，但脆性反而高一些，承受冲击载荷的能力也较差，但是，在260℃以上其抗拉强度和抗冲击能力都高于常规的灰铸铁。
提高了铸铁中的硅含量后，不仅铸铁的高温强度提高，更为重要的是，显著增强了铸铁在高温下的抗氧化能力和抗热生长能力，铸件可以在850℃、甚至900℃的高温下作业。
硅元素对铸铁硬度的影响
硅元素对铸铁硬度的影响硅元素对铸铁硬度的影响1. 引言硅元素在铸铁合金中扮演着重要的角色，对其硬度具有显著的影响。
本文将探讨硅元素对铸铁硬度的影响，从深度和广度上解析这一主题，并分享个人的观点和理解。
2. 硅元素在铸铁中的作用2.1 硅元素的添加在铸铁中添加适量的硅元素可以改变其组织和性能。
硅元素作为一种合金元素，加入铸铁中能够增加其硬度、强度和耐磨性，同时提高铸铁的润滑性和耐腐蚀性。
2.2 硅元素与碳的相互作用硅元素可以影响铸铁中碳的形式和分布。
它可以与碳反应，减少过量的碳对铸铁硬度的不利影响，使组织更为均匀稳定。
3. 硅元素对铸铁硬度的影响3.1 硅元素提高铸铁硬度的机制硅元素与铸铁中的碳形成碳化硅，增加了合金的硬度。
碳化硅是一种硬脆物质，能够有效地阻碍铸铁的变形和塑性变形，从而提高其硬度。
硅元素还通过细化铸铁的晶粒尺寸，增加了晶界的强度，进一步提高了硬度。
3.2 硅元素含量对铸铁硬度的影响硅元素含量的增加通常会导致铸铁硬度的增加。
然而，硅元素含量过高也会导致铸铁脆性的增加，使其易于产生裂纹和断裂。
硅元素的含量需要在合适的范围内加入以实现最佳的硬度性能。
4. 硅元素对铸铁硬度的实际应用4.1 铸铁领域中的应用硅元素对铸铁硬度的影响使其在许多领域得到广泛应用。
在汽车制造业中，用于生产发动机缸体和缸盖的铸铁合金通常会添加适量的硅元素，以提高其硬度和耐磨性。
4.2 硅元素的优化利用正确地控制硅元素的含量和添加方式，可以最大限度地发挥其对铸铁硬度的影响。
通过精确控制硅元素含量，可以实现铸铁的硬度和韧性之间的平衡，使其在不同场合下具有最佳的性能。
5. 个人观点和理解我个人认为，硅元素对铸铁硬度的影响是非常重要的。
随着工业技术的不断发展，对铸铁性能的要求也越来越高，而硅元素的添加可以有效提高铸铁的硬度和耐磨性，使其更好地适应各种工程用途。
我们也需要注意硅元素含量的控制，避免其过高造成铸铁脆性的增加。
回顾本文从深度和广度上探讨了硅元素对铸铁硬度的影响。
硅在铸铁中的作用
Si在铸铁中的应用铁器是人类文明开始疾速发展的里程碑。
直至现在，“铸造”依旧是制造业的根底。
近年来，精密铸造尽管为习惯多方面的要求，各种新工艺、新材料不断涌现，轻合金铸件、铸钢件的运用发展也很快，但宏元精密铸造厂的技术人员告诉小编铸铁件的需求量依然稳居首位。
从进入铁器时代起，硅与铸造业就有着密不可分的联系，今天宏元精密铸造厂就与我们探讨下硅在铸铁中的效果。
1、硅在铸铁中推进石墨化的效果：在铸铁中，硅是推进石墨化效果最强的合金元素，其推进石墨化的才华，是镍的3倍、铜的5倍。
而且无论在液态或固态的铸铁中，硅与铁联系的效果都比碳强。
液态铸铁中含有硅，就会使碳的溶解度降低。
铁液中硅的含量愈高，碳含量相应地愈低，就会有更多的碳被架空出来。
此外，铸铁中的氧和氮都有安稳碳化物的效果。
铸铁中含有的硅，可以使其中的氧、氮含量降低，这样，又间接地增强了硅对石墨化的效果。
2、硅在铁素体中的固溶强化效果：在固态铸铁中，硅简直悉数固溶于奥氏体和铁素体，不进入碳化物。
硅原子与铁原子可以联系成具有强共价键的含硅铁素体，不仅推进铁素体形成，而且使铁素体强化的效果很强。
为了解硅强化铁素体的才华，上世纪五十年代，国外研讨者在碳含量为0.1％、不含其他合金元素的钢中，加入不同量的硅，以比较硅对力学功能的影响。
在生产铸铁时，使用硅的固溶强化效果，可以削减或不必铜、镍、锡、钼、铬等进步强度的合金元素，是有益于降低生产成本和避免合金元素的负面效果的。
3、硅在铸铁中的其他效果硅在铸铁中的效果是多方面的，除“推进石墨化”和“固溶强化”外，硅还有不少重要的效果，在此，简略介绍两个：1）溶于液态铸铁中的硅，使铁液抗氧化才华大为增强，而且硅还可以使氮在铁液中的溶解度降低。
各种铸造合金中，只要铸铁才华够用冲天炉、氧气回转炉这类熔炼设备，在富氧、富氮的气氛中熔炼，恰是因为硅的这种效果。
2）将铸铁中硅含量进步到3.5％以上，铸铁的抗氧化才华、抗热生长功能都大为改进。
灰口铸铁的化学成分
灰口铸铁的化学成分主要包括碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）等元素。
其中，碳是灰口铸铁中最主要的元素，其含量通常在2.5%～3.8%之间。
碳的含量对于灰口铸铁的硬度、强度、韧性等性能有着重要影响。
一般来说，碳含量越高，灰口铸铁的硬度和强度就越高，但韧性会降低。
因此，在不同的应用场合中，需要根据具体要求选择不同碳含量的灰口铸铁。
硅是灰口铸铁中的另一个重要元素，其含量通常在1.0%～3.0%之间。
硅的含量对于灰口铸铁的耐磨性、耐腐蚀性、热稳定性等性能有着重要影响。
一般来说，硅含量越高，灰口铸铁的耐磨性和耐腐蚀性就越好，但热稳定性会降低。
因此，在不同的应用场合中，需要根据具体要求选择不同硅含量的灰口铸铁。
锰、磷、硫等元素也对灰口铸铁的性能有着一定的影响。
锰的含量可以提高灰口铸铁的强度和韧性，但过高的含量会降低铸件的可加工性。
磷的含量可以提高灰口铸铁的硬度和强度，但过高的含量会降低铸件的韧性和冲击韧性。
硫的含量可以提高灰口铸铁的切削性能，但过高的含量会降低铸件的韧性和冲击韧性。
灰口铸铁的化学成分对于其性能和用途具有重要影响。
在选择灰口铸铁时，需要根据具体的应用场合和要求，选择合适的化学成分。
同时，在生产过程中，需要严格控制化学
成分的含量，以确保铸件的质量和性能。
硅元素对铸铁硬度的影响
硅元素对铸铁硬度的影响硅元素（Si）对铸铁硬度的影响是复杂而重要的。
铸铁是一种主要由铁、碳和硅等元素组成的合金，其中硅的含量对铸铁的硬度和性能具有显著的影响。
首先，硅元素可以增加铸铁的硬度。
在铁碳平衡图中，硅元素的加入使得铸铁的共晶点向硬度更高的方向移动。
这是因为硅元素可以与铁形成更硬的硅酸盐化合物，这些化合物在共晶凝固过程中阻碍了位错的运动，从而提高了铸铁的硬度。
其次，硅元素对铸铁硬度的提高程度还受到其他元素的影响。
例如，磷元素可以降低硅对铸铁硬度的影响。
这是因为磷元素与硅元素有相似的化学性质，可以形成更硬的磷化物和硅化物，从而抵消了硅对硬度提高的作用。
此外，锰和硫等元素也可以影响硅对铸铁硬度的影响。
此外，硅元素对铸铁的耐磨性和抗腐蚀性也有重要影响。
硅元素可以增加铸铁的耐磨性，这主要是因为硅酸盐化合物可以形成一层致密的保护层，阻止了摩擦过程中的磨损。
同时，硅元素还可以提高铸铁的抗腐蚀性，这是因为硅可以与氧结合形成致密的氧化物薄膜，阻止了腐蚀介质与铸铁基体的接触。
然而，需要注意的是，过量的硅元素也会对铸铁的性能产生负面影响。
如果硅含量过高，会导致铸铁脆性增加，降低其韧性。
此外，过量的硅还会影响铸铁的加工性能，使其难以进行切削和钻孔等操作。
因此，在生产过程中需要严格控制硅的含量，以获得最佳的性能。
综上所述，硅元素对铸铁硬度的影响是复杂而重要的。
通过合理控制硅的含量和其他元素的配比，可以获得硬度高、耐磨性好、抗腐蚀性强且具有良好加工性能的铸铁材料。
这对于工业制造和材料科学领域的发展具有重要意义。
为了进一步理解硅元素对铸铁硬度的影响，未来的研究可以从以下几个方面展开：一是研究不同含量的硅对铸铁微观结构和力学性能的影响机制；二是探究其他元素（如锰、磷、硫等）与硅交互作用对铸铁硬度的影响；三是开展实际应用研究，将含有不同硅含量的铸铁材料应用于不同场景，以评估其性能优劣；四是研究硅元素对铸铁耐磨性和抗腐蚀性的影响机制，以及如何通过优化成分和工艺提高这些性能。
ht300钢成分
ht300钢成分
4. 硫（S）：硫是一种有害元素，会降低铸铁的韧性和强度。HT300钢中的硫含量通常控 制在0.08%以下。
5. 磷（P）：磷也是一种有害元素，会降低铸铁的韧性和强度。HT300钢中的磷含量通常 控制在0.2%以下杂质，如铜、镍、铬等。这些元素的 含量通常很低，对HT300钢的性能影响较小。
需要注意的是，不同厂家或不同标准对HT300钢的成分要求可能会有所不同，上述数值仅 供参考。在实际应用中，应根据具体要求选择合适的材料和标准。
ht300钢成分
HT300钢是一种常见的铸铁材料，其成分主要包括以下几个元素：
1. 碳（C）：碳是铸铁中的主要合金元素，对其性能有重要影响。HT300钢中的碳含量通 常在2.9%至3.6%之间。
2. 硅（Si）：硅是铸铁中的主要合金元素之一，可以提高铸铁的流动性和耐磨性。HT300 钢中的硅含量通常在1.4%至2.2%之间。
高硅铸铁阳极工作原理
高硅铸铁阳极工作原理
高硅铸铁阳极是一种用于防腐蚀的电化学材料。
它的工作原理是通过阳极保护的原理来防止金属材料的腐蚀。
在电化学腐蚀中，金属材料会被电解质溶液中的氧气或其他腐蚀物质侵蚀。
而阳极保护的原理是，在有一种更容易被腐蚀的金属材料(即阳极)存在的情况下，原本需要被保护的金属材料(即阴极)将受到保护，因为阳极会优先被腐蚀。
高硅铸铁阳极的主要成分是硅，硅的电化学特性使其成为一种非常适合作为防腐蚀阳极材料的选择。
当高硅铸铁阳极根据需要与被保护的金属材料连接后，阳极上的硅会氧化成硅氧化物。
这个氧化物形成了一个保护膜，阻止了腐蚀物质进一步接触到金属材料的表面。
同时，高硅铸铁阳极的高硅含量，使其具有非常低的腐蚀速率，这意味着阳极本身的腐蚀非常缓慢。
这种缓慢的腐蚀速率使阳极能够持续提供保护效果，延长金属材料的使用寿命。
总结来说，高硅铸铁阳极通过氧化成硅氧化物形成保护膜，利用自身低腐蚀速率，阻止金属材料接触到腐蚀物质，从而实现对金属材料的防腐蚀保护。
球墨铸铁化学成分的标准
球墨铸铁化学成分的标准
首先，球墨铸铁的主要化学成分包括碳、硅、锰、磷和硫。
其中，碳是影响球
墨铸铁组织和性能的主要元素之一。
适当的碳含量可以提高球墨铸铁的强度和韧性，但过高或过低的碳含量都会对其性能造成不利影响。
因此，碳含量的标准范围是必须要严格控制的。
其次，硅是球墨铸铁中的另一个重要元素，它可以提高球墨铸铁的流动性和润
滑性，有利于铸件的充型和浇注。
同时，硅还可以稀化铁水中的石墨，改善球墨铸铁的组织，提高其强度和韧性。
因此，硅含量也是需要按照标准进行控制的重要参数之一。
除了碳和硅外，锰、磷和硫等元素的含量也会对球墨铸铁的性能产生影响。
锰
能够稀化球墨铸铁中的石墨，提高其韧性和抗冲击性能；磷和硫则是有害元素，它们会使球墨铸铁产生脆性组织，降低其强度和韧性。
因此，在生产过程中，需要严格控制锰、磷和硫的含量，确保其符合标准要求。
总的来说，球墨铸铁化学成分的标准是确保球墨铸铁材料具有良好性能的重要
保障。
只有严格按照标准要求进行生产，才能保证球墨铸铁材料具有优良的机械性能和耐腐蚀性能，满足不同工程领域的使用要求。
希望本文对您了解球墨铸铁化学成分的标准有所帮助。
铸造中合金元素分析
1、铸铁的基本元素有哪些?各自的作用如何—对组织性能的影响?答：铸铁的基本元素为：碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)五大元素。
五大元素对铸铁组织性能的影响：(1)、碳本身就是构成石墨的元素，在铸铁中是促进石墨化元素。
但碳量过高，力学性能降低。
(2)、硅是强烈促进石墨化元素，但硅量过高，易使石墨粗大，力学性能降低，若含硅量过低;则易出现麻口或白口组织。
(3)、硫在铸铁中是有害元素，它以FeS的形式完全溶解于铁液中，并能降低碳在铁中的溶解度。
此外，硫在铸铁中还能恶化铸铁的铸造性能，当铁液中存在有大量硫化物时，就会降低铁液的流动性，补缩性能差，容易产生裂纹等缺陷。
因此，在灰铸铁中一般将含硫量限制在0.1-0.12%以下。
(4)、锰在铸铁中首先表现出抵消硫的一些有害作用上，因此铸铁中含有适量的锰是有益的。
通常锰的含量应控制在06-1.2%范围内。
(5)磷能增加铁水的流动性和提高铸铁的耐磨性，即铸铁的硬度随着含磷量的增加而增高，韧性则降低。
因此，普通灰铸铁中一般将含磷量限制在0.3%以下。
磷对铸铁的石墨化影响不大。
2、铸造碳钢的基本元素有哪些?各自的作用如何?答：碳钢的基本元素有：碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)五大元素。
铸造碳钢是熔模铸造生产中应用极为广泛的材料。
碳钢的主要元素是碳，其含量为0.12-0.62%。
改变含碳量可在很大程度上改变钢的机械性能。
此外，钢中含有硅、锰、磷、硫四大元素，硅、锰有脱氧和去硫作用，但且含量变化不大，对性能的影响也不大。
磷、硫在钢中均为有害元素，并在不同质量要求的钢中均有一定的限制。
磷和硫在钢中含量越少越好。
3、铸造合金钢常用的合金元素有哪些?加入的目的是什么?答：(1)含碳量越高，钢的硬度越高，耐磨性越好，但塑性及韧性越差。
(2)硫是钢中有害元素，含硫量较多的钢在热压力加工时容易脆裂，这种现象通常称为“热脆”。
(3)磷能提高钢的强度，但使钢的塑性及韧性明显下降，特别在低温时影响更为严重，这种现象通常称为“冷脆”。
mt-4耐磨铸铁化学成分
mt-4耐磨铸铁化学成分
MT-4是一种高性能耐磨铸铁，其化学成分主要包括碳、硅、锰、磷、硫和铬等元素。
具体的成分如下：
碳(C)：2.6%-3.6%
硅(Si)：0.8%-1.2%
锰(Mn)：0.5%-1.2%
磷(P)：≤0.12%
硫(S)：≤0.06%
铬(Cr)：≤0.6%
其中，碳是铸铁中的主要元素，可以提高铸铁的硬度和强度，同时还能提高铸件的耐磨性和抗冲击性。
硅可以提高铸铁的润滑性和耐磨性，同时还能降低铸件的收缩率和热裂风险。
锰是一种强化元素，可以提高铸件的强度和韧性，同时还能提高铸铁的耐热性和耐磨性。
磷是一种杂质元素，如果含量过高会影响铸件的力学性能和可加工性。
硫也是一种杂质元素，如果含量过高会影响铸件的质量和可靠性。
铬可以提高铸铁的耐蚀性和耐磨性，同时还能提高铸件的硬度和强度。
综上所述，MT-4耐磨铸铁的化学成分是精心设计的，可以满足各种工业应用的要求。
ggg40化学成分
ggg40化学成分
GGG40是一种高强度铸铁材料，其主要成分为碳、硅、锰、磷和铬等元素。
GGG40的化学成分对其性能和应用有着重要的影响。
碳是GGG40的主要合金元素之一，其含量一般在2.70%~3.60%之间。
碳的加入可以提高铸铁的硬度和强度，但过多的碳会使铸铁变脆。
在GGG40中，适量的碳可以提高其韧性和耐磨性，使其适用于一些高强度和高耐磨的工作环境。
硅的含量在1.50%~3.00%之间，是另一个重要的元素。
硅可以提高铸铁的热稳定性和耐腐蚀性，同时也有助于铸铁的流动性和润滑性。
在GGG40中，适量的硅可以增加其抗疲劳性和耐腐蚀性，使其适用于一些恶劣的工作环境。
锰的含量在0.30%~0.80%之间，是GGG40中的另一个重要元素。
锰可以提高铸铁的韧性和硬度，同时也有助于铸铁的晶粒细化和强度提高。
在GGG40中，适量的锰可以增加其强度和耐磨性，使其适用于一些高强度和高耐磨的工作环境。
磷和铬等元素的含量也对GGG40的性能和应用有着一定的影响。
磷可以提高铸铁的流动性和润滑性，但过多的磷会使铸铁变脆。
铬可以增加铸铁的耐腐蚀性和耐磨性，但过多的铬会使铸铁变脆。
在GGG40中，这些元素的含量需要严格控制，以保证铸铁的性能和应用。
GGG40的化学成分对其性能和应用有着重要的影响。
合理的化学成分可以使其具有良好的韧性、硬度、耐磨性和耐腐蚀性，适用于一些高强度、高耐磨和恶劣的工作环境。
因此，在生产和应用中需要严格控制其化学成分，以确保铸铁的质量和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅在铸铁中的作用 The latest revision on November 22, 2020
Si在铸铁中的应用
铁器是人类文明开始疾速发展的里程碑。
直至现在，“铸造”依旧是制造业的根底。
近年来，精密铸造尽管为习惯多方面的要求，各种新工艺、新材料不断涌现，轻合金铸件、铸钢件的运用发展也很快，但宏元的技术人员告诉小编铸铁件的需求量依然稳居首位。
从进入铁器时代起，硅与铸造业就有着密不可分的联系，今天宏元精密铸造厂就与我们探讨下硅在铸铁中的效果。
1、硅在铸铁中推进石墨化的效果：在铸铁中，硅是推进石墨化效果最强的合金元素，其推进石墨化的才华，是镍的3倍、铜的5倍。
而且无论在液态或固态的铸铁中，硅与铁联系的效果都比碳强。
液态铸铁中含有硅，就会使碳的溶解度降低。
铁液中硅的含量愈高，碳含量相应地愈低，就会有更多的碳被架空出来。
此外，铸铁中的氧和氮都有安稳碳化物的效果。
铸铁中含有的硅，可以使其中的氧、氮含量降低，这样，又间接地增强了硅对石墨化的效果。
2、硅在铁素体中的固溶强化效果：在固态铸铁中，硅简直悉数固溶于奥氏体和铁素体，不进入碳化物。
硅原子与铁原子可以联系成具有强共价键的含硅铁素体，不仅推进铁素体形成，而且使铁素体强化的效果很强。
为了解硅强化铁素体的才华，上世纪五十年代，国外研讨者在碳含量为％、不含其他合金元素的钢中，加入不同量的硅，以比较硅对力学功能的影响。
在生产铸铁时，使用硅的固溶强化效果，可以削减或不必铜、镍、锡、钼、铬等进步强度的合金元素，是有益于降低生产成本和避免合金元素的负面效果的。
3、硅在铸铁中的其他效果
硅在铸铁中的效果是多方面的，除“推进石墨化”和“固溶强化”外，硅还有不少重要的效果，在此，简略介绍两个：
1）溶于液态铸铁中的硅，使铁液抗氧化才华大为增强，而且硅还可以使氮在铁液中的溶解度降低。
各种铸造合金中，只要铸铁才华够用冲天炉、氧气回转炉这类熔炼设备，在富氧、富氮的气氛中熔炼，恰是因为硅的这种效果。
2）将铸铁中硅含量进步到％以上，铸铁的抗氧化才华、抗热生长功能都大为改进。
前期，各国耐热铸铁的标准中，就都有了硅系耐热铸铁的商标。
近年来，出于节能的考虑，各种内燃机进步了排气的温度，各国汽车职业中，都很注重耐热硅钼球墨铸铁件的运用，硅固溶强化效果的运用。
近年来，硅在球墨铸铁中的固溶强化效果已经逐渐受到广泛注重，但事实上，我国三十多年前已在灰铸铁固溶强化方面做了一定的研讨和运用，硅在灰铸铁中的固溶强化效果，硅在球墨铸铁中的固溶强化效果。
近些年除了对铸铁件功能的要求日益增强以外，还增加了轻量化、低成本、节能减排、爱惜资源等多方面的要求。
因而，各国铸造职业都非常注重改进铸铁材质方面的研讨、开发工作，尤其是硅在铸铁效果及其机理的研讨与运用工作。
