卷铁心变压器的概念

S11卷铁芯变压器介绍

S11卷铁芯变压器介绍摘要:降低变压器的损耗，提高供配电系统效率，是目前世界各国关注的问题。

在整个供电系统中，配电变压器所占比重最大，改进其性能，降低损耗指标，对电力系统节能，提高系统可靠性具有重要的意义。

由于卷铁芯变压器有其独特的结构优势，它与传统的叠片式铁芯变压器相比，具有重量轻，体积小，空载损耗小，噪音低，机械和电气性能优越，因此，在今后电网建设与改造中，卷铁芯变压器将逐步被推广使用。

1S11卷铁芯变压器的由来(1)概述降低变压器的损耗，提高供配电系统效率，是目前世界各国关注的问题。

在整个供电系统中，配电变压器所占比重最大，尤其在农村电网中几乎都是配电变压器，改进其性能，降低损耗指标，对电力系统节能，提高系统可靠性具有重要的意义。

由于卷铁芯变压器有其独特的结构优势，它与传统的叠片式铁芯变压器相比，具有重量轻，体积小，空载损耗小，噪音低，机械和电气性能优越，因此，在今后电网建设与改造中，卷铁芯变压器将逐步被推广使用。

80年代末美国、德国、日本相继开发了卷铁芯变压器，最早是使用在电子变压器上，作为复印机、计算机、卡拉OK、游戏机等高档电子产品和医疗产品上，而后逐渐移置到电力变压器上。

卷铁芯由硅钢片不间断连续卷制而成，在片形上没有接缝，可降低噪音。

开始仅有单相铁芯，以后由单相卷铁芯技术推广到三相卷铁芯制造上来。

只要在两个闭路矩形铁芯外面，再用电工钢带绕一个矩形铁芯即可以制成平面布置型的三相三柱式铁芯。

它由两个相同的内框和外框组成。

三相卷铁芯变压器与单相相比，其损耗和一个噪音的降低都是不足的，但与叠片式的铁芯变压器相比有许多优点。

单相卷铁芯变压器只有一个框，铁芯经退火后，其工艺系数仅为1.05。

三相卷铁芯变压器一般采用三相三柱内铁芯形式，铁芯经退火后，其工艺系数可达到1.15～1.2。

卷铁芯变压器的制造过程主要由硅钢片的纵剪、铁芯卷制、铁芯真空退火、线圈绕制、器身绝缘装配、产品总装配等工序组成。

(2)国内S11卷铁芯变压器的状况:90年代中期我国自行开发了卷铁芯工装设备及制造技术，90年代后期我国一些生产厂家也分别从日本、瑞典等国家引进卷铁芯的工装设备和技术。

变压器结构简介与工作原理

变压器结构简介与工作原理一、变压器的结构简介变压器是一种电气设备，用于改变交流电的电压。

它由铁心和线圈组成。

1. 铁心：变压器的铁心通常由硅钢片制成，以减少铁损耗和涡流损耗。

硅钢片的特殊结构可以降低磁滞和涡流损耗，提高变压器的效率。

铁心的形状通常是矩形或环形，以便线圈可以紧密地包围它。

2. 线圈：变压器的线圈分为两种，即主线圈和副线圈。

主线圈通常由较粗的导线制成，用于传输电能。

副线圈则由较细的导线制成，用于接收或输出电能。

主线圈和副线圈之间通过铁心的磁耦合实现能量传递。

二、变压器的工作原理变压器的工作原理基于电磁感应定律，即当一个导体中的磁通量发生变化时，会在导体中产生感应电动势。

1. 工作原理概述：变压器的主要工作原理是利用交流电源产生的交变磁场，通过铁心的磁耦合作用，将电能从主线圈传递到副线圈。

当主线圈中的电流发生变化时，会在铁心中产生交变磁场，进而感应出副线圈中的电动势，从而实现电能的传输。

2. 变压器的步骤：a. 交流电源：将交流电源连接到主线圈，使电流通过主线圈。

b. 磁场产生：主线圈中的电流产生交变磁场，通过铁心传递到副线圈。

c. 电动势感应：副线圈中的交变磁场感应出电动势，产生电流。

d. 电能传输：副线圈中的电流可以用于驱动负载或供给其他设备。

3. 变压器的变压比：变压器的变压比由主线圈和副线圈的匝数比决定。

如果主线圈的匝数多于副线圈，变压器被称为升压变压器，可以将输入电压升高；如果副线圈的匝数多于主线圈，变压器被称为降压变压器，可以将输入电压降低。

4. 变压器的效率：变压器的效率是指输出功率与输入功率之间的比值。

变压器的效率通常很高，可以达到95%以上。

效率的损耗主要来自于铁损耗和铜损耗。

铁损耗是由于铁心中的磁滞和涡流引起的，而铜损耗是由于线圈中的电阻产生的。

总结：变压器是一种用于改变交流电压的电气设备。

它由铁心和线圈组成，其中铁心通过磁耦合实现主线圈和副线圈之间的能量传递。

变压器的工作原理基于电磁感应定律，利用交变磁场在线圈中感应出电动势，实现电能的传输。

变压器结构简介与工作原理

变压器结构简介与工作原理一、变压器结构简介变压器是一种用于改变交流电压的电气设备，它通过电磁感应原理将电能从一个电路传输到另一个电路，同时改变电压大小。

变压器的结构主要包括铁心、线圈和外壳。

1. 铁心：变压器的铁心通常由硅钢片叠压而成。

硅钢片具有较高的电阻和磁导率，能有效地减少铁心中的涡流损耗和磁滞损耗。

铁心的形状通常为矩形或环形，以提高磁路的效率。

2. 线圈：变压器的线圈分为初级线圈和次级线圈。

初级线圈通常由较粗的导线绕制而成，连接到电源端，用于输入电能。

次级线圈则由较细的导线绕制而成，连接到负载端，用于输出电能。

线圈之间通过铁心的磁场耦合起到传输电能的作用。

3. 外壳：变压器的外壳主要用于保护内部的线圈和铁心，并提供绝缘和散热功能。

外壳通常由绝缘材料或金属材料制成，以防止电击和保护内部元件。

二、变压器工作原理变压器的工作原理基于电磁感应现象，根据法拉第电磁感应定律，当交流电通过初级线圈时，会在铁心中产生一个变化的磁场。

这个磁场会通过铁心传递到次级线圈中，从而在次级线圈中产生感应电动势。

根据楞次定律，感应电动势的方向与磁场变化的方向相反，因此次级线圈中的感应电动势会导致电流的流动。

根据欧姆定律，当电流通过次级线圈时，会产生一个电压，这个电压可以用于驱动负载。

变压器的工作原理可以通过以下几个步骤来描述：1. 当交流电通过初级线圈时，电流的变化会在铁心中产生一个变化的磁场。

2. 这个磁场会通过铁心传递到次级线圈中，从而在次级线圈中产生感应电动势。

3. 感应电动势的方向与磁场变化的方向相反，导致次级线圈中的电流流动。

4. 当电流通过次级线圈时，会产生一个电压，这个电压可以用于驱动负载。

变压器通过改变线圈的匝数比例，可以实现输入电压和输出电压之间的变换。

根据变压器的匝数比例，可以分为升压变压器和降压变压器。

当次级线圈的匝数大于初级线圈的匝数时，输出电压会升高；当次级线圈的匝数小于初级线圈的匝数时，输出电压会降低。

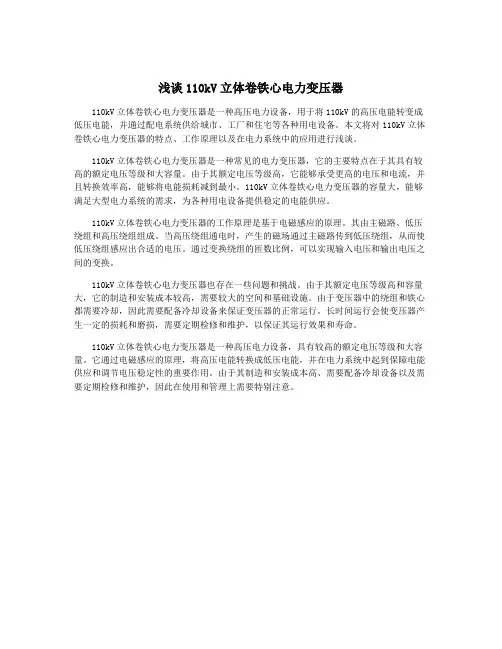

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器
110kV立体卷铁心电力变压器是一种高压电力设备，用于将110kV的高压电能转变成低压电能，并通过配电系统供给城市、工厂和住宅等各种用电设备。

本文将对110kV立体卷铁心电力变压器的特点、工作原理以及在电力系统中的应用进行浅谈。

110kV立体卷铁心电力变压器是一种常见的电力变压器，它的主要特点在于其具有较高的额定电压等级和大容量。

由于其额定电压等级高，它能够承受更高的电压和电流，并且转换效率高，能够将电能损耗减到最小。

110kV立体卷铁心电力变压器的容量大，能够满足大型电力系统的需求，为各种用电设备提供稳定的电能供应。

110kV立体卷铁心电力变压器的工作原理是基于电磁感应的原理。

其由主磁路、低压绕组和高压绕组组成。

当高压绕组通电时，产生的磁场通过主磁路传到低压绕组，从而使低压绕组感应出合适的电压。

通过变换绕组的匝数比例，可以实现输入电压和输出电压之间的变换。

110kV立体卷铁心电力变压器也存在一些问题和挑战。

由于其额定电压等级高和容量大，它的制造和安装成本较高，需要较大的空间和基础设施。

由于变压器中的绕组和铁心都需要冷却，因此需要配备冷却设备来保证变压器的正常运行。

长时间运行会使变压器产生一定的损耗和磨损，需要定期检修和维护，以保证其运行效果和寿命。

110kV立体卷铁心电力变压器是一种高压电力设备，具有较高的额定电压等级和大容量。

它通过电磁感应的原理，将高压电能转换成低压电能，并在电力系统中起到保障电能供应和调节电压稳定性的重要作用。

由于其制造和安装成本高、需要配备冷却设备以及需要定期检修和维护，因此在使用和管理上需要特别注意。

铁心线圈及变压器(简明版)课件

缺点
变压器体积较大，重量较重，安装和维护成本较高。此外，变压器在运行过程中会产生一定的噪音和损耗，需要采取相应的措施进行优化和改进。
03 铁心线圈的制作工艺
铁心线圈的材料选择
硅钢片
硅钢片是制作铁心线圈的主要材料，具有高磁导率、低损耗和稳定的磁性能。根据不同的应用需求，可以选择不同规格和厚度的硅钢片。
THANKS
感谢观看
外观检查
检查线圈的外观是否有破损、变形等现象，以及铁心的叠片
是否整齐、紧实。
温升测试
在铁心线圈运行过程中，监测其温度变化，确保其在正常工作条件下温升不超过允许值。
噪声与振动测试
检查铁心线圈运行时的噪声和振动情况，以确保其运行平稳
、无异常声响。
04 变压器的维护与检修
变压器的日常维护
变压器油位检查
确保变压器油位正常，油量充足，无渗漏现象
。
变压器声音检查
监听变压器运行声音，判断是否正常，有无异
常声响。
变压器外观检查
检查变压器外壳、散热器、油枕等部位，确保无破损、渗漏、变形等
情况。
变压器温度检查
通过触摸或使用测温仪测量变压器各部位温度，判断是否过高或异常
。
变压器的定期检修
清理变压器
绝缘处理
测试与检查
对绕制好的线圈进行匝间绝缘处理，如浸渍绝缘漆、包覆绝缘纸等，以提高线圈的绝缘性能。
完成制造后，对铁心线圈进行电气性能测试和外观检查，确保其符合设计要求。
铁心线圈的质量检测
01
02
03
04
电气性能测试
通过测量铁心线圈的电阻、电感、匝间耐压等参数，评估其电气性能是否符合设计要求。

S11卷铁芯变压器介绍

S11卷铁芯变压器介绍摘要:降低变压器的损耗，提高供配电系统效率，是目前世界各国关注的问题。

在整个供电系统中，配电变压器所占比重最大，改进其性能，降低损耗指标，对电力系统节能，提高系统可靠性具有重要的意义。

由于卷铁芯变压器有其独特的结构优势，它与传统的叠片式铁芯变压器相比，具有重量轻，体积小，空载损耗小，噪音低，机械和电气性能优越，因此，在今后电网建设与改造中，卷铁芯变压器将逐步被推广使用。

1S11卷铁芯变压器的由来(1)概述降低变压器的损耗，提高供配电系统效率，是目前世界各国关注的问题。

在整个供电系统中，配电变压器所占比重最大，尤其在农村电网中几乎都是配电变压器，改进其性能，降低损耗指标，对电力系统节能，提高系统可靠性具有重要的意义。

由于卷铁芯变压器有其独特的结构优势，它与传统的叠片式铁芯变压器相比，具有重量轻，体积小，空载损耗小，噪音低，机械和电气性能优越，因此，在今后电网建设与改造中，卷铁芯变压器将逐步被推广使用。

80年代末美国、德国、日本相继开发了卷铁芯变压器，最早是使用在电子变压器上，作为复印机、计算机、卡拉OK、游戏机等高档电子产品和医疗产品上，而后逐渐移置到电力变压器上。

卷铁芯由硅钢片不间断连续卷制而成，在片形上没有接缝，可降低噪音。

开始仅有单相铁芯，以后由单相卷铁芯技术推广到三相卷铁芯制造上来。

只要在两个闭路矩形铁芯外面，再用电工钢带绕一个矩形铁芯即可以制成平面布置型的三相三柱式铁芯。

它由两个相同的内框和外框组成。

三相卷铁芯变压器与单相相比，其损耗和一个噪音的降低都是不足的，但与叠片式的铁芯变压器相比有许多优点。

单相卷铁芯变压器只有一个框，铁芯经退火后，其工艺系数仅为1.05。

三相卷铁芯变压器一般采用三相三柱内铁芯形式，铁芯经退火后，其工艺系数可达到1.15～1.2。

卷铁芯变压器的制造过程主要由硅钢片的纵剪、铁芯卷制、铁芯真空退火、线圈绕制、器身绝缘装配、产品总装配等工序组成。

(2)国内S11卷铁芯变压器的状况:90年代中期我国自行开发了卷铁芯工装设备及制造技术，90年代后期我国一些生产厂家也分别从日本、瑞典等国家引进卷铁芯的工装设备和技术。

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器110kV立体卷铁心电力变压器是一种重要的输变电设备，广泛应用于电力系统中，承担着将电能从一个电压级别传输到另一个电压级别的重要任务。

本文将对110kV立体卷铁心电力变压器进行浅谈。

110kV立体卷铁心电力变压器的核心部件是铁心和线圈。

铁心是由冷硅钢片叠加而成，通过精确的加工工艺使铁心具有良好的磁导率和低损耗，从而保证了变压器的工作效率。

线圈则由高纯度的电解铜线缠绕而成，通过精确的绕组工艺使线圈能够承受高电压和大电流的工作条件。

铁心和线圈的结构设计是十分重要的，它们需要保证能够承受变压器的工作负荷，并达到高效率的电能转换。

110kV立体卷铁心电力变压器的特点在于其立体卷线圈的设计。

相比传统的面板绕组方式，立体卷线圈具有线圈短、电磁耦合强、噪音低等优势。

立体卷线圈通过将线圈分成多个短段，使得电流在线圈内部的分布更加均匀，减少了电流集中现象的发生，从而提高了电能转换效率。

立体卷线圈的短段结构也使得变压器的散热性能更好，有效降低了温升，提高了变压器的负载能力。

110kV立体卷铁心电力变压器还具有较小的体积和重量。

立体卷线圈的设计使得变压器的线圈长度较短，整个变压器的体积也相对较小，适合安装在空间有限的场所。

立体卷线圈的结构也使得铁心和线圈之间的电磁耦合更紧密，减少了线圈的漏电磁场，从而使得变压器的体积更小。

减小了变压器的重量，方便运输和安装。

110kV立体卷铁心电力变压器是一种重要的输变电设备，其立体卷线圈的设计使其具有较高的电能转换效率、较小的体积和重量等优点。

在电力系统中的应用具有重要的意义。

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器
110kV立体卷铁心电力变压器是电力系统中用于变换电压和电能传输的重要设备之一。

它可以把市电高压传输到变电所，进行变压操作，同时还能进行电能传输。

随着我国电力
行业的不断发展和强化，110kV立体卷铁心电力变压器也得到了快速的发展，成为了电力
系统中的不可缺少组成部分之一。

110kV立体卷铁心电力变压器的外形看起来就像一个大铁桶，而它的内部则由铁心、
绕组和油箱等部分组成。

其中，铁心是变压器中最重要的部分之一，它负责传递电能和磁能。

绕组则是将电能传输到其他设备，油箱是变压器的保护装置之一，可以有效防止变压
器受损。

110kV立体卷铁心电力变压器的优点在于其能耗低、效率高、运行稳定、安全可靠等
特点。

它能够承受较高的电压和电流，能够将高压电流变成低压电流，从而满足不同场景
下的需求。

在电力系统中，110kV立体卷铁心电力变压器还扮演着保护其它电力设备和传
输电能的角色，所以它的重要性不言而喻。

需要注意的是，110kV立体卷铁心电力变压器的使用应该注重安全性，同时定期进行
检查和维护。

其油箱中的冷却油不可在使用过程中流失，保持油量足够，若发现油量不足
则应及时补充。

其次，应定期检查绕组的外观，以防绕组受损导致漏电现象的产生。

此外，要注意环境温度，过高或过低都会对变压器的正常工作产生影响，最好能够放在通风良好
的地方。

110kV立体卷铁心电力变压器在电力工业中扮演越来越重要的角色，其作用不可替代。

随着技术的不断升级，未来的变压器必定更加先进、实用、效率高。

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器110kV立体卷铁心电力变压器是电能输送和变换设备中不可或缺的一种，广泛应用于输电、配电、变电等领域。

本文将从其原理、结构、特点、维护等方面进行简要介绍。

一、原理变压器是利用电磁感应原理将高压电能通过变压器变换为低压电能进行输送，通过高级别和次级别之间的磁场相互作用，将电压从高到低或从低到高地呈现出线性变换的特性。

110kV立体卷铁心电力变压器其原理与普通变压器相同，区别在于其适用范围更加广泛，可用于各种电网的变换和抢修。

二、结构110kV立体卷铁心电力变压器的结构主要包括铁芯、绕组、油箱等。

其中，铁芯是变压器的核心部分，它由高表面积的硅钢片叠压而成，以减小磁阻、提高磁导率和降低铁损。

绕组是变压器的另一个核心部分，它包括高压绕组和低压绕组。

高压绕组通常为纵向布置，而低压绕组則通常为横向布置。

油箱则是变压器的保护壳体，主要起到隔离、冷却和保护绕组的作用。

油箱内注满变压器油，它在变压器运行时通过冷却器冷却，并将油流入绕组中，起到绝缘和冷却绕组的双重作用。

三、特点1.大容量：110kV立体卷铁心电力变压器能够满足大电压、大电流的输变电需求，其容量一般在25000KVA以上。

2.高效率：由于铁芯的优化设计以及优质电磁绕组的使用，110kV立体卷铁心电力变压器具有高效能、低损耗的特点。

3.低噪声：铁心采用三维抽屉式结构，并配合消声板进行降噪处理，使变压器噪声较小。

4.稳定性高：110kV立体卷铁心电力变压器采用先进的液压开合装置和液压制造等技术，使得变压器运行高度可靠，维护简便。

四、维护1.清洁: 定期清洗变压器外壳，防止灰尘、泥土等物质落入绕组内部影响变压器的正常运行。

2.保养: 定期检查变压器的各部分连接，如发现松动、脱扣等情况及时修理。

另外需要定期检查油的使用情况，及时更换老化变质的油。

3.检修：出现故障、损坏等情况时需要及时检修，在解决问题的同时进行必要的保养和更换配件。

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器110kV立体卷铁心电力变压器是一种重要的电力设备，用于变换电压并传输电能。

它由高压线圈、低压线圈和铁心构成，通过磁场作用实现电压的升降。

本文将从结构、特点、应用等方面进行详细介绍。

一、结构110kV立体卷铁心电力变压器由高压线圈、低压线圈和铁心组成。

其中线圈是由绝缘电线绕制而成，高压线圈由绝缘层包裹，以防止电流的短路。

铁心是由多个绝缘片叠加而成，具有良好的导磁性能。

二、特点1. 高电压等级：110kV立体卷铁心电力变压器的额定电压为110kV，适用于输电线路中的高压部分。

它能够承受较大的电压变化，并具有较高的传输能力。

2. 大容量：该变压器的容量较大，能够承载较高的电流。

这使得它能够满足大型电力系统的需求，保证电能的高效传输。

3. 小体积：110kV立体卷铁心电力变压器采用立体卷绕结构，使得线圈的体积较小。

这有利于减小变压器的体积和重量，提高设备的使用灵活性。

4. 低损耗：变压器的损耗可以分为铜损和铁损。

由于立体卷绕结构的优势，110kV立体卷铁心电力变压器具有较低的损耗，可提高能源的利用效率。

三、应用110kV立体卷铁心电力变压器在电力系统中扮演着重要的角色。

它主要用于变电站、输电线路和电力工业等领域。

具体应用包括：1. 变电站：在变电站中，变压器被用于将输电线路的高压电能转变为低压电能，用于供应给工业、商业和家庭用户。

2. 输电线路：110kV立体卷铁心电力变压器通过将输电线路的电压升高或降低，实现电能的传输。

它能够将大量电能传输到远距离地区，满足远距离用户的需求。

3. 电力工业：在电力工业中，变压器被用于控制电能的流向和电压的稳定。

它可以将电能转换为不同的电压和电流，适应不同的工业需求。

总结：110kV立体卷铁心电力变压器是一种重要的电力设备，具有高电压等级、大容量、小体积和低损耗等特点。

它在变电站、输电线路和电力工业等领域具有广泛的应用。

随着电力系统的发展，该变压器将继续发挥其重要的作用，为电力传输提供可靠的支持。

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器110kV立体卷铁心电力变压器是电力系统中常见的一种重要设备，它在输配电系统中起着至关重要的作用。

本文将从110kV立体卷铁心电力变压器的结构特点、工作原理、优缺点以及未来发展趋势等方面进行详细介绍。

110kV立体卷铁心电力变压器是一种高压大容量变压器，其主要由铁芯、线圈、绝缘、油箱和附件等部分组成。

铁芯采用优质无缝硅钢片堆叠制成，使其具有良好的磁导率和低损耗，从而提高了变压器的性能。

线圈由高纯铜制成，使用高温有机绝缘材料覆盖，以提高其绝缘性能和耐高温能力。

油箱具有良好的密封性能和散热性能，能够有效保护变压器内部的零部件。

110kV立体卷铁心电力变压器的结构紧凑，体积小，重量轻，具有良好的节能环保性能。

110kV立体卷铁心电力变压器是一种静止设备，其主要工作原理是通过电磁感应的原理实现电压的升降。

变压器的高压侧线圈接入变电站的高压输电线路中，低压侧线圈接入变电站的低压配电线路中。

当变压器接通电源后，高压侧线圈中产生的磁通量经过铁芯传递到低压侧线圈中，从而在低压侧线圈中感应出相应的电压。

通过变压器的升降比，可以实现对输电线路中的电压进行升降，以满足电力系统中不同电压等级的需求。

110kV立体卷铁心电力变压器具有很多优点，如结构紧凑、性能稳定、运行可靠、寿命长等。

其节能环保、噪音低、运行成本低等特点也得到了广泛的认可。

也存在一些不足之处，如占地面积大、制造难度高、维护成本高等。

这些都是需要在实际使用过程中予以重视和解决的问题。

随着电力系统的不断发展和变革，110kV立体卷铁心电力变压器也在不断地进行技术革新和升级。

未来，随着智能电网技术的不断成熟，110kV立体卷铁心电力变压器将更加智能化、自动化，具有更高的可靠性和稳定性。

一些新型材料和新工艺的应用也将使110kV立体卷铁心电力变压器具有更高的绝缘性能、更高的运行效率和更长的使用寿命。

110kV立体卷铁心电力变压器将更加注重环保和节能，积极推广低噪音、无油污染等新型变压器产品，以适应电力系统的可持续发展。

变压器立体卷铁

变压器立体卷铁
变压器的铁心是由铁芯片组成的，通常是立方体状的铁芯组件。

铁芯由多层薄片叠压而成，铁芯薄片通常是以立体卷铁的形式加工而成。

立体卷铁是制造变压器铁芯的一种常见工艺。

它是通过将带有孔洞的铁芯板弯曲成立体结构的形式完成的。

该工艺可以有效地减小铁芯的损耗和噪音，并提高变压器的效率和性能。

立体卷铁工艺在变压器制造中具有重要的应用价值。

立体卷铁的制程过程一般包括以下几个步骤：首先，将厚度为0.23-0.35mm的硅钢板进行裁剪。

然后，将裁剪好的硅钢片降
温至常温，并在每层片的边缘切割出选定的孔洞形状。

接下来，将切割好的硅钢片按照设计要求进行弯曲，形成立体卷铁铁芯组件。

最后，对立体卷铁进行清洗、调整和检验，以确保其质量和性能。

立体卷铁的加工工艺相对复杂，需要专门的设备和技术来完成。

但由于其具有优异的性能和效益，因此在变压器制造中得到了广泛应用。

变压器结构简介与工作原理

变压器结构简介与工作原理一、变压器结构简介变压器是一种用来改变交流电压的电气设备。

它由铁心和线圈组成，线圈分为主线圈和副线圈。

主线圈通常用来输入电能，副线圈则用来输出电能。

变压器的结构主要包括铁心、线圈、绝缘材料和冷却系统。

1. 铁心：铁心是变压器的主要支撑结构，它由硅钢片叠压而成。

铁心的作用是提供一个低磁阻的通道，使磁场能够有效地通过。

同时，铁心还起到集中磁场的作用，减少磁漏。

2. 线圈：线圈是变压器的核心部份，它由导电材料绕制而成。

主线圈和副线圈分别绕制在铁心的两侧，它们之间通过磁场进行能量传递。

主线圈通常由较粗的导线绕制，而副线圈则由较细的导线绕制。

3. 绝缘材料：绝缘材料主要用于隔离线圈和铁心，以防止电流短路和绝缘破坏。

常用的绝缘材料包括绝缘纸、绝缘漆和绝缘胶带等。

4. 冷却系统：变压器在工作过程中会产生一定的热量，为了保证变压器的正常运行，需要进行散热。

常见的冷却系统包括油冷却和风冷却两种方式。

油冷却通过将变压器浸泡在绝缘油中，利用油的导热性能来散热。

而风冷却则通过风扇将空气吹过变压器表面，以达到散热的目的。

二、变压器工作原理变压器的工作原理基于电磁感应定律，即当通过一个线圈的电流发生变化时，会在另一个线圈中感应出电动势。

1. 磁场产生：当主线圈中通入交流电流时，会在铁心中产生一个交变磁场。

这个磁场会通过铁心传递到副线圈中。

2. 电磁感应：副线圈中的磁场发生变化时，会在副线圈中感应出电动势。

根据电磁感应定律，电动势的大小与磁场变化率成正比。

3. 变压器原理：由于主线圈和副线圈的匝数不同，所以副线圈中感应出的电动势会与主线圈中的电动势不同。

根据电压等于电动势乘以匝数的关系，可以得到变压器的工作原理：当主线圈中的电压改变时，副线圈中的电压也会相应地改变，但其比例与两个线圈的匝数比例相同。

通过变压器可以实现电压的升降，使得电能可以在不同的电压级别之间传递。

这在电力系统中起到了至关重要的作用，使得电能可以高效、安全地传输和分配。

科技成果——立体卷铁心结构变压器

科技成果——立体卷铁心结构变压器所属行业设备制造适用范围电网及电力用户输变电站成果简介立体卷铁心变压器通过采用立体卷铁心结构以及先进工艺技术，使铁心无接缝，磁通方向与硅钢片晶体取向完全一致，三相磁路平衡、磁路长度相等且最短，空载损耗、空载电流及噪音得到最大降低。

产品绕组截面为圆形，受力平均一致，且夹件焊接成一休的三角形框架结构，稳定性高、抗短路能力强。

产品制造过程中，硅钢材料利用率可达100%，与传统平面叠片铁心变压器相比，空载损耗下降20%-50%，同时节省硅钢片用量25%-30%，节省铜用量5%-8%，是一种生产节材、运行节能的高效双节能变压器产品。

关键技术1、铁心设计技术突破变压器铁心平面的设计思维，采用三角形立体结构设计方案，通过对铁心磁通量、损耗、励磁电流、噪音、材料用量等方面进行研究分析，研究出立体卷铁心设计方案。

2、铁心制造技术包括铁心单框卷制技术，三框拼合技术及铁心退火技术。

铁心单框卷制和拼合要确保单框表面倾斜30°，三框才能完全紧密贴合。

拼合后需采用立体卷铁心专用绑扎技术对铁心柱进行绑扎。

立体卷铁心的退火是为了消除硅钢片在运输、剪切、卷绕时产生的应力，恢复硅钢片固有的电磁特性，因此尤为关键，也最为复杂。

3、线圈设计技术根据容量及各线圈电压的不同，要合理选择线圈结构形式，才能确保线圈散热性能、抗短路能力以及降低损耗。

4、线圈制造技术线圈卷绕的紧密程度、换位是否正确、焊接处理是否得当、出头包扎屏蔽处理对线圈性能都有较大影响。

主要技术指标与传统平面叠片铁心变压器相比，空载损耗下降20%-50%，同时节省硅钢片用量25%-30%，节省铜用量5%-8%。

应用情况S7以上高损耗变压器一般已经运行超过20年，超出了变压器设计寿命，对电网造成严重安全隐患。

虽然已列入淘汰目录多年，但目前全国仍有大约300万台S7以上高损耗变压器在网运行。

结合节能产品惠民工程政策，推广一级能效和二级能效节能变压器，该技术设备将加快推广进度。

立体卷铁心变压器

结构特点
1、磁路优化（1）三维立体卷铁心层间没有接缝，磁路各处分布均匀，没有明显的高阻区，没有接缝处磁通密度的畸变现象。（2）磁通方向与硅钢片晶体取向完全一致。（3）三相磁路长度完全相等，三相磁路长度之和最短。（4）三相磁路完全对称，三相空载电流完全平衡。 2、损耗低，节电效果显著（1）三维立体卷铁心的磁化方向完全与硅钢片的轧制方向一致，且铁心层间没有搭头接槰，磁路各处的磁通分布均匀，没有明显的高阻区、没有接缝处磁通密度的畸变现象。在材质相同的前提下，卷绕式铁心与叠片式铁心相比，其铁损工艺系数从1.3-1.5之间下降到1.05左右，仅此一项可使铁心损耗降低10-20%。（2）由于特殊的三维立体结构，使铁心的铁轭部分用材量比传统叠片铁心减少25%，且减少的角重量占铁心总重约6%。
椭圆截面叠铁心变压器的关键部件是椭圆截面叠铁心。出于工艺和结构的考虑，通常铁心截面，中间部位呈矩形，两侧分别有一个以矩形的片宽为直径的半圆组成。中心距M0的大小由最大片宽、绕组辐向尺寸、套装间隙及绝缘距离等因素决定，铁心角重由片宽、截面形状及大小决定。通过改变椭圆截面铁心片宽、叠厚和截面形状，可以降低中心距和角重，进而减轻铁心质量，降低变压器的空载损耗损耗相当的情况下，立体卷铁心变压器比椭圆截面叠铁心变压器主要材料成本略低，其他性能、生产工艺等各有优缺点。
制造企业可对相应的缺点进行优化改进，例如：椭圆截面叠铁心变压器承受短路能力差，可通过低压设计成箔式绕组、高低压绕组整型固化、薄弱处结构加强等方法提高承受短路能力。制造企业和用户可根据自己的具体情况生产或采购不同的产品，如用户对噪声的要求非常高，可考虑采购立体卷铁心变压器。
谢谢观看
ቤተ መጻሕፍቲ ባይዱ
油浸式立体卷铁心变压器立体卷铁心变压器是一种节能型电力变压器，它创造性地改革了传统电力变压器的叠片式磁路结构和三相布局，使产品性能更为优化，如三相磁路完全对称、节电效果显著、噪音大大降低、散热及过载能力更强、结构紧凑体积小等。

浅谈110kV立体卷铁心电力变压器

浅谈110kV立体卷铁心电力变压器110kV立体卷铁心电力变压器是电力系统中常见的一种电气设备，它具有耐受高压、稳定性强、传输效率高等特点。

本文将从结构、工作原理、应用领域以及未来发展趋势等方面对110kV立体卷铁心电力变压器进行浅谈。

我们来看一下110kV立体卷铁心电力变压器的结构。

立体卷铁心电力变压器是由高压绕组、低压绕组、铁芯以及油箱等部分组成。

高压绕组和低压绕组是变压器的主要部分，它们由导线绕制而成，用于传递电能。

铁芯是变压器的核心部件，它由高矿质硅钢片叠压而成，起到了传导磁场和提高变压器效率的作用。

油箱则是用来盛放变压器绝缘油的部分，绝缘油不仅可以起到绝缘隔离的作用，还可以冷却变压器工作时产生的热量。

通过这些部分的组合，110kV立体卷铁心电力变压器可以实现电能的传输和变换功能。

我们来了解一下110kV立体卷铁心电力变压器的工作原理。

当高压侧施加电压时，高压绕组中的电流产生磁场，这个磁场会感应到铁芯和低压绕组中，从而在低压绕组中产生感应电压和电流。

通过这种方式，110kV立体卷铁心电力变压器实现了高压到低压的电能变换。

变压器中的铁芯和绕组都浸泡在绝缘油中，以达到隔离绝缘和散热降温的目的。

绝缘油中还添加了一定的抗氧化剂和抗污染剂，以保证变压器长期工作的稳定性和可靠性。

110kV立体卷铁心电力变压器在电力系统中有着广泛的应用。

它通常被用于发电厂、变电站和大型工业企业的电力传输和配电系统中，承担着将高压电能变换为低压电能的重要任务。

在城市电网中，110kV立体卷铁心电力变压器也是不可或缺的设备，它可以将输送电力的电压从高压变换为适合市区居民生活使用的低压。

110kV立体卷铁心电力变压器还可以用于城市轨道交通、石油化工、冶金等领域的电力系统中，为这些领域的电力供应提供支持。

未来，随着电力系统的不断发展和智能化水平的提高，110kV立体卷铁心电力变压器也将面临新的发展机遇和挑战。

一方面，随着可再生能源和新能源的快速发展，变压器对于电网安全稳定运行的要求将会更加严格。

变压器卷铁芯和叠铁芯有什么区别

变压器卷铁芯和叠铁芯有什么区别变压器卷铁芯和叠铁芯有什么区别简单地讲：卷铁心由于是沿着取向矽钢片的最佳导磁方向卷绕而成，完全充分地发挥了取向矽钢片的优越效能，磁路畸变小，因此比叠片式铁心空载损耗及空载电流都要小（叠片式铁心因有叠片接缝，此处会有磁路畸变），所以从节能效能上来说，这就是卷铁心的优势。

但卷铁心工艺要求高，制造较叠铁心变压器难度大，可维修性较后者弱。

等等。

其实两者的区别和优劣不只在此，以上只是主要述之。

变压器有铁芯和没铁芯有什么区别?变压器是靠铁芯磁通转换变压的，没铁芯变压器一般为高频变压器。

最小的有初级2匝，次级1/4匝的。

三相五柱铁芯变压器与三柱铁芯变压器有什么区别?在截面积选择时有什么区别？三柱铁心的心柱磁通与铁轭磁通相同,且产生的零序磁通不能在铁心中闭合,心柱截面与铁轭截面相同;五柱铁心中心柱的磁通是铁轭磁通的1.732倍,产生的零序磁通可以通过边轭和上下铁轭闭合,铁轭的截面可根据上述关系取值,通常比心柱截面小.铁芯变压器铁氧体磁芯变压器在应用上有什么区别？1.低频大功率用铁芯变压器,高频小功率用铁氧体磁芯变压器。

2.铁芯是变压器中主要的磁路部分。

通常由含矽量较高，表面涂有绝缘漆的热轧或冷轧矽钢片叠装而成。

铁芯和绕在其上的线圈组成完整的电磁感应系统。

电源变压器传输功率的大小，取决于铁芯的材料和横截面积。

o型变压器铁芯和r型变压器铁芯区别环形的截面是方形或长方形。

R形是圆形。

铁芯为什么能导磁？变压器里加不加铁芯有什么区别变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器由铁芯（或磁芯）和线圈组成。

其中变压器铁芯——是变压器中耦合磁通的主磁路。

变压器的铁芯的作用就是形成磁阻很小的偶合磁通的磁路，由于磁阻很小，大大提高了变压器的工作效率。

广泛的说，变压器按线圈之间耦合材料分，有空芯变压器、磁芯变压器、铁芯变压器。

变压器结构简介与工作原理

变压器结构简介与工作原理一、变压器结构简介变压器是一种电气设备，用于改变交流电的电压。

它由两个或者多个线圈组成，这些线圈通过磁场耦合在一起。

变压器的结构主要包括铁芯、一次线圈（也称为原边线圈）、二次线圈（也称为副边线圈）和绝缘材料。

1. 铁芯：铁芯是变压器的主要构成部份，通常由硅钢片叠压而成。

它的作用是提供一个低磁阻路径，以便磁场能够有效地传导。

2. 一次线圈：一次线圈是连接到电源的线圈，也称为原边线圈。

当电流通过一次线圈时，它会在铁芯中产生一个磁场。

3. 二次线圈：二次线圈是输出电压的线圈，也称为副边线圈。

当磁场通过二次线圈时，它会诱导出一个电压。

4. 绝缘材料：绝缘材料用于隔离和保护线圈，以防止电流泄漏和短路。

二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。

当一次线圈中的电流变化时，它会在铁芯中产生一个磁场。

这个磁场通过铁芯传导到二次线圈中，诱导出一个电压。

变压器的工作可以分为两个阶段：磁场建立阶段和磁场崩溃阶段。

1. 磁场建立阶段：当交流电通过一次线圈时，它会产生一个变化的磁场。

这个磁场在铁芯中建立，并通过铁芯传导到二次线圈中。

根据法拉第电磁感应定律，磁场的变化会诱导出一个电压。

2. 磁场崩溃阶段：当交流电的方向改变时，一次线圈中的电流也会改变。

这样，铁芯中的磁场也会崩溃，并诱导出一个反向的电压。

这个反向的电压可以通过适当的连接方式用于其他应用，例如降低电压或者提高电压。

变压器的工作原理可以用下面的公式表示：V1/N1 = V2/N2其中，V1和V2分别表示一次线圈和二次线圈的电压，N1和N2表示一次线圈和二次线圈的匝数。

根据这个公式，可以通过改变线圈的匝数比例来改变输出电压。

总结：变压器是一种用于改变交流电压的重要电气设备。

它的结构包括铁芯、一次线圈、二次线圈和绝缘材料。

变压器的工作原理基于法拉第电磁感应定律，通过在铁芯中产生和传导磁场来诱导出电压。

通过改变线圈的匝数比例，可以实现对输出电压的调节。

S13型立体卷铁心变压器简单介绍

S13型立体卷铁心变压器简单介绍在国家节能减排政策的推动下，节能型变压器应用越来越广泛，正以燎原之势得到推广。

变压器全年运行的能耗大小与变压器的铁心和绕组的结构形式及工艺技术密切相关。

人们从没停止过对节能变压器的研发，从S7到S9、S11，到目前S13和SH15非晶合金变压器，性能不断提升。

由于传统变压器的铁心采用平面结构及叠片工艺，存在着三相磁回路不平衡,局部磁通方向和硅钢片导磁方向不一致以及多处空气接缝等缺陷，制约了变压器能效水平的提升，在节能技术提升方面难以突破。

目前，国内外大多数变压器生产厂家是通过选购优质的晶粒取向冷轧硅钢片，增加铁心叠片厚度、增加铜线用量或使用高价进口材料等方式来达到降低变压器损耗。

但资源紧缺是世界性的问题，原材料涨价是电力设备行业近几年面临的难题之一，增加材料等于增加一次能源消耗，这种靠多消耗材料或进口高价材料来达到降低变压器损耗的做法是不可取的。

因此，要降低变压器的损耗应从结构创新和工艺改良来获得。

为了降低变压器运行自身的损耗和噪声，做到产品运行节能、制造过程节省材料、技术性价比最优，以满足经济迅速发展对变压器提出的节能、环保、低噪声等方面的更高要求。

20世纪90年代，在我国部分厂家已在研发生产立体结构的变压器。

卷铁心变压器的发展方向，经历了从单相、三相平面到三相立体的发展过程，是一个技术不断创新的历程。

目前：立体卷铁心产品得益于本身的鲜明技术特点：采用传统硅钢材料生产，由三个铁心单框组成一个立体等边三角形结构，三个磁路长度一致，且都最短；三相平衡，空载损耗低，噪音低；同等条件下制造过程中节省硅钢20%左右，节省铜3%左右；是制造和运行双节能型高可靠性变压器。

S13型立体卷铁心变压器就是这样一种产品。

S13型立体卷铁心变压器与各类型号变压器性能对比：1）与S7同容量变压器相比，空载损耗下降55％以上，负载损耗下降33％，空载电流下降85％以上，噪声下降8～13dB(A)。
