减温减压器系统存在的问题及处理办法

减温减压器系统存在的问题及处理办法
在农业生产中，各种生产机械都广泛应用电动机来驱动，正确地选用与机械负载配套的电动机，可以使电动机在最经济、最合理的方式下运行，从而达到降低能耗、提高效率的目的。

一、电动机的选型
电动机的选用，首先要了解电动机的机械负载特性，根据机械负载的类型和特性来选择电动机的额定容量、额定转速、额定电压以及型式。

要为某一生产机械选配一台电动机，首先要合理选择电动机的功率。

通常根据生产机械负载的需要来选择电动机的功率，同时，还要考虑负载的工作制问题，也就是说，所选的电动机应适应机械负载的连续、短时或间断周期工作性质。

功率选用时不能太大，也不能太小。

选小了，保证不了电动机和生产机械的正常工作；选大了，虽然能保证正常运行，但是不经济，电动机容量不能被充分利用，而且电动机经常不能满载运行，使得效率和功率因数不高。

其次，根据电源电压条件，要求所选用的电动机的额定电压与频率同供电电源电压与频率相符合。

电动机的转速一定要按生产机械铭牌上的要求选择，否则可能改变生产机械的性能。

此外，电动机的结构、防护、冷却和安装形式，应适应使用环境条件的要求，并且要力求安装、调试、检修方便，以保证电机能安全可靠的运行。

二、电动机的维护
电动机启动前，首先应检查电动机的装配是否灵活，绕组绝缘电阻是否符合要求，转动部分有无卡阻，还要检查。

常减压系统运行过程中存在的问题及解决措施

ＳｙｓｔｅｍａｎｄＴｈｅｉｒＳｏｌｕｔｉｏｎｓ
Ｙｏｕ－ｗｅｎ，ＷａｎｇＸｉａｏ－－ｑｉａｎｇ，ＪｉａＹｏｉｅ，ＷｕＴｉａｎ－ｚｈｕ，ＷｅｉＪｉａｎ－ｘｉｎ
常减压系统运行过程中存在的问题及解决措施
杨有文，王晓强，贾永杰，吴天柱，魏建新
（中国石油独山子石化分公司炼油厂第一联合车间，新疆独山子８３３６９９）
摘要：特针对１０ＭＴ／ａ常减压蒸馏装置运行过程中存在的问题进行分析并制定了相应的解决措施。通过这些问题，解决了蜡油Ｉ空气冷却器易结蜡、减压渣油水冷器易结膜等问题，实现了热量利用科学合理，解决了减压凝缩油外排污油利用难的问题，对同类装置安全生产有一定的借鉴性。关键词：常减压；塔顶腐蚀；结膜；污油
中图分类号：ＴＭ７３２文献标志码：Ｂ文章编号：１００３ — ６４９０（２０１７）０１－００６３－０２
ＰｒｏｂｌｅｍｓｉｎｔｈｅＯｐｅｒａｔｉｏｎｏｆＡｔｍｏｓｐｈｅｒｉｃＤｅｃｏｍｐｒｅｓｓｉｏｎ
Ｋｅｙｗｏｒｄｓ：ｎｏｒｍａｌｄｅｃｏｍｐｒｅｓｓｉｏｎ：ｔｏｗｅｒｔｏｐｃｏｒｒｏｓｉｏｎ；ｃｏｎｊｕｎｃｔｉｖａ；Ｄｉｒｔｙｏｉｌ
独山子石化公司１０ＭＴ／ａ常减压蒸馏装置于２００９年建成投酸性水循环线上增加过滤器，过滤掉腐蚀产物，控制过滤器

减温减压器操作及安全规程

一、开机1、开机前准备工作1．1检查管道法兰、法兰与附件之间的联接是否正确、牢固。

1．2检查各类阀门的开、闭状态及安全保护装备是否正常。

1．3检查仪表是否完好，仪表控制柜送电。

1．4试验减温减压阀和给水调节阀动作是否正常。

2、预热2．1关闭减温减压器入口电动闸阀和汽轮机前电动主汽门。

2．2将减温减压阀开2~4%，开各处疏水器，慢慢打开减温减压阀前后电动闸阀旁通管闸阀，进行预热，预热蒸汽压力不超过0.05Mpa，预热时间不少30分钟，预热温度约为150℃，期间核实各处压力和温度表是否与实际相符；检查法兰联接、阀门是否泄漏，如泄漏必须立即处理。

2．3检查减温水压力，正常后打开手动截止阀、手动节流阀。

3、预热后，慢慢打开减温减压阀前后电动闸阀。

4、以每分钟0.1~0.15Mpa压力进行升压，同时通知锅炉慢慢减少放散量。

5、在升压同时，手动调节减温减压阀、给水调节阀，保证蒸汽参数在规定范围内。

6、检查法兰联接、阀门是否泄漏，如泄漏必须立即处理。

7、当蒸汽压力规定值时，检查冷凝水排放是否正常。

8、当蒸汽参数正常后，即可投入到自动控制状态运行。

二、停机1、停减温减压器时，应预先通知锅炉和调度室，得到确认后方可停机。

2、逐渐关闭减温减压器前电动闸阀，同时通知锅炉增加放散量。

3、减温减压器前电动闸阀关闭后，手动关闭减压阀和给水调节阀，关闭出口电动闸阀。

4、关闭给水系统手动截止阀、手动节流阀。

5、开各处疏水器旁通阀，排放系统内的余水。

三、应急处理措施1、当减温减压阀和给水调节阀出现故障，影响设备安全运行时，应及时关闭减温减压装置前电动阀，排除故障后才能投入运行。

2、当实际使用流量低于设计流量的30%时，应由自动控制状态切换到手动控制状态，用手操控制减温减压阀和给水调节阀，同时，关小入口电动阀来控制流量，防止装置的异常升压。

3、当用户用汽量迅速减少时，逐步关小减温减压装置入口电动阀来控制流量，将自动控制状态切换到手动控制状态，用手操控制减温减压阀和给水调节阀来控制流量，同时通知锅炉增加放散量。

减温减压器调试专项方案

莲花股份有限公司集中供热项目一期工程1*45t/h锅炉及公用系统分系统调试办法（减温减压系统）莲花股份工程有限公司二零一〇年十二月目录1、编制根据.................................................................................. 错误!未定义书签。

2、调试目...................................................................................... 错误!未定义书签。

3、调试对象及范畴...................................................................... 错误!未定义书签。

4、调试办法及流程...................................................................... 错误!未定义书签。

5、调试前应具备条件.................................................................. 错误!未定义书签。

6、冲管注意事项及安全办法...................................................... 错误!未定义书签。

7、危险源辨识、防范.................................................................. 错误!未定义书签。

8、实验仪器、仪表...................................................................... 错误!未定义书签。

9、组织分工.................................................................................. 错误!未定义书签。

浅谈高压减温减压器及管线易出现的问题及处理方法

，
．
气
。
三登苎耋，。．完要孽曼凳警害要。套炉絷硅：
的蒸汽经过减压阀的节流降压与喷水减温后，生产～一一
辜筷主
。
＿
一… …
，
” ～一一～……
减温减压器主要参数表
：
Ｇ：弹簧全启式安全阀；Ｈ：喷水减温系统入口管线；Ｊ：安全阀排空管线；
Ｋ：轴向套筒式可调节喷水减温阀。
图１减温减压器简图
２温减压器主要暴露缺陷及原因分析
（１）减温减压器一次蒸汽侧（高压侧）管路管道上翘，焊口开裂、二次蒸汽侧（低压侧）管路焊
温减压器本体内部上下筒体温差最大温差８０＂Ｃ、最
小温差２５ ℃。２）减压阀整体重量约为ｌＴ，运行中减压阀操作较为频繁。但管线设计中有的减压阀下未设计支撑
或有的设计中支撑设计不合理等，对整体管路重压导致裂纹焊口开裂。３）低压侧出电动门前没有设计疏水，导致设备投运时受热不均，本体震动焊口开裂。减温减压器
２）参照ＤＬ５０３１－９４《电力建设施工及验收技术规范》、ＤＬ／Ｔ５０５４ —１９９６《火力发电厂汽水管道设计技术规定》。对管道的组织状态、焊缝状况、支
甘
肃
电力
技
术
４５
浅谈高压减温减压器及管线易出现的
问题及处理方法

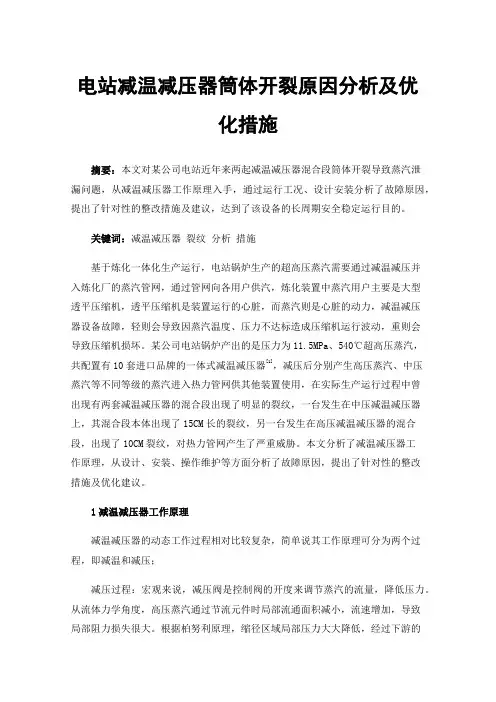

电站减温减压器筒体开裂原因分析及优化措施

电站减温减压器筒体开裂原因分析及优化措施摘要：本文对某公司电站近年来两起减温减压器混合段筒体开裂导致蒸汽泄漏问题，从减温减压器工作原理入手，通过运行工况、设计安装分析了故障原因，提出了针对性的整改措施及建议，达到了该设备的长周期安全稳定运行目的。

关键词：减温减压器裂纹分析措施基于炼化一体化生产运行，电站锅炉生产的超高压蒸汽需要通过减温减压并入炼化厂的蒸汽管网，通过管网向各用户供汽，炼化装置中蒸汽用户主要是大型透平压缩机，透平压缩机是装置运行的心脏，而蒸汽则是心脏的动力，减温减压器设备故障，轻则会导致因蒸汽温度、压力不达标造成压缩机运行波动，重则会导致压缩机损坏。

某公司电站锅炉产出的是压力为11.5MPa、540℃超高压蒸汽，共配置有10套进口品牌的一体式减温减压器[1]，减压后分别产生高压蒸汽、中压蒸汽等不同等级的蒸汽进入热力管网供其他装置使用，在实际生产运行过程中曾出现有两套减温减压器的混合段出现了明显的裂纹，一台发生在中压减温减压器上，其混合段本体出现了15CM长的裂纹，另一台发生在高压减温减压器的混合段，出现了10CM裂纹，对热力管网产生了严重威胁。

本文分析了减温减压器工作原理，从设计、安装、操作维护等方面分析了故障原因，提出了针对性的整改措施及优化建议。

1减温减压器工作原理减温减压器的动态工作过程相对比较复杂，简单说其工作原理可分为两个过程，即减温和减压；减压过程：宏观来说，减压阀是控制阀的开度来调节蒸汽的流量，降低压力。

从流体力学角度，高压蒸汽通过节流元件时局部流通面积减小，流速增加，导致局部阻力损失很大。

根据柏努利原理，缩径区域局部压力大大降低，经过下游的扩展区后，速度下降，压力再增加，但因为内部紊流和能量损失，下游压力不会恢复到与上游压力完全相同，从而实现降压目的。

减温过程：减温过程的核心为减温水的雾化以及与高温蒸汽的混合，雾化式减温器是将高压减温水通过减温水调节阀引入到减温器喷嘴，通过减温水调节阀通过喷嘴使减温水高速喷射，水滴呈微粒状，达到强化雾化效果，与高温蒸汽进行混合，减温水通过喷嘴雾化蒸发吸收热量，从而使蒸汽达到降温的目的。
