led数码管点阵显示器
3.2 单片机控制LED数码管的显示
5.3.2 LED数码管的静态显示与动态显示
2. 动态显示方式
图5-9 4位LED数码管动态显示示意图
5.3.2 LED数码管的静态显示与动态显示
2. 动态显示方式
各位数码管轮流点亮的时间间隔（扫描间隔）应根据实 际情况定。发光二极管从导通到发光有一定的延时，如果点 亮时间太短，发光太弱，人眼无法看清；时间太长，产生闪 烁现象，且此时间越长，占用单片机时间也越多。另外，显 示位数增多，也将占用单片机大量时间，因此动态显示实质 是以执行程序时间来换取I/O端口减少。下面是动态显示实 例。
void main(void)
ห้องสมุดไป่ตู้
{
P0=0xa4;
//将数字"2"的段码送P0口
P1=0xf8;
//将数字"7"的段码送P1口
while(1)
//无限循环
;
}
5.3.2 LED数码管的静态显示与动态显示
2. 动态显示方式
显示位数较多时，静态显示所占的I/O口多，这时常 采用动态显示。为节省I/O口，通常将所有显示器段码 线相应段并联在一起，由一个8位I/O口控制，各显示位 公共端分别由另一单独I/O口线控制。
// 如段码为0x01，表明一个循环显示已结束 } }
5.3.1 LED数码管显示原理
void delayms(uint j) { uchar i; for(;j>0;j--)
{ i=250; while(--i); i=249; while(--i);
} }
// 延时函数
5.3.1 LED数码管显示原理
图5-10 8只数码管分别滚动显示单个数字1～8
5.3.2 LED数码管的静态显示与动态显示
《数码管显示》课件
具有高分辨率、低成本等优点，但存在视角较小、响应速度较慢等问题。
LCD显示器
具有高亮度、长寿命、低功耗等优点，但存在色彩表现较差等问题。
LED显示器
05
CHAPTER
数码管显示的实际应用案例
数码管常用于智能家居控制面板，显示温度、湿度、时间等信息，方便用户了解家居环境状况。
《数码管显示》ppt课件
目录
数码管显示概述数码管显示原理数码管显示驱动电路数码管显示技术发展趋势数码管显示的实际应用案例
01
CHAPTER
数码管显示概述
是一种通过控制LED灯的亮灭来显示数字或字符的电子显示器件。
数码管显示器
发光原理
显示效果
利用LED灯的发光特性，通过导通或截止控制LED灯的亮灭，以显示不同的数字或字符。
数码管显示器具有高亮度、高清晰度、低功耗等优点，常用于各种电子设备中。
03
02
01
按位数分类
01
一位、两位、三位、四位等数码管显示器，位数越多，可以显示的数字或字符越多。
按显示内容分类
02
七段数码管显示器、点阵式数码管显示器等，不同的显示内容适用于不同的应用场景。
按控制方式分类
03
静态数码管显示器、动态数码管显示器，静态数码管显示器直接控制每个LED灯的亮灭，而动态数码管显示器则是通过扫描方式控制LED灯的亮灭。
02
CHAPTER
数码管显示原理
数码管内部由多个LED灯珠组成，每个灯珠都有一个阴极和阳极，通过控制阴极和阳极的电压来控制灯珠的亮灭。
发光原理
数码管通常有单色和双色两种类型，单色数码管只能发出红、绿、黄等单色光，而双色数码管则能发出红、绿、黄等两种颜色。
LED数码管显示
动态驱动
通过扫描方式逐行点亮 LED数码管，适用于多位 数显示。
集成电路驱动
使用专用集成电路芯片驱 动LED数码管，具有驱动 能力强、稳定性高等优点。
03
LED数码管的分类与选择
七段数码管
01
02
03
04
七段数码管是最常见的LED数 码管，由七个LED段（a-g）和 一个可选的小数点（dp）组成。
十六进制数码管也有共阳和共阴两种类型，使用方法与 七段数码管类似。
它能够显示数字和英文字母，以及一些特殊字符，通过 控制每个段的亮灭来显示不同的字符。
十六进制数码管在计算机、通信、仪器仪表等领域应用 广泛。
点阵式LED显示屏
01
点阵式LED显示屏由多个LED灯组成的矩阵，通过控制每个LED 灯的亮灭来显示文字、图像和视频等。
它能够显示数字0-9和某些英 文字母，通过控制每个段的亮
灭来显示不同的字符。
七段数码管有共阳和共阴两种 类型，共阳极的公共端接高电 平，共阴极的公共端接低电平
。
七段数码管具有低功耗、高亮 度、长寿命等优点，广泛应用
于各种显示设备中。
十六进制数码管
十六进制数码管是一种能够显示十六进制字符的LED数 码管，由16个LED段（0-9、A-F）组成。
驱动芯片的作用
提供稳定的电流，控制LED数码管的亮度和显示内 容。
常见驱动芯片型号
如74HC595、74HC164等。
驱动芯片的选择
根据LED数码管的位数和扫描方式，选择合适的驱 动芯片。
LED数码管的接口电路
接口电路的作用
实现LED数码管与微控制器的通信，传输显示数据。
常见接口电路
如共阳极、共阴极等。

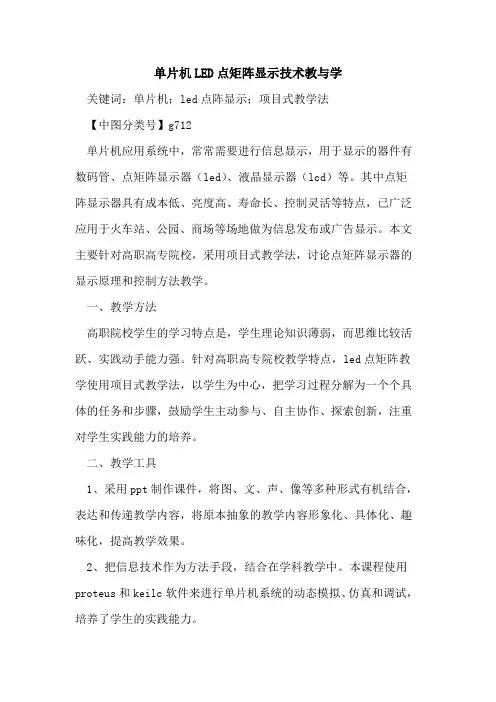

单片机LED点矩阵显示技术教与学
单片机LED点矩阵显示技术教与学关键词：单片机；led点阵显示；项目式教学法【中图分类号】g712单片机应用系统中，常常需要进行信息显示，用于显示的器件有数码管、点矩阵显示器（led）、液晶显示器（lcd）等。
其中点矩阵显示器具有成本低、亮度高、寿命长、控制灵活等特点，已广泛应用于火车站、公园、商场等场地做为信息发布或广告显示。
本文主要针对高职高专院校，采用项目式教学法，讨论点矩阵显示器的显示原理和控制方法教学。
一、教学方法高职院校学生的学习特点是，学生理论知识薄弱，而思维比较活跃、实践动手能力强。
针对高职高专院校教学特点，led点矩阵教学使用项目式教学法，以学生为中心，把学习过程分解为一个个具体的任务和步骤，鼓励学生主动参与、自主协作、探索创新，注重对学生实践能力的培养。
二、教学工具1、采用ppt制作课件，将图、文、声、像等多种形式有机结合，表达和传递教学内容，将原本抽象的教学内容形象化、具体化、趣味化，提高教学效果。
2、把信息技术作为方法手段，结合在学科教学中。
本课程使用proteus和keilc软件来进行单片机系统的动态模拟、仿真和调试，培养了学生的实践能力。
三、教学过程1、任务引入在课程开始就告诉学生基本任务：利用单片机控制一个8×8点矩阵显示器，显示出字符”大”。
2、任务分析明确任务后，引导学生进行任务分析。
任务基本目标是用单片机控制led点阵显示器，显示特定字符、图形。
要完成这个任务，必须掌握以下知识：（1）掌握led点阵显示器工作原理及使用方法；（2）掌握单片机控制led点阵显示器的程序设计方法；（3）熟悉单片机应用系统分析和软硬件设计的基本方法，建立单片机系统设计的基本概念；3、相关知识讲解（1）led点阵显示器结构led点阵显示器是把多个led发光二极管按矩阵方式排列在一起，通过对每个led进行发光控制，完成各种字符或图形的显示。
点矩阵显示器分类方法有多种，根据每行或每列所包含的led个数不同，可分为5*7、8*8、16*16等类型。
led点阵显示屏工作原理
led点阵显示屏工作原理
LED点阵显示屏是一种使用LED灯珠组成像素点的显示设备，可以显示文字、图像和动态效果。
它是由许多个LED灯珠组
成的矩阵，每个LED灯珠充当一个像素点。
LED点阵显示屏的工作原理是通过控制每个LED灯珠的亮灭
状态来显示图像。
每个像素点都有一个控制器，控制器通过电信号控制LED灯珠的开关状态。
当需要显示某个像素点时，
相应的控制器发送控制信号，使对应的LED灯珠点亮，而其
他灯珠则保持熄灭状态。
通过不同的LED灯珠亮灭组合，可
以显示出不同的图案和文字。
LED点阵显示屏通常采用的是逐行扫描的方式进行显示。
当
需要显示一行像素点时，控制器按照预设的规律依次发送控制信号，点亮该行的LED灯珠。
然后快速切换到下一行，再次
发送控制信号。
通过不断重复这个过程，整个屏幕的像素点逐行点亮，最终形成完整的图案。
此外，LED点阵显示屏还需要外部的控制电路来生成控制信号。
通常使用的是微控制器或专门的驱动芯片，通过编程控制LED灯珠的亮灭状态。
控制信号可以通过串行通信或并行通
信的方式传输到控制器。
总的来说，LED点阵显示屏通过控制LED灯珠的亮灭状态来
显示图案和文字。
通过逐行扫描的方式进行显示，并使用控制电路生成相应的控制信号。
这样就能够实现LED点阵显示屏
的工作原理。
led点阵书写显示屏
LED点阵书写显示屏简介LED点阵书写显示屏是一种可以通过控制LED灯点阵来显示文字、图形或动画的设备。
它通常由多行多列的LED灯组成，可以通过驱动电路控制每个LED灯的亮暗状态，从而组成所需的显示内容。
LED点阵书写显示屏广泛应用于电子签名、室内广告、钟表显示、信息显示等领域。
工作原理LED点阵书写显示屏的工作原理是通过控制每个LED灯的点亮与关闭，来实现对文字、图形或动画的显示。
通常，LED 点阵书写显示屏会采用多行多列的LED灯排列方式，例如8行32列。
其中，每个LED点阵中的每一个发光元素都称为一个像素。
通过控制每个像素点的亮暗状态，可以显示出不同的图案或文字。
一般来说，LED点阵书写显示屏由控制电路和多个LED灯组成。
控制电路负责接收输入信号，并将信号转换为对应的控制信号，然后通过驱动电路控制每个LED灯的亮暗状态。
驱动电路通常通过行列扫描的方式来控制每个像素点，实现整个显示屏的点亮与关闭。
当需要显示文字或图案时，控制电路会将相应的数据发送给驱动电路。
驱动电路会按照预先定义好的显示模式，按行或按列的方式扫描每个像素点，并控制其亮暗状态，从而显示出所需的内容。
为了实现更复杂的显示效果，LED点阵书写显示屏通常会配备一些灰度调节电路，可以在不同的像素点上显示出不同的亮度。
优势和应用领域LED点阵书写显示屏的优势在于其高亮度、高对比度、低能耗和长寿命。
相比于传统的液晶显示屏，LED点阵书写显示屏具有更好的可视性和更广的视角范围。
同时，由于其灯珠式组件结构，可以实现更高的刷新率和更快的响应速度。
基于这些优势，LED点阵书写显示屏在许多领域都有广泛的应用。
例如，在室内广告中，LED点阵书写显示屏可以用于吸引顾客眼球，展示各种图像和文字信息。
在电子签名领域，LED点阵书写显示屏可以用于显示用户输入的电子签名，例如在银行柜台、快递柜等场景。
此外，LED点阵书写显示屏还可用于钟表显示、信息显示、舞台演出等行业。
数码管显示(全面)
• 程序设计内容
由于显示的数字0-9的字形码没有规律可循，只能采用 查表的方式来完成P0口对数码管的控制。方法是找出 共阴极数码管显示0-9的字形码，按着数字0-9的顺序， 把这十个字形码放入数组table[]中。
• C语言源程序 • 调试与仿真
4.3 I/O口应用实例与仿真
例4.6 动态数码管显示的proteus仿真及C语言 程序设计
4.3 I/O口应用实例与仿真
• 程序设计内容
（1）动态扫描方法：动态扫描采用各数码管循环轮流 显示的方法，本例中，先让左边第一位数码管显示数 字“1”，延时一定时间后，第二位显示“2”，以此类 推，到第五位显示“5”后，又从“1”开始循环显示。 当循环显示频率较高时，利用人眼的暂留特性，我们 看到这五位数码管仿佛在同时显示，而看不出闪烁显 示现象。这种显示需要一个接口完成字形码的输出 （字形选择），另一接口完成各数码管的轮流点亮 （数位选择）。需要注意一点，由于电路的特性，在 点亮每一位数码管之前，一定要对整个数码管清屏 （场消隐），即让所有位选信号都处于不被选中状态。
g f GND a b a a f e d g b c dp b c d e f g dp a b c d e f g dp
＋5V
·
e d GND c dp
（a）
共阴极
（b）
共阳极
使用LED显示器时，要注意区分这两种不同的接法。为了显 示数字或字符，必须对数字或字符进行编码。七段数码管加上一 个小数点，共计8段。因此为LED显示器提供的编码正好是一个字 节。TX-1B实验板用共阴LED显示器，根据电路连接图显示16进制
数码管是如何显示出字符的 数码管静态显示与动态显示原理
显示器及其接口
LED点阵显示器介绍
LED点阵显示器介绍LED点阵显示器介绍电子元件知识9月28，点阵显示器有单色和双色两类，可显示红，黄，绿，橙等。
LED点阵有4times;4、4times;8、5times;7、5times;8、8times;8、16times;16、24times;24、40times;40等多种；根据图素的数目分为等，双原色、三原色等，根据图素顏色的不同所显示的文字、图像等内容的顏色也不同，单原色点阵只能显示固定色彩如红、绿、黄等单色，双原色和三原色点阵显示内容的顏色由图素内不同顏色发光二极体点亮组合方式决定，如红绿都亮时可显示黄色，如果按照脉冲方式控制二极体的点亮时间，则可实现256或更高级灰度显示，即可实现真彩色显示。
几种LED点阵显示器的内部电路结构和外型规格，其他型号点阵的结构与引脚可试验获得，LED点阵显示器单块使用时，既可代替数码管显示数位，也可显示各种中西文字及符号，如5 x 7点阵显示器用于显示西文字母，5times;8点阵显示器用于显示中西文，8 x 8点阵用于显示中文文字，也可用于图形显示。
用多块点阵显示器组合则可构成大屏幕显示器，但这类实用装置常通过微机或单片机控制驱动。
由LED点阵显示器的内部结构可知，器件宜采用动态扫描驱动方式工作，由于LED管芯大多为高亮度型，因此某行或某列的单体LED 驱动电流可选用窄脉冲，但其平均电流应限制在20mA内，多数点阵显示器的单体LED的正向压降约在2V左右，但大亮点∮10的点阵显示器单体LED的正向压降约为6V。
大屏幕显示系统一般是将由多个LED点阵组成的小模组以搭积木的方式组合而成的，每一个小模组都有自己的独立的控制系统，组合在一起后只要引入一个总控制器控制各模组的命令和资料即可，这种方法既简单而且具有易展、易维修的特点。
LED点阵显示系统中各模组的显示方式有静态和动态显示两种。
静态显示原理简单、控制方便，但硬体接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲驱动，从上到下逐次不断地对显示幕的各行进行选通，同时又向各列送出表示图形或文字资讯的脉冲信号，反復迴圈以上操作，就可显示各种图形或文字资讯。
数码管 led lcd
数码管、LED与LCD在现代电子设备中，显示技术扮演着至关重要的角色。
无论是家用电器、工业控制设备还是通讯工具，都离不开各种显示器件。
数码管、发光二极管（LED）和液晶显示屏（LCD）是三种常见的显示技术。
它们各有特点，适用于不同的应用场景。
本文将对这三种显示技术进行深入探讨和比较。
一、数码管数码管，又称七段显示器或七段数码管，是一种基础的电子显示器件。
它通常由七个条形发光段（用于表示数字0-9）和一个小数点发光段组成。
通过控制这些发光段的亮灭，可以显示不同的数字或字符。
数码管分为共阴和共阳两种类型，根据电路设计的不同选择使用。
数码管的优点是结构简单、成本低廉、亮度较高。
它特别适用于只需要显示有限数字和字符的场合，如计算器、电子钟等。
然而，数码管的缺点也很明显：它只能显示固定的数字和字符，无法显示图像或复杂文字信息；此外，它的显示颜色通常较为单一，且功耗相对较高。
二、LEDLED（发光二极管）是一种能够将电能转化为可见光的固态半导体器件。
与数码管相比，LED具有更低的功耗、更长的寿命和更丰富的颜色选择。
随着技术的发展，LED的尺寸越来越小，亮度越来越高，使得它在各种显示领域都有广泛的应用。
LED显示屏由大量LED点阵组成，可以显示文字、数字、图像和视频等多种信息。
它的显示内容可以通过编程控制，具有极高的灵活性和可扩展性。
LED显示屏广泛应用于户外广告、体育场馆、舞台背景、交通信号灯等领域。
LED的优点包括高亮度、广视角、长寿命、低功耗和环保等。
然而，LED显示屏也存在一些缺点：首先，它的制造成本相对较高，尤其是高分辨率和大尺寸的显示屏；其次，LED显示屏在长时间使用后可能会出现亮度衰减和颜色偏移的问题；最后，LED 显示屏的散热问题也需要特别关注，因为高温会影响LED的性能和寿命。
三、LCDLCD（液晶显示屏）是一种利用液晶材料的电光效应来实现显示的器件。
与数码管和LED不同，LCD本身不发光，而是通过调控背光的光线透过液晶层来实现显示。
led点阵显示类型及工作原理 -回复
led点阵显示类型及工作原理-回复智能科技的迅猛发展带动了各种新型的显示设备的出现，而LED点阵显示器无疑是其中的翘楚。
各种尺寸、颜色和分辨率的LED点阵显示器广泛应用于电子设备、汽车、户外广告牌等众多领域。
本文将以LED点阵显示器的类型和工作原理为主线，详细介绍这一新兴显示技术的前沿发展。
首先，我们来了解LED点阵显示器的基本类型。
根据LED的组成方式和控制方式，LED点阵显示器可以分为多种类型，其中最常见的包括：行列式、矩阵式和共阳极/共阴极LED点阵。
行列式LED点阵显示器是指LED按照行和列组成的一种结构。
它的布局类似于一个二维矩阵，通过控制每个LED的行和列电流，使得某些LED 点亮或熄灭，从而实现对文字、图形或者动画的显示。
行列式LED点阵显示器通常由多个LED模块组成，每个模块包含若干行和若干列的LED。
这种类型的LED点阵显示器相对简单，成本较低，被广泛应用于电子钟、电子游戏机等小型设备中。
矩阵式LED点阵显示器是一种更复杂的结构。
矩阵式LED点阵显示器将多个LED按照矩阵的方式排列在一起，每个矩阵单元都是一个LED。
与行列式不同的是，矩阵式LED点阵显示器可独立控制每个矩阵单元的亮度和颜色，因此可以实现更加丰富多彩的显示效果。
这种类型的LED点阵显示器广泛应用于室内和室外广告牌、舞台灯光效果等领域。
共阳极/共阴极LED点阵是根据LED的极性来命名的。
共阳极LED点阵的阳极连接在一起，通过控制各个LED的阴极电流来实现点亮或熄灭。
而共阴极LED点阵则相反，阴极连接在一起，通过控制各个LED的阳极电流来实现点亮或熄灭。
共阳极LED点阵和共阴极LED点阵的选择取决于具体应用需求，它们在显示效果和电路布局上有一些差异。
接下来，我们来了解LED点阵显示器的工作原理。
LED点阵显示器的工作原理可以简单概括为电流控制和光发射。
LED是一种半导体器件，具有直接光发射特性。
当正向电流通过LED时，半导体材料中的载流子会被激发，导致能级跃迁并释放出光能。
led点阵显示屏知识
LED点阵显示屏知识1. 概述LED点阵显示屏是一种常见的电子显示设备，由许多LED（发光二极管）组成的矩阵构成。
它可以用来显示数字、字符、图形等信息，被广泛应用于计算机、电子产品以及室内外广告等领域。
2. LED点阵显示原理LED点阵显示屏的原理非常简单。
它由多个LED组成，每个LED 可以独立控制亮灭状态。
通过控制不同LED的亮灭组合，可以显示出不同的字符、数字或图形。
LED点阵显示屏通常采用共阳极或共阴极的方式驱动。
对于共阳极显示屏，所有的阳极端都连接在一起，而对于共阴极显示屏，则是所有的阴极端连接在一起。
通过对某一行（或列）的LED点亮，可以选择显示的位置。
LED点阵显示屏根据LED的颜色和尺寸可以分为多种类型。
常见的LED点阵显示屏有七段式和十六段式。
3.1 七段式LED点阵显示屏七段式LED点阵显示屏一般用于显示数字。
它由7个LED组成，分别可以显示0-9的数字。
通过对不同的LED点亮或熄灭，可以显示不同的数字。
3.2 十六段式LED点阵显示屏十六段式LED点阵显示屏可以显示更加复杂的字符和图形。
它由16个LED组成，每个LED可以显示多种状态。
通过控制不同的LED 点亮组合，可以显示出字母、数字、符号等。
LED点阵显示屏的控制需要通过控制电流和电压来实现。
其中，电流大小决定LED的亮度，电压的正反决定LED的亮灭。
LED点阵显示屏通常通过控制芯片来实现。
常见的控制芯片有MAX7219、TM1637等，它们可以通过串行通信方式来控制多个LED 的状态。
5. LED点阵显示屏的应用LED点阵显示屏在电子产品中有着广泛的应用。
它可以用于显示时间、温度、湿度等数据，也可以用于显示滚动广告、跑马灯等。
此外，LED点阵显示屏还可以用于室内外广告牌、大屏幕显示、舞台演出等场合。
它具有亮度高、能耗低、寿命长、可靠性好等优点。
6. 总结LED点阵显示屏作为一种常见的电子显示设备，已经成为我们生活中不可或缺的一部分。
MAX7219点阵数码管介绍
MAX7219（MAX7221）LED驱动器介绍MAX7219（MAX7221）LED驱动器简介MAX7219（MAX7221）是一种多位LED显示驱动器，它采用3线串行接口传送数据，可直接与微处理器接口连接，用户可以方便修改其内部参数以实现多位LED 显示。
MAX7219（MAX7221）内部含硬件动态扫描电路、BCD译码器、段驱动器和位驱动器。
此外，MAX7219（MAX7221）内部还含有8X8 位静态RAM,用于存放8个数字的显示数据。
MAX7219（MAX7221）可直接驱动64 段LED点阵数码管。
当多片MAX7219（MAX7221）级联时，可控制更多的LED 点阵数码管。
MAX7219实物图 MAX7221实物图MAX7219（MAX7221）LED驱动器应用领域1、条线图显示应用领域。
2、仪表面板应用领域。
3、工业控制应用领域。
4、LED矩阵显示应用领域。
MAX7219（MAX7221）LED驱动器特点1、10MHz连续串行口。
2、独立的LED段控制。
3、数字的译码与非译码选择。
4、150μA的低功耗关闭模式。
5、亮度的数字和模拟控制。
6、高电压中断显示。
7、共阴极LED显示驱动。
8、限制回转电流的段驱动来减少EMI（MAX7221）。
9、SPI, QSPI, MICROWIRE串行接口（MAX7221）。
10、24脚的 DIP和 SO 封装。
MAX7219（MAX7221）LED驱动器管脚说明MAX7219（MAX7221）LED驱动器管脚内部分配MAX7219（MAX7221）LED驱动器寄存器下表列出了MAX7219（MAX7221）LED驱动器的14 个可寻址的数据寄存器和控制寄存器。
数据寄存器由一个在片上的8×8 的双向SRAM 来实现，它们可以直接寻址，所以只要在电压大于2V 的情况下每个数据都可以独立的修改或保存。
控制寄存器包括译码控制寄存器、亮度控制寄存器、扫描界限寄存器、关断模式寄存器、测试控制寄存器。
LED点阵显示器
ＬＥＤ点阵显示器王海波辽宁省电子研究设计院有限公司【摘要】本设计使用简单单片机ＡＴ９８Ｓ５２作为主控制模块，利用简单的外围电路来驱动１６＊１６的点阵ＬＥＤ显示屏。
利用烧录器可以很方便的实现单片机与。
Ｃ机等外围存储设备的数据传输，并能利用软件方便的进行显示内容的多样变化，另一方面点阵显示屏广泛的应用于医院、机场、银行等公共场所，使信息的发布全面进入动屏时代，所以本设计具有很强的现实应用性。
【关键词】点阵ＬＥＤ单片机近几年来，它得到迅猛的发展和广泛的应用。
从七十年代起，已有人开始用ＬＥＤ做为发光像素研制ＬＥＤ显示器。
随着微机技术的发展和ＬＥＤ器件的成熟，ＬＥＤ显示屏也得到迅猛的发展。
目前已研制出多种规格的ＬＥＤ屏，从色彩上讲有单色、多色、全色显示屏，从显示尺寸上讲，ＬＥＤ屏现已做到了数百平方米。
现已形成了一个新兴的高科技产业。
最近，蓝色、纯绿色超高亮发光二极管相继研制成功并已商品化。
用ＬＥＤ制成室外"大彩电"已成为现实，它标志着ＬＥＤ显示技术达到了一个新的高度。
ＬＥＤ电子显示屏是随着计算机及相关的微电子﹑光电子技术的迅猛发展而形成的一种新型信息显示媒体。
它利用发光二极管构成的点阵模块或像素单元组成可变面积的显示屏幕，以可靠性高、使用寿命长、环境适应能力强、性能价格比高、使用成本低等特点，在短短的十来年中，迅速成长为平板显示的主流产品，在信息显示领域得到了广泛的应用。
ＬＥＤ显示屏是用发光二极管作显示像素而构成的显示屏，受空间限制小，适合于几平方米到几百平方米的屏幕，在此范围内和其它几种屏幕相比有较强优势，可表现文字、图形、图像、动画和视频，能较好地适应各种使用环境。
ＬＥＤ显示屏系统一般由微机、发送控制板、接收控制板、显示屏屏体、稳压电源及金属框架等部分构成。
（１）微机主要用于大屏幕系统的操作和控制，体现在上层软件部分。
用来制作、编辑欲显示的内容，包括文字、图像、表格，并设臵各种节目的播放顺序及画面停留时间等。
LED显示器的结构与原理
LED 显示器的结构与原理1. 结构种类七段LED 显示器(数码管)系发光器件的一种。
