大屏幕LED点阵显示系统

合集下载

LED点阵显示屏系统设计方案

LED点阵显示屏系统设计方案

LED点阵显示屏系统设计方案第1章绪论1.1 课题背景1.1.1 选题背景LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体,显示屏由几万到几十万个半导体发光二极管像素点均匀排列组成。

利用不同的材料可以制造不同色彩的LED像素点。

目前应用最广的是红色、绿色、黄色。

而蓝色和纯绿色LED的开发已经达到了实用阶段。

LED显示屏可以显示变化的数字、文字、图形图像;不仅可以用于室内环境还可以用于室外环境,具有投影仪、电视墙、液晶显示屏无法比拟的优点[1]。

在短短的十来年中,LED点阵显示屏就以亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定的优点迅速成长为平板显示的主流产品,在信息显示领域得到了广泛的应用。

LED的发展前景极为广阔,目前正朝着更高亮度、更高耐气候性、更高的发光密度、更高的发光均匀性、可靠性、全色化方向发展。

LED显示屏的应用涉及社会经济的许多领域,主要包括证券交易、金融信息显示、机场航班动态信息显示、港口、车站旅客引导信息显示、体育场馆信息显示、道路交通信息显示、调度指挥中心信息显示、邮政、电信、商场购物中心等服务领域的业务宣传及信息显示、广告媒体新产品等。

1.1.2 研究现状及发展趋势(1)我国LED产业发展现状经历了多年的发展,我国LED产业已从购买芯片、外延片生产应用产品,逐步发展到自主生产外延片和芯片的阶段,并且已具备一定技术和产业基础。

初步形成从外延片生产、芯片制备到器件封装、集成应用等比较完整的产业链。

我国上游产业的现状,一是参与单位多,主要单位有中科院半导体所、中科院物理所、电子工业集团第十三电子研究所、北京大学、清华大学、南昌大学和一些企业;但是这些参与单位都想建立自己产能,起始阶段产能都不大,整个产业看起来资源分散,没有规模;而且科研院所都想建立自己的产能,在技术输出上排外,而实际上各科研单位某一时间突破的可能仅是产业技术链的某一环节,整体上产业化条件还不具备,这样虽然每年看起来各个方面的技术都在突破,但产业化效率非常低。

基于51单片机的LED点阵显示屏系统的设计

基于51单片机的LED点阵显示屏系统的设计

基于51单片机的LED点阵显示屏系统的设计摘要:本篇论文主要介绍基于51单片机的LED点阵显示屏系统的设计方案。

该系统通过51单片机进行数据处理,并将数据在LED点阵显示屏上进行展示,具有显示效果好、成本低等优点。

论文主要介绍了硬件电路设计、程序设计、PCB设计以及实验结果等内容,对基于51单片机的LED点阵显示屏系统的实用性进行了探讨。

关键词:51单片机、LED点阵显示屏、硬件电路设计、程序设计、PCB设计、实验结果一、引言LED点阵显示屏是一种广泛应用于各种场合,如宣传广告、商店展示、显示器等领域的显示设备。

与传统的显示屏相比,LED点阵显示屏具有显示效果好、成本低等优点。

近年来,随着51单片机技术的不断发展,基于51单片机的LED点阵显示屏系统在各个领域得到了广泛的应用。

本文主要介绍基于51单片机的LED点阵显示屏系统的设计方案。

该系统通过51单片机进行数据处理,并将数据在LED点阵显示屏上进行展示,具有良好的实用性和经济效益。

论文主要包括硬件电路设计、程序设计、PCB设计以及实验结果等部分。

二、硬件电路设计1. 系统框图基于51单片机的LED点阵显示屏系统的硬件。

2. 数码管显示电路基于51单片机的LED点阵显示屏系统的中,采用BCD数码管进行数据输入。

BCD数码管共四位,每一位数字独立控制。

数码管显示电路主要包括74HC595移位寄存器、串联$k$向$n$型译码器以及BCD数码管组成。

采用74HC595移位寄存器可以将多个BCD数码通过串联方式连接在一起,从而减少了输出引脚的数量。

通过寄存器的移位方式,可以实现控制数据的输入和输出。

3. LED点阵显示电路在本系统中,采用了8*8共阴极的LED点阵显示屏,并通过双向移位寄存器74HC595将数据的控制信号传输到LED点阵显示屏。

在具体的控制方案中,将LED点阵显示屏划分为8*8个小块,每个小块对应一个控制信号,通过移位寄存器将每一个小块的控制信号输出到LED 点阵上。

led点阵显示屏工作原理

led点阵显示屏工作原理

led点阵显示屏工作原理
LED点阵显示屏是一种使用LED灯珠组成像素点的显示设备,可以显示文字、图像和动态效果。

它是由许多个LED灯珠组
成的矩阵,每个LED灯珠充当一个像素点。

LED点阵显示屏的工作原理是通过控制每个LED灯珠的亮灭
状态来显示图像。

每个像素点都有一个控制器,控制器通过电信号控制LED灯珠的开关状态。

当需要显示某个像素点时,
相应的控制器发送控制信号,使对应的LED灯珠点亮,而其
他灯珠则保持熄灭状态。

通过不同的LED灯珠亮灭组合,可
以显示出不同的图案和文字。

LED点阵显示屏通常采用的是逐行扫描的方式进行显示。


需要显示一行像素点时,控制器按照预设的规律依次发送控制信号,点亮该行的LED灯珠。

然后快速切换到下一行,再次
发送控制信号。

通过不断重复这个过程,整个屏幕的像素点逐行点亮,最终形成完整的图案。

此外,LED点阵显示屏还需要外部的控制电路来生成控制信号。

通常使用的是微控制器或专门的驱动芯片,通过编程控制LED灯珠的亮灭状态。

控制信号可以通过串行通信或并行通
信的方式传输到控制器。

总的来说,LED点阵显示屏通过控制LED灯珠的亮灭状态来
显示图案和文字。

通过逐行扫描的方式进行显示,并使用控制电路生成相应的控制信号。

这样就能够实现LED点阵显示屏
的工作原理。

LED点阵显示系统设计毕业设计论文优秀论文附文献综述

LED点阵显示系统设计毕业设计论文优秀论文附文献综述

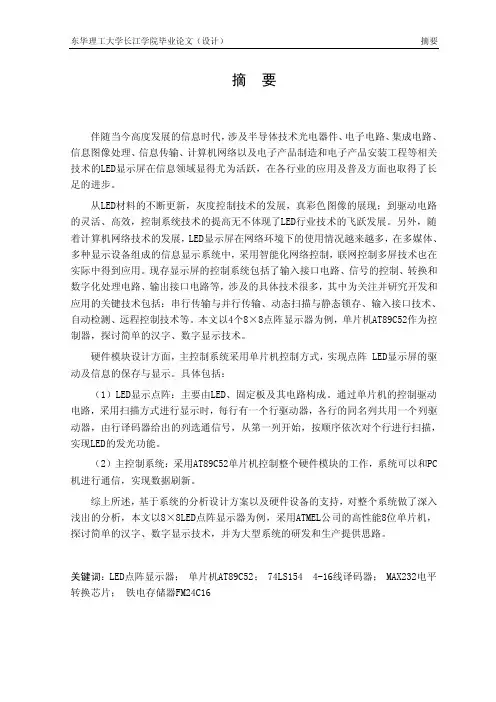

摘要伴随当今高度发展的信息时代,涉及半导体技术光电器件、电子电路、集成电路、信息图像处理、信息传输、计算机网络以及电子产品制造和电子产品安装工程等相关技术的LED显示屏在信息领域显得尤为活跃,在各行业的应用及普及方面也取得了长足的进步。

从LED材料的不断更新,灰度控制技术的发展,真彩色图像的展现;到驱动电路的灵活、高效,控制系统技术的提高无不体现了LED行业技术的飞跃发展。

另外,随着计算机网络技术的发展,LED显示屏在网络环境下的使用情况越来越多,在多媒体、多种显示设备组成的信息显示系统中,采用智能化网络控制,联网控制多屏技术也在实际中得到应用。

现存显示屏的控制系统包括了输入接口电路、信号的控制、转换和数字化处理电路、输出接口电路等,涉及的具体技术很多,其中为关注并研究开发和应用的关键技术包括:串行传输与并行传输、动态扫描与静态锁存、输入接口技术、自动检测、远程控制技术等。

本文以4个8×8点阵显示器为例,单片机AT89C52作为控制器,探讨简单的汉字、数字显示技术。

硬件模块设计方面,主控制系统采用单片机控制方式,实现点阵 LED显示屏的驱动及信息的保存与显示。

具体包括:(1)LED显示点阵:主要由LED、固定板及其电路构成。

通过单片机的控制驱动电路,采用扫描方式进行显示时,每行有一个行驱动器,各行的同名列共用一个列驱动器,由行译码器给出的列选通信号,从第一列开始,按顺序依次对个行进行扫描,实现LED的发光功能。

(2)主控制系统:采用AT89C52单片机控制整个硬件模块的工作,系统可以和PC 机进行通信,实现数据刷新。

综上所述,基于系统的分析设计方案以及硬件设备的支持,对整个系统做了深入浅出的分析,本文以8×8LED点阵显示器为例,采用ATMEL公司的高性能8位单片机,探讨简单的汉字、数字显示技术,并为大型系统的研发和生产提供思路。

关键词:LED点阵显示器;单片机AT89C52; 74LS154 4-16线译码器; MAX232电平转换芯片;铁电存储器FM24C16ABSTRACTWith the high development of communication in our society,LED large screen include so many kinds of technique such as semiconductor technology, electrocircuit, integrate circuit,image manipulation, information transfers, computer network and electronic manufacture technology and engineering has become more and more active in the information field, and also make a great progress with application and populaziration in every walk of life.From the development of the material of LED, the technique of ash-degree control, the clearly multicolor image’s displaying to the active and high efficient drive electrocircuit, also the improving skill of control system are all incarnate the great progress of the LED-industry. In addition , with the development of network LED large screen is more and more in used ,intelligentize net control and net-join control technology are also bu used in practice under the multimedia and information display system composed with multi-device environment. Taking four 8 ×8 LED matrix with the controller of single-chip minicomputer AT89C52 as an example, we discuss the display technology of Chinese character, number.The hardware-model is under the single-chip’s control, achieve saving the information and driving the LED. Including :1.Led-field-array display: it is consist of LED, fixation and driving electrocircuit. At last through the control of single-chip accomplish the word and picture display.2. Center control system: under transfer data to the hardware system SMC, The system may carry on the communication with PC machine, realizes the data revolution. Information preservation in poss ferroelectric random access memory FM24C16 According to the analysis and design of the system, arithmetic, program and support of hardware device. This article take 8×8 the LED matrix as an example, uses ATMEL Corporation the high performance 8 monolithic integrated circuits, discusses the simple Chinese character, the digital demonstration technology, and provides the mentality for the large-scale system research and development and the production.Key words:LEDmatrix; Single-chip microcomputerAT89C52; 4-Line to 16-Line Decoder/Demultiplexer; Poss ferroelectric random access memory FM24C16;MAX232 level transformation chip目录绪论 (1)1.1 LED显示屏的研究背景及意义 (1)1.2 LED显示屏的技术现状及发展趋势 (2)1.3 论文主要研究内容及要考虑问题 (4)2.直流电源设计介绍 (5)2.1 桥式整流电路 (6)2.2 滤波电路 (6)2.3 三端集成稳压器 (7)3. PC机与单片机串口通信接口设 (8)3.1 串行通信接口标准RS-232C (8)3.2 RS-232C与TTL\COMS逻辑电平的比较和转换 (9)3.3 MAX232电平转换芯片 (9)3.4 PC机与单片机的串行通信接电路 (10)4. LED显示屏结构功能介绍 (11)4.1 屏体部分结构与功能 (11)4.2 控制器结构与功能 (12)4.2.1 单片机功能电路 (12)4.2.2 驱动电路 (13)5.硬件模块的设计与实现 (14)5.1 总体设计 (14)5.2 主要元件介绍 (15)5.2.1 单片AT89C52 (15)5.2.2 8*8点阵显示器 (17)5.2.3 4线-16线译玛器74LS154 (24)5.2.4 大功率2SC8050NPN三极管 (28)5.2.5 大功率2SC8550PNP三极管 (31)5.2.6 铁电存储器FM24C16及其应用 (31)5.3 LED点阵显示系统的硬件设计 (34)5.3.1 单片机的晶阵电路 (34)5.3.2 单片机的复位电路 (35)5.3.3 AT89C52的最小应用系统 (36)5.3.4 显示器及接口设计 (37)5.3.5 驱动电路的原理与设计 (38)总结与展望致谢参考文献附录绪论LED显示屏是八十年代后期在全球迅速发展起来的新型信息显示媒体,是集微电子技术、光电子技术、计算机技术、信息处理技术于一体的大型显示系统。

LED点阵显示屏工作原理及驱动程序

LED点阵显示屏工作原理及驱动程序

LED点阵显示屏工作原理及驱动程序LED显示屏驱动程序几年前本人得到一块双色LED显示屏,因为没有控制器,所以对显示屏的工作原理进行了一番研究,利用手头上的元件,搭了一块电路板,编写了一段程序就放置一边了,这几天有时间,把原来的89C51汇编程序改了一下,改为AT89C2051和STC11F04E单片机能用的程序,放到博客上希望有兴趣的同行可以参考一下。

下面是显示效果图:下面是接口电路板图:下面是电路原理图:工作原理:这块显示屏是分为上下共32行LED点阵,水平有4块16*16点阵,所以能显示16*16点阵8个汉字。

工作原理是用74ls138做为行扫描,列用74ls595控制,当138扫描到某一行时,595决定哪一列该亮,就这样快速扫描,就形成了图像了。

参见下图:以单色单元板为例走线方式如下图:各信号走向如下:l JP1排针16脚信号A->74HC245的第2脚(信号放大)->74HC245的第18脚->74HC138的第1脚->JP2排针16脚l JP1排针15脚信号B->74HC245的第3脚(信号放大)->74HC245的第17脚->74HC138的第2脚->JP2排针15脚l JP1排针1脚信号OE->74HC245的第4脚(信号放大)->74HC245的第16脚->74HC04D的第1脚->74HC04D的2脚->①74HC138的第5脚->②74HC04D的3脚->74HC04D的4脚->JP2排针1脚l JP1排针11脚信号R->74HC245的第9脚(信号放大)->74HC245的第11脚->最左上角74HC595-1的第14脚->74HC595-1的9脚->74HC595-2的14脚->74HC595-2的9脚->最右下角74HC595-16的14脚->74HC595-16的9脚->JP2排针11脚我现在用的是双色板,JP1各端口含义如下:ABCD是显示屏电路板上的74LS138地址译码端,单片机寄存器R3控制行扫描,当R3从00000000到00010000增加时ABCD的变化给138译码,当R3=0FH 时正好扫描16行,当进位到10时扫描结束,OE是138的片选使能端,低电平有效。

点阵LED电子显示屏控制系统设计与实现

点阵LED电子显示屏控制系统设计与实现
线 作 用 于 这 个 晶 片 的 时候 . 子就 会 被 推 向其 P 电 N结 的 P区 . 在 P区里 电子 跟 空 穴 复合 . 然后 就 会 以光 子 的 形 式 发 出 能 量 . 使 从
E L D 发光 L D发光 灯 可 以分 为 单 色发 光 灯 、 色发 光 灯 、 色 E 双 三 发 光 灯 、 发光 灯 、 面 闪烁 发 光灯 、 电压 型 发 光 灯等 多 种 类 型 。 照 按 发 光 灯强 度 又 可 以分 为 普 通亮 度 发 光 灯 、 亮 度 发 光 灯 、 高 亮 高 超
16 4

建 电 脑
21 0 0年第 5期
点 阵 L D电子显 示屏控 制 系统 设计 与 实现 E
陈 红 丽
( 西安 航 空职 工 大 学 宝成 工 学院 电子 系 , 西 宝鸡 7 10 ) 陕 2 0 6
【 摘 要】 :利用 A 8 S2作为主控制芯 片,给 出简单实用的外 围电路 来驱动 1"6的点阵 L D显示屏 的设计 方案 , T95 61 E 包
括 系统 具 体 的 硬 件 设计 方 案 和 各 个 外 围 电路 部 分的 设 计 等 方 面 。
【 关键 词】 T 95 ; :A 8S 2 设计 ;E LD
O 引 言 、
或 数 字 。 根据 实 际 需 要 , 示 板 可 扩 展 至 更 多 的显 示 单 元 , 而 显 从
L D显 示 屏是 在 2 E 0世 纪 8 0年代 在 全 球 迅 速 发展 起 来 的一 显 示更 多 的 内容 种新 型的 信 息 显示 媒 体 .它利 用 发 光 二极 管 构 成 的点 阵 模 块 组 3 E 显示 屏 驱 动 电路 . LD 2 本设 计 的点 阵 显 示 屏 电路 是 以 A 8 S 2 片机 作 主 控 器 . T95 单 成 大 面 积 显示 屏 幕 . 有 可 靠 性 高 、 用 寿 命 长 、 境 适 应 能 力 具 使 环

LED点阵显示屏设计原理及制作

LED点阵显示屏设计原理及制作

LED点阵显示屏设计原理及制作汉字显示屏到处可见,被广泛应用于与汽车报站器,广告屏等。

本文中的16*16LED显示屏是采用4块8*8LED合并而成的。

下图是4个8*8LED组成的显示屏。

(图1)这里我把点阵LED显示屏制作的电路原理分成两个部分来介绍即显示屏电路和显示屏驱动电路。

一、显示屏电路本人用的是共阴极的8*8点阵屏,在市场上是比较容易买到,下图是8*8点阵屏的实物图。

(图2)点阵屏有两个类型,一类为共阴极(左),另一类则为共阳极(右),下图给出了两种类型的内部电路原理及相应的管脚图。

(图3)LED阵列的显示方式是按显示编码的顺序,一行一行地显示。

每一行的显示时间大约为4ms,由于人类的视觉暂留现象,将感觉到8行LED是在同时显示的。

若显示的时间太短,则亮度不够,若显示的时间太长,将会感觉到闪烁。

本文采用低电平逐行扫描,高电平输出显示信号。

即轮流给行信号输出低电平,在任意时刻只有一行发光二极管是处于可以被点亮的状态,其它行都处于熄灭状态。

为了方便调试本文把4块8*8组成的16*16的点阵屏的行信号扫描输出管脚和列信号显示输出管脚分别引到显示屏的两边。

Prot EL原理图如下:(图4)如图4 所示的原理图中的Si(i=1,2,3,...,16) 代表行扫描信号输出,Di(i=1,2,3, (16)代表列显示信号输出。

实物电路图的正反面如下:(图5)二、显示屏驱动电路显示屏驱动电路的原理图如下:显示屏驱动电路主要由主芯片控制电路、电源电路、控制信号放大电路等组成。

1、主芯片控制电路该部分电路主要由AT89S52和74LS154组成。

单片机的P0和P2号控制显示信号的输出,P1号的低4位控制74LS154的译码输入,从而控制扫描信号的输出。

2、电源电路整个电路的供电由USB电源提供,利用我们的电脑主机USB接口可以输出+5V电压,方便我们在实验室调试3、控制信号放大电路为提供负载能力,在P0和P2口接16个常用9013的NPN三极管放大驱动信号。

led点阵显示屏知识

led点阵显示屏知识

LED点阵显示屏知识1. 概述LED点阵显示屏是一种常见的电子显示设备,由许多LED(发光二极管)组成的矩阵构成。

它可以用来显示数字、字符、图形等信息,被广泛应用于计算机、电子产品以及室内外广告等领域。

2. LED点阵显示原理LED点阵显示屏的原理非常简单。

它由多个LED组成,每个LED 可以独立控制亮灭状态。

通过控制不同LED的亮灭组合,可以显示出不同的字符、数字或图形。

LED点阵显示屏通常采用共阳极或共阴极的方式驱动。

对于共阳极显示屏,所有的阳极端都连接在一起,而对于共阴极显示屏,则是所有的阴极端连接在一起。

通过对某一行(或列)的LED点亮,可以选择显示的位置。

LED点阵显示屏根据LED的颜色和尺寸可以分为多种类型。

常见的LED点阵显示屏有七段式和十六段式。

3.1 七段式LED点阵显示屏七段式LED点阵显示屏一般用于显示数字。

它由7个LED组成,分别可以显示0-9的数字。

通过对不同的LED点亮或熄灭,可以显示不同的数字。

3.2 十六段式LED点阵显示屏十六段式LED点阵显示屏可以显示更加复杂的字符和图形。

它由16个LED组成,每个LED可以显示多种状态。

通过控制不同的LED 点亮组合,可以显示出字母、数字、符号等。

LED点阵显示屏的控制需要通过控制电流和电压来实现。

其中,电流大小决定LED的亮度,电压的正反决定LED的亮灭。

LED点阵显示屏通常通过控制芯片来实现。

常见的控制芯片有MAX7219、TM1637等,它们可以通过串行通信方式来控制多个LED 的状态。

5. LED点阵显示屏的应用LED点阵显示屏在电子产品中有着广泛的应用。

它可以用于显示时间、温度、湿度等数据,也可以用于显示滚动广告、跑马灯等。

此外,LED点阵显示屏还可以用于室内外广告牌、大屏幕显示、舞台演出等场合。

它具有亮度高、能耗低、寿命长、可靠性好等优点。

6. 总结LED点阵显示屏作为一种常见的电子显示设备,已经成为我们生活中不可或缺的一部分。

led大屏显示系统原理

led大屏显示系统原理

led大屏显示系统原理
LED大屏显示系统是利用LED(Light Emitting Diode,发光二极管)作为发光元件,结合控制电路和显示软件,实现图像、文字、视频等多媒体内容的显示。

其原理主要包含以下几个方面:
1. 发光二极管:LED是一种能够自发光的半导体器件,当电
流通过LED时,会产生光。

LED具有高亮度、长寿命、低能
耗等优点,因此被广泛应用于显示领域。

2. 控制电路:LED大屏显示系统中的控制电路负责对LED进
行亮度调节、色彩控制、信号转换等操作。

控制电路通常包括驱动芯片、扫描芯片、控制器等部分。

3. 显示软件:显示软件是LED大屏显示系统的核心,它负责
从外部输入信号(如电脑、摄像头等)中提取图像、文字、视频等内容,并将其转化为适合LED显示的格式。

显示软件通
常具有图像处理、文字编辑、视频播放等功能。

4. 显示模块:显示模块是LED大屏显示系统的关键组成部分,它由多个LED单元(LED点阵)组成。

LED单元按照一定规
律排列,形成了一个个像素点,通过调整像素点的亮暗程度和颜色,来呈现出不同的图像、文字、视频等内容。

在LED大屏显示系统中,控制电路通过控制LED单元的亮灭
和亮度,以及调整像素点的颜色,来实现图像、文字、视频等
内容的显示。

同时,显示软件负责对输入信号进行处理并转化为适合LED显示的格式,从而实现对显示内容的控制和管理。

点阵led电子显示屏控制系统设计

点阵led电子显示屏控制系统设计

点阵L ED (1.西安航空职工大学宝成工学院电子系,应用科技电子显示屏控制系统设计陈红丽陈朝峰2陕西宝鸡721006;2.九江学院电子工程学院,江西九江332005)B商耍]利用A T89S52作为主控制芯片,给出简单实用的外围电路来驱动16x16的点阵LED显示屏的设计方案,包括系统具体的硬件设计方案和各个外围电路部分的设计等方面。

p∈键词]A T89S52;设计;LE DLE D显示屏是在20世纪80年代在全球迅速发展起来的一种新型的信息显示媒体,它利用发光二极管构成的点阵模块组成大面积显示屏幕,具有可靠性高、使用寿命长、环境适应能力强、价格性能比高、使用成本低等特点,迅速成长为平板显示的主流产品之一,在广告牌、公共显示屏等信息显示领域得到了广泛的应用。

1L E D及L E D显示屏L E D f Li g ht E m i t t i n g D i ode)发光二极管是一种能够将电能转化为可见光的固态的半导体器件。

LE D核心是一个半导体的晶片,当电流通过导线作用于这个晶片的时候,电子就会被推向其PN结的P区跟空穴复合,然后就以光子的形式发出能量,从使点壳LE D oLE D显示屏(LED pa ne l)是一种由半导体发光二极管构成的点阵棱峡组成的显示屏幕,它是通过控制半导体发光二极管的亮灭情况来显示的方式,根据要显示的文字、图形、图像、动画、视频、录像信号等各种信息来选择相应的发光二极管的亮灭,从而实现显示各种信息的目的。

LE D显示屏具有节能、发光效率高、使用寿命长、组态灵活等优点,在国内外得到了很大的推广,广泛应用于大型剧场、商城、酒店的出入口及洗手闻的标示牌等各种室内、户外显示屏。

2电子显示屏系统分析通过对LE D主控电路、亮度连续可调电路、驱动电路、键盘电路等硬件电路做多方位的分析,选择出最佳方案,从而实现对16×16点阵显示屏的驱动,完成电子显示屏的电路{殳i十方案。

LED点阵电子显示屏系统的设计

LED点阵电子显示屏系统的设计

资源 已显不 足 ,会导致 系统 功能
欠 佳 ,达 不 到 较 好 的 性 能 。
方案论证
1点 阵娃求屏部 分
图 1 串行方式显 示逻辑结构 框 图
方案二:主从工作模式 。 采用 主 从单 片机 工作 方式 来控制 整个
点阵的6 个列线 的 目的 。 4 方案 中运 用 1 系统 。 中一 个单 片机用于控制 L D点 6 其 E
对 L D点阵的 1 E 6行进行扫描 。在送每

行的数据到 L D点阵 前 , E 先把 数据分
别送 到第一级 的 8 7 HC 7 ,然后再 个 4 53
给 第 二 级 的 8 个
7 HC5 3 一 个 锁 4 7送
脉 冲 ,将 数据 一 起
送 到 L D点 阵 的 各 E 列。
合 的公告 牌的 L ED 点阵 电子显示 屏设 示 ,通用 5 单 片机会 比较吃力 , 1 出现 比 定 、时 间 读 取 、温 度 检 测 ,以 及 与 上 位
计 。公告 内容随时可以 更新 ,能够实时 较严 重的闪烁停 滞现象 。此外 ,要实现 机 的通信等 。只用一个单片机控制 点阵
片锁存 器7 HC 7 来组成 8 4 53 组双缓 冲寄 阵 显示 , 另外 一个 单 片机 用于 扩 展键
存器 ,驱动 L D点阵的 8 列线 , 4 盘 、串 口与上位机通信 、温 度测量 、时 E 组 用 / 1 译码 器 7 HC5 5 L D点阵 的 l 行 间读取 等工作 。相对单机 工作方式 ,主 6 4 9对 E 6 进行 扫描 。 送每一行 的数据到 L D点 从 工作模式的处 理能 力大大提 高 ,并且 在 E 阵前 ,先把数据分 别送到第 一级的 8个 分 工 明确 ,执 行速 度得 到很大 的提高 。 7 73,然后 再给 第 二级 的 8个 虽然硬 件电路以及软件设 计方面要求相 H C5 4 7 HC5 3送锁脉 冲 ,数据一起 输 出到 4 7 L D点阵列 中 , E 这样就避 免了 各行数 据 显示 不同步 问题 。由于并 行数据传输 速 度比 串行快 ,所以字符 闪烁的 问题 得到 较好地解决 ,文字左右移 动也 比较 容易 控制 。综上所述 ,本设计 最终选择 了这 个方案 。

led点阵的显示方法

led点阵的显示方法

led点阵的显示方法宝子!今天咱来唠唠LED点阵的显示方法呀。

LED点阵呢,就像是好多小灯组成的一个大矩阵。

那它怎么显示东西呢?这得从它的基本原理说起。

每个小LED灯就像一个小士兵,通过控制它们亮或者不亮,就能组合出各种图案或者文字啦。

一种常见的显示方法就是静态显示。

这就好比是让小士兵们站好不动,直接给每个LED灯一个固定的信号,让它一直亮或者一直不亮。

比如说要显示一个简单的正方形图案,那就把正方形四个角对应的LED灯一直设置成亮的状态就好啦。

这种方法简单直接,显示的内容很稳定,不过呢,它比较费引脚哦,如果点阵很大,那需要的引脚就太多啦,就像要指挥太多小士兵,指挥线都不够用啦。

还有动态显示这个超酷的方法呢。

动态显示就像是让小士兵们轮流上岗。

它是利用人眼的视觉暂留效应。

把整个点阵分成好多行或者好多列,然后快速地一行一行或者一列一列地扫描。

比如说先让第一行的LED灯按照要显示的内容亮起来,然后很快地切换到第二行,人眼看起来就好像整个点阵都同时显示出正确的内容啦。

这就好比是小士兵们分组轮流表演,但是因为速度快,看起来就像大家一起在表演一样。

这种方法就很节省引脚,就像用很少的指挥线就能让很多小士兵听话啦。

在实际操作中,要控制LED点阵显示,还得用到一些小工具呢。

像控制器呀,通过编写程序来告诉控制器怎么给LED点阵发送信号。

这程序就像是给小士兵们的作战指令。

对于初学者来说,可能会觉得有点头疼,但是一旦掌握了,就像学会了魔法一样,可以让LED点阵显示出各种超有趣的东西。

总的来说,LED点阵的显示方法虽然有点小复杂,但只要理解了原理,就像打开了一个充满创意的小世界。

可以用它来做一些超酷的小玩意,比如自己做个小招牌,上面显示自己喜欢的图案或者文字,是不是感觉很有成就感呢?嘻嘻。

基于ARM的大型LED点阵显示系统的设计.

基于ARM的大型LED点阵显示系统的设计.

基于ARM的大型LED点阵显示系统的设计摘要: 介绍一种基于ARM的大型LED点阵显示系统的设计方案。

该系统使用ARM芯片内部的DMA控制器进行数据的传输和控制,节省了处理器取指和译指时间,从而能够在连续的读写操作中完成数据的传输,提高了数据传输的速度和效率。

大型LED 显示系统是随着计算机及相关微电子、光电子技术的迅猛发展而形成的一种电子广告媒体,它利用发光二极管构成的点阵模块或像素单元组成大面积显示屏幕,主要用于显示字符、图像等信息。

它采用低电压扫描驱动,具有: 耗电少、寿命长、成本低、亮度高、故障少、视角大、可视距离远等优点。

随着LED材料技术和工艺的提升,大型LED显示系统以突出的优势成为平板显示的主流产品之一,广泛应用在如证券交易,机场航班,港口,车站等场合,在信息显示领域得到广泛应用。

1 系统结构与原理大型LED显示系统一般分为显示驱动模块和主控板两部分。

1.1 显示模块大型LED显示系统是利用人眼视觉特点采用逐行扫描和列驱动方式以节省硬件开支,本系统采用1 /16逐行扫描方式,所以整个显示屏被分为16 行同名行,显示模块原理图如图1所示。

显示模块原理图图1 显示模块原理图。

每个显示模块为1个64 ×32的小点阵屏,分为两部分,上下各16 行,每部分有8 组列数据锁存器。

上下两部分复用1个4~16译码器U3,选通驱动1/16逐行扫描显示,并需要16组列驱动锁存器锁存列显示数据。

采用并行总线数据传输方式时,需要1个4~16译码器U2选通使能列锁存器。

在点阵数据刷新时,需要使用两级锁存器锁存列显示数据,否则会出现显示拖尾现象。

本次正在显示的数据存在第二级锁存器中,主控板对屏端第一级锁存器写下一行要显示的数据进行列数据刷新,当下一行要显示的数据传输完毕后,一起锁存到第二级锁存器输出并选通驱动下一行显示。

采用并行总线方式下二级锁存器仍比数据串行传输再转成并行输出的方案经济。

显示模块与模块之间横向级联时,运用错位级联的思想,使其具有良好的通用性和可嵌入性。

LED点阵显示系统设计方案

LED点阵显示系统设计方案

LED点阵显示系统设计方案
在车站、商场、学校等一些需要发布多变的实时信息或进行广告宣传的场所,黑板、纸张或是霓虹灯广告牌这些传统的媒介手段,不论是在显示效果还是可修改性上都已无法满足当前的需求。

而LED 点阵显示屏具有耗电省、成本低、寿命长、占用空间小以及能够实时显示等特点,而且显示内容的信息量大,用户可随时任意自行编辑修改显示内容,因此,近年来已得到了广泛应用。

一、总体设计
系统采用了上位机下位机的结构构建,上位机为PC 机,通过串行通信接口与下位机显示系统进行通信[1],以实现对显示内容的实时擦除、更新等操作;下位机系统主要包括单片机控制电路和显示电路两部分,汉字显示采用
16x16 点阵模式,通过单片机的控制,实现字符从右往左滚动的动态显示效果。

基本框MCU 是整个下位机系统的核心部件,其性能和片内资源很大程度上决
定了该系统工作的灵活性、先进性和稳定性。

基于此,本系统选用了STC 公司生产的STC89C55RD+增强型51 单片机。

STC89C55RD+单片机的指令系统、硬件结构以及片内资源与标准8052 单片机完全兼容,采用DIP40 封装形式;支持的最高时钟频率为80M,能最大限度地提高MCU 的运行速度;片内包含大容量的20KBFLASH 程序存储器和1KB 的数据存储器,其内部可用Data FLASH 达58 个扇区共29KB;具有在系统可编程(ISP)功能和在应用可编程(IAP)功能,可实现远程软件升级,无需编程器,从而大大缩短开发复杂度,同时可节省购买编程器的额外投入。

2.2 串行通信
系统上位机和下位机通过串行通信接口进行联系。

STC89C55RD+单片机内部含有一个可编程的全双工串行通信接口,即RXD(P3.0)和。

基于51单片机的LED点阵显示屏系统设计方案

基于51单片机的LED点阵显示屏系统设计方案
(3)软件编写
根据硬件特点和设计要求,软件选用C语言编写。程的模块。然后按照所划分的模块逐个编写和调试,最后将独立的模块整合起来。
(4)验证与测试
调试分为硬件调试、软件调试和系统联合调试几步来进行。在硬件调试中发现有单片机端口驱动能力不足、驱动电路工作不稳定等问题。在软件调试中出现程序整合工作不协调等问题。通过分析,查找找出了问题原因并设法将其解决。
1.1.2
(1)我国LED产业发展现状
我国的LED显示屏产业经过几年的发展,基本形成了一批具有一定规模的骨干企业。据不完全统计,至1998年底,年度销售总额在1000万元以上的企业有20多家,其销售总额达6亿元左右,占行业市场总额的85%以上。全国从事LED显示屏的各类企业有100余家,从业人员近6000人,行业年度销售总额近8亿元人民币,1996年、1997年的增长速度均保持40%左右,1998年略有回落。在国内市场上,国产LED显示屏的市场占有率近100%,国外同类产品基本没有市场,四十三届世乒赛主会场天津体育中心、京九铁路、北京西客站、首都机场、浦东机场等,均由国内代表企业中标。技术水平相对领先,我国LED显示屏产业在规模发展的同时,产品技术推陈出新,一直保持比较先进的水平。90年代初即具备了成熟的16级灰度256色视频控制技术及无线遥控等国际先进水平技术,近年在全彩色LED显示屏、256级灰度视频控制技术、集群无经线控制、多级群控技术等方面均有国内先进、达到国际水平的技术和产品出现;LED显示屏控制专用大规模集成电路也已由国内企业开发生产并得到应用。LED显示屏产业培养形成了一批LED显示屏科技队伍,在全国LED显示屏行业的从业人数6000人中,科技人员有2800多人,将近50%。LED显示屏产业正成为我国电子信息产业的重要组成部分,也是平板显示领域唯一立足国内形成的民族高科技产业。

led点阵显示屏 并联控制方法

led点阵显示屏 并联控制方法

LED点阵显示屏并联控制方法一、概述LED点阵显示屏是一种常见的显示设备,广泛应用于各种场景中,如广告牌、信息显示、计时器等。

其中并联控制是一种常见的控制方法,本文将介绍LED点阵显示屏并联控制的原理和方法。

二、LED点阵显示屏的原理1. LED点阵显示屏是由许多个LED灯组成的单元格矩阵,通常由行和列构成。

通过控制行和列上的LED灯的亮灭,可以实现对整个屏幕的显示控制。

2. 在并联控制方法中,多个LED点阵显示屏将其行和列进行并联连接。

这样做的好处是可以减少控制线路的数量,降低成本,简化控制电路的设计。

三、LED点阵显示屏并联控制的方法1. 并联连接方式将多个LED点阵显示屏的行和列进行并联连接。

具体连接方式为将所有行连接在一起,所有列也连接在一起。

这样就可以实现多个显示屏的并联控制。

2. 控制原理在并联控制方式下,需要使用更强大的控制芯片来完成对多个显示屏的控制。

控制芯片需要具备足够的输出引脚来控制所有连接的行和列,同时需要支持多路数据输入以实现对多个显示屏的数据控制。

3. 控制方法控制方法包括控制芯片的选型和控制算法的设计。

在选型时需要考虑控制芯片的输出能力、数据输入接口以及稳定性等因素。

在控制算法的设计中需要考虑如何实现并联控制下的数据同步和显示效果。

四、并联控制方法的应用与发展1. 应用领域LED点阵显示屏并联控制方法适用于需要使用多个显示屏的场景,如大型广告牌、体育场馆的信息显示、车站的时刻表等。

2. 技术发展随着显示技术和控制技术的不断发展,LED点阵显示屏的并联控制方法也在不断改进和完善。

人们对于显示效果、控制成本等方面的需求也在不断提高,这将推动并联控制方法的技术发展。

五、结语LED点阵显示屏并联控制方法是一种常见的控制方式,通过合理的设计和应用可以实现对多个显示屏的有效控制。

随着技术的不断发展,我们相信LED点阵显示屏的并联控制方法将会得到更好的应用和发展。

LED点阵显示屏并联控制方法的应用和发展随着科技的不断进步,LED点阵显示屏在各个领域得到了广泛的应用,而并联控制方法作为其中一种常见的控制方式,也在不断发展和完善。

led点阵显示类型及工作原理

led点阵显示类型及工作原理

led点阵显示类型及工作原理
LED(Light Emitting Diode)点阵显示是一种通过控制多个 LED 灯的亮灭来显示图形和文字的技术。

它由许多排列成矩阵形式的 LED 组成,可以显示各种形状和图案。

LED 点阵显示的类型主要包括以下几种:
1. 单色 LED 点阵:只能显示单一颜色,通常是红色、绿色或蓝色。

2. 双色 LED 点阵:可以显示两种颜色,通常是红色和绿色。

3. 全彩 LED 点阵:能够显示多种颜色,通过控制红、绿、蓝三种颜色的强度来实现。

LED 点阵显示的工作原理基于光的发射和控制。

每个 LED 都由一个半导体芯片和一个封装组成。

当电流通过芯片时,电子和空穴复合,产生光能,从而使 LED 发光。

通过控制电流的通断,可以控制每个 LED 的亮灭。

在实际应用中,LED 点阵显示通常由一个控制系统来驱动。

控制系统可以是微控制器、单片机或专门的 LED 驱动芯片。

控制系统通过发送控制信号来控制每个 LED 的亮灭,从而实现图形和文字的显示。

LED 点阵显示具有亮度高、寿命长、能耗低等优点,广泛应用于户外广告牌、电子显示屏、数字时钟等领域。

随着技术的不断发展,LED 点阵显示的应用范围还在不断扩大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

大屏幕LED点阵显示系统
发布时间:2007-04-06作者:广西水利电力职业技术学院|陈君霞黄跃华甘文我要评论摘要:本文所设计的是一个同等灰度的单色LED显示屏控制系统,该控制系统以AT89S51为控制器,采用RS-232通信标准,可显示汉字、字符、数字或单色图片。

系统采用ATMEL 公司新推出的AT89S51作为主控芯片,由单片机完成与PC机的通讯,同时完成数据存储、循环显示等。

系统能脱机运行,具有结构简单、维护方便、显示刷新速度快、成本低等特点。

配合在线下载程序,随时更新显示的内容,通过级连更改显示屏面积的大小,使用起来非常方便。

1引言
本文所设计的是一个同等灰度的单色LED显示屏控制系统,该控制系统以AT89S51为控制器,采用RS-232通信标准,可显示汉字、字符、数字或单色图片。

系统采用ATMEL 公司新推出的AT89S51作为主控芯片,由单片机完成与PC机的通讯,同时完成数据存储、循环显示等。

系统能脱机运行,具有结构简单、维护方便、显示刷新速度快、成本低等特点。

配合在线下载程序,随时更新显示的内容,通过级连更改显示屏面积的大小,使用起来非常方便。

2LED显示屏系统的组成
2.1原理框图和硬件电路结构
显示屏控制系统由显示控制器和LED点阵显示屏组成。

控制系统的结构框图如图1所示。

主要由微处理器、通信电路、数据存储器、显示电路等组成。

2.2AT89S51芯片
本显示系统采用ATMEL公司新推出的AT89S51作为主控芯片,AT89S
51拥有与INTEL公司的8051相同的内核和引脚排列。

表1为AT89S51的内部功能表,AT89S51除了具有8051的全部功能外,还内置了一些比较实用的功能部件。

如AT89S51内部的程序存储器是4KB可擦写的flash
ROM,下载程序代码整个过程仅用几秒钟,使用起来非常方便。

而8051内部的程序存储器是4KB的PROM,只能一次性写入程序代码,以后就无法修改。

另外AT89S51提供了一个ISP下载接口。

很适合用于单片机应用系统的设计或开发。

3系统硬件电路的介绍
显示屏控制器的硬件电路部分主要由三个部分组成:外部存储器的扩展、串行通信接口和LED点阵显示驱动及接口电路。

一般来说要显示的内容比较多,所以必须要扩展外部数据存储器。

静态数据存储器成本低、功耗小,读写速度快,我们使用二片静态RAM62256数据存储器(共64KB)。

把要显示的内容代码全部存放到62256里面。

62256与单片机的接口电路如图2所示,显示的内容代码通过串行接口下载到62256中。

串行通信接口电路如图3所示,通过MAX232E跟PC机的串行口连接。

LED显示驱动及接口电路如图4所示,控制信号通过缓冲器74LS245后分两路
,一路由CD4515译码后经TIP127驱动点阵的行;另一路由数据移位寄存器74HC595驱动点阵的列。

当多个显示单元级联时只需相应地把下一级输入接到上一级的输出即可。

图3AT89S51与PC机的通信电路
4软件程序
软件程序是整个控制系统的核心部分。

整个软件设计主要分为两大部分:显示部分和通信部分。

显示部分采用动态扫描的方式,实现对显示屏要显示的汉字、图像、字符等数据信息进行传输控制以及显示等功能。

程序中将数据存储器分为三个区:显示缓冲区、数据存储区和接收缓冲区。

单片机通过串口中断接收PC机传来的数据,暂时存放在接收缓冲区,经分析处理后按一定的规律放入数据存储区保存起来,然后再根据显示方式依次从数据存储器中取出数据放入显示缓冲区中用于显示。

显示采用逐行扫描的方式,图5是显示一屏字符的程序流程图。

与PC机的实时通信部分主要是利用单片机串口中断接收数据信息,实现与计算机的数据信息传输。

其程序流程图如图6所示。

通信部分的上位机软件采用Visual Basic(简称VB)编程,使用VB提供具有强大功能的通信控件MSCOMM,该控件可对串口状态及串口通信的信息格式和协议进行设置,直接利用PC机的串口发送数据。

为实现单片机与PC机的可靠通信,须保证双方具有相同的数据格式和波特率。

该软件的使用比较简单,如图7所示。

使用时可以先用Microsoft Word处理
好需要显示的内容(注意页面设置的宽度跟LED显示屏的宽度应该相同),然后选择编辑菜单里面的全选命令和复制命令,然后运行LED显示下载软件V1.1。

在界面中选择“来自剪贴板”按钮,需要下载显示的内容即可在右边的预览框中显示,检查无误后选择合适的波特率和连接的串行通信口,按下“下载”按钮,即可下载到显示屏上显示。

需要修改或要
大屏幕LED点阵显示系统
发布时间:2007-04-06作者:广西水利电力职业技术学院|陈君霞黄跃华甘文我要评论
摘要:本文所设计的是一个同等灰度的单色LED显示屏控制系统,该控制系统以AT89S51为控制器,采用RS-232通信标准,可显示汉字、字符、数字或单色图片。

系统采用ATMEL 公司新推出的AT89S51作为主控芯片,由单片机完成与PC机的通讯,同时完成数据存储、循环显示等。

系统能脱机运行,具有结构简单、维护方便、显示刷新速度快、成本低等特点。

配合在线下载程序,随时更新显示的内容,通过级连更改显示屏面积的大小,使用起来非常方便。

显示新的内容时重复上述操作即可完成。

使用起来非常方便。

5结束语
本文设计的点阵LED显示屏控制系统以AT89S51单片机为基础,采用静态RAM作为数据存储器,利用串行接口实现与PC机的数据传输。

可实现汉字、字符及数字等内容的显
示。

可以随时更新显示的内容。

使用起来非常方便。

在系统设计中还兼顾了单片机的抗干扰能力,有效地提高了系统运行的可靠性。

可直接运用于实际场合。

标签:单片机,LED显示屏,AT89S51,。
